家具结构设计与工艺25页PPT

2021/7/10
3
家具的字意：家庭用的器具；家私，即家用杂物
广义的家具：是指人类维持正常生活，从事生产实
践和开展社会活动必不可少的一类器具。
狭义的家具：或是指在生活，工作社会实践交往中
供人们坐，卧或支承与贮存物品的一类器 具与设备。
2021/7/10
4
家具工业概况
家具工业是一个有悠久历史的传统工业，长期以来劳动密集型，低附加值
4、国际市场正从“木器时代”跨入“金属时代”。尤因金属家具 以其光洁度高、可塑性大和坚固耐用等特点，迎合现代生活求 “新”、求“异”和产家求“简”、求“实”的大潮流。
家具业发展前景 随着社会经济和文化的发展，广大消费者的购买力和商品综合 鉴赏力的逐步提高，家具市场的产品质量、款式、品种将稳步向高 层次迈进，各具特色的产业品牌将不断涌现，最终将出现独具民族 特色的家具文化市场。
市场的全方位竞争日益激烈 产品的技术含量和艺术含量日益提高 产品的更新周期缩短 生产工艺日趋完善，生产效率不断提高 产品出口比例日益扩大 产品的造型、材料、功能呈多元化的发展趋势 由于工业化的大批量生产，促成专业化分工合作和大规模营销网络的形成
规模效益——高的 投资/劳动力
现代产业
分工合作各司其责
2006年世界家具行业贸易额将达860亿美元,同比增7.5% 2005年世界家具行业产值约2500亿美元
2021/7/10
7
3、外资和国外产品的进入，形成了家具市场国际竟争的局面，促进了市场不断 拓展，出现了跨地区、多层次、多渠道、灵活多样的销售网络。
市场契机——加入WTO后，我国家具关税从22%下降至10%左右 东盟国家正在争夺我国的中、低档家具市场份额 欧美国家正在抢占我国高档家具市场份额 国内现阶段的家具生产能力已超过市场容量

俗称纺皮它按厚度分 一型（0.9~1.5m/m）、二 型>1.5 mm两种。皮革外观 花纹很多，一般要求纹路 细致、均匀、色泽均匀、 表面没划伤、龟裂。 人造皮革本质也是高分子 塑料。
21
布料
• 一 、人造化纤布
• 人造化纤布的种类有九大类：即聚酰氨、聚酯、聚氨 酯、聚尿、聚甲醛、聚丙烯晴、聚乙烯酸、聚氯乙烯 及氟类。
13
• 桌:实心櫸木通 明漆
• 椅:实心櫸木脚
• 桌:染黑色实心 橡木通明漆
• 椅:染黑色实心 櫸木脚
14
主要板材
• 胶合夹板
胶合夹板由杂木皮和 胶水通过层压而成，一般 压合时采用横、坚交叉压 合。目的是起到增强强度 作用。一般12厘板以上厚 度要求9层以上，10厘厚5 层以上。胶合夹板按类别 有4类，即耐气候、耐潮胶 合板为I类，耐水胶合板为 II类、耐潮胶合板III类， 不耐潮胶合板IIII类。不 同类价格相差较大，应依 不同用途选配。
4
• 巴洛克式家具 • 最大特点是将富于变现力的西部相对集中，简化不必要的部分，着重
于整体结构，因而放弃了文艺复兴时期复杂的装饰，一以浪漫主义作 为造型艺术设计的出发点，它具有热情奔放及委婉的造型艺术特色， 使家具在视觉上的华贵和功能上的舒适更趋统一。 • 洛可可式家具 • 于18世纪30年代发展至巅峰，。由于成长在法王“路易十五”统治时 代，故又称为“路易十五风格”。洛可可是法文“岩石”和“蚌壳” 的复合文字，意思是表达这种风格多以岩石和蚌壳装饰特征。洛可可 式家具的最大成果就是将优美的艺术造型于舒适的功能巧妙的结合起 来，形成完美的艺术品。
15
• 细木工板
细木工板是由 芯板拼接而成，两 个外表面为胶板贴 合。此板握钉力均 比胶合板、刨花板 高。

大样图可将实
际尺寸按比例缩小
大样图方格网
必须注明尺寸。
.
31
第四节 家具图样的尺寸标注
见家具制图标准
1.家具图样的尺寸一律以毫米为长度单位，图下 不必注写“毫米”；
2.线性尺寸有尺寸线、尺寸界线、尺寸起止符号 和尺寸数字组成。尺寸线、尺寸界线均为细实 线；
3.尺寸数字可以写在尺寸线上方，也可将尺寸线 断开，中间写数字；
.
16
.
17
.
18
.
19
.
20
.
21
.
22
.
23
.
24
.
25
二、明细表的对应关系：
常将明细表直接画在图中，特 别是部件图中的明细表。这时需对零 部件进行编号。
1.编号方法：用细实线引出，末端指 向所编零、部件，用一小黑点表示其 位置。
2.编号原则：a.要按顺序，排列整齐。
b.尽可能使有关零部件集中编号。
.
34
.
35
.
36
结构装配图：指进一步表达家具内、 外部的详细结构，包括零部件的形状， 它们之间的结合方法等，这种图纸。
1.内容：视图、尺寸、零部件的明 细表、相关技术条件、透视图
2.特点：要求具备生产该家具的所 有技术条件。是生产全过程的依据。
.
9
一、视图
（一）组成：由基本视图、局部详图、 （个别零件的）局部视图组成
c.当将明细表直接画在标题栏上 方时，编号的零部件填写要从下往上 填，可避免因遗漏而无法补齐。
.
26

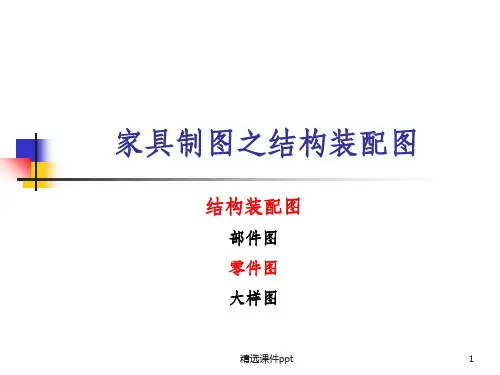

第三节 家具部件图、零件图和大样图
一、部件图 画法：与结构装配图相同，采用剖 视、视图、剖面等的表达方法，以及局部 详图。 注意：部件图和结构装配图一样，都 有图框、标题栏，要注意标题栏的大小、 格式不同。

今天，意大利设计师的杰出成就使他们已经像好莱坞电影明星那样国际化。 就是在中国，“意大利家具”、“意大利服装”、“意大利皮鞋”、“意 大利灯具”也是成为日益流行家喻户晓的名牌。
第七页，共七十四页。
第八页，共七十四页。

第十二页，共七十四页。
由于现代家具的材料、结构、使用场合、使用功能的日益多样化，也导致了现代家 具类型的多样化和造型风格的多元化，所以，很难用一种方法将现代家具分类。我 们可从以多种角度对现代家具进行分类，以便对现代家具系统形成一个完整的概念， 作为我们学习现代家具设计与制造的基础知识之一。
第二十二页，共七十四页。
一、基本功能分类(fēn
31现代沙发由于设计师的努力和现代技术材料的进步日益变得更加舒适功能多样造型美观成为现代建筑开放式空间中的重要家具类型尤其是现代沙发的设计与功能正在把人的坐躺卧的不同生活方式进行整合设计一件白天是坐具到了晚上就可能变成一张舒适的卧床而且传统中笨重的沙发造型也日益变得更加轻巧更加易于移动更加具有抽象雕塑般的造型与美感更加具有流行与时尚的色彩与款式
由于现代高科技成果的应用和全球信息速公路的发展，缩短了人与人之间的距离，
世界变得越来越小，全球经济一体化的发展趋势，更使“地球村”的特征日益 凸显。
现代建筑设计、现代家具现代家电设计现代人居环境设计已经演变(yǎnbiàn) 为全球性的商业贸易和文化艺术现象，缩小了地域之间、民族之间和文 化之间的差异，家具产品的传统作为一个国家或民族的识别符号，其界 限和风格变得越来越模糊，设计的国际化语言正越来越流行，“Made in "逐渐失去了地理的意义。在新技术领域和全球化市场里，设计师和家具产品逐渐 的没有了“国籍”的概念，这个概念已被新的知识经济和地区文化所替代。

– 节约木材：配料时省去了榫头部分的尺 寸。约节约5%-6%。
– 简化工艺过程，大幅度提高生产率：因 繁重的打眼工作可改用多轴钻床一次完 成定位和打眼的操作，而圆榫本身可以 在专用的机器上制造。
23
榫接合——榫接合的技术要求
圆榫的优点：
– 为家具部件化装饰和机械化装 配创造了有利的条件。
– 强度足够：虽然圆榫的接合强 度比直角榫低约30%，但其接 合强度远远超过了可能产生的 破坏应力。
– 闭口榫：接合后见不到榫头 侧边，但强度稍低。
11
榫接合——榫接合的基本形式
按榫头是否贯通：
– 明榫：榫端露于方材 表面的贯通榫。
– 暗榫：不露榫端的不 贯通榫，对强度要求 稍低，而装饰质量高 的家具产品可用不贯 通榫。
12
按榫肩切割形式情况分：
– 单面切肩榫 – 双面切肩榫 – 三面切肩榫 – 四面切肩榫
制在15-30mm时可获得理想接合强度。
• 应比榫眼深度小2-3mm，以防止由于榫头端部加工不精确 或木材膨胀、胶液过多等原因，使榫端顶住榫眼底部，而 在榫肩接合处产生缝隙，使接合不严密影响美观和强度。
20
榫接合——榫接合的技术要求
木纹方向
– 榫头长度方向应取纵向纹 理，不能用横向纹理，因 为容易折断，同时应尽量 避免取斜纹理。
– 圆榫：用其他材料加工后插入
方材之中的。具有节省方材材 料和加工方便等优点。对一些 用人造板为基材的板件，圆榫 可实现它们之间相互连接。
直角榫 燕尾榫 圆榫
8
榫接合——榫接合的基本形式 按榫头的个数分：
– 单榫 – 双榫 – 多榫
9
榫接合——榫接合的基本形式
按榫头与方材间是否可分离：
– 整体榫：榫头直接在方材上开出的。 – 插入榫：与方材不是一个整体，它是

1、抱肩榫
抱肩榫，顾名思义，其外形酷似抱肩，腿足 将牙条与束腰以抱肩的形式连接，广泛应用 在有束腰的各种家具上。
四面平案--腿足与上部构件的结合
⑷、“粽子”榫结构
是在抱肩榫的基础上演变而来，但腿足与 大边和抹头也是45°斜接，从三个方向都能 看到45°的斜接合线，并相交于角顶端。由 于采用粽角榫的家具每个角的两面都用45° 格角，其三面的六个45°角综合到一点，由 于形状像 “粽子”，所以叫粽子榫
家具结构设计 插肩榫
插肩榫也是案形结体使用的榫卯，外观和 夹头榫不同，但在结构上差别不大。它的腿 足上端也顶端出榫和案面结合，上端也开口， 嵌夹牙条，但腿足上端外皮削平出斜肩，牙 条与腿足相交处剔出槽口，当牙条与腿足拍 合时又将腿足的斜肩嵌夹起来，形成平齐的 表面
⑶ 腿家足具和结构束设腰计、牙条、面板的接合
鉴定——以判定样品是否可达到预定的质量目标和成本目标。
家具结构设计 7．全套设计图样、技术文件会签审批
内容包括： 产品效果图、结构装配图、零部件图、零部件清单、开料图、材料计 划表(板材明细表、五金配件明细表、涂料用量)、包装材料清单、包 装说明、产品安装说明等。
家具结构设计
8．新产品设计开发报告书
木材不仅拥有独特美丽的自然纹理，温暖的质感与色彩， 并且易于加工、造型与雕刻，所以在众多家具种类中，木 家具的使用最为广泛，是古今中外家具制作的首选材料。
家具结构设计
实木家具定义：
在GB/T3324-2008版《木家具通用技术条件》中，实木类 家具的定义为：以实木锯材或实木板材为基材制作的、表面 经涂饰处理的家具;或在此类基材上采用实木单板式薄木(木 皮)贴面后再进行涂饰处理的家具，包括全实木家具、实木家 具、实木贴面家具三类。

1998 2000 2002 2003 2004 2005 06上半年 2010年 21 35 55 73亿 103 137亿 84.3亿 200亿美元 2005年国内出口贸易总额1.5万亿美元 2006年世界家具行业贸易额将达860亿美元,同比增7.5% 2005年世界家具行业产值约2500亿美元
分工合作各司其责
22.09.2020
9
3 国际市场的家具
世界家具每年总贸易额约860亿美元，占全球总贸易额的1%弱 世界家具年产量大国： 美国、意大利、德国、日本，全球家具年产值2500亿 世界主要家具进口国： 美国、日本、欧盟、加拿大 世界主要家具出口国：中国、意大利、德国、波兰、加拿大 美国家具进口市场主要竟争者：中国、加拿大、意大利、墨西哥，马来西亚
22.09.2020
家具结构设计
第一章 概论
家具的概念 家具工业概况 家具业发展前景 家具结构特征
1
家具的概念
家具是指人类生活所使用的器具，它和建筑一样以 满足人类基本活动需求为宗旨，是人类文化的一个组 成部分。
我国在制定家具工业的长远规划时，对家具的使 用范围是这样描述的：家具是人民日常生活的必须品， 家家必备，人人必用；家具又是为国民经济各部门服 务的配套产品；也是出口的大宗产品。家具既是实用 品，又是重要的室内陈设品，随着社会的发展和人民 生活水平的不断提高，城乡居民不仅在数量上要求满 足需要，而且要求在质量，艺术造型上适应时代发展 的新水平，而且国民经济各部门也要求同现代化建设 水平相谐调的专业配套家具。因此家具反映了国家建 设的面貌，人民的消费水平以及民族的时代的文化艺 术水平。
22.09.2020
7
3、外资和国外产品的进入，形成了家具市场国际竟争的局面，促进了市场不断 拓展，出现了跨地区、多层次、多渠道、灵活多样的销售网络。

P30
精选课件ppt
21
直臂杯状暗铰链
局部详图
精选课件ppt
基本视图
P31
22
曲臂杯状暗铰链
局部详图
精选课件ppt
基本视图 P31
23
简化画法
在基本视图中有直 径很小的圆时，可用垂 直相交的两短线表示其 位置，再用引出线注明 圆的个数、直径大小或 连接件的名称、规格和 代号等。
P34-35
精选课件ppt
精选课件ppt
13
剖面符号
家具中有些材料如玻璃、镜子和网纱等一般未被剖切 （外形）也画上符号。
精选课件ppt
14
五 局部详图
为清楚表示家具某个部分的结构，将家具或其零、部 件的该部分结构用大于基本视图或原图形的画图比例 画出的图形称为局部详图。
一般取1：1 或 1：2
局部详图 索引标志
精选课件ppt
精选课件ppt
17
木螺钉接合画法
用45度粗实线三角形表示沉头木螺钉的钉头。 以上三种画法应用范围：
只在比例较大，如1：1，1：2的图形中使用，比例小的基本视 图不用。
只适用于画连接状态，不能单独只画连接件。 为方便画图，虽然不强调尺寸，但画时应尽量与实际尺寸接近。
精选课件ppt
18
螺拴
螺拴连接，中间粗虚线表示螺杆，其中与之相垂直的不出 头粗短线为螺栓头，粗虚线另一头的两条粗短线，长的为垫圈， 短的为螺母。
精选课件ppt
9
剖面符号
当家具或其零、部件画 成剖视或剖面时，假想 被剖切到的实体部分， 一般应画出剖面符号， 以表示已被剖切的部分 和零、部件的材料类别。
要注意的是剖面符号用 线（剖面线）均为细实 线。
