家具结构设计课件2(框式家具).

  • 格式：ppt
  • 大小：15.88 MB
  • 文档页数：133

下载文档原格式

  / 133

合集下载

《家具常见结构形式》课件

《家具常见结构形式》课件
详细描述
折叠式结构是一种非常实用的家具结构形式，其特点是可折叠、便于携带和移动 。在家具设计中，折叠式结构常用于制作折叠椅、折叠桌、折叠床等家具，以满 足人们在不同场合和空间的需求。
组合式结构
总结词
由多个独立的部分组成，各部分可独立使用或组合使用，具有灵活多变的特点。
详细描述
组合式结构是一种非常灵活的家具结构形式，其特点是可组合、可拆卸、易于搬运。在家具设计中， 组合式结构常用于制作组合柜、组合桌、组合椅等家具，以满足人们在不同空间和功能的需求。
详细描述
组合式结构是一种由多个小件组合而成的家具结构形式， 可根据需要进行拆分和组合，具有较大的灵活性和可变性 。这种结构形式的家具通常比较适合现代简约风格的家居 设计，适合制作组合柜、组合桌等具有创意性的家具。
充气式结构特点与用途
总结词
可充气、可放气，方便携带和移动。
详细描述
充气式结构是一种可以充气或放气的家具结 构形式，具有方便携带和移动的特点。这种 结构形式的家具通常比较轻便、柔软，适合 制作充气床、充气沙发等需要经常移动或临
Chapter
框架式结构特点与用途
总结词
由木料或金属料组成框架，具有较好的承重性和稳 定性。
详细描述
框架式结构是家具中最常见的结构形式之一，通常 由木料或金属料组成框架，具有较好的承重性和稳 定性，能够承受较大的重量。这种结构形式的家具 通常比较牢固，使用寿命较长，适合制作床、衣柜 、书柜等需要承受重物的家具。
家具结构的重要性
01
稳定性
合理的结构能够保证 家具在使用过程中的 稳定性，避免倾倒或 摇晃。
02
承重能力
良好的结构能够保证 家具在使用过程中不 易变形或损坏，提高 使用寿命。

第一节、框式家具的基本接合

第一节、框式家具的基本接合

暗榫 不贯通榫
★5) 明榫、暗榫 根据榫头贯通与否，榫接合又可分为明榫接合与暗榫接合。 明榫榫端外露，影响家具的外观和装饰质量，但接合强度大； 暗榫可避免榫端外露以增强美观，但接合强度弱于明榫。一般 家具，为保证其美观性，多采用暗榫接合，但受力大且隐蔽或 非透明涂饰的制品，如沙发框架、床架、工作台等可采用明榫 接合。
图解：直角榫榫头的尺寸
尺寸名称 榫头厚度 榫头宽度 榫头长度 榫间距离 榫肩宽
取值 ∑a≈（1/2）A b=B L=3a t=a t1≥1/2a t2=（0~1/2）a
注意：a值系列6.4，7.9，9.5，12.7，15.9mm优先取9.5mm 当B>6a时需改为减榫
（3）榫头的宽度：榫头的宽度视工件的大小和接合部位而定。一般来说， 榫头的宽 度比榫眼长度大0.5~1.0mm A.宽度要求： 开口榫：榫头宽度等于工件宽度。
框式家具是指以榫结合 的框架为结构的家具。 框式家具是我国传统家 具的典型结构形式，其结 构的合理与否直接影响到 家具的美观性、接合强度 和加工工艺。 框式家具的结构形式：
1.木构架梁柱结构。 2.箱体结构。
第一节 框式家具的基本接合
一、榫接合：
★榫接合是指
榫头压入榫眼或 榫槽的接合。 榫接合常施胶加 固，提高接合强 度。
D、圆榫分类
目的：圆榫设表面沟槽是为了便于装配时带胶入孔。 类型：斜纹、网纹、直纹 以压缩螺旋沟较好，优先选用。
压缩螺旋沟
压缩鱼鳞沟
压缩直沟
压缩光面
铣削直沟
铣削螺旋沟
（四）、椭圆榫的接合技术
椭圆榫是一种特殊的直角榫，它与普通的直角榫的 区别在于其两榫侧都为半圆柱面，榫孔两端亦与之同形。 这样的榫孔可以用带侧刃的端铣刀加工而变得简便，但 榫头加工则需用椭圆榫专用机床。椭圆榫接合的尺寸与 技术基本同直角榫接合，但在下列两方面有所区别：

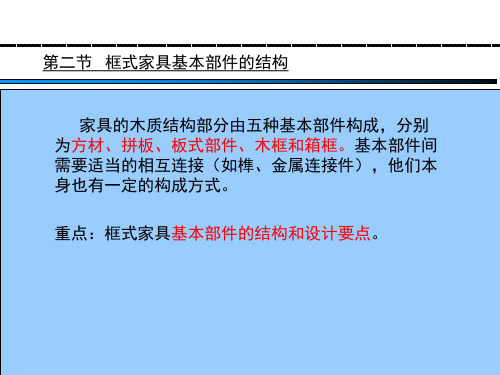

第二节、框式家具基本部件的结构

第二节、框式家具基本部件的结构

1、箱框角接合
直角接合
斜角接合
2、箱框中撑接合
★3、箱框设计要求
（1）承重较大的箱框，如衣箱、抽屉、仪器 盒等宜用拼板，采用整体多榫接合；作 围护用的箱框，如柜梯，宜用板式部件， 不宜用整体多榫，可采用其他接合方式。 （2）各种斜角接合都有使板端不外露，外表 美观的优点，用于外观要求较高处，但 接合强度低，如结构允许，可再加塞加 强。 （3）箱框中板结合中，直角多榫对旁板削弱 较小，亦较牢固，但它仅适用于拼板制 的中板；板式部件宜于用圆榫；槽榫接 合可以在箱框构成后才插入中板，装配 方便，但对旁板有较大削弱，慎用。 （4）用板式部件构成柜体箱框，起角部及中 板均宜采用连接件接合。
★三、木框（框架）
框架是框式家具的基本结 构部件，也是框式家具的受 力构件，框式家具由一系列 的框架构成。最简单的框架 由纵横各两根方材通过榫接 合而成，有的框架有嵌板， 有的嵌玻璃，有的是中空的。 纵向的方材称“立挺”， 横向的方材称“帽头”； 如框架中间再加方材，纵向 的称“立档”，横向的称 “横档”。
透 榫 镶 端 法
※（3）斜角透榫镶端法
它具有前两种镶端法的优点，并看不到木材的端表面，是 我国古代家具中常用的镶端结构。 （4）胶贴三角木条镶端法 加工简单，多用于一般的板面镶端。
胶贴 三角 木条 镶端 法 矩形 木条 镶端 法
斜角 透榫 镶端 法
三角 木条 镶端 法
★★3、拼板的结构设计要求
竖放木框
平放木框
2）斜角接合
斜角接合较美观，但强度略低，用于外观要求较高的家具，包括各 类框架的中框、立框、椅子和桌子的前脚撑等。
单肩斜角榫：强度较高， 适用于门扇边框等仅一面 外露的木框角接合， 暗榫适用于脚与望板间的 接合。 单肩斜角榫 双肩斜角明榫：强度较 高，适用于柜子的小门、 旁板等一侧边有透盖的 木框。 双肩斜角明榫

家具结构设计(必修)PPT课件

家具结构设计(必修)PPT课件
大样图可将实
际尺寸按比例缩小
大样图方格网
必须注明尺寸。
.
31
第四节 家具图样的尺寸标注
见家具制图标准
1.家具图样的尺寸一律以毫米为长度单位，图下 不必注写“毫米”；
2.线性尺寸有尺寸线、尺寸界线、尺寸起止符号 和尺寸数字组成。尺寸线、尺寸界线均为细实 线；
3.尺寸数字可以写在尺寸线上方，也可将尺寸线 断开，中间写数字；
.
16
.
17
.
18
.
19
.
20
.
21
.
22
.
23
.
24
.
25
二、明细表的对应关系：
常将明细表直接画在图中，特 别是部件图中的明细表。这时需对零 部件进行编号。
1.编号方法：用细实线引出，末端指 向所编零、部件，用一小黑点表示其 位置。
2.编号原则：a.要按顺序，排列整齐。
b.尽可能使有关零部件集中编号。
.
34
.
35
.
36
结构装配图：指进一步表达家具内、 外部的详细结构，包括零部件的形状， 它们之间的结合方法等，这种图纸。
1.内容：视图、尺寸、零部件的明 细表、相关技术条件、透视图
2.特点：要求具备生产该家具的所 有技术条件。是生产全过程的依据。
.
9
一、视图
（一）组成：由基本视图、局部详图、 （个别零件的）局部视图组成
c.当将明细表直接画在标题栏上 方时，编号的零部件填写要从下往上 填，可避免因遗漏而无法补齐。
.
26
第三节 家具部件图、零件图和大样图
一、部件图 画法：与结构装配图相同，采用剖 视、视图、剖面等的表达方法，以及局部 详图。 注意：部件图和结构装配图一样，都 有图框、标题栏，要注意标题栏的大小、 格式不同。

《明式家具框架类》课件

《明式家具框架类》课件

宜兴围棋桌
宜兴围棋桌以其精湛的雕刻和丰 富的文化内涵而备受收藏家和文 化爱好者的喜爱。
明式家具框架类的特点及 风格
明式家具框架类以其古色古香的 特点和典雅的风格，展现了古代 中国家具的传统美学。
明式家具框架类的传承与发展
1
传承与发展现状
明式家具框架类传承工作得到了广泛关
产业的现状
2
注，现代设计师不断创新并融入当代元 素。
教育意义
通过学习明式家具框架类，我们可以深入了解中国传统家具文化，传承和发扬优秀的传统工 艺。
明式家具的制作工艺及材料
制作工艺
明式家具的制作工艺包括精湛 的雕刻、插接和磨光等技艺， 传承了千年的传统技艺。
材料
明式家具常使用红木、黄花梨 和麻木等质地坚硬ቤተ መጻሕፍቲ ባይዱ材料，以 保证家具的耐用性和美观。
特色工艺
明式家具采用了象嵌、漆器、 金碧辉煌等特色工艺，为家具 增添了华丽和独特的装饰。
明式家具框架类的制作技艺
《明式家具框架类》PPT 课件
欢迎来到《明式家具框架类》的世界！本课件将带你领略明式家具的独特魅 力和丰富历史背景。
明式家具的概述
特点
明式家具以精美的雕刻和质 朴的线条为特色，展现了中 国古代家具的优雅和巧妙设 计。
历史背景
明式家具起源于明朝时期， 受到中国传统文化和艺术的 深刻影响。
分类
明式家具可分为座椅类、床 类、柜类等不同类型，每种 类型都有其独特的设计和用 途。
1
定义
明式家具框架类是指那些以框架为主体
分类
2
结构的明式家具，如八仙桌、宜兴围棋 桌等。
明式家具框架类可根据形状和风格分为
方桌类、半圆桌类和榫卯结构桌类等不

家具常见结构及其连接方式PPT课件

家具常见结构及其连接方式PPT课件
固强度 1、框角连接件
§1 家具结构类型及连接方式
2、插接连接件
§1 家具结构类型及连接方式
3、插挂连接件
§1 家具结构类型及连接方式
四、折叠结构——便于储藏、运输……
1、折叠式家具
§1 家具结构类型及连接方式
2、叠积式家具——以柜架和轻便坐椅为多；椅造型一般为梯形，下 部空间上小下大，不允许有连接杆件；柜架多为插接式。
方，再刨切而成； ⒉饰纸贴面——画出的贴面； ⒊其它材料贴面——有纺织品贴面、金属薄板贴面、编织竹席贴面、
施切薄竹板贴面等，可使家具表面色泽、肌理更富于变化和表现。
这时配合最紧，强度最大。当榫宽大于40MM时应从中间切去一部分，分为两 个榫头。
3、长度——根据榫接合的形式而定 （1）采用明榫时，长度应略大于榫眼深度。 （2）当采用暗榫时，长度大于等于榫眼零件厚度的二分之一，但要小于榫
眼深2MM。一般榫头不宜过长，一般在25～35MM。
§1 家具结构类型及连接方式
§1 家具的材料 §2 材料的表面涂装
§1 家具的材料
一、种类 （一）木料——常用木材来自针叶树和阔叶树。 • 针叶材一般较轻软，生产上又称软材。 • 阔叶材较硬，又称硬材，阔叶树种又分软杂（杨木、泡桐……）
和硬杂（麻栎、青冈栎、木荷、枫香……）。 ⒈硬木类：桦木、红木、水曲柳、胡桃木、花梨木、柚木、橡木等。
（六）藤料——是天然材料，有藤木、藤条、藤心、藤皮之分。其 弹性好，柔软舒适，通风透气，编制成型，造型图 案变化丰富。
§1 家具的材料
二、材料与设计 ⒈根据功能上的刚度、韧性等的要求。 ⒉考虑如何巧妙地利用材料的可塑性，尽量地发挥材料本身的色泽、
肌理与质感的美，并赋予相应的形式。 ⒊考虑经济性。

框式家具的结构与工艺


㈡ 结构孔
结构孔设在水平坐标上。上沿第一排结构孔与板 端的距离及孔径根据板件的结构形式与选用配件具体 确定。若采用螺母、螺杆连接，其结构形式为旁板盖 顶板（面板），如图4－28a所示，结构孔与旁板端的 距离A＝1/2D1＋S，孔径为5mm；若采用偏心连接件 连接，其结构形式为顶板盖旁板，如图4－28b所示， 则A应根据选用偏心件吊杆的长度而定，一般A＝ 25mm，孔径为15mm.。
家具的榫接合
A：开口贯通榫 B：闭口贯通榫 C：闭口不贯通榫 D：半闭口榫
A：直角榫 B：燕尾榫 C：圆榫 D：齿形榫 E：椭圆榫
框架结构
框架结构
框架直角接合
框架结构
框架斜角接合
框架直角接合 框架中部接合
嵌板结构
嵌板结构是框式家具中常用的结构形式，不仅可以节约珍贵的木材，同时也 比整体采用方材拼接稳定，不易变形。一般是在框架内嵌装入人造板或拼板， 起封闭与隔离作用。
所谓“32mm系统”是指一种新型结构形式与制造体系。 简单来讲，“32mm”一词是指板件上前后、上下两孔之间的 距离是32mm或32mm的整数倍。在欧洲也被称为“EURO”系 统，其中E－Essential knogledge，基本知识；U－Unique tooling ,专用设备的性能特点；R－Required hardware,五金件 的性能与技术参数；O－Ongoing Obility,不断掌握关键技术。
框式家具的结构与工艺
内容
1 家具的榫接合 2 框架结构 3 嵌板结构 4 拼板结构 5 箱框结构 6 脚架结构 7 中国古典家具结构 8 框式家具生产工艺
家具的榫接固定接合部位和定位。
A：单榫 B：双榫 C：多榫
A：直角榫 B：燕尾榫 C：圆榫 D：齿形榫 E：椭圆榫

家具结构设计课件

– 节约木材：配料时省去了榫头部分的尺 寸。约节约5%-6%。
– 简化工艺过程，大幅度提高生产率：因 繁重的打眼工作可改用多轴钻床一次完 成定位和打眼的操作，而圆榫本身可以 在专用的机器上制造。
23
榫接合——榫接合的技术要求
圆榫的优点：
– 为家具部件化装饰和机械化装 配创造了有利的条件。
– 强度足够：虽然圆榫的接合强 度比直角榫低约30%，但其接 合强度远远超过了可能产生的 破坏应力。
– 闭口榫：接合后见不到榫头 侧边，但强度稍低。
11
榫接合——榫接合的基本形式
按榫头是否贯通：
– 明榫：榫端露于方材 表面的贯通榫。
– 暗榫：不露榫端的不 贯通榫，对强度要求 稍低，而装饰质量高 的家具产品可用不贯 通榫。
12
按榫肩切割形式情况分：
– 单面切肩榫 – 双面切肩榫 – 三面切肩榫 – 四面切肩榫
制在15-30mm时可获得理想接合强度。
• 应比榫眼深度小2-3mm，以防止由于榫头端部加工不精确 或木材膨胀、胶液过多等原因，使榫端顶住榫眼底部，而 在榫肩接合处产生缝隙，使接合不严密影响美观和强度。
20
榫接合——榫接合的技术要求
木纹方向
– 榫头长度方向应取纵向纹 理，不能用横向纹理，因 为容易折断，同时应尽量 避免取斜纹理。
– 圆榫：用其他材料加工后插入
方材之中的。具有节省方材材 料和加工方便等优点。对一些 用人造板为基材的板件，圆榫 可实现它们之间相互连接。
直角榫 燕尾榫 圆榫
8
榫接合——榫接合的基本形式 按榫头的个数分：
– 单榫 – 双榫 – 多榫
9
榫接合——榫接合的基本形式
按榫头与方材间是否可分离：
– 整体榫：榫头直接在方材上开出的。 – 插入榫：与方材不是一个整体，它是

第1章 框式家具结构-接合方式


燕 尾 榫
1.2.1.6 指榫接合

指榫用于零件的接长和角部接合。
指榫的尺寸参数： L=10~45mm 指倾斜度为1/7.5~1/12 指顶宽度t1=0.4~2mm，嵌合度t2-t1=0.1~0.2mm t1/P=0.15~0.2
1.2.1.7 分体式椭圆形榫接合



接合强度比圆榫高，尤其在抗绕榫轴的扭转方 面更为突出 根据被连接零件断面尺寸和形状、接合部位的 强度要求等情况，可单数使用，也可以复数使 用 零件的端面（开有榫孔的端面）能为曲面，克 服了整体式椭圆形榫接合只能单榫且榫肩仅可 平面的缺陷
本章小结
视频欣赏
圆棒榫制作视频 燕尾榫制作视频 半手工制作整体式圆榫
（三）圆榫形式： 按表面构造状况的不同主要有光面圆榫、直槽（压纹） 圆榫、螺旋槽圆榫、网槽（鱼鳞槽）圆榫等四种； 按沟槽的加工方法有压缩槽纹和铣削槽纹两种。 圆榫结构类型：定位榫、结构榫（强度榫）。
（四） 圆 榫 的 尺 寸 要 求
圆榫长度在14~70mm之间，可根据实际需要定制，常用 的规格有30、32、35、40mm四种。

分体式椭圆形榫与榫孔的配合可参考直角榫接合的要求。
1.2.1.8 三角形榫、矩形榫、L形榫、饼形榫接合
1.2.1.9 复合榫接合尺寸较小而接合 强度要求较高的场合。

L型零件上，指形榫的方向垂直于木材纹理，其强度 极低，此时插入一个圆榫进行补强。
榫头的加工
（五）圆榫的配合公差 1.径向配合公差 （1）光面圆榫——间隙配合，为0.1~0.2mm， 定位接合，单端涂胶； （2）沟槽圆榫——过盈配合，为0.1~0.2mm， 固定接合，双端涂胶。 2.轴向配合公差 轴向间隙量为3mm，圆榫两端加工倒角，倒角量 一般为30°~45°。

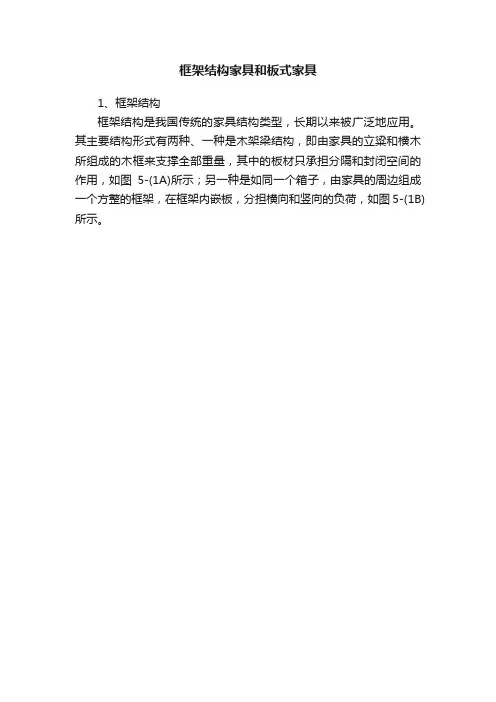

框架结构家具和板式家具

框架结构家具和板式家具
1、框架结构
框架结构是我国传统的家具结构类型，长期以来被广泛地应用。

其主要结构形式有两种、一种是木架梁结构，即由家具的立粱和横木所组成的木框来支撑全部重量，其中的板材只承担分隔和封闭空间的作用，如图5-(1A)所示；另一种是如同一个箱子，由家具的周边组成一个方整的框架，在框架内嵌板，分担横向和竖向的负荷，如图5-(1B)所示。

图5-(1) 中国框架式家具
随着时代的发展，当今框架结构的家具已不同于古典框架结构了。

现代的家具框架多被封在家具内部，外观酷似板式家具。

总之，框架结构家具的主要特点是由立柱和横撑组成框架，框架的主要对接方式是以榫接为主。

榫的形式也是多种多样的，主要有夹头榫、包肩榫和抱肩榫等。

如图5-(2)所示。

图5-(2) 现代框架结构家具
2、板式家具
这是由家具的内外板状部件承担荷重的一种结构类型。

板式家具由于简化相加工工艺，便于机械化生产，所以是目前广为应用的一种家具。

如图5-(3)所示。

图5-(3) 板式组合家具
本文为头条号作者发布，不代表今日头条立场。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4) 开口榫、半开口榫、闭口榫
根据接合后能否看到榫头的侧边与否，有开口榫、半开口榫、 闭口榫之分。直角开口榫加工简单，但强度欠佳且影响美观。闭口 榫接合强度较高，外观也好。半开口榫介于开口榫与闭口榫之间， 既可防榫头侧向滑动，又能增加胶合面积，兼有二者的特点。
开口榫
半开口榫
闭口榫
5) 明榫、暗榫
• 榫头、榫眼（孔）的加工角度 榫头与榫肩应垂直，可略小，但不可大于90°，否则会导致接缝
不严。暗榫孔底可略小于孔上部尺寸1-2mm，不可大于上部尺寸；明 榫的榫眼中部可略小于加工尺寸1-2mm，不可大于加工尺寸。
燕尾榫 指榫
榫结合的种类、特点和应用
特点
应用
榫、孔都呈方形。易于加工， 二方材纵横连接的主
有较高的结合强度
要结合方式
另加插入榫。与直角榫比较， 主要用于板式部件的
接合强度约低30%，但较节省材 连接和接合强度要求
料，易于加工
不苛刻的方材连接
顺燕尾方向抗拔性强，榫亦可 主要用于箱框的角部
作成不外露
连接
直角榫
燕尾榫
圆榫
单面切肩榫、双面切肩榫 三面切肩榫、四面切肩榫
3) 整体榫、插入榫
根据榫头与方材之间是否分离可分为整体榫与插入榫。整 体榫是直接在方材零件上加工而成的，如：直角榫、燕尾榫、椭圆 榫。而插入榫与零件是分离的，不是一个整体，单独加工后再装入 零件预制孔或槽中。如：圆（棒）榫、片榫。插入榫主要是为了提 高接合强度和防止零件扭动，用于零件的定位与接合。
榫接合采用基孔制，因此在确定榫头的厚度时应将其计算 值调整到与方形套钻相符合的尺寸，常用的厚度有：6mm、8mm 、9.5mm、12mm、13mm、15mm等几种规格。
当榫头的厚度等于榫眼的宽度或小于0.1～0.2mm时，榫接 合的抗拉强度最大。当榫头的厚度大于榫眼的宽度，接合时胶 液被挤出，接合处不能形成胶缝，则强度反而会下降，且在装 配时容易产生劈裂。
根据榫头贯通与否，榫接合又可分为明榫接合与暗榫 接合。明榫榫端外露，影响家具的外观和装饰质量，但接 合强度大；暗榫可避免榫端外露以增强美观，但接合强度 弱于明榫。一般家具，为保证其美观性，多采用暗榫接合， 但受力大且隐蔽或非透明涂饰的制品，如沙发框架、床架、 工作台等可采用明榫接合。
明榫
暗榫
种类 直角榫 圆榫
靠指榫的斜面相接，结合强度 主要用于木材纵向接
为整体木材的70%--80%
长
二、榫接合的尺寸及相关技术
木家具制品被破坏时，破口常出现在接合部位，因此在设计家具 产品时，一定要考虑榫接合的技术要求，以保证其应有的接合强度。
1）直角榫 a、榫头的数目
一般要求
榫头数目 n >A/2B
推 零件断面尺寸 A<2B 荐 值 推荐榫头数目 单榫
• 榫头的长度 榫头的长度根据榫接合的形式而定。采用明榫接合时，榫头的
长度等于榫眼零件的宽度（或厚度）；当采用暗榫接合时，榫头的 长度不小于榫眼零件宽度（或厚度）的1/2，一般控制在15～30mm时 可获得理想的接合强度。
暗榫接合时，榫眼的深度应大于榫头长度2mm，这样可避免由于 榫头端部加工不精确或涂胶过多而顶住榫眼底部，形成榫肩与方材 间的缝隙，同时又可以贮存少量胶液，增加胶合强度。
第二章 框式家具的结构设计
框式家具是指以榫结合的框架为 结构的家具。
框式家具是我国传统家具的典型 结构形式，其结构的合理与否直接影 响到家具的美观性、接合强度和加工 工艺。
框式家具的结构形式： 1.木构架梁柱结构。 2.箱体结构。
第一节 框式家具的基本接合
一、榫接合 榫接合是指
榫头压入榫眼或 榫槽的接合。
4B>A≥2B 双榫
A≥4B 多榫
注意：遇到下列情况之一时，需要增加榫头的数目
⑴要求提高接合强度
⑵按上表确定数目的榫头厚度尺寸太大，一般榫厚以 9.5mm为适度，以15.9mm为极限
B、直角榫榫头的尺寸
尺寸名称
取值
榫头厚度 榫头宽度 榫头长度 榫间距离 榫肩宽
∑a≈（1/2）A b=B L=3a t=a t1≥1/2a t2=（0~1/2）a
注意：a值系列6.4，7.9，9.5，12.7，15.9mm优先取9.5mm 当B>6a时需改为减榫Байду номын сангаас
优先确保榫眼底至材底距离C≥6mm
榫端四边倒角1.5×45° 保证榫孔距材边f ≥（6~8）mm（硬 材取小值）
直角减榫的尺寸及相关技术
尺寸名称 减榫短舌宽 减榫短舌长 减榫榫宽 减榫榫间距离
取值
天津科技大学木材科学与工程专业（室内与家具设计方向）
《家具结构设计》（二）
马晓军
木质家具以其纹理美观、色彩丰富、轻重相宜、触感 良好等优点，而身受大家喜爱，并且现在的木质家具约 占家具生产的60%。但是，由于木材的各向异性、干缩润 涨等原因，在生产中，如果不能很好的解决木家具的结 构设计，就会使的木质家具在使用过程中产生缺陷，影 响木家具的使用寿命和自身的价值，因此，木家具的结 构设计就现得非常重要。
b1=1.5a L1=0.5a b2≈3a S2=(1-3)a
直角榫总结
• 榫头的厚度 榫头的厚度视零件的断面尺寸的接合的要求而定，单榫的
厚度接近于方材厚度或宽度的0.4～0.5，双榫的总厚度也接近 此数值。为使榫头易于插入榫眼，常将榫端倒楞，两边或四边 削成30°的斜棱。当零件的断面超过40mm×40mm时，应采用双 榫。
榫头和榫孔各 部分的名称如图 所示
按照不同的分类方式，榫可以分为不同的类型
1) 直角榫、燕尾榫、圆（棒）榫、椭圆榫
按榫头的形状不同，可将榫分为：直角榫、燕尾榫、圆 （棒）榫、椭圆榫。
2) 单榫、双榫、多榫
按榫头的数目多少来分，榫头又可分为单榫、双榫、多 榫。一般的框架接合多采用单榫、双榫，如桌、椅的框架 接合。箱框——如木箱、抽屉的接合多采用多榫。对于单 榫而言，根据榫头的切肩形式的不同，又可分为单面切肩 榫、双面切肩榫、三面切肩榫、四面切肩榫 。
• 榫头的宽度 榫头的宽度视工件的大小和接合部位而定。一般来说，榫头
的宽度比榫眼长度大0.5~1.0mm时接合强度最大，硬材取0.5mm， 软材取1.0mm。当榫头的宽度大于25mm以上时，宽度的增大对抗拉 强度的提高并不明显，所以当榫头的宽度超过60mm时，应从中间 锯切一部分，分成两个榫头，以提高接合强度。
