地铁无线通信技术汇报人：日期:•地铁无线通信技术概述•地铁无线通信关键技术•地铁无线通信系统组成目•地铁无线通信技术应用案例与前景展望录地铁无线通信技术概述01CATALOGUE地铁无线通信技术是指在地铁系统中使用的无线通信技术，用于实现地铁车辆与地面控制中心、车站设备、乘客设备之间的无线通信。

定义地铁无线通信技术对于提高地铁运营效率、保障行车安全、提升乘客体验具有重要意义。

通过无线通信，可以实现实时数据传输、监控和控制，确保地铁系统的顺畅运行。

重要性地铁无线通信技术的定义与重要性第二阶段随着3G、4G等移动通信技术的发展，地铁无线通信技术不断升级，传输速度大幅提升，满足了地铁系统对高带宽、低时延的需求。

第一阶段早期地铁系统主要依赖有线通信技术，随着无线通信技术的发展，地铁系统开始引入无线通信技术，实现了从有线到无线的过渡。

第三阶段近年来，5G技术的快速发展为地铁无线通信技术带来了新的机遇。

5G技术具有高带宽、低时延、广连接等特点，进一步提升了地铁无线通信的性能。

地铁无线通信技术的发展历程紧急救援通信在地铁突发事件中，无线通信技术可用于紧急救援通信，保障救援人员与指挥中心之间的实时通信，提高救援效率。

车辆与控制中心通信地铁车辆通过无线通信技术与控制中心实时交换数据，实现车辆位置、速度、信号状态的监控，确保行车安全。

车站设备监控无线通信技术可用于车站设备的远程监控，如摄像头、门禁、照明等设备，提高车站运营效率。

乘客信息服务通过无线通信技术，乘客可以在地铁车厢内使用手机、平板等设备接入互联网，享受在线娱乐、新闻资讯等服务，提升乘客体验。

地铁无线通信技术的应用范围地铁无线通信关键技术02CATALOGUE地铁列车在高速行驶过程中，移动通信技术能够确保稳定、高速的数据传输，保证乘客的通信需求。

高速移动数据传输网络覆盖优化切换与漫游通过移动通信技术，可以实现地铁隧道、车站等区域的网络覆盖优化，减少通信盲区。

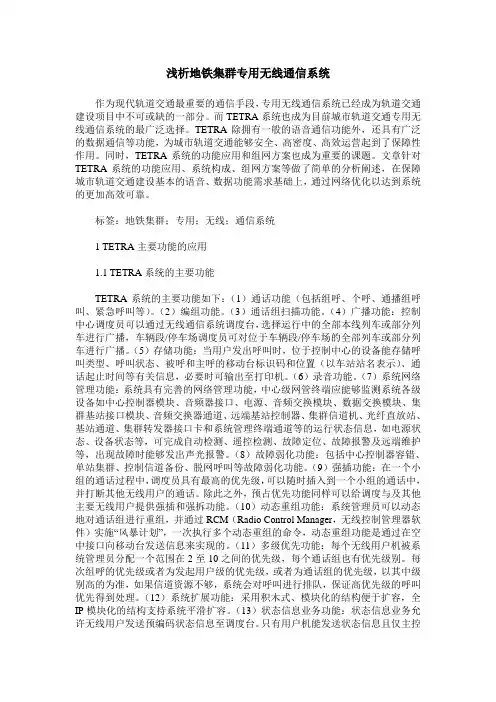

浅析地铁集群专用无线通信系统作为现代轨道交通最重要的通信手段，专用无线通信系统已经成为轨道交通建设项目中不可或缺的一部分。

而TETRA系统也成为目前城市轨道交通专用无线通信系统的最广泛选择。

TETRA除拥有一般的语音通信功能外，还具有广泛的数据通信等功能，为城市轨道交通能够安全、高密度、高效运营起到了保障性作用。

同时，TETRA系统的功能应用和组网方案也成为重要的课题。

文章针对TETRA系统的功能应用、系统构成、组网方案等做了简单的分析阐述，在保障城市轨道交通建设基本的语音、数据功能需求基础上，通过网络优化以达到系统的更加高效可靠。

标签：地铁集群；专用；无线；通信系统1 TETRA主要功能的应用1.1 TETRA系统的主要功能TETRA系统的主要功能如下：（1）通话功能（包括组呼、个呼、通播组呼叫、紧急呼叫等）。

（2）编组功能。

（3）通话组扫描功能。

（4）广播功能：控制中心调度员可以通过无线通信系统调度台，选择运行中的全部本线列车或部分列车进行广播，车辆段/停车场调度员可对位于车辆段/停车场的全部列车或部分列车进行广播。

（5）存储功能：当用户发出呼叫时，位于控制中心的设备能存储呼叫类型、呼叫状态、被呼和主呼的移动台标识码和位置（以车站站名表示）、通话起止时间等有关信息，必要时可输出至打印机。

（6）录音功能。

（7）系统网络管理功能：系统具有完善的网络管理功能，中心级网管终端应能够监测系统各级设备如中心控制器模块、音频器接口、电源、音频交换模块、数据交换模块、集群基站接口模块、音频交换器通道、远端基站控制器、集群信道机、光纤直放站、基站通道、集群转发器接口卡和系统管理终端通道等的运行状态信息，如电源状态、设备状态等，可完成自动检测、遥控检测、故障定位、故障报警及远端维护等，出现故障时能够发出声光报警。

（8）故障弱化功能：包括中心控制器容错、单站集群、控制信道备份、脱网呼叫等故障弱化功能。

（9）强插功能：在一个小组的通话过程中，调度员具有最高的优先级，可以随时插入到一个小组的通话中，并打断其他无线用户的通话。

地铁通信系统简介地铁通信系统简介目前地铁专用通信系统主要包括以下几个子系统：传输系统、公务电话系统、专用电话系统、无线通信系统、广播系统、闭路电视监控系统、乘客信息系统、视频会议系统、时钟系统、集中网络管理系统、地铁信息管理系统、电源及接地系统、通信光缆/电缆及其他等。

1、传输系统地铁传输系统能迅速、准确、可靠地传送地铁运营管理所需要的各种信息。

该系统采用技术先进、安全可靠、经济实用、便于维护的光纤数字传输设备组网，构成具有承载语音、数据及图像的多业务传输平台，并具有自愈环保护功能。

目前地铁传输系统普遍采用MSTP设备，随着信息化程度的不断提高，对数据传输要求高带宽、低时延，通道保护智能化高，会采用更先进的OTN传输设备。

目前传输系统所承载的语音、数据及图像信息的业务主要有：（1）公务电话系统（2）专用电话系统（3）无线通信系统（4）广播系统（5）闭路电视监控系统（6）时钟系统（7）UPS电源系统（8）信号电源及微机监测（9）自动售检票系统（AFC）（10）安防系统（11）门禁系统（12）屏蔽门系统（PSD）（13）其它运营管理信息传输系统的光纤环路具有双环路功能。

当主用环路出现故障时，能够自动切换到备用环路上，保证系统不中断，切换时不影响正常使用。

当主、备用光纤环路的线路在某一点同时出现故障时，两端的网络设备自动形成一条链状的网络。

当某个网络节点设备出现故障时，除受故障影响的节点设备外，其它网络节点设备能保持正常工作。

地铁通信系统简介2 / 31地铁通信系统简介2、公务电话系统公务电话主要为运营、管理和维护部门之间的公务通信以及与公用电话网用户的通信联络，向地铁用户提供话音、非话及各种新业务。

公务电话系统按车辆段、车站两级结构进行组网，由设置在车辆段和车站的数字程控交换机、电话机及各种终端、配线架等辅助设备构成。

两相邻车站交换机通过实回线模拟中继相连，一旦车辆段交换机、传输设备及光线路发生故障，车站内部通信仍能保证，站间行车电话、轨旁电话等仍能畅通，不影响列车运营。

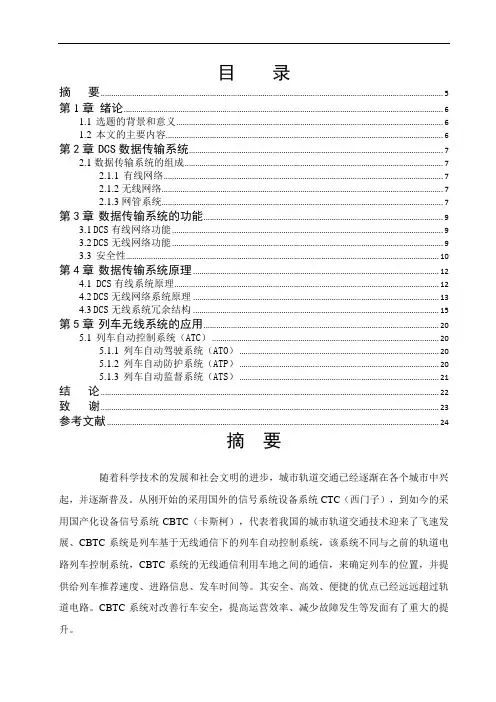

目录摘要 (5)第1章绪论 (6)1.1选题的背景和意义 (6)1.2本文的主要内容 (6)第2章DCS数据传输系统 (7)2.1数据传输系统的组成 (7)2.1.1有线网络 (7)2.1.2无线网络 (7)2.1.3网管系统 (7)第3章数据传输系统的功能 (9)3.1DCS有线网络功能 (9)3.2DCS无线网络功能 (9)3.3安全性 (10)第4章数据传输系统原理 (12)4.1 DCS有线系统原理 (12)4.2DCS无线网络系统原理 (13)4.3DCS无线系统冗余结构 (15)第5章列车无线系统的应用 (20)5.1列车自动控制系统（ATC） (20)5.1.1列车自动驾驶系统（ATO） (20)5.1.2列车自动防护系统（ATP） (20)5.1.3列车自动监督系统（ATS） (21)结论 (22)致谢 (23)参考文献 (24)摘要随着科学技术的发展和社会文明的进步，城市轨道交通已经逐渐在各个城市中兴起，并逐渐普及。

从刚开始的采用国外的信号系统设备系统CTC（西门子），到如今的采用国产化设备信号系统CBTC（卡斯柯），代表着我国的城市轨道交通技术迎来了飞速发展、CBTC系统是列车基于无线通信下的列车自动控制系统，该系统不同与之前的轨道电路列车控制系统，CBTC系统的无线通信利用车地之间的通信，来确定列车的位置，并提供给列车推荐速度、进路信息、发车时间等。

其安全、高效、便捷的优点已经远远超过轨道电路。

CBTC系统对改善行车安全，提高运营效率、减少故障发生等发面有了重大的提升。

关键词：无线通信自动控制行车安全第1章绪论1.1选题的背景和意义伴随着科学技术的发展，列车运行自动化程度不断提高，列车自动控制已经成为未来轨道交通进步的趋势，其中列车自动控制又离不开列车无线通信系统，列车与轨旁设备的通信、列车与ATS的通信、轨旁与ATS的通信等，通过各个设备间不间断的保持通信来保证列车的安全运行。

地铁通信系统包含各子系统功能图文简介城市市轨道交通工程通信系统是直接为轨道交通运营、管理服务的，是保证列车安全、快速、高效运行的一种不可缺少的综合系统。

通信系统包括专用通信、警用通信、商用通信三个大系统。

1专用通信系统专用通信系统包括：传输系统、公务电话系统、专用电话系统、专用无线通信系统、视频监视系统（CCTV）、广播系统（PA）、时钟系统（CLK）、乘客信息系统（PIS）、集中告警系统、信息网络系统、综合电源系统及接地11个子系统。

（1）传输系统作为专用通信系统的基础网络，是城市轨道交通通信系统的重要子系统，它将为其它通信子系统和列车自动监控（ATS）、自动售检票（AFC）、门禁系统（ACS）等专业提供可靠的、冗余的通道。

（2）公务电话系统用于城市轨道交通内部的一般公务通信和城市轨道交通内部用户与公用电话网用户的电话联络。

在城市轨道交通专用电话系统（如：调度电话系统）出现重大故障时，公务电话系统可以作为专用电话的应急通信手段。

（3）专用电话系统为城市轨道交通工作人员提供用于运营、管理、维修等业务的专用电话系统，主要包括调度电话、站间行车电话、站（场）内电话等。

（4）无线通信系统是为了保证城市轨道交通能够安全、高密度、高效运营而建设的一个安全、可靠、有效的通信子系统，为运营固定用户（控制中心、车辆段调度员、车站值班员等）和移动用户（列车司机、防灾人员、维修人员）之间的语音和数据信息交换提供可靠的通信手段，它为行车安全、提高运输效率和管理水平、改善服务质量提供了重要保证；同时，在城市轨道交通运营出现异常情况和有线通信出现故障时，能迅速提供防灾救援和事故处理等指挥所需要的无线通信手段。

（5）视频监视系统是城市轨道交通维护和保证运输安全的重要手段,它能够为临时控制中心、控制中心的调度员、各车站值班员、列车司机等提供有关列车运行、防灾救灾、乘客疏导及运营管理等方面的视觉信息。

（6）广播系统是控制中心调度人员和车站值班员向乘客通告城市轨道交通列车运行以及安全、向导等服务信息、向工作人员发布作业命令和通知的通信设备。

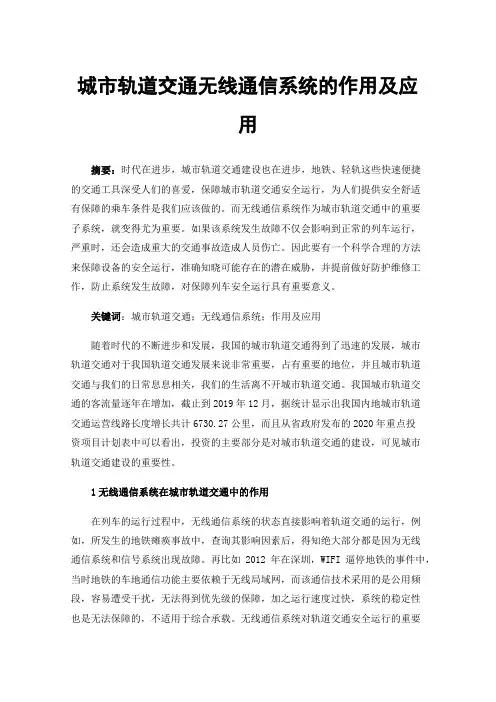

城市轨道交通无线通信系统的作用及应用摘要：时代在进步，城市轨道交通建设也在进步，地铁、轻轨这些快速便捷的交通工具深受人们的喜爱，保障城市轨道交通安全运行，为人们提供安全舒适有保障的乘车条件是我们应该做的。

而无线通信系统作为城市轨道交通中的重要子系统，就变得尤为重要。

如果该系统发生故障不仅会影响到正常的列车运行，严重时，还会造成重大的交通事故造成人员伤亡。

因此要有一个科学合理的方法来保障设备的安全运行，准确知晓可能存在的潜在威胁，并提前做好防护维修工作，防止系统发生故障，对保障列车安全运行具有重要意义。

关键词：城市轨道交通；无线通信系统；作用及应用随着时代的不断进步和发展，我国的城市轨道交通得到了迅速的发展，城市轨道交通对于我国轨道交通发展来说非常重要，占有重要的地位，并且城市轨道交通与我们的日常息息相关，我们的生活离不开城市轨道交通。

我国城市轨道交通的客流量逐年在增加，截止到2019年12月，据统计显示出我国内地城市轨道交通运营线路长度增长共计6730.27公里，而且从省政府发布的2020年重点投资项目计划表中可以看出，投资的主要部分是对城市轨道交通的建设，可见城市轨道交通建设的重要性。

1无线通信系统在城市轨道交通中的作用在列车的运行过程中，无线通信系统的状态直接影响着轨道交通的运行，例如，所发生的地铁瘫痪事故中，查询其影响因素后，得知绝大部分都是因为无线通信系统和信号系统出现故障。

再比如2012年在深圳，WIFI逼停地铁的事件中，当时地铁的车地通信功能主要依赖于无线局域网，而该通信技术采用的是公用频段，容易遭受干扰，无法得到优先级的保障，加之运行速度过快，系统的稳定性也是无法保障的，不适用于综合承载。

无线通信系统对轨道交通安全运行的重要性显而易见。

要具有较强的抗干扰性，无线通信系统的合理有效应用在一定程度上保障了通信系统的安全运行。

除此之外，提高无线通信系统效率的同时还可以进一步满足社会的需求。

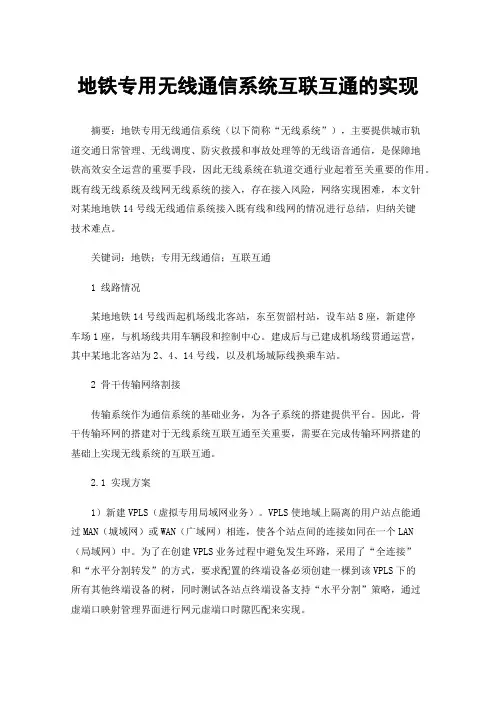

地铁专用无线通信系统互联互通的实现摘要：地铁专用无线通信系统（以下简称“无线系统”），主要提供城市轨道交通日常管理、无线调度、防灾救援和事故处理等的无线语音通信，是保障地铁高效安全运营的重要手段，因此无线系统在轨道交通行业起着至关重要的作用。

既有线无线系统及线网无线系统的接入，存在接入风险，网络实现困难，本文针对某地地铁14号线无线通信系统接入既有线和线网的情况进行总结，归纳关键技术难点。

关键词：地铁；专用无线通信；互联互通1 线路情况某地地铁14号线西起机场线北客站，东至贺韶村站，设车站8座，新建停车场1座，与机场线共用车辆段和控制中心。

建成后与已建成机场线贯通运营，其中某地北客站为2、4、14号线，以及机场城际线换乘车站。

2 骨干传输网络割接传输系统作为通信系统的基础业务，为各子系统的搭建提供平台。

因此，骨干传输环网的搭建对于无线系统互联互通至关重要，需要在完成传输环网搭建的基础上实现无线系统的互联互通。

2.1 实现方案1）新建VPLS（虚拟专用局域网业务）。

VPLS使地域上隔离的用户站点能通过MAN（城域网）或WAN（广域网）相连，使各个站点间的连接如同在一个LAN（局域网）中。

为了在创建VPLS业务过程中避免发生环路，采用了“全连接”和“水平分割转发”的方式，要求配置的终端设备必须创建一棵到该VPLS下的所有其他终端设备的树，同时测试各站点终端设备支持“水平分割”策略，通过虚端口映射管理界面进行网元虚端口时隙匹配来实现。

2）添加新传输节点。

由于系统默认原来的3节点网络，因此需要将14号线&机场城际的站点信息配置到3节点网络中，使网络终端显示该站点信息，实现4节点网络端口显示。

同时，要实现14号线&机场城际控制中心与渭河控制中心、线网中心所在NNI（网络节点接口）之间的链路在同一网段，确保软件层面4节点网络搭建成功。

配置过程中，通过网管检查网络整体状态，确保链路状态正常。

2.2 接入要点业务配置修改完成之后，对环网进行断纤倒换测试，完成既有延伸线传输系统的割接工作。
