地铁通信无线系统概述

地铁无线通信子系统的工作过程地铁无线通信子系统的工作过程随着城市的发展和人口的增加，地铁交通成为了现代城市中不可或缺的一部分。

为了提高地铁的安全性和服务质量，地铁无线通信子系统应运而生。

它是地铁运营中的一项重要技术，通过无线通信技术实现了列车司机与地铁控制中心之间的实时联系，以及实时传送车辆和乘客信息。

在这篇文章中，我将深入探讨地铁无线通信子系统的工作过程。

1. 无线通信子系统的基本原理地铁无线通信子系统一般由列车无线通信装置、地铁控制中心和移动通信基站组成。

列车无线通信装置以及安装在隧道、站台和车站的移动通信基站共同构成了地铁无线通信网络。

这个网络通过无线信号传输车辆和乘客信息，实现了列车司机与地铁控制中心之间的实时联系。

2. 车载终端设备与地铁控制中心的通信在地铁列车上，每辆车都安装了车载终端设备。

这些设备通过地铁无线通信子系统与地铁控制中心进行通信。

车载终端设备会将车辆的实时数据，如速度、位置、信号状态等，通过无线信号发送到地铁控制中心。

地铁控制中心会根据这些信息做出相应的调度和控制决策。

地铁控制中心也会将控制指令通过无线信号发送到车载终端设备，以便指导列车的运行。

3. 无线信号传输和接收地铁无线通信子系统的核心是无线信号的传输和接收。

通过与列车无线通信装置配合，移动通信基站可以覆盖整个地铁线路。

当列车接近一个基站时，车载终端设备会自动与该基站建立无线连接。

无线信号会通过基站之间的链路传输，然后传送到地铁控制中心。

反之，地铁控制中心发送给车载终端设备的指令也是通过基站链路传输到达目标列车。

4. 数据处理和分析地铁无线通信子系统的另一个重要功能是数据处理和分析。

当车载终端设备将车辆数据发送到地铁控制中心后，控制中心会对这些数据进行分析和处理。

通过分析数据，地铁控制中心可以实时监控列车的运行状态和乘客的分布情况。

这些数据可用于优化地铁运营，提高运输效率和乘客体验。

总结回顾：地铁无线通信子系统通过提供实时通信和数据传输的能力，为地铁运营提供了诸多优势。

地铁无线通信系统方案设计论文地铁无线通信系统是现代城市交通中不可或缺的一部分，可以为旅客提供各种信息及服务。

由于地铁环境复杂，无线信号经常受到干扰，因此必须设计一种有效的无线通信系统，以确保可靠性和数据安全性。

本文将介绍地铁无线通信系统方案的设计，包括系统的架构、用到的技术和信号加密算法等。

首先，需要设计一个合适的网络架构，将所有的地铁车站和地铁车辆联通。

一个典型的地铁无线通信系统可分为两个子系统：一个是地铁车站子系统，另一个是地铁车辆子系统。

地铁车站子系统由基站和控制器组成，负责向地铁车辆发送无线信号。

地铁车辆子系统由移动终端和接收设备组成，可接收地铁车站发送的无线信号。

为提高信号覆盖范围，需要在地铁车站和车辆之间搭建一系列信号中继器。

其次，需要选择并应用适当的无线通信技术。

无线通信技术的选择取决于很多因素，如频段、数据传输速率和安全性等。

在地铁车站子系统中，可以使用WiFi技术或者LTE技术来传输数据。

WiFi技术有更广泛的覆盖范围和更高的数据传输速率，但是安全性不如LTE技术。

因此，需要在WiFi网络中使用AES 算法对数据进行加密。

在地铁车辆子系统中，应该选择4G或者5G技术，因为它们可以通过支持高速数据传输和高密度用户连接来适应地铁车辆中的大量旅客。

最后，需要采用一种可靠的信号加密算法，保证数据传输的安全。

在地铁无线通信系统中，建议使用AES算法。

AES是一种流行的加密算法，能够轻易地加密和解密数据，常用于数码加密、金融领域和网络安全领域。

综上所述，地铁无线通信系统方案设计需要综合考虑网络架构、无线通信技术和信号加密算法，以确保可靠性和数据安全性。

在方案的设计过程中，需要不断改善和优化，满足不断变化的用户需求。

浅析地铁集群专用无线通信系统作为现代轨道交通最重要的通信手段，专用无线通信系统已经成为轨道交通建设项目中不可或缺的一部分。

而TETRA系统也成为目前城市轨道交通专用无线通信系统的最广泛选择。

TETRA除拥有一般的语音通信功能外，还具有广泛的数据通信等功能，为城市轨道交通能够安全、高密度、高效运营起到了保障性作用。

同时，TETRA系统的功能应用和组网方案也成为重要的课题。

文章针对TETRA系统的功能应用、系统构成、组网方案等做了简单的分析阐述，在保障城市轨道交通建设基本的语音、数据功能需求基础上，通过网络优化以达到系统的更加高效可靠。

标签：地铁集群；专用；无线；通信系统1 TETRA主要功能的应用1.1 TETRA系统的主要功能TETRA系统的主要功能如下：（1）通话功能（包括组呼、个呼、通播组呼叫、紧急呼叫等）。

（2）编组功能。

（3）通话组扫描功能。

（4）广播功能：控制中心调度员可以通过无线通信系统调度台，选择运行中的全部本线列车或部分列车进行广播，车辆段/停车场调度员可对位于车辆段/停车场的全部列车或部分列车进行广播。

（5）存储功能：当用户发出呼叫时，位于控制中心的设备能存储呼叫类型、呼叫状态、被呼和主呼的移动台标识码和位置（以车站站名表示）、通话起止时间等有关信息，必要时可输出至打印机。

（6）录音功能。

（7）系统网络管理功能：系统具有完善的网络管理功能，中心级网管终端应能够监测系统各级设备如中心控制器模块、音频器接口、电源、音频交换模块、数据交换模块、集群基站接口模块、音频交换器通道、远端基站控制器、集群信道机、光纤直放站、基站通道、集群转发器接口卡和系统管理终端通道等的运行状态信息，如电源状态、设备状态等，可完成自动检测、遥控检测、故障定位、故障报警及远端维护等，出现故障时能够发出声光报警。

（8）故障弱化功能：包括中心控制器容错、单站集群、控制信道备份、脱网呼叫等故障弱化功能。

（9）强插功能：在一个小组的通话过程中，调度员具有最高的优先级，可以随时插入到一个小组的通话中，并打断其他无线用户的通话。

地铁通信系统简介地铁通信系统简介目前地铁专用通信系统主要包括以下几个子系统：传输系统、公务电话系统、专用电话系统、无线通信系统、广播系统、闭路电视监控系统、乘客信息系统、视频会议系统、时钟系统、集中网络管理系统、地铁信息管理系统、电源及接地系统、通信光缆/电缆及其他等。

1、传输系统地铁传输系统能迅速、准确、可靠地传送地铁运营管理所需要的各种信息。

该系统采用技术先进、安全可靠、经济实用、便于维护的光纤数字传输设备组网，构成具有承载语音、数据及图像的多业务传输平台，并具有自愈环保护功能。

目前地铁传输系统普遍采用MSTP设备，随着信息化程度的不断提高，对数据传输要求高带宽、低时延，通道保护智能化高，会采用更先进的OTN传输设备。

目前传输系统所承载的语音、数据及图像信息的业务主要有：（1）公务电话系统（2）专用电话系统（3）无线通信系统（4）广播系统（5）闭路电视监控系统（6）时钟系统（7）UPS电源系统（8）信号电源及微机监测（9）自动售检票系统（AFC）（10）安防系统（11）门禁系统（12）屏蔽门系统（PSD）（13）其它运营管理信息传输系统的光纤环路具有双环路功能。

当主用环路出现故障时，能够自动切换到备用环路上，保证系统不中断，切换时不影响正常使用。

当主、备用光纤环路的线路在某一点同时出现故障时，两端的网络设备自动形成一条链状的网络。

当某个网络节点设备出现故障时，除受故障影响的节点设备外，其它网络节点设备能保持正常工作。

地铁通信系统简介2 / 31地铁通信系统简介2、公务电话系统公务电话主要为运营、管理和维护部门之间的公务通信以及与公用电话网用户的通信联络，向地铁用户提供话音、非话及各种新业务。

公务电话系统按车辆段、车站两级结构进行组网，由设置在车辆段和车站的数字程控交换机、电话机及各种终端、配线架等辅助设备构成。

两相邻车站交换机通过实回线模拟中继相连，一旦车辆段交换机、传输设备及光线路发生故障，车站内部通信仍能保证，站间行车电话、轨旁电话等仍能畅通，不影响列车运营。

地铁通信的无线系统覆盖和网络优化一、概述近年来地铁作为一种大运量、绿色环保的交通工具，在改善城市交通系统效率上扮演着越来越重要的角色，目前国内各主要城市都在大力发展地铁交通系统，来改善城市交通状况，加速经济发展。

无线通信系统作为地铁通信中的一种专用通信系统，承担着地铁运营中的大量信息交互的责任，是提高地铁运输效率、确保行车安全、进行车辆调度和应对突发事件的重要手段。

由于无线通信系统的用户主要分布在隧道或地下站厅，针对隧道通信的特点，优质地实现无线场强覆盖，是确保无线通信稳定、安全运营的必要手段。

二、地铁无线通信系统的组成TETRA数字集群系统作为一种成熟、稳定的无线通信系统，在国内的地铁通信行业中得到了广泛的应用。

TETRA数字集群无线通信系统由网络基础设施和移动台组成，其中网络基础设施主要设备包括控制中心集群交换控制设备( MSO、基站、调度台、二次开发平台和网管系统，各部分设备通过标准通信接口接入传输系统，由传输系统提供的通道有机协调运行，实现各部分的功能，各网络设施在逻辑上呈现以控制中心集群交换控制设备(MSO为中心的星形拓扑结构；移动台包含便携台、固定台和车载台。

网络设施和移动终端相互作用共同完成无线通信系统的通信功能。

该系统可以实现位于控制中心（OCC、车辆段/停车场的调度员与列车司机、运营人员、维护人员及车辆段/ 停车场人员等不同的用户之间进行有效的话音和数据通信，保障地铁运营的通信畅通。

三、地铁无线系统的覆盖范围及方法通常情况下，无线系统的信号覆盖要能满足车辆段、停车场内运营、维护人员以及管理人员所持的便携电台及运行在车辆段、停车场、区间隧道范围内的车载电台通信需求。

根据地铁工程建筑结构及运营管理的特点，无线系统覆盖范围分为以下四种区域：（1）行车区间线路区域覆盖方式。

区域中的行车区间主要指隧道区域、地面及高架空间，为确保在区间线路上信号均匀及无盲区分布，此区域的无线信号覆盖方式采用技术上成熟的漏泄同轴电缆实施，其特点为场强分布均匀，没有驻波场，适用于隧道、地铁、长廊等地形以及拥挤的办公区环境。

地铁通信系统包含各子系统功能图文简介城市市轨道交通工程通信系统是直接为轨道交通运营、管理服务的，是保证列车安全、快速、高效运行的一种不可缺少的综合系统。

通信系统包括专用通信、警用通信、商用通信三个大系统。

1专用通信系统专用通信系统包括：传输系统、公务电话系统、专用电话系统、专用无线通信系统、视频监视系统（CCTV）、广播系统（PA）、时钟系统（CLK）、乘客信息系统（PIS）、集中告警系统、信息网络系统、综合电源系统及接地11个子系统。

（1）传输系统作为专用通信系统的基础网络，是城市轨道交通通信系统的重要子系统，它将为其它通信子系统和列车自动监控（ATS）、自动售检票（AFC）、门禁系统（ACS）等专业提供可靠的、冗余的通道。

（2）公务电话系统用于城市轨道交通内部的一般公务通信和城市轨道交通内部用户与公用电话网用户的电话联络。

在城市轨道交通专用电话系统（如：调度电话系统）出现重大故障时，公务电话系统可以作为专用电话的应急通信手段。

（3）专用电话系统为城市轨道交通工作人员提供用于运营、管理、维修等业务的专用电话系统，主要包括调度电话、站间行车电话、站（场）内电话等。

（4）无线通信系统是为了保证城市轨道交通能够安全、高密度、高效运营而建设的一个安全、可靠、有效的通信子系统，为运营固定用户（控制中心、车辆段调度员、车站值班员等）和移动用户（列车司机、防灾人员、维修人员）之间的语音和数据信息交换提供可靠的通信手段，它为行车安全、提高运输效率和管理水平、改善服务质量提供了重要保证；同时，在城市轨道交通运营出现异常情况和有线通信出现故障时，能迅速提供防灾救援和事故处理等指挥所需要的无线通信手段。

（5）视频监视系统是城市轨道交通维护和保证运输安全的重要手段,它能够为临时控制中心、控制中心的调度员、各车站值班员、列车司机等提供有关列车运行、防灾救灾、乘客疏导及运营管理等方面的视觉信息。

（6）广播系统是控制中心调度人员和车站值班员向乘客通告城市轨道交通列车运行以及安全、向导等服务信息、向工作人员发布作业命令和通知的通信设备。

城市轨道交通中的无线网络技术摘要：随着城市轨道交通的高速发展，地铁线路与日俱增，人们在地铁上的通信需求、地铁运营的生产指挥、列车运行的安全监控等产生了大量的通信需求。

关键词：无线网络技术；城轨信号系统；车地通信；应用1.地铁无线通信系统综述1.1公网通信公网通信主要是国内移动、联通、电信等服务商为地铁乘客、工作人员提供的公共通信网络，一般是在地铁站内布设无线基站，在地铁线路利用漏缆、天线等进行覆盖，为用户提供无线数据、语音通信服务；有些车站还建设了WiFi网络，乘客使用更加便捷。

这些设备一般由公共网络服务商进行建设、维护、管理。

1.2地铁专用无线通信系统现阶段我国地铁运营中使用的专用无线系统多采用TETRA（Terrestrial Trunked RAdio）数字集群系统，该系统主要负责在地铁运营生产、应急指挥工作中固定人员（调度员、值班员）与流动人员（司机、维修人员、列检人员等）之间相互的通话。

TETRA数字集群通信系统具有兼容性强、辐射范围广的应用优势。

从系统构成来看，它主要由移动台和网络基础设施组成。

在实际应用中，前者可分为车载移动台、固定移动台和便携式移动台，分别负责不同的工作内容；后者可分为三部分：交换控制系统、基站系统和调度台系统。

TETRA数字集群系统能够快速完成数据采集、数据整理、数据传输等工作，从而提高系统的运行效果。

1.3车地通信系统车地通信系统主要包括列车控制信息、列车运行数据、车厢内乘客视频信息、多媒体信息等的传递，其中CBTC(Communication Based Train Control System）信号控制系统是近年来飞速发展的新技术应用，随着通信技术特别是无线电技术飞速发展，CBTC系统日渐成熟并得以广泛应用。

轨旁设备与列车之间需要许多数据实时交换业务来实现列车自动驾驶、自动防护等功能，车地无线通信技术至少需达到列车高速行驶中快速切换漫游、带宽满足使用等要求。

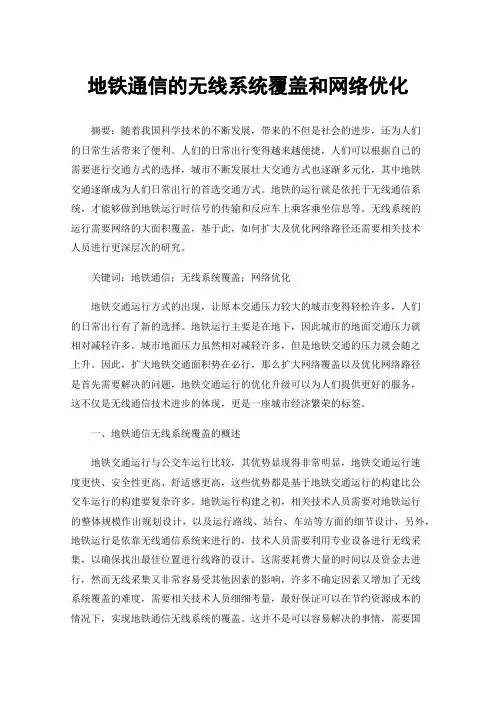

地铁通信的无线系统覆盖和网络优化摘要：随着我国科学技术的不断发展，带来的不但是社会的进步，还为人们的日常生活带来了便利。

人们的日常出行变得越来越便捷，人们可以根据自己的需要进行交通方式的选择，城市不断发展壮大交通方式也逐渐多元化，其中地铁交通逐渐成为人们日常出行的首选交通方式。

地铁的运行就是依托于无线通信系统，才能够做到地铁运行时信号的传输和反应车上乘客乘坐信息等。

无线系统的运行需要网络的大面积覆盖，基于此，如何扩大及优化网络路径还需要相关技术人员进行更深层次的研究。

关键词：地铁通信；无线系统覆盖；网络优化地铁交通运行方式的出现，让原本交通压力较大的城市变得轻松许多，人们的日常出行有了新的选择。

地铁运行主要是在地下，因此城市的地面交通压力就相对减轻许多。

城市地面压力虽然相对减轻许多，但是地铁交通的压力就会随之上升。

因此，扩大地铁交通面积势在必行，那么扩大网络覆盖以及优化网络路径是首先需要解决的问题，地铁交通运行的优化升级可以为人们提供更好的服务，这不仅是无线通信技术进步的体现，更是一座城市经济繁荣的标签。

一、地铁通信无线系统覆盖的概述地铁交通运行与公交车运行比较，其优势显现得非常明显，地铁交通运行速度更快、安全性更高、舒适感更高，这些优势都是基于地铁交通运行的构建比公交车运行的构建要复杂许多。

地铁运行构建之初，相关技术人员需要对地铁运行的整体规模作出规划设计，以及运行路线、站台、车站等方面的细节设计，另外，地铁运行是依靠无线通信系统来进行的，技术人员需要利用专业设备进行无线采集，以确保找出最佳位置进行线路的设计，这需要耗费大量的时间以及资金去进行，然而无线采集又非常容易受其他因素的影响，许多不确定因素又增加了无线系统覆盖的难度，需要相关技术人员细细考量，最好保证可以在节约资源成本的情况下，实现地铁通信无线系统的覆盖。

这并不是可以容易解决的事情，需要国家相关部门及技术人员的共同努力。

实现地铁通信的无线系统覆盖不但可以让地铁交通运更好的服务于广大人民群众，而且是国家科学技术进步的体现。
