简单的逻辑电路 说课稿 教案 教学设计

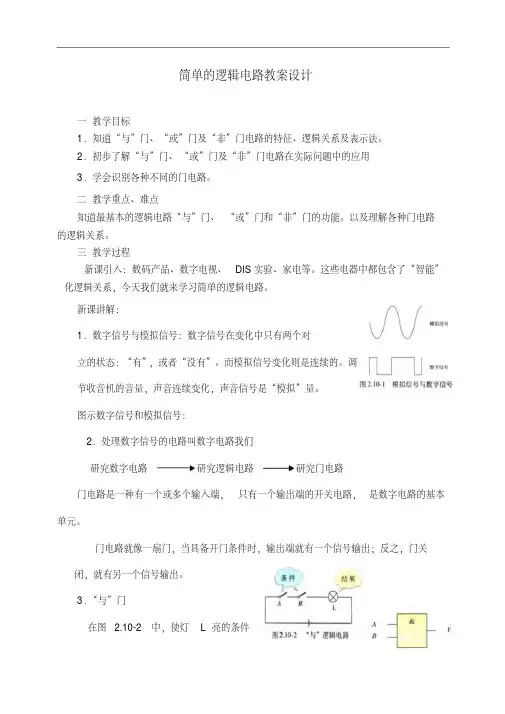

简单的逻辑电路教案设计一教学目标1．知道“与”门、“或”门及“非”门电路的特征、逻辑关系及表示法。

2．初步了解“与”门、“或”门及“非”门电路在实际问题中的应用3．学会识别各种不同的门电路。

二教学重点、难点知道最基本的逻辑电路“与”门、“或”门和“非”门的功能。

以及理解各种门电路的逻辑关系。

三教学过程新课引入：数码产品、数字电视、DIS实验、家电等。

这些电器中都包含了“智能”化逻辑关系，今天我们就来学习简单的逻辑电路。

新课讲解：1．数字信号与模拟信号：数字信号在变化中只有两个对立的状态：“有”，或者“没有”。

而模拟信号变化则是连续的。

调节收音机的音量，声音连续变化，声音信号是“模拟”量。

图示数字信号和模拟信号：2．处理数字信号的电路叫数字电路我们研究数字电路研究逻辑电路研究门电路门电路是一种有一个或多个输入端，只有一个输出端的开关电路，是数字电路的基本单元。

门电路就像一扇门，当具备开门条件时，输出端就有一个信号输出；反之，门关闭，就有另一个信号输出。

3．“与”门在图 2.10-2中，使灯L亮的条件是。

像这样：如果一个事件的几个条件都满足后，该事件才能发生，这种关系叫“与”逻辑关系。

具有“与”逻辑关系的电路称为“与”门电路，简称“与”门。

所以该电路是一个“与”门电路。

课本P75的思考与讨论。

“与”门的符号如图 2.10-3所示。

一个开关有通、断两种情况，请在表1中填写开关A 、B 通断的四种可能组合及灯泡亮熄的不同情况。

若用数学语言表述表1中的关系，就是：把开关接通定义为1，断开定义为0，灯泡亮为1，熄为0。

请用这种描述填写表2表2用数字描述了各种控制条件和控制结果，这种表格称为真值表。

表2由真值表可知，“与”门逻辑式Y=。

课本P76的演示4．“或”门在图 2.10-6中，使灯L 亮的条件是。

像这样：如果几个条件中只要有一个条输入结果ABY条件结果开关A开关B灯泡L件得到满足，某事件就会发生，这种关系叫“或”逻辑关系，具有“或”逻辑关系的电路叫“或”门。

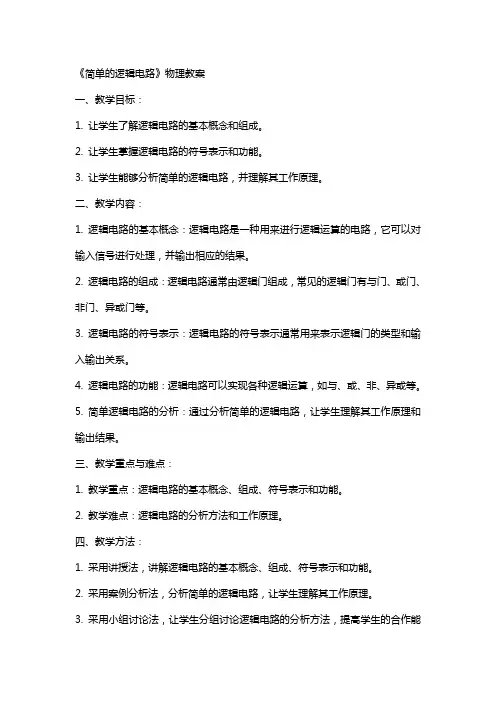

《简单的逻辑电路》物理教案一、教学目标：1. 让学生了解逻辑电路的基本概念和组成。

2. 让学生掌握逻辑电路的符号表示和功能。

3. 让学生能够分析简单的逻辑电路，并理解其工作原理。

二、教学内容：1. 逻辑电路的基本概念：逻辑电路是一种用来进行逻辑运算的电路，它可以对输入信号进行处理，并输出相应的结果。

2. 逻辑电路的组成：逻辑电路通常由逻辑门组成，常见的逻辑门有与门、或门、非门、异或门等。

3. 逻辑电路的符号表示：逻辑电路的符号表示通常用来表示逻辑门的类型和输入输出关系。

4. 逻辑电路的功能：逻辑电路可以实现各种逻辑运算，如与、或、非、异或等。

5. 简单逻辑电路的分析：通过分析简单的逻辑电路，让学生理解其工作原理和输出结果。

三、教学重点与难点：1. 教学重点：逻辑电路的基本概念、组成、符号表示和功能。

2. 教学难点：逻辑电路的分析方法和工作原理。

四、教学方法：1. 采用讲授法，讲解逻辑电路的基本概念、组成、符号表示和功能。

2. 采用案例分析法，分析简单的逻辑电路，让学生理解其工作原理。

3. 采用小组讨论法，让学生分组讨论逻辑电路的分析方法，提高学生的合作能力。

五、教学准备：1. 教案、教材、课件等教学资源。

2. 逻辑电路的模型或实物。

3. 学生分组讨论的材料和工具。

六、教学过程：1. 引入：通过简单的逻辑问题引起学生对逻辑电路的兴趣，例如“如果门是开的，窗户是关的，房间里有光吗？”2. 讲解：讲解逻辑电路的基本概念、组成、符号表示和功能，通过示例图和实际电路模型进行展示。

3. 分析：分析简单的逻辑电路，如与门、或门、非门等，解释其工作原理和输出结果。

4. 练习：让学生进行逻辑电路的练习，例如给出一个逻辑电路图，让学生判断输出结果。

5. 小组讨论：让学生分组讨论复杂的逻辑电路，共同分析其工作原理和输出结果。

七、课堂互动：1. 提问：在讲解过程中，适时提问学生，了解学生对逻辑电路的理解程度。

2. 回答：鼓励学生积极回答问题，增强学生的参与感和自信心。

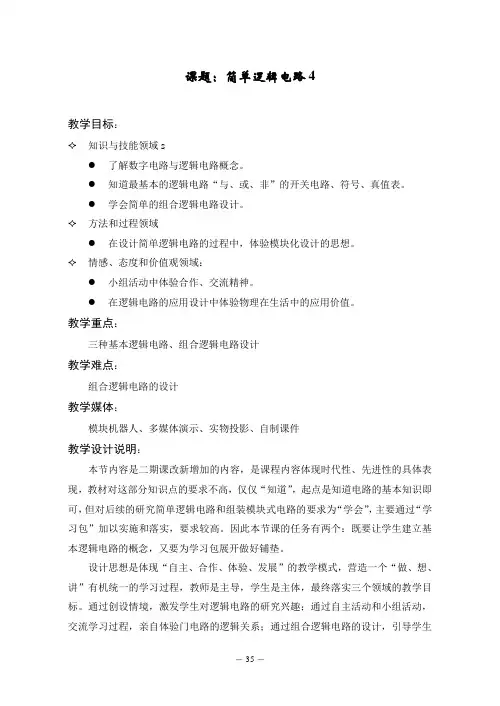

课题：简单逻辑电路4教学目标：✧知识与技能领域s●了解数字电路与逻辑电路概念。

●知道最基本的逻辑电路“与、或、非”的开关电路、符号、真值表。

●学会简单的组合逻辑电路设计。

✧方法和过程领域●在设计简单逻辑电路的过程中，体验模块化设计的思想。

✧情感、态度和价值观领域：●小组活动中体验合作、交流精神。

●在逻辑电路的应用设计中体验物理在生活中的应用价值。

教学重点：三种基本逻辑电路、组合逻辑电路设计教学难点：组合逻辑电路的设计教学媒体：模块机器人、多媒体演示、实物投影、自制课件教学设计说明：本节内容是二期课改新增加的内容，是课程内容体现时代性、先进性的具体表现，教材对这部分知识点的要求不高，仅仅“知道”，起点是知道电路的基本知识即可，但对后续的研究简单逻辑电路和组装模块式电路的要求为“学会”，主要通过“学习包”加以实施和落实，要求较高。

因此本节课的任务有两个：既要让学生建立基本逻辑电路的概念，又要为学习包展开做好铺垫。

设计思想是体现“自主、合作、体验、发展”的教学模式，营造一个“做、想、讲”有机统一的学习过程，教师是主导，学生是主体，最终落实三个领域的教学目标。

通过创设情境，激发学生对逻辑电路的研究兴趣；通过自主活动和小组活动，交流学习过程，亲自体验门电路的逻辑关系；通过组合逻辑电路的设计，引导学生关心生活，发现物理知识的应用价值，进一步认识科学、技术、社会之间的关系，开展STS教育。

教学过程：一、引入课题1、设问：“改变上海市民生活的十项科技”是什么？（摘自《文汇报》2003.04.20）互联网3926票、轨道交通3424票、个人电脑3332票、苏州河治理3032票、移动通信2797票、桥梁与隧道2589票、基因技术2396票、汽车2373票、卫星技术2338票、医学数字影像技术1809票2、介绍：《政府工作报告》：到2007年，“数字上海”的基本框架将基本形成。

广义的“数字城市”概念就是城市信息化。

根据规划，上海到2007年将初步构筑起“数字城市”的基本框架，信息资源数字化、信息传输网络化、信息技术应用集约化是其主要标志。

《简单的逻辑电路》物理教案第一章：逻辑电路基础1.1 教学目标：了解逻辑电路的定义和作用。

掌握逻辑电路的基本组成和符号表示。

1.2 教学内容：逻辑电路的定义和作用。

逻辑电路的基本组成：输入、输出、逻辑门。

逻辑电路的符号表示：与门、或门、非门。

1.3 教学方法：采用讲解和示例相结合的方式，让学生理解逻辑电路的基本概念。

通过绘制逻辑电路图，加深学生对逻辑电路符号表示的理解。

1.4 教学评估：课堂练习：让学生绘制简单的逻辑电路图。

课后作业：要求学生分析并解释给定的逻辑电路的功能。

第二章：与门和或门2.1 教学目标：掌握与门和或门的功能和工作原理。

能够分析简单的与门和或门电路。

2.2 教学内容：与门的功能和工作原理。

或门的功能和工作原理。

简单电路的分析：与门和或门的组合。

2.3 教学方法：通过实验和示例，让学生观察和理解与门和或门的功能。

引导学生通过逻辑推理，分析简单电路的功能。

2.4 教学评估：课堂实验：观察并解释与门和或门的实验结果。

课后作业：分析并绘制给定的简单电路图。

第三章：非门3.1 教学目标：掌握非门的功能和工作原理。

能够分析非门电路。

3.2 教学内容：非门的功能和工作原理。

非门电路的分析。

3.3 教学方法：通过实验和示例，让学生观察和理解非门的功能。

引导学生通过逻辑推理，分析非门电路的功能。

3.4 教学评估：课堂实验：观察并解释非门的实验结果。

课后作业：分析并绘制给定的非门电路图。

第四章：逻辑电路的应用4.1 教学目标：了解逻辑电路的实际应用。

能够设计简单的逻辑电路。

4.2 教学内容：逻辑电路的实际应用：数字电路、计算机等。

设计简单的逻辑电路：编码器、译码器等。

4.3 教学方法：通过实例和项目，让学生了解逻辑电路在实际应用中的作用。

引导学生通过小组合作，设计简单的逻辑电路。

4.4 教学评估：小组项目：设计并实现一个简单的逻辑电路。

课后作业：分析并解释给定的逻辑电路应用实例。

第五章：逻辑电路的测试与维护5.1 教学目标：了解逻辑电路的测试方法。

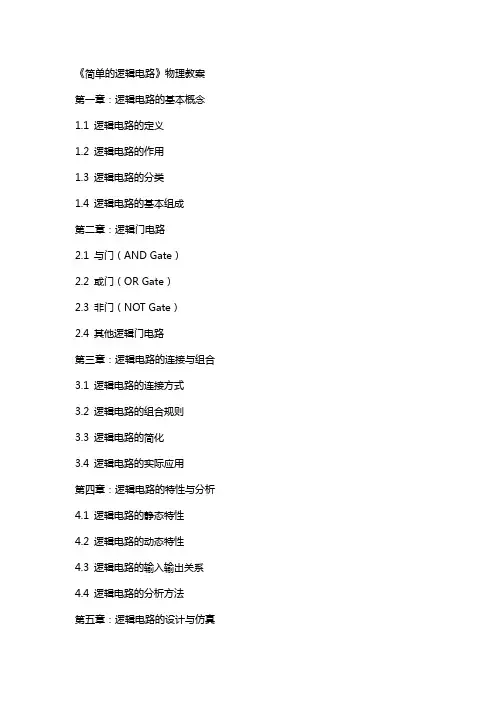

《简单的逻辑电路》物理教案第一章：逻辑电路的基本概念1.1 逻辑电路的定义1.2 逻辑电路的作用1.3 逻辑电路的分类1.4 逻辑电路的基本组成第二章：逻辑门电路2.1 与门（AND Gate）2.2 或门（OR Gate）2.3 非门（NOT Gate）2.4 其他逻辑门电路第三章：逻辑电路的连接与组合3.1 逻辑电路的连接方式3.2 逻辑电路的组合规则3.3 逻辑电路的简化3.4 逻辑电路的实际应用第四章：逻辑电路的特性与分析4.1 逻辑电路的静态特性4.2 逻辑电路的动态特性4.3 逻辑电路的输入输出关系4.4 逻辑电路的分析方法第五章：逻辑电路的设计与仿真5.1 逻辑电路的设计原则5.2 逻辑电路的设计方法5.3 逻辑电路的仿真工具5.4 逻辑电路的仿真实践第六章：逻辑电路的应用6.1 数字计算电路6.2 数字存储电路6.3 数字控制电路6.4 数字信号处理电路第七章：数字电路的设计方法7.1 数字电路设计的基本步骤7.2 数字电路设计的常用技巧7.3 数字电路设计的基本原则7.4 数字电路设计的案例分析第八章：数字系统的仿真与实现8.1 数字系统仿真的概念与意义8.2 数字系统仿真工具的使用8.3 数字系统仿真的步骤与方法8.4 数字系统仿真的实践案例第九章：数字电路的测试与维护9.1 数字电路测试的目的与方法9.2 数字电路测试的步骤与技巧9.3 数字电路的故障诊断与维修9.4 数字电路的可靠性分析第十章：数字电路技术的未来发展10.1 数字电路技术的趋势与发展10.2 新型数字电路技术的研究与应用10.3 我国数字电路技术的发展现状与展望10.4 数字电路技术在现代社会中的重要作用第十一章：组合逻辑电路11.1 组合逻辑电路的基本概念11.2 组合逻辑电路的设计方法11.3 常见的组合逻辑电路11.4 组合逻辑电路的应用实例第十二章：时序逻辑电路12.1 时序逻辑电路的基本概念12.2 时序逻辑电路的类型12.3 时序逻辑电路的设计方法12.4 时序逻辑电路的应用实例第十三章：数字电路设计实例13.1 数字电路设计的基本步骤13.2 数字电路设计的实例分析13.3 数字电路设计的注意事项13.4 数字电路设计的实践案例第十四章：数字系统的验证与测试14.1 数字系统验证的概念与意义14.2 数字系统验证的方法与工具14.3 数字系统验证的步骤与技巧14.4 数字系统验证的实践案例第十五章：数字电路与系统的应用前景15.1 数字电路与系统在通信领域的应用15.2 数字电路与系统在计算机领域的应用15.3 数字电路与系统在工业控制领域的应用15.4 数字电路与系统的未来发展趋势重点和难点解析本文主要介绍了逻辑电路的基本概念、逻辑门电路、逻辑电路的连接与组合、逻辑电路的特性与分析、逻辑电路的设计与仿真、逻辑电路的应用、数字电路的设计方法、数字系统的仿真与实现、数字电路的测试与维护以及数字电路技术的未来发展等内容。

简单的逻辑电路教案（一）教学目标：1.了解掌握电流形成与方向2.了解掌握电路的构成。

3.掌握并能画一部分电路元部件的符号。

4.从能量转化的方向了解电源和用电器的作用，了解掌握电源的正负极。

5.了解并能够识别通路、断路、短路常见的三种电路状态，掌握短路的危害。

6.会读、会画简单的电路图。

7.能够依据真实的电路画出对应的电路图，可以根据文字描述的要求画出电路图。

规范作图，培养学生读图及作图的能力。

（二）教学重点：电路的构成及作用、电路的三种状态、电路图的画法（三）教具：电池两节，电灯、开关、电铃各一个，磁性黑板一块，导线若干根，电路常用元部件示教板块。

（四）教学过程一、电流1、老师：首先打开教科书，找到今天学习的主体，引导学生看课本内容，介绍电流形成的过程。

学生：根据课本相关内容回答：电荷的定向移动形成电流。

2、老师：详细的阐述电流方向的规定，并引导学生说出示例图片中的电流方向。

学生：说出示例图片中电流的方向：正极——用电器——负极，认识电流方向的规定。

二、电路的构成观察与实验：电路的连接引出电路的构成。

1、电路的构成：由电源、用电器以及导线、开关等相关元部件构成的电流路径叫电路。

2、电路元部件的作用：（1）电源：提供电压的装置。

干电池、锂电池、发电机等都是电源。

（2）用电器：指利用电流来工作的设备。

如电视、电脑、手机、空调、投影仪等。

（3）开关：控制电路通、断的器件。

有刀开关（隔空开关）、按钮开关、自锁开关、急停开关、旋钮开关、闸刀开关等。

（4）导线：传送电流。

三、通路、断路和短路1、通路：处处连通的电路。

此时电路是闭合的，电路中有电流通过。

如图所示：2、断路：断开的电路，同时也叫开路。

此时电路不闭合，电路中没有电流。

如图所示：3、短路：电路或电路中的一部分被短接。

如负载或电源的两端被导线连接在一起，就称为短路，短路时电源提供的电流将比通路时提供的电流大得多，一般情况下不允许短路，如果短路，严重时会烧坏电源或设备。

简单的逻辑电路【教学目标】1．通过基本门电路（与门、或门和非门）的实验，观察并了解门电路的基本作用。

2．初步了解逻辑电路的基本原理以及它在自动控制中的应用。

【教学重点】“与”门、“或”门和“非”门的功能。

【教学难点】各种门电路的逻辑关系。

【教学过程】一、引入课题情景1：（投影）数码相机、数码摄影机、条形码、遥控器和数字电视机图片。

这些电子产品都是伴随数字技术的发展而出现的，还有信息高速公路，电脑多媒体，移动电话系统等也都运用到数字技术，为什么称之为数字技术呢？让我们先来看一下这样两类电信号。

情景2：模拟信号和数字信号（用多媒体课件演示两种信号）设问：这两种信号有什么不一样？如图1中的这种信号，它的电压随时间是连续变化的，比如音频电信号，我们把它叫做模拟信号。

如图2显示的电信号是跳跃式变化的，它们通常只有两种状态，即高电势（比如5v）和低电势（比如0v），高电势和低电势可以分别用数字“1”和“0”来表示，这样我们就可以用“1”和“0”组成的一串数字来表示这个电信号了，所以这类信号被称为数字信号。

数字技术中处理数字信号的电路叫做数字电路。

逻辑电路是数字电路的基本组成部分，今天我们就来学习逻辑电路中的基本门电路。

二、教学过程1．“与”门我们先来看一个简单的电路（图3），让学生判断两个开关的状态怎样决定了这个灯是亮还是灭（见表1）。

表1如果规定开关闭合为“1”，断开为“0”，灯泡L亮为“1”，灭为“0”，那么表中开B教师阐述：门电路就像一扇门，当具备开门条件时，输出端就有一个信号输出；反之，门关闭，就有另一个信号输出。

图4实验演示晶体二极管“与”门电路（如图4），说明此电路分为输入端和输出端以及中间的控制电路，让学生观察到只有A．B处都接1，即都输入高电势，输出端才输出电压（高电势1），认识“与”门电路所具有的输入电势与输出电势之间的逻辑关系，知道它具有这样的逻辑关系是由于二极管具有的加正向电压被导通、加反向电压被截止的特性造成的。

《简单的逻辑电路》物理教案一、教学目标：1. 让学生了解逻辑电路的基本概念和组成。

2. 让学生掌握逻辑电路的符号表示和真值表。

3. 让学生学会简单逻辑电路的搭建和分析。

4. 培养学生的动手能力和团队协作精神。

二、教学内容：1. 逻辑电路的基本概念介绍逻辑电路的定义、作用和分类。

2. 逻辑电路的符号表示讲解逻辑电路符号的识别和运用。

3. 真值表讲解真值表的编制方法和应用。

4. 简单逻辑电路的搭建与分析介绍简单逻辑电路的搭建方法，分析电路的功能和工作原理。

5. 实验操作安排学生进行简单逻辑电路的搭建和实验分析。

三、教学重点与难点：1. 教学重点：逻辑电路的基本概念、符号表示、真值表以及简单逻辑电路的搭建与分析。

2. 教学难点：逻辑电路符号的识别和运用，真值表的编制方法。

四、教学方法：1. 采用讲授法，讲解逻辑电路的基本概念、符号表示、真值表和简单逻辑电路的搭建与分析。

2. 利用实验法，让学生动手搭建简单逻辑电路，提高实践操作能力。

3. 采用问答法，激发学生的思考，巩固所学知识。

4. 组织小组讨论，培养学生的团队协作精神。

五、教学准备：1. 教室环境布置，确保教学秩序井然。

2. 准备逻辑电路相关教材、课件、实验器材等教学资源。

3. 安排实验时间，确保学生有足够的时间进行实践操作。

4. 提前通知学生，做好准备。

六、教学过程：1. 导入新课：通过简单的生活实例，引发学生对逻辑电路的好奇心，激发学习兴趣。

2. 讲解基本概念：介绍逻辑电路的定义、作用和分类。

3. 讲解符号表示：讲解逻辑电路符号的识别和运用。

4. 编制真值表：讲解真值表的编制方法和应用。

5. 搭建与分析简单逻辑电路：介绍简单逻辑电路的搭建方法，分析电路的功能和工作原理。

6. 实验操作：安排学生进行简单逻辑电路的搭建和实验分析。

七、教学评价：1. 课堂表现：观察学生在课堂上的参与程度、提问回答等情况，评价学生的学习态度。

2. 实验报告：评估学生在实验过程中的操作技能、问题分析和解决能力。

简单的逻辑电路整体分析教学分析教科书从生活实例出发介绍了“与”“或”及“非”三种逻辑电路的逻辑关系，并在此基础上介绍了表示这三种逻辑关系的真值表。

学生刚学完稳恒电流及复杂电路分析，对电势等概念比较清晰，但分析复杂电路的水平有限，加上教材中本节属于对稳恒电流的补充，对后面的选修3－2中传感器知识起引领。

故应重点讲解“与”门、“或”门以及“非”门电路的特征、逻辑关系及表示法。

教科书通过演示实验让学生知道这些逻辑关系可以通过电路来实现，从而引入了门电路。

又从门电路的组合到“科学漫步”，让学生了解集成电路及应用领域。

教材中的重要思想1．教材中使用类比的思想，使学生便于接受逻辑运算关系；2．理论联系实际的思想；3．培养学生严密逻辑思维能力的思想。

教学目标1．知道数字电路和模拟电路的概念，了解数字电路的优点。

2．初步了解简单的逻辑电路及表示符号。

3．通过实验，理解“与”“或”及“非”逻辑电路中结果与条件的逻辑关系。

4．知道什么是真值表，会用真值表来表示一些简单的逻辑关系。

5．通过实验，观察门电路的作用，初步了解逻辑电路的基本原理以及在自动控制中的应用。

在对逻辑电路应用实例的分析中体会三种逻辑运算关系，体会逻辑电路在现实生活中的意义。

6．初步了解集成电路的简单原理。

关注我国集成电路以及元器件研究的发展情况，感受数字技术对现代生活的巨大改变。

教学重点难点1．知道最基本的逻辑电路“与”门、“或”门及“非”门的功能；2．理解各种门电路的逻辑关系；教学中可以从生活实例或演示实验现象入手，帮助学生理解三种逻辑关系。

3．什么是真值表？各个逻辑电路的真值表的填写。

4．能综合运用本节所学知识设计逻辑电路并在电路中填写恰当的电路符号。

学生对模拟信号和模拟电路的概念都能比较容易理解，但是，对信息社会中常提到的“数字”概念，认识是较模糊的。

数字信号是信息技术的基础，数字电路是如何处理数字信号的，分析最小数字电路单元的逻辑关系，理解数字电路处理逻辑关系的原理，这是理解数字电路的关键。

简单的逻辑电路教案一、课题：简单的逻辑电路二、教学目标：知识和技能：1、知道数字电路和模拟电路的概念，了解数字电路的优点。

2、知道“与”门、“或”门以及“非”门电路的特征、逻辑关系及表示法。

3、初步了解“与”门、“或”门以及“非”门电路在实际问题中的应用。

过程与方法：以实验教学为主体的媒体教学为辅的课堂教学模式；以对比教学为主线、联系生活实际为辅线开展课堂教学活动。

情感、态度和价值观：感受数字技术对现代生活的巨大改变；体验物理知识与实践的紧密联系。

三、教学重、难点：三种门电路的逻辑关系以及门电路的实际应用。

四、教学过程：演示实验引入课题火警报警装置用火柴点燃放在图示位置，结果听到喇叭鸣叫。

问：1、为什么会有这样的实验现象？2、中间的“黑盒子”是什么元件？实验装置图：我们今天的这节课就是要来探究实验现象产生的原因以及“黑盒子”里的元件。

为此让我们从稳恒电路的模拟世界进入实用的数字世界。

一、数字电路和模拟电路电子电路中的信号：1、模拟信号：幅度随时间连续变化的信号例：正弦波信号、锯齿波信号等。

2、数字信号：幅度不随时间连续变化,而是跳跃变化阅读材料（见附页）点燃的火柴引：数字电路的基本单元是逻辑电路,逻辑电路中最基本的电路叫做“门”电路, （门电路是一种有一个或多个输入端，只有一个输出端的开关电路，是数字电路的基本单元。

门电路就像一扇门，当具备开门条件时，输出端就有一个信号输出；反之，门关闭）。

它们在工作时输入端和输出端的电势只有两种情况:一种为高电势(如12V)，另一种为低电势(如0V), 电路工作好像处在一种“是”和“非”的判断之中，因此叫做逻辑电路。

首先来认识一下逻辑电路的种类：二、逻辑电路的种类“与”门、“或”门、“非”门以及“与非”门、“或非”门和“异或”门（符号略）今天我们主要的任务是了解“与”门、“或”门和“非”门的特点及其应用。

三、逻辑电路的特点1、“与”逻辑电路（and）演示实验（利用积件模拟教材演示实验）这是一个搭积木的过程，教师在电脑屏幕上将积木（元件）准备好，学生上讲台操作鼠标，按下其中任意一个T o gg le Sw itch(键)，LED（灯）不亮；当按下两个T o gg le Switch(键)，LED（灯）亮。

2.10简单的逻辑电路
教学目标
（1）使学生了解“与”“或”“非”逻辑的意义； （2）理解这些逻辑条件和结果间的关系； （3）会根据逻辑关系给出它的真值表； （4）了解集成电路的简单原理
教学重点：什么是真值表？各个逻辑电路的真值表的填写。

教学难点：能综合运用本节所学知识设计逻辑电路并在电路中填写恰当的电路符号。

教学过程：
第10节 简单的逻辑电路 1、门电路 （1）定义：
2、“与”门 （1）填写真值表1
（2）简单介绍电路的逻辑关系并举例： （3）“与”门电路符号：（ ）
3、“或”门 （1）填写真值表2
（2）简单介绍电路的逻辑关系并举例： （3）“或”门电路符号：（ ）
4、“非”门 （1）填写真值表3
（2）简单介绍电路的逻辑关系并举例
（3）“或”门电路符号：（）
5、逻辑电路的组合
（1）与非门（）
（2）或非门（）
6、课堂跟踪反馈
少一名副裁认为举重合格后才可以发出合格信号，试列出真值表。

2、如图表示输入端A、B的电势随时间的变化关系，完成下题。

求：图中输出端Y 随时间的变化的关系。

U A U B。

简单的逻辑电路[学习目标] 1.知道数字电路和模拟电路的概念，了解数字电路的优点． 2.知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法．(重点) 3.初步了解“与”门、“或”门、“非”门电路在实际问题中的应用．(难点)门电路和与门[先填空](1)数字电路：处理数字信号的电路．(2)门电路：具有逻辑功能的数字电路叫做逻辑电路，门电路是数字电路中最基本的逻辑电路．(3)“与”门①“与”逻辑关系：一个事件的几个条件都满足后该事件才能发生．②符号：，其中“&”具有“与”的意思，象征A与B两个输入端都是1时，输出端Y才是1.③真值表输入输出A B Y000010100111[再思考]如图2－11－1，为了方便及节约用电，宿舍楼楼道里安装有声光控灯，这种灯在有光或没有声音时，不亮；而在无光又有声音时，灯就会自动点亮．灯的控制里面有什么逻辑关系呢？图2－11－1【提示】说明灯的控制里面有“与”逻辑关系．[后判断](1)“与”门电路中，只有A、B两个输入端都是“0”时，输出端才是“1”．(×)(2)“与”门电路中，A、B两个输入端中只要有其中一个为“1”，输出端就为“1”．(×)“或”门和“非”门[先填空](1)“或”门①逻辑关系：某事件的发生有几个条件，但只要有一个条件满足，事件就能发生．③真值表输入输出A B Y00001 110 111 1(2)“非”门①逻辑关系：输出状态和输入状态相反．②符号：，其中矩形右侧小圆表示数字“0”，它与数字“1”象征着输入端为1时，输出端是0.③真值表输入输出A Y0 110(3)集成电路①构成：将组成电路的元件(如电阻、电容、晶体管等)和连线集成在一块基片上．②优点：体积小、方便、可靠，适于系列化、标准化生产等．[再思考]马路两旁的路灯，天黑了，路灯自动接通，天亮了，路灯又自动熄灭，它体现了什么逻辑关系？【提示】“非”逻辑关系[后判断](1)输入端为“1”时输出端是“0”的门电路就是“或”门．(×)(2)两个输入端都为“1”时，输出端为“1”的门电路就是“与”门．(×)学生分组探究一三种门电路的对比(对比分析) 第1步探究——分层设问，破解疑难1．若一个电路的两个开关同时闭合，电路中的用电器才工作，此电路存在什么逻辑关系？2．若一个电路的两个开关任意闭合其中一个，电路中的用电器就能工作，此电路存在何种逻辑关系？第2步 结论——自我总结，素能培养 三种电路 电路种类类比电路图逻辑关系“与”门两个电键都闭合是灯亮的充分必要条件，逻辑关系可示意为⎭⎪⎬⎪⎫A B ＝C “或”门两个电键都闭合是灯亮的充分但不必要条件，逻辑关系可示意为“非”门逻辑关系表示为A ⇒—C ，C 表示结果成立，—C 表示结果不成立.第3步 例证——典例印证，思维深化楼梯过道中的电灯往往采用如图2－11－2所示的电路控制．设高电压为“1”，低电压为“0”，试讨论灯泡L 的亮暗情况，列出真值表．图2－11－2输入输出A B Y【思路点拨】解答该题关键是标清楚A、B输入端的代码尽而结合电路情况，分清输出端(L)获取的电压．【解析】设高电压为“1”，低电压为“0”．由题图可知A接低，B接低，灯不亮；A接低，B接高，灯亮；A接高，B接低，灯亮；A接高，B接高，灯不亮，列出真值表如下.输入输出A B Y00001 110 1110【答案】见解析逻辑电路分析的三点注意(1)熟记“与”“或”“非”三种门电路的逻辑关系．(2)准确分析条件与结果之间的逻辑关系．(3)根据门电路的特点正确填写真值表．第4步巧练——精选习题，落实强化1．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成票或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系()A．“与”门B．“或”门C．“非”门D．“与非”门【解析】所有常任理事国都不反对，提案才能通过，符号“与”的逻辑关系，故应为“与”门．【答案】 A2．走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么设计的电路为() A．“与”门电路B．“非”门电路C．“或”门电路D．上述答案都有可能【解析】不论用哪一个开关接通都能使电灯点亮，这体现了“或”逻辑关系．【答案】 C学生分组探究二对“复合”门电路的理解(深化理解) 第1步探究——分层设问，破解疑难1．由两个基本门电路组合在一起的复合门电路的输出是怎样确定的呢？2．你知道由三种基本门电路能组合成多少种复合门电路吗？第2步结论——自我总结，素能培养1．“与非”门：一个“与”门电路和一个“非”门电路组合在一起，组成一个复合门电路，称为“与非”门，如图所示．可简化为其真值表为输入输出输入输出A1B1Y1A2Y20000 10100 11000 1111102.“或非”门：一个“或”门电路和一个“非”门电路组合在一起，组成一个“或非”门，如图所示．可简化为其真值表为输入输出输入输出A1B1Y1A2Y20000 1011101011011110第3步例证——典例印证，思维深化如图2－11－3，低电位报警器由两个基本门电路与蜂鸣器组成，该报警器只有当输入电压过低时蜂鸣器才会发出警报．其中() A．甲是“与门”，乙是“非门”B．甲是“或门”，乙是“非门”C．甲是“与门”，乙是“或门”D．甲是“或门”，乙是“与门”图2－11－3【解析】由“与门”和“非门”的真值表可知选项A错．由“或门”和“非门”的真值表可判断，选项B正确．由“与门”和“或门”的真值表可以判断，选项C错．由“或门”和“与门”的真值表可判断，选项D错．【答案】 B复合门电路真值表的确定方法1．如果A、B输入分别经过一个“非”门电路，它们各自的输出Y1、Y2又组成一个“与”门电路或“或”门电路，最后输出Y，则Y的值直接取决于Y1、Y2；2．判断复合门电路的最终输出结果时，分析思路一般是“从前向后”，先分析第一个门电路的输出结果，再判断第二个，依此类推．。

简单的逻辑电路说课《简单的逻辑电路》说课稿武威一中李永恒一、说教材的地位和作用《简单的逻辑电路》是人教版教材物理选修3-1第二章第11节的内容，是按新课程标准加入的全新的知识。

在此之前，学生们已经学习了电路的组成和简单的串联、并联电路知识,这为本节内容的学习起到了铺垫的作用。

同时也是为选修3-2传感器的教学做准备，符合学生的认知发展。

同时本节内容与实际联系紧密，紧跟时代的发展，体现了时代性，有利于培养学生的科学素养。

二、说教学目标1．知识与技能（1）知道三种门电路的逻辑关系、符号及真值表；（2）会用真值表表示一些简单的逻辑关系；（3）会分析、设计一些简单的逻辑电路。

2．过程与方法（1）通过实例理解“与”、“或”、“非”逻辑电路中结果与条件的逻辑关系；（2）通过简单的逻辑电路设计，体会逻辑电路在生活中的意义。

3．情感态度与价值观（1）感受数字技术对现代生活的巨大改变，关注我国集成电路以及元器件研究的发展情况；（2）学生在自主探究、交流合作中获得知识，体会学习的快乐。

三、说教学的重、难点教学重点：三种最基本逻辑电路的功能、三种门电路的真值表及符号。

重点的依据：只有掌握了三种最基本逻辑电路的功能、三种门电路的真值表及符号，才能分析、设计简单的逻辑电路。

教学难点：理解“与”门、“或”门、“非”门在实际电路中的应用。

难点的依据：分析、设计简单的逻辑电路除了掌握三种最基本逻辑电路的功能、三种门电路的真值表及符号外，还要用到分压电路、热敏电阻计二极管等这方面的基础知识，对学生的能力要求较高。

四、说教法设计的内容主要包括四个方面：一是逻辑电路的基本概念；二是“与”门、“或”门、“非”门的功能；三是简单组合逻辑电路的功能；四是门电路在生产、生活中的应用。

设计的基本思路是：以实验和PPT课件展示的实例为基础，分析现象、归纳结论、实际应用、知识迁移，理解门电路的功能及其应用。

设计要突出的重点是：三种最基本逻辑电路的功能、三种门电路的真值表及符号。

简单的逻辑电路1、教材分析在学生学习了“闭合电路的欧姆定律”内容之后编排的，也是新课程改革后加进来的一节内容，是复杂电路分析的基础，在现实生活中有着广泛的应用。

通过本节的学习，能使学生对物理学产生一定的兴趣，学以致用，增强动手能力.因此，本节是本章乃至整个电路部分的重要内容2、教学目标知识与技能：（1）了解门电路在技术中的应用（2）知道三种基本的门电路，理解它们现实的逻辑关系及符号过程与方法：（1）观察基本逻辑电路的实验现象，培养学生的信息收集和处理能力，交流和合作能力（2）经历门电路的实验探究过程，认识科学探究对认识客观世界和物理规律的重要意义情感、态度、价值观：了解，体会门电路在技术和生活中的应用，增强对物理学的好奇心和求知欲3、教学重点和难点重点：门电路难点：门电路在电路分析中的应用二、学情分析知识基础：闭合电路的欧姆定律的有关知识起点能力：具备一定的实验操作、观察和分析物理现象的能力，具备一定的逻辑推理能力三、说教学方法1、演示实验法：实验是学生认知规律的最好的方法，最具有说服力。

2、启发式法：在规律得出的过程中需要教师的点拨来帮助学生完成思维的跳跃。

3、讲练结合式：结合本节内容，给出相应的练习，随时发现学生的错误，并引导分析其错误原因，把教师的主导作用与学生的主体作用结合起来，巩固强化有关知识。

四、说教学过程设计（一）、新课导入（1）演示：一盏神奇的灯接通电源，灯不亮；有声，灯不亮；挡住光线，全场安静，灯不亮；挡住光线，拍手，灯亮。

点评：通过演示声光控感应灯，引发学生好奇心理和探究欲望。

（2）教师简介：身边的“数字”话题：数码产品、数字电视、DIS实验、家电等。

这些电器中都包含了“智能”化逻辑关系，今天我们就来学习简单的逻辑电路。

（二）进行新课教师介绍：A、数字信号与模拟信号（1）数字信号在变化中只有两个对立的状态：“有”，或者“没有”。

而模拟信号变化则是连续的。

（2）调节收音机的音量，声音连续变化，声音信号是“模拟”量。
