泵出口止回阀的选型

止回阀选型标准止回阀的选型标准内容如下：1、为了防止介质逆流，在设备、装置和管道上都应安装止回阀；2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；3、一般在公称通径50mm的水平管道上都应选用卧式升降止回阀；4、直通式升降止回阀只能在水平管道安装；5、对于水泵进口管路，宜选用底阀，底阀一般只安装在泵进口的垂直管道上，并且介质自下而上流动；6、升降式较旋启式密封性好，流体阻力大，卧式宜装在水平管道上，立式装在垂直管道上；7、旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜的管线上，如装在垂直管道上，介质流向要由下而上；8、旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力，公称压力可达到42MPa，而且公称通径也可以做到很大，最大可以达到2000mm以上。

根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。

介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。

介质工作温度范围在-196800℃之间；9、旋启式止回阀适用场合是低压大口径，而且安装场合受到限制；10、蝶式止回阀的安装位置不受限制，可以安装在水平管路上，也可以安装在垂直或倾斜的管线上；11、隔膜式止回阀适用于易产生水击的管路上，隔膜可以很好地消除介质逆流时产生的水击，它一般使用在低压常温管道上，特别适用于自来水管道上，一般介质工作温度在-12120℃之间，工作压力12、球形止回阀适用于中低压管路，可以制成大口径；13、球形止回阀的壳体材料可以用不锈钢制作，密封件的空心球体可以包裹聚四氟乙烯工程塑料，所以在一般腐蚀性介质的管路上也可应用，工作温度在-101150℃之间，其公称压力4.0MPa，公称通经范围在DN200DN1200之间；14、对于不可压缩性流体用止回阀选择时首先要对所需要的关闭速度进行评估，第二步是选择可能满足所需要的关闭速度的止回阀的类型；15、对于可压缩性流体用止回阀选择时可以根据不可压缩性流体用止回阀的类似方法来进行选择，如果介质流动范畴很大，则用于可压缩性流体的止回阀可使用一减速装置，如果介质流连续不段地快速停止和启动，如压缩机的出口那样，则使用升降式止回阀；16、止回阀应确定响应的尺寸，阀门供应商必须提供选定尺寸的资料数据，这样就能找到给定流速下阀门全开时的阀门尺寸大小；17、对于DN50mm以下的高中压止回阀，宜选用立式升降止回阀和直通式升降止回阀；18、对于DN50mm以下的低压止回阀，宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；19、对于DN大于50mm、小于600mm的高中压止回阀，宜选用旋启式止回阀；20、对于DN大于200mm、小于1200mm的中低压止回阀，宜选用无磨损球形止回阀；21、对于DN大于50mm、小于2000mm的低压止回阀，伊选用蝶式止回阀和隔膜式止回阀；22、对于要求关闭时水击冲击比较小或无水击的管路，宜选用缓闭式旋启止回阀和缓闭式蝶形止回阀。

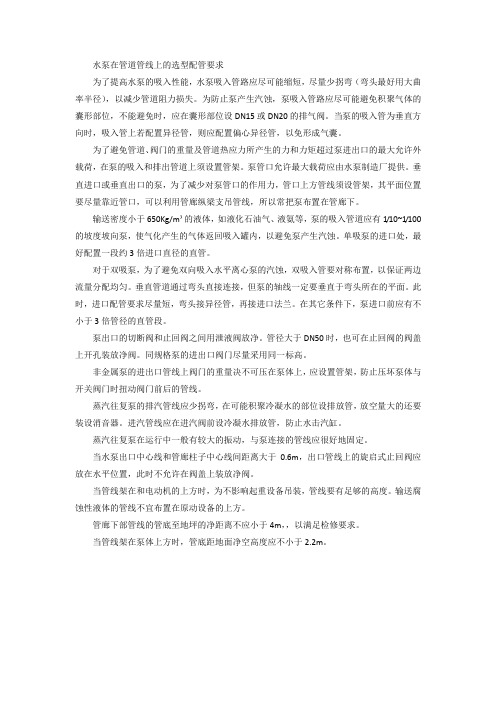

水泵在管道管线上的选型配管要求为了提高水泵的吸入性能，水泵吸入管路应尽可能缩短，尽量少拐弯（弯头最好用大曲率半径），以减少管道阻力损失。

为防止泵产生汽蚀，泵吸入管路应尽可能避免积聚气体的囊形部位，不能避免时，应在囊形部位设DN15或DN20的排气阀。

当泵的吸入管为垂直方向时，吸入管上若配置异径管，则应配置偏心异径管，以免形成气囊。

为了避免管道、阀门的重量及管道热应力所产生的力和力矩超过泵进出口的最大允许外载荷，在泵的吸入和排出管道上须设置管架。

泵管口允许最大载荷应由水泵制造厂提供。

垂直进口或垂直出口的泵，为了减少对泵管口的作用力，管口上方管线须设管架，其平面位置要尽量靠近管口，可以利用管廊纵梁支吊管线，所以常把泵布置在管廊下。

输送密度小于650Kg/m³的液体，如液化石油气、液氨等，泵的吸入管道应有1/10~1/100的坡度坡向泵，使气化产生的气体返回吸入罐内，以避免泵产生汽蚀。

单吸泵的进口处，最好配置一段约3倍进口直径的直管。

对于双吸泵，为了避免双向吸入水平离心泵的汽蚀，双吸入管要对称布置，以保证两边流量分配均匀。

垂直管道通过弯头直接连接，但泵的轴线一定要垂直于弯头所在的平面。

此时，进口配管要求尽量短，弯头接异径管，再接进口法兰。

在其它条件下，泵进口前应有不小于3倍管径的直管段。

泵出口的切断阀和止回阀之间用泄液阀放净。

管径大于DN50时，也可在止回阀的阀盖上开孔装放净阀。

同规格泵的进出口阀门尽量采用同一标高。

非金属泵的进出口管线上阀门的重量决不可压在泵体上，应设置管架，防止压坏泵体与开关阀门时扭动阀门前后的管线。

蒸汽往复泵的排汽管线应少拐弯，在可能积聚冷凝水的部位设排放管，放空量大的还要装设消音器。

进汽管线应在进汽阀前设冷凝水排放管，防止水击汽缸。

蒸汽往复泵在运行中一般有较大的振动，与泵连接的管线应很好地固定。

当水泵出口中心线和管廊柱子中心线间距离大于0.6m，出口管线上的旋启式止回阀应放在水平位置，此时不允许在阀盖上装放净阀。

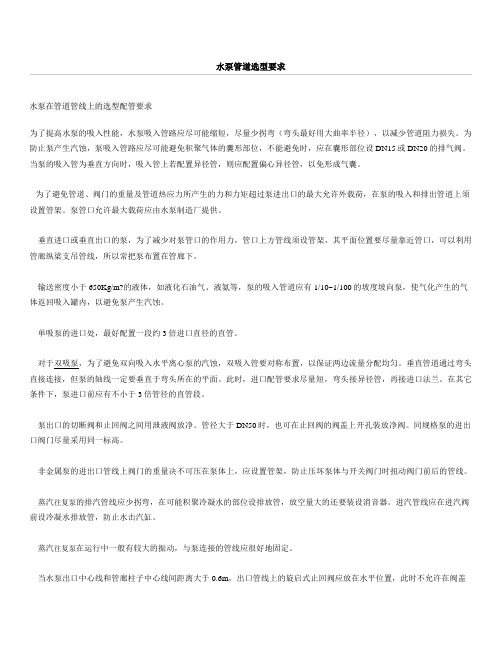

水泵管道选型要求水泵在管道管线上的选型配管要求为了提高水泵的吸入性能，水泵吸入管路应尽可能缩短，尽量少拐弯（弯头最好用大曲率半径），以减少管道阻力损失。

为防止泵产生汽蚀，泵吸入管路应尽可能避免积聚气体的囊形部位，不能避免时，应在囊形部位设DN15或DN20的排气阀。

当泵的吸入管为垂直方向时，吸入管上若配置异径管，则应配置偏心异径管，以免形成气囊。

为了避免管道、阀门的重量及管道热应力所产生的力和力矩超过泵进出口的最大允许外载荷，在泵的吸入和排出管道上须设置管架。

泵管口允许最大载荷应由水泵制造厂提供。

垂直进口或垂直出口的泵，为了减少对泵管口的作用力，管口上方管线须设管架，其平面位置要尽量靠近管口，可以利用管廊纵梁支吊管线，所以常把泵布置在管廊下。

输送密度小于650Kg/m?的液体，如液化石油气、液氨等，泵的吸入管道应有1/10~1/100的坡度坡向泵，使气化产生的气体返回吸入罐内，以避免泵产生汽蚀。

单吸泵的进口处，最好配置一段约3倍进口直径的直管。

对于双吸泵，为了避免双向吸入水平离心泵的汽蚀，双吸入管要对称布置，以保证两边流量分配均匀。

垂直管道通过弯头直接连接，但泵的轴线一定要垂直于弯头所在的平面。

此时，进口配管要求尽量短，弯头接异径管，再接进口法兰。

在其它条件下，泵进口前应有不小于3倍管径的直管段。

泵出口的切断阀和止回阀之间用泄液阀放净。

管径大于DN50时，也可在止回阀的阀盖上开孔装放净阀。

同规格泵的进出口阀门尽量采用同一标高。

非金属泵的进出口管线上阀门的重量决不可压在泵体上，应设置管架，防止压坏泵体与开关阀门时扭动阀门前后的管线。

蒸汽往复泵的排汽管线应少拐弯，在可能积聚冷凝水的部位设排放管，放空量大的还要装设消音器。

进汽管线应在进汽阀前设冷凝水排放管，防止水击汽缸。

蒸汽往复泵在运行中一般有较大的振动，与泵连接的管线应很好地固定。

当水泵出口中心线和管廊柱子中心线间距离大于0.6m，出口管线上的旋启式止回阀应放在水平位置，此时不允许在阀盖上装放净阀。

锻钢止回阀有二种体盖连接设计形式：第一种是体盖螺栓连接锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修；第二种体盖全焊密封锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，全焊密封，优点是无泄漏。

锻钢止回阀阀瓣形式还分别有截流形，针形，球形您可以根据实际情况合理选用我们的阀门。

简介止回阀(One-way valve)：止回阀又称止逆阀、单向阀或逆止阀，其作用是防止管路中的介质定向流动而不致倒流的功能。

水泵吸水管的底阀也止回阀(13张)属于止回阀类。

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和卧式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。

止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

结构止回阀(Check Valve)：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和直通式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为蝶式双瓣、蝶式单瓣、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。

安装止回阀(Check Valve)的安装应注意以下事项1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。

2、安装时注意介质流动的方向应与阀体所标箭头方向一致。

3、升降式垂直瓣止回阀应安装在垂直管道上。

4、升降式水平瓣止回阀应安装在水平管道上。

分类按材质1.铸铁止回阀2.黄铜止回阀3.不锈钢止回阀不锈钢止回阀4.碳钢止回阀5.铸钢止回阀按功能1.DRVZ静音式止回阀2.DRVG静音式止回阀止回阀( Check Valve)：是能自动阻止流体倒流的阀门。

锻钢止回阀有二种体盖连接设计形式：第一种是体盖螺栓连接锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修；第二种体盖全焊密封锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，全焊密封，优点是无泄漏。

锻钢止回阀阀瓣形式还分别有截流形，针形，球形您可以根据实际情况合理选用我们的阀门。

简介止回阀(One-way valve)：止回阀又称止逆阀、单向阀或逆止阀，其作用是防止管路中的介质定向流动而不致倒流的功能。

水泵吸水管的底阀也止回阀(13张)属于止回阀类。

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和卧式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。

止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

结构止回阀(Check Valve)：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和直通式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为蝶式双瓣、蝶式单瓣、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。

安装止回阀(Check Valve)的安装应注意以下事项1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。

2、安装时注意介质流动的方向应与阀体所标箭头方向一致。

3、升降式垂直瓣止回阀应安装在垂直管道上。

4、升降式水平瓣止回阀应安装在水平管道上。

分类按材质1.铸铁止回阀2.黄铜止回阀3.不锈钢止回阀不锈钢止回阀4.碳钢止回阀5.铸钢止回阀按功能1.DRVZ静音式止回阀2.DRVG静音式止回阀止回阀( Check Valve)：是能自动阻止流体倒流的阀门。

止回阀技术参数【原创版】目录1.止回阀的定义与作用2.止回阀的分类3.止回阀的主要技术参数4.影响止回阀选型的因素5.止回阀的安装与维护正文1.止回阀的定义与作用止回阀，又称单向阀，是一种自动阀门，用于管路中，主要作用是防止介质倒流，保证管路中的介质按一定方向流动。

在工程中，止回阀的应用可以减少泵及管路的磨损，避免因介质倒流而引起的事故，保证设备的正常运行。

2.止回阀的分类根据结构和密封原理的不同，止回阀可分为以下几类：（1）旋启式止回阀：依靠介质的压力使阀瓣旋转达到开启或关闭的目的。

结构简单，操作方便，适用于低温、高压介质。

（2）升降式止回阀：通过阀瓣的上下移动实现开启和关闭。

密封性能好，适用于高温、高压介质。

（3）蝶式止回阀：采用蝶式结构，结构简单，操作轻便，适用于中低压介质。

3.止回阀的主要技术参数止回阀的主要技术参数包括：公称压力、公称通径、阀体材料、密封面材料、阀瓣形式、连接方式等。

这些参数直接影响止回阀的使用范围、性能和寿命。

4.影响止回阀选型的因素选择止回阀时，应考虑以下因素：（1）介质的性质：包括介质的流向、压力、温度、腐蚀性等。

（2）阀门的安装位置：水平、垂直或其他特殊位置。

（3）工作条件：如连续工作、间歇工作、高温、高压等。

（4）设备的配置要求：如法兰、螺纹、焊接等连接方式。

5.止回阀的安装与维护（1）安装时，应确保止回阀的进出口方向与设计一致，并保证阀门与管路的连接牢固。

（2）使用过程中，应定期检查止回阀的密封性能、阀瓣的灵活性等，发现问题及时处理。

（3）维护时，要定期清洗、润滑阀门，检查密封面磨损情况，及时更换磨损严重的零部件。

CVKR静音式止回阀概述；大口径静音止回阀采用符合水力学的轮廓设计，取得较佳的流线型水路，内部附近有导流体的设计能保证最小的压力损失。

静音式止回阀安装于水泵出水口处，可在水流倒前先行快速关闭，避免产生水锤、水击声和破坏性冲击，以达到静音、防止倒流和保护设备的目的。

广泛用于给排水、消防、暖通、工业等系统。

技术参数：材质说明：主要外形尺寸：CVWR型对夹式静音止回阀概述：对夹式静音止回阀采用流体型设计,水头损失较小;内部弹簧可加速关闭,达到静音效果;金属对确保密封的可靠性;安装空间小.可安装于水泵出水口处,能避免产生水锤、水击声和破坏性冲击，达到防止逆流和保护设备的目的。

广泛用于给排水、消防、建筑、暖通、工业系统。

技术参数：材质说明：主要外形尺寸：单位:mm（法兰钻孔按GB/T17241.6-1998标准）DHH44X/H微阻缓闭消声止回阀结构特点：DHH44XH-1016型微阻缓闭止回阀主要用于工业、城市给排水管道和高层住宅、高级宾馆、加压输水泵的出口处。

在设计上充分考虑了使用环境的要求，采用斜板式结构，达到无震动、无噪音、运行平稳，确保宾馆、住宅环境安静，并具有节能的效果。

用延缓关闭的方式使局部倒流水向系统内泄流，从而大大降低了停泵倒流的水压冲力，消除了破坏性水锤峰值的产生，截流密封采用了丁腈橡胶，密封性能好、减震耐磨、使用寿命长、维修方便等特点。

主要零件材料：主要技术参数：主要外形尺寸：（法兰连接尺寸：按JB/T79-94标准）H44X(SFCV)橡胶瓣止回阀概述：橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。

其中橡胶胍由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开头寿命可达100万次。

该阀采用全流面积式设计，具有水头损失小，不易堆积杂物，维修简便等特性。

该阀主要适用于给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵迫害。

该阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。

止回阀概述止回阀就是逆成为一套流阀、逆止阀、背压阀、单向阀。

止回阀安装在管道上，即成为一套完成的管系部件之一，防止水锤的出现。

止回阀的分类1、按结构分类1）旋启式止回阀这类止回阀的关闭件一阀瓣绕置于阀座外的销轴旋转。

较为普遍的单瓣止回阀，工程直径一般为50-500mm。

多瓣止回阀，一般大于DN600mm。

2）升降式止回阀这类止回阀的关闭件沿着阀体中轴线移动。

中轴升降式止回阀、球瓣升降式止回阀装在水平管道上，球形阀瓣式止逆阀用于物料较脏。

止逆底阀只能用于泵吸入管底部的升降式止回阀。

弹簧载荷环形阀瓣升降式止回阀、角式升降式止回阀用于垂直管道上。

倾斜式柱塞阀瓣升降式止回阀、止回截止阀用于垂直管道、水平管道上。

3）碟式止回阀碟式止回阀是阀瓣围绕阀座内的销轴旋转的止回阀，安装在水平管道上和垂直管道上，密封性能较差。

4）管道式止回阀阀瓣沿着阀体中心线移动的止逆阀。

5）空排止回阀特殊用途的止回阀，用于锅炉给水泵的出口，放置介质倒流和空排作用。

6）隔膜式止回阀一种新的结构，受用温度及压力受限制，温度小于70度，压差小雨0.1MPa。

7）无磨损球形止回阀DN200-DN400一般单球，DN450-DN1000是多球，防水击值较高，仅为旋启式止回阀的45%。

8）浮球式衬氟塑料止回阀。

用于强酸、强碱，温度15度，压力小于0.6MPa。

2、按压力分类1）真空止回阀压力小于0.1MPa。

2）低压止回阀压力小雨1.6MPa3) 中压止回阀压力2.5MPa-6.3MPa4）高压止回阀压力10.0MPa-80.0MPa。

5）超高压止回阀压力100MPa以上。

3、按温度分类1）常温止回阀-29度-120度2）高温止回阀大于450度3）中温止回阀120度~450度4、按阀体材料1）非金属材料止回阀止回阀的阀体、阀盖为陶瓷、玻璃钢、工程塑料等。

2）金属材料止回阀止回阀阀体、阀盖为铜合金、铝合金、钛合金、镍合金、蒙乃尔合金、铸铁、碳素钢、低合金钢、高合金钢、不锈钢等。

泵出口止回阀的选型、安装、保护措施1.泵出口止回阀门"止回阀的选型一般的泵站工程情况，对于泵出口止回阀的选择，应遵循以下原则；对泵出口管路口径较小的管路，即DN<；50mm时，应选用升降式止回阀。

对泵出口管路口径DN&ge；50mm的管路，应选用旋启式止回阀旋启式止回阀可以水平或垂直安装。

旋启式止回阀阀瓣绕转轴作旋转运动，其流体阻力一般小于升降式止回阀，它适用于较大口径的场合，安装位置不受限制，通常安装于水平管路，它适用与较大口径的场合。

根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。

单瓣旋启式止回阀一般使用与中等口径的场合。

大口径管路选用单瓣旋启式止回阀时，为减小水锤压力，最好采用能减小水锤压力的缓闭止回阀。

双瓣旋启式止回阀适用与大中口径管路。

对夹双瓣旋启式止回阀结构小、重量轻，是一种较快的止回阀；多瓣旋启式止回阀适用与大口径管路。

2.泵出口止回阀的安装①旋启式止回阀一般安装在水平管道上：对于口径DN~80mm的止回阀，也可安装在垂直或向上倾斜的管道上。

②直通式升降式止回阀应安装在水平管道上；立式升降式止回阀必须安装在垂直管道上，介质为自下而上流动。

③由于止回阀容易损坏，因此，应靠近泵出口安装止回阀，在止回阀上部设有切断阀（一般用球阀或闸阀），方便检修。

④为便于止回阀拆卸前泄压，对于止回阀本身不带放净阀的，应在止回阀与切断阀之间加装泄压用放净阀。

3.防止水力冲击对止回阀密封面损坏的保护措施止回阀的设置，起到了防止物料倒流，避免泵叶轮遭受液击的作用。

但就止回阀本身而言，设置不当，会造成水击所产生的阀瓣对阀座的突然撞击，损及止回阀密封面。

因此，应采取以几点保护措施。

1、对于泵出口设置>80mm的旋启式止回阀，应采用水平安装方式，以减弱阀瓣回座及产生的撞击。

2、对于泵出口止回阀口径>=150mm的管路，应在止回阀前后设置旁路，防止阀前压力上升过高，对止回阀密封面造成的损害。

泵出口单向止回阀设置的标准
泵出口单向止回阀的设置标准主要取决于具体的工程和管道系统要求，以确保其正常运行和安全性。

以下是具体的设置标准：
1. 安装位置：单向止回阀应安装在泵的出口管道上，距离泵出口应足够近，以最大程度地减小逆流的可能性。

2. 流量标准：在选择止回阀大小时，需要参考泵的流量。

一般来说，流量越大，需要的止回阀也越大。

具体来说，流量在200m³/h以下的泵，止回阀大小以管道直径的80%\~100%为宜；流量在200m³/h以上，止回阀大小以管道直径的80%\~90%为宜；流量大于500m³/h的泵，止回阀大小以管道直径的70%\~80%为宜。

以上信息仅供参考，如需了解更多信息，建议咨询专业工程师。

生活水泵房阀门标准
一、阀门类型
1.闸阀：用于截断或接通管路中的介质，适用于多种流体介质。

2.截止阀：用于调节和控制介质流量，具有较好的密封性能。

3.止回阀：用于防止介质倒流，适用于水泵出口和进口。

4.球阀：具有较好的流通性能，适用于各种流体介质。

5.蝶阀：适用于大口径管道，具有较好的调节性能。

二、阀门材料
1.铸铁：适用于水、蒸汽等介质。

2.铸钢：适用于高温、高压流体介质。

3.不锈钢：适用于腐蚀性介质，如酸、碱等。

4.铜合金：适用于给水管道。

三、阀门尺寸
1.阀门尺寸应符合设计要求，根据管道直径和流量确定。

2.阀门尺寸应符合国家相关标准。

四、阀门压力等级
1.阀门压力等级应符合设计要求，根据管道工作压力确定。

2.阀门压力等级应符合国家相关标准。

五、阀门密封性能
1.阀门密封性能应符合设计要求，确保无泄漏。

2.阀门密封性能应符合国家相关标准。

六、阀门操作方式
1.手动手轮操作：适用于小口径阀门，人力操作方便。

2.电动操作：适用于大口径阀门，自动化程度高。

3.气动操作：适用于远程控制，需要外部气源。

七、阀门标识
1.阀门标识应清晰、耐久，包括型号、规格、生产厂家等信息。

2.阀门标识应易于识别，方便维护和管理。

八、阀门检验与试验标准
1.阀门出厂前应进行检验与试验，确保质量合格。

2.阀门安装后应进行压力试验，确保无泄漏。

3.阀门定期应进行维护保养和检修，确保正常运行。

4.阀门检验与试验标准应符合国家相关标准。

止回阀都有哪些分类最近一个山东聊城的我司合伙人牵线介绍的一个化工厂项目中，甲方着重提到了关于止回阀问题，其实止回阀是一种自动阀门，主要用于防止介质倒流，保护管道、泵和其他设备。

止回阀的选型是一个重要的环节，因为它需要满足特定的工况条件，包括流体的性质、流量、压力和温度等。

以下是被告阀门对于止回阀的分类及其特点：1. 结构分类升降式止回阀立式升降止回阀：适用于垂直管道，介质进出口通道方向与阀座通道方向相同，流动阻力较小。

卧式升降止回阀：适用于水平管道，阀瓣沿着阀体垂直中心线滑动。

旋启式止回阀单瓣式：适用于中等口径的管路。

双瓣式：适用于大中口径管路。

多瓣式：适用于大口径管路，可以做成很高的工作压力，公称压力可达到42MPa 。

蝶式止回阀- 适用于水平或垂直管道，结构简单、流阻较小，水锤压力亦较小。

隔膜式止回阀- 采用隔膜作为启闭件，适用于易产生水击的管路上，隔膜可以很好地消除介质逆流时产生的水击。

球形止回阀- 适用于中低压管路，可以制成大口径，密封件是包覆橡胶的球体，因此密封性能好、运行可靠、抗水击性能好。

北高科阀门的合伙人招募计划长期开展中，如果您在您当地或者某个工业园区有一些较好的人脉资源欢迎成为我司合伙人，合作共赢。

加☆☆号北高科阀门2. 材质分类止回阀的材质可以根据使用介质的性质来选择，包括但不限于铸铁、黄铜、不锈钢和碳钢等。

3. 功能分类静音式止回阀：适用于需要减少噪声的场合。

橡胶瓣逆止阀：适用于生活用水管网中，但不适用于沉积物多的污水。

双瓣逆止阀：适用于给水系统、石油、化工、冶金等工业部门。

4. 安装方法旋启式止回阀：安装位置不受限制，可以安装在水平、垂直或倾斜的管线上。

升降式止回阀：阀瓣沿着阀体垂直中心线滑动，只能安装在水平管道上。

蝶式止回阀：结构简单，只能安装在水平管道上，密封性较差。

5. 注意事项- 在管道系统中不要让止回阀承受重量，大型的止回阀应独立支撑。

- 安装时注意介质流动的方向应与阀体所标箭头方向一致。

工程设计中的阀门类别选用选用时须考虑的因素选择阀门是根据操作和安全及经济的合理性，综合平衡比较的经验结果。

在选择阀门之前必须提出下述原始条件：一.物性(1) 物料状态a．气体物料的物料状态包括有关物性数据，纯气体还是混合物，是否有液滴或固体微粒，是否有易凝结的成份。

b．液体物料的物料状态包括：有关物性数据，纯组份或混合物是否含易挥发组份或溶解有气体(压力降低时可析出形成二相流)，是否含固体悬浮物，以及液体的粘稠度、凝固点或倾点等。

(2) 其它性质；包括腐蚀性、毒性、对阀门结构材料的溶解性，是否易燃易爆等性能。

这些性能有时不只影响材质，还会引起结构上的特殊要求，或需要提高管道等级。

二.操作状态下的工作条件(1) 按正常工作条件下的温度和压力，还需结合开停工或再生时的工作条件。

a．泵出口阀应考虑泵的最大关闭压力等。

b．当系统再生韫度高出正常温度很多，而压力却有所降低，对这种类型的系统，要考虑温度和压力综合的影响。

c．操作的连续程度：即阀门开闭的频率，也影响到对耐磨损程度的要求，开关较频繁的系统，应考虑是否安装双阀。

(2) 系统允许的压力降a．系统允许压力降较小，或允许压力降不小但不需要进行流量调节时，则应选用压力降较小的阀型如闸阀、直通的球阀等。

b．需要调节流量，则应选择调节性能较好，具有一定压力降的阀型(压力降占整个管道压力降的比例与调节的灵敏度有关)。

(3) 阀门所处的环境：在寒冷地区的室外，特别是对化学物料，阀体材质一般不可用铸铁而应选用铸钢(或不锈钢)。

三.阀门功能(1) 切断：几乎所有的阀门都具有切断功能。

单纯用于切断而不需调节流量则可选用闸阀，球阀等，要求迅速切断时，则以旋塞、球阀、蝶阀等较为适宜。

截止阀则既可调节流量又可切断。

蝶阀也可适于大流量的调节。

(2) 改变流向：选用两通(通道为L形)或三通(通道为了形)球阀或旋塞，可以迅速改变物料流向，且由于一个阀门起到两个以上直通阀门的作用，可简化操作，使切换准确无误，并能减少所占空间。

锅炉给水和蒸汽切断用阀，它具有升降式止回阀和截止阀或角阀的综合机能。
此外，还有—些不适用于泵出口安装的止回阀，如底阀、弹簧式止回阀，Y型止回阀等止回阀。
四、碟式止回阀：阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单，只能安装在水平管道上，密封性较差。
二、旋启式止回阀：旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
止回阀分类大全说明：
一、升降式止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，升降式止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。其结构与截止阀相似，阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。直通式升降式止回阀介质进出口通道方向与阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。
五、管道式止回阀：阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。

2019.12科学技术创新-143-供水管线泵站用止回阀的选型分析曹彬(上海冠龙阀门机械有限公司，上海201802)摘要：本文引用国外相关文献资料关于止回阀特性的相关理论，结合实验数据及权威机构的检测报告及相关测试项目的测试值，用止回阀动态特性及流量参数特性二方面作为优选阀门的指标，以顺应供水管线的运行安全及节能方面的基本要求。

并着重研究分析了静音止回阀(Nozzle check valve)设计结构上的技术特点，并对此阀在工程上的优化应用提供笔者在选型上的建议。

关键词：止回阀；关闭特性;负加速度；动态特性;停泵水锤；水损；流量系数中图分类号:TU821.3,TH137.52+3文献标识码：A1概述对于常见的供水管道系统，泵出口通常装有止回阀,此止回阀对于防止动力突然中断时因逆流引起的泵机组飞速反转起着非常重要的作用。

另外,止回阀若选用不理想(匹配不佳)，将在关闭时产生严重的水锤。

一般发生在系统流动状态发生突变时,具体反映在水击压力的形态上,有时水击压力值轻则会大大超过系统的工作压力，重则不仅损坏泵岀口排放止回阀，同时还对上下游零件造成损坏.泵的倒转。

故分析止回阀的动力性能特性和选用性能优良的止回阀对确保供水系统的安全具有十分重要的意义。

同时止回阀是靠水流开启，故降流阻节能也是不可忽视的问题。

2关闭特性止回阀按其启闭件的位移方式大致可分为:升降式、旋启式二大类：从关闭速度来分可分为：快速闭和缓闭(一般采用二段式关闭)其关闭特性各异。

在分析关闭特性前先了解以下在停泵时水流的变化情况，从理论上讲，停泵瞬间水有一个从正流T减速正流-0点-逆流加速逆流的变化过程。

也就是说，水从正向流动到逆向流动之间有一个0流速点，此时流动瞬间停止，若能使阀瓣正好在此时关闭，则液流的惯性冲击力最小，水击压力升值也为最小，这是止回阀的最佳关闭模式，关闭特性最为理想。

但由于工程实际情况错综复杂及阀门的机构上的因素，想真正做到0流速关闭不容易，对阀门而言，结构上如考虑增加关闭速度的若干措施，则有利于是阀门在接近0流速点或逆流刚形成时关闭，以力求达到无水击或减轻水击的目标。

给排水阀门类型及选用一、阀门在使用中经常存在的问题1.锈蚀严重：开启困难、打不开、关不严;2.密封不严：漏水严重;3.材料质量差：强度低且易生锈,开启时阀柄轮破裂,阀杆被扭断,阀体出现裂纹;二、阀门的分类1.阀门的种类很多,详见阀门术语GB/T21465-2008;在建筑给排水工程中常用的阀门按阀体结构形式与功能可分为：截止阀、闸阀、蝶阀、球阀、旋塞阀、止回阀、减压阀、水力控制阀、安全阀、排气阀、疏水阀、电磁阀等;按照驱动动力分为：手动、电动、液动、气动等；按照工程压力分高压PN100～PN1000,不含PN100、中压PN16～PN100,不含PN16、低压≤PN16、超高压阀门≥PN10004类；按温度分：高温t﹥425℃、中温120℃≤t≤425℃、常温-29℃＜t＜120℃、低温-100℃≤t≤-29℃、超低温t＜-100℃阀门;建筑给排水工程中常用的大都为低压常温或中压常温阀门,以手动为主;按材质分类：铸铁阀门、铸钢阀门、铜阀门、不锈钢阀门、塑料阀门、复合材料衬塑、衬胶、合金、搪瓷等阀门;三、阀门的选用及阀门型号的含义2013年3月份北京土建学会建筑给排水分会举办的技术交流会上,由中国建筑设计研究院杨世兴老前辈主讲的关于建筑给水系统阀门选用的意见的相关资料供大家参考;建筑给排水设计手册上册P27页有关阀门的选用要求也比较合理：阀门型号的含义详见阀门型号编制方法JB/T308-2004 及建筑给排水设计手册下册P306页;阀门型号组成部分及编制顺序：阀门类型、驱动方式、连接方式、结构方式、密封面材料或衬里材料类型、压力代号、阀体材料;安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,驱动方式代号省略;气动或液动阀门：常开式6K、7K表示；常闭式6B、7B表示;防爆电动装置的阀门用9B表示;阀门密封副材料均为阀门的本体材料时,密封面材料代号用“W“表示;当密封副的密封面材料不同时,以硬度低的材料表示;公称压力≤的灰铸铁阀门的阀体材料代号省略；公称压力≥的碳素钢阀门的阀体材料代号省略；阀门材质常见的有灰铸铁H、可锻铸铁K、球墨铸铁Q、铜合金T、铬镍系不锈钢ZG1Cr18Ni9TiP、CF8M316不锈钢、碳钢C等；阀板材料常见的有电镀球墨铸铁、铜合金、铬镍系不锈钢ZG1Cr18Ni9Ti、钛钢、CF8M316不锈钢、碳钢、CF8304不锈钢等;结合给排水设计说明中经常出现的各类阀门,举例说明：1.生活给水管DN>50mm采用蝶阀不锈钢阀芯或铜芯,DN<50mm采用全铜质截止阀,工作压力为 x MPa;a.蝶阀蝶阀结构型式按其蝶板位置不同分为中线型与偏心型；按其连接形式,分为法兰连接与对夹连接;给水管道用蝶阀及公称压力大于PN10的其他用途蝶阀,不应使用灰铸铁材料制作阀体和蝶板等承压件;与饮用水接触的铜合金零件含锌量应小于16%,含铅量不应大于8%；蝶阀用于生活饮用水管道时,应符合生活饮用水输配水设备及防护材料的安全性评价标准GB/T17219;蝶阀密封分单密封与双密封：单向密封蝶阀是蝶阀的蝶板正面在关闭时,必须面对介质的流向；介质只向一个方向流动,在阀体上要有表示介质流动方向的箭头;安装时应注意介质流动方向; 双向密封蝶阀是蝶板可以面对或背对介质的流向,安装时无需注意介质流动方向,在阀体上也没有表示介质流动方向的箭头;双向密封蝶阀的阀杆受力要大于单向密封蝶阀的阀杆;设计中,同一直径、压力的蝶阀,双向密封蝶阀的阀杆直径要比单向密封蝶阀的阀杆直径大;下面图示为双向密封偏心蝶阀;给排水、消防系统中常用的中低压阀门为中线型蝶阀;中线与偏心蝶阀图示如下：部分蝶阀型号：D71XR·H·F--16CP·R·V·Q·T蝶阀举例：1）D71X—10C---手柄传动对夹中线式橡胶密封碳钢阀门,PN ；D73F—16PR--手柄传动对夹偏心式聚四氟乙烯密封不锈钢阀门,PN ；2）D41X--10C---手柄传动法兰中线式橡胶密封碳钢阀门,PN ；D43F—16R---手柄传动法兰偏心式聚四氟乙烯密封不锈钢阀门,PN ；3）D371X—10C---蜗轮传动对夹中线式橡胶密封钢制阀门,PN ；D373F—16R---蜗轮传动对夹偏心式聚四氟乙烯密封不锈钢阀门,PN ；4）D341X--10C---蜗轮传动法兰中线式橡胶密封钢制阀门,PN ；D343F—16R---蜗轮传动法兰偏心式聚四氟乙烯密封不锈钢阀门,PN ；5 D971X—10C---电动对夹中线式橡胶密封钢制阀门,；D973F—16R---电动对夹偏心式聚四氟乙烯密封不锈钢阀门,；6 D941X--10C---电动法兰中线式橡胶密封钢制阀门,PN ；D943F—16R---电动法兰偏心式聚四氟乙烯密封不锈钢阀门,PN ；7D381X-10Q—蜗轮传动沟槽连接中线式橡胶密封球墨铸铁蝶阀,PN ；b.截止阀常用的截止阀：1J11W-10T ---手动内螺纹直通式铜密封铜截止阀,PN ；目前给水系统一般都选用J11W-10T型号的截止阀;J11X-10T ---手动内螺纹直通式橡胶密封铜截止阀,PN ；2J41W-10T ---手动法兰连接直通式铜密封铜截止阀,PN ；2. 消防给水管道：消防水泵吸水管及出水管上采用明杆球墨铸铁闸阀,工作压力x MPa；其余部位采用双向型蝶阀,工作压力为x MPa;闸阀举例：1Z41X-10Q ---法兰连接明杆楔式单闸板橡胶密封球墨铸铁闸阀,PN ；常用Z41T-10 ---法兰连接明杆楔式单闸板铜密封灰铸铁闸阀,PN ；Z44X-10Q ---法兰连接明杆平行式双闸板橡胶密封球墨铸铁闸阀,PN ；2Z45X-10Q ---法兰连接暗杆楔式单闸板橡胶密封球墨铸铁闸阀,PN ；Z45T-10Q ---法兰连接暗杆楔式单闸板铜密封球墨铸铁闸阀,PN ；3MZ45X-10Q—地埋式法兰连接暗杆楔式单闸板橡胶密封球墨铸铁闸阀,PN ；外线可室外直埋用,软密封暗杆闸阀;4Z445T-10—正齿轮传动法兰连接暗杆楔式单闸板铜密封灰铸铁闸阀,PN ；一般大口径DN400以上5Z545T-10—锥齿轮传动法兰连接暗杆楔式单闸板铜密封灰铸铁闸阀,PN ；一般大口径DN400以上6Z941T-10C—电动法兰连接明杆楔式单闸板铜密封碳钢闸阀,PN ；7Z85X-10Q—沟槽连接暗杆楔式单闸板橡胶密封球墨铸铁闸阀,PN ；3.止回阀：生活、消防水泵出水管上安装防水锤消声止回阀,潜污泵出水管上安装球型止回阀,其他部位均为普通止回阀;止回阀按结构划分,可分为、和蝶式止回阀三种；升降式止回阀可分为立式和直通式两种;旋启式止回阀分为单瓣式、双瓣式和多瓣式三种;蝶式止回阀分为蝶式双瓣、蝶式单瓣,以上几种止回阀在连接形式上可分为螺纹连接、、焊接和对夹式连接四种;材质有：铸铁、黄铜、不锈钢、碳钢、锻钢等;直通升降式止回阀应安装于水平管路上；立式升降式止回阀一般安装在垂直管路上,并且介质自下而上流动；立式升降式止回阀也有可安装在水平管上的;旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上;止回阀型号举例及图示：1.分为立式和直通式两种；直通式升降式止回阀的结构一般与相似,其阀瓣沿着阀瓣密封面轴线作升降运动,其介质进出口通道方向与阀座通道方向垂直,较大,适用于较小口径的场合;立式升降式止回阀,其阀瓣沿着阀体通路轴线作升降运动,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小;a. H42W-16P---法兰升降立式金属密封不锈钢消声止回阀,；一般垂直安装;b.H42X-16Q冠龙DRVZ---法兰升降立式橡胶密封球墨铸铁静音止回阀,；可水平、垂直安装,内部流道流线型设计,水阻小,关闭噪音小;水泵出口常用;c.H41X-16Q---法兰升降立式橡胶密封球墨铸铁消声止回阀,；可水平、垂直安装,阀瓣采用进出口两端中心轴导向,水阻小,关闭噪音小;水泵出口常用;上述三种止回阀：a属于普通型,均属于快闭式消声止回阀;d.H41W-16P---法兰升降直通式金属密封不锈钢消声止回阀,；水平安装;2.分为单瓣式、双瓣式和多瓣式三种;旋启式止回阀的阀瓣绕转轴作旋转运动;其流体阻力一般小于升降式止回阀,它适用于较大口径的场合;大口径管路选用单瓣旋启式止回阀时,为减少,最好采用能减小水锤压力的;双瓣旋启式止回阀适用于大中口径管路;多瓣旋启式止回阀适用于大口径管路;对夹双瓣旋启式止回阀结构小、重量轻,是一种发展较快的止回阀, 如上海冠龙生产的DDCV双瓣蝶式止回阀;法兰旋启单瓣式金属密封铸钢不锈钢止回阀,;b. H44T-16P---法兰旋启单瓣式铜密封铸钢不锈钢止回阀,;SFCV-10Q---法兰连接旋启单瓣式橡胶密封球墨铸铁止回阀,即橡胶瓣止回阀,；垂直或水平安装;最小开启压力;对夹单瓣式金属密封不锈钢止回阀,;3.蝶式止回阀的结构类似于;阀瓣围绕阀座内的销轴旋转的止回阀;蝶式止回阀结构简单、流阻较小,水锤压力小;可水平、垂直、倾斜管道上安装; H76X-16Q冠龙DDCV---对夹双瓣旋启式橡胶密封球墨铸铁止回阀,;4球型止回阀：阀体采用全通道结构,具有流量大、阻力小之优点;采用圆球做阀瓣,适用于高粘度、有悬浮物的工业及生活污水管网;也适用于生活给水系统;HQ41X-10Q—法兰连接升降式橡胶密封球墨铸铁球型止回阀,;5对于要求关闭时水击冲击比较小或无水击的管路,宜选用速闭消声止回阀或带阻尼装置的缓闭消声止回阀;前者一般用于小口径水泵,后者一般用于大口径水泵;型缓闭止回阀：—旋启单瓣式橡胶密封球墨铸铁蝶式缓闭止回阀,；4．减压阀：给水干管采用可调式或比例式减压阀,给水支管采用AD型减压阀;减压阀的种类很多,目前给水、消防系统常用的减压阀有弹簧膜片式减压阀、比例式减压阀、先导可调式减压阀及AD 型减压阀;减压阀的选用与安装可参见华北标11BS3/P161~P170页;1阀后压力允许波动时,宜采用比例式减压阀;阀门利用内部活塞两端截面积不同产生的压力差,改变阀后的压力达到减压的目的,比例准确,工作平稳,寿命长,适用温度高,既可减动压,又可减静压,水平、垂直安装均可;比例式减压阀的减压比例是：2∶1,3∶1,4∶1,3∶2,5∶2等;选用时减压比不宜大于3:1,当大于3:1时,应避开气蚀区;YB43X-10T—法兰连接活塞式橡胶密封铜制比例式减压阀,2阀后压力要求稳定时,宜采用可调式减压阀;当DN≤50mm时,采用直接式减压阀,50mm≤DN≤100mm时,可采用直接式或先导式减压阀,DN＞100mm时,宜采用先导式;可调式减压阀阀前阀后压差不应大于,要求环境安静的场所不应大于;根据水力差动控制原理或水力先导控制由减压控制主阀原理,以出口压力的设定值为准,瓣的开启度和流量,实现出口压力的减压和稳定,并与进口压力的关联度较小,可通过弹簧调节装置,对出口压力进行有效调整;a. Y410X-10---法兰连接橡胶密封直接作用弹簧膜片式铸铁减压阀,b.YZ11X-10T---丝口连接橡胶密封直接作用薄膜式铜制支管减压阀,,也即AD减压阀;c.Y45X-16Q200X---法兰连接橡胶密封先导式球墨铸铁可调减压阀,;可调先导式减压阀的主阀为水力控制阀有隔膜型和活塞型两类,水力控制阀就是水压控制的阀门,水力控制阀由一个及其附设的导管﹑导阀﹑﹑和压力表等组成;其工作原理是利用上、下阀腔的压力差控制阀盘的运动,再通过旁通管路和各种导阀的不同接法实现不同用途;目前国外此类阀门已派生出近百种用途,而国内开发的仅有十多种,并且都是用在常温、低压、物理及化学性质类似于水的介质中;如：遥控浮球阀、减压阀、缓闭止回阀、流量控制阀、持压/泄压阀、水力电动控制阀、水泵控制阀、压差平衡阀、紧急关闭阀、定水位阀等;水力控制阀前要安装过滤器,并应便于排污的要求;本类阀门在管道中一般应当水平安装;3AD型减压阀是直接作用式薄膜弹簧减压阀,是在吸取了国外同类产品优点的基础上设计制造的;主要由膜片、磴形阀瓣、调节弹簧等零件组成;利用膜片传感下游压力变化驱动阀瓣,改变和门开度实现减压稳压功能;AD型减压阀采用镫形连钩将隔膜与阀瓣连在一起,对水质适应性高,不会堵塞,无需过滤器;不需维修,可不设旁通管;AD型减压阀有干管减压阀与支管减压阀；目前节水节能的要求越来越严,支管减压阀使用也更广泛;5.排气阀：消防系统采用CARX-0025型排气阀,DN25,工作压力x MPa;自动排气阀按排气量大小分：大量排气阀、微量排气阀及复合排气阀;排气阀结构分浮球加杠杆机构和浮球直接作用式两种;复合排气阀集大量排气和微量排气功能为一体,广泛应用于市政管网、建筑给水及消防系统,尤其是干式消防系统;我们平时设计常选用的DN15排气阀一般用于给水、热水、消火栓系统、湿式自动喷水灭火系统、水喷雾系统、雨淋系统等,CARX-0025型排气阀属于复合式排气阀,也俗称快速排气阀,一般用于干式消火栓系统、预作用自动喷水灭火系统、干式自动喷水灭火系统;自动排气阀的工作原理：当系统中有空气时,气体聚集在排气阀的上部,体内气泡堆积使浮球随水位下降,因此打开排气活塞；气体排尽后,水位上升,浮球也随之上升,关闭排气活塞;如拧紧阀体侧部的阀帽,排气阀停止排气,在通常,阀帽应该处于开启状态;1微量排气阀：2复合排气阀：第四部分设计中应该注意的若干细节问题设计中应该注意的一些问题可参见2017年5月版的给排水施工图审校细则;下面补充几个问题：1.给水水表设置满足现行相关规范及地方法规要求;2.热水供回水系统：管道坡向标注,固定支架、伸缩节、自动排气阀设置表示到位;3. 建筑灭火器配置按不同火灾类别,火灾危险等级分别细化说明;屋顶消防电梯机房也应配置灭火器;4. 预作用系统充气与否设计中应明确,还要结合当地消防审批部门的要求确定;5.消防水泵房防水淹措施之一：加防水门槛;消防水箱间溢流直接排屋面;6.地下室潜污泵排水管管径的建议;潜污泵排水宜采用球型止回阀;7.管材的选用的问题：每种管材都有各自的性能及适用范围,采用某种管材前,首先熟悉与其相关的规程,做到心中有数,知其然而知所以然,继而融会贯通;8.屋面排水,尤其是网架轻钢屋面的雨水排水,务必快速排除;场地雨水排水管道设计不应因场地内的雨水利用与调蓄设施而降低重现期标准;总之,目前国民的法律意识越来越强,在我们的工作中,注意设计细节,为单位负责,也是保护自己：1）最近朋友圈疯传的给排水工程师接错管道,引起爆炸伤亡而被判刑的; 2）某项目因室外雨水管网施工过程中,工地擅自修改引起庭院雨水倒灌,淹没住户地下一层,引起百万赔偿纠纷的;幸亏设计没签字认可过相关的工地变更;3）某项目因设计说明中未明确说明室内埋地钢管的防腐做法,用户使用几年后因腐蚀漏水,也引起索赔官司;4）某学院项目,因中水管误接,通中水后,引起学院学生大面积出现胃肠道疾病,引起了当地教委、卫生防疫部门的高度重视;消息反馈到设计院查图纸是否有漏洞;经查图纸无误;5）某年遇大暴雨,某地库被淹严重,同样反馈消息到设计院,经查图纸无误;。

水泵止回阀水头损失测定及选型比较研究钟炎辉，邹海明，周强，汪义强、黄晓东（深圳市深水宝安水务集团有限公司，广东，深圳518101）摘要：对水厂在用不同止回阀进行了水头损失测试，结果表明，止回阀流道设计合理、活动部件越少则水头损失越小。

此外，止回阀的结构、使用场合及操作控制工作方式也是其选型的重要考虑因素。

关键词：止回阀；水头损失；结构分析；比较止回阀是一类依靠流体介质自身或外部动力自动开启、关闭内部组件，以防止流体倒流的阀门，在泵房使用时必须具备快关、慢闭功能以防止水锤对管道及水泵机组的破坏。

止回阀的选型关系到水泵机组运行的安全、节能，对泵房建成后的维护管理也有重要影响。

为此，从选型角度，对相关水厂在用的几种止回阀利用现场条件进行了水头损失测定，并从止回阀结构及维护管理等方面进行了比较。

1 止回阀水头损失实测比较1.1 水头损失测试原理根据水泵机组出口止回阀前、后测试点的压力差及流速变化，计算出管道内水流能量变化，从而得到水流经过止回阀后的水头损失。

不同止回阀水头损失比较必须在相同的流速下进行，通过调节水泵出口蝶阀开度，得到不同流量（流速）下止回阀的一系列水头损失值。

1.2 测试对象及工具选择了五座水厂共5种不同类止回阀进行了水头损失测定，分别为：液控缓闭蝶阀（NHDA734-100，规格DN800，Cl水厂）—编号A，静音式止回阀（KRVG-0500，规格DN500，XA水厂）—编号B，旋启式微阻缓闭止回阀（德国，VGA SKR，规格DN1000，ZA水厂）—编号C，多功能水泵控制阀（JD745X-10，规格DN800，LX水厂）—编号D，多功能水泵控制阀（JD745X-10，规格DN600，SY水厂）—编号E。

测试工具：压力表2只（瑞士科勒LEO，量程：-1~10bar，精度0.1），电磁流量计，扳手、卷尺等。

1.3 测定结果上述各止回阀水头损失测定结果见表1、图2。

1.4测试结果分析由表1及图2可以看出：（1）液控缓闭止回阀（A）对应水泵实测出口流速整体范围大于静音式止回阀（B），但压力水流经阀A的水头损失明显小于阀B，从水头损失角度判断，说明阀A优于阀B；（2）阀B与旋启式缓闭止回阀（D）分别对应的水泵实测出口最大流速基本一致，均为2m/s左右，但压力水流经阀B的水头损失明显小于阀D，从水头损失角度判断，说明B优于D；（3）旋启式缓闭止回阀（C）对应水泵实测出口流速整体范围大于阀B，压力水流经阀C的水头损失也大于阀B，从水头损失角度判断，说明C与阀B相当；（4）阀D与阀E为同品牌、同型号、不同口径的止回阀，由于口径不同导致压力水流经阀的水头损失不同，不作比较。
