止回阀的作用

一、引言止回阀是一种常用的阀门，它的作用是防止介质在管道中倒流，保护管道和设备的安全运行。

止回阀的种类和应用范围非常广泛，本文将对其进行详细介绍。

二、止回阀的种类1. 单向止回阀单向止回阀是最基本的一种止回阀，它只能在一个方向上通流，而在反向流动时会自动关闭。

单向止回阀通常采用球阀、蝶阀、插板阀等结构，广泛应用于自来水、石油、化工、食品等行业。

2. 双向止回阀双向止回阀可以在两个方向上通流，而在反向流动时也会自动关闭。

双向止回阀通常采用球阀、蝶阀、插板阀等结构，广泛应用于污水处理、空调、暖通、消防等行业。

3. 气动止回阀气动止回阀是通过气动执行机构实现开关的止回阀，可以实现远程控制和自动化控制。

气动止回阀通常采用球阀、蝶阀、插板阀等结构，广泛应用于石化、电力、钢铁等行业。

4. 液动止回阀液动止回阀是通过液动执行机构实现开关的止回阀，可以实现远程控制和自动化控制。

液动止回阀通常采用球阀、蝶阀、插板阀等结构，广泛应用于石化、电力、钢铁等行业。

5. 电动止回阀电动止回阀是通过电动执行机构实现开关的止回阀，可以实现远程控制和自动化控制。

电动止回阀通常采用球阀、蝶阀、插板阀等结构，广泛应用于石化、电力、钢铁等行业。

三、止回阀的应用范围1. 自来水行业自来水行业是止回阀的主要应用领域之一。

在自来水管道中，由于水压力的变化和水流方向的变化，会产生水锤现象，严重时会使管道破裂。

因此，在自来水管道中安装止回阀可以有效防止水锤现象的发生，保护管道和设备的安全运行。

2. 石油化工行业石油化工行业是止回阀的另一个主要应用领域。

在石油化工生产过程中，由于介质的性质和工艺的要求，需要在管道中安装止回阀，防止介质的倒流和污染。

同时，止回阀还可以用于保护设备和防止爆炸事故的发生。

3. 污水处理行业污水处理行业也是止回阀的重要应用领域之一。

在污水处理过程中，由于介质的特殊性质和管道的复杂性，需要在管道中安装止回阀，防止污水倒流和污染环境。

止回阀的作用是什么
止回阀是一种阀门，主要用于控制流体的单向流动，防止流体倒流或逆流。

它通常安装在管道的出口处，当流体在管道中正常流动时，止回阀处于打开状态，允许流体通过。

但是，一旦流体开始倒流或逆流，止回阀会迅速关闭，防止流体继续倒流或逆流。

止回阀的作用主要有两个方面：
1. 防止流体倒流：当管道中的流体停止或改变流动方向时，止回阀能够自动关闭，阻止流体倒流。

这样可以避免倒流造成的浪费、污染或损坏设备的情况发生。

2. 保护管道和设备：流体倒流可能会对管道和设备造成损坏，尤其是某些敏感的设备或精密的工艺装置。

止回阀的安装可以有效地防止这种损坏，保护管道和相关设备的完整性和正常运行。

总之，止回阀的作用是确保流体在管道中单向流动，防止倒流或逆流，保护管道和设备的正常运行。

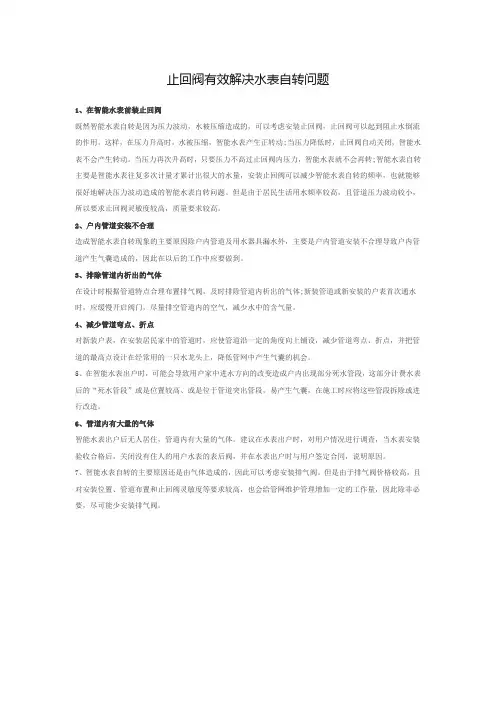

止回阀有效解决水表自转问题1、在智能水表前装止回阀既然智能水表自转是因为压力波动，水被压缩造成的，可以考虑安装止回阀，止回阀可以起到阻止水倒流的作用。

这样，在压力升高时，水被压缩，智能水表产生正转动;当压力降低时，止回阀自动关闭，智能水表不会产生转动。

当压力再次升高时，只要压力不高过止回阀内压力，智能水表就不会再转;智能水表自转主要是智能水表往复多次计量才累计出很大的水量，安装止回阀可以减少智能水表自转的频率，也就能够很好地解决压力波动造成的智能水表自转问题。

但是由于居民生活用水频率较高，且管道压力波动较小，所以要求止回阀灵敏度较高，质量要求较高。

2、户内管道安装不合理造成智能水表自转现象的主要原因除户内管道及用水器具漏水外，主要是户内管道安装不合理导致户内管道产生气囊造成的，因此在以后的工作中应要做到。

3、排除管道内析出的气体在设计时根据管道特点合理布置排气阀，及时排除管道内析出的气体;新装管道或新安装的户表首次通水时，应缓慢开启阀门，尽量排空管道内的空气，减少水中的含气量。

4、减少管道弯点、折点对新装户表，在安装居民家中的管道时，应使管道沿一定的角度向上铺设，减少管道弯点、折点，并把管道的最高点设计在经常用的一只水龙头上，降低管网中产生气囊的机会。

5、在智能水表出户时，可能会导致用户家中进水方向的改变造成户内出现部分死水管段，这部分计费水表后的“死水管段”或是位置较高、或是位于管道突出管段，易产生气囊，在施工时应将这些管段拆除或进行改造。

6、管道内有大量的气体智能水表出户后无人居住，管道内有大量的气体。

建议在水表出户时，对用户情况进行调查，当水表安装验收合格后，关闭没有住人的用户水表的表后阀，并在水表出户时与用户签定合同，说明原因。

7、智能水表自转的主要原因还是由气体造成的，因此可以考虑安装排气阀。

但是由于排气阀价格较高，且对安装位置、管道布置和止回阀灵敏度等要求较高，也会给管网维护管理增加一定的工作量，因此除非必要，尽可能少安装排气阀。

止回阀技术参数【原创版】目录1.止回阀的定义与作用2.止回阀的分类3.止回阀的主要技术参数4.影响止回阀选型的因素5.止回阀的安装与维护正文1.止回阀的定义与作用止回阀，又称单向阀，是一种自动阀门，用于管路中，主要作用是防止介质倒流，保证管路中的介质按一定方向流动。

在工程中，止回阀的应用可以减少泵及管路的磨损，避免因介质倒流而引起的事故，保证设备的正常运行。

2.止回阀的分类根据结构和密封原理的不同，止回阀可分为以下几类：（1）旋启式止回阀：依靠介质的压力使阀瓣旋转达到开启或关闭的目的。

结构简单，操作方便，适用于低温、高压介质。

（2）升降式止回阀：通过阀瓣的上下移动实现开启和关闭。

密封性能好，适用于高温、高压介质。

（3）蝶式止回阀：采用蝶式结构，结构简单，操作轻便，适用于中低压介质。

3.止回阀的主要技术参数止回阀的主要技术参数包括：公称压力、公称通径、阀体材料、密封面材料、阀瓣形式、连接方式等。

这些参数直接影响止回阀的使用范围、性能和寿命。

4.影响止回阀选型的因素选择止回阀时，应考虑以下因素：（1）介质的性质：包括介质的流向、压力、温度、腐蚀性等。

（2）阀门的安装位置：水平、垂直或其他特殊位置。

（3）工作条件：如连续工作、间歇工作、高温、高压等。

（4）设备的配置要求：如法兰、螺纹、焊接等连接方式。

5.止回阀的安装与维护（1）安装时，应确保止回阀的进出口方向与设计一致，并保证阀门与管路的连接牢固。

（2）使用过程中，应定期检查止回阀的密封性能、阀瓣的灵活性等，发现问题及时处理。

（3）维护时，要定期清洗、润滑阀门，检查密封面磨损情况，及时更换磨损严重的零部件。

止回阀的种类及用处同学们，今天咱们来聊聊止回阀。

这小小的东西，可是有着大大的作用呢！咱们得知道啥是止回阀。

止回阀呀，就像是一个忠诚的守卫，只允许流体往一个方向流动，要是流体想往回走，它就会立刻关上大门，不让它们通过。

那止回阀都有哪些种类呢？一种是旋启式止回阀。

想象一下，它就像一扇可以旋转的门。

当流体从一个方向冲过来的时候，这扇“门”就会被冲开，让流体顺利通过。

但是当流体想往回跑的时候，“门”就会在重力或者流体的反向压力作用下，迅速关上，把流体挡回去。

这种止回阀一般用在比较大的管道系统中，比如一些工厂的排水管道或者大型的供水系统。

比如说，在一个工厂里，废水要排出去，如果没有旋启式止回阀，万一外面的水倒灌进来，就可能会损坏工厂的设备。

有了它，就不用担心这个问题啦。

还有升降式止回阀。

它就像一个可以上下移动的塞子。

当流体从下面往上冲的时候，这个塞子会被顶起来，让流体通过。

但是当流体想从上面往下流的时候，塞子就会在重力的作用下落下，堵住通道。

这种止回阀通常用在一些垂直的管道中，比如家里的抽水马桶后面的管道就可能会用到升降式止回阀。

这样可以防止马桶里的水倒流回水管里，造成污染。

再比如说，我们在洗手的时候，如果没有止回阀，万一停水了，水管里的水可能会被倒吸回去，等再来水的时候，就可能会把脏东西也带进来。

有了止回阀，就可以避免这种情况发生。

还有蝶式止回阀。

它的形状就像一只蝴蝶，当流体从一个方向流过的时候，“蝴蝶翅膀”会被冲开，让流体通过。

当流体反向流动时，“蝴蝶翅膀”会迅速合上，挡住流体。

这种止回阀一般用在一些比较大的管道中，而且它的体积比较小，安装起来比较方便。

在一些大型的通风系统中，就可能会用到蝶式止回阀。

这样可以保证空气只往一个方向流动，不会出现倒流的情况。

止回阀的用处可多啦！在供水系统中，止回阀可以防止水倒流，保证供水的稳定。

如果没有止回阀，当停水的时候，水管里的水可能会被倒吸回去，等再来水的时候，就可能会把脏东西也带进来，影响水质。

止回阀安装工艺止回阀安装工艺引言一、止回阀的作用和分类二、止回阀的安装位置和要求止回阀安装前的准备工作一、选择合适的止回阀型号和规格二、准备安装所需的工具和材料三、检查管道和阀门的质量和完好性止回阀的安装步骤一、确定安装位置和方向二、清理管道和阀门三、进行阀门的连接四、进行管道的连接五、进行压力测试和调试六、进行阀门的密封检查常见问题及解决方法一、止回阀不正常工作二、止回阀漏水三、止回阀启闭不灵活总结与展望引言：止回阀是一种用于防止介质在管道中逆流的阀门，广泛应用于不同行业的管道系统中。

止回阀的正确安装对保证管道系统的正常运行至关重要。

本文将介绍止回阀的安装工艺及常见问题的解决方法，以帮助读者更好地理解和应用止回阀。

一、止回阀的作用和分类：止回阀的主要作用是防止介质在管道中逆流，保护设备和管道系统的安全运行。

根据结构和工作原理的不同，止回阀可以分为升降式止回阀、摆动式止回阀、旋启式止回阀等多种类型。

不同类型的止回阀在不同的需求场合有各自的适用性，因此在选择和安装时需要根据实际情况进行综合考虑。

二、止回阀的安装位置和要求：为了保证止回阀能够发挥最佳的作用，它们的安装位置和要求是至关重要的。

通常情况下，止回阀应安装在介质流动方向的上游侧，以防止介质发生逆流。

止回阀的安装应注意以下几点：避免管道与阀门之间的过大间距，保证密封性能；避免与其他设备或管道发生冲突，方便操作和维护；阀门应与水平面垂直安装，以保证阀门正常运行和密封。

止回阀安装前的准备工作：在进行止回阀的安装前，需要进行一些准备工作，以确保安装操作的顺利进行。

根据实际需要选择合适的止回阀型号和规格，确保与管道系统的兼容性。

准备好安装所需的工具和材料，如扳手、橡胶垫片、密封胶等。

对待安装的管道和阀门进行全面的检查，保证其质量和完好性。

止回阀的安装步骤：1. 确定安装位置和方向：根据实际需要确定止回阀的安装位置和介质流动方向，遵循上述安装要求。

2. 清理管道和阀门：使用清洁刷子和清洗剂对管道和阀门进行清洗，确保表面洁净，无污物、油脂等。

止回阀的作用
止回阀是一种可以阻止流体倒流的设备，其作用是保护管道系统的正常运行。

首先，止回阀可以防止流体在管道系统中倒流。

在一些特定的工业生产过程中，例如输送液体或气体的管道系统中，可能会因为管道内压力变化或者其他原因导致流体倒流。

如果没有止回阀的存在，流体倒流将会对系统的正常运行产生不良影响，甚至可能造成设备的故障。

其次，止回阀还可以防止管道系统内部不同介质的混合和交叉污染。

在某些情况下，管道系统需要输送不同的介质，如水和气体、酸和碱等。

如果不使用止回阀进行隔离和控制，不同介质有可能会相互混合，导致产生化学反应或者破坏系统的结构。

此外，止回阀还可以降低能耗和成本。

对于一些消耗能量较大的设备，如泵，如果没有止回阀，当设备停止工作或者突然失去供电时，由于没有阻止流体倒流，流体将会倒流回泵体，造成泵叶轮的无效旋转，从而浪费大量能源和费用。

综上所述，止回阀的作用主要可以总结为：防止流体倒流、防止不同介质混合和交叉污染，降低能耗和成本等。

通过安装和运用止回阀，可以有效保护管道系统的安全和正常运行。

止回阀工作原理止回阀，又称非返回阀、反向阀或逆止阀，是一种常见的管道阀门，用于控制流体在管道中的流动方向。

它的主要作用是防止流体在管道中发生逆流，保护管道和设备的正常运行。

本文将详细介绍止回阀的工作原理和其在实际应用中的作用。

一、工作原理止回阀的工作原理基于流体力学的基本原理。

它利用阀门内部的阀瓣或阀盘，在正向流动时打开，允许流体通过，而在反向流动时关闭，阻止流体逆流。

下面将介绍两种常见的止回阀工作原理。

1. 重力式止回阀重力式止回阀是一种简单且可靠的设计。

它的工作原理基于阀瓣的重力和流体的压力差。

当流体正向流动时，阀瓣受到流体的压力而打开，流体通过阀门。

而在反向流动时，阀瓣受到重力的作用，关闭阀门，阻止流体逆流。

2. 弹簧式止回阀弹簧式止回阀是一种更复杂的设计，它使用了弹簧来控制阀瓣的开闭。

当流体正向流动时，流体的压力将阀瓣推开，允许流体通过。

而在反向流动时，弹簧的作用力将阀瓣关闭，阻止流体逆流。

二、应用与作用止回阀广泛应用于各种管道系统中，特别是需要防止逆流的场合。

以下是一些常见的应用和作用：1. 污水处理系统：在污水处理系统中，止回阀用于防止污水逆流，保护设备和防止污水污染。

2. 石油和化工行业：在石油和化工行业，止回阀用于控制流体的流向，防止流体逆流，保护设备和管道的安全运行。

3. 给水和排水系统：在给水和排水系统中，止回阀用于防止给水管道中的水逆流，保持供水的稳定性。

4. 锅炉和加热系统：在锅炉和加热系统中，止回阀用于控制热水或蒸汽的流动方向，防止逆流，保护设备的正常运行。

5. 空调和制冷系统：在空调和制冷系统中，止回阀用于控制制冷剂的流动方向，防止逆流，确保系统的高效运行。

总结：止回阀是一种常见且重要的管道阀门，其工作原理基于流体力学的基本原理。

通过阀瓣或阀盘的开闭来控制流体的流向，防止逆流。

根据不同的设计，止回阀可以采用重力式或弹簧式工作原理。

止回阀广泛应用于各种管道系统中，用于防止逆流，保护设备和管道的安全运行。

止回阀种类有哪些？止回阀是一种用于防止介质倒流的阀门，其作用是使流体在一个方向上自由流动，但在另一个方向上则阻拦流体通过。

止回阀通常被安装在管道系统的出口端，以保证介质流向的正确性和安全性。

依据不同的结构和工作原理，止回阀可以分为以下几种类型：1.提升式止回阀（Lift Check Valve）：提升式止回阀的开启和关闭是通过介质流动的压力差来掌控的。

当介质从下游流向上游时，阀芯会被介质压力推升，从而打开阀门。

而当介质从上游流向下游时，阀芯则会受到自身重力和阀门弹簧力的作用而关闭阀门。

提升式止回阀紧要适用于中小口径的管道系统。

2.摇摆式止回阀（Swing Check Valve）：摇摆式止回阀的阀芯是一块板状结构，通过铰链连接在阀体上。

当介质从下游流向上游时，阀芯会受到介质的推力而向上打开，从而使介质自由流动。

而当介质从上游流向下游时，阀芯则会受到自身重力和液体反向流动门。

摇摆式止回阀适用于中小口径的管道系统，特别是在低流速和高压力的条件下，它的密封性能比提升式止回阀更好。

3.旋转式止回阀（Tilting Disc Check Valve）：旋转式止回阀的阀芯是一个可倾斜的圆盘状结构，当介质从下游流向上游时，阀芯会被介质压力推向一侧，从而打开阀门，使介质自由流动。

而当介质从上游流向下游时，阀芯则会受到自身重力和液体反向流动的气力而关闭阀门。

旋转式止回阀适用于高流速和高压力的管道系统，具有较好的密封性能和稳定性。

4.球型止回阀（Ball Check Valve）：球型止回阀的阀芯是一颗球形结构，通过弹簧固定在阀门内。

当介质从下游流向上游时，阀芯会被介质压力推向阀门上部，从而打开阀门，使介质自由流动。

而当介质从上游流向下游时，阀芯则会受到自身重力和液体反向流动的气力而关闭阀门。

球型止回阀适用于小口径的管道系统，具有流量大、启闭灵活等优点。

5.双翼板止回阀（Double Disc Check Valve）：双翼板止回阀的阀芯是两片对称的翼板状结构，通过弹簧固定在阀门内。

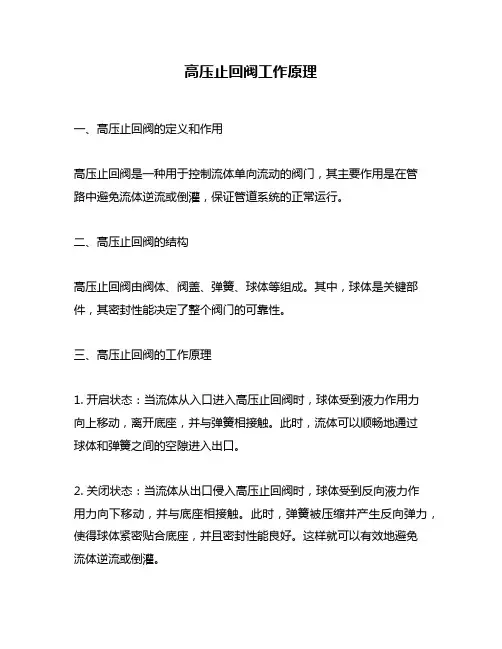

高压止回阀工作原理
一、高压止回阀的定义和作用
高压止回阀是一种用于控制流体单向流动的阀门，其主要作用是在管
路中避免流体逆流或倒灌，保证管道系统的正常运行。

二、高压止回阀的结构
高压止回阀由阀体、阀盖、弹簧、球体等组成。

其中，球体是关键部件，其密封性能决定了整个阀门的可靠性。

三、高压止回阀的工作原理
1. 开启状态：当流体从入口进入高压止回阀时，球体受到液力作用力
向上移动，离开底座，并与弹簧相接触。

此时，流体可以顺畅地通过
球体和弹簧之间的空隙进入出口。

2. 关闭状态：当流体从出口侵入高压止回阀时，球体受到反向液力作
用力向下移动，并与底座相接触。

此时，弹簧被压缩并产生反向弹力，使得球体紧密贴合底座，并且密封性能良好。

这样就可以有效地避免
流体逆流或倒灌。

四、高压止回阀的应用领域
高压止回阀广泛应用于石油、化工、冶金、电力等行业的管道系统中，特别是在高温、高压和腐蚀性介质下。

五、高压止回阀的优点和缺点
1. 优点：高压止回阀结构简单，密封性能好，可靠性高，并且能够适
应各种流体介质。

2. 缺点：由于球体与底座之间的接触面积较小，因此其承受的压力有限。

此外，在流体速度较大时，球体容易产生振动和噪声。

六、高压止回阀的维护和保养
1. 定期检查球体和弹簧是否正常运行，并及时更换损坏的部件。

2. 清洗阀门内部杂物和污垢，保持管道清洁。

3. 保持阀门处于良好状态，并定期进行润滑。

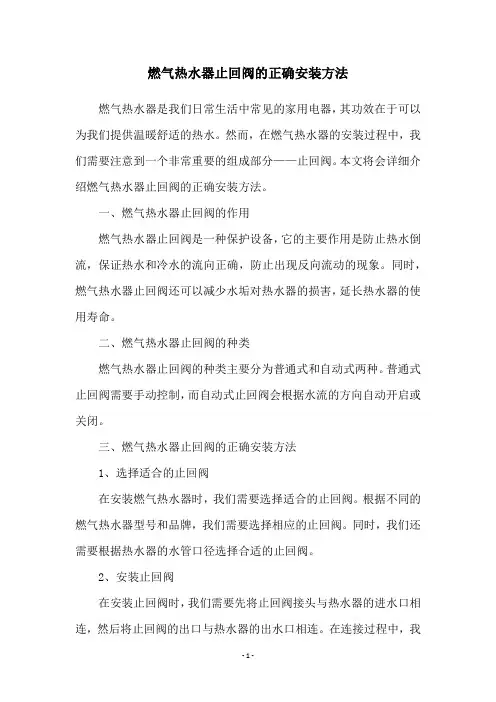

燃气热水器止回阀的正确安装方法燃气热水器是我们日常生活中常见的家用电器，其功效在于可以为我们提供温暖舒适的热水。

然而，在燃气热水器的安装过程中，我们需要注意到一个非常重要的组成部分——止回阀。

本文将会详细介绍燃气热水器止回阀的正确安装方法。

一、燃气热水器止回阀的作用燃气热水器止回阀是一种保护设备，它的主要作用是防止热水倒流，保证热水和冷水的流向正确，防止出现反向流动的现象。

同时，燃气热水器止回阀还可以减少水垢对热水器的损害，延长热水器的使用寿命。

二、燃气热水器止回阀的种类燃气热水器止回阀的种类主要分为普通式和自动式两种。

普通式止回阀需要手动控制，而自动式止回阀会根据水流的方向自动开启或关闭。

三、燃气热水器止回阀的正确安装方法1、选择适合的止回阀在安装燃气热水器时，我们需要选择适合的止回阀。

根据不同的燃气热水器型号和品牌，我们需要选择相应的止回阀。

同时，我们还需要根据热水器的水管口径选择合适的止回阀。

2、安装止回阀在安装止回阀时，我们需要先将止回阀接头与热水器的进水口相连，然后将止回阀的出口与热水器的出水口相连。

在连接过程中，我们需要注意连接的紧固度，确保连接处不会漏水。

3、测试止回阀在安装完成后，我们需要对止回阀进行测试。

最简单的测试方法是打开热水器的水龙头，观察止回阀的开启和关闭情况。

如果止回阀能够自动开启或关闭，那么说明止回阀已经安装正确。

四、注意事项1、在安装燃气热水器时，我们需要遵循相关的安装规范和标准，确保热水器的安全性和稳定性。

2、在安装止回阀时，我们需要选择质量好、性能稳定的止回阀，以确保热水器的正常使用。

3、在使用燃气热水器时，我们需要经常检查止回阀的工作情况，确保止回阀的正常运转。

五、总结燃气热水器止回阀的正确安装方法对于热水器的正常使用和安全性都非常重要。

在安装过程中，我们需要选择适合的止回阀、注意连接的紧固度和进行测试等步骤。

同时，在使用热水器时，我们还需要经常检查止回阀的工作情况，确保热水器的正常使用。

止回阀安全操作及保养规程1. 背景止回阀是一种常见的流体控制装置。

其主要作用是防止介质流向逆转，保证管道系统的正常运行。

为确保止回阀的正常运行，需要对其进行安全操作及保养。

2. 安全操作2.1 安装在安装止回阀时，应根据现场实际情况进行选择合适的安装位置。

应避免止回阀的安装位置处于高温、高压、高速介质、难以操作和维护的地方。

安装时，应确保止回阀的流向与介质流动方向相同，阀门开启时介质应遵循最小曲面原则，不得跳跃和碰撞，以免影响阀门的密封性能。

2.2 正常使用在使用止回阀前，应根据实际需求确定阀门的开关方向和操作方式。

在正常使用过程中，应经常检查阀门的操作状态，以确保其处于正常的工作状态。

当止回阀出现故障时，应及时停止使用，排除故障后才能再次使用。

2.3 关闭阀门在关闭止回阀时，应先将操作杆或手轮反转，使止回阀的波纹管中的介质完全流出。

然后，根据阀门的设计要求，完成阀门的关闭操作，并确保性能指标符合要求。

2.4 维修在进行维修和保养时，应先关闭止回阀并进行操作杆或手轮的锁定，防止任意开启止回阀导致危险发生。

在操作时应注意操作杆或手轮的水平和垂直方向，防止损坏和偏移操作杆或手轮。

3. 保养规程3.1 润滑止回阀的润滑应根据具体情况而定。

在使用过程中，应根据操作手册和使用要求进行加油和润滑。

3.2 清洗在长期使用后，阀门内会产生污物和沉积物，应及时进行清洗。

清洗时，应注意清洗工具、清洗液和清洗程序的选择，以保证清洗的效果。

3.3 检查在使用过程中，应定期进行检查和维护。

检查时，应注意阀门和管道的密封性能、流量、温度和压力等数据，以及阀门的操作状态和操作环境。

在发现问题时，应及时进行维修和保养，以确保阀门和管道系统的正常运行。

4. 总结在使用止回阀时，应按照安装要求进行安装，保证其在使用过程中的正常运行。

在保养过程中，应定期进行润滑、清洗和检查等工作。

只有在正确使用和保养的基础上，才能确保止回阀的正常运行，保证工艺生产的顺利进行。

止回阀的类型和用途止回阀又称逆流阀、逆止阀、背压阀和单向阀。

这类阀门是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。

止回阀的作用是防止介质倒流，防止泵及其驱动电动机反转以及容器内介质的泄放止回阀根据材质的不同，可以适用各种介质的管路上止回阀根据结构不同，可分为：1、旋启式止回阀阀瓣围绕阀座外的销轴旋转的止回阀，其中图a为最普遍的单瓣式止回阀，一般用于公称通径DN为50~500mm; 图b为大口径的多瓣式旋启式止回阀，一般用于公称通径DN≥600mm旋启式止回阀是目前国内使用最普遍的形式之一2、升降式止回阀阀瓣沿着阀体中腔轴线移动的止回阀，图这种止回阀只能安装在水平管道上用为专门用于泵吸入管底部的升降式止回阀，又叫底阀。

它是为防止停泵时介质倒流，保持抽吸所需的水柱近年来，又研制出升降式止回阀的一些新的结构形式。

图为一种弹簧载荷升降式止回阀。

这种结构不仅能降低水锤压力，而且流道通畅，流阻亦很小图是弹簧载荷环形阀瓣升降式止回阀。

它与通畅结构的升降式止回阀相比，阀瓣行程更小，加之弹簧载荷的作用，使阀门关闭迅速，因此，更利于降低水锤压力图是多环形流道升降式止回阀，它们具有最小的阀瓣行程，因此，阀门关闭更为迅速3、蝶式止回阀阀瓣围绕阀座内的销轴旋转的止回阀，如图2-44 所示这种止回阀结构比较简单，但只能安装在水平管道上密封性能较差4、管道式止回阀阀瓣沿着阀体中心线滑动的止回阀，如图所示，这种止回阀体积较小，重量较轻，加工工艺性较好，但流体阻力系数比旋启式止回阀较大。

5、空排止回阀这是一种特殊用途得止回阀，用于锅炉给水泵的出口，以防止介质倒流及起空排作用6、新型缓闭止回阀在某些特殊情况下，如管道压力经常发生变化，或由特殊要求时，在旋启式止回阀或升降式止回阀上设置缓冲装置，形成缓闭止回阀。

图2-47a所示带缓闭装置的角式升降止回阀。

这种阀适用于介质倒流十分迅速的系统，它能大大减小水击压力图所示是一种带缓闭副阀的止回阀在这种新型缓闭止回阀中，主阀的快速关闭相当于常规缓闭止回阀的快关阶段，而副阀的缓慢关闭则相当于常规缓闭止回阀的慢关阶段，因此，这种止回阀能有效地防止水击7、隔膜式止回阀隔膜式止回阀是止回的一种新的结构形式，尽管它的使用受到温度和压力等的限制，但由于防止水击的性能好，近年发展较快图 a 为隔膜式止回阀的结构形式之一，这种结构适用于各种不同流量与流速的系统，水击压力比传统的旋启式止回阀小得多。

止回阀的作用和工作原理止回阀是一种不需要人力或其它动作操作的自动启闭阀门，依靠管道介质本身的流动来打开或者关闭阀门，主要用来防止管道介质的倒向流动控制，故也被称为逆止阀或逆流阀。

止回阀只有一个流动方向，也就是只能沿进水口流动不能倒退，介质倒流时阀瓣即关闭。

止回阀一般安装在预防阀门未关时介质回流的地方。

像常见的水泵的出口都会安装止回阀，防止高压水倒向流入水泵，使水泵叶轮或其它部件因水力的冲击松动或损坏，从而导致事故发生。

止回阀的原理很简单，介质按指定的方向流入，当流动压力超过止回阀的开启压力时，阀瓣在流体压力的作用下被顶开，从而接通管道介质的流通。

反之，当管道介质倒向回流时，在流体压力的推动下，阀瓣被压在止回阀阀体上，此时阀门被关闭，从而切断管道介质流通。

且倒流介质的压力越大，阀门的阀瓣关闭得越紧，密封效果越好，完全杜绝了介质回流的可能。

一、旋启式止回阀：旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。

旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。

二、升降式止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，升降式止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。

升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。

其结构与截止阀相似，阀体和阀瓣与截止阀相同。

阀瓣上部和阀盖下部加工有导向套筒，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。

直通式升降止回阀介质进出口通道方向与阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。

止回阀的作用和分类一、引言止回阀是一种常用的流体控制元件，广泛应用于液压系统、给排水系统、石油化工系统等领域。

止回阀的作用是防止介质在管道中发生逆流，保证流体只能单向流动。

本文将围绕止回阀的作用和分类进行详细介绍。

二、止回阀的作用1. 防止逆流：止回阀的主要作用是防止介质在管道中发生逆流。

当介质的流向发生改变，超过阀门的关断压力时，阀门会自动关闭，阻止流体逆流。

这对于保护系统的正常运行和防止介质反向污染具有重要意义。

2. 保护设备：在液压系统中，止回阀可以避免液压缸和液压马达等设备由于介质逆流而受到冲击和损坏。

在给排水系统中，止回阀可以防止污水倒流，保护污水处理设备和管道的安全运行。

3. 节约能源：在一些需要保持流体流向稳定的系统中，如供水系统、供气系统等，使用止回阀可以减少能量的浪费。

因为止回阀能够确保流体只能向一个方向流动，避免了流体倒流造成的能量损失。

三、止回阀的分类根据结构形式和工作原理的不同，止回阀可以分为多种类型。

下面将介绍几种常见的止回阀分类。

1. 提升式止回阀提升式止回阀是一种利用介质流动力打开和关闭阀门的止回阀。

当介质流动方向与阀门开启方向一致时，介质的流动力会将阀瓣提升，使阀门开启；而当介质流动方向与阀门关闭方向相反时，阀瓣会受到介质的反向冲击力而关闭阀门，起到防止逆流的作用。

提升式止回阀结构简单，流阻小，但对介质流速要求较高。

2. 悬挂式止回阀悬挂式止回阀是一种利用阀瓣自重和介质流动力来打开和关闭阀门的止回阀。

阀瓣悬挂在阀体上，当介质流动方向与阀门开启方向一致时，介质的流动力会将阀瓣推开，使阀门开启；而当介质流动方向与阀门关闭方向相反时，阀瓣会受到介质的反向冲击力和自重的作用而关闭阀门。

悬挂式止回阀结构简单、可靠，适用于高压、大口径的管道系统。

3. 弹簧式止回阀弹簧式止回阀是一种利用弹簧力来打开和关闭阀门的止回阀。

阀瓣通过弹簧与阀体连接，当介质流动方向与阀门开启方向一致时，介质的流动力会将阀瓣推开，使阀门开启；而当介质流动方向与阀门关闭方向相反时，弹簧会将阀瓣弹回原位，关闭阀门。

止回阀（单向阀）止回阀(Check Valve)又称为逆止阀、单向阀。

这类阀门是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。

图纸中的表示符号：或。

一．止回阀的功能止回阀用于管路系统，其主要作用是防止流体倒流，以及容器内介质的泄放。

倒流会损坏设备各扰乱工艺过程。

止回阀也应用于具有不同压力并且必须保持分开的工艺系统。

二．止回阀的结构三．与止回阀相关联的压力术语了解下面术语有助于正确地选择止回阀：1．工作压力（Working pressure）：指阀门特定温度下能够连续、安全工作的最大压力。

2 . 背压（Back pressure）：指当阀门下游压力大于上游压力时，下游压力与上游压力的差值。

3．开启压力（Cracking pressure）：指阀芯在压力作用下刚离开阀座，出现流量指示时的上游压力。

4．重新密封压力（Reseal pressure）：指阀芯刚与阀座完成密封，无流量指示时的上游压力。

止回阀的工作过程简述1．静止状态（无流动）此时上游流体压力不够大，阀芯在弹簧张力的作用下挤压阀座，使止回阀处于关闭状态。

2．流动状态上游流体压力增加，最终克服了弹簧张力，阀芯离开了阀座，流体流动，通过止回阀。

3．回流状态上游流体压力减弱或下游流体压力增强，导致上下游压差不足以克服弹簧张力到一定程度时，阀芯回到阀座，止回阀关闭，不会有反向流动。

止回阀应用举例（一）防止回流，保护设备上图为止回阀用于造雪机中的一幅简图。

止回阀允许压缩空气通过，到高压喷嘴与水混合；但防止水回流到空压机中，造成损坏。

止回阀应用举例（二）利用止回阀测量脉动压力当流体压力不断跳动时，压力表要测到峰值压力比较困难。

安装了止回阀，从而能截留住峰值压力，显示在压力表上。

Swagelok CW系列全焊接止回阀Swagelok CW系列全焊接止回阀可用于半导体制造行业的超纯净系统。

可选材料：316L不锈钢最大工作压力：206Bar额定温度：-23到204℃开启压力：2 psi (0.14 bar, 0.014 MPa)以下接口形式：VCR、TUBE对焊接口尺寸：1/4"～1/2"，6mm～12mmSwagelok 50 系列提升式止回阀Swagelok 50系列提升式止回阀全金属结构，耐高温。

消防止回阀结构消防止回阀是一种常用的消防设备，用于防止火灾时火势逆流扩散，保护人员和财产安全。

它是消防系统中的重要组成部分，具有防火、防烟、隔热等功能。

本文将介绍消防止回阀的结构和作用。

一、消防止回阀的结构消防止回阀通常由阀体、阀盖、阀瓣和传动装置等组成。

阀体是消防止回阀的主体部分，一般采用铸铁材质制成，具有良好的耐火性能和机械强度。

阀盖用于固定阀瓣和传动装置，通常由铸铁或钢板制成。

阀瓣是消防止回阀的关键部件，一般采用不锈钢制成，具有耐高温、耐腐蚀和密封性能好的特点。

传动装置用于控制阀瓣的开启和关闭，一般采用手动、电动或气动方式。

二、消防止回阀的作用消防止回阀主要起到防火、防烟和隔热的作用。

当火灾发生时，消防系统中的水源会被自动启动，通过消火栓或喷淋系统供水至火灾现场。

这时，消防止回阀会自动关闭，阻止火势逆流扩散。

同时，它还能防止烟气从火灾现场逆流进入其他区域，保护人员的生命安全。

此外，消防止回阀还能起到隔热的作用，减少火灾对周围环境的热辐射。

三、消防止回阀的安装和维护消防止回阀的安装和维护非常重要。

首先，安装消防止回阀时要严格按照相关规定进行，确保其位置合理、固定牢固。

其次，要定期进行检查和维护，保持其正常运行状态。

检查内容包括阀瓣的密封性能、传动装置的灵活性和工作可靠性等。

如果发现问题，应及时进行修复或更换。

此外，还要保持消防止回阀周围环境的清洁，避免杂物堆积影响其正常使用。

四、消防止回阀的应用范围消防止回阀广泛应用于各类建筑物和场所，如住宅楼、商业中心、工厂、医院、学校等。

在火灾发生时，消防止回阀能够迅速起到阻止火势蔓延的作用，为火灾扑灭争取宝贵时间，保护人员的生命安全。

同时，它还能减少火灾对建筑物和财产造成的损失，保护社会财富的安全。

消防止回阀是一种重要的消防设备，具有防火、防烟和隔热的作用。

它的结构主要由阀体、阀盖、阀瓣和传动装置等组成。

在安装和维护时要严格按照规定进行，确保其正常运行。
