伸缩式皮带输送机组成结构伸缩式皮带输送机与普通的皮带输送机相比,其工作原理是一样的。
但在结构上有所区别,它增加了储带装置和收放皮带装置。
为什么叫可伸缩式皮带输送机呢？那是因为：当游动小车向机尾一端移动时,输送机皮带进入储带装置内，机尾回缩；反之则机尾延伸,因此具有可伸缩性，所以叫可伸缩胶带输送机。
在这里,我们将为大家介绍一下它的组成结构,包括机头传动装置、收放胶带装置、中间架以及上料装置、下料装置。
伸缩式皮带输送机分为固定部分和非固定部分两大部分，固定部分由机头传动装置、储带装置、收放胶带装置等组成;非固定部分由无螺栓连接的快速可拆支架、机尾等组成.（1)机头传动装置：由传动滚筒、减速器、液力联轴器、机架、卸载滚筒、清扫器组成。
机头传动装置是整个输送机的驱动部分，两台电机通过液力联轴器、减速器分别传递转距给两个传动滚筒，用齿轮传动时，应卸下一组电机、液力联轴器和减速器。
液力联轴器为YL-400型，它由泵轮、透平轮、外壳、从动轴等构成，其特点是泵轮侧有一辅助室，电机启动后，液流透过小孔进入工作室，因而能使负载比较平衡地启动而电机则按近于坚载启动，工作时壳体内加20号机械油，充油量为14m3，减速器采用上级齿轮减速，第一级为圆弧锥齿轮，第二、第三级为斜齿和直齿圆柱齿轮，总传动比为25。
564，与SGW—620/40T型刮板输送机可通用互换，减速器用螺栓直接与机架连接.卸载端和头部清扫器，带式逆止器，便于卸载,机头最前部有外伸的卸载臂，由卸载滚筒和伸出架组成，滚筒安装在伸出架上，其轴线位置可通过轴承两侧的螺栓进行调节，以调整输送带在机头部的跑偏，在卸载滚筒的下部装有两道清扫器，由于清扫器刮板紧压在胶带上,故可除去粘附着的碎煤，带式逆止器以防止停车时输送带倒转。
（2）收放胶带装置：位于张紧绞车的后部，它由机架、调心托辊、减速器、电动机、旋杆等组成，其作用是将胶带增补到输送机机身上或从输送机机身取下，机架的两端和后端，各装一旋杆，当增加或减少胶带时用以夹紧主胶带,调心托辊组供卷筒收放胶带时导向,工作时将卷筒推进机架的一端用尾架顶起，另一端顶在减速器出轴的顶尖上，开动电动机通过减速器出轴的拨盘带动卷筒，收卷胶带，放出胶带,放出胶带时不开电机由外拖动卷筒反转，在不工作时活动轨可用插销挂在机架上，以缩小宽度,在活动轨上方应设置起重装置悬吊卷筒,巷道宽度可视具体情况适当拓宽，以利胶带收入时操作。
宁夏工业职业职业学院矿用带式输送机（培训教案）姓名：闫旭时间：2011年1月矿用带式输送机基础知识本章学习要点：一、带式输送机的工作原理二、带式输送机结构三、带式输送机安全运行保护装置四、带式输送机操作工安全操作规程五、带式输送机胶带跑偏调试方法胶带式输送机俗称“皮带机”，是以胶带、塑料带和化纤带作为承载物料和牵引工件的输送机械，是煤矿机械化采煤工作面顺槽中的主要运煤设备，可伸缩胶带输送机最大的优点是随工作面的推进，可以灵活伸缩。
该输送机也用于掘井工作面的运输作业，因此，正确操作胶带输送机对提高工作面的产量至关重要。
在煤矿井上、下和其他许多地方得到了广泛的应用。
它也是连续式输送原煤机械中应用最广泛的一种重要设备。
一、其优点如下：1、结构简单，安全可靠。
2、使用范围广，输送能力大。
3、对线路适应性强、运距长可以一点或多点受料，一点或多点卸料。
4、工作时噪音低。
5、基建投资少，营运费用低。
二、安装方式：可分为固定式、移动式、机架可伸缩式三种三、输送机的工作原理胶带绕过卸载滚筒和改向滚筒经驱动滚筒至机尾滚筒，形成一个无极的环形带，上下两股胶带分别支撑在上下托辊上。
拉紧装置使胶带获得一定的张紧力。
物料经机尾的装料口落到上部胶带上，随胶带运行至端部卸载。
工作时驱动滚筒和减速器与电机相连接，通过电机的驱动，靠胶带与驱动滚筒间的磨檫力带动胶带运动，从而实现输送功能。
四、带式输送机结构1、驱动装置1）电动机、2）联轴器、3）减速器、4）制动器（电磁闸瓦式）、5）逆止器（滚柱逆止器）。
6）驱动滚筒和导向滚筒。
2、输送带即使承载部件，又是牵引部件。
3、托辊（槽形托辊<上>、平形托辊<下>、缓冲托辊<落料点>、调心托辊<上下都有，自动调整皮带跑遍用>）。
4、支架5、张紧装置（螺杆式拉紧装置、重锤拉紧装置、固定绞车拉紧装置、自动液压拉紧装置、四种）。
将输送带张紧，使输送带与驱动滚筒具备足够的摩擦力，使两滚筒间的输送带控制在一定的扰度范围内，从而使带式输送机正常运转。

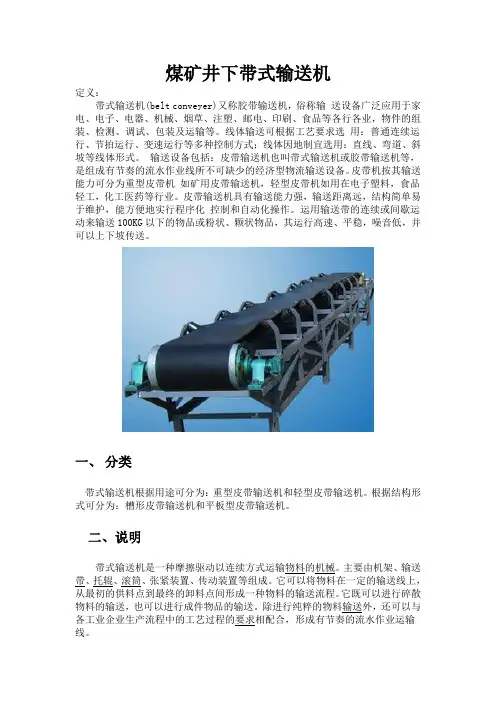

煤矿井下带式输送机定义：带式输送机(belt conveyer)又称胶带输送机，俗称输送设备广泛应用于家电、电子、电器、机械、烟草、注塑、邮电、印刷、食品等各行各业，物件的组装、检测、调试、包装及运输等。
线体输送可根据工艺要求选用：普通连续运行、节拍运行、变速运行等多种控制方式；线体因地制宜选用：直线、弯道、斜坡等线体形式。
输送设备包括：皮带输送机也叫带式输送机或胶带输送机等，是组成有节奏的流水作业线所不可缺少的经济型物流输送设备。
皮带机按其输送能力可分为重型皮带机如矿用皮带输送机，轻型皮带机如用在电子塑料，食品轻工，化工医药等行业。
皮带输送机具有输送能力强，输送距离远，结构简单易于维护，能方便地实行程序化控制和自动化操作。
运用输送带的连续或间歇运动来输送100KG以下的物品或粉状、颗状物品，其运行高速、平稳，噪音低，并可以上下坡传送。

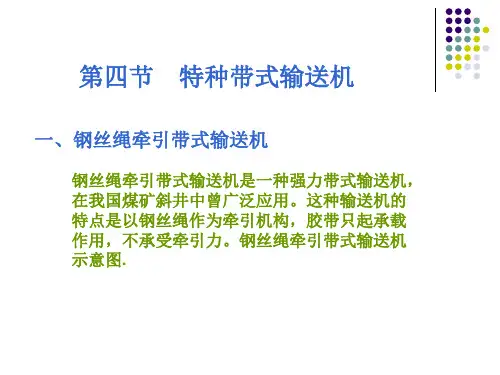

一、分类带式输送机根据用途可分为：重型皮带输送机和轻型皮带输送机。
根据结构形式可分为：槽形皮带输送机和平板型皮带输送机。
二、说明带式输送机是一种摩擦驱动以连续方式运输物料的机械。
主要由机架、输送带、托辊、滚筒、张紧装置、传动装置等组成。
它可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。
它既可以进行碎散物料的输送，也可以进行成件物品的输送。
除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。
胶带输送机又称皮带输送机，输送带根据摩擦传动原理而运动，适用于输送堆积密度小于1.67/吨/立方米，易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料，如煤、碎石、砂、水泥、化肥、粮食等。
胶带输送机可在环境温度-20℃至+40℃范围内使用，被送物料温度小于60℃。
其机长及装配形式可根据用户要求确定，传动可用电滚筒，也可用带驱动架的驱动装置。

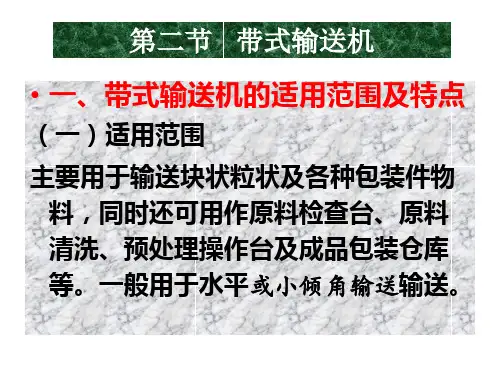

三、适用范围可以用于水平运输或倾斜运输，使用非常方便，广泛应用于现代化的各种工业企业中，如：矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中。

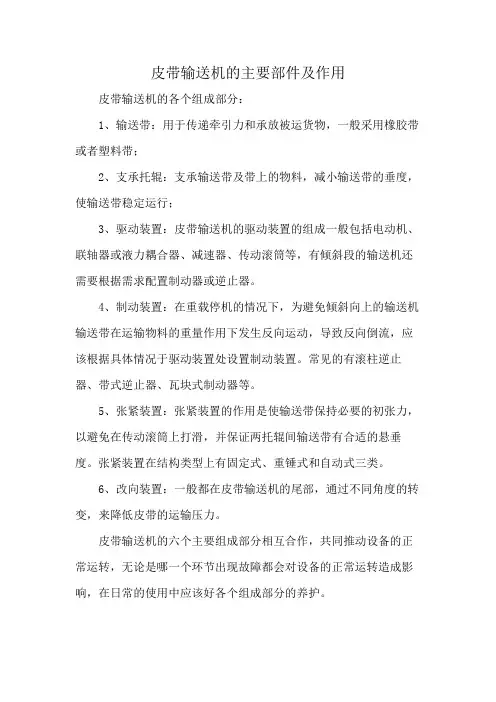

皮带输送机的主要部件及作用
皮带输送机的各个组成部分：
1、输送带：用于传递牵引力和承放被运货物，一般采用橡胶带或者塑料带；
2、支承托辊：支承输送带及带上的物料，减小输送带的垂度，使输送带稳定运行；
3、驱动装置：皮带输送机的驱动装置的组成一般包括电动机、联轴器或液力耦合器、减速器、传动滚筒等，有倾斜段的输送机还需要根据需求配置制动器或逆止器。
4、制动装置：在重载停机的情况下，为避免倾斜向上的输送机输送带在运输物料的重量作用下发生反向运动，导致反向倒流，应该根据具体情况于驱动装置处设置制动装置。
常见的有滚柱逆止器、带式逆止器、瓦块式制动器等。
5、张紧装置：张紧装置的作用是使输送带保持必要的初张力，以避免在传动滚筒上打滑，并保证两托辊间输送带有合适的悬垂度。
张紧装置在结构类型上有固定式、重锤式和自动式三类。
6、改向装置：一般都在皮带输送机的尾部，通过不同角度的转变，来降低皮带的运输压力。
皮带输送机的六个主要组成部分相互合作，共同推动设备的正常运转，无论是哪一个环节出现故障都会对设备的正常运转造成影响，在日常的使用中应该好各个组成部分的养护。
皮带输送机机的组成
部分

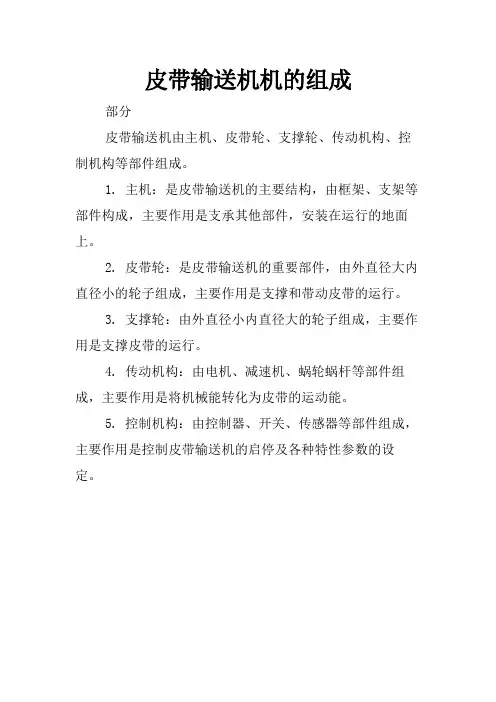

皮带输送机由主机、皮带轮、支撑轮、传动机构、控制机构等部件组成。
1. 主机：是皮带输送机的主要结构，由框架、支架等部件构成，主要作用是支承其他部件，安装在运行的地面上。
2. 皮带轮：是皮带输送机的重要部件，由外直径大内直径小的轮子组成，主要作用是支撑和带动皮带的运行。
3. 支撑轮：由外直径小内直径大的轮子组成，主要作用是支撑皮带的运行。
4. 传动机构：由电机、减速机、蜗轮蜗杆等部件组成，主要作用是将机械能转化为皮带的运动能。
5. 控制机构：由控制器、开关、传感器等部件组成，主要作用是控制皮带输送机的启停及各种特性参数的设定。
带式输送机的结构及各部分作用带式输送机是以胶带作为牵引机构和承载机构的摩擦传动连续动作式输送设备，在煤矿井下和地面生产系统中广泛应用。
这是因为它和刮板输送机比较，有以下四个优点：1.输送量大，一般可达200~400t/h，大型的可达1000t/h。
2.单机水平铺设长，一般可达300~800m，强力皮带输送机可铺设4000m以上。
3.运行阻力小，耗电量低，对煤块的破碎小。
4.运行噪声小，机体重量轻。
皮带运输机可用于水平以及向上运输不超过18°，向下运输不超过15°的范围内。
但也有缺点：1.安装技术标准要求高。
2.胶带易磨损。
3.坡度不能太大，不能弯曲。
4.不能运送高温和水荷载。
一、机头部机头部包括传动装置、卸载装置、皮带清扫装置和皮带张紧装置四个部分。
（一）传动装置这部分的作用，是把电动机的转矩通过传动滚筒传递给皮带，使皮带连续运行。
这部分包括：电动机、联轴器、减速器和主动滚筒。
其驱动方式有单电动机驱动和双电动机驱动。
如用单电动机驱动，在两个主动滚筒的轴端装一对传动比为1的联动齿轮；如用双电动机驱动，要把这两个齿轮卸下来。
1.电动机：为整个输送机提供动力，其输出轴通过弹性联轴器与液力耦合器泵轮联接；液力耦合器的透平轮（涡轮）与减速器输入轴联接。
2.减速器：是将电动机的高转速减少为驱动滚筒所要求的的低转速，其输出轴通过联轴器与驱动滚筒联接。
3.传动滚筒：也叫驱动滚筒，是带式输送机传递牵引胶带运行的重要执行部件，为了增加与胶带的摩擦力，将滚筒的外表面包成花纹状胶层。
（二）卸载装置为了便于卸载，机头前端装有外伸的卸载架。
卸煤滚筒就安装在卸载架上。
（三）皮带清扫装置卸去煤后，皮带表面还会粘附有一些细碎的煤屑。
为了防止这些东西进入滚筒，影响传动或把皮带损坏，在卸煤滚筒的下部还装有刮板式清扫装置，用以清扫皮带。
二、机身部机身部由机架、托辊架、托辊、调心（偏）托辊架、调心（偏）托辊等组成。
机架的作用是用来安装固定上、下层托辊架和上、下层调心（偏）托辊架。
1皮带输送机的构造及工作原理一、皮带输送机的构造皮带输送机是一种常用的物料输送设备，由驱动装置、滚筒、支撑架、输送带和输送带张紧装置等组成。
1.驱动装置：驱动装置一般由电机、减速器、耐磨橡胶联轴器、联轴器保护罩等组成。
电机通过减速器带动轴上的滚筒旋转，从而将输送带带动起来。
2.滚筒：滚筒是输送带的主动部件，一般由金属制成，包括驱动滚筒和被动滚筒。
驱动滚筒位于输送带的尾端，被动滚筒位于输送带的头端，用于支撑并转动输送带。
3.支撑架：支撑架用于支撑输送带和滚筒。
支撑架的设计和安装对输送带的运输效果和寿命有重要影响，一般采用钢结构，可以根据需求进行调整。
4.输送带：输送带是输送物料的关键部件，多为橡胶材质，也有尼龙、聚酯纤维等材质。
输送带的宽度、厚度和强度根据输送物料的重量和尺寸来确定，一般由多层帆布或钢丝绳制成。
5.输送带张紧装置：输送带张紧装置用于调整和保持输送带的张力，防止输送带松弛或滑动。
常见的张紧装置有滑动张紧装置、重锤张紧装置和液压张紧装置等。
二、皮带输送机的工作原理皮带输送机通过输送带将物料从一个点输送到另一个点。
工作原理如下：1.起动：首先开启驱动装置，电机通过减速器带动驱动滚筒旋转。
驱动滚筒的旋转将输送带带动起来。
2.加载物料：物料被放置在输送带上，可以手动投料或通过其他装置进行装载。
3.输送：输送带运行时，驱动滚筒的旋转使得输送带向被动滚筒方向移动。
物料随着输送带的运行被推动，从起点输送到终点。
4.卸料：当输送带到达终点时，物料从输送带上卸下。
卸料方式可以是物料滑落、翻转或通过其他装置实现。
5.停止：完成输送任务后，关闭驱动装置，停止输送带的运行。
值得注意的是，皮带输送机的输送速度可以根据需要进行调整，驱动装置的转速和输送带的宽度、张力等参数可以相应改变，以适应不同物料的输送要求。
总结：皮带输送机以其可靠性高、输送距离长、输送量大等优点广泛应用于各个行业。
其主要构造由驱动装置、滚筒、支撑架、输送带和输送带张紧装置等组成。
