带式输送机的结构及工作原理

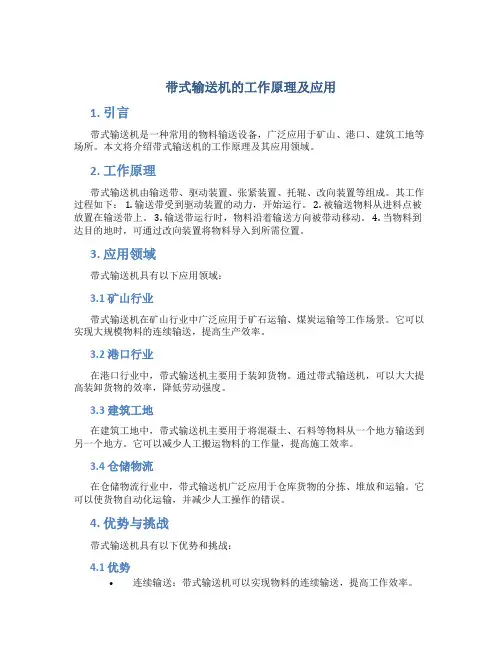

带式输送机的工作原理及应用1. 引言带式输送机是一种常用的物料输送设备，广泛应用于矿山、港口、建筑工地等场所。

本文将介绍带式输送机的工作原理及其应用领域。

2. 工作原理带式输送机由输送带、驱动装置、张紧装置、托辊、改向装置等组成。

其工作过程如下： 1. 输送带受到驱动装置的动力，开始运行。

2. 被输送物料从进料点被放置在输送带上。

3. 输送带运行时，物料沿着输送方向被带动移动。

4. 当物料到达目的地时，可通过改向装置将物料导入到所需位置。

3. 应用领域带式输送机具有以下应用领域：3.1 矿山行业带式输送机在矿山行业中广泛应用于矿石运输、煤炭运输等工作场景。

它可以实现大规模物料的连续输送，提高生产效率。

3.2 港口行业在港口行业中，带式输送机主要用于装卸货物。

通过带式输送机，可以大大提高装卸货物的效率，降低劳动强度。

3.3 建筑工地在建筑工地中，带式输送机主要用于将混凝土、石料等物料从一个地方输送到另一个地方。

它可以减少人工搬运物料的工作量，提高施工效率。

3.4 仓储物流在仓储物流行业中，带式输送机广泛应用于仓库货物的分拣、堆放和运输。

它可以使货物自动化运输，并减少人工操作的错误。

4. 优势与挑战带式输送机具有以下优势和挑战：4.1 优势•连续输送：带式输送机可以实现物料的连续输送，提高工作效率。

•存储容量大：带式输送机可以在一定程度上存储物料，减少物料的等待时间。

•适应性强：带式输送机可以适应各种物料和工作环境。

4.2 挑战•维护成本高：带式输送机需要定期维护和保养，以确保正常运行。

•对物料要求高：带式输送机对物料的粒度、湿度等要求较高。

•环境适应性差：带式输送机在特殊环境下的适应性较差，需要做好防护和安全措施。

5. 结论带式输送机作为一种常用的物料输送设备，具有广泛的应用领域。

通过了解其工作原理和应用场景，我们可以更好地利用带式输送机提高生产效率、降低劳动强度。

同时，我们也应该注意其维护和安全使用，以确保设备的正常运行。

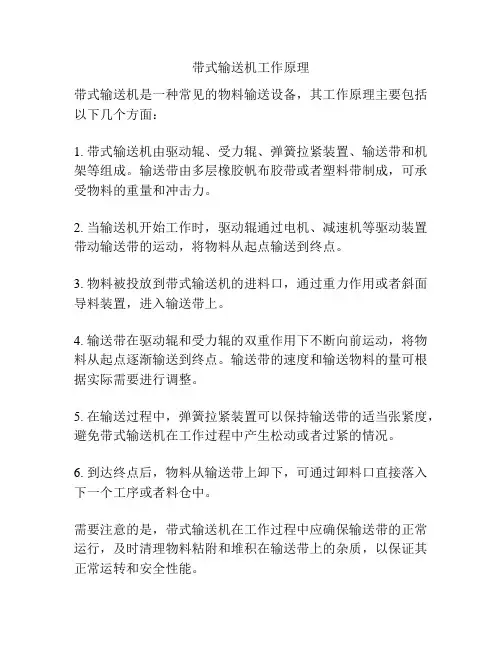

带式输送机工作原理
带式输送机是一种常见的物料输送设备，其工作原理主要包括以下几个方面：
1. 带式输送机由驱动辊、受力辊、弹簧拉紧装置、输送带和机架等组成。

输送带由多层橡胶帆布胶带或者塑料带制成，可承受物料的重量和冲击力。

2. 当输送机开始工作时，驱动辊通过电机、减速机等驱动装置带动输送带的运动，将物料从起点输送到终点。

3. 物料被投放到带式输送机的进料口，通过重力作用或者斜面导料装置，进入输送带上。

4. 输送带在驱动辊和受力辊的双重作用下不断向前运动，将物料从起点逐渐输送到终点。

输送带的速度和输送物料的量可根据实际需要进行调整。

5. 在输送过程中，弹簧拉紧装置可以保持输送带的适当张紧度，避免带式输送机在工作过程中产生松动或者过紧的情况。

6. 到达终点后，物料从输送带上卸下，可通过卸料口直接落入下一个工序或者料仓中。

需要注意的是，带式输送机在工作过程中应确保输送带的正常运行，及时清理物料粘附和堆积在输送带上的杂质，以保证其正常运转和安全性能。

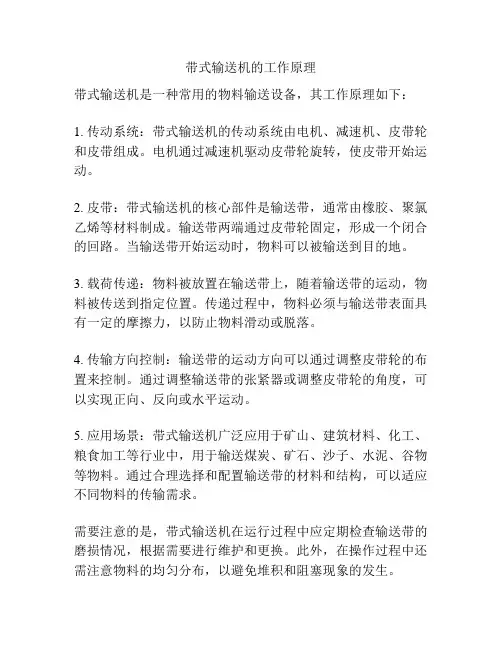

带式输送机的工作原理
带式输送机是一种常用的物料输送设备，其工作原理如下：
1. 传动系统：带式输送机的传动系统由电机、减速机、皮带轮和皮带组成。

电机通过减速机驱动皮带轮旋转，使皮带开始运动。

2. 皮带：带式输送机的核心部件是输送带，通常由橡胶、聚氯乙烯等材料制成。

输送带两端通过皮带轮固定，形成一个闭合的回路。

当输送带开始运动时，物料可以被输送到目的地。

3. 载荷传递：物料被放置在输送带上，随着输送带的运动，物料被传送到指定位置。

传递过程中，物料必须与输送带表面具有一定的摩擦力，以防止物料滑动或脱落。

4. 传输方向控制：输送带的运动方向可以通过调整皮带轮的布置来控制。

通过调整输送带的张紧器或调整皮带轮的角度，可以实现正向、反向或水平运动。

5. 应用场景：带式输送机广泛应用于矿山、建筑材料、化工、粮食加工等行业中，用于输送煤炭、矿石、沙子、水泥、谷物等物料。

通过合理选择和配置输送带的材料和结构，可以适应不同物料的传输需求。

需要注意的是，带式输送机在运行过程中应定期检查输送带的磨损情况，根据需要进行维护和更换。

此外，在操作过程中还需注意物料的均匀分布，以避免堆积和阻塞现象的发生。

宁夏工业职业职业学院矿用带式输送机（培训教案）姓名：闫旭时间：2011年1月矿用带式输送机基础知识本章学习要点：一、带式输送机的工作原理二、带式输送机结构三、带式输送机安全运行保护装置四、带式输送机操作工安全操作规程五、带式输送机胶带跑偏调试方法胶带式输送机俗称“皮带机”，是以胶带、塑料带和化纤带作为承载物料和牵引工件的输送机械，是煤矿机械化采煤工作面顺槽中的主要运煤设备，可伸缩胶带输送机最大的优点是随工作面的推进，可以灵活伸缩。

该输送机也用于掘井工作面的运输作业，因此，正确操作胶带输送机对提高工作面的产量至关重要。

在煤矿井上、下和其他许多地方得到了广泛的应用。

它也是连续式输送原煤机械中应用最广泛的一种重要设备。

一、其优点如下：1、结构简单，安全可靠。

2、使用范围广，输送能力大。

3、对线路适应性强、运距长可以一点或多点受料，一点或多点卸料。

4、工作时噪音低。

5、基建投资少，营运费用低。

二、安装方式：可分为固定式、移动式、机架可伸缩式三种三、输送机的工作原理胶带绕过卸载滚筒和改向滚筒经驱动滚筒至机尾滚筒，形成一个无极的环形带，上下两股胶带分别支撑在上下托辊上。

拉紧装置使胶带获得一定的张紧力。

物料经机尾的装料口落到上部胶带上，随胶带运行至端部卸载。

工作时驱动滚筒和减速器与电机相连接，通过电机的驱动，靠胶带与驱动滚筒间的磨檫力带动胶带运动，从而实现输送功能。

四、带式输送机结构1、驱动装置1）电动机、2）联轴器、3）减速器、4）制动器（电磁闸瓦式）、5）逆止器（滚柱逆止器）。

6）驱动滚筒和导向滚筒。

2、输送带即使承载部件，又是牵引部件。

3、托辊（槽形托辊<上>、平形托辊<下>、缓冲托辊<落料点>、调心托辊<上下都有，自动调整皮带跑遍用>）。

4、支架5、张紧装置（螺杆式拉紧装置、重锤拉紧装置、固定绞车拉紧装置、自动液压拉紧装置、四种）。

将输送带张紧，使输送带与驱动滚筒具备足够的摩擦力，使两滚筒间的输送带控制在一定的扰度范围内，从而使带式输送机正常运转。

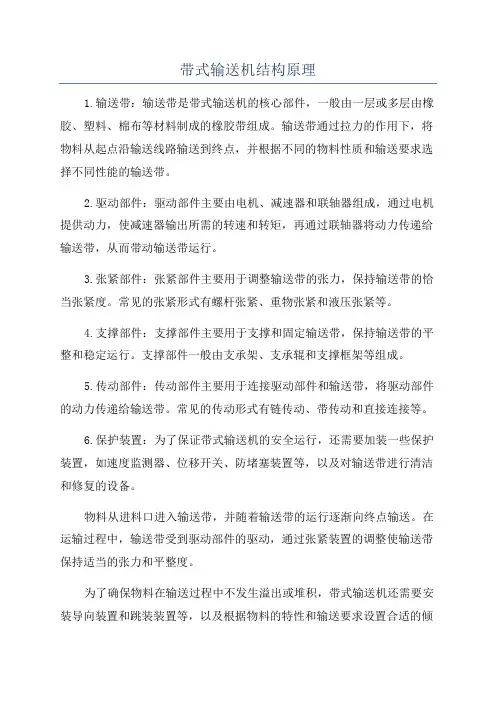

带式输送机结构原理
1.输送带：输送带是带式输送机的核心部件，一般由一层或多层由橡胶、塑料、棉布等材料制成的橡胶带组成。

输送带通过拉力的作用下，将物料从起点沿输送线路输送到终点，并根据不同的物料性质和输送要求选择不同性能的输送带。

2.驱动部件：驱动部件主要由电机、减速器和联轴器组成，通过电机提供动力，使减速器输出所需的转速和转矩，再通过联轴器将动力传递给输送带，从而带动输送带运行。

3.张紧部件：张紧部件主要用于调整输送带的张力，保持输送带的恰当张紧度。

常见的张紧形式有螺杆张紧、重物张紧和液压张紧等。

4.支撑部件：支撑部件主要用于支撑和固定输送带，保持输送带的平整和稳定运行。

支撑部件一般由支承架、支承辊和支撑框架等组成。

5.传动部件：传动部件主要用于连接驱动部件和输送带，将驱动部件的动力传递给输送带。

常见的传动形式有链传动、带传动和直接连接等。

6.保护装置：为了保证带式输送机的安全运行，还需要加装一些保护装置，如速度监测器、位移开关、防堵塞装置等，以及对输送带进行清洁和修复的设备。

物料从进料口进入输送带，并随着输送带的运行逐渐向终点输送。

在运输过程中，输送带受到驱动部件的驱动，通过张紧装置的调整使输送带保持适当的张力和平整度。

为了确保物料在输送过程中不发生溢出或堆积，带式输送机还需要安装导向装置和跳装装置等，以及根据物料的特性和输送要求设置合适的倾
角、弯道和支承。

当物料到达终点时，可以通过调整驱动部件或停止驱动部件来停止输送带的运行，实现物料的输送和停止。

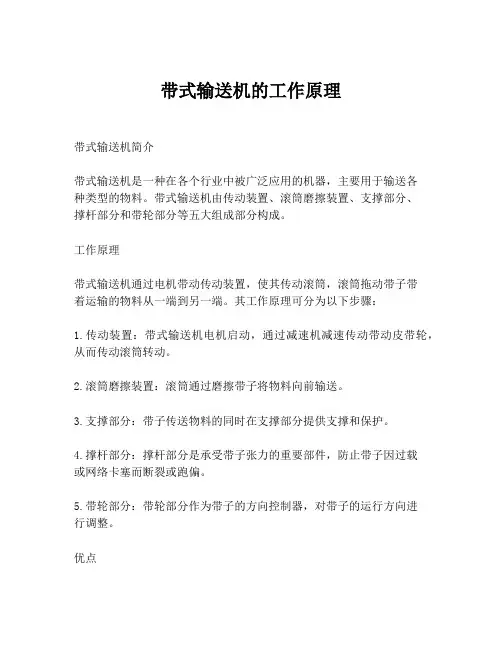

带式输送机的工作原理
带式输送机简介
带式输送机是一种在各个行业中被广泛应用的机器，主要用于输送各
种类型的物料。

带式输送机由传动装置、滚筒磨擦装置、支撑部分、
撑杆部分和带轮部分等五大组成部分构成。

工作原理
带式输送机通过电机带动传动装置，使其传动滚筒，滚筒拖动带子带
着运输的物料从一端到另一端。

其工作原理可分为以下步骤：
1.传动装置：带式输送机电机启动，通过减速机减速传动带动皮带轮，从而传动滚筒转动。

2.滚筒磨擦装置：滚筒通过磨擦带子将物料向前输送。

3.支撑部分：带子传送物料的同时在支撑部分提供支撑和保护。

4.撑杆部分：撑杆部分是承受带子张力的重要部件，防止带子因过载
或网络卡塞而断裂或跑偏。

5.带轮部分：带轮部分作为带子的方向控制器，对带子的运行方向进
行调整。

优点
1.带式输送机具有输送物料量大、传输距离远、运行可靠的特点。

2.输送物料能力强，满足了工业生产的需求；
3.输送过程中，对物料进行连续输送并防止物料的散落和溢出；
4.零部件标准化生产，易于维修和更换。

缺点
1.带式输送机的转动部分存在摩擦，导致噪声较大，影响生产和工作环境；
2.带式输送机需要大量电能（电力）才能运行，成本较高。

总体而言，带式输送机具有传送量大、运行可靠、简单维护等特点，因此在诸多行业中应用广泛。

同时，也需要对其特点有清晰的了解与把握，以发挥其优势，并发挥相应的优化芸芸之功。

带式输送机的工作原理与结构带式输送机的工作原理是通过电动机带动滚筒转动，进而驱动输送带的运动。

物料被放置在输送带的一端，通过输送带的运动，物料被带动向目标位置输送。

输送带常常采用多层结构，使用辊筒作为支撑，减少摩擦阻力，提高输送效率。

1.带式输送机框架：带式输送机的框架用于承载输送带和其他关键部件，保证整个输送机的稳定性和安全性。

框架通常由钢板焊接而成，结构坚固。

2.输送带：输送带是带式输送机的核心部件，用于承载物料的运输。

输送带通常由橡胶和聚酯纤维等材料制成，具有一定的柔韧性和耐磨性。

根据输送物料的性质和输送距离的长度，可以选择不同类型和规格的输送带。

3.滚筒：滚筒是带式输送机的传动部件，用于带动输送带的运动。

它一般由金属管壳和装有轴承的金属轴构成，能够承受较大的转矩和压力。

滚筒通过电动机或减速器的传动装置驱动，使输送带实现连续的往复运动。

4.传动装置：传动装置是带式输送机的重要组成部分，用于将电动机的旋转运动转换为滚筒的转动力矩。

传动装置通常由电动机、减速器、联轴器和传动轴等部件组成。

电动机提供动力，减速器将电动机的高速旋转转变为适合输送机运行的低速高扭矩旋转。

5.张紧装置：张紧装置用于保持输送带的适当张力，以确保输送带在运行过程中的稳定性和紧密性。

张紧装置通常由张紧滚筒、滑轮和弹簧组成，可以根据需要手动或自动调整张紧力度。

6.支撑装置：支撑装置用于支撑带式输送机的整体结构，保持输送带平稳的运行。

支撑装置通常由支撑滚筒、支撑架和支撑腿等部件组成，能够根据地面的高低和倾斜角度进行调整。

7.包装机架：包装机架用于包覆输送带的外部保护材料，以延长输送带的使用寿命。

常见的包装机架材料有橡胶、聚氨酯等，能够有效防止输送带受到外界环境的磨损和损坏。

总之，带式输送机通过带式运输实现物料的连续输送，其工作原理是通过滚筒的转动来驱动输送带运动。

它的结构主要包括输送带、框架、滚筒、传动装置、张紧装置、支撑装置和包装机架等部件，每个部件都起着重要的作用，保证输送机的正常运行和物料的安全输送。

皮带输送机工作原理及故障及排除方法4.2.1 概述带式输送机是连续运输机中效率最高、使用最普遍的一种机型。

在我国建设的大、中型燃煤火力发电厂中，从受卸装置向储煤场及锅炉原煤仓输煤所用的运送设备，主要就是带式输送机。

带式输送机是以输送带作为物料承载构件和牵引构件的连续输送设备。

根据摩擦原理，由驱动滚筒带动输送带，将物料输送到所需的地方。

带式输送机与其他类型的输送设备相比，具有良好的性能，在连续装载的情况下能连续运输，生产率高，运行平稳可靠，输送连续均匀，工作过程中噪音小，结构简单，能量消耗小，运行维护费用低，维修方便，易于实现自动控制及远方操作等优点，因此，在输煤运行中得到广泛的应用。

4.2.2 主要部件结构及工作原理4.2.2.1 结构带式输送机整机结构如图。

主要部件如下：输送带，驱动装置（电机、减速机、制动器、联轴器、逆止器）或电动滚筒，传动滚筒，改向滚筒，托辊，拉紧装置，清扫器，卸料器，机架，漏斗，安徽导料槽，安全保护装置等。

带式输送机整机结构1—头部漏斗 2—机架 3—头部清扫器 4—传动滚筒 5—安全保护装置 6—输送带 7—承载托辊 8—缓冲托 辊 9—导料槽 10—改向滚筒 11—螺旋拉紧装置 12—尾架 13—空段清扫器 14—回程托辊 15—中间架16—电动机 17—液力偶合器 18—制动器 19—减速机20—联轴器4.2.2.2 工作原理1-胶带 2-主动滚筒 3-机尾改向滚筒 4-托辊 5-拉紧装置胶带绕经主动滚筒和机尾改向滚筒形成一个无极的环形带,上、下两段胶带都支承在托辊上,拉 紧装置给胶带以正常运转所需要的张紧力。

工作时主动滚筒通过它与胶带之间的摩擦力带动胶带运 行,煤等物料装在胶带上与胶带一起运动。

胶带输送机一般是利用上段胶带运送物料的,并且在端部 卸料；特殊的是利用专门的卸料装置,可在任意位置卸料。

上段胶带利用一组槽型托辊支承以增加装 载断面积，下段胶带为平型。

托辊内两端装有轴承,转动灵活,运行阻力较小。

皮带输送机的工作原理
皮带输送机是一种常见的物料输送设备，主要由传动部分、支撑部分、输送部分和辅助部分组成。

其主要工作原理如下：
1. 传动部分：皮带输送机通常由电动机、减速机、联轴器和传动滚筒等组成。

电动机通过联轴器与减速机相连，减速机再带动传动滚筒的旋转。

2. 支撑部分：输送机的支撑部分由上部支撑架和下部托辊组成。

上部支撑架安装在输送机的上方，支撑整个输送机；下部托辊支撑输送带，使其保持水平运行。

3. 输送部分：输送带是输送机最关键的部分，它由多层橡胶带或聚酯带构成。

输送带绕过传动滚筒和制动滚筒，形成一个闭合的环形运动轨道。

物料放置在输送带上，通过输送带的运动被带动向前输送。

4. 辅助部分：辅助部分包括前端导料装置、传动滚筒和制动滚筒。

前端导料装置用于引导物料顺利进入输送带，并防止物料溢出。

传动滚筒通过电动机和减速机的驱动，使输送带运动。

制动滚筒通过制动装置控制输送带的速度和停止。

在工作过程中，电动机带动减速机和传动滚筒旋转，输送带在下部托辊的支撑下形成一条连续的带状运输通道。

物料被放置在输送带上，随着输送带的运动被带动向前输送。

同时，前端导料装置引导物料进入输送带，而制动滚筒可以调节输送带的
运行速度和停止。

通过这种方式，皮带输送机实现了物料的连续输送。

带式输送机的工作原理与结构带式输送机的工作原理是通过电动机驱动输送带运行，完成物料的输送。

当电动机启动时，带式输送机会将输送带拉动，物料就会沿着输送带方向被输送到目的地。

带式输送机可以在直线上运行，也可以在水平面上或倾斜面上进行输送。

在结构上，带式输送机的输送带一般由橡胶或者聚酯纤维材料制成，具有较好的抗拉性能和耐磨耐热性能。

传动装置一般由电动机、减速机和联轴器等部件组成，其作用是将电动机的动力传递给输送带，驱动输送带的运行。

支撑磁和机架用于支撑输送带和固定输送设备，使其能够稳定地运行。

张紧装置用于保持输送带的张紧状态，防止输送带产生松弛或者滑动。

总之，带式输送机通过输送带的运行完成物料的输送，其结构和工作原理相对简单，但在工业生产中起着非常重要的作用。

带式输送机是工业生产中常见的一种输送设备，具有结构简单、运行平稳、输送距离远、输送量大等特点。

它广泛应用于矿山、建筑工地、港口、化工厂、冶金企业等领域，用于各种物料的输送，如煤炭、矿石、矿砂、化工原料等。

带式输送机的工作原理是利用电动机驱动输送带进行循环运动，将物料从进料口输送至出料口。

输送带运行过程中，物料被带动一起向前移动。

其中，电动机的动力通过传动装置传递给输送带，推动输送带的正向循环运动，从而实现物料的输送。

带式输送机的工作流程非常简单明了，但对于大规模的物料输送有着不可或缺的作用。

带式输送机的结构主要包括输送带、支撑架、传动装置、张紧装置和机架。

其中，输送带是带式输送机核心部件之一，由橡胶或聚酯纤维材料制成，具有抗拉性能和耐磨耐热性能。

支撑架起到支撑和固定输送带的作用，保证输送带在运行中的稳定性和安全性。

传动装置由电动机、减速机和联轴器等组成，将电动机的动力传递给输送带，驱动输送带的运行。

张紧装置用于调节和保持输送带的张紧状态，防止输送带因过松或过紧而影响正常运行。

机架作为整个带式输送机的支撑结构，承载输送设备的重量及输送物料的不同冲击力，具有重要的支撑作用。

带式输送机的工作原理与结构带式输送机是一种常见的物料输送设备，主要用于水泥、矿石、化肥、煤炭等物料的连续输送。

它通过驱动滚筒和输送带的运动，将物料从起点输送到终点，实现物料的自动化输送。

一、工作原理带式输送机的工作原理主要包括以下几个方面：1. 输送带的运动：输送带是带式输送机的核心部件，它由橡胶、聚酯纤维等材料制成，具有一定的柔韧性和耐磨性。

输送带通过驱动滚筒的转动，带动物料的运动。

输送带的运动方式有两种：一是带式输送机采用辊筒驱动，通过驱动滚筒的转动带动输送带的运动；二是带式输送机采用链条驱动，通过链条的拉动带动输送带的运动。

2. 驱动滚筒的转动：带式输送机的驱动滚筒通常位于输送带的尾部，它通过电机、减速器等设备驱动，提供动力给输送带。

驱动滚筒的转动速度可以根据物料的输送需求进行调整，以控制物料的输送速度。

3. 支撑滚筒的安装：带式输送机通常由多个支撑滚筒组成，支撑滚筒安装在输送机的机架上，用于支撑输送带和物料的重量。

支撑滚筒的数量和位置可以根据物料的输送距离和重量进行设计，以确保输送带的稳定运行。

4. 转向滚筒的设置：为了改变物料的输送方向，带式输送机通常会设置转向滚筒。

转向滚筒位于输送带的转弯处，通过改变输送带的方向，使物料按照预定的路径进行输送。

二、结构组成带式输送机的结构主要包括以下几个部分：1. 机架：带式输送机的机架是支撑输送带和滚筒的主要部件，通常由钢板焊接而成。

机架具有足够的强度和刚度，以承受物料的重力和运动力。

2. 驱动装置：带式输送机的驱动装置通常由电机、减速器、联轴器等组成。

电机提供动力，减速器将电机的高速转动转换为适合输送带运行的低速转动，联轴器将减速器与驱动滚筒连接。

3. 输送带：输送带是带式输送机的核心部件，它由橡胶、聚酯纤维等材料制成，具有一定的柔韧性和耐磨性。

输送带的长度和宽度可以根据物料的输送需求进行设计，以确保物料的平稳输送。

4. 滚筒：带式输送机通常由多个滚筒组成，包括驱动滚筒、支撑滚筒和转向滚筒等。

带式输送机工作原理
带式输送机工作原理是通过一个长而连续的传送带，将物料从一个地点输送到另一个地点。

其主要由驱动装置、滚筒、托辊、支架等组成。

1. 驱动装置：带式输送机通常由电动机驱动。

电动机通过减速装置将机械能转化为传动轴上的旋转动力，从而驱动传送带带动物料。

2. 滚筒：滚筒位于带式输送机的两端，起到支撑和传递动力的作用。

其中，驱动滚筒被称为驱动滚筒，从而使带式输送机产生牵引力；另一端的滚筒被称为托辊滚筒，提供支撑并使传送带保持正常的运动。

3. 托辊：托辊是带式输送机上的一个关键部件。

它们安装在传送带上，起到承载物料、减少摩擦和保持传送带平稳运行的作用。

4. 支架：支架支撑带式输送机的各个部分。

它们经过适当的设计和布置，能够保证传送带在不同的高度和角度下稳定运行。

带式输送机的工作原理如下：
1. 驱动装置提供动力，通过带动驱动滚筒旋转，从而带动传送带运动。

2. 传送带上的托辊将物料向前推动，物料沿着传送带的方向被输送。

3. 在运输过程中，传送带经过托辊滚动，减少了摩擦力，保持
带式输送机平稳运行。

4. 当物料到达目的地时，可以通过调整传送带的角度或使用其他设备将其卸载。

带式输送机工作原理简单有效，广泛应用于矿山、建筑、冶金、化工等领域，提高了物料输送的效率和安全性。

带式输送机的工作原理
带式输送机主要由两个端点滚筒及紧套其上的闭合输送带组成。

带动输送带转动的滚筒称为驱动滚筒（传动滚筒）；另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。

驱动滚筒由电动机通过减速器驱动，输送带依靠驱动滚筒与输送带之间的摩擦力拖动。

驱动滚筒一般都装在卸料端，以增大牵引力，有利于拖动。

物料由喂料端喂入，落在转动的输送带上，依靠输送带摩擦带动运送到卸料端卸出。

适用范围
可以用于水平运输或倾斜运输，使用非常方便，广泛应用于现代化的各种工业企业中，如：矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中。

根据输送工艺要求，可以单台输送，也可多台组成或与其他输送设备组成水平或倾斜的输送系统，以满足不同布置形式的作业线需要。
