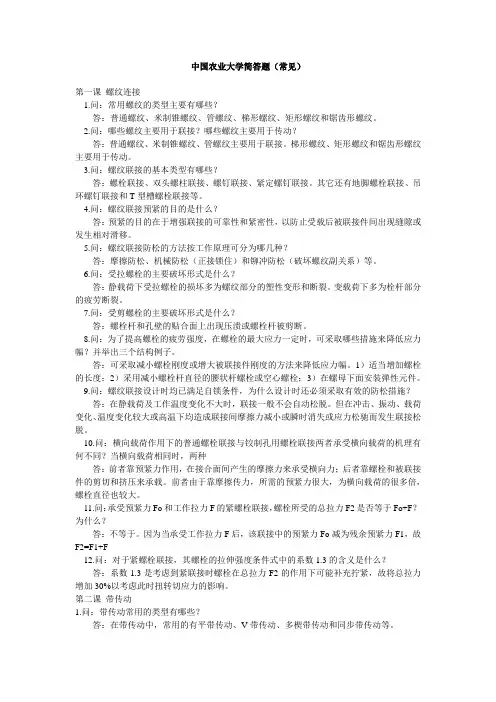

中国农业大学简答题（常见）第一课螺纹连接1.问：常用螺纹的类型主要有哪些？答：普通螺纹、米制锥螺纹、管螺纹、梯形螺纹、矩形螺纹和锯齿形螺纹。

2.问：哪些螺纹主要用于联接？哪些螺纹主要用于传动？答：普通螺纹、米制锥螺纹、管螺纹主要用于联接。

梯形螺纹、矩形螺纹和锯齿形螺纹主要用于传动。

3.问：螺纹联接的基本类型有哪些？答：螺栓联接、双头螺柱联接、螺钉联接、紧定螺钉联接。

其它还有地脚螺栓联接、吊环螺钉联接和T型槽螺栓联接等。

4.问：螺纹联接预紧的目的是什么？答：预紧的目的在于增强联接的可靠性和紧密性，以防止受载后被联接件间出现缝隙或发生相对滑移。

5.问：螺纹联接防松的方法按工作原理可分为哪几种？答：摩擦防松、机械防松（正接锁住）和铆冲防松（破坏螺纹副关系）等。

6.问：受拉螺栓的主要破坏形式是什么？答：静载荷下受拉螺栓的损坏多为螺纹部分的塑性变形和断裂。

变载荷下多为栓杆部分的疲劳断裂。

7.问：受剪螺栓的主要破坏形式是什么？答：螺栓杆和孔壁的贴合面上出现压溃或螺栓杆被剪断。

8.问：为了提高螺栓的疲劳强度，在螺栓的最大应力一定时，可采取哪些措施来降低应力幅？并举出三个结构例子。

答：可采取减小螺栓刚度或增大被联接件刚度的方法来降低应力幅。

1）适当增加螺栓的长度；2）采用减小螺栓杆直径的腰状杆螺栓或空心螺栓；3）在螺母下面安装弹性元件。

9.问：螺纹联接设计时均已满足自锁条件，为什么设计时还必须采取有效的防松措施？答：在静载荷及工作温度变化不大时，联接一般不会自动松脱。

但在冲击、振动、载荷变化、温度变化较大或高温下均造成联接间摩擦力减小或瞬时消失或应力松驰而发生联接松脱。

10.问：横向载荷作用下的普通螺栓联接与铰制孔用螺栓联接两者承受横向载荷的机理有何不同？当横向载荷相同时，两种答：前者靠预紧力作用，在接合面间产生的摩擦力来承受横向力；后者靠螺栓和被联接件的剪切和挤压来承载。

前者由于靠摩擦传力，所需的预紧力很大，为横向载荷的很多倍，螺栓直径也较大。

分别说明三角螺纹、管螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹的应用场合三角螺纹：1. 应用场合：- 三角螺纹常用于连接和固定机械零部件，如螺母、螺栓等。

- 在汽车制造业中，三角螺纹广泛应用于车辆的悬挂系统、发动机系统等各个部位。

- 在建筑业中，三角螺纹用于连接钢筋和混凝土，增强建筑物的结构稳定性。

管螺纹：1. 应用场合：- 管螺纹广泛应用于石油、天然气等液体或气体管道的连接处，确保管道连接的密封性和安全性。

- 在工业制造领域，管螺纹用于连接机械设备的进出口，实现液体或气体的输送和控制。

- 在建筑装饰中，管螺纹被用于水电安装，将水管和电线管固定在墙壁上。

矩形螺纹：1. 应用场合：- 矩形螺纹常用于木制家具的连接，如床架、椅子等，使家具更加结实稳固。

- 在木工加工领域，矩形螺纹用于连接木板或木块，起到固定和加强结构的作用。

- 在建筑搭建中，矩形螺纹常用于连接脚手架和支撑构件，提高整体结构的稳定性。

梯形螺纹：1. 应用场合：- 梯形螺纹广泛应用于工业机械设备的传动装置中，如螺杆传动、丝杠传动等，实现线性运动和力的传递。

- 在汽车制造业中，梯形螺纹用于汽车升降装置和转向系统中，提供稳定的力传递效果。

- 在医疗器械制造领域，梯形螺纹被用于手术台和病床的高低调节，确保操控方便和安全性。

锯齿形螺纹：1. 应用场合：- 锯齿形螺纹常用于金属制品的连接，如钢管、铁件等，提供牢固的固定效果。

- 在农业机械设备制造领域，锯齿形螺纹用于连接农机零部件，如插秧机、拖拉机等，确保机械的稳定性。

- 在家用电器制造中，锯齿形螺纹被应用于电视壁挂支架、空调支架等固定装置中，方便用户安装和调整。

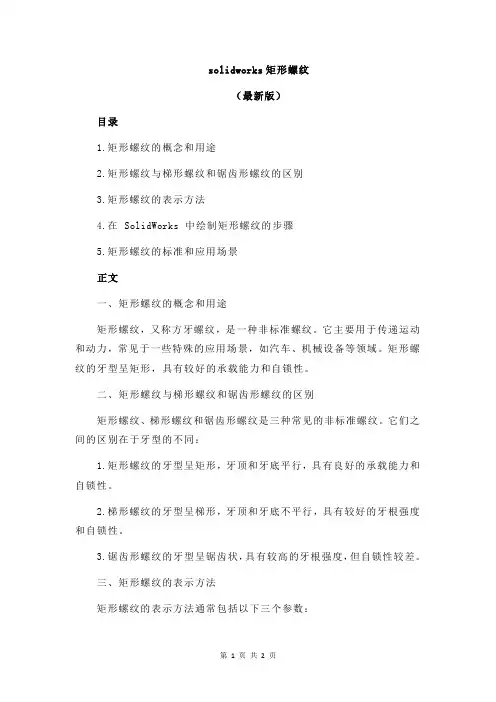

solidworks矩形螺纹（最新版）目录1.矩形螺纹的概念和用途2.矩形螺纹与梯形螺纹和锯齿形螺纹的区别3.矩形螺纹的表示方法4.在 SolidWorks 中绘制矩形螺纹的步骤5.矩形螺纹的标准和应用场景正文一、矩形螺纹的概念和用途矩形螺纹，又称方牙螺纹，是一种非标准螺纹。

它主要用于传递运动和动力，常见于一些特殊的应用场景，如汽车、机械设备等领域。

矩形螺纹的牙型呈矩形，具有较好的承载能力和自锁性。

二、矩形螺纹与梯形螺纹和锯齿形螺纹的区别矩形螺纹、梯形螺纹和锯齿形螺纹是三种常见的非标准螺纹。

它们之间的区别在于牙型的不同：1.矩形螺纹的牙型呈矩形，牙顶和牙底平行，具有良好的承载能力和自锁性。

2.梯形螺纹的牙型呈梯形，牙顶和牙底不平行，具有较好的牙根强度和自锁性。

3.锯齿形螺纹的牙型呈锯齿状，具有较高的牙根强度，但自锁性较差。

三、矩形螺纹的表示方法矩形螺纹的表示方法通常包括以下三个参数：1.公称直径：表示螺纹的最大直径，单位为毫米。

2.螺距：表示相邻螺纹之间的距离，单位为毫米。

3.牙高：表示螺纹牙顶到牙底的距离，单位为毫米。

四、在 SolidWorks 中绘制矩形螺纹的步骤在 SolidWorks 中绘制矩形螺纹的步骤如下：1.打开 SolidWorks 软件，新建一个零件文件。

2.使用草图工具绘制一个矩形，并设置其长和宽。

3.利用拉伸命令将矩形拉伸成所需的高度。

4.在工具栏中选择“异形孔”命令，设置异形孔的类型、规格和终止条件等。

5.点击异形孔的位置选项卡，选择要放置孔的平面。

6.右键选择状态栏的注解，打开注解属性，将螺纹显示出来。

五、矩形螺纹的标准和应用场景矩形螺纹在我国的国家标准中属于非标准螺纹，其详细尺寸标准可以参考梯形螺纹。

在实际应用中，矩形螺纹常用于汽车、机械设备等领域，以传递运动和动力。

学号：班级：姓名：螺纹联接与螺旋传动一、单项选择题（从给出的A、B、C、D中选一个答案）1普通平键联结的主要用途是使轴与轮毂之间。

A沿轴向固定并传递轴向力B沿轴向可作相对滑动并具有导向作用C沿周向固定并传递转矩D安装与拆卸方便2键的剖面尺寸通常是根据按标准选择。

A 传递转矩的大小B 传递功率的大小C 轮毂的长度D轴的直径3键的长度主要是根据来选择。

A传递转矩的大小B轮毂的长度C轴的直径4 能够构成紧键联结的两种键是。

A 楔键和半圆键B平键和切向键C半圆键和切向键D楔键和切向键5 楔键和，两者的接触面都具有1：100的斜度。

A轴上键槽的底面B轮毂上键槽的底面C键槽的侧面6 楔键联结的主要缺点是。

A键的斜面加工困难B键安装时易损坏C键装入键槽后，在轮毂中产生初应力D轴和轴上的零件对中性差7切向键联结的斜度是做在上。

A轮毂键槽的底面B轴的键槽底面(3)一对键的接触面(4)键的侧面8 平键联结如不能满足强度条件要求时，可在轴上安装一对平键，使它们沿圆周相隔。

A 90ºB 120ºC 135ºD 180º9半圆键联结的主要优点是。

A对轴的强度削弱较轻B 键槽的应力集中较小C 工艺性好，安装方便10 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定11 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差12 用于薄壁零件连接的螺纹，应采用。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹13 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用14 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。

螺纹连接和螺旋传动1、 简要分析普通螺纹、矩形螺纹、梯形螺纹和锯齿螺纹的特点，并说明哪些螺纹适合用于连接，哪些螺纹适合用于传动？哪些螺纹已经标准化？【答】普通螺纹：牙型为等边三角形，牙型角60度，内外螺纹旋合后留有径向间隙，外螺纹牙根允许有较大的圆角，以减小应力集中。

同一公称直径按螺距大小，分为粗牙和细牙，细牙螺纹升角小，自锁性好，抗剪切强度高，但因牙细不耐磨，容易滑扣。

应用：一般连接多用粗牙螺纹。

细牙螺纹常用于细小零件，薄壁管件或受冲击振动和变载荷的连接中，也可作为微调机构的调整螺纹用。

矩形螺纹：牙型为正方形，牙型角0=α，传动效率较其它螺纹高，但牙根强度弱，螺旋副磨损后，间隙难以修复和补偿，传动精度降低。

梯形螺纹：牙型为等腰梯形，牙型角为30度，内外螺纹以锥面贴紧不易松动，工艺较好，牙根强度高，对中性好。

主要用于传动螺纹。

锯齿型螺纹：牙型为不等腰梯形，工作面的牙侧角3度，非工作面牙侧角30度。

外螺纹牙根有较大的圆角，以减小应力集中，内外螺纹旋合后，大径无间隙便于对中，兼有矩形螺纹传动效率高和梯形螺纹牙型螺纹牙根强度高的特点。

用于单向受力的传动螺纹。

普通螺纹适合用于连接，矩形螺纹、梯形螺纹和锯齿形螺纹适合用于传动。

普通螺纹、梯形螺纹和锯齿形螺纹已经标准化。

2、将承受轴向变载荷连接螺栓的光杆部分做的细些有什么好处？【答】可以减小螺栓的刚度，从而提高螺栓连接的强度。

3、螺纹联接为何要防松？常见的防松方法有哪些？【答】连接用螺纹紧固件一般都能满足自锁条件，并且拧紧后，螺母、螺栓头部等承压面处的摩擦也都有防松作用，因此在承受静载荷和工作温度变化不大时，螺纹连接一般都不会自动松脱。

但在冲击、振动、变载荷及温度变化较大的情况下，连接有可能松动，甚至松开，造成连接失效，引起机器损坏，甚至导致严重的人身事故等。

所以在设计螺纹连接时，必须考虑防松问题。

螺纹连接防松的根本问题在于防止螺旋副相对转动。

具体的防松装置或方法很多，按工作原理可分为摩擦防松、机械防松和其它方法，如端面冲点法防松、粘合法防松，防松效果良好，但仅适用于很少拆开或不拆的连接。

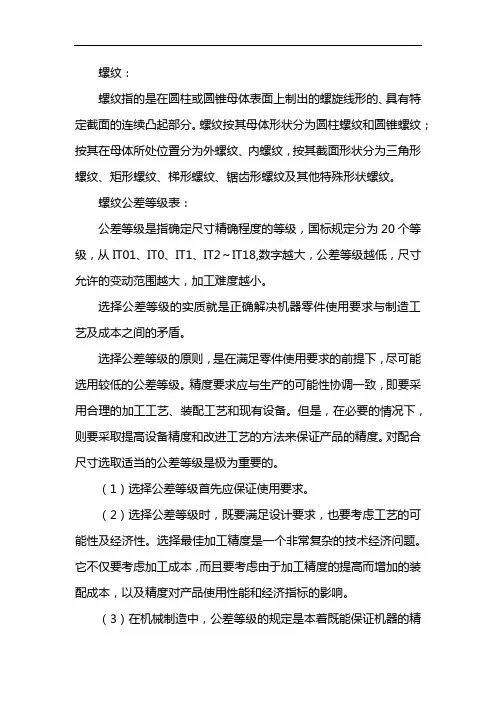

螺纹：
螺纹指的是在圆柱或圆锥母体表面上制出的螺旋线形的、具有特定截面的连续凸起部分。

螺纹按其母体形状分为圆柱螺纹和圆锥螺纹；按其在母体所处位置分为外螺纹、内螺纹，按其截面形状分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹及其他特殊形状螺纹。

螺纹公差等级表：
公差等级是指确定尺寸精确程度的等级，国标规定分为20个等级，从IT01、IT0、IT1、IT2～IT18,数字越大，公差等级越低，尺寸允许的变动范围越大，加工难度越小。

选择公差等级的实质就是正确解决机器零件使用要求与制造工艺及成本之间的矛盾。

选择公差等级的原则，是在满足零件使用要求的前提下，尽可能选用较低的公差等级。

精度要求应与生产的可能性协调一致，即要采用合理的加工工艺、装配工艺和现有设备。

但是，在必要的情况下，则要采取提高设备精度和改进工艺的方法来保证产品的精度。

对配合尺寸选取适当的公差等级是极为重要的。

（1）选择公差等级首先应保证使用要求。

（2）选择公差等级时，既要满足设计要求，也要考虑工艺的可能性及经济性。

选择最佳加工精度是一个非常复杂的技术经济问题。

它不仅要考虑加工成本，而且要考虑由于加工精度的提高而增加的装配成本，以及精度对产品使用性能和经济指标的影响。

（3）在机械制造中，公差等级的规定是本着既能保证机器的精
度和零部件的互换性，又能保证制造机器的经济性。

就是说只要低的精度能够保证机器的功能和精度，就不要过高地要求零部件的精度.那样会增加制造成本。

具体应该根据该机器的种类和某种零件的用场来确定其公差等级，公差包括尺寸公差和配合公差.使用时可参考机械设计手册中列举的各种零件的推荐公差等级，灵活应用。

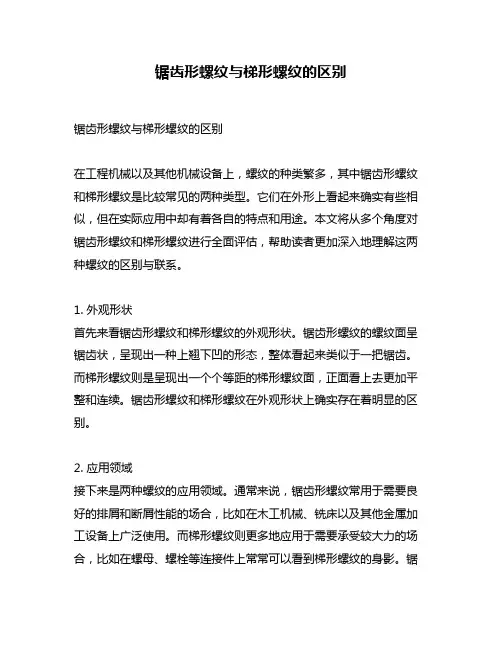

锯齿形螺纹与梯形螺纹的区别锯齿形螺纹与梯形螺纹的区别在工程机械以及其他机械设备上，螺纹的种类繁多，其中锯齿形螺纹和梯形螺纹是比较常见的两种类型。

它们在外形上看起来确实有些相似，但在实际应用中却有着各自的特点和用途。

本文将从多个角度对锯齿形螺纹和梯形螺纹进行全面评估，帮助读者更加深入地理解这两种螺纹的区别与联系。

1. 外观形状首先来看锯齿形螺纹和梯形螺纹的外观形状。

锯齿形螺纹的螺纹面呈锯齿状，呈现出一种上翘下凹的形态，整体看起来类似于一把锯齿。

而梯形螺纹则是呈现出一个个等距的梯形螺纹面，正面看上去更加平整和连续。

锯齿形螺纹和梯形螺纹在外观形状上确实存在着明显的区别。

2. 应用领域接下来是两种螺纹的应用领域。

通常来说，锯齿形螺纹常用于需要良好的排屑和断屑性能的场合，比如在木工机械、铣床以及其他金属加工设备上广泛使用。

而梯形螺纹则更多地应用于需要承受较大力的场合，比如在螺母、螺栓等连接件上常常可以看到梯形螺纹的身影。

锯齿形螺纹和梯形螺纹根据其不同的特性，被应用于不同的领域，具有各自的优势和特点。

3. 螺纹结构在螺纹结构方面，锯齿形螺纹和梯形螺纹也有着明显的区别。

锯齿形螺纹的每个螺纹面都是成角形状，使得它在工作时更容易排屑和断屑。

而梯形螺纹的每个螺纹面则更接近于矩形，使得它能够承受更大的力，并且更容易实现螺纹的无缝连接。

从螺纹结构上看，锯齿形螺纹和梯形螺纹的设计理念和功能定位也有所不同。

总结回顾通过以上的分析，可以看出锯齿形螺纹和梯形螺纹在外观形状、应用领域以及螺纹结构等方面都存在着明显的区别。

锯齿形螺纹适用于需要排屑和断屑性能的场合，而梯形螺纹则更适用于需要承受较大力的场合。

两者各有所长，选择时需根据具体情况进行合理的选择。

个人观点和理解在实际工程设计中，正确选择和使用不同类型的螺纹对于设备的可靠性和使用寿命至关重要。

对于工程师来说，需要充分理解锯齿形螺纹和梯形螺纹的特点和应用领域，避免因螺纹选择不当而导致设备故障。

3-1答：主要类型有：普通螺纹、管螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹五种。

特点及应用：普通螺纹是米制三角螺纹，牙型角 a=60，因牙型角较大，故当量摩擦系数也较大，自锁性能好，主要用于联接。

管螺纹是英制三角螺纹，牙型角 a=55度。

它有圆柱管螺纹和圆锥管螺纹之分，常用圆柱管螺纹。

这种螺纹联接常用于高温、高压及紧密性要求较高的管与管的联接中。

矩形螺纹牙型为正方形，牙型角 a=0度，因牙型角小，当量摩擦系数小，传动效率高，故常用于传动。

梯形螺纹牙型呈梯形，牙型角 a=30度。

因牙型角较小，所以传动效率较高，对中性较好，故为应用较多的传动螺纹。

锯齿形螺纹牙型呈锯齿形，工作面牙侧角。

传动效率高，牙根强度高。

因只有一个工作面，故多用于承受单方向轴向力的场合。

3-2答：螺栓有普通螺栓和铰制孔螺栓两种。

普通螺栓常用于被联接件比较薄，能够放置螺母及需要经常拆卸的场合。

铰制孔螺栓在承受横向载荷或（和）转矩以及需精确固定被联接件的相对位置时常采用铰制孔螺栓。

双头螺柱被联接件之一太厚不宜制成通孔，无法放置螺钉头，材料较软且需经常拆装时宜采用双头螺柱。

螺钉被联接件之一太厚，无法放置螺母，不需经常拆装的场合。

3-3 答：螺纹联接在冲击、振动、变载荷或高温环境下，将使螺旋副的摩擦力减小或瞬间消失，经多次重复后，最终导致联接松脱。

因此，设计时应采取有效的防松措施。

防松方法有摩擦防松、机械防松、铆冲防松等。

3-4 答：为提高联接刚性、紧密性和防松能力以及提高螺栓在变载荷下的疲劳强度，因此大多数螺纹联接都要拧紧。

拧紧力矩要克服螺纹副力矩和螺母底面的摩擦阻力矩。

3-5 答：提高螺栓联接强度的措施有：1 ．降低影响螺栓疲劳强度的应力幅；2 ．改善螺纹牙上载荷分布不均匀的现象；3 ．减小应力集中的影响；4 ．避免附加弯曲应力；5 ．采用合理的制造工艺方法。

3-6 由上图可知，在螺母下加弹性元件将使螺栓刚度由C b1 减小到C b2 ，可使螺栓承载截面的应力幅值减小，所以螺栓的疲劳强度提高。

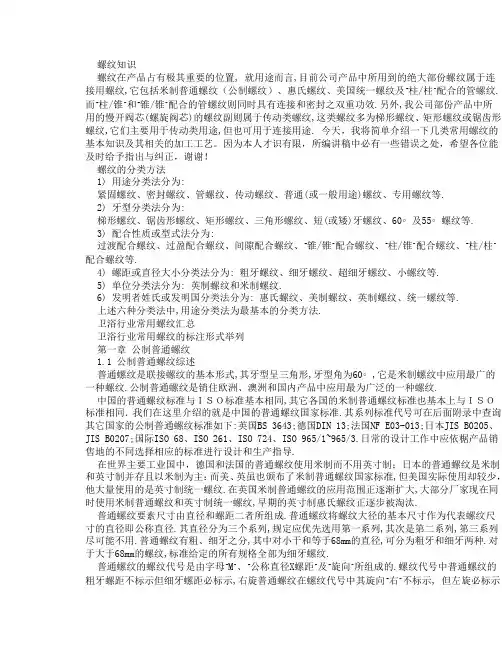

螺纹知识螺纹在产品占有极其重要的位置, 就用途而言,目前公司产品中所用到的绝大部份螺纹属于连接用螺纹,它包括米制普通螺纹（公制螺纹）、惠氏螺纹、美国统一螺纹及“柱/柱”配合的管螺纹.而“柱/锥”和“锥/锥”配合的管螺纹则同时具有连接和密封之双重功效.另外,我公司部份产品中所用的慢开阀芯(螺旋阀芯)的螺纹副则属于传动类螺纹,这类螺纹多为梯形螺纹、矩形螺纹或锯齿形螺纹,它们主要用于传动类用途,但也可用于连接用途. 今天，我将简单介绍一下几类常用螺纹的基本知识及其相关的加工工艺。

因为本人才识有限，所编讲稿中必有一些错误之处，希望各位能及时给予指出与纠正，谢谢！螺纹的分类方法1) 用途分类法分为:紧固螺纹、密封螺纹、管螺纹、传动螺纹、普通(或一般用途)螺纹、专用螺纹等.2) 牙型分类法分为:梯形螺纹、锯齿形螺纹、矩形螺纹、三角形螺纹、短(或矮)牙螺纹、60∘及55∘螺纹等.3) 配合性质或型式法分为:过渡配合螺纹、过盈配合螺纹、间隙配合螺纹、“锥/锥”配合螺纹、“柱/锥”配合螺纹、“柱/柱”配合螺纹等.4) 螺距或直径大小分类法分为: 粗牙螺纹、细牙螺纹、超细牙螺纹、小螺纹等.5) 单位分类法分为: 英制螺纹和米制螺纹.6) 发明者姓氏或发明国分类法分为: 惠氏螺纹、美制螺纹、英制螺纹、统一螺纹等.上述六种分类法中,用途分类法为最基本的分类方法.卫浴行业常用螺纹汇总卫浴行业常用螺纹的标注形式举列第一章公制普通螺纹1.1 公制普通螺纹综述普通螺纹是联接螺纹的基本形式,其牙型呈三角形,牙型角为60∘,它是米制螺纹中应用最广的一种螺纹.公制普通螺纹是销住欧洲、澳洲和国内产品中应用最为广泛的一种螺纹.中国的普通螺纹标准与ＩＳＯ标准基本相同,其它各国的米制普通螺纹标准也基本上与ＩＳＯ标准相同．我们在这里介绍的就是中国的普通螺纹国家标准.其系列标准代号可在后面附录中查询其它国家的公制普通螺纹标准如下:英国BS 3643;德国DIN 13;法国NF E03-013;日本JIS B0205、JIS B0207;国际ISO 68、ISO 261、ISO 724、ISO 965/1~965/3.日常的设计工作中应依椐产品销售地的不同选择相应的标准进行设计和生产指导.在世界主要工业国中，德国和法国的普通螺纹使用米制而不用英寸制；日本的普通螺纹是米制和英寸制并存且以米制为主；而美、英虽也颁布了米制普通螺纹国家标准,但美国实际使用却较少，他大量使用的是英寸制统一螺纹.在英国米制普通螺纹的应用范围正逐渐扩大,大部分厂家现在同时使用米制普通螺纹和英寸制统一螺纹,早期的英寸制惠氏螺纹正逐步被淘汰.普通螺纹要素尺寸由直径和螺距二者所组成.普通螺纹将螺纹大径的基本尺寸作为代表螺纹尺寸的直径即公称直径.其直径分为三个系列,规定应优先选用第一系列,其次是第二系列,第三系列尽可能不用.普通螺纹有粗、细牙之分,其中对小于和等于68mm的直径,可分为粗牙和细牙两种.对于大于68mm的螺纹,标准给定的所有规格全部为细牙螺纹.普通螺纹的螺纹代号是由字母“M”、“公称直径X螺距”及“旋向”所组成的.螺纹代号中普通螺纹的粗牙螺距不标示但细牙螺距必标示,右旋普通螺纹在螺纹代号中其旋向“右”不标示, 但左旋必标示“左”. 如:M24 表示公称直径为24mm的粗牙右旋普通螺纹,其螺距为3mm. M24X1.5左表示公称直径为24mm、螺距为1.5mm、方向为左旋的细牙普通螺纹.普通螺纹中公差带的两个要素是公差等级(表示公差带大小)和基本尺寸偏差(表示公差带位置)(见表1-1和表1-2).表1-1 内、外螺纹各直径的公差等级螺纹直径公差等级内螺纹小径D1 4、 5、 6、 7、 8内螺纹中径D2 4、 5、 6、 7、 8外螺纹大径d 4、 6、 8外螺纹中径d2 3、 4、 5、 6、 7、 8、 9表1-2内、外螺纹的基本偏差螺纹基本偏差公差带位置描述内螺纹 G、 H H的基本偏差是下偏差且为零 G的基本偏差为下偏差是正值外螺纹 e、 f、 g、 h h的基本偏差是上偏差且为零 e、f、g的基本偏差为上偏差是负值考虑到旋合长度对螺纹的配合精度有一定影响,新国标将同一直径螺纹的旋合长度分为短、中、长三组,其螺纹旋合长度代号列于表1-3中.一般情况下尽可能采用中等旋合长度.螺纹精度由公差带和旋合长度共同组合而定,可分为精密、中等和粗糙三种.Q/GOBO JS006-2002 ~3~表1-3螺纹旋合长度分组短旋合长度中等旋合长度长旋合长度代号 S N L普通螺纹的螺纹公差带代号包括中径公差带代号与顶径(指外螺纹大径和内螺纹小径)公差带代号.中径或顶径公差带代号由公差等级数字和公差位置字母所组成,数字在前,字母在后.1.2 公制普通螺纹公差带的选择为了减少量刃具的规格,对内、外螺纹规定了一些常用公差带作为选用公差带.同时按短、中、长三组旋合长度给定了精密、中等、粗糙三种精度,见表1-4和表1-5.表1-4 内螺纹选用公差带(GB197-81)精度公差带位置G 公差带位置HS N L S N L精密 4H 4H5H 5H6H中等 (5G) (6G) (7G) *5H *6H *7H粗糙 (7G) 7H表1-5 外螺纹选用公差带(GB197-81)精度公差带位置e 公差带位置f 公差带位置g 公差带位置hS N L S N L S N L S N L精密 (3h4h) *4h (5h4h)中等 *6e *6f (5g6g) *6g (7g6g) (5h6h) *6h (7h6h)粗糙 8g (8h)精密级主要用于精密螺纹,当要求配合性质变动较小时采用;中等精度用于一般用途;粗糙级在对精度要求不高或制造比较困难时采用.内螺纹选用公差带共11种,外螺纹选用公差带共13种.其中的中等旋合长度下的6级公差带是最常用、最基本的公差等级.选用公差带的原则(1) 带*的公差带应优先选用,不带*的公差带其次,括号内的公差带尽可能不用.(2) 大量生产的精制紧固件螺纹,推荐采用带方框的公差带.(3) 内、外螺纹的选用公差带可以任意组合,即并不一定要求所选内、外螺纹的公差带在表中所处的位置一一对应,但为了保证足够的接触高度(即保证螺纹有足够的连接强度),完工后的零件最好组合成H/g、H/h或G/h的配合.对直径小于和等于1.4mm的螺纹副,应采用5H/6h或更精密的配合.通常米制普通螺纹多组合成6H/6g和7H/8g,其中6H/6g属中等精度用于一般要求的螺纹,而7H/8g属粗糙级用于精度要求不高的螺纹.对于不同配合要求的螺纹应选择相适应的内、外螺纹公差带进行组合.特别是需要涂镀保护层的螺纹在组合选择中还应结合工厂镀前螺纹尺寸的控制方式及镀后的合格率情况做出综合评估和选择.这一点目前在公司也算是一大难题,虽然属于加工工艺方面的难题,但产品结构设计人员也可在平时的工作中加以关注和研究.英国BS 5412和欧洲EN 817的水龙头标准中就明确规定起泡器产品上选公制普通细牙螺纹副M22X1-6H/6g 、M24X1-6H/6g或M28X1-6H/6g.可见在水龙头行业中,公制普通螺纹一般应组合成6H/6g.对于精度要求不高的非重要用途的螺纹副,从制造成本上考虑可组合成7H/8g.卫浴配件产品上的公制螺纹一般均可组合成7H/8g.但对直径小于和等于1.4mm的螺纹副,应采用5H/6h或更精密的配合,以保证其有足够的连接强度.1.3 公制普通螺纹的标记方法a.螺纹的完整标记由螺纹代号、螺纹公差带代号和螺纹旋合长度代号所组成.b.螺纹公差带代号包括中径公差带代号与顶径(指外螺纹大径和内螺纹小径)公差带代号.公差带代号是由表示其大小的公差等级数字和表示其位置的字母所组成,例如:6H、6g、7H、8g等.c.在一般情况下,不标注螺纹旋合长度,其螺纹公差带按中等旋合长度确定.必要时,在螺纹公差带代号之后加注旋合长度代号S或L,中间用“-”分开.例如: M10-5g6g-S M10-7H-L 普通螺纹标记示例如下:M10左-5g6g M10X1-6H顶径公差带代号中径公差带代号中径和顶径公差带代号(相同)螺纹代号螺纹代号d.内、外螺纹装配在一起,其公差带代号用斜线分开,左边表示内螺纹公差带代号,右边表示外螺纹公差带代号.例如:M20X2-6H/6g M10X2左-6H/5g6g目前,我公司产品资料中，对于公制普通螺纹大多只是标注了螺纹代号如:M4、M5和M12X1等,实际上这只是标注了螺纹的规格，是一种不完整的标记,会给生产技术的准备工作带来不便,从而在一定程度上影响了产品的生产质量。

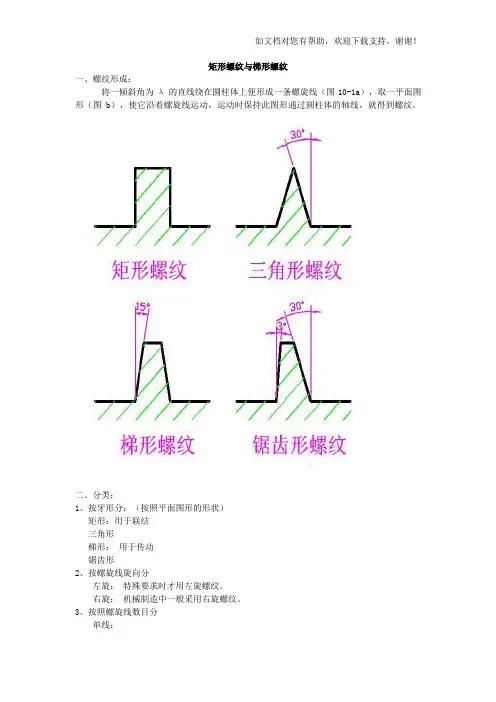

矩形螺纹与梯形螺纹一、螺纹形成：将一倾斜角为λ的直线绕在圆柱体上便形成一条螺旋线（图10-1a），取一平面图形（图b），使它沿着螺旋线运动，运动时保持此图形通过圆柱体的轴线，就得到螺纹。

二、分类：1、按牙形分：（按照平面图形的形状）矩形：用于联结三角形梯形：用于传动锯齿形2、按螺旋线旋向分左旋：特殊要求时才用左旋螺纹。

右旋：机械制造中一般采用右旋螺纹。

3、按照螺旋线数目分单线：多线：为了制造方便，一般不超过四线。

4、按母体形状分圆柱螺纹和圆锥螺纹5、除此之外，还有内螺纹和外螺纹，两者旋合组成螺纹副或称螺旋副。

三、主要几何参数：以圆柱螺纹为例，图10-3（P136）。

注：在普通螺纹基本牙型中：外螺纹各直径用小写字母表示，内螺纹各直径用大写字母表示。

1）大径d: 公称直径（管螺纹除外），与外螺纹牙顶（或内螺纹牙底）相重合的假想圆柱的直径。

2）小径d1：与外螺纹牙底（或内螺纹牙顶）相重合的假想圆柱体的直径，一般作为外螺纹危险剖面的计算直径。

3）中径d2：也是一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽和凸起宽度相同的地方（轴向截面内，牙厚等于牙间宽的圆柱直径）。

4）螺距P：相邻两牙在中径线上对应两点间的轴向距离。

5）导程S；同一条螺旋线上的相邻两牙在中径线上对应两点间的轴同距离。

S=n p， n=螺旋线数。

6）升角λ：中径d2圆柱上，螺旋线的切线与垂直于螺纹轴线的平面夹角。

tgλ=n p/（πd2）=S/（πd2）。

所以S=πd2tgλ。

7）牙型角α：轴向截面内，螺纹牙型相邻两侧边的夹角。

牙型斜角β：牙型侧边与螺纹垂线间的夹角。

对于对称牙型β=α/2。

10-2．螺旋副的受力分析、效率和自锁一、矩形螺纹受力分析：（牙型角α=0。

,β=0。

）。

螺母与螺杆组成的运动副称螺旋副。

在轴向载荷作用下，螺旋副相对运动时，可看作推动滑块（重物）沿螺纹运动。

图10-4a。

将矩形螺纹沿中径d2展开可得斜面(图10-4 b)。

螺纹的种类和用途一螺纹按其用途可分为连接螺纹和传动螺纹，1 连接螺纹：主要起连接和调整的作用（1）普通螺纹：牙型为60度，又分为粗牙螺纹和细牙螺纹两种，代号为M(2) 管螺纹：牙型角为55度，常用于水气油管等防泄漏要求场合2 传动螺纹主要用于传递运动和动力（1）梯形螺纹：牙型角为30度，牙型为等腰梯形，代号为Tr，它是传动螺纹的主要形式，如：机床丝杠等(2) 矩形螺纹：主要用于力传递，其特点是传动效率较其他螺纹较高，但强度较大，因此应用受到一定限制（3）锯齿形螺纹：其牙型锯齿形，代号为B。

他只用于承受单向动力，由于它的传动效率及强度比梯形螺纹高，常用于螺旋压力机及水压机等单向受力机构。

（4）模数螺纹：即涡轮蜗杆螺纹，其牙型为40度，它具有传动比大，结构紧凑，传动平稳，自锁性能好等特点主要用于减速装置。

螺纹的加工1 车螺纹：其特点是通过车床机构的调整，能方便的车出不同螺距，不同直径，不同线数和不同牙型的螺纹，适合于单件小批量生产。

2 攻螺纹和套螺纹（1）攻螺纹是用丝锥在工件的光孔内加工出内螺纹的方法（2）套螺纹是用板牙在工件光轴上加工出螺纹的方法3 铣螺纹磨螺纹滚压螺纹（1）铣螺纹：是在专用的螺纹铣床或万能卧式铣床上进行。

铣螺纹比车螺纹的加工精度低，Ra值略大，但铣螺纹生产效率高，适用于大批量生产（2）磨螺纹是在专用的螺纹磨床上进行的，主要是对需要热处理（硬度较高和精度要求高）的螺纹进行精加工。

一般需要磨削的螺纹是经过车螺纹和铣螺纹等粗加工或半精加工后进行的。

（3）滚压螺纹是使胚料在滚压工具的压力下产生塑性变形，强制压制出的螺纹，滚压方式有两种：A 搓螺纹：是在搓丝机上进行的，压出来的螺纹精度高，可达5级，Ra值为1.6~0.8 如：市场上卖的螺钉、螺锥等。

B滚螺纹：是在专用的滚压机上进行的，压出的精度可达3级Ra值为0.8~0.21 优点：可提高螺纹的抗拉强度，抗剪强度和疲劳强度且生产效率高。

2 缺点：专用设备贵重，对胚料精度要求高，且只能加工内螺纹。

一、螺纹联接与螺旋传动概念、填空、选择题1、按牙型螺纹可分（普通螺纹 ）、（管螺纹 ）、（梯形螺纹 ）、（锯齿螺纹 ）2、按螺旋的作用分（连接螺纹 ）、（传动螺纹 ）。

2、螺纹联接的防松方式有（摩擦防松）、（机械防松）、（铆冲防松）结构防松，。

4、螺纹联接的基本类型有（螺栓连接 ）、（双头螺柱连接 ）、（钉螺连接 ）、（紧定螺钉连接 ）。

5、承受横向工作载荷的普通螺栓联接，螺栓受（拉 ）应力和（切 ）应力作用，可能发生的失效形式是（ 塑性变形、断裂或疲劳破坏。

）；承受横向工作载荷的铰制孔用螺栓联接，靠螺栓受（挤压 ）和（剪切力）来传递载荷，可能发生的失效形式是（ 螺栓杆被剪断或螺栓杆）和（孔壁的贴合面被压溃 ）。

6、螺栓组的受力分析类型，如何解决。

1横向载荷 fziF K F a ∑≥0 2轴向载荷σσστπσ3.1M64~M105.04210≈≈≥ca d F 普通螺纹钢制螺栓）（扭转切应力拉伸应力3受转矩的螺栓组连接 受力最大的螺栓的工作剪力为∑==i i irTr F 12maxmax 4受倾覆力矩的螺栓组连接 最大载荷 ∑==z i iLTL F 12maxmax<(F ’是预紧力)7、某螺纹联接在工作时承受较大的横向力作用，为使螺纹直径不至于过大，采用（普通螺栓)联接为宜。

A 普通螺栓B 铰制孔螺栓C 双头螺柱D 螺钉8、经过优选、简化、统一，并给以标准代号的零部件称为（标准件）。

A 通用件B 系列件C 标准件D 专用件9、在螺纹联接中，可以实现自锁性能的是（三角形螺纹），可以实现传动性能最好的是（矩形螺纹）。

A 三角形螺纹B 矩形螺纹C 锯齿形螺纹D 梯形螺纹10、对于三角螺纹、管螺纹、梯形螺纹和锯齿形螺纹，哪些用于联接，哪些用于传动？同一公称直径的粗牙螺纹和细牙螺纹，何者的自锁性好？三角螺纹、管螺纹连接矩形，梯形螺纹和锯齿形螺纹传动细牙螺距小，升角小但牙细不耐磨，易划扣10、用于薄壁形零件连接时，应采用（三角细牙螺纹）A 多线三角粗牙螺纹B 三角细牙螺纹C 锯齿形螺纹D 梯形螺纹11、拧紧可以使一定公称直径的普通螺栓取得一定的预紧力，如果要以比较小的拧紧力矩T来得到要求的预紧力，可采用（细牙螺纹）。

机械设计第五章课后习题5-1分析比较普通螺纹、管螺纹、梯形螺纹和锯齿形螺纹的特点，各举一例说明它们的应用5-2将承受轴向变载荷的联接螺栓的光杆部分做得细些有什么好处？5-2分析活塞式空气压缩气缸盖联接螺栓在工作时的受力变化情况，它的最大应力，最小应力如何得出？当气缸内的最高压力提高时，它的最大应力，最小应力将如何变化？5-4?图5-49所示的底板螺栓组联接受外力FΣ作用在包含x轴并垂直于底板接合面的平面内。

试分析底板螺栓组的受力情况，并判断哪个螺栓受力最大？堡证联接安全工作的必要条件有哪些？5-5图5-50是由两块边板和一块承重板焊成的龙门起重机导轨托架。

两块边板各用4个螺栓与立柱相联接，托架所承受的最大载荷为KN，载荷有较大的变动。

试问：此螺栓联接采用普通螺栓联接还是铰制孔用螺栓联接为宜？为什么？5-6已知托架的边板用6个螺栓与相邻的机架相联接。

托架受一与边板螺栓组的垂直对称轴线相平行、距离为mm、大小为60KN的载荷作用。

现有如图5-51所示的两种螺栓不知型式，设采用铰制孔用螺栓联接，试问哪一种不知型式所用的螺栓直径较小？为什么？5-7图5-52所示为一拉杆螺纹联接。

已知拉丁所受的载荷F=56KN,载荷稳定，拉丁材料为Q235钢，试设计此联接。

5-8两块金属板用两个M12的普通螺栓联接。

若接合面的摩擦系数f=0.3,螺栓预紧力控制在其屈服极限的70%。

螺栓用性能等级为4.8的中碳钢制造，求此联接所能传递的横向载荷。

5-9受轴向载荷的紧螺栓联接，被联接钢板间采用橡胶垫片。

已知螺栓预紧力Fo=15000N,当受轴向工作载荷F＝10 000N时，求螺栓所受的总拉力及被联接件之间的残余预紧力。

5-10图5-24所示为一汽缸盖螺栓组联接。

已知汽缸内的工作压力P=0~1MPa，缸盖与缸体均为钢制，直径D1=350mm,D2=250mm.上、下凸缘厚均为25mm.试设计此联接。

5-11设计简单千斤顶（参见图5-41）的螺杆和螺母的主要尺寸。

机械设计基础一•填空题：1 .凸轮主要由（凸轮）,（从动件）和（机架）三个基本构件组成。

2 .凸轮机构从动件的形式有由（尖顶）从动件，（滚子）从动件和（平底）从动件。

3 .按凸轮的形状可分为（盘型）凸轮、（移动）凸轮、（圆柱）凸轮、（曲面）4. 常用的间歇运动机构有（棘轮）机构，（槽轮）机构，（凸轮间歇）机构和（不完全齿）机构等几种。

5 螺纹的旋向有（左旋）和（右旋）；牙形有（三角形）.（梯形）.（矩形）.（锯齿形）6.标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的（法面模数）和（法面压力角）都相等，齿轮的（螺旋）相等（旋向）一相反7已知一平面铰链四杆机构的各杆长度分别为a=150, b=500, c=300, d=400 ，当取c杆为机架时，它为（曲柄摇杆）机构；当取d杆为机架时，则为（双摇杆）机构。

8 平面连杆机构当行程速比K （ > 1 ）时，机构就具有急回特性。

9 曲柄摇杆机构产生“死点”位置的条件是：当为（曲柄）主动件（曲柄与机架）共线时。

13 螺纹联接的基本类型有（螺栓联接）、（双头螺柱联接）、（螺钉联接）、（紧定螺钉联接）四种。

14 轮系按其轴相对机架是固定还是运动的可分为（定轴）轮系和（周转）轮系。

15 滚动轴承代号为62305/P5 ;各部分的含义是：“6”表示（沟球轴承）；“ 23 ”表示（宽度系数）；“ 05 ”表示（内径代号）;P5表示（精度公差等级）。

16. 螺纹的公称直径是指它的（大径），螺纹“ M12X1.5左”的含义是（左旋细牙螺纹公称直径12 ）。

17. 螺纹的公称直径是指它的（大径）°M16*2的含义是（细牙螺纹外径16螺距2 ）。

18. 滚动轴承代号“ 6215 ”的含义是_ （"6"_表示是普通深沟球轴承，2—是宽度系列5是内径代号）.20. 一调整螺旋，采用双线粗牙螺纹，螺距为3毫米，为使螺母相对螺杆沿轴线移动2毫米，则螺杆应转—1/3 ______ 圈。

绪论1、机器的基本组成要素是什么？【答】机械系统总是由一些机构组成，每个机构又是由许多零件组成。

所以，机器的基本组成要素就是机械零件。

2、什么是通用零件？什么是专用零件？试各举三个实例。

【答】在各种机器中经常能用到的零件称为通用零件。

如螺钉、齿轮、弹簧、链轮等。

在特定类型的机器中才能用到的零件称为专用零件。

如汽轮机的叶片、内燃机的活塞、曲轴等。

3、在机械零件设计过程中，如何把握零件与机器的关系？【答】在相互连接方面，机器与零件有着相互制约的关系；在相对运动方面，机器中各个零件的运动需要满足整个机器运动规律的要求；在机器的性能方面，机器的整体性能依赖于各个零件的性能，而每个零件的设计或选择又和机器整机的性能要求分不开。

机械设计总论1、机器由哪三个基本组成部分组成？传动装置的作用是什么？【答】机器的三个基本组成部分是：原动机部分、执行部分和传动部分。

传动装置的作用：介于机器的原动机和执行部分之间，改变原动机提供的运动和动力参数，以满足执行部分的要求。

2、什么叫机械零件的失效？机械零件的主要失效形式有哪些？【答】机械零件由于某种原因丧失工作能力或达不到设计要求的性能称为失效。

机械零件的主要失效形式有1）整体断裂；2）过大的残余变形（塑性变形）；3）零件的表面破坏，主要是腐蚀、磨损和接触疲劳；4）破坏正常工作条件引起的失效：有些零件只有在一定的工作条件下才能正常工作，如果破坏了这些必要的条件，则将发生不同类型的失效，如带传动的打滑，高速转子由于共振而引起断裂，滑动轴承由于过热而引起的胶合等。

3、什么是机械零件的设计准则？机械零件的主要设计准则有哪些？【答】机械零件的设计准则是指机械零件设计计算时应遵循的原则。

机械零件的主要设计准则有：强度准则、刚度准则、寿命准则、振动稳定性准则、可靠性准则4、绘出浴盆曲线并简述其含义？【答】浴盆曲线是失效率曲线的形象化称呼，表示了零件或部件的失效率与时间的关系，一般用实验方法求得。

螺纹传动第一节、螺纹的种类和应用一、按螺纹牙型不同分类：1、三角螺纹：又称普通螺纹，牙型为三角形，分为粗牙和细牙两种，广泛用于各种紧固连接。

粗牙的应用最广泛，细牙的使用与薄壁零件的连接和微雕机构的调整。

2、矩形螺纹：牙型为矩形，传动效率高，用于螺旋传动。

但是牙根强度低，精加工困难，还未标准化一逐渐被梯形螺纹代替。

3、梯形螺纹：牙型是梯形，牙根强度较高，用于单向螺旋传动。

4、锯齿形螺纹：牙型是锯齿形，牙根强度较高，用于单向螺旋传动。

二、按螺旋线方向分类及应用：根据螺旋线不同，螺纹分为左旋螺纹和右旋螺纹。

螺旋线方向判别：方法一：顺时针旋入的螺纹（或右边高），应用广泛。

左旋螺纹：逆时针旋入的螺纹（或左边高）。

方法二：用右手来判定：伸出右手，手心对着自己，四指与轴线平行，看螺纹的倾斜方向是否与大拇指一致，一致就为右旋螺纹，不一致就为左旋螺纹。

三、按螺旋线的线数分类及其应用根据螺旋线的线数（头数）不同，螺纹分为单线螺纹、双线螺纹和多线螺纹。

四、按螺纹形成的表面分类：根据螺旋线形成的表面，分为内螺纹和外螺纹。

第二节、普通螺纹的主要参数【导入】上节课讲了那么多的螺纹，它们在加工的时候肯定要根据不同的尺寸来进行加工，么应该知道那些尺寸呢？我们叫这些尺寸为螺纹的参数。

【新课】一、螺纹的直径：1、螺纹的直径分为：大径、中径和小径（1）大径：普通螺纹的大径是指与外螺纹牙顶或内螺纹牙底相切的假想圆柱的直径。

内螺纹的大径用代号D表示，外螺纹的大径用代号d表示。

螺纹的公称直径是指代表螺纹尺寸的直径。

普通螺纹的公称直径是大径。

（2）中径：普通螺纹的中径是指一个假想圆柱的直径，该圆柱的素线通过牙型上的沟槽和凸起宽度相等的地方。

该假想圆柱称为中经圆柱。

内螺纹的中经代号用D2表示，外螺纹的中径用代号d2表示。

（3）小径：普通螺纹的小径是指与外螺纹牙底或内螺纹牙顶相切的假想圆柱的直径。

二、牙型角：牙型角是指在螺纹牙型上，两相邻牙侧间的夹角。
