第一章国标螺纹一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7 M6 1 4.9 5 5.9 M27 3 23.8 24 26.7 M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6 M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6 M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5 M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5 M16 2 13.8 14 15.7 M48 5 42.5 43 47.5 M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

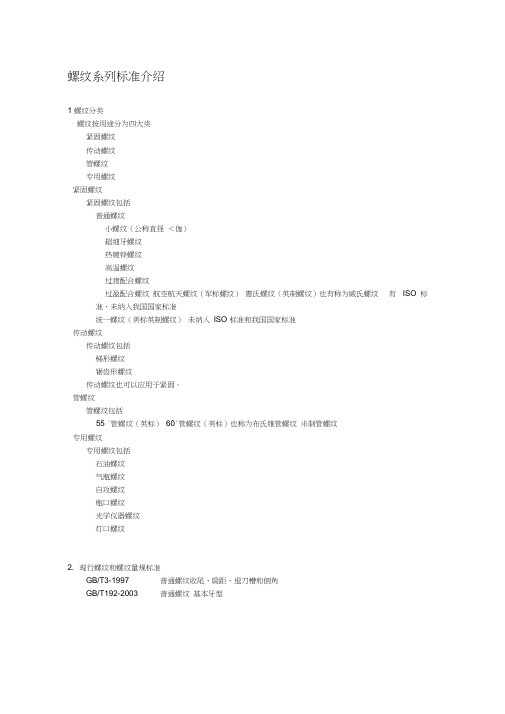

螺纹系列标准介绍1 螺纹分类螺纹按用途分为四大类紧固螺纹传动螺纹管螺纹专用螺纹紧固螺纹紧固螺纹包括普通螺纹小螺纹（公称直径＜伽）超细牙螺纹热镀锌螺纹高温螺纹过渡配合螺纹过盈配合螺纹航空航天螺纹（军标螺纹）惠氏螺纹（英制螺纹）也有称为威氏螺纹有ISO 标准，未纳入我国国家标准统一螺纹（美标英制螺纹）未纳入ISO 标准和我国国家标准传动螺纹传动螺纹包括梯形螺纹锯齿形螺纹传动螺纹也可以应用于紧固。

管螺纹管螺纹包括55 °管螺纹（英标）60°管螺纹（美标）也称为布氏锥管螺纹米制管螺纹专用螺纹专用螺纹包括石油螺纹气瓶螺纹自攻螺纹瓶口螺纹光学仪器螺纹灯口螺纹2. 现行螺纹和螺纹量规标准GB/T3-1997 普通螺纹收尾、肩距、退刀槽和倒角GB/T192-2003 普通螺纹基本牙型GB/T193-2003 GB/T196-2003 GB/T197-2003 GB/T1167-1996 GB/T1181-1998 GB/T1414-2003 GB/T1415-1992 GB/T1581-1979 GB/T2350-1980 GB/T2516-2003 GB/T3934-1983GB/T4749-1993 GB/T5280-1985 GB/ 梯形螺纹GB/ 梯形螺纹GB/ 梯形螺纹GB/ 梯形螺纹GB/T6559-1986普通螺纹直径与螺距系列普通螺纹基本尺寸普通螺纹公差过渡配合螺纹过盈配合螺纹普通螺纹管路系列米制锥螺纹米制锥螺纹量规液压气动系统及元件活塞杆螺纹型式和尺寸系列普通螺纹极限偏差普通螺纹量规石油钻杆接头螺纹量规自攻螺钉用螺纹牙型直径与螺距系列基本尺寸公差与配合自攻锁紧螺钉的螺杆粗牙普通螺纹系列GB/ 55°密封管螺纹第1 部分：圆柱内螺纹与圆锥外螺纹GB/ 55°密封管螺纹第2 部分：圆锥内螺纹与圆锥外螺纹GB/T7307-2001 GB/T8124-1987 GB/T8125-1987 GB8335-1998 GB/T8336-1998 GB/T9144-2003 GB/T9145-2003 GB/T9146-2003 55°非密封管螺纹梯形螺纹量规技术条件梯形螺纹量规型式和尺寸气瓶专用螺纹气瓶专用螺纹量规普通螺纹优选系列普通螺纹中等精度、优选系列的极限尺寸普通螺纹粗糙精度、优选系列的极限尺寸GB/ 石油钻杆接头螺纹GB/ 石油天然气工业套管、油管和管线管螺纹的加工、测量和检验GB/ 石油钻杆螺纹GB/ 石油钻杆螺纹量规GB9765-1997GB/T10920-1989 GB/T10922-1989 GB/T10932-1989 GB/T12359-1990 GB/T12716-2002 轮胎气门嘴螺纹普通螺纹量规型式和尺寸非螺纹密封的管螺纹量规螺纹千分尺梯形螺纹极限尺寸60°密封管螺纹GB/ 锯齿形（3°、30°）螺纹牙型GB/ 锯齿形（3°、30°）螺纹直径与螺距系列GB/ 锯齿形（3°、30°）螺纹基本尺寸GB/ 锯齿形（3°、30°）螺纹公差与配合GB/T14038-1993GB/T14791-1993 气缸气门螺纹螺纹术语GB/ 小螺纹 牙型GB/ 小螺纹 直径与螺距系列 GB/ 小螺纹 基本尺寸 GB/ 小螺纹 公差GB/小螺纹极限尺寸普通螺纹极限尺寸电气导管 电气安装用导管的外径和导管与配件的螺纹 包装 玻璃容器 螺纹瓶口尺寸套管、油管和管线管螺纹的测量和检验方法搓、滚制普通螺纹前的毛坯尺寸 第1部分：通用要求第2部分：螺栓和螺母螺纹第3部分：管路件螺纹的极限尺寸量针商品紧固件的普通螺纹选用系列 螺纹样板光学仪器用目镜螺纹搓（滚）制普通螺纹前的毛坯直径 光学仪器特种细牙螺纹 用螺纹密封的管螺纹量规ISO 一般用途米制螺纹 公差 第4部分：热镀锌外螺纹的极限尺寸，与其相配合的内螺纹为热镀后攻丝， 内螺纹的公差带位 置为H 或GISO 一般用途米制螺纹 公差 第5部分：内螺纹的极限尺寸，与其相配合的为热镀锌外螺纹，热镀前外螺纹的最大尺寸在公 差带h 位置上ASME英寸制统一螺纹ASME 一般用途管螺纹 ASME 干密封管螺纹 BS84-1956 惠氏螺纹3. 常用螺纹术语相关标准 GB/T14791-1993 螺纹 术语GB/T15756-1995 GB/T17194-1997 GB/T17449-1998 GB/T18052-2000 GB/T18685-2002MJ 螺纹 MJ 螺纹 MJ 螺纹JB/T3326-1999 JB/T7912-1999 JB/T7981-1999 JB/T8240-1999 JB/T9193-1999 JB/T9313-1999 JB/T10031-1999 ISO96541998ISO965-5:1998几个应注意理解的问题关于螺纹的完整性我国标准中，“不完整螺纹”是指牙顶不完整、而牙底完整的螺纹。

《公制、美制和英制螺纹标准手册》我国常用螺纹标准一览表类别标准名称标准号与国际标准的关系普通螺纹普通螺纹基本牙型GB/T192 —1981与ISO68等效普通螺纹直径与螺距系列GB/T193 —1981与ISO261等效普通螺纹基本尺寸GB/T196 —1981与ISO724等效普通螺纹公差与配合GB/T197 —1981与ISO965/1等效普通螺纹极限偏差GB/T2516 —1981与ISO965/3等效商品紧固件的普JB/T7912 —1999与ISO262等效通螺纹选用系列商品紧固件的中GB/T9145 —1988与ISO965/2等效等精度普通螺纹极限尺寸光学螺纹光学仪器特种细牙螺纹ZBN30006—1988 -光学仪器用目镜螺纹JB/T8204—1995光学仪器用短牙螺纹JB/T5450-1991紧配合螺纹过渡配合螺纹GB/T1167—1996 -过盈配合螺纹GB/T1181—1998小螺纹小螺纹牙型GB/T1505 4.1—1994与ISO1501等效小螺纹直径与螺距系列GB/T1505 4.2—1994小螺纹基本尺寸GB/T1505 4.3—1994小螺纹公差GB/T15054.4-1994小螺纹极限尺寸GB/T15054.5-1994MJ螺纹MJ螺纹基本牙型GJB/T3.1 —1982ISO5855MJ螺纹螺栓与螺母螺纹的尺寸与公差GJB/T3.2 —1982MJ螺纹管路件螺纹的尺寸与公差GJB/T3.3 —1985MJ螺纹结构件的尺寸与公差GJB/T3.4 —1985MJ螺纹计算公式GJB/T3.5 —1985MJ螺纹首尾GJB52-1985梯形螺纹梯形螺纹牙型GB/T5796 .1—1986与ISO2901等效梯形螺纹直径与螺距系列GB/T5796 .2—1986与ISO2902等效梯形螺纹基本尺寸GB/T5796 .3—1986与ISO2904等效梯形螺纹公差GB/T5796 .4—1986与ISO2903等效梯形螺纹极限尺寸GB/T12359—1990 -机床梯形螺纹丝杠、螺母技术条件JB/T2886—1992锻钢阀门用短牙梯形螺纹JB/TQ374—1985锯齿形螺纹锯齿形(3 °、30°)螺纹牙型GB/T13576.1—1992 -锯齿形(3 °、30°)螺纹直径与螺距系列GB/T13576.2—1992锯齿形(3 °、30°)螺纹基本尺寸GB/T13576.3—1992锯齿形(3 °、30°)螺纹公差GB/T13576.4—1992水压机45 °锯齿形螺纹牙型与基本尺寸JB2076—1984管螺纹用螺纹密封的管螺纹GB/T7306 —1987与ISO7/1等效非螺纹密封的管螺纹GB/T7307 —1987与ISO228/1等效60°圆锥管螺纹GB/T12716—1991 -米制锥螺纹GB/T1415—1992管路旋入端用普通螺纹尺寸系列GB/T1414—1978气瓶专用螺纹GB/T8335-1998通用基准螺纹术语GB/T1479 1—1993与ISO5408等效。

螺纹标准,螺纹标准手册种别标准名称标准号普通螺纹普通螺纹基本牙型GB/T192 —1981普通螺纹直径与螺距系列GB/T193 —1981普通螺纹基本尺寸GB/T196 —1981普通螺纹公差与配合GB/T197 —1981普通螺纹偏差表GB/T2516 —1981商品紧固件的普通螺纹选用系列JB/T7912 —1999商品紧固件的中等精度普通螺纹极GB/T9145 —1988限尺寸光学螺纹光学仪器特种细牙螺纹ZBN30006—1988光学仪器用目镜螺纹JB/T8204—1995光学仪器用短牙螺纹JB/T5450-1991紧配合螺纹过渡配合螺纹GB/T1167—1996过盈配合螺纹GB/T1181—1998小螺纹小螺纹牙型GB/T1505 4.1—1994 小螺纹直径与螺距系列GB/T1505 4.2—1994小螺纹基本尺寸GB/T1505 4.3—1994小螺纹公差GB/T15054.4-1994小螺纹极限尺寸GB/T15054.5-1994MJ螺纹MJ螺纹基本牙型GJB/T3.1 —1982MJ螺纹螺栓与螺母螺纹的尺寸与公GJB/T3.2 —1982差MJ螺纹管路件螺纹的尺寸与公差GJB/T3.3 —1985MJ螺纹结构件的尺寸与公差GJB/T3.4 —1985MJ螺纹计算公式GJB/T3.5 —1985MJ螺纹首尾GJB52-1985梯形螺纹梯形螺纹牙型GB/T5796 .1—1986 梯形螺纹直径与螺距系列GB/T5796 .2—1986梯形螺纹基本尺寸GB/T5796 .3—1986梯形螺纹公差GB/T5796 .4—1986梯形螺纹极限尺寸GB/T12359—1990机床梯形螺纹丝杠、螺母技术条件JB/T2886—1992锻钢阀门用短牙梯形螺纹JB/TQ374—1985锯齿形螺纹锯齿形(3 °、30°)螺纹牙GB/T13576.1—1992型锯齿形(3 °、30°)螺纹直径与螺距系列GB/T13576.2—1992锯齿形(3 °、30°)螺纹基本尺寸GB/T13576.3—1992锯齿形(3 °、30°)螺纹公差GB/T13576.4—1992水压机45 °锯齿形螺纹牙型与基本尺寸JB2076—1984管螺纹用螺纹密封的管螺纹GB/T7306 —1987 非螺纹密封的管螺纹GB/T7307 —198760°圆锥管螺纹GB/T12716—1991米制锥螺纹GB/T1415—1992管路旋进端用普通螺纹尺寸系列GB/T1414—1978气瓶专用螺纹GB/T8335-1998通用基准螺纹术语GB/T1479 1—1993公制粗螺纹标准公制细螺纹标准规格标准径最大最小规格标准径最大最小规格标准径最大最小M1.0*0.25 0.75 0.785 0.729 M1.0*0.2 0.8 0.821 0.783 M15*1.0 14 14.353 13.917 M1.1*0.25 0.85 0.885 0.829 M1.1*0.2 0.9 0.921 0.883 M16*1.5 14.5 14.676 14.376 M1.2*0.25 0.95 0.985 0.929 M1.2*0.2 1 1.021 0.983 M16*1.0 15 15.153 14.917 M1.4*0.3 1.1 1.142 1.075 M1.4*0.2 1.2 1.221 1.183 M17*1.5 15.5 15.676 15.376 M1.6*0.35 1.25 1.321 1.221 M1.6*0.2 1.4 1.421 1.383 M17*1.0 16 16.153 15.917 M1.7*0.35 1.35 1.421 1.321 M1.7*0.2 1.45 1.5 1.46 M18*2.0 16 16.21 15.835 M1.8*0.35 1.45 1.521 1.421 M1.8*0.2 1.6 1.621 1.583 M18*1.5 16.5 16.676 16.376 M2.0*0.4 1.6 1.679 1.567 M2.0*0.25 1.75 1.785 1.729 M18*1.0 17 17.153 16.917 M2.2*0.45 1.75 1.888 1.713 M2.2*0.25 1.95 1.985 1.929 M20*2.0 18 18.21 17.835 M2.3*0.4 1.9 1.979 1.867 M2.3*0.25 2.05 2.061 2.001 M20*1.5 18.5 18.676 18.376 M2.5*0.45 2.1 2.138 2.013 M2.5*0.35 2.2 2.221 2.121 M20*1.0 19 19.153 18.917 M2.6*0.45 2.2 2.238 2.113 M2.5*0.35 2.2 2.246 2.186 M22*2.0 20 20.21 19.835 M3.0*0.5 2.5 2.599 2.459 M3.0*0.35 2.7 2.721 2.621 M22*1.5 20.5 20.676 20.376 M3.0*0.6 2.4 2.44 2.28 M3.5*0.35 3.2 3.221 3.121 22*1.0 21 21.153 20.917 M3.5*0.6 2.9 3.01 2.85 M4.0*0.5 3.5 3.599 3.459 M24*2.0 22 22.21 21.835 M4.0*0.7 3.8 3.422 3.242 M4.5*0.5 4 4.099 3.959 M24*1.5 22.5 22.676 22.376M4.0*0.75 3.25 3.326 3.106 M5.0*0.5 4.5 4.599 4.459 M24*1.0 23 23.153 22.917 M4.5*0.7 3.8 3.878 3.688 M5.5*0.5 5 5.099 4.959 M25*2.0 23 23.21 22.835 M5*0.8 4.2 4.334 4.134 M6.0*0.75 5.3 5.378 5.188 M25*1.5 23.5 23.676 23.376 M5*0.9 4.1 4.17 3.98 M6.0*0.5 5.5 5.55 5.4 M25*1.0 24 24.153 23.917 M6*1.0 5 5.153 4.917 M7.0*0.75 6.3 6.378 6.188 M26*1.5 24.5 24.676 24.876 M7*1.0 6 6.153 5.917 M7.0*0.5 6.5 6.55 6.4 M27*2.0 25 25.21 24.735 M8*1.25 6.8 6.912 6.647 M8.0*1 7 7.153 6.917 M27*1.5 25.5 25.676 25.376 M9*1.25 7.8 7.912 7.647 M8.0*0.75 7.3 7.378 7.188 M27*1.0 26 26.153 25.735 M10*1.5 8.5 8.676 8.376 M8.0*0.5 7.5 7.52 7.4 M28*2.0 26 26.21 25.835 M11*1.5 9.5 9.676 9.376 M9.0*1 8 8.153 7.917 M28*1.5 26 26.676 26.376 M12*1.75 10.3 10.24 10.11 M9.0*0.75 8.3 8.378 8.188 M28*1.0 27 27.153 26.917 M14*2.0 12 12.21 11.84 M10*1.25 8.8 8.912 8.647 M30*3.0 27 27.252 26.752 M16*2.0 14 14.21 13.84 M10*1.0 9 9.153 8.917 M30*2.0 28 28.21 27.835 M18*2.5 15.5 15.744 15.29 M10*0.75 9.3 9.378 9.188 M30*1.0 28 28.676 28.376 M20*2.5 17.5 17.744 17.29 M10*0.5 9.5 9.52 9.4 M32*2.0 30 29.153 28.917 M22*2.5 19.5 19.744 19.29 M11*1.0 10 10.15 9.917 M32*1.5 30 30.21 29.835 M24*3.0 21 21.252 20.75 M11*0.75 10.3 10.38 10.19 M33*3.0 30 30.676 30.376 M27*3.0 24 24.252 23.75 M12*1.5 10.5 10.68 10.38 M33*2.0 31 30.252 29.752 M30*3.5 26.5 26.771 26.21 M12*1.25 10.8 10.91 10.65 M33*1.5 31.5 31.21 30.835M12*1 11 11.15 10.92 M35*1.5 33.5 33.676 31.376M12*0.5 11.5 11.52 11.4 M36*3.0 33 33.252 32.752M14*0.5 12.5 12.68 12.38 M36*2.0 34 34.21 33.835M14*1.0 13 13.15 12.92 M36*1.5 34 34.676 34.376M15*1.50 13.5 13.68 13.38美制细螺纹标准公制迫牙丝攻钻孔径规格(丝牙外径）标准径最大最小规格精度等级7－G8 1.25 1.305 1.182 G4－G6 G7－G8 G9 NO.1-72(1.854) 1.55 1.612 1.474 M1.0*0.25 0.86 0.88 NO.2-64(2.134) 1.85 1.912 1.756 M1.1*0.25 0.96 0.98 NO.3-56(2.515) 2.1 2.197 2.025 M1.2*0.25 1.06 1.08 NO.4-48(2.345) 2.4 2.456 2.271 M1.4*0.3 1.24 1.25 NO.5-44(3.175) 2.7 2.74 2.551 M1.6*0.35 1.41 1.43 NO.6-40(3.505) 2.9 3.022 2.82 M1.7*0.35 1.51 1.53 NO.8-36(4.166) 3.5 3.606 3.404 M1.8*0.35 1.61 1.63NO.10-32(4.326) 4.1 4.165 3.963 M2.0*0.4 1.78 1.8NO.12-28(5.846) 4.6 4.724 4.496 M2.2*0.45 1.95 1.981\4-28 5.5 5.588 5.36 M2.3*0.4 2.08 2.15\16-24 6.9 7.035 6.782 M2.5*0.45 2.25 2.283\8-24 8.5 8.636 8.382 M2.6*0.45 2.35 2.387\16-20 9.9 10.033 9.729 M3.0*0.5 2.73 2.751\2-20 11.5 11.607 11.329 M3.5*0.6 3.17 3.29\16-18 12.9 13.081 12.751 M4.0*0.7 3.62 3.65 3.69 5\8-18 14.5 14.681 14.351 M5.0*0.8 4.56 4.6 4.64 3\4-16 17.5 17.678 17.323 M6.0*1.0 5.45 5.5 5.55 7\8-14 20.5 20.675 20.27 M7.0*1.0 6.45 6.5 6.55 1\8-12 23.2 23.571 23.114 M8.0*1.25 7.31 7.38 7.44 1-1\8-12 26.5 26.746 26.289 M10*1.5 9.18 9.25 9.32 1-1\4-12 29.5 29.921 29.464 M10*1.25 9.31 9.38 9.44 1-3\8-12 32 33.096 32.639 M12*1.75 11.04 11.12 11.21 1-1\2-12 36 36.271 35.814 M12*1.25 11.31 11.38 11.44英美联合螺纹标准英美联细螺纹标准规格钻头径2B螺纹径规格钻头径下孔径上限下限上限下限NO.1-64UNC 1.55 1.582 1.425 no.0-80unf 1.25 1.305 1.182 NO.2-56UNC 1.8 1.871 1.695 no.1-72unf 1.55 1.612 1.474 NO.3-48UNC 2.1 2.146 1.941 no.2-64-unf 1.85 1.912 1.756 NO.4-40UNC 2.3 2.385 2.157 no.3-565unf 2.1 2.197 2.025 NO.5-40UNC 2.6 2.679 2.487 no.4-48unf 2.4 2.458 2.271 NO.6-32UNC 2.8 2.895 2.642 no.5-44unf 2.7 2.74 2.551 NO.832UNC 3.4 3.53 3.302 no.6-40unf 2.9 3.022 2.82 NO.10-24UNC 3.9 3.926 3.683 no.8-36unf 3.5 3.606 3.404 NO.12-24UNC 4.5 4.597 4.344 no.10-32unf 4.1 4.165 3.963 1\4-20UNC 5.1 5.257 4..979 no.12-28unf 4.6 4.724 4.496 5\16-18unc 6.6 6.731 6.401 1\4-28unf 5.5 5.588 5.36 3\8-16UNC 8 8.153 7.798 5\16-24unf 6.9 7.035 6.782 7\16-14UNC 9.4 9.55 9.144 3\8-24unf 8.5 8.636 8.382 1\2-13UNC 10.8 11.023 10.599 7\16-20unf 9.9 10.033 9.729 9\16-12UNC 12.2 12.446 11.989 1\2-unf 11.5 11.607 11.3295\8-11UNC 13.6 13.868 13.386 9\16-unf 12.9 13.081 12.75 3\4-10UNC 16.5 16.84 16.307 5\8-18unf 14.5 14.681 14.35 7\8-9UNC 19.5 19.761 19.177 3\4-16unf 17.5 17.678 17.32 1--8UNC 22.2 22.606 21.971 7\8-14unf 20.5 20.675 20.27 11\8-7UNC 25 25.349 24.813 1--12unf 23.2 23.571 23.11 11\4-7UNC 28.2 28.524 27.813 11\8-12unf 26.5 26.746 26.28 13\8-6UNC 30.8 31.115 30.353 11\4-12unf 29.5 29.921 29.46 11\2-6UNC 34 34.29 33.528 13\8-12unf 32.8 33.096 32.63 13\4-5UNC 39.5 39.827 38.964 11\2-12unf 36 36.271 35.81 2-41\2UNC 45.2 45.593 44.679惠式螺纹标准（旧英制牙）山数节距换算表规格钻头径A例B例山数(25.4) 节数*W1\8-40 2.65 2.6 100 0.254*W5\32-32 3.25 3.2 880 0.317 5*w3\16-24 3..75 3.7 772 0.351 8W1\4-20 5.1 5 64 0.396 9W5\16-18 6.6 5 60 0.423 3W3\8-16 8 6.5 56 0.453 6W7\16-14 9.4 7.9 48 0.529 2W1\2-12 10.7 9.310.5 44 0.577 3W9\16-12 12.3 12 40 0.635W5\8-11 13.7 13.5 36 0.705 6W3\4-10 16.7 16.5 32 0.793 8W7\8-9 19.5 19.3 28 0.907 1W1-8 22.4 22 24 1.058 3W1\8-7 25 24.8 20 1.27W11\4 28.3 28 18 1.411 1W13\8-6 30.5 30.3 16 1.587 5W11\2-6 33.8 33.5 14 1.814 3W15\8-5 36 35.7 13 1.953 8W13\4-5 39.2 39 12 2.116 7W11\8-5 41.8 41.5 11 2.309 1W2-41\2 45 44.7 10 2.54牙套螺纹攻用标准9 2.8222规格钻头径下孔径8 3.175上限下限7 3.6286M3*0.5 3.1 3.2 3.12 6 4.2333M4*0.7 4.2 4.3 4.17 5 5.08M5*0.8 5.2 5.33 5.16 41\2 5.6444M6*1 6.3 6.42 6.25 4 6.35M8*1.25 8.4 8.52 8.31 31\2 7.2571M10*1.5 10.5 10.62 10.37 31\2 7.8154M10*1.25 10.4 10.52 10.31 3 8.4667M10*1 10.3 10.42 10.25 27\8 8.8348M12*1.75 12.5 12.73 12.43 23\4 9.2364M12*1.5 12.5 12.62 12.37 25\8 9.6762M12*1.25 12.5 12.52 12.31 21\2 10.16M14*2 14.5 14.83 14349M14*1.5 14.5 14.62 14.37M16*2 16.5 16.83 16.49M16*1.5 16.5 16.62 16.37M18*2.5 19 19.04 18.58M18*1.5 18.5 18.62 18.37M20*2.5 21 21.04 20.58M20*1.5 20.5 20.62 20.37公制、美制和英制螺纹标准 NPT，PT，G 都是管螺纹． NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管螺纹，用於北美地区．国家标准可查阅 GB/T12716-1991 PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度规定为 1:16． 国家标准可查阅 GB/T7306-2000 G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等於8分，1/4 吋就是2分，如此类推． G 似乎就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

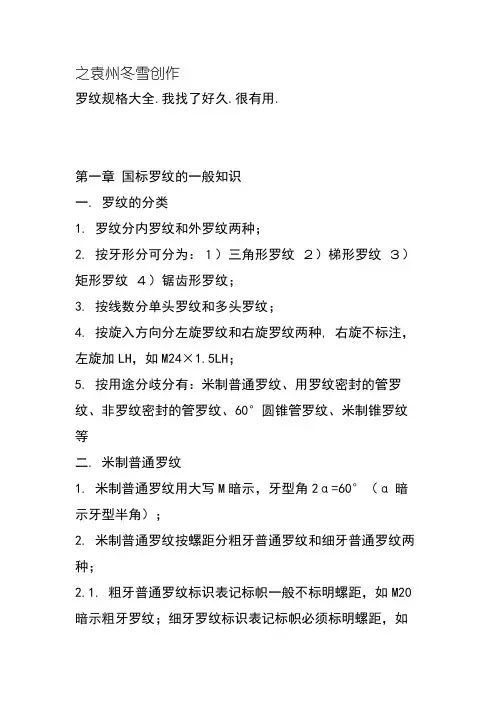

之袁州冬雪创作罗纹规格大全.我找了好久.很有用.第一章国标罗纹的一般知识一. 罗纹的分类1. 罗纹分内罗纹和外罗纹两种；2. 按牙形分可分为：１）三角形罗纹２）梯形罗纹３）矩形罗纹４）锯齿形罗纹；3. 按线数分单头罗纹和多头罗纹；4. 按旋入方向分左旋罗纹和右旋罗纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途分歧分有：米制普通罗纹、用罗纹密封的管罗纹、非罗纹密封的管罗纹、60°圆锥管罗纹、米制锥罗纹等二. 米制普通罗纹1. 米制普通罗纹用大写M暗示，牙型角2α=60°（α暗示牙型半角）；2. 米制普通罗纹按螺距分粗牙普通罗纹和细牙普通罗纹两种；2.1. 粗牙普通罗纹标识表记标帜一般不标明螺距，如M20暗示粗牙罗纹；细牙罗纹标识表记标帜必须标明螺距，如M30×1.5暗示细牙罗纹、其中螺距为1.5.2.2. 普通罗纹用于机械零件之间的毗连和紧固，一般罗纹毗连多用粗牙罗纹，细牙罗纹比同一公称直径的粗牙罗纹强度略高，自锁性能较好.3. 米制普通罗纹的标识表记标帜：M20-6H、M20×1.5LH-6g-40,其中M 暗示米制普通罗纹，20暗示罗纹的公称直径为20mm，1.5暗示螺距，LH暗示左旋，6H、6g暗示罗纹精度等级，大写精度等级代号暗示内罗纹，小写精度等级代号暗示外罗纹，40暗示旋合长度；3.1. 常常使用米制普通粗牙罗纹的螺距如下表(罗纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外罗纹光杆直径取φ＝公称直径－0.13P)：表1 常常使用米制普通粗牙罗纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外罗纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内罗纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距.三. 用罗纹密封的管罗纹（GB 7306与ISO7/1相同）1. 用罗纹密封的管罗纹不加填料或密封质就可以防止渗漏.用罗纹密封的管罗纹有圆柱内罗纹和圆锥外罗纹、圆锥内罗纹和圆锥外罗纹两种毗连形式.压力在5×105Pa以下时，用前一种毗连已足够慎密，后一种毗连通常只在高温及高压下采取.2. 用罗纹密封的管罗纹内罗纹有圆锥、圆柱两种形式.外罗纹只有圆锥一种形式.牙型如下：锥度1：16，牙形角55°，旧罗纹尺度示例：ZG3/8；3. 标识表记标帜示例：圆锥内罗纹 Rc 3/8圆柱内罗纹 Rp3/8圆锥外罗纹 R3/8当罗纹为左旋罗纹时 Rc 3/8-LH（LH暗示左旋罗纹）常常使用罗纹(标识表记标帜：Rc 3/8、Rp3/8、R3/8)的基本尺寸：表2尺寸代号每寸牙数大径中径小径建议底孔基准间隔有效长度1/8 28 9.728 9.147 8.566 φ8.4 4.0 6.51/4 19 13.157 12.301 11.445 φ11.2 6.0 9.73/8 19 16.662 15.806 14.950 φ14.7 6.4 10.11/2 14 20.955 19.793 18.631 φ18.3 8.2 13.23/4 14 26.411 25.279 24.117 φ23.6 9.5 14.51 11 33.249 31.770 30.291 φ29.7 10.4 16.81-1/4 11 41.910 40.431 38.952 φ38.3 12.7 19.11-1/2 11 47.803 46.324 44.845 φ44.1 12.7 19.14. GB 7306规定的标识表记标帜方法与ISO7/1的规定是一样的.在ISO 7/1作出统一之前，各国的标识表记标帜方法如下：表3尺度号罗纹种类圆锥内罗纹圆柱内罗纹圆锥外罗纹ISO ISO7/1-1982 Rc1/2 Rp1/2 R1/2英国 BS 21-1973 Rc1/2″ Rp1/2″ R1/2″法国 NF E03-004 ——G1/2″J G1/2″德国 DIN 2999 —— Rp1/2-DIN299 R1/2DIN2999日本JIS 130203 PT1/2″ PS1/2″ PT1/2″苏联ГOCT 6211 KTPYБ1/2″ ——KTPYБ1/2″GB GB 133-74 ZG1/2″ ——ZG1/2″四. 60°圆锥管罗纹（GB/T 12716-91）1. 该罗纹等效于美国国家尺度ANSI B1.20.1中NPT罗纹部分.只有圆锥内罗纹和圆锥外罗纹一种毗连形式.2. 60°圆锥管罗纹与55°圆锥管罗纹的相同点：2.1. 罗纹自己具有密封性.2.2. 圆锥角：1：162.3. 通过节制基面间隔（基准长度）来节制直径尺寸.2.4. 允许在罗纹副内加入密封物.3. 60°圆锥管罗纹与55°圆锥管罗纹的分歧点：表4项目60°圆锥管罗纹55°圆锥管罗纹标识表记标帜 NPT 3/8 Rc 3/8、Rp3/8、R3/8牙型角60° 55°牙距分歧表5 表2公差要求高低用途汽车、飞机、机床中管路毗连水、煤气等低压管路系统4. 代号NPT即旧尺度代号Z：标识表记标帜：NPT 3/8、NPT 3/8－LH，其中LH暗示左旋.表5 常常使用罗纹的基本尺寸尺寸代号每寸牙数大径中径小径建议底孔基准间隔牙数1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.361/4 18 13.616 12.487 11.358 φ11.1 5.786 4.103/8 18 17.055 15.926 14.797 φ14.5 6.096 4.321/2 14 21.223 19.772 18.321 φ17.9 8.128 4.483/4 14 26.568 25.117 23.666 φ23.2 8.611 4.751 11.5 33.228 31.461 29.694 φ29.2 10.160 4.601-1/4 11.5 41.985 40.218 38.451 φ37.9 10.668 4.83 1-1/2 11.5 48.054 46.287 44.520 φ43.9 10.668 4.83五. 非罗纹密封的管罗纹（GB 7307）1. 该罗纹尺度与ISO 228/1相同.2. 牙型角：55°，锥度：1：16.3. 标识表记标帜示例：11/2左旋内罗纹 G11/2-LH（右旋不标）11/2A级外罗纹 G11/2A11/2B级外罗纹 G11/2B表里罗纹装配 G11/2 /G11/2A表6 常常使用基本尺寸尺寸代号每寸牙数大径中径小径建议底孔基准间隔有效长度1/8 28 9.728 9.147 8.566 φ8.8 4.0 6.51/4 19 13.157 12.301 11.445 φ11.7 6.0 9.73/8 19 16.662 15.806 14.950 φ15.2 6.4 10.11/2 14 20.955 19.793 18.631 φ18.9 8.2 13.23/4 14 26.411 25.279 24.117 φ24.4 9.5 14.51 11 33.249 31.770 30.291 φ30.6 10.4 16.81-1/4 11 41.910 40.431 38.952 φ39.2 12.7 19.11-1/2 11 47.803 46.324 44.845 φ45.1 12.7 19.14. 用途：非罗纹密封的管罗纹主要用于压力较低的不、煤气管道，毗连时就加填料或密封质（麻丝、铅丹、聚四氟乙烯胶带等），以防止渗漏.5. 非罗纹密封的管罗纹与用罗纹密封的管罗纹相同点是：二者牙型一样均为55°，相同规格罗纹的螺距、牙高、基本直径相同.6. 非罗纹密封的管罗纹与用罗纹密封的管罗纹分歧点是：6.1. 用罗纹密封的管罗纹内罗纹有圆柱罗纹和圆锥罗纹两种形式，外罗纹只有圆锥罗纹一种形式.6.2. 非罗纹密封的管罗纹不管表里罗纹都只有圆柱罗纹一种形式.6.3. 两种罗纹部分规格的公差分歧.6.4. 非罗纹密封的内圆柱管罗纹可以和用罗纹密封的外圆锥管罗纹相毗连，但非罗纹密封的外圆柱管罗纹却不成以和用罗纹密封的内管罗纹形成用罗纹密封的毗连.7. 各国的分歧标识表记标帜方法：表7尺度号罗纹种类圆柱内罗纹圆柱外罗纹ISO ISO228/1-1982 G1/2 G1/2A B英国 BS 2779-1973 G1/2″ G1/2″A B法国 NF E03-005 G1/2″H G1/2″A B德国 DIN 259 R1/2 K1/2日本JIS 130202 PF1/2″A B PF1/2″A B苏联ГOCT 6357 TPYБ1/2″Kл2 Kл3 TPYБ1/2″Kл2 Kл3GB GB 133-74 G1/2″ G1/2″六. 米制锥罗纹（GB1415）1. 标识表记标帜：ZM10、ZM10-S、ZM10/ZM10、ZM10/ZM10-S.2. ZM-米制锥罗纹的标识表记标帜代号；尺度基准间隔时，省略基准间隔代号；S-短基准间隔.3. 用途：适用于气体或液体管路系统依靠罗纹密封的毗连罗纹（水、煤气管道用管罗纹除外），需要时允许在罗纹配合面间加密封填料提高其密封性.4. 公径直径/螺距直径 6,8,10 12,14,16,18,20,22,2427,30,33,36,39,42,45,48,52,56,60螺距 1 1.5 2第二章美国尺度管罗纹一. 尺度：ANSI B1.20.1美国尺度管罗纹.美国尺度管罗纹不但用于压力较低的水、煤气管道，也同时用于高温、高压系统.就管罗纹而言，今朝在世界范围内形成了以ISO尺度为一方，以美国尺度为另外一方的两大管罗纹尺度体系.二. 罗纹类型1. 基本牙型：牙型角60°.锥度1?。

螺纹第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。
