第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
三. 用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1. 用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。
用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。
压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。
分别说明三角螺纹、管螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹的应用场合三角螺纹：1. 应用场合：- 三角螺纹常用于连接和固定机械零部件，如螺母、螺栓等。
- 在汽车制造业中，三角螺纹广泛应用于车辆的悬挂系统、发动机系统等各个部位。
- 在建筑业中，三角螺纹用于连接钢筋和混凝土，增强建筑物的结构稳定性。
管螺纹：1. 应用场合：- 管螺纹广泛应用于石油、天然气等液体或气体管道的连接处，确保管道连接的密封性和安全性。
- 在工业制造领域，管螺纹用于连接机械设备的进出口，实现液体或气体的输送和控制。
- 在建筑装饰中，管螺纹被用于水电安装，将水管和电线管固定在墙壁上。
矩形螺纹：1. 应用场合：- 矩形螺纹常用于木制家具的连接，如床架、椅子等，使家具更加结实稳固。
- 在木工加工领域，矩形螺纹用于连接木板或木块，起到固定和加强结构的作用。
- 在建筑搭建中，矩形螺纹常用于连接脚手架和支撑构件，提高整体结构的稳定性。
梯形螺纹：1. 应用场合：- 梯形螺纹广泛应用于工业机械设备的传动装置中，如螺杆传动、丝杠传动等，实现线性运动和力的传递。
- 在汽车制造业中，梯形螺纹用于汽车升降装置和转向系统中，提供稳定的力传递效果。
- 在医疗器械制造领域，梯形螺纹被用于手术台和病床的高低调节，确保操控方便和安全性。
锯齿形螺纹：1. 应用场合：- 锯齿形螺纹常用于金属制品的连接，如钢管、铁件等，提供牢固的固定效果。
- 在农业机械设备制造领域，锯齿形螺纹用于连接农机零部件，如插秧机、拖拉机等，确保机械的稳定性。
- 在家用电器制造中，锯齿形螺纹被应用于电视壁挂支架、空调支架等固定装置中，方便用户安装和调整。

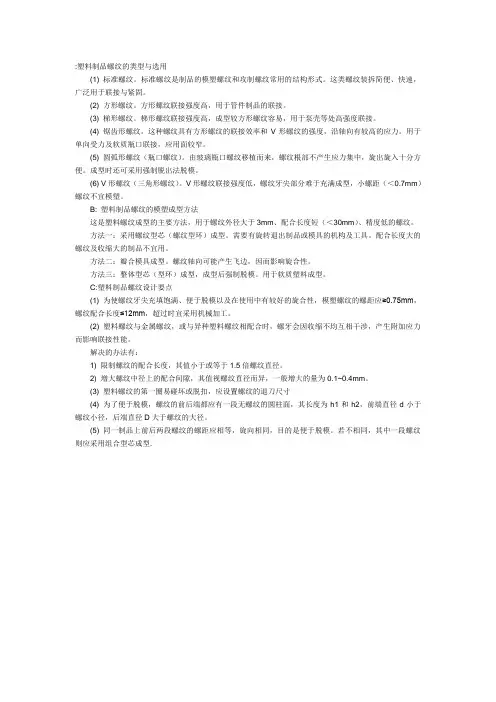

:塑料制品螺纹的类型与选用(1) 标准螺纹。
标准螺纹是制品的模塑螺纹和攻制螺纹常用的结构形式。
这类螺纹装拆简便、快速，广泛用于联接与紧固。
(2) 方形螺纹。
方形螺纹联接强度高，用于管件制品的联接。
(3) 梯形螺纹。
梯形螺纹联接强度高，成型较方形螺纹容易，用于泵壳等处高强度联接。
(4) 锯齿形螺纹。
这种螺纹具有方形螺纹的联接效率和V形螺纹的强度，沿轴向有较高的应力。
用于单向受力及软质瓶口联接，应用面较窄。
(5) 圆弧形螺纹（瓶口螺纹）。
由玻璃瓶口螺纹移植而来，螺纹根部不产生应力集中，旋出旋入十分方便。
成型时还可采用强制脱出法脱模。
(6) V形螺纹（三角形螺纹）。
V形螺纹联接强度低，螺纹牙尖部分难于充满成型，小螺距（＜0.7mm）螺纹不宜模塑。
B: 塑料制品螺纹的模塑成型方法这是塑料螺纹成型的主要方法，用于螺纹外径大于3mm、配合长度短（＜30mm）、精度低的螺纹。
方法一：采用螺纹型芯（螺纹型环）成型。
需要有旋转退出制品或模具的机构及工具。
配合长度大的螺纹及收缩大的制品不宜用。
方法二：瓣合模具成型。
螺纹轴向可能产生飞边，因而影响旋合性。
方法三：整体型芯（型环）成型，成型后强制脱模。
用于软质塑料成型。
C:塑料制品螺纹设计要点(1) 为使螺纹牙尖充填饱满、便于脱模以及在使用中有较好的旋合性，模塑螺纹的螺距应≥0.75mm，螺纹配合长度≤12mm，超过时宜采用机械加工。
(2) 塑料螺纹与金属螺纹，或与异种塑料螺纹相配合时，螺牙会因收缩不均互相干涉，产生附加应力而影响联接性能。
解决的办法有：1) 限制螺纹的配合长度，其值小于或等于1.5倍螺纹直径。
2) 增大螺纹中径上的配合间隙，其值视螺纹直径而异，一般增大的量为0.1~0.4mm。
(3) 塑料螺纹的第一圈易碰坏或脱扣，应设置螺纹的退刀尺寸(4) 为了便于脱模，螺纹的前后端都应有一段无螺纹的圆柱面，其长度为h1和h2，前端直径d小于螺纹小径，后端直径D大于螺纹的大径。
螺纹第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。
用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。
压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。
各类接头螺纹尺⼨规格⼤全各类接头"螺纹尺⼨"介绍内容来源⽹络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加⼯中⼼、车铣磨钻床、线切割、数控⼑具⼯具、⼯业机器⼈、⾮标⾃动化、数字化⽆⼈⼯⼚、精密测量、3D打印、激光切割、钣⾦冲压折弯、精密零件加⼯等展⽰，就在深圳机械展.⼀. 螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按⽛形分可分为：１）三⾓形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋⼊⽅向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按⽤途不同分有：⽶制普通螺纹、⽤螺纹密封的管螺纹、⾮螺纹密封的管螺纹、60°圆锥管螺纹、⽶制锥螺纹等⼆. ⽶制普通螺纹1.⽶制普通螺纹⽤⼤写M表⽰，⽛型⾓2α=60°（α表⽰⽛型半⾓）；2. ⽶制普通螺纹按螺距分粗⽛普通螺纹和细⽛普通螺纹两种；2.1. 粗⽛普通螺纹标记⼀般不标明螺距，如M20表⽰粗⽛螺纹；细⽛螺纹标记必须标明螺距，如M30×1.5表⽰细⽛螺纹、其中螺距为1.5。
2.2.普通螺纹⽤于机械零件之间的连接和紧固，⼀般螺纹连接多⽤粗⽛螺纹，细⽛螺纹⽐同⼀公称直径的粗⽛螺纹强度略⾼，⾃锁性能较好。
3. ⽶制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表⽰⽶制普通螺纹，20表⽰螺纹的公称直径为20mm，1.5表⽰螺距，LH表⽰左旋，6H、6g表⽰螺纹精度等级，⼤写精度等级代号表⽰内螺纹，⼩写精度等级代号表⽰外螺纹，40表⽰旋合长度；3.1. 常⽤⽶制普通粗⽛螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加⼯外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常⽤⽶制普通粗⽛螺纹的直径/螺距3.2.⽶制普通内螺纹的加⼯底孔直径可⽤下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
螺纹第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。
用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。
压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。
螺纹一、圆 柱 螺 旋 线 及 螺 纹 的 形 成（一）圆柱 螺旋线如图9-1a 所示，一动点A 0沿圆柱表面绕其轴线作等速回转运动，同时沿母线作等速直线运动所形成 的轨迹 称为圆柱螺旋线．．．．．。
动点A 0旋转一周沿轴 向移动的距离A 0A 12称为导程（P h ）。
图9-1b 为圆柱螺旋线的两面投影图。
将圆柱表面展开 ，螺旋线随之展成为一 倾斜直线，如图9-1c 所示。
该倾斜直线为直角三角形的斜边，底边为 圆柱底圆的 周长πd ，另一直角 边为导程P h 。
斜边与底边的夹角ψ，称为导程角。
导程角ψ可由 三角关系确定：Tan ϕ=dp hπ 直角三角形中的另一锐角β称为螺旋角，β=90°-ϕ。
（二）螺纹的形成在圆柱（或圆锥）表面上 ，沿着螺旋线所形成的具有规定牙型的连续凸起，称为螺纹。
不少零件的表面上都制有螺纹。
制在零 件外表面上的螺纹称为外螺纹，制在内表面上的螺纹称为内螺纹，如图9-2所示。
加工螺纹的方法很多。
图9-3为在车床上加工内、外螺纹的示意图，工件作等速旋转运动。
刀具沿工件轴向作等速直线移动，其合成运动使切入工件的刀尖在工件表面切制出螺纹来。
在箱体、底座等零件上制出的内螺纹（螺孔，一般是先用钻头钻孔，再用丝锥攻出螺纹，如图9-4所示。
图中加工的为不穿通螺孔。
钻孔时钻头顶部形成一个锥坑，其锥顶角按120°画出。
二、螺纹的基本要素和分类（一）螺纹的基本要素螺纹的结构和尺寸是由牙型、大径和小径、螺距和导程、线数、旋向等要素确定的。
1.螺纹牙型在通过螺纹轴线的断面上，螺纹的轮廓形状称为螺纹牙型。
它由牙顶、牙底和两牙侧构成，形成一定的牙型角。
常见的螺纹牙型有三角形、梯形、锯齿形和矩形等多种，它们的牙型角、牙型符号见表9-1。
2.大径、小径和中径外螺纹的大径、小径和中径分别用符号d、d1和d2表示；内螺纹的大径、小径和中径分别用符号D、D1和D2表示，如图9-5所示。
（1）大径与小径与外螺纹牙顶或内螺纹牙底相切的假想圆柱直径，称为大径。
螺纹常识一、螺纹种类•按牙型可分为三角形、梯形、矩形、锯齿形和圆弧螺纹；•按螺纹旋向可分为左旋和右旋；•按螺旋线条数可分为单线和多线；•按螺纹母体形状分为圆柱和圆锥等。
二、螺纹的要素螺纹包括五个要素：牙型、公称直径、线数、螺距（或导程）、旋向。
1. 牙型在通过螺纹轴线的剖面区域上，螺纹的轮廓形状称为牙型。
有三角形、梯形、锯齿形、圆弧和矩形等牙型。
螺纹的牙型比较：2. 直径螺纹有大径（d、D）、中径（d2、D2）、小径（d1、D1），在表示螺纹时采用的是公称直径，公称直径是代表螺纹尺寸的直径。
普通螺纹的公称直径就是大径。
3. 线数沿一条螺旋线形成的螺纹称为单线螺纹，沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹称为多线螺纹。
4. 螺距和导程螺距（p）是相邻两牙在中径线上对应两点间的轴向距离。
导程（ph）是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。
单线螺纹时，导程=螺距；多线螺纹时，导程=螺距×线数。
5. 旋向顺时针旋转时旋入的螺纹称为右旋螺纹；逆时针旋转时旋入的螺纹称为左旋螺纹。
三、螺纹的标记（1）普通螺纹普通螺纹用得最广泛，螺纹紧固件（螺栓、螺柱、螺钉、螺母等零件）上的螺纹一般均为普通螺纹。
普通螺纹分粗牙普通螺纹和细牙普通螺纹。
细牙普通螺纹多用于精密零件和薄壁零件上。
在螺纹的标记中，细牙普通螺纹的螺距必须注出，而粗牙普通螺纹的螺距一般不标注。
普通螺纹的标记由五部分组成：1）特征代号M (表示普通螺纹)2）尺寸代号尺寸代号：公称直径×螺距（多线螺纹的导程和螺距均要注出，单线粗牙普通螺纹螺距不标注）。
“M10”表示公称直径为10 mm、螺距1.5 mm的单线粗牙普通螺纹。
“M10×1”表示公称直径为10mm、螺距为1 mm的单线细牙普通螺纹。
3）普通螺纹的公差带代号由公差等级（数字）和基本偏差（外螺纹用小写字母、内螺纹用大写字母表示）所组成，例如5g6g、6g、6H、7H。
1、螺纹基本参数：螺纹六要素：牙型（三角形、梯形、矩形、锯齿形和方形等。
）、公称直径、小径、线数、螺距和导程、旋向。
（螺纹五要素：牙型、直径（大径、小径、中径）、线数、螺距和导程、旋向）只有六个螺纹要素完全相同的内、外螺纹才能旋合。
螺纹牙型、大径和螺距是最基本要素，称为螺纹三要素。
凡是牙型、直径、螺距符合标准的为标准螺纹；牙型符合标准，直径或螺距不符合标准的为特殊螺纹；牙型不符合标准的为非标准螺纹。
不同牙型的用途：三角形螺纹用于连接；梯形、方形螺纹用于传动等。
2、螺纹的画法1、“摸得着的画粗实线，摸不着的画细实线”，应将表示牙底的细实线画入圆角或倒角部分。
在垂直于螺纹轴线的投影图的视图中，表示牙底的细实线圆只画约3/4圈，此时轴或孔上的倒角的投影不应画出。
2、有效内、外螺纹的终止界线（简称螺纹终止线），规定用一条粗实线来表示。
3、螺纹尾部一般不必画出，当需要表示螺尾时，该部分的牙底用与轴线成30°的细实线绘制。
4、螺纹不可见时所有图线用虚线绘制。
5、在内、外螺纹的剖视或断面图中，剖面线都必须画到粗实线为止。
6、在绘制不穿通的螺孔（螺纹盲孔）时，一般应将钻孔深度与螺纹深度分别画出，且钻孔深度一般应比螺纹深度大0.5D，其中D位螺纹大径，钻头端都有一圆锥，锥顶角为118°，钻孔时不穿通（称为盲孔），底部造成一锥面，在画图时钻孔底部锥面的顶角可简化为120°。
螺纹的自锁：连接螺纹的自锁条件：螺纹升角φ小于或等于当量摩擦角。
螺纹连接的主要类型：1）螺栓连接：普通螺栓连接、铰制孔螺栓连接；2）螺钉连接；3）双头螺栓连接；4）紧定螺钉连接；5）地脚螺栓连接；6）吊环螺钉连接，分A型和B型两种结构，A型无退刀槽，B型有退刀槽。
螺纹种类和应用场合：按用途分：连接螺纹和传动螺纹；常见的连接螺纹有粗牙普通螺纹、细牙普通螺纹和管螺纹三种。
连接螺纹的共同特点是牙型都是三角形，其中普通螺纹的牙型角为60°，管螺纹的牙型角为55°。

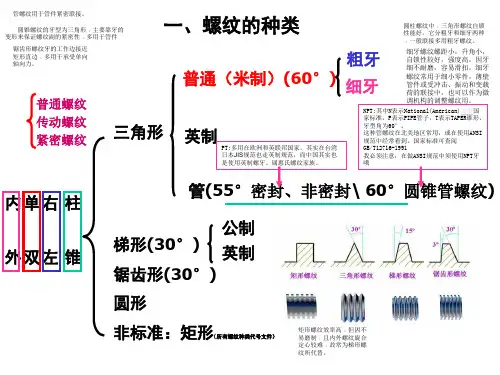

螺纹传动第一节、螺纹的种类和应用一、按螺纹牙型不同分类：1、三角螺纹：又称普通螺纹，牙型为三角形，分为粗牙和细牙两种，广泛用于各种紧固连接。
粗牙的应用最广泛，细牙的使用与薄壁零件的连接和微雕机构的调整。
2、矩形螺纹：牙型为矩形，传动效率高，用于螺旋传动。
但是牙根强度低，精加工困难，还未标准化一逐渐被梯形螺纹代替。
3、梯形螺纹：牙型是梯形，牙根强度较高，用于单向螺旋传动。
4、锯齿形螺纹：牙型是锯齿形，牙根强度较高，用于单向螺旋传动。
二、按螺旋线方向分类及应用：根据螺旋线不同，螺纹分为左旋螺纹和右旋螺纹。
螺旋线方向判别：方法一：顺时针旋入的螺纹（或右边高），应用广泛。
左旋螺纹：逆时针旋入的螺纹（或左边高）。
方法二：用右手来判定：伸出右手，手心对着自己，四指与轴线平行，看螺纹的倾斜方向是否与大拇指一致，一致就为右旋螺纹，不一致就为左旋螺纹。
三、按螺旋线的线数分类及其应用根据螺旋线的线数（头数）不同，螺纹分为单线螺纹、双线螺纹和多线螺纹。
四、按螺纹形成的表面分类：根据螺旋线形成的表面，分为内螺纹和外螺纹。
第二节、普通螺纹的主要参数【导入】上节课讲了那么多的螺纹，它们在加工的时候肯定要根据不同的尺寸来进行加工，么应该知道那些尺寸呢？我们叫这些尺寸为螺纹的参数。
【新课】一、螺纹的直径：1、螺纹的直径分为：大径、中径和小径（1）大径：普通螺纹的大径是指与外螺纹牙顶或内螺纹牙底相切的假想圆柱的直径。
内螺纹的大径用代号D表示，外螺纹的大径用代号d表示。
螺纹的公称直径是指代表螺纹尺寸的直径。
普通螺纹的公称直径是大径。
（2）中径：普通螺纹的中径是指一个假想圆柱的直径，该圆柱的素线通过牙型上的沟槽和凸起宽度相等的地方。
该假想圆柱称为中经圆柱。
内螺纹的中经代号用D2表示，外螺纹的中径用代号d2表示。
（3）小径：普通螺纹的小径是指与外螺纹牙底或内螺纹牙顶相切的假想圆柱的直径。
二、牙型角：牙型角是指在螺纹牙型上，两相邻牙侧间的夹角。
