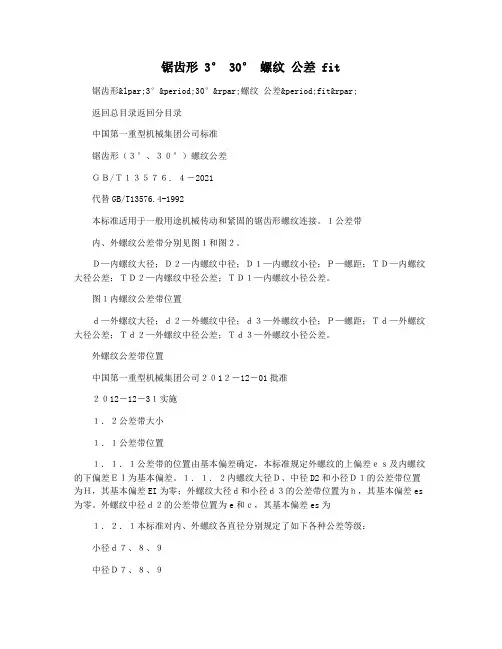

锯齿形(3°、30°)螺纹 公差.fit)

螺纹代号对照表国外螺纹的代号和标注识别1.英制螺纹(螺纹牙型角 55 度)BSW----英国标准惠氏螺纹(粗牙) BSF --- 英国标准惠氏螺纹(细牙)R----锥管外螺纹(旧代号ZG、KG) RC -- 锥管内螺纹(旧代号ZG、KG)G - 直管螺纹(外螺纹分A、B 两面级,丝锥分 G、G-D)2.美制螺纹（螺纹牙型 60 度）UNC---统一制粗牙螺纹（代替NC）UNF -- 统一制细牙螺纹（代替NF）UNEF---统一制超细牙螺纹UN - 统一制不变螺距螺纹UNS---统一制特殊螺纹NPT -- 美国标准锥管螺纹NPSC---美国标准管接头用直管螺纹NGT -- 气瓶用锥螺纹NPTF---干密封锥管螺纹NPSF -- 干密封燃油直管螺纹NPSM---美国标准机械连接用直管螺纹NPTR - 美国标准导杆采用锥管螺纹NPSL---美国标准管锁紧螺母用直管螺纹NPSH -- 美国标准软管连接用直管螺纹3.其它螺纹SM----缝纫机螺纹PZ --- 气瓶用锥螺纹51－201－气门芯螺纹标注示例55°圆柱管螺纹是非螺纹密封管螺纹，属惠氏螺纹家族。

米制和英寸制国家均广泛采用。

用于输送液体、气体、和安装电线的管接头和管子的连接。

国家标准可查阅 GB/T7307-2001。

完整的标记由螺纹特征代号（G）、螺纹尺寸代号、中径公差等级代号（内螺纹省略不标注，外螺纹代号为A 和B）和旋向代号组成：尺寸代号为 3/4 的A 级、右旋、非密封圆柱外螺纹标注为：G3/4A螺纹中的 3/8、1/2、3/4 标记是指螺纹尺寸的直径，单位是英寸。

行内人通常用“分” 来称呼螺纹尺寸，一寸等于 8 分，1/2 寸就是4 分，以此类推55°圆锥管螺纹是螺纹密封管螺纹，属惠氏螺纹家族。

该系列螺纹在世界上应用广泛，常用于水及煤气管行业。

锥度规定为 1：16.国家标准可查阅 GB/T7306-2000。

完整的标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成：英制密封圆柱内螺纹的特征代号为R P；英制密封圆锥内螺纹的特征代号为R C；英制密封圆锥外螺纹的特征代号为R1（与英制密封圆柱内螺纹配合使用）R2（与英制密封圆锥内螺纹配合使用）尺寸代号为 3/4 的左旋、英制密封圆柱内螺纹：R P3/4－LH英制密封管螺纹有两种配合方式，“柱/锥”和“锥/锥”.两种英制密封管螺纹使用不同的螺纹环规（圆柱螺纹环规和圆锥螺纹环规）和螺纹塞规（基准平面的位置不同，两者基准平面相距半牙）.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“锥/ 锥”配合螺纹.同一个密封管螺纹件，欧洲国家检验合格的管螺纹，欧洲以外国家检验则可能不合格.国际贸易中一定要注意这种差异否则可能出现废品.1994 年前，ISO 的英制密封管螺纹标准及其量规标准是按“锥/锥”配合体系设计的.我国的英制密封管螺纹产品可以直截进入国际市场.而欧洲国家的管螺纹的管螺纹产品则处于不利的地位.2000 年以后，ISO 的英制密封管螺纹标准及其量规标准是按“柱/锥”配合题系设计的.我国原有的英制密封管螺纹产品进入国际市场就会遇到困难.为此，我国于 2000 年修订了英制密封管螺纹国家标准.将原来的一个螺纹标准变为两个螺纹标准，以此提示设计者要注意两种配合螺纹的不同和正确选用. 日本在 1999 年修定英制密封管螺纹标准时，仍然坚持采用 1994 年前的 ISO 标准.所以， 2000 年以后的国际英制密封管螺纹市场更加复杂，国内厂家要备加小心.英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 目前的 ISO 英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的. 对密封管螺纹，利用 RP/R1，RC/R2 分别表示“柱/锥” 和“锥/锥”螺纹副。

•螺纹公差代号标准螺距螺纹知识故障阀门转速粘度流量圆弧齿轮泵常见故障设备工程扇形系统基础济钢第三炼钢厂板坯连铸机工程控制要点分析法兰公称代号公制压力采购法兰的法兰公称标记系列钢管兰标记与标螺纹高压锅成本阀体阀门丹佛斯角化工填料垫片螺纹叶轮化工泵密封阀门螺纹公称法兰管道通用设备阀密封圈填料公称4.8尺寸硬填料密封螺纹油管螺距误差工件保证API油管螺栓后桥螺纹螺帽螺钉汽车摩托车螺纹油管环状石油接触面石油油管垫片介质螺纹压力填料泵的密封与螺纹,公差,代号,标准,螺距,直径,梯形螺纹在产品占有极其重要的位置, 就用途而言,目前公司产品中所用到的绝大部份螺纹属于连接用螺纹,它包括米制普通螺纹（公制螺纹）、惠氏螺纹、美国统一螺纹及“柱/柱”配合的管螺纹.而“螺纹在产品占有极其重要的位置, 就用途而言,目前公司产品中所用到的绝大部份螺纹属于连接用螺纹,它包括米制普通螺纹（公制螺纹）、惠氏螺纹、美国统一螺纹及“柱/柱”配合的管螺纹.而“柱/锥”和“锥/锥”配合的管螺纹则同时具有连接和密封之双重功效.另外,我公司部份产品中所用的慢开阀芯(螺旋阀芯)的螺纹副则属于传动类螺纹,这类螺纹多为梯形螺纹、矩形螺纹或锯齿形螺纹,它们主要用于传动类用途,但也可用于连接用途. 今天，我将简单介绍一下几类常用螺纹的基本知识及其相关的加工工艺。

因为本人才识有限，所编讲稿中必有一些错误之处，希望各位能及时给予指出与纠正，谢谢！螺纹的分类方法1) 用途分类法分为:紧固螺纹、密封螺纹、管螺纹、传动螺纹、普通(或一般用途)螺纹、专用螺纹等.2) 牙型分类法分为:梯形螺纹、锯齿形螺纹、矩形螺纹、三角形螺纹、短(或矮)牙螺纹、60∘及55∘螺纹等.3) 配合性质或型式法分为:过渡配合螺纹、过盈配合螺纹、间隙配合螺纹、“锥/锥”配合螺纹、“柱/锥”配合螺纹、“柱/柱”配合螺纹等.4) 螺距或直径大小分类法分为: 粗牙螺纹、细牙螺纹、超细牙螺纹、小螺纹等.5) 单位分类法分为: 英制螺纹和米制螺纹.6) 发明者姓氏或发明国分类法分为: 惠氏螺纹、美制螺纹、英制螺纹、统一螺纹等.上述六种分类法中,用途分类法为最基本的分类方法.卫浴行业常用螺纹汇总卫浴行业常用螺纹的标注形式举列第一章公制普通螺纹1.1 公制普通螺纹综述普通螺纹是联接螺纹的基本形式,其牙型呈三角形,牙型角为60∘,它是米制螺纹中应用最广的一种螺纹.公制普通螺纹是销住欧洲、澳洲和国内产品中应用最为广泛的一种螺纹.中国的普通螺纹标准与ＩＳＯ标准基本相同,其它各国的米制普通螺纹标准也基本上与ＩＳＯ标准相同．我们在这里介绍的就是中国的普通螺纹国家标准.其系列标准代号可在后面附录中查询.其它国家的公制普通螺纹标准如下:英国BS 3643;德国DIN 13;法国NF E03-013;日本JISB0205、JIS B0207;国际ISO 68、ISO 261、ISO 724、ISO 965/1~965/3.日常的设计工作中应依椐产品销售地的不同选择相应的标准进行设计和生产指导.在世界主要工业国中，德国和法国的普通螺纹使用米制而不用英寸制；日本的普通螺纹是米制和英寸制并存且以米制为主；而美、英虽也颁布了米制普通螺纹国家标准,但美国实际使用却较少，他大量使用的是英寸制统一螺纹.在英国米制普通螺纹的应用范围正逐渐扩大,大部分厂家现在同时使用米制普通螺纹和英寸制统一螺纹,早期的英寸制惠氏螺纹正逐步被淘汰.普通螺纹要素尺寸由直径和螺距二者所组成.普通螺纹将螺纹大径的基本尺寸作为代表螺纹尺寸的直径即公称直径.其直径分为三个系列,规定应优先选用第一系列,其次是第二系列,第三系列尽可能不用.普通螺纹有粗、细牙之分,其中对小于和等于68mm的直径,可分为粗牙和细牙两种.对于大于68mm的螺纹,标准给定的所有规格全部为细牙螺纹.普通螺纹的螺纹代号是由字母“M”、“公称直径X螺距”及“旋向”所组成的.螺纹代号中普通螺纹的粗牙螺距不标示但细牙螺距必标示,右旋普通螺纹在螺纹代号中其旋向“右”不标示, 但左旋必标示“左”. 如:M24 表示公称直径为24mm的粗牙右旋普通螺纹,其螺距为3mm. M24X1.5左表示公称直径为24mm、螺距为1.5mm、方向为左旋的细牙普通螺纹.普通螺纹中公差带的两个要素是公差等级(表示公差带大小)和基本尺寸偏差(表示公差带位置)(见表1-1和表1-2).表1-1 内、外螺纹各直径的公差等级螺纹直径公差等级内螺纹小径D1 4、 5、 6、 7、 8内螺纹中径D2 4、 5、 6、 7、 8外螺纹大径d 4、 6、 8外螺纹中径d2 3、 4、 5、 6、 7、 8、 9表1-2内、外螺纹的基本偏差螺纹基本偏差公差带位置描述内螺纹 G、 H H的基本偏差是下偏差且为零 G的基本偏差为下偏差是正值外螺纹 e、 f、 g、 h h的基本偏差是上偏差且为零 e、f、g的基本偏差为上偏差是负值考虑到旋合长度对螺纹的配合精度有一定影响,新国标将同一直径螺纹的旋合长度分为短、中、长三组,其螺纹旋合长度代号列于表1-3中.一般情况下尽可能采用中等旋合长度.螺纹精度由公差带和旋合长度共同组合而定,可分为精密、中等和粗糙三种.Q/GOBO JS006-2002 ~3~表1-3螺纹旋合长度分组短旋合长度中等旋合长度长旋合长度代号 S N L普通螺纹的螺纹公差带代号包括中径公差带代号与顶径(指外螺纹大径和内螺纹小径)公差带代号.中径或顶径公差带代号由公差等级数字和公差位置字母所组成,数字在前,字母在后.1.2 公制普通螺纹公差带的选择为了减少量刃具的规格,对内、外螺纹规定了一些常用公差带作为选用公差带.同时按短、中、长三组旋合长度给定了精密、中等、粗糙三种精度,见表1-4和表1-5.表1-4 内螺纹选用公差带(GB197-81)精度公差带位置G 公差带位置HS N L S N L精密 4H 4H5H 5H6H中等 (5G) (6G) (7G) *5H *6H *7H粗糙 (7G) 7H表1-5 外螺纹选用公差带(GB197-81)精度公差带位置e 公差带位置f 公差带位置g 公差带位置hS N L S N L S N L S N L精密 (3h4h) *4h (5h4h)中等 *6e *6f (5g6g) *6g (7g6g) (5h6h) *6h (7h6h)粗糙 8g (8h)精密级主要用于精密螺纹,当要求配合性质变动较小时采用;中等精度用于一般用途;粗糙级在对精度要求不高或制造比较困难时采用.内螺纹选用公差带共11种,外螺纹选用公差带共13种.其中的中等旋合长度下的6级公差带是最常用、最基本的公差等级.选用公差带的原则(1) 带*的公差带应优先选用,不带*的公差带其次,括号内的公差带尽可能不用.(2) 大量生产的精制紧固件螺纹,推荐采用带方框的公差带.(3) 内、外螺纹的选用公差带可以任意组合,即并不一定要求所选内、外螺纹的公差带在表中所处的位置一一对应,但为了保证足够的接触高度(即保证螺纹有足够的连接强度),完工后的零件最好组合成H/g、H/h或G/h的配合.对直径小于和等于1.4mm的螺纹副,应采用5H/6h或更精密的配合.通常米制普通螺纹多组合成6H/6g和7H/8g,其中6H/6g属中等精度用于一般要求的螺纹,而7H/8g属粗糙级用于精度要求不高的螺纹.对于不同配合要求的螺纹应选择相适应的内、外螺纹公差带进行组合.特别是需要涂镀保护层的螺纹在组合选择中还应结合工厂镀前螺纹尺寸的控制方式及镀后的合格率情况做出综合评估和选择.这一点目前在公司也算是一大难题,虽然属于加工工艺方面的难题,但产品结构设计人员也可在平时的工作中加以关注和研究.英国BS 5412和欧洲EN 817的水龙头标准中就明确规定起泡器产品上选公制普通细牙螺纹副M22X1-6H/6g 、M24X1-6H/6g或M28X1-6H/6g.可见在水龙头行业中,公制普通螺纹一般应组合成6H/6g.对于精度要求不高的非重要用途的螺纹副,从制造成本上考虑可组合成7H/8g.卫浴配件产品上的公制螺纹一般均可组合成7H/8g.但对直径小于和等于1.4mm 的螺纹副,应采用5H/6h或更精密的配合,以保证其有足够的连接强度.1.3 公制普通螺纹的标记方法a.螺纹的完整标记由螺纹代号、螺纹公差带代号和螺纹旋合长度代号所组成.b.螺纹公差带代号包括中径公差带代号与顶径(指外螺纹大径和内螺纹小径)公差带代号.公差带代号是由表示其大小的公差等级数字和表示其位置的字母所组成,例如:6H、6g、7H、8g等.c.在一般情况下,不标注螺纹旋合长度,其螺纹公差带按中等旋合长度确定.必要时,在螺纹公差带代号之后加注旋合长度代号S或L,中间用“-”分开.例如:M10-5g6g-S M10-7H-L普通螺纹标记示例如下:M10左-5g6g M10X1-6H顶径公差带代号中径公差带代号中径和顶径公差带代号(相同)螺纹代号螺纹代号d.内、外螺纹装配在一起,其公差带代号用斜线分开,左边表示内螺纹公差带代号,右边表示外螺纹公差带代号.例如:M20X2-6H/6g M10X2左-6H/5g6g目前,我公司产品资料中，对于公制普通螺纹大多只是标注了螺纹代号如:M4、M5和M12X1等,实际上这只是标注了螺纹的规格，是一种不完整的标记,会给生产技术的准备工作带来不便,从而在一定程度上影响了产品的生产质量。

螺纹标准,螺纹标准手册种别标准名称标准号普通螺纹普通螺纹基本牙型GB/T192 —1981普通螺纹直径与螺距系列GB/T193 —1981普通螺纹基本尺寸GB/T196 —1981普通螺纹公差与配合GB/T197 —1981普通螺纹偏差表GB/T2516 —1981商品紧固件的普通螺纹选用系列JB/T7912 —1999商品紧固件的中等精度普通螺纹极限尺寸 GB/T9145 —1988光学螺纹光学仪器特种细牙螺纹ZBN30006—1988 . 专业word可编辑.光学仪器用目镜螺纹JB/T8204—1995光学仪器用短牙螺纹JB/T5450-1991紧配合螺纹过渡配合螺纹GB/T1167—1996过盈配合螺纹GB/T1181—1998小螺纹小螺纹牙型GB/T1505 4.1—1994 小螺纹直径与螺距系列GB/T1505 4.2—1994小螺纹基本尺寸GB/T1505 4.3—1994小螺纹公差GB/T15054.4-1994小螺纹极限尺寸GB/T15054.5-1994MJ螺纹MJ螺纹基本牙型GJB/T3.1 —1982MJ螺纹螺栓与螺母螺纹的尺寸与公差GJB/T3.2 —1982MJ螺纹管路件螺纹的尺寸与公差GJB/T3.3 —1985. 专业word可编辑.MJ螺纹结构件的尺寸与公差GJB/T3.4 —1985MJ螺纹计算公式GJB/T3.5 —1985MJ螺纹首尾GJB52-1985梯形螺纹梯形螺纹牙型GB/T5796 .1—1986 梯形螺纹直径与螺距系列GB/T5796 .2—1986梯形螺纹基本尺寸GB/T5796 .3—1986梯形螺纹公差GB/T5796 .4—1986梯形螺纹极限尺寸GB/T12359—1990机床梯形螺纹丝杠、螺母技术条件JB/T2886—1992锻钢阀门用短牙梯形螺纹JB/TQ374—1985锯齿形螺纹锯齿形(3 °、30°)螺纹牙型 GB/T13576.1—1992 锯齿形(3 °、30°)螺纹直径与螺距系列GB/T13576.2—1992. 专业word可编辑.锯齿形(3 °、30°)螺纹基本尺寸GB/T13576.3—1992锯齿形(3 °、30°)螺纹公差GB/T13576.4—1992水压机45 °锯齿形螺纹牙型与基本尺寸JB2076—1984管螺纹用螺纹密封的管螺纹GB/T7306 —1987非螺纹密封的管螺纹GB/T7307 —198760°圆锥管螺纹GB/T12716—1991米制锥螺纹GB/T1415—1992管路旋进端用普通螺纹尺寸系列GB/T1414—1978气瓶专用螺纹GB/T8335-1998通用基准螺纹术语GB/T1479 1—1993 . 专业word可编辑.公制细螺纹标公制粗螺纹标准准规格标准径最大最小规格标准径最大最小规格标准径最大最小M1.0*0.25 0.75 0.785 0.729 M1.0*0.2 0.8 0.821 0.783 M15*1.0 14 14.353 13.917 M1.1*0.25 0.85 0.885 0.829 M1.1*0.2 0.9 0.921 0.883 M16*1.5 14.5 14.676 14.376 M1.2*0.25 0.95 0.985 0.929 M1.2*0.2 1 1.021 0.983 M16*1.0 15 15.153 14.917 M1.4*0.3 1.1 1.142 1.075 M1.4*0.2 1.2 1.221 1.183 M17*1.5 15.5 15.676 15.376 M1.6*0.35 1.25 1.321 1.221 M1.6*0.2 1.4 1.421 1.383 M17*1.0 16 16.153 15.917 M1.7*0.35 1.35 1.421 1.321 M1.7*0.2 1.45 1.5 1.46 M18*2.0 16 16.21 15.835 M1.8*0.35 1.45 1.521 1.421 M1.8*0.2 1.6 1.621 1.583 M18*1.5 16.5 16.676 16.376 M2.0*0.4 1.6 1.679 1.567 M2.0*0.25 1.75 1.785 1.729 M18*1.0 17 17.153 16.917 M2.2*0.45 1.75 1.888 1.713 M2.2*0.25 1.95 1.985 1.929 M20*2.0 18 18.21 17.835. 专业word可编辑.M2.3*0.4 1.9 1.979 1.867 M2.3*0.25 2.05 2.061 2.001 M20*1.5 18.5 18.676 18.376 M2.5*0.45 2.1 2.138 2.013 M2.5*0.35 2.2 2.221 2.121 M20*1.0 19 19.153 18.917 M2.6*0.45 2.2 2.238 2.113 M2.5*0.35 2.2 2.246 2.186 M22*2.0 20 20.21 19.835 M3.0*0.5 2.5 2.599 2.459 M3.0*0.35 2.7 2.721 2.621 M22*1.5 20.5 20.676 20.376 M3.0*0.6 2.4 2.44 2.28 M3.5*0.35 3.2 3.221 3.121 22*1.0 21 21.153 20.917 M3.5*0.6 2.9 3.01 2.85 M4.0*0.5 3.5 3.599 3.459 M24*2.0 22 22.21 21.835 M4.0*0.7 3.8 3.422 3.242 M4.5*0.5 4 4.099 3.959 M24*1.5 22.5 22.676 22.376 M4.0*0.75 3.25 3.326 3.106 M5.0*0.5 4.5 4.599 4.459 M24*1.0 23 23.153 22.917 M4.5*0.7 3.8 3.878 3.688 M5.5*0.5 5 5.099 4.959 M25*2.0 23 23.21 22.835 M5*0.8 4.2 4.334 4.134 M6.0*0.75 5.3 5.378 5.188 M25*1.5 23.5 23.676 23.376 M5*0.9 4.1 4.17 3.98 M6.0*0.5 5.5 5.55 5.4 M25*1.0 24 24.153 23.917 M6*1.0 5 5.153 4.917 M7.0*0.75 6.3 6.378 6.188 M26*1.5 24.5 24.676 24.876. 专业word可编辑.M7*1.0 6 6.153 5.917 M7.0*0.5 6.5 6.55 6.4 M27*2.0 25 25.21 24.735 M8*1.25 6.8 6.912 6.647 M8.0*1 7 7.153 6.917 M27*1.5 25.5 25.676 25.376 M9*1.25 7.8 7.912 7.647 M8.0*0.75 7.3 7.378 7.188 M27*1.0 26 26.153 25.735 M10*1.5 8.5 8.676 8.376 M8.0*0.5 7.5 7.52 7.4 M28*2.0 26 26.21 25.835 M11*1.5 9.5 9.676 9.376 M9.0*1 8 8.153 7.917 M28*1.5 26 26.676 26.376 M12*1.75 10.3 10.24 10.11 M9.0*0.75 8.3 8.378 8.188 M28*1.0 27 27.153 26.917 M14*2.0 12 12.21 11.84 M10*1.25 8.8 8.912 8.647 M30*3.0 27 27.252 26.752 M16*2.0 14 14.21 13.84 M10*1.0 9 9.153 8.917 M30*2.0 28 28.21 27.835 M18*2.5 15.5 15.744 15.29 M10*0.75 9.3 9.378 9.188 M30*1.0 28 28.676 28.376 M20*2.5 17.5 17.744 17.29 M10*0.5 9.5 9.52 9.4 M32*2.0 30 29.153 28.917 M22*2.5 19.5 19.744 19.29 M11*1.0 10 10.15 9.917 M32*1.5 30 30.21 29.835 M24*3.0 21 21.252 20.75 M11*0.75 10.3 10.38 10.19 M33*3.0 30 30.676 30.376. 专业word可编辑.M27*3.0 24 24.252 23.75 M12*1.5 10.5 10.68 10.38 M33*2.0 31 30.252 29.752 M30*3.5 26.5 26.771 26.21 M12*1.25 10.8 10.91 10.65 M33*1.5 31.5 31.21 30.835M12*1 11 11.15 10.92 M35*1.5 33.5 33.676 31.376M12*0.5 11.5 11.52 11.4 M36*3.0 33 33.252 32.752M14*0.5 12.5 12.68 12.38 M36*2.0 34 34.21 33.835M14*1.0 13 13.15 12.92 M36*1.5 34 34.676 34.376M15*1.50 13.5 13.68 13.38公制迫牙丝攻钻孔美制细螺纹标准径精度等规格(丝牙外径）标准径最大最小规格级. 专业word可编辑.7－G8 1.25 1.305 1.182 G4－G6 G7－G8 G9NO.1-72(1.854) 1.55 1.612 1.474 M1.0*0.25 0.86 0.88NO.2-64(2.134) 1.85 1.912 1.756 M1.1*0.25 0.96 0.98NO.3-56(2.515) 2.1 2.197 2.025 M1.2*0.25 1.06 1.08NO.4-48(2.345) 2.4 2.456 2.271 M1.4*0.3 1.24 1.25NO.5-44(3.175) 2.7 2.74 2.551 M1.6*0.35 1.41 1.43NO.6-40(3.505) 2.9 3.022 2.82 M1.7*0.35 1.51 1.53NO.8-36(4.166) 3.5 3.606 3.404 M1.8*0.35 1.61 1.63NO.10-32(4.326) 4.1 4.165 3.963 M2.0*0.4 1.78 1.8NO.12-28(5.846) 4.6 4.724 4.496 M2.2*0.45 1.95 1.981\4-28 5.5 5.588 5.36 M2.3*0.4 2.08 2.15\16-24 6.9 7.035 6.782 M2.5*0.45 2.25 2.28 . 专业word可编辑.3\8-24 8.5 8.636 8.382 M2.6*0.45 2.35 2.387\16-20 9.9 10.033 9.729 M3.0*0.5 2.73 2.751\2-20 11.5 11.607 11.329 M3.5*0.6 3.17 3.29\16-18 12.9 13.081 12.751 M4.0*0.7 3.62 3.65 3.695\8-18 14.5 14.681 14.351 M5.0*0.8 4.56 4.6 4.643\4-16 17.5 17.678 17.323 M6.0*1.0 5.45 5.5 5.557\8-14 20.5 20.675 20.27 M7.0*1.0 6.45 6.5 6.551\8-12 23.2 23.571 23.114 M8.0*1.25 7.31 7.38 7.441-1\8-12 26.5 26.746 26.289 M10*1.5 9.18 9.25 9.321-1\4-12 29.5 29.921 29.464 M10*1.25 9.31 9.38 9.441-3\8-12 32 33.096 32.639 M12*1.75 11.04 11.12 11.211-1\2-12 36 36.271 35.814 M12*1.25 11.31 11.38 11.44 . 专业word可编辑.英美联细螺纹标英美联合螺纹标准准下孔规格钻头径2B螺纹径规格钻头径径上限下限上限下限NO.1-64UNC 1.55 1.582 1.425 no.0-80unf 1.25 1.305 1.182 NO.2-56UNC 1.8 1.871 1.695 no.1-72unf 1.55 1.612 1.474 NO.3-48UNC 2.1 2.146 1.941 no.2-64-unf 1.85 1.912 1.756 NO.4-40UNC 2.3 2.385 2.157 no.3-565unf 2.1 2.197 2.025 NO.5-40UNC 2.6 2.679 2.487 no.4-48unf 2.4 2.458 2.271 NO.6-32UNC 2.8 2.895 2.642 no.5-44unf 2.7 2.74 2.551. 专业word可编辑.NO.832UNC 3.4 3.53 3.302 no.6-40unf 2.9 3.022 2.82NO.10-24UNC 3.9 3.926 3.683 no.8-36unf 3.5 3.606 3.404NO.12-24UNC 4.5 4.597 4.344 no.10-32unf 4.1 4.165 3.9631\4-20UNC 5.1 5.257 4..979 no.12-28unf 4.6 4.724 4.4965\16-18unc 6.6 6.731 6.401 1\4-28unf 5.5 5.588 5.363\8-16UNC 8 8.153 7.798 5\16-24unf 6.9 7.035 6.7827\16-14UNC 9.4 9.55 9.144 3\8-24unf 8.5 8.636 8.3821\2-13UNC 10.8 11.023 10.599 7\16-20unf 9.9 10.033 9.7299\16-12UNC 12.2 12.446 11.989 1\2-unf 11.5 11.607 11.329 5\8-11UNC 13.6 13.868 13.386 9\16-unf 12.9 13.081 12.753\4-10UNC 16.5 16.84 16.307 5\8-18unf 14.5 14.681 14.357\8-9UNC 19.5 19.761 19.177 3\4-16unf 17.5 17.678 17.32 . 专业word可编辑.1--8UNC 22.2 22.606 21.971 7\8-14unf 20.5 20.675 20.27 11\8-7UNC 25 25.349 24.813 1--12unf 23.2 23.571 23.11 11\4-7UNC 28.2 28.524 27.813 11\8-12unf 26.5 26.746 26.28 13\8-6UNC 30.8 31.115 30.353 11\4-12unf 29.5 29.921 29.46 11\2-6UNC 34 34.29 33.528 13\8-12unf 32.8 33.096 32.63 13\4-5UNC 39.5 39.827 38.964 11\2-12unf 36 36.271 35.81 2-41\2UNC 45.2 45.593 44.679山数节距换算惠式螺纹标准（旧英制牙）表规格钻头径A例B例山数(25.4) 节数. 专业word可编辑.*W1\8-40 2.65 2.6 100 0.2540.317*W5\32-32 3.25 3.2 88050.351*w3\16-24 3..75 3.7 77280.396W1\4-20 5.1 5 6490.423W5\16-18 6.6 5 6030.453W3\8-16 8 6.5 566 W7\16-14 9.4 7.9 48 0.529. 专业word可编辑.20.577W1\2-12 10.7 9.310.5 443 W9\16-12 12.3 12 40 0.6350.705W5\8-11 13.7 13.5 3660.793W3\4-10 16.7 16.5 3280.907W7\8-9 19.5 19.3 2811.058W1-8 22.4 22 243. 专业word可编辑.W1\8-7 25 24.8 20 1.271.411W11\4 28.3 28 1811.587W13\8-6 30.5 30.3 1651.814W11\2-6 33.8 33.5 1431.953W15\8-5 36 35.7 1382.116W13\4-5 39.2 39 127 W11\8-5 41.8 41.5 11 2.309. 专业word可编辑.1W2-41\2 45 44.7 10 2.54牙套螺纹攻用标准9 2.8222规格钻头径下孔径8 3.175上限下限7 3.6286M3*0.5 3.1 3.2 3.12 6 4.2333M4*0.7 4.2 4.3 4.17 5 5.08M5*0.8 5.2 5.33 5.16 41\2 5.6444M6*1 6.3 6.42 6.25 4 6.35M8*1.25 8.4 8.52 8.31 31\2 7.2571M10*1.5 10.5 10.62 10.37 31\2 7.8154M10*1.25 10.4 10.52 10.31 3 8.4667 . 专业word可编辑.M10*1 10.3 10.42 10.25 27\8 8.8348M12*1.75 12.5 12.73 12.43 23\4 9.2364M12*1.5 12.5 12.62 12.37 25\8 9.6762M12*1.25 12.5 12.52 12.31 21\2 10.16M14*2 14.5 14.83 14349M14*1.5 14.5 14.62 14.37M16*2 16.5 16.83 16.49M16*1.5 16.5 16.62 16.37M18*2.5 19 19.04 18.58M18*1.5 18.5 18.62 18.37M20*2.5 21 21.04 20.58M20*1.5 20.5 20.62 20.37. 专业word可编辑.公制、美制和英制螺纹标准 NPT，PT，G 都是管螺纹． NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管螺纹，用於北美地区．国家标准可查阅 GB/T12716-1991 PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度规定为 1:16．国家标准可查阅 GB/T7306-2000 G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7 307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等於8分，1/4 吋就是2分，如此类推． G 似乎就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

螺纹的标注方法1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。

下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。

由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。

标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。

标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。

2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。

非标准螺纹没有专用代号，需要标注每一个尺寸，技术要求等。

应当尽量采用标准螺纹。

普通螺纹的标注方法1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。

细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。

公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。

字母代表尺寸与标准尺寸偏离的程度。

一般外螺纹（杆）要比内螺纹（孔）要小一些。

外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。

内螺纹用大写表示，只有G, H两。

个字母。

如果中径和顶径的公差代号相同，标一个就可以了。

旋合长度分为短、中、长三种，代号分别用S、N、L表示。

一般中等旋合长度不用标注。

右旋螺纹不标注旋向，左旋标注 LH。

2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。

螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。

第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹； 3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7 M6 1 4.9 5 5.9 M27 3 23.8 24 26.7 M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6 M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6 M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5 M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5 M16 2 13.8 14 15.7 M48 5 42.5 43 47.5 M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5 M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.5 3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

螺纹代号对照表国外螺纹的代号和标注识别1.英制螺纹(螺纹牙型角 55 度)BSW----英国标准惠氏螺纹(粗牙) BSF --- 英国标准惠氏螺纹(细牙)R----锥管外螺纹(旧代号ZG、KG) RC -- 锥管内螺纹(旧代号ZG、KG)G - 直管螺纹(外螺纹分A、B 两面级,丝锥分 G、G-D)2.美制螺纹（螺纹牙型 60 度）UNC---统一制粗牙螺纹（代替NC）UNF -- 统一制细牙螺纹（代替NF）UNEF---统一制超细牙螺纹UN - 统一制不变螺距螺纹UNS---统一制特殊螺纹NPT -- 美国标准锥管螺纹NPSC---美国标准管接头用直管螺纹NGT -- 气瓶用锥螺纹NPTF---干密封锥管螺纹NPSF -- 干密封燃油直管螺纹NPSM---美国标准机械连接用直管螺纹NPTR - 美国标准导杆采用锥管螺纹NPSL---美国标准管锁紧螺母用直管螺纹NPSH -- 美国标准软管连接用直管螺纹3.其它螺纹SM----缝纫机螺纹PZ --- 气瓶用锥螺纹51－201－气门芯螺纹标注示例55°圆柱管螺纹是非螺纹密封管螺纹，属惠氏螺纹家族。

米制和英寸制国家均广泛采用。

用于输送液体、气体、和安装电线的管接头和管子的连接。

国家标准可查阅 GB/T7307-2001。

完整的标记由螺纹特征代号（G）、螺纹尺寸代号、中径公差等级代号（内螺纹省略不标注，外螺纹代号为A 和B）和旋向代号组成：尺寸代号为 3/4 的A 级、右旋、非密封圆柱外螺纹标注为：G3/4A螺纹中的 3/8、1/2、3/4 标记是指螺纹尺寸的直径，单位是英寸。

行内人通常用“分” 来称呼螺纹尺寸，一寸等于 8 分，1/2 寸就是4 分，以此类推55°圆锥管螺纹是螺纹密封管螺纹，属惠氏螺纹家族。

该系列螺纹在世界上应用广泛，常用于水及煤气管行业。

锥度规定为 1：16.国家标准可查阅 GB/T7306-2000。

完整的标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成：英制密封圆柱内螺纹的特征代号为R P；英制密封圆锥内螺纹的特征代号为R C；英制密封圆锥外螺纹的特征代号为R1（与英制密封圆柱内螺纹配合使用）R2（与英制密封圆锥内螺纹配合使用）尺寸代号为 3/4 的左旋、英制密封圆柱内螺纹：R P3/4－LH英制密封管螺纹有两种配合方式，“柱/锥”和“锥/锥”.两种英制密封管螺纹使用不同的螺纹环规（圆柱螺纹环规和圆锥螺纹环规）和螺纹塞规（基准平面的位置不同，两者基准平面相距半牙）.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“锥/ 锥”配合螺纹.同一个密封管螺纹件，欧洲国家检验合格的管螺纹，欧洲以外国家检验则可能不合格.国际贸易中一定要注意这种差异否则可能出现废品.1994 年前，ISO 的英制密封管螺纹标准及其量规标准是按“锥/锥”配合体系设计的.我国的英制密封管螺纹产品可以直截进入国际市场.而欧洲国家的管螺纹的管螺纹产品则处于不利的地位.2000 年以后，ISO 的英制密封管螺纹标准及其量规标准是按“柱/锥”配合题系设计的.我国原有的英制密封管螺纹产品进入国际市场就会遇到困难.为此，我国于 2000 年修订了英制密封管螺纹国家标准.将原来的一个螺纹标准变为两个螺纹标准，以此提示设计者要注意两种配合螺纹的不同和正确选用. 日本在 1999 年修定英制密封管螺纹标准时，仍然坚持采用 1994 年前的 ISO 标准.所以， 2000 年以后的国际英制密封管螺纹市场更加复杂，国内厂家要备加小心.英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 目前的 ISO 英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的. 对密封管螺纹，利用 RP/R1，RC/R2 分别表示“柱/锥” 和“锥/锥”螺纹副。

螺纹代号对照表国外螺纹的代号和标注识别1.英制螺纹(螺纹牙型角 55 度)BSW----英国标准惠氏螺纹(粗牙) BSF --- 英国标准惠氏螺纹(细牙)R----锥管外螺纹(旧代号ZG、KG) RC -- 锥管内螺纹(旧代号ZG、KG)G - 直管螺纹(外螺纹分A、B 两面级,丝锥分 G、G-D)2.美制螺纹（螺纹牙型 60 度）UNC---统一制粗牙螺纹（代替NC）UNF -- 统一制细牙螺纹（代替NF）UNEF---统一制超细牙螺纹UN - 统一制不变螺距螺纹UNS---统一制特殊螺纹NPT -- 美国标准锥管螺纹NPSC---美国标准管接头用直管螺纹NGT -- 气瓶用锥螺纹NPTF---干密封锥管螺纹NPSF -- 干密封燃油直管螺纹NPSM---美国标准机械连接用直管螺纹NPTR - 美国标准导杆采用锥管螺纹NPSL---美国标准管锁紧螺母用直管螺纹NPSH -- 美国标准软管连接用直管螺纹3.其它螺纹SM----缝纫机螺纹PZ --- 气瓶用锥螺纹51－201－气门芯螺纹标注示例55°圆柱管螺纹是非螺纹密封管螺纹，属惠氏螺纹家族。

米制和英寸制国家均广泛采用。

用于输送液体、气体、和安装电线的管接头和管子的连接。

国家标准可查阅 GB/T7307-2001。

完整的标记由螺纹特征代号（G）、螺纹尺寸代号、中径公差等级代号（内螺纹省略不标注，外螺纹代号为A 和B）和旋向代号组成：尺寸代号为 3/4 的A 级、右旋、非密封圆柱外螺纹标注为：G3/4A螺纹中的 3/8、1/2、3/4 标记是指螺纹尺寸的直径，单位是英寸。

行内人通常用“分” 来称呼螺纹尺寸，一寸等于 8 分，1/2 寸就是4 分，以此类推55°圆锥管螺纹是螺纹密封管螺纹，属惠氏螺纹家族。

该系列螺纹在世界上应用广泛，常用于水及煤气管行业。

锥度规定为 1：16.国家标准可查阅 GB/T7306-2000。

完整的标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成：英制密封圆柱内螺纹的特征代号为R P；英制密封圆锥内螺纹的特征代号为R C；英制密封圆锥外螺纹的特征代号为R1（与英制密封圆柱内螺纹配合使用）R2（与英制密封圆锥内螺纹配合使用）尺寸代号为 3/4 的左旋、英制密封圆柱内螺纹：R P3/4－LH英制密封管螺纹有两种配合方式，“柱/锥”和“锥/锥”.两种英制密封管螺纹使用不同的螺纹环规（圆柱螺纹环规和圆锥螺纹环规）和螺纹塞规（基准平面的位置不同，两者基准平面相距半牙）.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“锥/ 锥”配合螺纹.同一个密封管螺纹件，欧洲国家检验合格的管螺纹，欧洲以外国家检验则可能不合格.国际贸易中一定要注意这种差异否则可能出现废品.1994 年前，ISO 的英制密封管螺纹标准及其量规标准是按“锥/锥”配合体系设计的.我国的英制密封管螺纹产品可以直截进入国际市场.而欧洲国家的管螺纹的管螺纹产品则处于不利的地位.2000 年以后，ISO 的英制密封管螺纹标准及其量规标准是按“柱/锥”配合题系设计的.我国原有的英制密封管螺纹产品进入国际市场就会遇到困难.为此，我国于 2000 年修订了英制密封管螺纹国家标准.将原来的一个螺纹标准变为两个螺纹标准，以此提示设计者要注意两种配合螺纹的不同和正确选用. 日本在 1999 年修定英制密封管螺纹标准时，仍然坚持采用 1994 年前的 ISO 标准.所以， 2000 年以后的国际英制密封管螺纹市场更加复杂，国内厂家要备加小心.英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 目前的 ISO 英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的. 对密封管螺纹，利用 RP/R1，RC/R2 分别表示“柱/锥” 和“锥/锥”螺纹副。

【最新整理，下载后即可编辑】螺纹标准,螺纹标准手册种别标准名称标准号普通螺纹普通螺纹基本牙型GB/T192 —1981 普通螺纹直径与螺距系列GB/T193 —1981普通螺纹基本尺寸GB/T196 —1981普通螺纹公差与配合GB/T197 —1981普通螺纹偏差表GB/T2516 —1981商品紧固件的普通螺纹选用系列JB/T7912 —1999商品紧固件的中等精度普通螺纹极限尺GB/T9145 —1988寸光学螺纹光学仪器特种细牙螺纹ZBN30006—1988 光学仪器用目镜螺纹JB/T8204—1995光学仪器用短牙螺纹JB/T5450-1991紧配合螺纹过渡配合螺纹GB/T1167—1996过盈配合螺纹GB/T1181—1998小螺纹小螺纹牙型GB/T1505 4.1—1994 小螺纹直径与螺距系列GB/T1505 4.2—1994小螺纹基本尺寸GB/T1505 4.3—1994小螺纹公差GB/T15054.4-1994小螺纹极限尺寸GB/T15054.5-1994MJ螺纹MJ螺纹基本牙型GJB/T3.1 —1982MJ螺纹螺栓与螺母螺纹的尺寸与公差GJB/T3.2 —1982MJ螺纹管路件螺纹的尺寸与公差GJB/T3.3 —1985MJ螺纹结构件的尺寸与公差GJB/T3.4 —1985MJ螺纹计算公式GJB/T3.5 —1985MJ螺纹首尾GJB52-1985梯形螺纹梯形螺纹牙型GB/T5796 .1—1986 梯形螺纹直径与螺距系列GB/T5796 .2—1986梯形螺纹基本尺寸GB/T5796 .3—1986梯形螺纹公差GB/T5796 .4—1986梯形螺纹极限尺寸GB/T12359—1990机床梯形螺纹丝杠、螺母技术条件JB/T2886—1992锻钢阀门用短牙梯形螺纹JB/TQ374—1985锯齿形螺纹锯齿形(3 °、30°)螺纹牙型 GB/T13576.1—1992 锯齿形(3 °、30°)螺纹直径与螺距系列 GB/T13576.2—1992锯齿形(3 °、30°)螺纹基本尺寸GB/T13576.3—1992锯齿形(3 °、30°)螺纹公差GB/T13576.4—1992水压机45 °锯齿形螺纹牙型与基本尺寸 JB2076—1984管螺纹用螺纹密封的管螺纹GB/T7306 —1987 非螺纹密封的管螺纹GB/T7307 —198760°圆锥管螺纹GB/T12716—1991米制锥螺纹GB/T1415—1992管路旋进端用普通螺纹尺寸系列GB/T1414—1978气瓶专用螺纹GB/T8335-1998通用基准螺纹术语GB/T1479 1—1993公制粗螺纹标准公制细螺纹标准规格标准径最大最小规格标准径最大最小规格标准径最大最小M1.0*0.25 0.75 0.785 0.729 M1.0*0.2 0.8 0.821 0.783 M15*1.0 14 14.353 13.917 M1.1*0.25 0.85 0.885 0.829 M1.1*0.2 0.9 0.921 0.883 M16*1.5 14.5 14.676 14.376 M1.2*0.25 0.95 0.985 0.929 M1.2*0.2 1 1.021 0.983 M16*1.0 15 15.153 14.917 M1.4*0.3 1.1 1.142 1.075 M1.4*0.2 1.2 1.221 1.183 M17*1.5 15.5 15.676 15.376 M1.6*0.35 1.25 1.321 1.221 M1.6*0.2 1.4 1.421 1.383 M17*1.0 16 16.153 15.917 M1.7*0.35 1.35 1.421 1.321 M1.7*0.2 1.45 1.5 1.46 M18*2.0 16 16.21 15.835 M1.8*0.35 1.45 1.521 1.421 M1.8*0.2 1.6 1.621 1.583 M18*1.5 16.5 16.676 16.376 M2.0*0.4 1.6 1.679 1.567 M2.0*0.25 1.75 1.785 1.729 M18*1.0 17 17.153 16.917 M2.2*0.45 1.75 1.888 1.713 M2.2*0.25 1.95 1.985 1.929 M20*2.0 18 18.21 17.835 M2.3*0.4 1.9 1.979 1.867 M2.3*0.25 2.05 2.061 2.001 M20*1.5 18.5 18.676 18.376 M2.5*0.45 2.1 2.138 2.013 M2.5*0.35 2.2 2.221 2.121 M20*1.0 19 19.153 18.917M2.6*0.45 2.2 2.238 2.113 M2.5*0.35 2.2 2.246 2.186 M22*2.0 20 20.21 19.835 M3.0*0.5 2.5 2.599 2.459 M3.0*0.35 2.7 2.721 2.621 M22*1.5 20.5 20.676 20.376 M3.0*0.6 2.4 2.44 2.28 M3.5*0.35 3.2 3.221 3.121 22*1.0 21 21.153 20.917 M3.5*0.6 2.9 3.01 2.85 M4.0*0.5 3.5 3.599 3.459 M24*2.0 22 22.21 21.835 M4.0*0.7 3.8 3.422 3.242 M4.5*0.5 4 4.099 3.959 M24*1.5 22.5 22.676 22.376 M4.0*0.75 3.25 3.326 3.106 M5.0*0.5 4.5 4.599 4.459 M24*1.0 23 23.153 22.917 M4.5*0.7 3.8 3.878 3.688 M5.5*0.5 5 5.099 4.959 M25*2.0 23 23.21 22.835 M5*0.8 4.2 4.334 4.134 M6.0*0.75 5.3 5.378 5.188 M25*1.5 23.5 23.676 23.376 M5*0.9 4.1 4.17 3.98 M6.0*0.5 5.5 5.55 5.4 M25*1.0 24 24.153 23.917 M6*1.0 5 5.153 4.917 M7.0*0.75 6.3 6.378 6.188 M26*1.5 24.5 24.676 24.876 M7*1.0 6 6.153 5.917 M7.0*0.5 6.5 6.55 6.4 M27*2.0 25 25.21 24.735 M8*1.25 6.8 6.912 6.647 M8.0*1 7 7.153 6.917 M27*1.5 25.5 25.676 25.376 M9*1.25 7.8 7.912 7.647 M8.0*0.75 7.3 7.378 7.188 M27*1.0 26 26.153 25.735 M10*1.5 8.5 8.676 8.376 M8.0*0.5 7.5 7.52 7.4 M28*2.0 26 26.21 25.835 M11*1.5 9.5 9.676 9.376 M9.0*1 8 8.153 7.917 M28*1.5 26 26.676 26.376 M12*1.75 10.3 10.24 10.11 M9.0*0.75 8.3 8.378 8.188 M28*1.0 27 27.153 26.917M14*2.0 12 12.21 11.84 M10*1.25 8.8 8.912 8.647 M30*3.0 27 27.252 26.752 M16*2.0 14 14.21 13.84 M10*1.0 9 9.153 8.917 M30*2.0 28 28.21 27.835 M18*2.5 15.5 15.744 15.29 M10*0.75 9.3 9.378 9.188 M30*1.0 28 28.676 28.376 M20*2.5 17.5 17.744 17.29 M10*0.5 9.5 9.52 9.4 M32*2.0 30 29.153 28.917 M22*2.5 19.5 19.744 19.29 M11*1.0 10 10.15 9.917 M32*1.5 30 30.21 29.835 M24*3.0 21 21.252 20.75 M11*0.75 10.3 10.38 10.19 M33*3.0 30 30.676 30.376 M27*3.0 24 24.252 23.75 M12*1.5 10.5 10.68 10.38 M33*2.0 31 30.252 29.752 M30*3.5 26.5 26.771 26.21 M12*1.25 10.8 10.91 10.65 M33*1.5 31.5 31.21 30.835M12*1 11 11.15 10.92 M35*1.5 33.5 33.676 31.376M12*0.5 11.5 11.52 11.4 M36*3.0 33 33.252 32.752M14*0.5 12.5 12.68 12.38 M36*2.0 34 34.21 33.835M14*1.0 13 13.15 12.92 M36*1.5 34 34.676 34.376M15*1.50 13.5 13.68 13.38美制细螺纹标准公制迫牙丝攻钻孔径规格(丝牙外径）标准径最大最小规格精度等级7－G8 1.25 1.305 1.182 G4－G6 G7－G8 G9 NO.1-72(1.854) 1.55 1.612 1.474 M1.0*0.25 0.86 0.88 NO.2-64(2.134) 1.85 1.912 1.756 M1.1*0.25 0.96 0.98 NO.3-56(2.515) 2.1 2.197 2.025 M1.2*0.25 1.06 1.08 NO.4-48(2.345) 2.4 2.456 2.271 M1.4*0.3 1.24 1.25 NO.5-44(3.175) 2.7 2.74 2.551 M1.6*0.35 1.41 1.43 NO.6-40(3.505) 2.9 3.022 2.82 M1.7*0.35 1.51 1.53 NO.8-36(4.166) 3.5 3.606 3.404 M1.8*0.35 1.61 1.63 NO.10-32(4.326) 4.1 4.165 3.963 M2.0*0.4 1.78 1.8 NO.12-28(5.846) 4.6 4.724 4.496 M2.2*0.45 1.95 1.98 1\4-28 5.5 5.588 5.36 M2.3*0.4 2.08 2.1 5\16-24 6.9 7.035 6.782 M2.5*0.45 2.25 2.28 3\8-24 8.5 8.636 8.382 M2.6*0.45 2.35 2.38 7\16-20 9.9 10.033 9.729 M3.0*0.5 2.73 2.751\2-20 11.5 11.607 11.329 M3.5*0.6 3.17 3.29\16-18 12.9 13.081 12.751 M4.0*0.7 3.62 3.65 3.69 5\8-18 14.5 14.681 14.351 M5.0*0.8 4.56 4.6 4.64 3\4-16 17.5 17.678 17.323 M6.0*1.0 5.45 5.5 5.55 7\8-14 20.5 20.675 20.27 M7.0*1.0 6.45 6.5 6.55 1\8-12 23.2 23.571 23.114 M8.0*1.25 7.31 7.38 7.44 1-1\8-12 26.5 26.746 26.289 M10*1.5 9.18 9.25 9.32 1-1\4-12 29.5 29.921 29.464 M10*1.25 9.31 9.38 9.44 1-3\8-12 32 33.096 32.639 M12*1.75 11.04 11.12 11.21 1-1\2-12 36 36.271 35.814 M12*1.25 11.31 11.38 11.44英美联合螺纹标准英美联细螺纹标准规格钻头径2B螺纹径规格钻头径下孔径上限下限上限下限NO.1-64UNC 1.55 1.582 1.425 no.0-80unf 1.25 1.305 1.182NO.2-56UNC 1.8 1.871 1.695 no.1-72unf 1.55 1.612 1.474 NO.3-48UNC 2.1 2.146 1.941 no.2-64-unf 1.85 1.912 1.756 NO.4-40UNC 2.3 2.385 2.157 no.3-565unf 2.1 2.197 2.025 NO.5-40UNC 2.6 2.679 2.487 no.4-48unf 2.4 2.458 2.271 NO.6-32UNC 2.8 2.895 2.642 no.5-44unf 2.7 2.74 2.551 NO.832UNC 3.4 3.53 3.302 no.6-40unf 2.9 3.022 2.82 NO.10-24UNC 3.9 3.926 3.683 no.8-36unf 3.5 3.606 3.404 NO.12-24UNC 4.5 4.597 4.344 no.10-32unf 4.1 4.165 3.963 1\4-20UNC 5.1 5.257 4..979 no.12-28unf 4.6 4.724 4.496 5\16-18unc 6.6 6.731 6.401 1\4-28unf 5.5 5.588 5.36 3\8-16UNC 8 8.153 7.798 5\16-24unf 6.9 7.035 6.782 7\16-14UNC 9.4 9.55 9.144 3\8-24unf 8.5 8.636 8.382 1\2-13UNC 10.8 11.023 10.599 7\16-20unf 9.9 10.033 9.729 9\16-12UNC 12.2 12.446 11.989 1\2-unf 11.5 11.607 11.329 5\8-11UNC 13.6 13.868 13.386 9\16-unf 12.9 13.081 12.75 3\4-10UNC 16.5 16.84 16.307 5\8-18unf 14.5 14.681 14.357\8-9UNC 19.5 19.761 19.177 3\4-16unf 17.5 17.678 17.32 1--8UNC 22.2 22.606 21.971 7\8-14unf 20.5 20.675 20.27 11\8-7UNC 25 25.349 24.813 1--12unf 23.2 23.571 23.11 11\4-7UNC 28.2 28.524 27.813 11\8-12unf 26.5 26.746 26.28 13\8-6UNC 30.8 31.115 30.353 11\4-12unf 29.5 29.921 29.46 11\2-6UNC 34 34.29 33.528 13\8-12unf 32.8 33.096 32.63 13\4-5UNC 39.5 39.827 38.964 11\2-12unf 36 36.271 35.81 2-41\2UNC 45.2 45.593 44.679惠式螺纹标准（旧英制牙）山数节距换算表规格钻头径A例B例山数(25.4) 节数*W1\8-40 2.65 2.6 100 0.254*W5\32-32 3.25 3.2 880 0.317 5*w3\16-24 3..75 3.7 772 0.3518W1\4-20 5.1 5 64 0.396 9W5\16-18 6.6 5 60 0.423 3W3\8-16 8 6.5 56 0.453 6W7\16-14 9.4 7.9 48 0.529 2W1\2-12 10.7 9.310.5 44 0.577 3W9\16-12 12.3 12 40 0.635W5\8-11 13.7 13.5 36 0.705 6W3\4-10 16.7 16.5 32 0.793 8W7\8-9 19.5 19.3 28 0.9071W1-8 22.4 22 24 1.058 3W1\8-7 25 24.8 20 1.27W11\4 28.3 28 18 1.411 1W13\8-6 30.5 30.3 16 1.587 5W11\2-6 33.8 33.5 14 1.814 3W15\8-5 36 35.7 13 1.953 8W13\4-5 39.2 39 12 2.116 7W11\8-5 41.8 41.5 11 2.309 1W2-41\2 45 44.7 10 2.54牙套螺纹攻用标准9 2.8222规格钻头径下孔径8 3.175上限下限7 3.6286M3*0.5 3.1 3.2 3.12 6 4.2333 M4*0.7 4.2 4.3 4.17 5 5.08 M5*0.8 5.2 5.33 5.16 41\2 5.6444 M6*1 6.3 6.42 6.25 4 6.35 M8*1.25 8.4 8.52 8.31 31\2 7.2571 M10*1.5 10.5 10.62 10.37 31\2 7.8154 M10*1.25 10.4 10.52 10.31 3 8.4667 M10*1 10.3 10.42 10.25 27\8 8.8348 M12*1.75 12.5 12.73 12.43 23\4 9.2364 M12*1.5 12.5 12.62 12.37 25\8 9.6762 M12*1.25 12.5 12.52 12.31 21\2 10.16 M14*2 14.5 14.83 14349M14*1.5 14.5 14.62 14.37M16*2 16.5 16.83 16.49M16*1.5 16.5 16.62 16.37M18*2.5 19 19.04 18.58M18*1.5 18.5 18.62 18.37M20*2.5 21 21.04 20.58M20*1.5 20.5 20.62 20.37公制、美制和英制螺纹标准 NPT，PT，G 都是管螺纹． NPT 是 National (American) Pipe Thre ad 的缩写，属於美国标准的 60 度锥管螺纹，用於北美地区．国家标准可查阅 GB/T12716-19 91 PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度规定为 1:16．国家标准可查阅 GB/T7306-2000 G 是 5 5 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7 307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等於8分，1/4 吋就是2分，如此类推． G 似乎就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

1主题内容与范围本标准规定了牙侧角为3°、30°锯齿形螺纹的基本牙型和设计牙型。

本标准适用于一般用途机械传动和紧固的锯齿形螺纹连接。

2基本牙型2.1基本牙型及参数如图1所示。

中国第一重型机械集团公司2012-12-01批准2012-12-31实施中国第一重型机械集团公司标准锯齿形（3°、30°）螺纹牙型GB /T 13576.1-2008代替GB/T 13576.1-1992图中：D —内螺纹大径；d —外螺纹大径；D 2—内螺纹中径；d 2—外螺纹中径；D 1—内螺纹小径；d 1—外螺纹小径；P —螺距；H —原始三角形高度；H 1—基本牙型牙高。
