汽车座椅二维图纸的一般规定

座椅布置设计规范编制:日期:校对:日期:审核:日期:批准:日期:20XX-03-15发布 20XX-03-15实施XX公司发布前言本规范根据GB13094客车结构安全要求、GB7258机动车运行安全技术条件等国家强制法规的要求，对汽车座椅及乘客就座空间、座椅安全带配置、座椅强度、汽车等级评定中有关座椅及座椅布置的要求等方面进行规定。

1 范围本标准对汽车座椅设计、座椅布置、座椅安全带配置、座椅强度、汽车等级评定中有关座椅及座椅布置的要求等方面进行规定。

本标准适用于M2，M3，N1类汽车，其他类型的车辆也可参照执行。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB／T3730.1 汽车和挂车类型的术语和定义GB／T15089 机动车辆及挂车分类CJ/T162 城市客车分等级技术要求与配置JT/T 325 营运客车类型划分及等级评定QC/T633 客车座椅GB 13057 客车座椅及其车辆固定件的强度GB13094 客车结构安全要求GB7258 机动车运行安全技术条件GB 11551 乘用车正面碰撞的乘员保护GB/T13053 客车车内尺寸3 术语和定义3.1 R点GB11551中附录C定义的乘坐基准点，其在座椅上的位置用三维H点装置测得；3.2 R′点R点在座垫上表面的垂直投影点。

3.3座椅高在座椅中心平面上，座垫上表面最高点至安装水平面的高度3.4座椅深在座椅中心平面上，座垫前缘的垂直切级至G点的距离3.5座垫宽在通过R′点且与座椅中心平面垂直的垂直面上，座垫的最大宽度。

4.要求4.1乘客座椅的尺寸如表1所示表1乘客座椅尺寸4.2座间距同向座椅：在座垫上表面最高点所处平面与地板上方620mm高度范围内水平测量，座椅靠背的前面与前排座椅靠背后面之间的距离H，应不小于表规定的数值（如表2，图1所示）。

人机参数指导设计
有了各种现实条件的约束，我们会发现：有时候，工业设计就是在 某个规定范围内，对设计元素按一定规则，进行排列和组合，而不 是肆意妄为的自我表达。
计设适舒
案例欣赏
舒适的座椅设计
谢谢欣赏
寝室成员：左宗虎 …
坐姿人体模板的性别和视图方向
人体数据可以确定操纵按钮，和车内活动空间有关的车体部位的位置 。
坐姿的脚蹬力
由于有座椅靠背的支撑，可以发挥较大的脚蹬操纵力，这对刹车， 油门。离合器等的设计，起了约束作用。
两种坐姿不同感受
椅 坐 a）
支姿 撑与 点座
b）
座椅主要参数与汽车空间
在接下来的设计中，都以这数据为基本框架。
解剖汽车座椅
任何座椅的第一功能，坐 它的运用环境是，汽车里
不影响 安全驾驶
第
二
功
能
驾驶操作舒适 坐着舒适
ቤተ መጻሕፍቲ ባይዱ机参数与设计关系
坐姿与功能尺寸...........
坐姿的脚蹬力
主要参数与汽车空间
单击此处添加段落文字内容
座椅的功能尺寸
• 举例： • 中靠背座椅 • 的功能尺寸
2000年中国人 的平均尺寸
四种座椅靠背形式
对四种座椅靠背形式的分析。
高 靠 背
工作座椅的主要参数参考
视野分析
色觉视野：简称色视野： 白色最大，次之黄色，蓝色，红色， 绿色色视野最小。
人体数据可以规定仪表盘、后视镜和顶棚以及其他和视野有关 的车体部位。 “视野”又称“视场”，物理意义指眼固定注视一点时 ( 或通过仪器 ) 所能 看见的空间范围。

GB/T 11559-1989 GB/T 11563-1995 Q SQJ-C-0038-2012 Q SQJ-C-0358-2012 Q SQJ-C-0376-2012 Q SQJ-C-0385-2012 Q SQJ-C-0400-2012 Q SQJ-C-0414-2012 Q SQJ-C-0437-2012 Q SQJ-C-0467-2012 Q SQJ-C-0481-2012 Q SQJ-C-0485-2012 Q SQJ-C-0495-2012 Q SQJ-C-0574-2013 Q SQJ-C-0631-2012
头部、肩部、手臂、腹部、腿部等活动空间的参考数据，不能随意设计。另外座椅布置还应
考虑座椅与周边部件的距离，即在座椅所有调节位置，座椅都应与周边部件保持适当距离，
以免干涉造成不良影响； 而且应考虑成员头部与顶棚距离， 避免正常颠簸时成员头部与顶棚
碰撞；还有两排座椅之间的距离也应根据不同的假人来设计，以保证成员的舒适坐姿。
15-20 mm
23-26
50
380-430 N 45-55
20-30 mm
5-7.5 ° 20-30 mm 25-45 mm 35-65 °
15-20 mm
22-26
50
330-430 N 45-55
30-50 mm
12
12.靠背最小宽度
设计因素 坐垫因素 1. 发泡 50%的嵌入力 2. 发泡密度 (kg/ m3) 3. 靠垫厚度 4. 由设计参考点计 算的靠背高度 5. 设计参考点处的 靠背宽度 6. 由设计参考点计 算的腰托高度 7. 腰托前后移动的 范围 8. 假人嵌入量 9. 腰托垂直方向的 移动范围 10.A 面与硬物之间 的距离 11. 腰托在 A 面移动 的距离 12. 靠背最小宽度

装置图
装置图是用来表达产品及其组成部分的轮廓 及安装位置关系的图样， 及安装位置关系的图样，装置图的零部件编 号后三位用001 009表示 例如：3400001001～ 表示（ 号后三位用001～009表示（例如：3400001转向装置图等）。应包括： ）。应包括 A02 转向装置图等）。应包括： 装置图所有的连接件； a) 装置图所有的连接件； 各连接点的安装尺寸； b) 各连接点的安装尺寸； 必要的技术要求。 c) 必要的技术要求。
表格图
形状相似的同类产品或零部件，均允许绘制表格图。 表格图中的变动参数，可包括尺寸、极限偏差、材 料、覆盖层、技术要求等。表格中的变数项可用字 母或文字标注。 形状基本相同，仅个别要素(如孔数、槽数、孔或槽 的位置)有差异的产品或零部件，在绘制表格图时， 应分别绘出差异部分的局部图形，并在表明图形的 表格栏内，标注与局部图形相应的标记代号。 表格图的视图，应选择表格中较适当的一种规格， 按比例或用简图绘制。
X为汽车的长度方向 为汽车的长度方向， 为宽度方向， 为高度方向； 1 X为汽车的长度方向，Y为宽度方向，Z为高度方向； 坐标零平面的确定；按汽车满载时确定零平面； 2 坐标零平面的确定；按汽车满载时确定零平面；变型车零平面 采用基本车型零平面。 采用基本车型零平面。 3 通过汽车前轮理论中心线并垂直于高度方向零平面的平面作为 长度方向坐标的零平面。零平面前方为负，零平面后方为正。 长度方向坐标的零平面。零平面前方为负，零平面后方为正。 把汽车的纵向对称中心平面作为宽度方向坐标的零平面， 4 把汽车的纵向对称中心平面作为宽度方向坐标的零平面，零平 面左侧为负，零平面右侧为正。 面左侧为负，零平面右侧为正。 5 取沿车架纵梁上缘上表面平直且较长一段所在平面作为高度方 向坐标的零平面，无车架的车辆可沿车身地板下表面平直且较 向坐标的零平面， 长一段所在平面作为高度方向坐标的零平面。零平面上方为正， 长一段所在平面作为高度方向坐标的零平面。零平面上方为正， 零平面下方为负。 零平面下方为负。

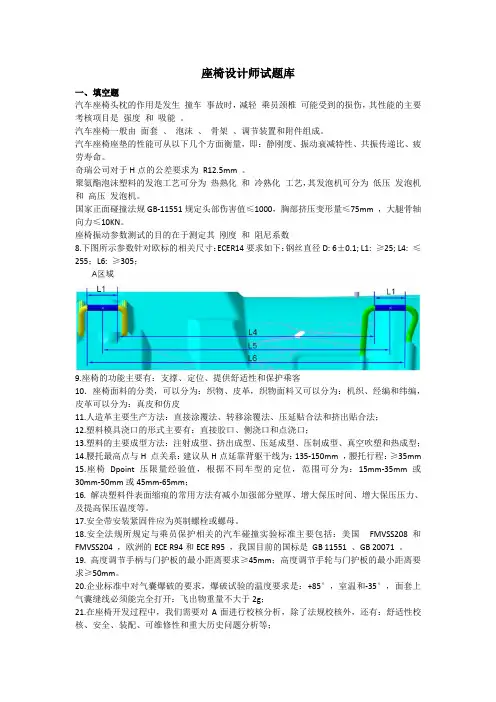

座椅设计师试题库一、填空题汽车座椅头枕的作用是发生撞车事故时，减轻乘员颈椎可能受到的损伤，其性能的主要考核项目是强度和吸能。

汽车座椅一般由面套、泡沫、骨架、调节装置和附件组成。

汽车座椅座垫的性能可从以下几个方面衡量，即：静刚度、振动衰减特性、共振传递比、疲劳寿命。

奇瑞公司对于H点的公差要求为R12.5mm 。

聚氨酯泡沫塑料的发泡工艺可分为热熟化和冷熟化工艺，其发泡机可分为低压发泡机和高压发泡机。

国家正面碰撞法规GB-11551规定头部伤害值≤1000，胸部挤压变形量≤75mm ，大腿骨轴向力≤10KN。

座椅振动参数测试的目的在于测定其刚度和阻尼系数8.下图所示参数针对欧标的相关尺寸：ECER14要求如下：钢丝直径D: 6±0.1; L1: ≥25; L4: ≤255；L6: ≥305；9.座椅的功能主要有：支撑、定位、提供舒适性和保护乘客10．座椅面料的分类，可以分为：织物、皮革，织物面料又可以分为：机织、经编和纬编，皮革可以分为：真皮和仿皮11.人造革主要生产方法：直接涂覆法、转移涂覆法、压延贴合法和挤出贴合法；12.塑料模具浇口的形式主要有：直接胶口、侧浇口和点浇口；13.塑料的主要成型方法：注射成型、挤出成型、压延成型、压制成型、真空吹塑和热成型；14.腰托最高点与H 点关系：建议从H点延靠背躯干线为：135-150mm ，腰托行程：≥35mm15.座椅Dpoint压限量经验值，根据不同车型的定位，范围可分为：15mm-35mm或30mm-50mm或45mm-65mm；16. 解决塑料件表面缩痕的常用方法有减小加强部分壁厚、增大保压时间、增大保压压力、及提高保压温度等。

17.安全带安装紧固件应为英制螺栓或螺母。

18.安全法规所规定与乘员保护相关的汽车碰撞实验标准主要包括：美国FMVSS208 和FMVSS204 ，欧洲的ECE R94和ECE R95 ，我国目前的国标是GB 11551 、GB 20071 。

河北工业大学毕业设计说明书作者：盖梦林学号： 100258 学院：机械学院系(专业)：车辆工程题目：轿车座椅的结构设计指导者：刘璇讲师评阅者：2014年5 月 25日毕业设计（论文）中文摘要毕业设计（论文）外文摘要目录1绪论 (1)1.1引言 (1)1.2 国外发展现状 (3)1.3国内发展现状 (4)1.4未来发展趋势 (4)1.5研究该课题的目的与意义 (5)2汽车座椅的基本设计 (5)2.1汽车座椅的功用 (5)2.2座椅的设计要求 (6)2.3人机工程学在座椅设计中的应用 (6)2.3.1我国成年人的人体构造尺寸 (6)2.3.2坐姿人体尺寸与生理特性 (7)2.3.3人体水平尺寸 (11)2.3.4座椅各结构的作用与设计要求 (12)2.3.5人体H点的确定 (15)2.4汽车座椅的主要设计参数 (17)3汽车座椅各组成部分的结构设计 (20)4 汽车座椅的强度要求与部分位置的强度校核 (29)4.1强度要求 (29)4.2部分部位的强度校核 (31)5汽车座椅外观设计 (33)结论 (34)参考文献 (35)致谢 (37)1 绪论1.1 引言自上个世纪诞生以来，汽车行业已经走过了风风雨雨的一百多年，这一百多年的汽车发展速度确实十分惊人，从卡尔本次制造的第一辆汽车到现在，汽车已经发生了翻天覆地的变化，应从一种实验性的发明转为关联产业最广，工业技术波及效果最大的综合型工业。

随着近些年我国的快速发展，人民生活水平随着水涨船高，现在汽车保有量持续上涨，据某汽车资讯网站报，中国2012年末全国民用汽车保有量达12089万辆（包括三轮汽车和低速货车1145万辆），比上年末增长14.3%。

私人汽车保有量增长依然显著，去年中国私人汽车保有量达到9309万辆，增长18.3％。

民用轿车保有量5989万辆，增长20.7％，其中私人轿车保有量5308万辆，增长22.8％。

随着生活节奏的大大提高，人们在汽车中的时间也越来越长，汽车的安全舒适大大影响驾乘人员的安全，而同时，汽车交通事故与伤亡人数也直线上升，据统计，仅2012年全年，全国接报涉及人员伤亡的路口交通事故4.6万起，造成1.1万人死亡、5万人受伤，分别上升17.7%、16.5%和12.3%。

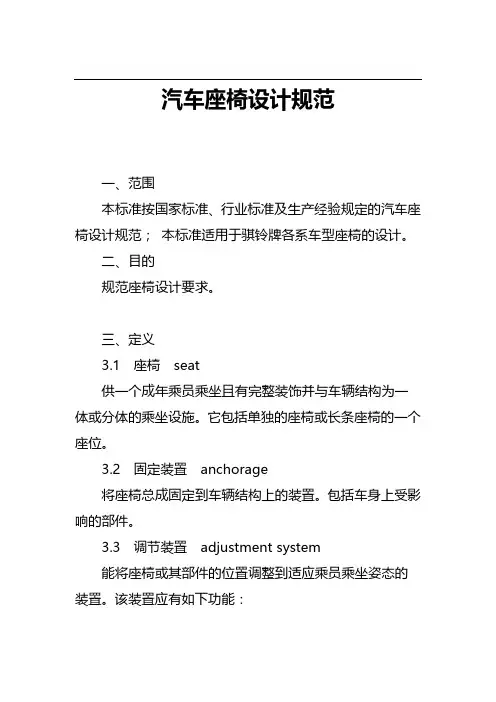

汽车座椅设计规范一、范围本标准按国家标准、行业标准及生产经验规定的汽车座椅设计规范；本标准适用于骐铃牌各系车型座椅的设计。

二、目的规范座椅设计要求。

三、定义3.1 座椅 seat供一个成年乘员乘坐且有完整装饰并与车辆结构为一体或分体的乘坐设施。

它包括单独的座椅或长条座椅的一个座位。

3.2 固定装置 anchorage将座椅总成固定到车辆结构上的装置。

包括车身上受影响的部件。

3.3 调节装置 adjustment system能将座椅或其部件的位置调整到适应乘员乘坐姿态的装置。

该装置应有如下功能：纵向位移 longitudinal displacement垂直位移 vertical displacement角位移 angular displacement3.4 锁止装置 locking system使座椅及部件保持在使用位置的装置。

3.5 头枕 head restraint用于限制成年乘员头部相对于其躯干后移，以减轻在发生碰撞事故时颈椎可能受到的损伤程度的装置。

3.6 “R”点“R”pointGB11551——2003中附录C定义的乘坐基准点。

3.7 基准线 reference lineGB11551——2003中附录C附件1图C.1中所示的通过三维人体模型的线。

三、技术要求应包括产品的具体性能指标、技术要求、质量目标，专项试验、整机/整车试验以及国内外公司的匹配要求等内容。

3.1舒适性1）座椅泡沫造型应符合人机工程学的要求，并给出A面的分析报告。

2）人体乘坐时，最大布置人体与骨架（硬物）间距≥30mm。

3）选用高回弹的优质冷发泡沫，性能指标见附表3.4要求。

4）选用优质复合面料，面料与泡沫采用火焰复合方式，提高面料的舒适度和环保性。

5) 前排座椅的舒适性设计参考应当满足人机工程相关法规和行业标准(根据设计可作相应调整)；6）座椅各零部件的外露部分不得有易于伤人的尖角锐边，各部结构不得存在可能造成的挤压、剪钳伤人部分。

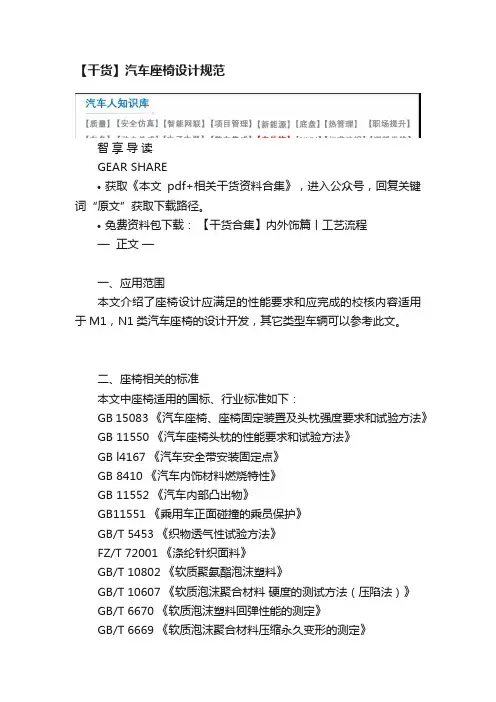

【干货】汽车座椅设计规范智享导读GEAR SHARE•获取《本文pdf+相关干货资料合集》，进入公众号，回复关键词“原文”获取下载路径。

•免费资料包下载：【干货合集】内外饰篇丨工艺流程—正文—一、应用范围本文介绍了座椅设计应满足的性能要求和应完成的校核内容适用于M1，N1类汽车座椅的设计开发，其它类型车辆可以参考此文。

二、座椅相关的标准本文中座椅适用的国标、行业标准如下：GB 15083 《汽车座椅、座椅固定装置及头枕强度要求和试验方法》GB 11550 《汽车座椅头枕的性能要求和试验方法》GB l4167 《汽车安全带安装固定点》GB 8410 《汽车内饰材料燃烧特性》GB 11552 《汽车内部凸出物》GB11551 《乘用车正面碰撞的乘员保护》GB/T 5453 《织物透气性试验方法》FZ/T 72001 《涤纶针织面料》GB/T 10802 《软质聚氨酯泡沫塑料》GB/T 10607 《软质泡沫聚合材料硬度的测试方法（压陷法）》GB/T 6670 《软质泡沫塑料回弹性能的测定》GB/T 6669 《软质泡沫聚合材料压缩永久变形的测定》GB/T 6344 《软质聚氨酯拉伸强度和断裂伸长率的测定》GB/T 6343 《泡沫塑料和橡胶外观（体积）密度的测定》JB/T 5943 《工程机械焊接件通用技术条件》QC/T 625 《汽车用涂镀层和化学处理层》QC/T484 《汽车油漆涂层》三、座椅总体布置、设计1座椅基本结构手动型电动型2座椅总布置输入条件整车销售区域及性能要求，确定应满足的法规条款；座椅配置及性能要求，确定座椅结构；整车总布置图、造型CAS面、座椅周边环境数据3座椅法规校核座椅在结构设计中的法规校核主要是内部凸出物和头枕两方面的内容。

1）内部凸出物区域一、包含在该区域内的结构圆角需要大于2.5mm内部凸出物校核主要满足GB11552和ECE R21相关要求，具体如下：a、对于不带头枕的独立式座椅，该区域是指位于距座椅中心线的座椅中心面100m的左右两个纵向垂直面间，且过靠背顶点沿基准线向下100处垂直于基准线的平面以上的靠背的后面的区域；b、对于不带头枕的长条座椅座椅，该区域是指位于距由制造厂提供的每个外侧座椅纵向中心面100mm的左右两个纵向垂直面间且且过靠背顶点沿基准线向下100处垂直于基准线的平面以上的靠背的后面的区域；c、对于带有头枕的座椅或长条座椅，该区域是指位于距座椅纵向中心面70mm的左右两个纵向垂直面间且过R点沿基准线向上635mm处垂直于基准线的平面以上的区域，试验时，对可调节头枕，一般将头枕在可调节范围内调节到最不利的位置。

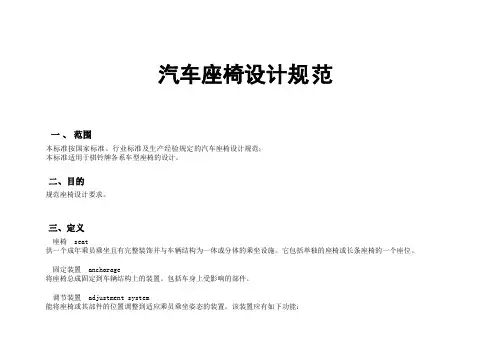

汽车座椅设计规范一、范围本标准按国家标准、行业标准及生产经验规定的汽车座椅设计规范；本标准适用于骐铃牌各系车型座椅的设计。

二、目的规范座椅设计要求。

三、定义座椅 seat供一个成年乘员乘坐且有完整装饰并与车辆结构为一体或分体的乘坐设施。

它包括单独的座椅或长条座椅的一个座位。

固定装置 anchorage将座椅总成固定到车辆结构上的装置。

包括车身上受影响的部件。

调节装置 adjustment system能将座椅或其部件的位置调整到适应乘员乘坐姿态的装置。

该装置应有如下功能：纵向位移 longitudinal displacement垂直位移 vertical displacement角位移 angular displacement锁止装置 locking system使座椅及部件保持在使用位置的装置。

头枕 head restraint用于限制成年乘员头部相对于其躯干后移，以减轻在发生碰撞事故时颈椎可能受到的损伤程度的装置。

“R”点“R”pointGB11551——2003中附录C定义的乘坐基准点。

基准线 reference lineGB11551——2003中附录C附件1图中所示的通过三维人体模型的线。

三、技术要求应包括产品的具体性能指标、技术要求、质量目标，专项试验、整机/整车试验以及国内外公司的匹配要求等内容。

舒适性1）座椅泡沫造型应符合人机工程学的要求，并给出A面的分析报告。

2）人体乘坐时，最大布置人体与骨架（硬物）间距≥30mm。

3）选用高回弹的优质冷发泡沫，性能指标见附表要求。

4）选用优质复合面料，面料与泡沫采用火焰复合方式，提高面料的舒适度和环保性。

5) 前排座椅的舒适性设计参考应当满足人机工程相关法规和行业标准(根据设计可作相应调整)；6）座椅各零部件的外露部分不得有易于伤人的尖角锐边，各部结构不得存在可能造成的挤压、剪钳伤人部分。

7）工作座椅的结构材料和装饰材料应耐用、阻燃、无毒。

汽车座椅设计规范一、范围本标准按国家标准、行业标准及生产经验规定的汽车座椅设计规范；本标准适用于骐铃牌各系车型座椅的设计。

二、目的规范座椅设计要求。

三、定义3.1 座椅seat供一个成年乘员乘坐且有完整装饰并与车辆结构为一体或分体的乘坐设施。

它包括单独的座椅或长条座椅的一个座位。

3.2 固定装置anchorage将座椅总成固定到车辆结构上的装置。

包括车身上受影响的部件。

3.3 调节装置adjustment system能将座椅或其部件的位置调整到适应乘员乘坐姿态的装置。

该装置应有如下功能：纵向位移longitudinal displacement 垂直位移vertical displacement 角位移angular displacement3.4 锁止装置locking system使座椅及部件保持在使用位置的装置。

3.5 头枕head restraint用于限制成年乘员头部相对于其躯干后移，以减轻在发生碰撞事故时颈椎可能受到的损伤程度的装置。

3.6 “R”点“R”pointGB11551——2003中附录C定义的乘坐基准点。

3.7 基准线reference lineGB11551——2003中附录C附件1图C.1中所示的通过三维人体模型的线。

三、技术要求应包括产品的具体性能指标、技术要求、质量目标，专项试验、整机/整车试验以及国内外公司的匹配要求等内容。

3.1舒适性1）座椅泡沫造型应符合人机工程学的要求，并给出A 面的分析报告。

2）人体乘坐时，最大布置人体与骨架（硬物）间距≥30mm。

3）选用高回弹的优质冷发泡沫，性能指标见附表3.4要求。

4）选用优质复合面料，面料与泡沫采用火焰复合方式，提高面料的舒适度和环保性。

5) 前排座椅的舒适性设计参考应当满足人机工程相关法规和行业标准(根据设计可作相应调整)；6）座椅各零部件的外露部分不得有易于伤人的尖角锐边，各部结构不得存在可能造成的挤压、剪钳伤人部分。

M、N 相互认可
三、座椅的设计要求（材料来源GB 15083）： 1、座椅区域的划分： A、不带头枕座椅：
100 100
区域1
不带头枕座椅：
100 100
区域2
不带头枕座椅：
区域3
B、带头枕座椅：
区域1
带头枕座椅：
70 70
区域2
带头枕座椅：
区域3
2、座椅区域1靠背应满足吸能要求； 3、座椅各区域R角要求：
汽车座椅设计方法
研究院车身中心 2011、06、17
一、座椅的作用： 保证成员乘坐舒适、减轻成员疲劳，在发生事
故时，它可以起到保护成员避免或减少伤亡的作用。
二、座椅应符合的法规：
法规代号
国标 名称
适用范围
GB 7258-2004
机动车运行安全技术条件
M,N,O
法规代号 EEC（EC）指令
欧标 ECE
M2,M3(I级II级 III级内部突出物
ECE R80(A1S3C0)、 ECE R17
座椅强度
ECE R17(A7S3C0)、 ECE R25
头枕
ECE R80(A1S3C0)、 ECE R17
座椅固定点
适用 范围
备注
M3
M1
相互认可
M、N 相互认可
M、N
层客车,不含卧铺客车】
b、通道：
C、座间距：
D、垂直净空间：
E、就座乘客的空间：
8、与M2、M3座椅布置相关的要求：（资料来源GB13094) 【 M2与M3中的 I级II级III级单层客车】 a、出口的最少数量：
b、应急门引道：
c、通道：
d、乘客座椅与乘坐空间：
备注1：

编号代替SJ-CL-33-2010规范等级乘用车座椅布置设计及校核规范Layout and check of seat2013-07-25 制定 2013-09-15 发布 XXXX汽车股份有限公司发布前言本规范是为了指导座椅设计和人机校核而建立，此规范主要涵盖了座椅设计的法规校核，座椅的相关布置以及座椅操控件空间要求等布置等内容。

本规范代替SJ-CL-33-2010《商用车座椅设计规范》，与SJ-CL-33-2010相比，主要变化如下：——增加了座椅法规的校核；——增加座椅人机工程的推荐值范围；——增加了头枕舒适性的校核；——增加了座椅扶手布置、座椅侧安全气囊布置以及儿童座椅布置的校核。

本规范由汽车工程研究院标准所进行管理；本规范由汽车工程研究总院上海研究院车身所负责起草；本规范主要起草人员：徐晋、李瑛、莫承锐本规范所替代的历次版本发布情况为：SJ-CL-33-2010编制：校核：审定：批准：本规范的版本记录和版本号变动与修订记录座椅布置设计及校核规范1 适用范围本规范规定了XXXX汽车股份有限公司M1类汽车用座椅的布置要求，主要从人机工程角度和法规角度提出了此类车型在前期设计座椅的控制要求。

本规范适用于XXXX汽车股份有限公司开发的M1类汽车。
