DIN513-3锯齿形螺纹

55°圆柱管螺纹的型式和尺寸RC2英寸锥管螺纹，每英寸11牙，螺距=25.4/11即2.309，牙高（深）=2.309×0.64即1.479，锥度是固定的即1：16R等于1/32乘以长度1/32意思是，锥螺纹的锥度是1：16 ，单边就是1：32长度意思是：定位点加有效长度比如我定位3.0，有效长度是12.0 R=1/32 X （3+12）=0.46875　1、密封管螺纹（R） 英制密封管螺纹的基本尺寸及其公差 配合方式 英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同；目前的ISO英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的.编辑本段密封管螺纹的标记 英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成. 英制密封圆柱内螺纹的特征代号为：RP； 英制密封圆锥内螺纹的特征代号为：RC； 英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）； R2（与英制密封圆锥内螺纹配合使用）； 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 对密封管螺纹，利用RP/R1，RC/R2分别表示“柱/锥”和“锥/锥”螺纹副. 2、非密封管螺纹 英制非密封管的基本尺寸及其极限偏差 标记: 英制非密封管螺纹的完整标记由螺纹特征代号，螺纹尺寸代号，中径公差等级代号和旋向代号组成. 英制非密封圆柱螺纹的特征代号为：G 对英制非密封圆柱内螺纹，其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B. 左旋螺纹的旋向代号为LH；右旋螺纹的旋向代号省略不标. 当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号. 示例： 尺寸代号为2的右旋，非密封圆柱内螺纹：G2 尺寸代号为3的A 级，右旋，非密封圆柱外螺纹：G3A 尺寸代号为4的B 级，左旋，非密封圆柱外螺纹：G4B-LH 尺寸代号为2的右旋，非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A 加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。

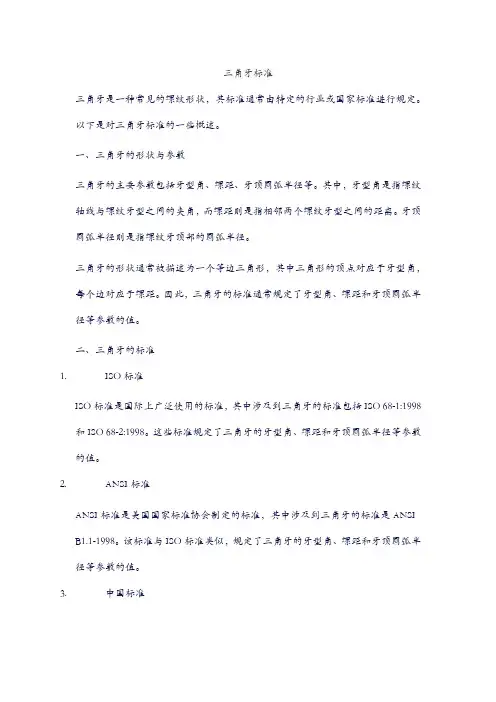

三角牙标准三角牙是一种常见的螺纹形状，其标准通常由特定的行业或国家标准进行规定。

以下是对三角牙标准的一些概述。

一、三角牙的形状与参数三角牙的主要参数包括牙型角、螺距、牙顶圆弧半径等。

其中，牙型角是指螺纹轴线与螺纹牙型之间的夹角，而螺距则是指相邻两个螺纹牙型之间的距离。

牙顶圆弧半径则是指螺纹牙顶部的圆弧半径。

三角牙的形状通常被描述为一个等边三角形，其中三角形的顶点对应于牙型角，每个边对应于螺距。

因此，三角牙的标准通常规定了牙型角、螺距和牙顶圆弧半径等参数的值。

二、三角牙的标准1.ISO标准ISO标准是国际上广泛使用的标准，其中涉及到三角牙的标准包括ISO 68-1:1998和ISO 68-2:1998。

这些标准规定了三角牙的牙型角、螺距和牙顶圆弧半径等参数的值。

2.ANSI标准ANSI标准是美国国家标准协会制定的标准，其中涉及到三角牙的标准是ANSI B1.1-1998。

该标准与ISO标准类似，规定了三角牙的牙型角、螺距和牙顶圆弧半径等参数的值。

3.中国标准中国也制定了相应的三角牙标准，其中较为常用的是GB/T 965-2003。

该标准规定了三角牙的牙型角、螺距和牙顶圆弧半径等参数的值，同时也对螺纹的直径、公差和标记等进行了规定。

三、三角牙的应用范围三角牙广泛应用于机械、电子、化工等领域，用于连接和紧固零部件。

在机械行业中，三角牙被广泛应用于螺栓、螺母、螺钉等紧固件的制造中；在电子行业中，三角牙被用于连接电子元件和线路板；在化工行业中，三角牙被用于制造管道连接件和阀门等。

四、三角牙的加工方法三角牙的加工方法有多种，包括车削加工、铣削加工、攻丝加工等。

其中，车削加工是最常用的加工方法之一，通过将工件装在车床上进行加工，可以获得较高的加工精度和效率。

铣削加工则适用于加工大型零部件的螺纹，攻丝加工则适用于加工内螺纹。

五、三角牙的检测方法三角牙的检测方法包括外观检测、尺寸检测、螺纹通止规检测等。

外观检测主要检测螺纹是否有毛刺、乱扣、螺距不均等问题；尺寸检测主要检测螺纹的直径、螺距等参数是否符合要求；螺纹通止规检测则是一种常用的检测方法，通过使用通规和止规来检测螺纹是否合格。

常用螺纹规范对照表符号螺纹种类规范牙型角M 公制粗牙 ISO 261 60°S 细小螺丝 ISO R1501 60°UNC 统一牙粗牙 ISO 263 60°UNF 统一牙细牙 ISO 263 60°UNEF 统一牙特细牙 ISO 263 60°UN 统一牙固定牙 ISO 263 60°UNS 统一牙特殊牙 ----- 60°NC 美制牙粗牙 ANSI B1.1 60°NF 美制牙细牙 ANSI B1.1 60°NEF 美制牙特细牙 ANSI B1.1 60°N 美制牙固定牙 ANSI B1.1 60°NS 美制牙特殊牙 ANSI B1.1 60°BSW 英制牙粗牙 BS 84 55°BSF 英制牙细牙 BS 84 55°BC 自行车牙 JIS B0225 60°SM 针车用 JIS B0226 60°CTV 自行行车用风嘴 JIS D9422 60°TV 汽车用风嘴 JID D4207 60°BSC 英制自行车 BS 811 60°BA 英制小螺丝 BS 93 30°47°Tr 公制爱克母牙 ISO 2902 30°TW 爱克姆牙 JIS B0222 29°ACME 爱克姆牙 ANSI B1.5 29°STUB-ACME 浅牙爱克姆 ANSI B1.8 29°C 平行管用螺纹 ISO 228/1 55°BSPF 英制平行管螺纹 BS 2779 55°PF 英制平行管螺纹 IS B0202 55°R 管用推拔管用 ISO 7/1 55°1/16Rc 管用推拔内螺纹 ISO 7/1 55°1/16Rp 管用平行内螺纹 ISO 7/1 55°PT 推拔管用 JIS B0203 55°1/16PS 平行内螺纹 JIS B0203 55°BSP 英制管牙 BS 21.2779 55°NPT 美制一般推拔管用 ANSI B2.1 60°1/16 NPTR 美制栏杆接头用 ANSI B2.1 60°1/16 NPS 美制一般平行管用 ANSI B2.1 60°NPSM 美制平行管用装配器用 ANSI B2.1 60°NPSL 美制锁紧螺帽用 ANSI B2.1 60°NPSH 美制水管用 ANSI B2.1 60°NPSC 美制管接头用 ANSI B2.1 60°NH 美制消防水管用 ANSI B2.1 60°NPSF 美制干封管用平行内螺纹 ANSI B2.1 60°NPTI 美制干封管用平行 ANSI B2.1 60°NPTF 美制干封管用推拔 ANSI B2.1 60°1/16 NGT 美制瓦斯用推拔 ANSI B57.1 60°1/16 NGS 美制瓦斯用平行 ANSI B57.1 60°NGO 美制瓦斯用出口 ANSI B57.1 60°SGT 美制瓦斯用特殊 ANSI B57.1 60°1/8E 电灯泡用 JIS C7709 圆V 瓦斯桶凡而用 JIS B8245/6 55°3/26C 薄铜电线管用 JIS B0204 80°常用规格（公制）M1.2*0.25 M2.5*0.45 M6*0.75 M10*0.75M1.4*0.3 M2.6*0.45 M6*1 M10*1M1.6*0.35 M3*0.5 M7*0.75 M10*1.25M1.7*0.25 M3*0.6 M7*1 M10*1.5M1.7*0.35 M3.5*0.6 M8*0.75 M11*1M1.8*0.35 M4*0.5 M8*1 M11*1.5M2*0.4 M4*0.7 M8*1.25 12*1M2.2*0.45 M5*0.5 M9*1 M12*1.25M2.3*0.45 M5*0.8 M9*1.25 M12*1.5常用规格（美制）0-80UNF 5-40UNC 10-32UNF 5/16〃-32UNEF1-64UNC 5-44UNV 12-24UNC 3/8〃-16UNC1-72UNF 6-32UNC 12-28UNF 3/8〃-24UNF2-56UNC 6-40UNF 12-32UNEF 3/8〃-32UNEF2-64UNF 5/32〃-32UNC 1/4〃-20UNC 7/16〃-14UNC 3-48UNC 8-32UNC 1/4〃-28UNF 7/16〃-20UNF3-56UNF 8-36UNF 1/4〃-32UNEF 7/16〃-28UNEF4-40UNC 3/16〃-24UNC 5/16〃-18UNC 1/2〃-13UNC 4-48UNF 10-24UNC 5/16〃-24UNF 1/2〃-20UNF常用规格（英制）1/8〃-40 1/2〃-12 1〃-8 2〃-4.55/32〃-32 9/16〃-12 1-1/8〃-7 2-1/8〃-43/16〃-24 5/8〃-11 1-1/4〃-7 2-1/4〃-47/32〃-24 11/16〃-11 1-3/8〃-6 2-1/2〃-41/4〃-20 3/4〃-16 1-1/2〃-6 2-3/4〃-45/16〃-18 13/16〃-10 1-5/8〃-5 3-1/4〃-43/8〃-16 7/8〃-9 1-1/4〃-5 3-1/2〃-47/16〃-14 15/16〃-9 1-7/8〃-4.5 3-3/4〃-44〃-4。

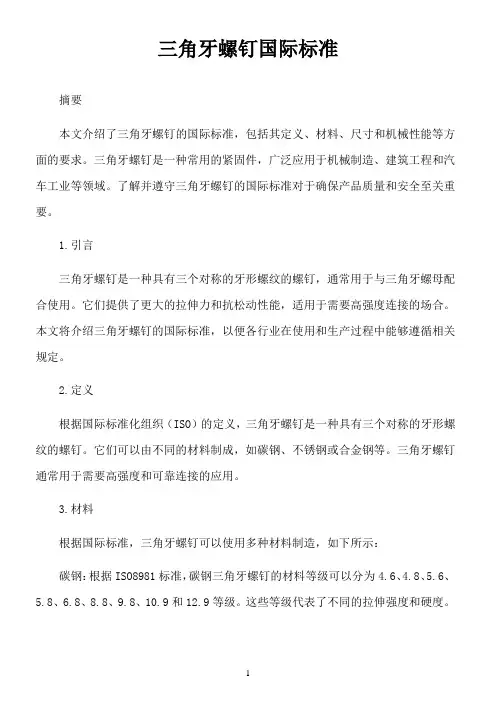

三角牙螺钉国际标准摘要本文介绍了三角牙螺钉的国际标准，包括其定义、材料、尺寸和机械性能等方面的要求。

三角牙螺钉是一种常用的紧固件，广泛应用于机械制造、建筑工程和汽车工业等领域。

了解并遵守三角牙螺钉的国际标准对于确保产品质量和安全至关重要。

1.引言三角牙螺钉是一种具有三个对称的牙形螺纹的螺钉，通常用于与三角牙螺母配合使用。

它们提供了更大的拉伸力和抗松动性能，适用于需要高强度连接的场合。

本文将介绍三角牙螺钉的国际标准，以便各行业在使用和生产过程中能够遵循相关规定。

2.定义根据国际标准化组织（ISO）的定义，三角牙螺钉是一种具有三个对称的牙形螺纹的螺钉。

它们可以由不同的材料制成，如碳钢、不锈钢或合金钢等。

三角牙螺钉通常用于需要高强度和可靠连接的应用。

3.材料根据国际标准，三角牙螺钉可以使用多种材料制造，如下所示：碳钢：根据ISO8981标准，碳钢三角牙螺钉的材料等级可以分为4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9和12.9等级。

这些等级代表了不同的拉伸强度和硬度。

不锈钢：根据ISO35061标准，不锈钢三角牙螺钉的材料等级可以分为A2和A4两个等级。

A2等级适用于一般环境下的使用，而A4等级适用于具有腐蚀风险的环境下的使用。

合金钢：合金钢三角牙螺钉的材料通常符合相关国家或地区的标准要求。

4.尺寸国际标准化组织（ISO）制定了三角牙螺钉的尺寸标准，以确保其互换性和可替代性。

以下是一些常见的尺寸要求：直径：三角牙螺钉的直径范围通常为M6至M36，根据具体应用需求进行选择。

长度：三角牙螺钉的长度根据连接件的要求确定，通常以毫米（mm）为单位。

5.机械性能三角牙螺钉的机械性能是其重要的质量指标之一。

根据国际标准，三角牙螺钉的机械性能包括以下方面：拉伸强度：三角牙螺钉在拉伸载荷下的最大承载能力。

屈服强度：三角牙螺钉开始发生塑性变形的载荷。

硬度：三角牙螺钉的表面硬度，可以通过Rockwell硬度测试等方法进行测量。

1主题内容与范围本标准规定了牙侧角为3°、30°锯齿形螺纹的基本牙型和设计牙型。

本标准适用于一般用途机械传动和紧固的锯齿形螺纹连接。

2基本牙型2.1基本牙型及参数如图1所示。

中国第一重型机械集团公司2012-12-01批准2012-12-31实施中国第一重型机械集团公司标准锯齿形（3°、30°）螺纹牙型GB /T 13576.1-2008代替GB/T 13576.1-1992图中：D —内螺纹大径；d —外螺纹大径；D 2—内螺纹中径；d 2—外螺纹中径；D 1—内螺纹小径；d 1—外螺纹小径；P —螺距；H —原始三角形高度；H 1—基本牙型牙高。

图1基本牙型1返回总目录返回分目录后退表1基本牙型尺寸mm螺距PH1.587911PH/20.793956PH10.75P牙顶和牙底宽0.263841P2 3 43.1764.7646.3521.5882.3823.1761.5002.2503.0000.5280.7921.0555 6 77.9409.52711.1153.9704.7645.5583.7504.5005.2501.3191.5831.8478 9 1012.70314.29115.8796.3527.1467.9406.0006.7507.5002.1112.3752.63812 14 1619.05522.23125.4079.52711.11512.7039.00010.50012.0003.1663.6944.22118 20 2228.58231.75834.93414.29115.87917.46713.50015.00016.5004.7495.2775.80524 28 3238.11044.46250.81319.05522.23125.40718.00021.00024.0006.3327.3888.44336 40 4457.16563.51669.86828.58231.75834.93427.00030.00033.0009.49810.55411.6092.2基本牙型的尺寸列于表1。

国外螺纹的识别和转化随着国内外技术交流的日益频繁，许多国外的技术图样和技术信息进入我国企业，但是由于世界各国存在米制和英寸之差，给工作带来了困难和障碍，其中各国在机械上所采用的各种各样的螺纹，就是其中的事例之一，现对国外常用的一些螺纹提供识别和转化的办法。

1 英寸制统一螺纹的识别英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列 3/8—16 UNC—2A细牙系列 3/8—24 UNF—2A特细牙系列 3/8—32 UNFF—2A定螺距系列 3/8—20 UN—2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。

英寸制统一螺纹的牙型见下图。

2 55°圆柱管螺纹的转化55°圆柱管螺纹，来源于英寸制系列，但米制和英寸制国家均广泛采用，用于输送液体、气体和安装电线的管接头与管子的联接，然而，各国的代号不同，应按下表(对照表)中的国外代号转化为我国代号，现将各国的55°圆柱管螺纹代号列于下表。

55°圆柱管螺纹的牙型见下图。

33、55°圆锥管螺纹的转化55°圆锥管螺纹，是指螺纹的牙型角为55°、螺纹具有1：16的锥度。

该系列螺纹在世界上应用广泛，它的代号，各国规定不同，见下表。

按下表中的国外代号转化为我国代号。

55°圆锥管螺纹的牙型见下图4 60°圆锥管螺纹的转化60°圆锥管螺纹是指牙型角为60°、螺纹锥度为1：16的管螺纹，此系列螺纹在我国机床行业和美国、前苏联应用。

ISO国际标准螺纹 GB中国标准螺纹 JB中国机械行业标准螺纹 DIN德国标准螺纹ASME/ANSI B94.9美国标准螺纹JIS日本工业标准螺纹公制机用直槽丝锥M1.2-M60 精度H1、H2、H3 通孔、盲孔及左旋螺纹丝锥公制手用丝锥M1.2-M30/公制螺旋槽丝锥M3-M30 精度H2螺母丝锥M6-M52 可供长柄和短柄螺母丝锥美标统一螺纹丝锥0-80UNF--2"UNF精度1B 2B 3B(UN\UNC\UNF\UNEF\UNS)及左旋螺纹丝锥英国惠氏螺纹丝锥1/8-40BSW 5/32-32BSW 3/16-32BSF 7/32-28BSF--2-7BSF 55°圆柱管螺纹丝锥G1/16 G1/8 G1/4 G3/8 G1/2 G5/8--G2 1/2 RP1/16--RP2 55°圆锥管螺纹丝锥RC1/16 RC1/8 RC1/4 RC3/8 RC1/2 RC3/4--RC260°圆锥管螺纹丝锥Z1/16 Z1/8 Z1/4 Z3/8 Z1/2 Z3/4--Z2轮胎气门嘴螺纹丝锥5V1—20V1ACME梯形螺纹丝锥ACME1/4 ACME1/2 ACME5/8 ACME3/4 ACME7/8--ACME2 NPSC1/8--NPSC2 美制直管接头用管用平行螺纹NPSM1/8—NPSM2 美制机械接合用管用平行螺纹NPSI1/8—NPSI2 美制管用耐密平行螺纹NPSF1/8—NPSF2 美制燃料管用耐密平行螺纹NPSL1/8—NPSL2 美制锁紧螺帽用管用平行螺纹NPSH1/8—NPSH2 美制软管接头用管用平行螺纹60°圆锥管螺纹丝锥NPT1/16-NPT2 (Z) NPTF1/16-NPTF2米制锥度螺纹丝锥ZM6 ZM8 ZM10 ZM12 ZM14 ZM16 ZM18 ZM20--ZM60美标锥管螺纹跳牙丝锥NPT NPT1/16 NPT1/4 NPT1/8 NPT3/8 NPT1/2 NPT3/4 钢制管螺纹丝锥PG7 PG9 PG11 PG13.5 PG16 PG21 PG29 PG36 PG36 PG42 PG48日标圆柱管螺纹丝锥PS1/8-PS2 PF1/8 PF1/4 PF3/8 PF1/2 PF5/8 PF3/4 PF7/8--PF2日标圆锥管螺纹丝锥PT1/8 PT1/4 PT3/8 PT1/2 PT3/4--PT2公制跳牙丝锥M3-M16皮带轮丝锥1/4-20NC-1-1/2-12NF英国螺纹协会丝锥BA BANO.14-BANO.0气瓶螺纹丝锥PZ19.2 PZ27.8 PZ30.3 PZ39石油管线螺纹丝锥LP1/8—LP2石油油管螺纹丝锥TBG1.050—TBG4 1/2 UP TBG1.050-UP TBG4 1/2梯形螺纹丝锥Tr8X1.5—Tr52X8惠氏螺纹丝锥(英制螺纹丝锥)BSW1/8-BSW2 BSF3/16—BSF2消防管接头螺纹丝锥NH1/2—NH1 1/2 NPSH1/2—NPSH2以上螺纹工具还可供与其相对应的螺纹环规、螺纹塞规及板牙！塞规和环规的用途：供检查工作螺纹尺寸是否合格用。
