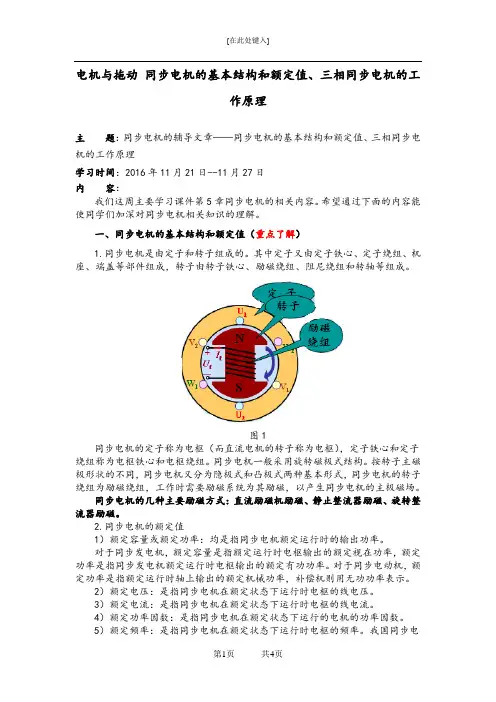

电机与拖动同步电机的基本结构和额定值、三相同步电机的工作原理主题：同步电机的辅导文章——同步电机的基本结构和额定值、三相同步电机的工作原理学习时间：2016年11月21日--11月27日内容：我们这周主要学习课件第5章同步电机的相关内容。
希望通过下面的内容能使同学们加深对同步电机相关知识的理解。
一、同步电机的基本结构和额定值（重点了解）1.同步电机是由定子和转子组成的。
其中定子又由定子铁心、定子绕组、机座、端盖等部件组成，转子由转子铁心、励磁绕组、阻尼绕组和转轴等组成。
图1同步电机的定子称为电枢（而直流电机的转子称为电枢），定子铁心和定子绕组称为电枢铁心和电枢绕组。
同步电机一般采用旋转磁极式结构。
按转子主磁极形状的不同，同步电机又分为隐极式和凸极式两种基本形式，同步电机的转子绕组为励磁绕组，工作时需要励磁系统为其励磁，以产生同步电机的主极磁场。
同步电机的几种主要励磁方式：直流励磁机励磁、静止整流器励磁、旋转整流器励磁。
2.同步电机的额定值1）额定容量或额定功率：均是指同步电机额定运行时的输出功率。
对于同步发电机，额定容量是指额定运行时电枢输出的额定视在功率，额定功率是指同步发电机额定运行时电枢输出的额定有功功率。
对于同步电动机，额定功率是指额定运行时轴上输出的额定机械功率，补偿机则用无功功率表示。
2）额定电压：是指同步电机在额定状态下运行时电枢的线电压。
3）额定电流：是指同步电机在额定状态下运行时电枢的线电流。
4）额定功率因数：是指同步电机在额定状态下运行的电机的功率因数。
5）额定频率：是指同步电机在额定状态下运行时电枢的频率。
我国同步电机的额定频率规定为50Hz 。
6）额定转速：是指同步电机在额定状态下运行时电机的转速，额定转速即为同步转速。
二、三相同步电机的工作原理（重点了解）三相同步电机为双边励磁电机，工作时，一方面，转子励磁电流产生励磁磁动势0F ,形成同步电机的主极磁场；另一方面，电枢（定子）三相绕组上的对称三相电流产生同步转速为1n 的旋转磁动势a F 而形成电枢旋转磁场；转子主极磁场与电枢旋转磁场相互作用，产生电磁转矩，转子以同步转速1n 恒速旋转，从而实现机电能量的转换。
同步电机的基本知识及结构同步电机是一种采用交流电源供电、定子感应电动势与转子磁场同步工作的电动机。
它具有结构简单、功率因数高、转速恒定等优点，广泛应用于工业生产线、空调、电力系统等领域。
一、基本原理：同步电机的工作原理是通过感应电动势与转子磁场的同步运动来实现转子运转。
当同步电机的定子绕组通电时，在定子绕组内产生一个旋转磁场。
而当转子上的匝数大于定子，转子上也会感应出一个电动势，使转子上的磁场也具有旋转特性。
由于两者是同步发展的，所以称之为同步电机。
二、基本结构：1.定子：2.转子：3.端环和碳刷：同步电机转子上的绕组通过端环连接，以便于外部电源的接驳。
转子上还设有碳刷，用于保持转子绕组的绝缘。
4.外壳：三、工作方式：同步电机的工作方式可以分为饱和同步、欠饱和同步和过磁同步三种。
其中，饱和同步是指定子绕组的磁场与转子磁场完全同步，欠饱和同步是指定子绕组的磁场与转子磁场不完全同步，过磁同步则是指定子绕组的磁场与转子磁场超前一定角度。
四、应用领域：同步电机具有功率因数高、转速恒定等优点，广泛应用于工业生产线、空调、电力系统等领域。
在工业生产线中，同步电机常用于驱动各种机械设备，如风机、泵等。
在空调中，同步电机作为风机的驱动装置，能够提供稳定的风流，并降低噪音。
在电力系统中，同步电机作为发电机使用，可以将机械能转换为电能，并通过同步工作产生的电动势向电网输送能量。
总结起来，同步电机是一种采用交流电源供电、定子感应电动势与转子磁场同步工作的电动机。
它的主要结构包括定子、转子、端环、碳刷和外壳等。
同步电机具有结构简单、功率因数高、转速恒定等优点，被广泛应用于工业生产线、空调、电力系统等领域。
同步发电机的基本结构和工作原理同步发电机是一种采用电磁感应原理将机械能转化为电能的设备。
它是电力系统中最常用的发电机类型之一，其结构和工作原理对于我们深入了解发电机的工作机制具有重要意义。
本文将介绍同步发电机的基本结构和工作原理。
一、基本结构同步发电机的基本结构包括定子、转子、励磁系统和机械部分。
1. 定子：定子是发电机的不动部分，通常由一组三相绕组和铁心构成。
三相绕组均匀分布在铁心上，并通过定子上的三个相序对称的绕组实现电能的产生。
2. 转子：转子是发电机的旋转部分，通常由一组绕组和铁心构成。
转子的绕组称为励磁绕组，其目的是通过旋转产生磁通，并与定子磁通相互作用，从而引发电磁感应。
3. 励磁系统：励磁系统是发电机提供直流电源的部分，通常由励磁机、整流器和调压器组成。
励磁机通过机械能驱动，产生直流电流，并经过整流器和调压器进行稳定和调节。
励磁系统的主要功能是提供足够的电流，以激励转子产生磁通。
4. 机械部分：机械部分包括轴、轴承和飞轮等设备，用于支持转子的旋转以及传递机械能。
二、工作原理同步发电机的工作原理基于电磁感应和电磁力的相互作用。
1. 励磁：当发电机启动时，励磁机产生的直流电流通过励磁绕组，形成转子磁通。
转子磁通的大小和方向决定了转子在定子磁场中受到的电磁力。
若磁通与定子磁场同相，转子将受到斥力；若磁通与定子磁场反相，转子将受到吸力。
通过调整励磁电流的大小和方向，可以控制电机的输出功率和功角。
2. 电磁感应：当励磁电流形成转子磁通后，转子通过与定子磁场的相互作用，产生感应电动势并输出电能。
根据电磁感应定律，当转子绕组被电磁力驱动旋转时，绕组中将产生感应电动势，从而产生电流。
这些感应电流通过定子绕组，形成电磁场，并与转子磁场相互作用，维持着发电机的运转。
3. 同步：同步是指发电机输出的频率和电流与电网频率和电流相匹配。
在发电机输出电能时，通过调整励磁电流和转速来保持发电机的同步，以确保发电机与电网的稳定运行。

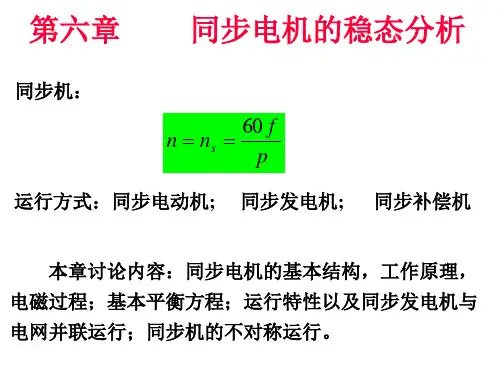

6.1同步电机的基本结构和运行状态一、同步电机的基本结构按照结构型式，同步电机可以分为旋转电枢式和旋转磁极式两类。
旋转电枢式——电枢装设在转子上，主磁极装设在定子上。
这种结构在小容量同步电机中得到一定的应用。
旋转磁极式——主磁极装设在转子上，电枢装设在定子上。
对于高压、大容量的同步电机，通常采用旋转磁极式结构。
由于励磁部分的容量和电压常较电枢小得多，电刷和集电环的负载就大为减轻，工作条件得以改善。
目前，旋转磁极式结构已成为中、大型同步电机的基本结构型式。
在旋转磁极式电机中，按照主极的形状，又可分成隐极式和凸极式，如图6-l所示。
隐极式——转于做成圆柱形，气隙为均匀；凸极式——转子有明显的凸出的磁极，气隙为不均匀。
对于高速的同步电机(3000r／min)．从转子机械强度和妥善地固定励磁绕组考虑，采用励磁绕组分布于转子表面槽内的隐极式结构较为可靠．对于低速电机(1000r／min及以下)，转子的离心力较小，故采用制造简单、励磁绕组集中安放的凸极式结构较为合理。
大型同步发电机通常采用汽柁机或水轮机作为原动机来拖动，前者称为汽轮发电机，后者称为水轮发电机。
由于汽轮机是一种高速原动机，所以汽轮发电机一般采用隐极式结构。
水轮机则是一种低速原动机，所以水轮发电机一般都是凸极式结构。
同步电动机、由内燃机拖动的同步发电机以及同步补偿机．大多做成凸极式，少数两极的高速同步电动机亦有做成隐极式的。
隐极同步电机以汽轮发电机为例来说明隐极同步电机的结构。
现代的汽轮发电机一般都是两极的，同步转速为3000r ／min(对50Hz 的电机)。
由于转速高，所以汽轮发电机的直径较小，长度较长．汽轮发电机均为卧式结构，图6—2表示一台汽轮发电机的外形图。
汽轮发电机的定子由定子铁心、定于绕组、机座、端盖等部件组成。
定子铁心一般用厚o ．5mm 的DR360硅钢片叠成，每叠厚度为3—6cm ，叠与叠之间留有宽0.8～lcm 的通风槽。
同步电机的基本结构概述同步电机是一种配备有永磁体的感应电机，它的工作原理是不断地将电能直接转换成机械能。
相较于其他类型的电机，同步电机能够提供高效的转速控制与快速动态响应，因此被广泛应用于驱动需要高速、高精度的机械设备中。
下文将着重介绍同步电机的基本结构。
基本元件同步电机有三个基本元件：定子、转子和磁场。
其中，定子是电机的静止部分，通常由外壳和线圈组成。
转子则是运动部分，通常由物理和永磁体组成。
磁场是形成在定子和转子之间的磁场相互作用，可以是由传统线圈激励、永磁体力场或两者的组合产生。
载流体除了三个基本元件之外，同步电机还涉及到一种被称作载流体的力学概念。
载流体是指电机旋转过程中所承载的力，通常通过气体填充来减小物理受力点之间的摩擦。
用于缓冲载流体的空气通常通过一个所谓的气密区进行处理，这个区域充满了高压的气体，缓冲载流体的压力也可以在此处调整。
制动器同步电机通常采用制动器来上下调节装置旋转。
制动器可以对旋转轴施加阻力，使其按顺序缓慢的移动。
制动器一般分为块式和液式，通常需要适当的润滑和保养才能保证其正常工作。
电子控制器同步电机需要一定的电子控制器支持，因此一个成熟的同步电机系统通常包括一个集成电路板、运算器和一个开发单板。
集成电路板上包含了众多的控制器、感应器和测量器，在控制器接收到输入信号后，控制器可以产生测量值和必要的控制操作。
开发单板是一种内置控制器和相关运算器的特殊单板，可以对电机进行任意方式的配置和智能化控制。
小结本文简要介绍了同步电机的基本结构，包括三个基本元件、载流体、制动器和电子控制器。
对于同步电机的结构深入了解，有助于对其性能和工作原理的认识。

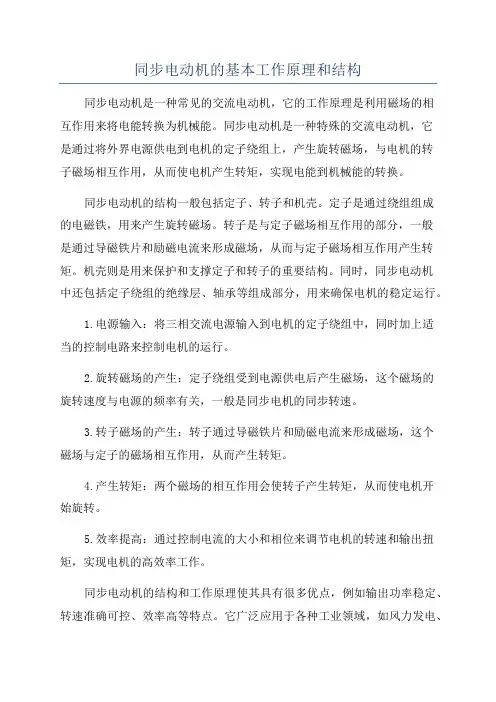

同步电动机的基本工作原理和结构同步电动机是一种常见的交流电动机，它的工作原理是利用磁场的相互作用来将电能转换为机械能。
同步电动机是一种特殊的交流电动机，它是通过将外界电源供电到电机的定子绕组上，产生旋转磁场，与电机的转子磁场相互作用，从而使电机产生转矩，实现电能到机械能的转换。
同步电动机的结构一般包括定子、转子和机壳。
定子是通过绕组组成的电磁铁，用来产生旋转磁场。
转子是与定子磁场相互作用的部分，一般是通过导磁铁片和励磁电流来形成磁场，从而与定子磁场相互作用产生转矩。
机壳则是用来保护和支撑定子和转子的重要结构。
同时，同步电动机中还包括定子绕组的绝缘层、轴承等组成部分，用来确保电机的稳定运行。
1.电源输入：将三相交流电源输入到电机的定子绕组中，同时加上适当的控制电路来控制电机的运行。
2.旋转磁场的产生：定子绕组受到电源供电后产生磁场，这个磁场的旋转速度与电源的频率有关，一般是同步电机的同步转速。
3.转子磁场的产生：转子通过导磁铁片和励磁电流来形成磁场，这个磁场与定子的磁场相互作用，从而产生转矩。
4.产生转矩：两个磁场的相互作用会使转子产生转矩，从而使电机开始旋转。
5.效率提高：通过控制电流的大小和相位来调节电机的转速和输出扭矩，实现电机的高效率工作。
同步电动机的结构和工作原理使其具有很多优点，例如输出功率稳定、转速准确可控、效率高等特点。
它广泛应用于各种工业领域，如风力发电、水力发电、工业生产等。
同时，在家用电器、交通工具和船舶等领域也有着广泛的应用。
总的来说，同步电动机是一种重要的电动机种类，其结构和工作原理相对简单但十分有效。
了解同步电动机的基本工作原理和结构，对于工程技术人员和电机专业人员来说是非常重要的，因为它是现代工业中常见的一种电机类型，对于提高生产效率和降低能源消耗都具有重要作用。
希望通过本文的介绍，读者能够对同步电动机有更深入的了解，进而更好地应用它们于实际生产中。

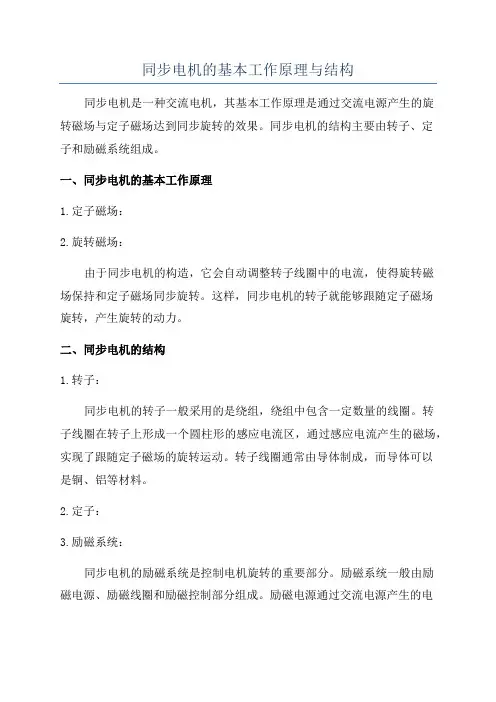

同步电机的基本工作原理与结构
同步电机是一种交流电机，其基本工作原理是通过交流电源产生的旋
转磁场与定子磁场达到同步旋转的效果。
同步电机的结构主要由转子、定
子和励磁系统组成。
一、同步电机的基本工作原理
1.定子磁场：
2.旋转磁场：
由于同步电机的构造，它会自动调整转子线圈中的电流，使得旋转磁
场保持和定子磁场同步旋转。
这样，同步电机的转子就能够跟随定子磁场
旋转，产生旋转的动力。
二、同步电机的结构
1.转子：
同步电机的转子一般采用的是绕组，绕组中包含一定数量的线圈。
转
子线圈在转子上形成一个圆柱形的感应电流区，通过感应电流产生的磁场，实现了跟随定子磁场的旋转运动。
转子线圈通常由导体制成，而导体可以
是铜、铝等材料。
2.定子：
3.励磁系统：
同步电机的励磁系统是控制电机旋转的重要部分。
励磁系统一般由励
磁电源、励磁线圈和励磁控制部分组成。
励磁电源通过交流电源产生的电
流来供电励磁线圈，形成磁场。
励磁控制部分负责调节励磁系统的电流，控制电机的转速和输出功率。
具体来说，同步电机的励磁系统有两种类型：恒磁系统和变磁系统。
恒磁系统在运行时磁场强度保持不变，变磁系统可以通过调节电流来改变磁场强度。
总结：。
永磁同步电机的结构
永磁同步电机的基本结构包括定子、转子和永磁体。
定子是由绕组、铁芯和外壳组成，绕组上有三相线圈，分别是A、B、C相。
定子的铁芯采用高导磁材料制成，其作用是引导磁场并产生旋转磁场。
转子是由铁芯和磁极组成。
铁芯通常采用硅钢片，磁极则由永磁体构成。
转子的极数通常是偶数，如4极、8极等，其作用是在旋转磁场的作用下旋转。
永磁体则是构成转子的磁极，它通常采用高磁能密度的稀土永磁材料制成，具有良好的磁能利用率和磁能稳定性，能够提高电机的效率和性能。
此外，永磁同步电机还包括轴承、端盖和风扇等附件。
其中轴承用于支撑转子运转，端盖用于固定和密封机内部结构，风扇用于冷却机内部温度。
