简述直流电动机的基本结构和工作原理直流电动机是一种将直流电能转化为机械能的装置，广泛应用于各种工业和家用设备中。
它的基本结构包括定子、转子、电刷和电枢等部分。
定子是直流电动机的静止部分，由定子铁芯和绕组组成。
定子铁芯是由硅钢片堆叠而成，具有较高的磁导率和低的磁滞损耗，以提高磁场的稳定性。
定子绕组则是由若干匝的导线绕制而成，通过通电产生磁场。
转子是直流电动机的旋转部分，也是电动机的主要运动部件。
它由铁芯、电枢和电枢绕组组成。
转子铁芯通常由硅钢片制成，以降低铁芯的磁滞损耗。
电枢则是由许多个绕组组成，通常采用绝缘导线绕制而成。
电枢绕组的导线数量和排列方式根据具体需求而定。
电刷是直流电动机的关键部件之一，它位于转子的两侧，通过与电枢绕组的接触实现电能的传递。
电刷通常由碳材料制成，具有良好的导电性能和耐磨性。
电枢是直流电动机的核心部件，也是将电能转化为机械能的关键。
当电流通过电枢绕组时，会在电枢绕组中产生一个磁场。
根据左手定则，磁场与电枢绕组中的电流方向相互垂直，产生一个力矩，使电枢开始旋转。
通过不断改变电枢绕组中的电流方向，可以实现电机的正反转。
直流电动机的工作原理可以简单概括为：当电流通过定子绕组时，产生一个恒定的磁场。
这个磁场会与电枢绕组中的电流相互作用，产生一个力矩，使电枢开始旋转。
同时，通过电刷与电枢绕组的接触，可以不断改变电枢绕组中的电流方向，从而实现电机的正反转。
总结起来，直流电动机的基本结构包括定子、转子、电刷和电枢等部分。
其工作原理是利用定子绕组产生的磁场与电枢绕组中的电流相互作用，产生一个力矩，实现电能到机械能的转换。
直流电动机在各种设备中具有广泛的应用，是现代工业和家庭生活中不可或缺的重要装置。
直流电机的基本工作原理和结构直流电机是一种将电能转化成机械能的设备。
它的基本工作原理是基于电磁感应和洛伦兹力的相互作用。
下面将从两个方面详细介绍直流电机的基本工作原理和结构。
一、基本工作原理：直流电机由电枢和磁极组成。
电枢是由若干个串联的绕组和电刷组成，绕组中通有直流电流。
磁极包括永磁体或电磁铁。
当通入电源后，电枢绕组中会产生一个磁场，磁极的磁场与电枢绕组的磁场相互作用，产生一个作用于电枢绕组的力矩，导致电枢绕组转动。
转动时，电枢绕组和磁极的相对位置不断发生变化，因此电枢绕组中的电流的方向和大小都会不断变化，从而生成了交流电。
交流电进一步作用于电枢绕组和磁极，使得电枢绕组持续转动。
二、结构：1.电枢：电枢是直流电机的核心部件，通常由绕组和电刷组成。
绕组通常由铜线绕制而成，并固定在电枢铁心上。
绕组中通过电流产生磁场，使得电枢能够旋转。
电刷是连接电枢绕组和外部电源的导电碳刷，通过摩擦和电枢的接触来提供电流。
2.磁极：磁极也是直流电机的重要组成部分，它提供了电枢绕组所需的磁场。
磁极可以是永磁体或者电磁铁。
永磁体通常由稀土磁体或者铁氧体磁体制成，具有较强的磁场。
电磁铁则通过通电产生磁场，磁场的强弱可以通过控制电流的大小来调节。
3.单向采用：直流电机一般采用单向传动方式，即通过电刷和电枢绕组的摩擦来传递电流。
这种传动方式可以保持电流的持续通路，从而使得电枢能够持续地旋转。
4.输出轴和机械负载：直流电机的输出轴是连接电枢绕组和机械设备的部件，通过输出轴将电机的机械能转移到外界。
机械负载是电机输出轴上需要驱动的设备，可以是风扇、泵、机床等各种机械设备。
总的来说，直流电机的基本工作原理是通过电枢绕组和磁极之间的相互作用产生旋转力矩，利用单向传动方式将电流传递到电机的旋转部分，从而实现将电能转化成机械能。
直流电机的结构包括电枢、磁极、单向传动方式、输出轴和机械负载等组成部分。
通过以上的工作原理和结构的介绍，我们可以更好地理解直流电机的运行机制。

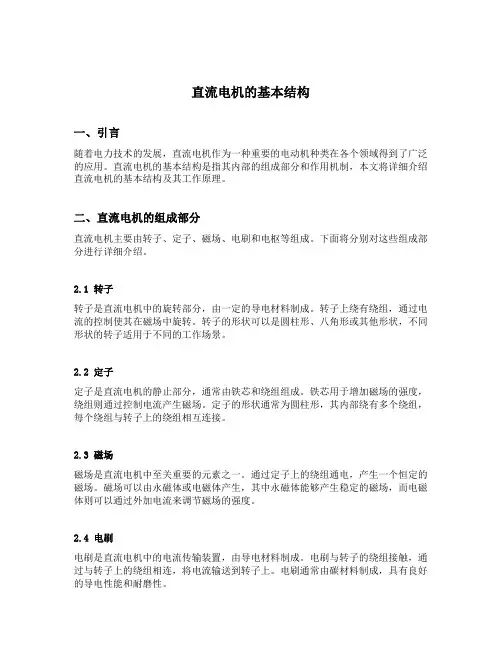

直流电机的基本结构一、引言随着电力技术的发展，直流电机作为一种重要的电动机种类在各个领域得到了广泛的应用。
直流电机的基本结构是指其内部的组成部分和作用机制，本文将详细介绍直流电机的基本结构及其工作原理。
二、直流电机的组成部分直流电机主要由转子、定子、磁场、电刷和电枢等组成。
下面将分别对这些组成部分进行详细介绍。
2.1 转子转子是直流电机中的旋转部分，由一定的导电材料制成。
转子上绕有绕组，通过电流的控制使其在磁场中旋转。
转子的形状可以是圆柱形、八角形或其他形状，不同形状的转子适用于不同的工作场景。
2.2 定子定子是直流电机的静止部分，通常由铁芯和绕组组成。
铁芯用于增加磁场的强度，绕组则通过控制电流产生磁场。
定子的形状通常为圆柱形，其内部绕有多个绕组，每个绕组与转子上的绕组相互连接。
2.3 磁场磁场是直流电机中至关重要的元素之一。
通过定子上的绕组通电，产生一个恒定的磁场。
磁场可以由永磁体或电磁体产生，其中永磁体能够产生稳定的磁场，而电磁体则可以通过外加电流来调节磁场的强度。
2.4 电刷电刷是直流电机中的电流传输装置，由导电材料制成。
电刷与转子的绕组接触，通过与转子上的绕组相连，将电流输送到转子上。
电刷通常由碳材料制成，具有良好的导电性能和耐磨性。
2.5 电枢电枢是直流电机中的主要功率部分，通常由绕组、滑环和风扇等组成。
电枢由导电材料制成，通过电枢上的绕组和电刷的接触，将电流引入转子，从而产生旋转力。
三、直流电机的工作原理直流电机的工作原理基于电磁感应定律和洛伦兹力。
当电流通过定子上的绕组时，产生的磁场与转子上的磁场相互作用，从而产生一个力矩。
这个力矩会使转子开始旋转，实现电能到机械能的转换。
具体来说，直流电机的工作过程可以分为以下几个步骤：3.1 电流通入当电流通过电机的电源接入时，电流从电源正极进入电枢，再经过电刷传到转子上的绕组。
3.2 磁场产生电枢绕组通电后，产生一个磁场。
磁场可以由永磁体或电磁体产生，由于转子上的绕组通电，转子上也会产生一个磁场。
直流电机的基本工作原理和结构现在行驶在马路上的电动汽车越来越多了，大家考虑过电动汽车的动力源是什么呢？还有现在逐渐走进大众视野的无人机，无人机是由什么驱动的呢？想必大家心中都已经有了答案：它们都是由直流电机驱动。
其实直流电机的应用非常广泛，小到电动玩具，大到各种加工机床都有直流电机的身影。
直流电机是电机的主要类型之一，它的主要特点是使用直流电。
一、直流电机的基本工作原理直流电机是直流发电机和直流电动机的统称。
直流发电机是由原动机带动转子旋转，将机械能转换成直流电能，进而对负载供电。
直流电动机是外施直流电源在定、转子上，进而转子旋转带动同轴负载运转，将直流电能转化成机械能。
下图1是直流发电机的工作模型。
图1 直流发电机的工作模型图1中N、S是两个在空间固定不动的磁极，可以是永久磁铁，也可以是电磁铁；abcd是一个装在可以转动的铁磁圆柱体（转轴）上的线圈，合称为电枢，也就是电机的转子；线圈的首、末端分别连接到与电枢同轴旋转的两个圆弧形的铜片上，称为换向片，换向片之间及换向片与转轴之间是相互绝缘的；A和B是两个与换向片相接触，但空间上静止不动的铜片，称为电刷。
从电刷A、B引出即可对负载供电。
当原动机拖动电枢，也就是转子，以转速n恒速旋转时，导体ab和cd切割磁力线而感应电动势，其方向可用右手定则确定。
整个线圈的电势方向是e dcba，即从d到a。
此时如果在电刷之间接上负载，就有电流产生，为负载供电。
当电枢转过180°时，线圈abcd中感应电动势的方向为e abcd,即从a到d。
因为电刷的原因，因而流过外部负载的电流方向不变，所以说发电机发出的是直流电。
根据以上两个特定位置的分析，可以得出直流发电机以下几个结论：（1）在电枢线圈内的感应电动势e a及电流i a都是交流电，通过换向片及电刷的整流（交流变直流）作用才变成外部两电刷间的直流电动势，使外部电路得到方向不变的直流电流；（2）发电机电枢线圈中的感应电动势e a与其电流i a的方向始终一致；（3）虽然电枢线圈是旋转的且电枢线圈中的电流是交变的，但从空间上看N极与S极下的电枢电流的方向不变，因此由电枢电流所产生的磁场在空间上是一个恒定不变的磁场；（4）电枢绕组电流与磁场相互作用产生电磁力f。
