直流电机的基本结构

2.转轴和轴承
转子必须要有转轴，以便将电枢和机械
设备联结起来，进行功率和转矩的传递。中小 型电机一般采用滚动轴承，装于端盖中。端盖 的作用
3.通风装置
四、电机的材料
1.导电材料：铜、铝、碳 2.导磁材料：铸钢、硅钢片
3.绝缘材料：天然的和人工的、有机的和无机的
4.散热材料：
中小型电机可利用增大机壳的表面积、 内轴上装 设风叶来散热； 大功率电机开设有专门的风道，采用 牵引风机强迫通风散热。 5.机械支撑材料 机座、端盖、转轴和轴承
（2）换向磁极 作用：用于改善换向
构成：换向磁极也是由铁心和换向磁极绕组组成，位
于两主磁极之间，是比较小的磁极。换向极常用整块
钢或厚钢板制成。换向极的数目一般与主磁极相等。
（3）电刷装置 作用：电枢电路的引出（或引入）装置。 构成：电刷、刷盒、刷杆和连线等。 电枢电流能经旋转的换向器（随
转子转动）通过静止的电刷（固
五、直流电机的额定值
1.额定功率PN 指电机在铭牌规定的额定状态下运行时，
电机的输出功率，以 “W” 为量纲单位。若
大于1kW或1MW时,则用 kW 或 MW 表示。
对于直流发电机，是指输出的电功率，它
等于额定电压和额定电流的成积，即PN= UN IN
对于直流电动机，是指输出的机械功率，所以
公式中还应有效率ηＮ ，即PN= UN IN ηＮ
A+
B-
二、直流电动机的工作原理 a.利用电磁力定律（左手定则）
b.换向器的作用：保证转子旋转方向不变
c.简述基本工作原理：（核心：电能转换成机械能）
直流电动机工作原理
左 手 定 则
b←a
b→a
n逆时针转向
n逆时针转向
导入新课

上节课同学们学习了直流电机的工作原理，大 家知不知道直流电机的基本结构是什么？各部 分的作用是什么？
2.额定电压UN：是指电机正常工作时加在电机两端 的输入电压，它是设计电机时的计算电压。以 “V” 为量纲单位。 3.额定电流IN：指电机在额定电压、额定功率时 的电枢电流值，以 “A” 为量纲单位。 4.额定转速nN：指额定状态下运行时转子的转速。 以“r/min”为量纲单位。
作业 Ｐ１８ 一、４ 三、２
（3）换向器 作用：整流（发电机）或逆变（电动机）。 构成：由许多鸽形尾的换向片排列成一个圆筒，片 间用V形云母绝缘，两端再用两个形环夹紧 而构成。
换向片
换向器
（3）换向器
二、定子部分
定子各部件安装结构
•极数：主磁极的个数
（1）主磁极
作用：建立主磁场。
构成：主极铁心和
套装在铁心上的励
磁绕组。
定在定子上）接通外电路
1.将转动的电枢与外电路相连
2.与换向器配合作用而获得直 流电压
电刷组数一般等于电机极对数
（4）机座 作用：1、主磁路的一部分；
2、电机的结构框架。
构成：用厚钢板弯成筒形焊成或铸钢件制成。
三、其他部分 1.气隙
小容量电机中，气隙通常为1~3mm，
在大容量电机中，可达10~12mm。
电枢转子 电枢绕组 压紧环 绕组端部
来自百度文库换向器
一、转子部分
（1）电枢铁心 作用：1、主磁路的一部分； 2、电枢绕组的支撑部件。
构成：一般用厚0.5㎜且冲有齿、槽
的硅钢片叠压 夹紧而成。
（1）电枢铁心
（2）电枢绕组 作用：直流电机的电路部分。 构成：用绝缘的圆形或矩形截面的导线绕成，上下 层以及线圈与电枢铁 心间要妥善地绝缘， 并用槽楔压紧。
第一章
直流电机的基本知识
第三节 直流电机的基本结构

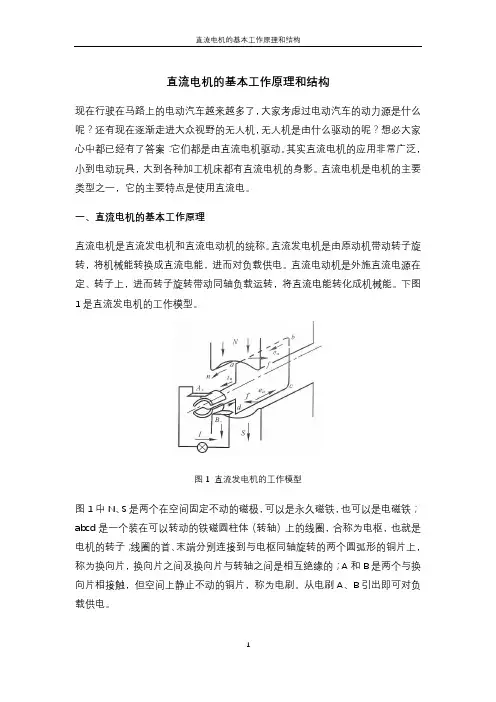

第二节 直流电机基本工作原理 一、直流发电机的工作原理： a.电磁感应定律的应用（右手定则） b.换向器的作用：保证流出的电流方向不变（直流电） c.简述基本工作原理：（核心：机械能转换成电能）
直流发电机工作原理
右 手 定 则
b←a
b→a
A+
B-
讲授新课
第三节 直流电机主要结构

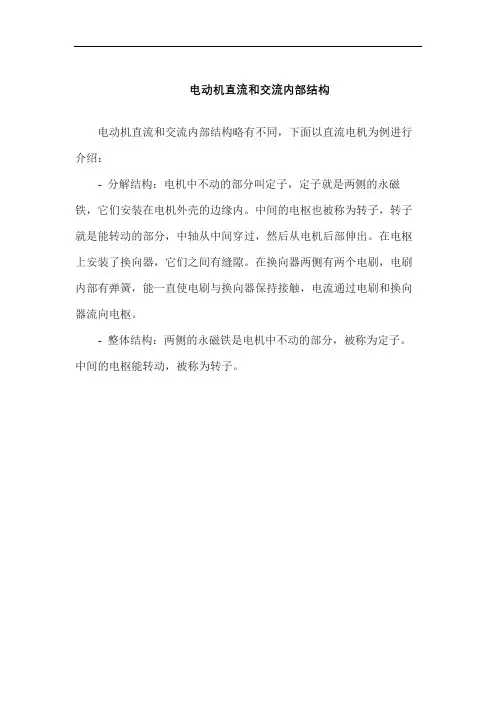

直流电机主要结构： 定子（固定部分）


转子（转动部分）
• • • • • 电枢铁心 电枢绕组 换向器 轴 风扇
主磁极 换向极 机座 端盖 轴承 电刷装置
产生磁场、电机的机械支撑
感应电势，而实现能量转 换的部分
分解图
转 轴
风叶
磁极
电刷
换 向 器
换向片
