直流电机的基本工作原理和基本结构

直流电动机的结构与工作原理直流电动机（DC Motor）是一种将电能转化为机械能的装置，它由固定不动的定子和绕在定子上的可旋转转子组成。

直流电动机的结构和工作原理是实现电能转换的关键。

一、直流电动机的结构直流电动机的结构包括定子（Stator）、转子（Rotor）、换向器（Commutator）和碳刷（Carbon Brushes）。

1. 定子（Stator）：定子是直流电动机的固定部分，由铁心和绕组组成。

铁心通常采用硅钢片制成，绕组则由若干个线圈组成。

当外加电压施加在绕组上时，形成的磁场将影响转子的运动。

2. 转子（Rotor）：转子是直流电动机的旋转部分，它由线圈、铁芯和轴组成。

转子的线圈通常由导电材料绕制而成，铁芯可以通过提高磁导率来增强磁场。

当电流通过转子的线圈时，线圈将受到力的作用而旋转。

3. 换向器（Commutator）：换向器是直流电动机的关键部件之一，它位于转子一端的轴上。

换向器由多个导电片和绝缘片交替组成。

当转子旋转时，换向器将不断地改变电流的方向，使得转子能不断地顺时针或逆时针旋转。

4. 碳刷（Carbon Brushes）：碳刷是直流电动机中的另一个重要部件，它与换向器接触并提供电流给转子。

碳刷通常由碳材料制成，它具有良好的导电性能和耐磨损性能。

二、直流电动机的工作原理直流电动机的工作原理基于法拉第电磁感应定律和洛伦茨力原理。

1. 法拉第电磁感应定律：当导体在磁场中运动时，导体两端将产生感应电动势。

在直流电动机中，定子绕组通过外加电压形成的磁场作用下，当转子旋转时，转子上的线圈将切割磁场线，引发感应电动势。

2. 洛伦茨力原理：导体通电后，在磁场中会受到洛伦茨力的作用。

直流电动机中，当电流通过转子的线圈时，线圈受到的洛伦茨力将使转子旋转。

基于以上原理，直流电动机的工作可以总结为以下几个步骤：a. 施加电源电压：通过碳刷与换向器接触，将电源电压施加在定子绕组上形成磁场。

b. 电流传递至转子：经过换向器和碳刷的作用，电流将传递到转子的线圈上。

简述直流电动机的基本结构和工作原理直流电动机是一种将直流电能转化为机械能的装置，广泛应用于各种工业和家用设备中。

它的基本结构包括定子、转子、电刷和电枢等部分。

定子是直流电动机的静止部分，由定子铁芯和绕组组成。

定子铁芯是由硅钢片堆叠而成，具有较高的磁导率和低的磁滞损耗，以提高磁场的稳定性。

定子绕组则是由若干匝的导线绕制而成，通过通电产生磁场。

转子是直流电动机的旋转部分，也是电动机的主要运动部件。

它由铁芯、电枢和电枢绕组组成。

转子铁芯通常由硅钢片制成，以降低铁芯的磁滞损耗。

电枢则是由许多个绕组组成，通常采用绝缘导线绕制而成。

电枢绕组的导线数量和排列方式根据具体需求而定。

电刷是直流电动机的关键部件之一，它位于转子的两侧，通过与电枢绕组的接触实现电能的传递。

电刷通常由碳材料制成，具有良好的导电性能和耐磨性。

电枢是直流电动机的核心部件，也是将电能转化为机械能的关键。

当电流通过电枢绕组时，会在电枢绕组中产生一个磁场。

根据左手定则，磁场与电枢绕组中的电流方向相互垂直，产生一个力矩，使电枢开始旋转。

通过不断改变电枢绕组中的电流方向，可以实现电机的正反转。

直流电动机的工作原理可以简单概括为：当电流通过定子绕组时，产生一个恒定的磁场。

这个磁场会与电枢绕组中的电流相互作用，产生一个力矩，使电枢开始旋转。

同时，通过电刷与电枢绕组的接触，可以不断改变电枢绕组中的电流方向，从而实现电机的正反转。

总结起来，直流电动机的基本结构包括定子、转子、电刷和电枢等部分。

其工作原理是利用定子绕组产生的磁场与电枢绕组中的电流相互作用，产生一个力矩，实现电能到机械能的转换。

直流电动机在各种设备中具有广泛的应用，是现代工业和家庭生活中不可或缺的重要装置。

第一章直流电机直流电机是一种通过磁场的耦合作用实现机械能与直流电能相互转换的旋转式机械，包括直流发电机和直流电动机。

将机械能转换为电能的是直流发电机，将电能转换为机械能的是直流电动机。

与交流电机相比，直流电机结构复杂，成本高，运行维护较困难。

但直流电动机调速性能好，启动转矩大，过载能力强，在启动和调速要求较高的场合，仍获得广泛应用。

作为直流电源的直流发电机虽已逐步被晶闸管整流装置所取代，但在电镀、电解行业中仍被继续使用。

第一节直流电机的基本原理与基本结构直流电机是根据导体切割磁感线产生感应电动势和载流导体在磁场中受到电磁力的作用这两条基本原理制造的。

因此，从结构上看，任何电机都包括磁路和电路两部分；从原理上讲，任何电机都体现了电和磁的相互作用。

一、直流电机的工作原理（一）直流发电机工作原理图 1-1 所示两极直流发电机模型，可说明直流发电机的基本工作原理。

图中，N 、S 是一对固定不动的磁极。

磁极可以由永久磁铁制成，但通常是在磁极铁心上绕制励磁绕组，在励磁绕组中通入直流电流，即可产生N 、S 极。

在N 、S 磁极之间装有由铁磁性物质构成的圆柱体，在圆柱体外表面的槽中嵌放了线圈abcd ，整个圆柱体可在磁极内部旋转。

整个转动部分称为转子或电枢。

电枢线圈abcd 的两端分别与固定在轴上相互绝缘的两个半圆铜环相连接，这两个半圆铜环称为换向片，即构成了简单的换向器。

换向器通过静止不动的电刷 A 和 B ，将电枢线圈与外电路接通。

电枢由原动机拖动，以恒定转速按逆时针方向旋转，转速为n （r/min ）。

若导体的有效长度为 l ，线速度为v ，导体所在位置的磁感应强度为B ，根据电磁感应定律，则每根导体的感应电动势为e Blv =，其方向可用右手定则确定。

当线圈有效边ab 和cd 切割磁感线时，便在其中产生感应电动势。

如图1-1所示瞬间，导体ab 中的电动势方向由b 指向a ，导体cd 中的电动势则由d 指向 c ，从整个线圈来看，电动势的方向为d 指向a ，故外电路中的电流自换向片1流至电刷A ，经过负载，流至电刷B 和换向片2，进入线圈。

直流电机工作原理直流电机是一种能够将电能转化为机械能的电动机。

它的工作原理是利用直流电流在电枢和磁极之间产生的磁场相互作用，使得电机转动。

下面将详细介绍直流电机的结构和工作原理。

一、直流电机的结构直流电机主要由以下几个部分组成：1. 电枢：电枢是直流电机的旋转部分，通常由导体绕成的线圈组成。

当电流通过电枢时，电枢会在磁场中旋转。

2. 磁极：磁极是直流电机的静止部分，通常由永磁体或者电磁铁组成。

磁极的作用是产生磁场，使得电枢在其中旋转。

3. 制动器：制动器可以控制电机的转速和停止。

当制动器接通时，它会对电枢产生阻力，减慢电机的转速或者停止电机运转。

4. 机壳：机壳是直流电机的外壳，通常由金属材料制成。

它的作用是保护电机内部的零件，同时也可以散热。

二、直流电机的工作原理直流电机的工作原理可以分为两个部分：电枢和磁极之间的相互作用和直流电源对电枢产生的作用力。

1. 电枢和磁极之间的相互作用当直流电源接通时，电流会通过电枢，使得电枢在磁场中旋转。

在旋转的过程中，电枢会不断地与磁极相互作用，产生一个力矩。

这个力矩会使得电枢继续旋转，直到力矩与制动器对电枢的阻力平衡。

2. 直流电源对电枢产生的作用力当直流电源接通时，它会对电枢产生一个作用力。

这个作用力可以通过洛仑兹力定律来计算。

洛仑兹力定律表明，当导体在磁场中运动时，会受到一个垂直于导体和磁场方向的力。

这个力就是洛仑兹力。

洛仑兹力的大小和方向取决于导体和磁场之间的夹角以及导体所携带的电荷量。

当导体与磁场平行时，洛仑兹力为零；当导体与磁场垂直时，洛仑兹力最大。

在直流电机中，当电枢旋转时，它会不断地与磁场相互作用，产生一个垂直于导体和磁场方向的力。

这个力会使得电枢继续旋转，直到力矩与制动器对电枢的阻力平衡。

三、总结直流电机是一种将电能转化为机械能的电动机。

它的工作原理是利用直流电流在电枢和磁极之间产生的磁场相互作用，使得电机转动。

直流电机主要由电枢、磁极、制动器和机壳等部分组成。

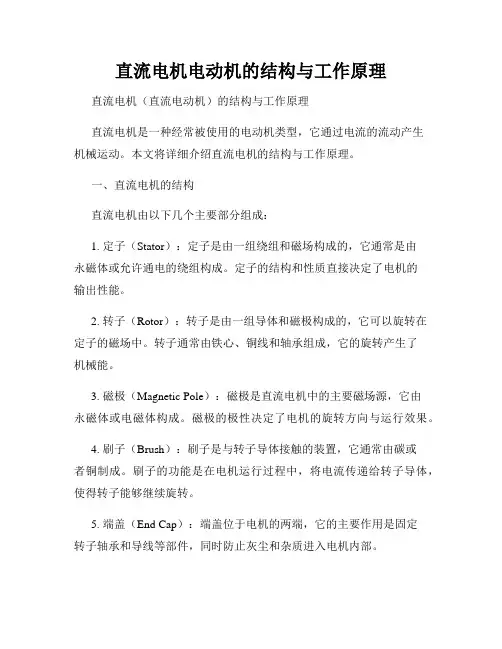

直流电机电动机的结构与工作原理直流电机（直流电动机）的结构与工作原理直流电机是一种经常被使用的电动机类型，它通过电流的流动产生机械运动。

本文将详细介绍直流电机的结构与工作原理。

一、直流电机的结构直流电机由以下几个主要部分组成：1. 定子（Stator）：定子是由一组绕组和磁场构成的，它通常是由永磁体或允许通电的绕组构成。

定子的结构和性质直接决定了电机的输出性能。

2. 转子（Rotor）：转子是由一组导体和磁极构成的，它可以旋转在定子的磁场中。

转子通常由铁心、铜线和轴承组成，它的旋转产生了机械能。

3. 磁极（Magnetic Pole）：磁极是直流电机中的主要磁场源，它由永磁体或电磁体构成。

磁极的极性决定了电机的旋转方向与运行效果。

4. 刷子（Brush）：刷子是与转子导体接触的装置，它通常由碳或者铜制成。

刷子的功能是在电机运行过程中，将电流传递给转子导体，使得转子能够继续旋转。

5. 端盖（End Cap）：端盖位于电机的两端，它的主要作用是固定转子轴承和导线等部件，同时防止灰尘和杂质进入电机内部。

6. 轴承（Bearing）：轴承通常由金属滚珠或滑动材料组成，它负责在转子旋转时提供支撑和减小摩擦。

二、直流电机的工作原理直流电机的工作原理可归纳为施加力矩和生成电动势两个方面。

1. 施加力矩：当电流通过定子绕组时，定子绕组会受到洛仑兹力的作用。

根据左手定则，这个力会使得定子绕组和转子之间产生一个力矩，从而转动转子。

2. 生成电动势：当直流电机运转时，转子上的导线会切割磁场线，产生感应电动势。

根据法拉第电磁感应定律，这个电动势的方向与电机的旋转方向相反。

同时，刷子将电流传递给转子，保证了电磁力的持续产生。

三、直流电机的工作过程直流电机的工作可以简要概括为以下步骤：1. 施加电源：将直流电源的正负极分别连接到电机的刷子位置，使得电流能够流经定子绕组。

2. 产生磁场：根据电流的方向，定子绕组产生的磁场与转子磁极之间形成相互作用力，从而使转子开始旋转。

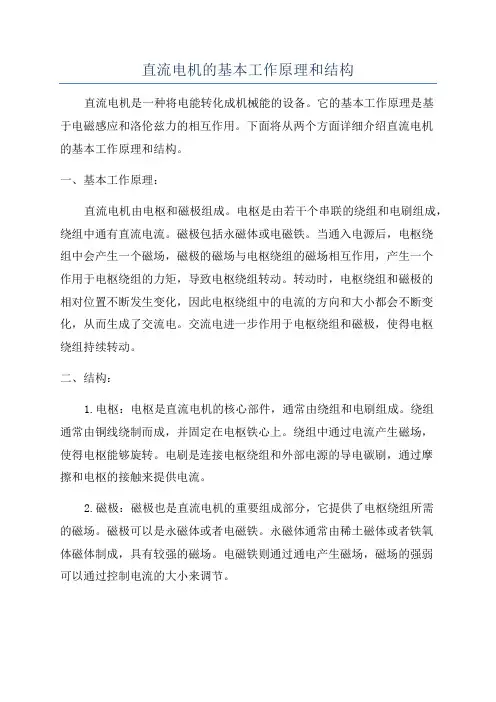

直流电机的基本工作原理和结构直流电机是一种将电能转化成机械能的设备。

它的基本工作原理是基于电磁感应和洛伦兹力的相互作用。

下面将从两个方面详细介绍直流电机的基本工作原理和结构。

一、基本工作原理：直流电机由电枢和磁极组成。

电枢是由若干个串联的绕组和电刷组成，绕组中通有直流电流。

磁极包括永磁体或电磁铁。

当通入电源后，电枢绕组中会产生一个磁场，磁极的磁场与电枢绕组的磁场相互作用，产生一个作用于电枢绕组的力矩，导致电枢绕组转动。

转动时，电枢绕组和磁极的相对位置不断发生变化，因此电枢绕组中的电流的方向和大小都会不断变化，从而生成了交流电。

交流电进一步作用于电枢绕组和磁极，使得电枢绕组持续转动。

二、结构：1.电枢：电枢是直流电机的核心部件，通常由绕组和电刷组成。

绕组通常由铜线绕制而成，并固定在电枢铁心上。

绕组中通过电流产生磁场，使得电枢能够旋转。

电刷是连接电枢绕组和外部电源的导电碳刷，通过摩擦和电枢的接触来提供电流。

2.磁极：磁极也是直流电机的重要组成部分，它提供了电枢绕组所需的磁场。

磁极可以是永磁体或者电磁铁。

永磁体通常由稀土磁体或者铁氧体磁体制成，具有较强的磁场。

电磁铁则通过通电产生磁场，磁场的强弱可以通过控制电流的大小来调节。

3.单向采用：直流电机一般采用单向传动方式，即通过电刷和电枢绕组的摩擦来传递电流。

这种传动方式可以保持电流的持续通路，从而使得电枢能够持续地旋转。

4.输出轴和机械负载：直流电机的输出轴是连接电枢绕组和机械设备的部件，通过输出轴将电机的机械能转移到外界。

机械负载是电机输出轴上需要驱动的设备，可以是风扇、泵、机床等各种机械设备。

总的来说，直流电机的基本工作原理是通过电枢绕组和磁极之间的相互作用产生旋转力矩，利用单向传动方式将电流传递到电机的旋转部分，从而实现将电能转化成机械能。

直流电机的结构包括电枢、磁极、单向传动方式、输出轴和机械负载等组成部分。

通过以上的工作原理和结构的介绍，我们可以更好地理解直流电机的运行机制。

直流电机的基本工作原理和结构现在行驶在马路上的电动汽车越来越多了，大家考虑过电动汽车的动力源是什么呢？还有现在逐渐走进大众视野的无人机，无人机是由什么驱动的呢？想必大家心中都已经有了答案：它们都是由直流电机驱动。

其实直流电机的应用非常广泛，小到电动玩具，大到各种加工机床都有直流电机的身影。

直流电机是电机的主要类型之一，它的主要特点是使用直流电。

一、直流电机的基本工作原理直流电机是直流发电机和直流电动机的统称。

直流发电机是由原动机带动转子旋转，将机械能转换成直流电能，进而对负载供电。

直流电动机是外施直流电源在定、转子上，进而转子旋转带动同轴负载运转，将直流电能转化成机械能。

下图1是直流发电机的工作模型。

图1 直流发电机的工作模型图1中N、S是两个在空间固定不动的磁极，可以是永久磁铁，也可以是电磁铁；abcd是一个装在可以转动的铁磁圆柱体（转轴）上的线圈，合称为电枢，也就是电机的转子；线圈的首、末端分别连接到与电枢同轴旋转的两个圆弧形的铜片上，称为换向片，换向片之间及换向片与转轴之间是相互绝缘的；A和B是两个与换向片相接触，但空间上静止不动的铜片，称为电刷。

从电刷A、B引出即可对负载供电。

当原动机拖动电枢，也就是转子，以转速n恒速旋转时，导体ab和cd切割磁力线而感应电动势，其方向可用右手定则确定。

整个线圈的电势方向是e dcba，即从d到a。

此时如果在电刷之间接上负载，就有电流产生，为负载供电。

当电枢转过180°时，线圈abcd中感应电动势的方向为e abcd,即从a到d。

因为电刷的原因，因而流过外部负载的电流方向不变，所以说发电机发出的是直流电。

根据以上两个特定位置的分析，可以得出直流发电机以下几个结论：（1）在电枢线圈内的感应电动势e a及电流i a都是交流电，通过换向片及电刷的整流（交流变直流）作用才变成外部两电刷间的直流电动势，使外部电路得到方向不变的直流电流；（2）发电机电枢线圈中的感应电动势e a与其电流i a的方向始终一致；（3）虽然电枢线圈是旋转的且电枢线圈中的电流是交变的，但从空间上看N极与S极下的电枢电流的方向不变，因此由电枢电流所产生的磁场在空间上是一个恒定不变的磁场；（4）电枢绕组电流与磁场相互作用产生电磁力f。
