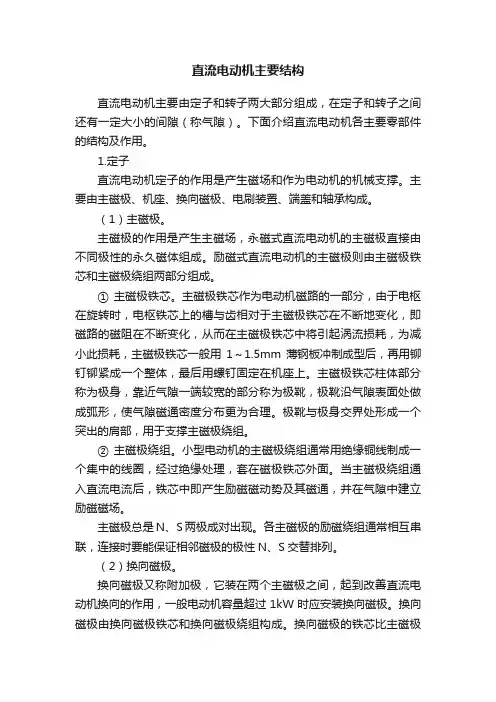

直流电机构造.

直流电动机主要结构直流电动机主要由定子和转子两大部分组成，在定子和转子之间还有一定大小的间隙（称气隙）。

下面介绍直流电动机各主要零部件的结构及作用。

1.定子直流电动机定子的作用是产生磁场和作为电动机的机械支撑。

主要由主磁极、机座、换向磁极、电刷装置、端盖和轴承构成。

（1）主磁极。

主磁极的作用是产生主磁场，永磁式直流电动机的主磁极直接由不同极性的永久磁体组成。

励磁式直流电动机的主磁极则由主磁极铁芯和主磁极绕组两部分组成。

① 主磁极铁芯。

主磁极铁芯作为电动机磁路的一部分，由于电枢在旋转时，电枢铁芯上的槽与齿相对于主磁极铁芯在不断地变化，即磁路的磁阻在不断变化，从而在主磁极铁芯中将引起涡流损耗，为减小此损耗，主磁极铁芯一般用1～1.5mm薄钢板冲制成型后，再用铆钉铆紧成一个整体，最后用螺钉固定在机座上。

主磁极铁芯柱体部分称为极身，靠近气隙一端较宽的部分称为极靴，极靴沿气隙表面处做成弧形，使气隙磁通密度分布更为合理。

极靴与极身交界处形成一个突出的肩部，用于支撑主磁极绕组。

② 主磁极绕组。

小型电动机的主磁极绕组通常用绝缘铜线制成一个集中的线圈，经过绝缘处理，套在磁极铁芯外面。

当主磁极绕组通入直流电流后，铁芯中即产生励磁磁动势及其磁通，并在气隙中建立励磁磁场。

主磁极总是N、S两极成对出现。

各主磁极的励磁绕组通常相互串联，连接时要能保证相邻磁极的极性N、S交替排列。

（2）换向磁极。

换向磁极又称附加极，它装在两个主磁极之间，起到改善直流电动机换向的作用，一般电动机容量超过1kW时应安装换向磁极。

换向磁极由换向磁极铁芯和换向磁极绕组构成。

换向磁极的铁芯比主磁极的铁芯简单，大多用整块钢加工而成，其上放置换向磁极绕组，换向磁极绕组一般也用圆铜线或扁铜线绕制而成，经绝缘处理后套在换向磁极铁芯上，最后用螺钉将换向磁极固定在机座内壁。

（3）机座。

因为机座起导磁作用，所以机座是主磁路的一部分，被称为定子铁轭；另外，主磁极、换向磁极及端盖均固定在机座上，机座也起支撑作用。

永磁无刷直流电机的构造永磁无刷直流电机是一种重要的电动机类型，其构造与传统的有刷直流电机有所不同。

在本文中，我们将深入探讨永磁无刷直流电机的构造，了解其工作原理以及与其他类型电机的区别。

一、永磁无刷直流电机的构造永磁无刷直流电机由多个关键组件构成，包括转子、定子和电子调速器。

下面我们将逐一介绍这些部件的功能和特点。

1. 转子转子是电机中的旋转部分，由永磁体和轴承组成。

其中，永磁体通常由稀土永磁材料制成，具有较高的磁场强度和矫顽力，能够提供较大的转矩。

轴承则用于支撑转子的转动，通常采用滚珠轴承或磁悬浮轴承。

2. 定子定子是电机中的固定部分，由线圈、铁心和绕组等组成。

线圈通常由导电材料绕制而成，绕制方式包括单层绕组和多层绕组。

铁心则用于增强磁场，并且通过绕组与转子的磁场相互作用，实现电能到机械能的转换。

3. 电子调速器电子调速器是永磁无刷直流电机的控制中枢，通过电子器件对电机的电流进行控制和调节。

常见的电子调速器包括三相桥式整流器、逆变器和控制芯片等。

电子调速器通过控制转子上的永磁体和定子上的绕组之间的电流关系，实现对电机转速和扭矩的精准调控。

二、永磁无刷直流电机的工作原理永磁无刷直流电机的工作原理基于磁场的相互作用，其具体过程如下：1. 磁场形成当电流通过定子绕组时，会在定子和转子之间产生一个旋转磁场。

这个旋转磁场由定子绕组的电流和转子上的永磁体形成。

2. 磁场相互作用转子上的永磁体与定子绕组之间的磁场相互作用，导致转子受到力矩的作用而开始旋转。

这个力矩的大小与磁场强度、永磁体形状和绕组电流等因素有关。

3. 电子调速器控制电子调速器通过控制定子绕组的电流和磁场强度，可以实现对电机转速和扭矩的调节。

通过改变电子调速器的工作方式，可以实现电机的正转、反转和调速等功能。

三、永磁无刷直流电机与其他电机的区别与传统的有刷直流电机相比，永磁无刷直流电机具有以下特点：1. 无刷结构永磁无刷直流电机采用了无刷结构，消除了传统电机中刷子的使用，减少了能量损耗和机械磨损，并提高了电机的可靠性和寿命。

永磁直流电机的主要结构永磁直流电机是一种将直流电能转换成机械能的电动机。

它的主要结构包括永磁体、转子、定子、电刷和端子等部分。

下面将从这几个方面进行详细介绍。

一、永磁体永磁直流电机的永磁体通常采用稀土永磁材料或钴磁铁氧体材料制成。

这些材料具有高磁导率和较高的剩磁，可以提供强大的磁场，使电机具有较高的输出功率和效率。

永磁体通常呈环形，固定在电机的转子外侧，通过磁场与定子产生转矩。

二、转子转子是永磁直流电机的旋转部分，它由轴、铁芯和绕组组成。

铁芯通常由硅钢片叠压而成，以降低铁损。

绕组通常采用导线绕制在铁芯上，根据不同的电机类型和性能要求，绕组的形式和连接方式也有所不同。

转子通过与永磁体之间产生的磁场相互作用，从而实现电能到机械能的转换。

三、定子定子是永磁直流电机的静止部分，它的主要结构包括铁芯和绕组。

铁芯通常也是由硅钢片叠压而成，以降低铁损。

绕组通常采用导线绕制在铁芯上，并与电刷相连。

当电流通过定子绕组时，产生的磁场与永磁体的磁场相互作用，从而产生力矩，驱动转子旋转。

四、电刷永磁直流电机的电刷通常由碳材料制成，它们与转子的集电环相接触，传递电流到定子绕组。

由于电刷与集电环之间存在摩擦和磨损，因此电刷通常需要定期更换。

电刷的质量和接触情况直接影响永磁直流电机的性能和寿命。

五、端子永磁直流电机的端子是电机的外部引出接口，用于连接外部电源和负载。

通常有两个端子用于接入电源，两个端子用于连接负载。

端子的数量和形式根据具体的电机类型和应用需求可能会有所不同。

综上所述，永磁直流电机的主要结构包括永磁体、转子、定子、电刷和端子等部分。

这些部分相互作用，共同实现了电能到机械能的转换，并为电机的运行提供了基础。

对永磁直流电机的结构有清晰的了解可以帮助我们更好地理解其工作原理和能力，从而更好地进行选型和应用。

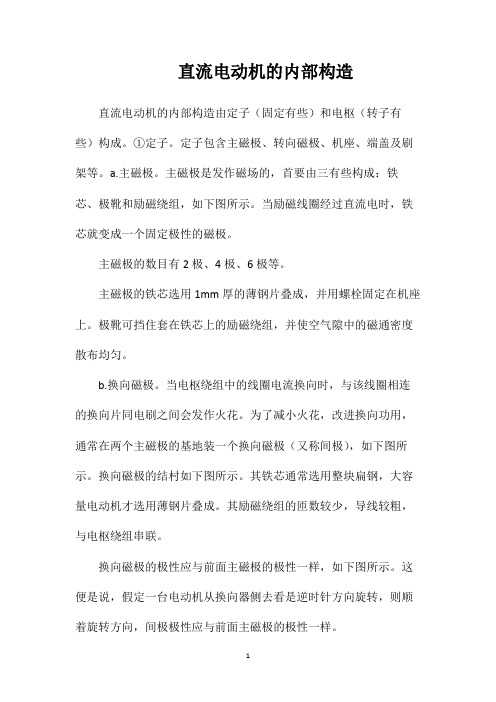

直流电动机的内部构造直流电动机的内部构造由定子（固定有些）和电枢（转子有些）构成。

①定子。

定子包含主磁极、转向磁极、机座、端盖及刷架等。

a.主磁极。

主磁极是发作磁场的，首要由三有些构成：铁芯、极靴和励磁绕组，如下图所示。

当励磁线圈经过直流电时，铁芯就变成一个固定极性的磁极。

主磁极的数目有2极、4极、6极等。

主磁极的铁芯选用1mm厚的薄钢片叠成，并用螺栓固定在机座上。

极靴可挡住套在铁芯上的励磁绕组，并使空气隙中的磁通密度散布均匀。

b.换向磁极。

当电枢绕组中的线圈电流换向时，与该线圈相连的换向片同电刷之间会发作火花。

为了减小火花，改进换向功用，通常在两个主磁极的基地装一个换向磁极（又称间极），如下图所示。

换向磁极的结村如下图所示。

其铁芯通常选用整块扁钢，大容量电动机才选用薄钢片叠成。

其励磁绕组的匝数较少，导线较粗，与电枢绕组串联。

换向磁极的极性应与前面主磁极的极性一样，如下图所示。

这便是说，假定一台电动机从换向器侧去看是逆时针方向旋转，则顺着旋转方向，间极极性应与前面主磁极的极性一样。

C．机座。

机座除了起支持悉数电动机的效果外，仍是磁路的一有些。

因为钢比铸铁的导磁功用好，所以机座大多选用钢板焊接或铸钢制成。

d.端盖。

电动机机座的两头各装一个端盖，用以维护电动机免受外界危害，一同支持轴承，固定刷架。

端盖通常用铸铁制成。

e.刷架。

刷架是将电源的直流电引人旋转电枢的一个首要部件，由刷杆座、刷杆、刷握和电刷等构成，如下图所示。

刷杆座固定在端盖上。

刷杆固定在刷杆座上。

刷杆的根数与主磁极的数目持平。

每根刷杆上装有一个或几个刷握，视电动机的容量巨细而定。

电刷插在刷握中。

电刷的顶上有一块绷簧压板，使电刷在换向器上坚持必定的触摸压力。

②电枢。

电枢首要包含电枢铁芯、电枢绕组、换向器、电扇及转轴等，如下图所示。

图4-87刷架的构造暗示图图4-88电枢暗示图a.电枢铁芯。

电枢铁芯选用0．5mm的硅钢片叠成。

硅钢片的双面涂有绝缘漆，先冲成电枢冲片，然后再叠压成铁芯。

初三物理直流电机结构与原理解析直流电机是一种将电能转化为机械能的电动机。

它的结构和原理相对简单，但是却广泛应用于各个领域，包括工业、交通以及家用电器等。

本文将对初三物理直流电机的结构和原理进行解析。

一、结构解析直流电机的结构主要包括电源、定子、转子、磁极和电刷等几个关键部分。

1. 电源：直流电机的电源通常为直流电源，可以是电池或者直流稳压电源。

这个电源提供了所需的直流电流。

2. 定子：定子是直流电机的固定部分，通常由绕组和铁芯组成。

绕组是由导线绕在铁芯上形成，定子的绕组通常为可与电源相连的电线。

3. 转子：转子是直流电机的旋转部分，通常由铁芯和线圈组成。

铁芯负责提供磁导路径，线圈通常为绕组，它连接在电刷上。

4. 磁极：直流电机中的磁极通常由永磁体或电磁铁组成。

磁极产生一个稳定的磁场，与转子上的线圈产生相互作用。

5. 电刷：电刷通常由碳和金属制成，与电机的转子相连。

它的作用是使电流能够流经转子上的线圈，从而产生旋转力矩。

二、原理解析直流电机的工作原理可以归结为三个基本原理，即劳伦兹力、电磁感应和电磁力。

1. 劳伦兹力：当直流电流通过转子上的线圈时，线圈内会产生一个磁场。

根据劳伦兹力定律，磁场与电流之间会相互作用，产生一个力矩。

这个力矩会使转子开始旋转。

2. 电磁感应：当直流电机运转时，转子的旋转会导致磁场的变化。

根据电磁感应定律，线圈会产生感应电动势。

这个感应电动势会与外加电源提供的电压相抵消，从而使电流维持在一个稳定的值。

3. 电磁力：在直流电机中，电流通过转子的线圈时，会产生一种力矩。

这个力矩会使转子不断旋转，并带动机械装置的运动。

三、应用解析直流电机由于结构简单、使用方便等特点，被广泛应用于各种领域。

1. 工业应用：直流电机可以用于驱动各种工业设备，如机械制造、自动化生产线等。

其结构紧凑，运行可靠，适合于高速运动和精确定位。

2. 交通应用：直流电机被用于交通工具，例如电动汽车、电动自行车等。

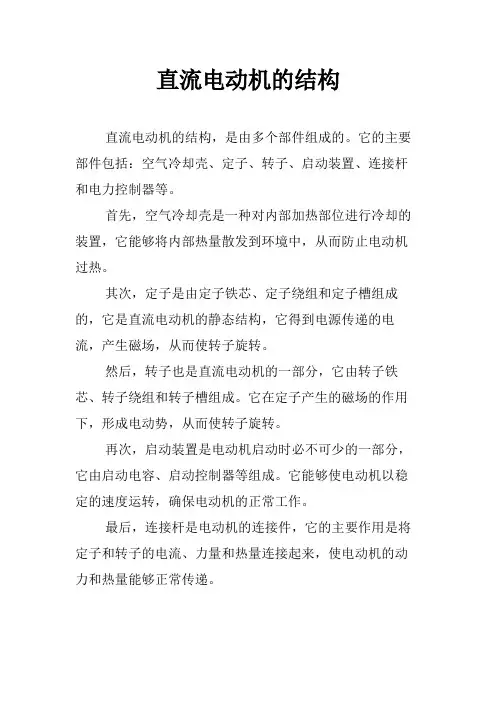

直流电动机的结构
直流电动机的结构，是由多个部件组成的。

它的主要部件包括：空气冷却壳、定子、转子、启动装置、连接杆和电力控制器等。

首先，空气冷却壳是一种对内部加热部位进行冷却的装置，它能够将内部热量散发到环境中，从而防止电动机过热。

其次，定子是由定子铁芯、定子绕组和定子槽组成的，它是直流电动机的静态结构，它得到电源传递的电流，产生磁场，从而使转子旋转。

然后，转子也是直流电动机的一部分，它由转子铁芯、转子绕组和转子槽组成。

它在定子产生的磁场的作用下，形成电动势，从而使转子旋转。

再次，启动装置是电动机启动时必不可少的一部分，它由启动电容、启动控制器等组成。

它能够使电动机以稳定的速度运转，确保电动机的正常工作。

最后，连接杆是电动机的连接件，它的主要作用是将定子和转子的电流、力量和热量连接起来，使电动机的动力和热量能够正常传递。

另外，电力控制器是电动机的重要部件，它的作用是根据电动机的工作要求，控制电源的输出电流大小，从而控制电动机的转速、输出力矩大小等。

上述就是直流电动机的结构，它由多个部件组成，这些部件能够保证电动机正常地运行，并不断满足用户的负载要求。

电动机直流和交流内部结构
电动机直流和交流内部结构略有不同，下面以直流电机为例进行介绍：
- 分解结构：电机中不动的部分叫定子，定子就是两侧的永磁铁，它们安装在电机外壳的边缘内。

中间的电枢也被称为转子，转子就是能转动的部分，中轴从中间穿过，然后从电机后部伸出。

在电枢上安装了换向器，它们之间有缝隙。

在换向器两侧有两个电刷，电刷内部有弹簧，能一直使电刷与换向器保持接触，电流通过电刷和换向器流向电枢。

- 整体结构：两侧的永磁铁是电机中不动的部分，被称为定子。

中间的电枢能转动，被称为转子。
