第2章直流电机详解

第二章直流电机内容提要一、直流电机的工作原理1、皮—萨电磁定律f=其方向用左手定则确定。

Bil2、直流电机电枢绕组内电流是交变的，直流电机具有可逆性。

二、直流电机的绕组1、绕组的基本形式：单迭绕组和单波绕组。

2、单迭绕组的特点a=a为支路对数，p为磁极对数。

p3、单波绕组的特点=a a为支路对数，即单波绕组的支路对数与磁极对数无关，总等于1。

1三、直流电机的励磁方式1、直流电机的励磁方式：分为他励、并励、串励和复励。

2、他励直流电机他励直流电机是一种励磁绕组与电枢绕组无联结关系，而由其它直流电源对励磁绕组供电的直流电机，励磁电流与电枢电流无关。

3、串励直流电机串励直流电机的励磁绕组与电枢绕组串联，电机的电枢电流与励磁电流相等。

4、并励直流电机并励直流电机的励磁绕组与电枢绕组并联，励磁绕组上所加的电压就是电枢两端的电压。

5、复励直流电机复励直流电机的主磁极上装有两个励磁绕组，一个与电枢电路并联(称为并励绕组)，然后再和另一个励磁绕组串联(称为串励绕组)。

也可以一个励磁绕组与电枢绕组串联后，再和另一个励磁绕组并联。

四、直流电机的磁场和电枢反应1、直流电机的主磁路分为五段：定子、转子之间的气隙；电枢齿；电枢磁轭；主磁路和定子磁轭。

2、直流电机的空载磁场空载时，气隙磁场仅由主磁极上的励磁磁动势建立。

电机磁路中磁通数值不大时，磁动势随磁通成正比例地增加；当磁通达到一定数值后，磁动势的增加比磁通增加得快，磁化曲线呈饱和特性。

3、直流电机负载时的磁场及电枢反应(1)负载时气隙磁场发生了畸变；(2)呈去磁作用；五、并励直流电动机的基本方程感应电动势 n C E e a ϕ=电磁转矩 a T em I C T ϕ=转矩方程 02T T T em +=电动势平衡方程 a a a R I E U +=功率平衡方程 N N N N I U P η= n T T I E p em em a a em 602π=Ω== N Fe c m ec Cuf Cua P p p p p p P +++++=1六、直流电动机的工作特性1、并励直流电动机的工作特性(1)转速特性 当fN f N I I U U ==,时，()a I f n =的关系曲线。

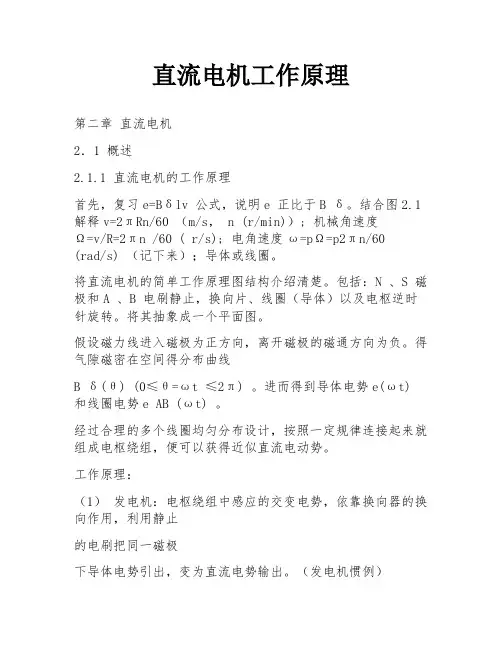

直流电机工作原理第二章直流电机2．1 概述2.1.1 直流电机的工作原理首先，复习e=Bδlv 公式，说明e 正比于B δ。

结合图2.1解释v=2πRn/60 （m/s， n (r/min)）; 机械角速度Ω=v/R=2πn /60 ( r/s); 电角速度ω=pΩ=p2πn/60(rad/s) （记下来）；导体或线圈。

将直流电机的简单工作原理图结构介绍清楚。

包括：N 、S 磁极和A 、B 电刷静止，换向片、线圈（导体）以及电枢逆时针旋转。

将其抽象成一个平面图。

假设磁力线进入磁极为正方向，离开磁极的磁通方向为负。

得气隙磁密在空间得分布曲线B δ(θ) (0≤θ=ωt ≤2π) 。

进而得到导体电势e(ωt) 和线圈电势e AB (ωt) 。

经过合理的多个线圈均匀分布设计，按照一定规律连接起来就组成电枢绕组，便可以获得近似直流电动势。

工作原理：（1）发电机：电枢绕组中感应的交变电势，依靠换向器的换向作用，利用静止的电刷把同一磁极下导体电势引出，变为直流电势输出。

（发电机惯例）（2）电动机：通过电刷和换向器的共同作用，使得同磁极下的导体边流过的电流方向不变，导体受力方向不变，进而产生方向恒定的电磁转矩，使电机连续转动。

结论：（1）电机内部（电刷为界），线圈中产生的感应电势、流过的电流是交流量。

（2）电机外部（电刷两端），电动机运行外加直流电；发电机运行输出直流电（3）从原理上讲，同一台电机既可以作电动机运行又可以作发电机运行，是可逆的。

（4）电动机惯例发电机惯例u Motor uGenerator2．1．2 直流电机的主要结构部件定子——起机械支撑，产生磁场的作用机座、端盖、电刷、轴承直流电机结构气隙——耦合磁场转子——产生电磁转矩、产生感应电势电枢铁心和电枢绕组换向器、转轴、风扇 2．1．3 直流电机的额定值额定值：指电机正常运行时各物理量的数值。

此时亦称电机满载运行。

否则为欠载或过载额定功率：指输出功率W, kW。

第二章直流电机2.1直流电机的基本工作原理及结构一、基本工作原理（一）直流电机的构成（1）定子：主磁极、换向磁极、机座、端盖、电刷装置；（2）转子：电枢铁心、电枢绕组、换向装置、风扇、转轴（3）气隙**注意：同步电机—旋转磁极式；直流电机—旋转电枢式。

1.直流发电机的工作原理：实质上是一台装有换向装置的交流发电机；（1）原理：导体切割磁力线产生感应电动势（2）特点：e=BLV；a、电枢绕组中电动势是交流电动势b、由于换向器的整流作用，电刷间输出电动势为直流（脉振）电动势c、电枢电动势——原动势；电磁转矩——阻转矩（与T、n反向）2.直流电动机的工作原理：实质上是一台装有换向装置的交流电动机；（1）原理：带电导体在磁场中受到电磁力的作用并形成电磁转矩，推动转子转动起来（2）特点：f=BiLa、外加电压并非直接加于线圈，而是通过电刷和换向器再加到线圈b、电枢导体中的电流随其所处磁极极性的改变方向，从而使电磁转矩的方向不变。

c、电枢电动势——反电势（与I反向）；电磁转矩——驱动转矩（与n同向）**说明：直流电机是可逆的，它们实质上是具有换向装置的交流电机。

3、脉动的减小——电枢绕组由许多线圈串联组成（二）直流电机的基本结构1、主磁极——建立主磁场（N、S交替排列）a、主极铁心——磁路，由1.0~1.5mm厚钢板构成b、励磁绕组——电路、由电磁线绕制2、机座——磁路的一部分（支承）框架，钢板焊接或铸刚3.电枢铁心——磁路，0.5mm厚硅钢片叠压而成（外圆冲槽）4.电枢绕组——电路。

电磁线绕制（闭合回路，由电刷分成若干支路）换向器——换向片间相互绝缘（用云母或塑料）电刷装置a、电刷——石墨或金属石墨b、刷握、刷杆、连线（铜丝辨）5.换向极——改善换向，由铁心、绕组构成（放置于主极之间或绕组与电枢绕组串联）（三）励磁方式1.定义：主磁极的激磁绕组所取得直流电源的方式；2.分类：以直流发电机为例分为：他励式和自励式（包括并励式、串励式和复励式）他励：激磁电流较稳定；并励：激磁电流随电枢端电压而变；串励：激磁电流随负载而变，由于激磁电流大，激磁绕组的匝数少而导线截面积较大；复励：以并激绕组为主，以串激绕组为辅。
