国标-沥青针入度仪校准规范

沥青针入度试验

1．试验目的

沥青针入度是在规定温度（25C）和规定时间（5s）内，附加一 定重量的标准针（IOOg）垂直贯入沥青试样中的深度，单位为 0. 01mm。通过针入度的测定掌握不同沥青的粘稠度以及进行沥青标 号的划分。

2．试验仪器设备

（1） 针人度仪： 凡能保证针和针连杆在无明显摩擦下垂直运动，并

能指示针贯人深度准确至0.01mm的仪器均可使用。它的组成部分有 拉杆、刻度盘、按钮、针连杆组合件，总质量为 100±0.05g ,调节

试样高度的升降操作机件， 调节针入度仪水平的螺旋， 可自由转动调 节距离的悬臂。

当为自动针入度仪时， 其基本要求相同， 但应附有对计时装置的 校正检验方法，以经常校验。

（2） 标准针：由硬化回火的不锈钢制成，洛氏硬度 HRC54〜60,针 及针杆总质量2.5 ± 0. 5g,针杆上打印有号码标志，应对针妥善保管， 防止碰撞针尖,使用过程中应当经常检验, 并附有计量部门的检验单。

（3） 盛样皿：金属制的圆柱形平底容器。小盛样皿的内径 55mm, 深35mm（适用于针人度小于 200 ）;大盛样皿内径70mm ,深45mm

（适用于针入度 200〜350 ） ；对针人度大于 350 的试祥需使用特殊

盛样皿，其深度不小于 60mm ，试样体积不少于 125mL 。

4）恒温水槽：容量不少于 10L ，控温精度为± 0.1 C 。水中应设 有

一带孔的搁板(台) ，位于水面下不少于 100mm ，距水槽底不得 少于

50mm 处。

(5) 平底玻璃皿：容量不少于1L ,深度不少于80mm。内设有一 不锈钢三脚支架，能使盛样皿稳定。

(6) 温度计：OC〜50C ,分度0.1 C。

(7) 秒表，分度 0.1s。

( 8)盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。

( 9)溶剂：三氯乙烯等。

( 10)其它：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。

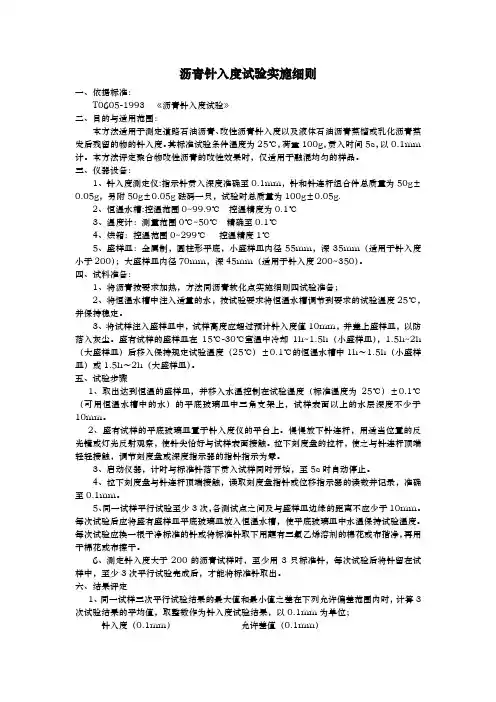

沥青针入度试验实施细则

一、依据标准：

T0605-1993 《沥青针入度试验》

二、目的与适用范围：

本方法适用于测定道路石油沥青、改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留的物的针入度。其标准试验条件温度为25℃，荷重100g，贯入时间5s，以0.1mm计。本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。

三、仪器设备：

1、针入度测定仪:指示针贯入深度准确至0.1mm，针和针连杆组合件总质量为50g±0.05g，另附50g±0.05g砝码一只，试验时总质量为100g±0.05g.

2、恒温水槽:控温范围0~99.9℃ 控温精度为0.1℃

3、温度计：测量范围0℃~50℃ 精确至0.1℃

4、烘箱：控温范围0~299℃ 控温精度1℃

5、盛样皿：金属制，圆柱形平底，小盛样皿内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200~350）。

四、试料准备：

1、将沥青按要求加热，方法同沥青软化点实施细则四试验准备；

2、将恒温水槽中注入适量的水，按试验要求将恒温水槽调节到要求的试验温度25℃，并保持稳定。

3、将试样注入盛样皿中，试样高度应超过预计针入度值10mm，并盖上盛样皿，以防落入灰尘。盛有试样的盛样皿在15℃-30℃室温中冷却1h~1.5h（小盛样皿），1.5h~2h（大盛样皿）后移入保持规定试验温度（25℃）±0.1℃的恒温水槽中1h～1.5h（小盛样皿）或1.5h～2h（大盛样皿）。

五、试验步骤

1、取出达到恒温的盛样皿，并移入水温控制在试验温度（标准温度为25℃）±0.1℃（可用恒温水槽中的水）的平底玻璃皿中三角支架上，试样表面以上的水层深度不少于10mm。

2、盛有试样的平底玻璃皿置于针入度仪的平台上。慢慢放下针连杆，用适当位置的反光镜或灯光反射观察，使针尖恰好与试样表面接触。拉下刻度盘的拉杆，使之与针连杆顶端轻轻接触，调节刻度盘或深度指示器的指针指示为零。

T0604-2011沥青针入度试验

1目的与适用范围

本方法适用于测定道路石油沥青、改性沥青针入以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。以0.1mm计。其标准试验条件为温度25℃，荷重100g，贯入时间5s。针入度指数IP用以描述沥青的温度敏感性，宜在15℃、25℃、30℃3个或3个以上温度条件下测定，若30℃时的针入度值过大，可采用5℃代替。当量软化点T800是相当于沥青针入度为800时的温度，用以评价沥青的高温稳定性。当量脆点T1.2是相当于沥青针入度1.2时的温度，用以评价沥青的低温抗压裂性能。

2仪具与材料技术要求

2.1 针入度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度准确至0.1mm的仪器均可使用。针和针连杆组合件总质量为50g±0.05g，另附50g±0.05g砝码一只，试验时总质量为100g±0.05g。当采用其它试验条件时，应在试验结果中注明。仪器设有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。仪器设有针连杆制动按钮，使针连杆可自由下落。针

连杆易于装拆，以便检查其质量。仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯炮，借以观察针尖与试样表面接触情况。且应对自动装置的准确性经常校验。当采用其他试验条件时，应在试验结果中注明。

5.2.2 标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54～60，表面粗糙度Ra0.2µm～0.2µm，针及针杆总质量2.5g±0.05g，针杆上应打印有号码标志，针应设有固定用装置盒（筒），以免碰撞针尖，每根针必须附有计量部门的检验单，并定期进行检验。

5.2.3 盛样皿：金属制，圆柱形平底。小盛样皿的内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200～350）；对针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm，试样体积不少于125ml。

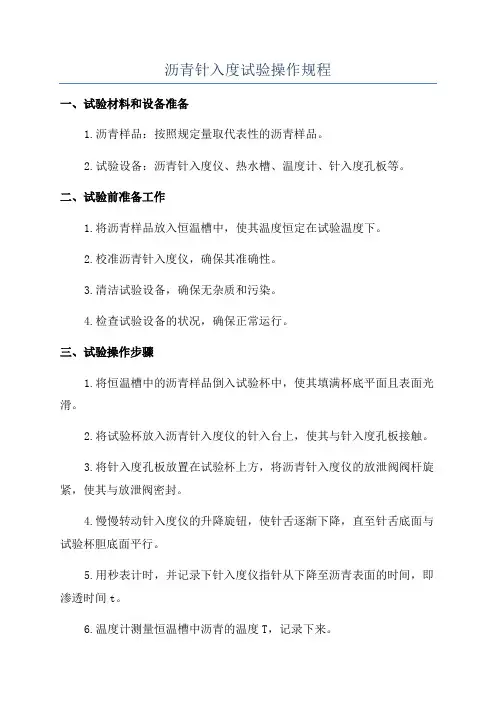

沥青针入度试验操作规程

一、试验材料和设备准备

1.沥青样品：按照规定量取代表性的沥青样品。

2.试验设备：沥青针入度仪、热水槽、温度计、针入度孔板等。

二、试验前准备工作

1.将沥青样品放入恒温槽中，使其温度恒定在试验温度下。

2.校准沥青针入度仪，确保其准确性。

3.清洁试验设备，确保无杂质和污染。

4.检查试验设备的状况，确保正常运行。

三、试验操作步骤

1.将恒温槽中的沥青样品倒入试验杯中，使其填满杯底平面且表面光滑。

2.将试验杯放入沥青针入度仪的针入台上，使其与针入度孔板接触。

3.将针入度孔板放置在试验杯上方，将沥青针入度仪的放泄阀阀杆旋紧，使其与放泄阀密封。

4.慢慢转动针入度仪的升降旋钮，使针舌逐渐下降，直至针舌底面与试验杯胆底面平行。

5.用秒表计时，并记录下针入度仪指针从下降至沥青表面的时间，即渗透时间t。

6.温度计测量恒温槽中沥青的温度T，记录下来。 7.关闭沥青针入度仪的放泄阀，旋紧其阀杆，使其与放泄阀密封。

8.迅速把试验杯取出，将试验杯倾斜，使其中的沥青流向试验杯胆口，记录下沥青的流动距离L。

9.根据渗透时间t和流动距离L计算出沥青针入度值（入度值=√t/L）。

四、数据处理

1.将得到的沥青针入度值进行统计分析，计算平均值和标准差。

2.将得到的结果与标准要求进行比较，判断沥青的质量是否合格。

五、试验注意事项

1.沥青针入度试验需要在恒定温度下进行，且试验过程中温度要保持稳定。

2.试验杯、针入度孔板等试验设备应保持清洁，以免影响试验结果。

3.在操作试验设备时要注意安全，避免发生意外事故。

4.试验前应先对设备进行校准，以确保试验结果的准确性。

5.对于不同类型的沥青，其试验温度应根据具体情况进行调整，以保证试验结果的可靠性。

以上是沥青针入度试验的操作规程，通过按照规定的步骤和要求进行操作，可以获得准确可靠的试验结果，评估沥青的质量状况。

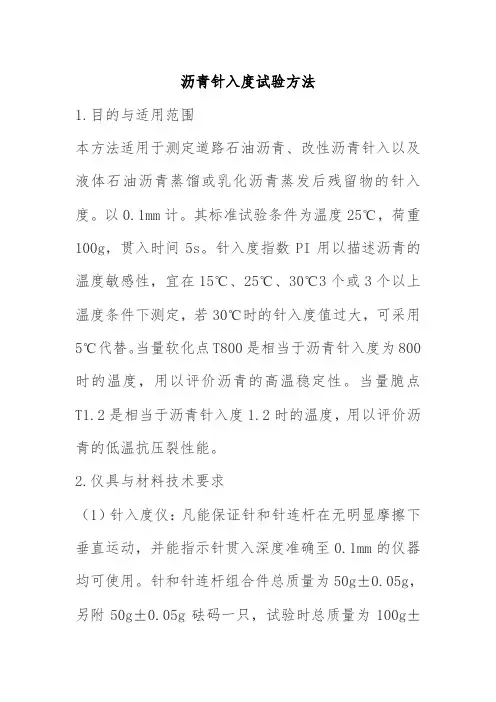

沥青针入度试验方法

1.目的与适用范围

本方法适用于测定道路石油沥青、改性沥青针入以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。以0.1mm计。其标准试验条件为温度25℃，荷重100g，贯入时间5s。针入度指数PI用以描述沥青的温度敏感性，宜在15℃、25℃、30℃3个或3个以上温度条件下测定，若30℃时的针入度值过大，可采用5℃代替。当量软化点T800是相当于沥青针入度为800时的温度，用以评价沥青的高温稳定性。当量脆点T1.2是相当于沥青针入度1.2时的温度，用以评价沥青的低温抗压裂性能。

2.仪具与材料技术要求

（1）针入度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度准确至0.1mm的仪器均可使用。针和针连杆组合件总质量为50g±0.05g，另附50g±0.05g砝码一只，试验时总质量为100g±0.05g。当采用其它试验条件时，应在试验结果中注明。仪器设有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。仪器设有针连杆制动按钮，使针连杆可自由下落。针

连杆易于装拆，以便检查其质量。仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯炮，借以观察针尖与试样表面接触情况。且应对自动装置的准确性经常校验。当采用其他试验条件时，应在试验结果中注明。

（2） 标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54～60，表面粗糙度Ra0.2µm～0.2µm，针及针杆总质量2.5g±0.05g，针杆上应打印有号码标志，针应设有固定用装置盒（筒），以免碰撞针尖，每根针必须附有计量部门的检验单，并定期进行检验。

（3）盛样皿：金属制，圆柱形平底。小盛样皿的内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200～350）；对针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm，试样体积不少于125ml。

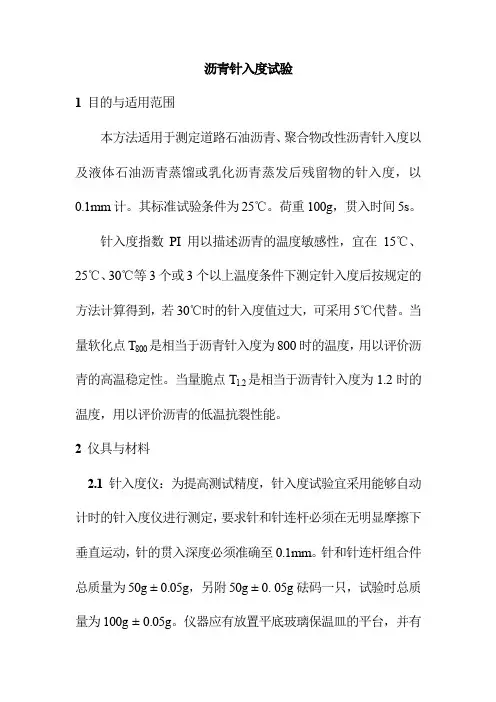

沥青针入度试验

1 目的与适用范围

本方法适用于测定道路石油沥青、聚合物改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度，以0.1mm计。其标准试验条件为25℃。荷重100g，贯入时间5s。

针入度指数PI用以描述沥青的温度敏感性，宜在15℃、25℃、30℃等3个或3个以上温度条件下测定针入度后按规定的方法计算得到，若30℃时的针入度值过大，可采用5℃代替。当量软化点T800是相当于沥青针入度为800时的温度，用以评价沥青的高温稳定性。当量脆点T1.2是相当于沥青针入度为1.2时的温度，用以评价沥青的低温抗裂性能。

2 仪具与材料

2.1 针入度仪：为提高测试精度，针入度试验宜采用能够自动计时的针入度仪进行测定，要求针和针连杆必须在无明显摩擦下垂直运动，针的贯入深度必须准确至0.1mm。针和针连杆组合件总质量为50g ± 0.05g，另附50g ± 0. 05g砝码一只，试验时总质量为100g ± 0.05g。仪器应有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。应有针连杆制动按钮，使针连杆可自由下落。针连杆应易于装拆，以便检查其质量。仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯泡，借以观察针尖与试样表面接触情况。且应对自动装置的准确性经常校验。当采用其它试验条件时，应在试验结果中注明。

2.2 标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54~60，表面粗糙度Ra0.2~0.3μm，针及针杆总质量2.5g ± 0.05g。针杆上应打印有号码标志。针应设有固定用装置盒(筒)，以免碰撞针尖，每根针必须附有计量部门的检验单，并定期进行检验.

2.3 盛样皿：金属制，圆柱形平底。小盛样皿的内径55mm,深35mm(适用于针人度小于200)；大盛样皿内径70mm，深45mm(适用于针入度为200~350的试样）；对针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm ,试样体积不少于125mL。

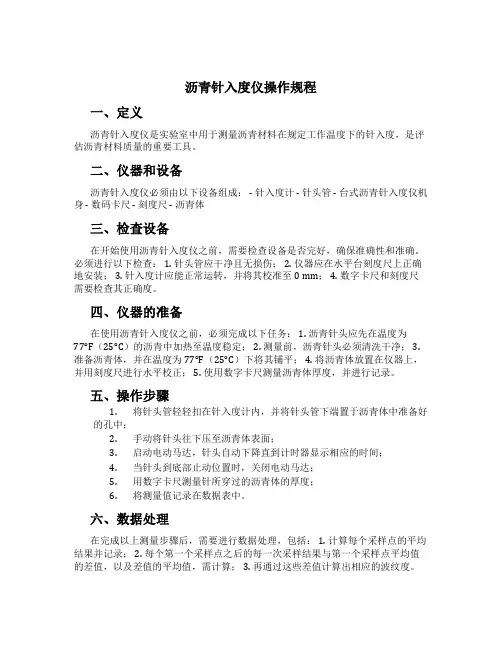

沥青针入度仪操作规程

一、定义

沥青针入度仪是实验室中用于测量沥青材料在规定工作温度下的针入度，是评估沥青材料质量的重要工具。

二、仪器和设备

沥青针入度仪必须由以下设备组成： - 针入度计 - 针头管 - 台式沥青针入度仪机身 - 数码卡尺 - 刻度尺 - 沥青体

三、检查设备

在开始使用沥青针入度仪之前，需要检查设备是否完好，确保准确性和准确。必须进行以下检查： 1. 针头管应干净且无损伤； 2. 仪器应在水平台刻度尺上正确地安装； 3. 针入度计应能正常运转，并将其校准至0 mm； 4. 数字卡尺和刻度尺需要检查其正确度。

四、仪器的准备

在使用沥青针入度仪之前，必须完成以下任务： 1. 沥青针头应先在温度为77°F（25°C）的沥青中加热至温度稳定； 2. 测量前，沥青针头必须清洗干净； 3.

准备沥青体，并在温度为77°F（25°C）下将其铺平； 4. 将沥青体放置在仪器上，并用刻度尺进行水平校正； 5. 使用数字卡尺测量沥青体厚度，并进行记录。

五、操作步骤

1. 将针头管轻轻扣在针入度计内，并将针头管下端置于沥青体中准备好的孔中；

2. 手动将针头往下压至沥青体表面；

3. 启动电动马达，针头自动下降直到计时器显示相应的时间；

4. 当针头到底部止动位置时，关闭电动马达；

5. 用数字卡尺测量针所穿过的沥青体的厚度；

6. 将测量值记录在数据表中。

六、数据处理

在完成以上测量步骤后，需要进行数据处理，包括： 1. 计算每个采样点的平均结果并记录； 2. 每个第一个采样点之后的每一次采样结果与第一个采样点平均值的差值，以及差值的平均值，需计算； 3. 再通过这些差值计算出相应的波纹度。 七、注意事项

1. 操作人员必须佩戴手套和护眼镜，避免因针头操作不当而造成伤害；

2. 针入度仪应经过常规维护，并保持干净和可用状态；

3. 在操作过程中，应仔细记录所有数据和任何异常；

4. 操作人员必须熟悉并遵守所有操作程序和安全措施；

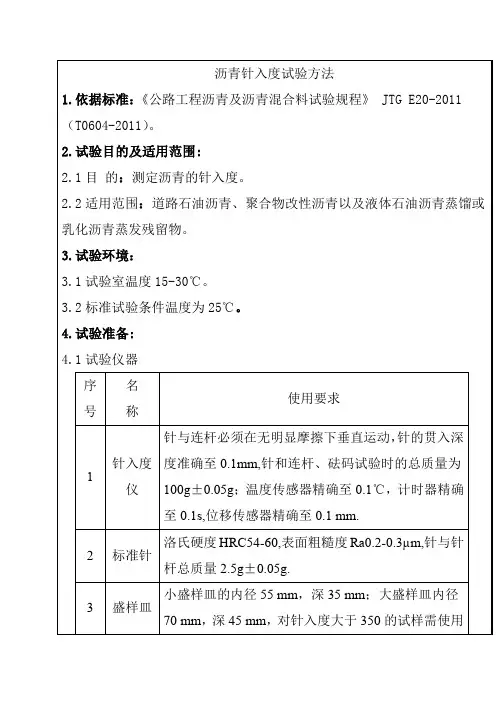

沥青针入度试验方法

1.依据标准：《公路工程沥青及沥青混合料试验规程》 JTG E20-2011（T0604-2011）。

2.试验目的及适用范围:

2.1目 的：测定沥青的针入度。

2.2适用范围：道路石油沥青、聚合物改性沥青以及液体石油沥青蒸馏或乳化沥青蒸发残留物。

3.试验环境：

3.1试验室温度15-30℃。

3.2标准试验条件温度为25℃。

4.试验准备:

4.1试验仪器

序号 名

称 使用要求

1 针入度仪 针与连杆必须在无明显摩擦下垂直运动，针的贯入深度准确至0.1mm,针和连杆、砝码试验时的总质量为100g±0.05g；温度传感器精确至0.1℃，计时器精确至0.1s,位移传感器精确至0.1 mm.

2 标准针 洛氏硬度HRC54-60,表面粗糙度Ra0.2-0.3µm,针与针杆总质量2.5g±0.05g.

3 盛样皿 小盛样皿的内径55 mm，深35 mm；大盛样皿内径70 mm，深45 mm，对针入度大于350的试样需使用

第 1 页 共 6 页 沥青针入度操作规程有哪些（4篇）

（经典版）

编制人：__________________

审核人：__________________

审批人：__________________

编制单位：__________________

编制时间：____年____月____日

序言

下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!

并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!

Download tips: This document is carefully compiled by this editor. I

hope that after you download it, it can help you solve practical problems.

The document can be customized and modified after downloading, please adjust

and use it according to actual needs, thank you!

Moreover, our store provides various types of classic sample texts, such

as work reports, contract agreements, insights, speeches, rules and

regulations, job responsibilities, operating procedures, plans, blessings,

and other sample texts. If you want to learn about different sample formats

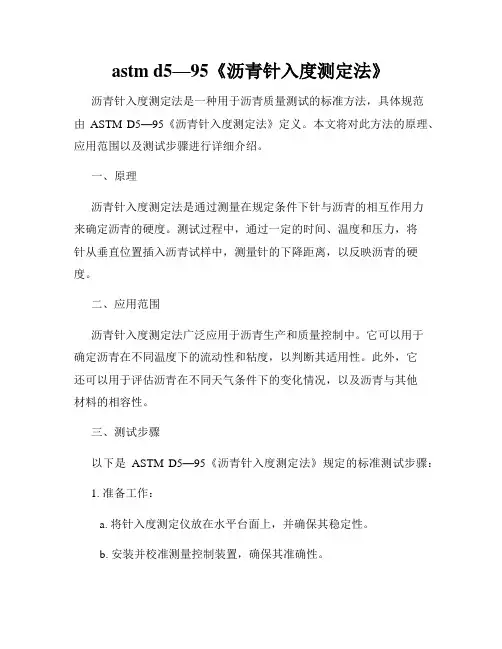

astm d5—95《沥青针入度测定法》

沥青针入度测定法是一种用于沥青质量测试的标准方法，具体规范由ASTM D5—95《沥青针入度测定法》定义。本文将对此方法的原理、应用范围以及测试步骤进行详细介绍。

一、原理

沥青针入度测定法是通过测量在规定条件下针与沥青的相互作用力来确定沥青的硬度。测试过程中，通过一定的时间、温度和压力，将针从垂直位置插入沥青试样中，测量针的下降距离，以反映沥青的硬度。

二、应用范围

沥青针入度测定法广泛应用于沥青生产和质量控制中。它可以用于确定沥青在不同温度下的流动性和粘度，以判断其适用性。此外，它还可以用于评估沥青在不同天气条件下的变化情况，以及沥青与其他材料的相容性。

三、测试步骤

以下是ASTM D5—95《沥青针入度测定法》规定的标准测试步骤：

1. 准备工作：

a. 将针入度测定仪放在水平台面上，并确保其稳定性。

b. 安装并校准测量控制装置，确保其准确性。 c. 准备好测试所需的沥青试样。

2. 温度设定：

a. 根据测试要求，将沥青试样加热至适当的温度。

b. 设置温度控制装置，使其保持稳定的温度。

3. 规定时间的操作：

a. 将针放置在试样上方，使其与试样接触。

b. 在规定的时间内，以规定的速度（通常为每秒5毫米）将针插入试样中。

c. 当规定时间到达时，记录针下降的距离。

4. 测试数据记录和分析：

a. 将测量到的针下降距离记录下来，并进行准确的单位转换。

b. 根据ASTM D5—95《沥青针入度测定法》中给出的计算公式，将数据转换为ASTM针入度单位。

5. 结果判读：

a. 将测试结果与相应标准进行比较，以判断沥青的硬度是否符合要求。

b. 在测试报告中记录测试数据和结论。 通过以上测试步骤，按照ASTM D5—95《沥青针入度测定法》进行沥青质量测试，可以有效地评估沥青的硬度和流动性，为沥青制品的生产和应用提供科学、准确的依据。

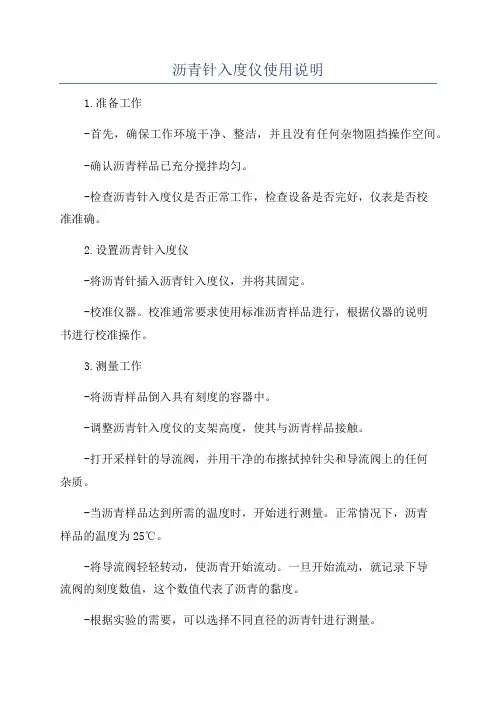

沥青针入度仪使用说明

1.准备工作

-首先，确保工作环境干净、整洁，并且没有任何杂物阻挡操作空间。

-确认沥青样品已充分搅拌均匀。

-检查沥青针入度仪是否正常工作，检查设备是否完好，仪表是否校准准确。

2.设置沥青针入度仪

-将沥青针插入沥青针入度仪，并将其固定。

-校准仪器。校准通常要求使用标准沥青样品进行，根据仪器的说明书进行校准操作。

3.测量工作

-将沥青样品倒入具有刻度的容器中。

-调整沥青针入度仪的支架高度，使其与沥青样品接触。

-打开采样针的导流阀，并用干净的布擦拭掉针尖和导流阀上的任何杂质。

-当沥青样品达到所需的温度时，开始进行测量。正常情况下，沥青样品的温度为25℃。

-将导流阀轻轻转动，使沥青开始流动。一旦开始流动，就记录下导流阀的刻度数值，这个数值代表了沥青的黏度。

-根据实验的需要，可以选择不同直径的沥青针进行测量。 4.数据处理

-将测得的黏度数据记录下来，并做好标记。

-如果有多个沥青样品需要测量，先将仪器清洗干净，并确定沥青样品的温度恢复到25℃。

5.仪器维护与清洁

-每次使用完毕后，应立即将仪器进行清洗，避免沥青样品残留在仪器内部。

-使用干净的布擦拭仪器的外表面，确保仪器保持干燥和干净。

-定期检查设备是否正常工作，确保仪器的准确性。

总结：

沥青针入度仪是一种用于测量沥青和其他粘稠物质黏度的仪器。通过准备工作、设置仪器、进行测量、数据处理和仪器维护与清洁等步骤，可以正确地使用沥青针入度仪，并获得准确的测量结果。在使用仪器前，要仔细阅读并理解仪器的使用说明书，以确保正确操作仪器，保证测试结果的准确性。

T0604-201l 沥青针入度试验

1 目的与适用范围

本方法适用于测定道路石油沥青、聚合物改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度,以0.lmm计。其标准试验条件为温度25℃,荷重100g,贯入时间5s。

针人度指数 PI用以描述沥青的温度敏感性,宜在15℃、25℃、30℃等3个或3个以上温度条件下测定针人度后按规定的方法计算得到,若30℃时的针人度值过大,可采用5℃代替。当量软化点T800是相当于沥青针入度为800时的温度,用以评价沥青的高温稳定性。当量脆点T1.2是相当于沥青针入度为1.2时的温度,用以评价沥青的低温抗裂性能。

2 仪具与材料技术要求

2.1 针入度仪:为提高测试精度,针人度试验宜采用能够自动计时的针入度仪进行测定,要求针和针连杆必须在无明显摩擦下垂直运动,针的贯入深度必须准确至0.1 mm。针和针连杆组合件总质量为50g±0.05g,另附50g± 0.05g砝码一只,试验时总质量为10Og±0.05g。仪器应有放置平底玻璃保温皿的平台,并有调节水平的装置,针连杆应与平台相垂直。应有针连杆制动按钮,使针连杆可自由下落。针连杆应易于装拆,以便检査其质量。仪器还设有可自由转动与调节距离的悬臂,其端部有一面小镜或聚光灯泡,借以观察针尖与试样表面接触情况。且应对装置的准确性经常校验。当采用其他试验条件时,应在试验结果中注明。

2.2 标准针:由硬化回火的不锈钢制成,洛氏硬度HRC54~60,表面粗糙度Ra0.2 ~

0.3µm,针及针杆总质量2.5g±0.05g。针杆上应打印有号码标志。针应设有固定用装置盒(筒),以免碰撞针尖。每根针必须附有计量部门的检验单,并定期进行检验。其尺寸及形状如图 T 0604-1所示。

2.3 盛样皿:金属制,圆柱形平底。小盛样皿的内径55mm,深35mm(适用于针入度小于200的试样)；大盛样皿内径70mm,深45mm(适用于针入度为200~ 350的试样)；对针入度大于350的试样需使用特殊盛样皿,其深度不小于60mm,容积不小于l25mL。

本手册根据国家技术监督局关于产品质量监督检验机构仪器设备自校规程编写指南的要求进行编写，

石油沥青针入度测定仪校验方法

本方法适用于新的、使用中和检修后的试验室用沥青针入度测定仪的校验。

1、概述

该仪器适用于测定石油沥青、液体石油沥青蒸馏后或乳化沥青蒸发后残留物的针入度。

以100g荷重5秒钟内在垂直方向插入沥青试样的深度以鉴定沥青硬度。

仪器由电路系统、荷重连杆、标准针、时间控制系统组成。

2、技术要求

2.1 仪器应有以下标志：名称、型号规格、制造厂、出厂编号、出厂日期等。

2。2仪器外观完好、附件齐全、并附有产品合格证书和产品使用说明书。

2。3针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度精确到0.1mm。

2.4针和连杆及附加砝码合重为100±0。05g。

2.5针长50±1mm，直径为1。00~1.02mm，针尖直径0。14～0。16mm，针尖总长5.9～6。7mm。

2.6盛样皿：内径55±1mm，深度35±1mm。

2.7恒温水槽:控温的准确度为±0。1℃.

2。8贯入时间：控制在5秒。

3、校验条件

3.1校验用的设备仪器

3.1.1分度值为0。02 mm的游标卡尺和分度值为0.001mm的外径千分尺。

3.1。2分度值为0.01g的电子天平.

3。1.3分度值为0。1秒的秒表。

3.1.4分度值为0.1℃的温度计。

3.2所校验用计量器具必须经计量检定合格，并且在计量检定有效周期内。

3.3石油沥青针入度仪应在15～30℃室温且环境清洁、无腐蚀性气体下校验.

4、校验项目和校验方法

4。1按技术要求2.1、2。2、2.3条对仪器的外观及运转情况进行检查。

4。2用分析天平对针和连杆以及附加砝码合重进行称重,测三次，求平均值,重量在100±0。05g。

4.3用游标卡尺、钢直尺测量标准针的直径和长度,并用万能角度尺测量针尖锥体角度。

4。4用万能尺测量标准针最大偏离度，测三次取平均值。

沥青针入度仪使用说明书

电脑沥青针入度仪

一、概述

沥青针入度仪是一种采用先进的数字式位移传感器，结合微电脑技术研制的测量沥青针入度测量仪器，该仪器满足GB4509－84《石油沥青针入度的测量法》，ASMD5－83/IP49－79《沥青针入度的测量法》和TO60－93《沥青针入度试验》。该仪器使用简单、方便、低温漂，适用环境范围大，实现了试验过程自动化、数字化、电脑化、为我国公路、市政、建筑、石油等领域提供了一种精度高、稳定度好、性能可靠的电脑自动化沥青试验仪器。

二、沥青针入度仪用途：

该仪器主要用于测定粘稠石油沥青，粘稠页岩沥青，及液体石油沥青，沥青材料经蒸馏或乳化后的残留物的针入度。

沥青的针入度是在规定的时间和温度下，附加一定重量的标准针垂直穿入试样的深度。

三、沥青针入度仪主要功能特点

1、四位液晶显示。

2、可以连续试验三次，自动计算试验平均值。

3、系统测试模式允许进行传感器检测和重新标定。

4、仪器工作平台可以上下在0－20mm内水平调节。 5、贯入针杆可以上下手动调节。

6、传感器超出量程自动提示。

7、可设置试验时间为5秒，15秒，30秒，60秒。

8、可外接打印机打印试验结果（SZR-7型）

9、自带加热控温系统（SZR-6/7型），温度可在0-40℃范围内任意设置。

10、带工业标准RS232C通讯接口（SZR-5/6/7选配），可以通过通讯接口操作仪器完成试验，并读取试验结果。

四、沥青针入度仪主要技术指标

1、最小分度：位移：0.01mm 时间：0.1s

2、最大量程：40mm

3、针连杆、砝码、标准针合重：100±

0.05g 150±0.05g

4、电源：AC220V±10％，50HZ

5、试验皿：金属制，平底状，尺寸为70×45 55×35（mm）

6、平底保温皿：玻璃制品，容量大于1.5L，皿深大于60mm；附放试样皿用三角架一个。

沥青针入度测定仪的参数及适用是怎样的

概述

沥青针入度测定仪是一种用于测量沥青针入度的仪器，属于沥青混合料试验设备之一。它通过测量沥青在一定温度下的针入度来评估沥青的硬度和黏性等特性，适用于沥青混合料、沥青渗透层和防水涂料等领域。

参数

沥青针入度测定仪的参数主要包括以下几个方面：

针头

沥青针入度测定仪的针头通常以不锈钢制成，长度为5cm，直径为1.3mm-1.5mm。针头的直径和长度是影响沥青针入度测定结果的重要参数，需要根据标准规定进行选择。

试验温度

沥青针入度测定仪的试验温度一般在25℃-60℃之间，根据不同的沥青材料选择不同的试验温度。较高的温度可以使沥青更加流动，导致针入度增加；而较低的温度则可以使沥青变得更加粘稠，导致针入度减小。

采样方式

沥青针入度测定仪的采样方式一般分为两种：手动采样和自动采样。手动采样需要操作人员手动操作，相对自动采样来说较为繁琐；而自动采样则可以自动完成，不需要操作人员干预。

采样量

沥青针入度测定仪的采样量通常为50g-100g，采样量越大，测定结果的可靠性越高。

适用范围

沥青针入度测定仪适用于以下领域：

沥青混合料

沥青针入度测定仪可以测量沥青混合料的针入度，评估沥青的硬度和粘性等特性，为沥青混合料的设计和生产提供参考依据。 沥青渗透层

沥青针入度测定仪可以测量沥青渗透层的针入度，评估沥青的渗透性能，并据此选用适当的沥青材料。

防水涂料

沥青针入度测定仪可以测量防水涂料的针入度，评估涂料的流动性和涂装性能，并据此确定涂层的最佳施工条件。

总之，沥青针入度测定仪是一种非常实用的试验设备，广泛应用于沥青混合料、沥青渗透层和防水涂料等领域，可以有效提高沥青材料的生产和使用质量。

沥青针入度仪操作规程

Asphalt pen etrati on tester operat ing procedures

为规范化、制度化和统一化作业行为，使员工的管理工作有 章可循，提高工作效率和员工责任感、归属感，特此制定。

1、 调整针入度仪，使之水平。

2、 调节针杆，松开悬臂的止紧丝， 使止悬臂下落，使针 尖与试样大约接触时，止紧悬臂螺母。然后细调上升工作台， 使试样表面恰好与针尖接触为止。

3、 将电源开关打开时间数显为零， 按一下启动按钮，电 脑显示时间，同时解放针杆，标准针自由地穿入试样中，当

达到规定时间后，电脑时间停显，将其针杆销紧使其针杆不 在下落，用手按下底触点与其杆顶端面接触，此时，表上值 即为试样的针入度值。

4、 关闭电源，整理仪器。

请输入您的公司名字

Fon shi on Desig n Co., Ltd
