下载文档原格式
了了P 中华人民共和国国家计量技术规范JJF 1208--2008沥青针入度仪校准规范Calibration Specification forApparatus for Determining Penetration ofBituminous Materials2008—05—23发布2008—08—23实施国家质量监督检验检疫总局发布沥青针入度仪校准规范～"一¨一一一一一一Calibration Specification forJ F 12吣一伽8Apparatus for Determining P enetration～n c{ H一～“ “ 、；．9∥of Bituminous Materials 一一本规范经国家质量监督检验检疫总局于2008年5月23日批准，并自2008年8月23日起施行。
归口单位：全国几何量长度计量技术委员会起草单位：重庆市计量质量检测研究院本规范委托全国几何量长度计量技术委员会负责解释本规范主要起草人：蒋聪(重庆市计量质量检测研究院) 陶磊(重庆市计量质量检测研究院)参加起草人：刘亚雄(重庆市计量质量检测研究院)J J F 1208--2008目录1范围．．2引用文献一3概述一4计量特性一4．1仪器底座水准器的安装正确性一4．2标准针(包括针体、针连杆和砝码)的总质量一4．3针体的几何参数．．4．4针体圆锥及圆柱的表面粗糙度Ra一4．5温度示值误差．．4．6测长装置示值误差一5校准条件．．5．1环境条件一5．2校准项目和标准器一6校准项目和校准方法-·6．1仪器水准器安装正确性一6．2标准针(包括针体、针连杆和砝码)的总质量一6．3针体的几何参数一6．4针体的圆锥及圆柱表面粗糙度一6．5温度示值误差一6．6测长装置示值误差一7校准结果表达“8复校时间间隔～附录A计量特性的各项技术指标要求一J J F 1208—2008沥青针入度仪校准规范l范围本规范适用于沥青针入度仪的校准。

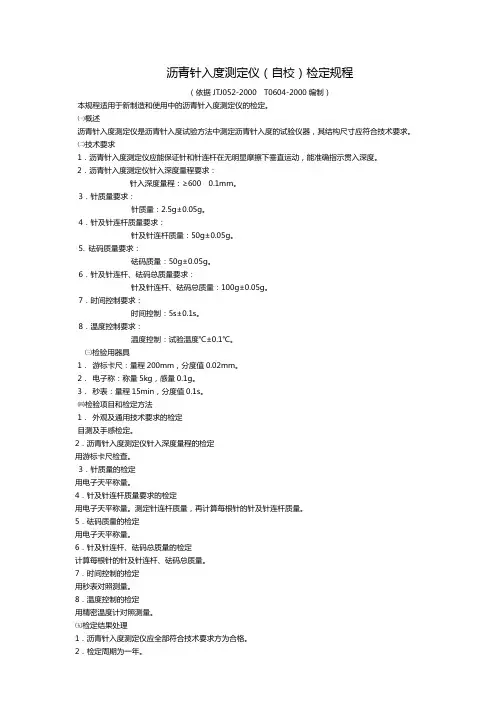

沥青针入度测定仪（自校）检定规程（依据JTJ052-2000 T0604-2000编制）本规程适用于新制造和使用中的沥青针入度测定仪的检定。
㈠概述沥青针入度测定仪是沥青针入度试验方法中测定沥青针入度的试验仪器，其结构尺寸应符合技术要求。
㈡技术要求1．沥青针入度测定仪应能保证针和针连杆在无明显摩擦下垂直运动，能准确指示贯入深度。
2．沥青针入度测定仪针入深度量程要求：针入深度量程：≥600 0.1mm。
3．针质量要求：针质量：2.5g±0.05g。
4．针及针连杆质量要求：针及针连杆质量：50g±0.05g。
5. 砝码质量要求：砝码质量：50g±0.05g。
6．针及针连杆、砝码总质量要求：针及针连杆、砝码总质量：100g±0.05g。
7．时间控制要求：时间控制：5s±0.1s。
8．温度控制要求：温度控制：试验温度℃±0.1℃。
㈢检验用器具1．游标卡尺：量程200mm，分度值0.02mm。
2．电子称：称量5kg，感量0.1g。
3．秒表：量程15min，分度值0.1s。
㈣检验项目和检定方法1．外观及通用技术要求的检定目测及手感检定。
2．沥青针入度测定仪针入深度量程的检定用游标卡尺检查。
3．针质量的检定用电子天平称量。
4．针及针连杆质量要求的检定用电子天平称量。
测定针连杆质量，再计算每根针的针及针连杆质量。
5．砝码质量的检定用电子天平称量。
6．针及针连杆、砝码总质量的检定计算每根针的针及针连杆、砝码总质量。
7．时间控制的检定用秒表对照测量。
8．温度控制的检定用精密温度计对照测量。
㈤检定结果处理1．沥青针入度测定仪应全部符合技术要求方为合格。
2．检定周期为一年。
附录一沥青针入度测定仪（自校）检定记录。
本方法适用于测定道路石油沥青、改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。
其标准试验条件为温度25℃，荷重100g，贯入时间5s，以0.1mm计。
用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀地样品。
针入度指数PI用以描述沥青的温度敏感性，宜在15℃、25℃、30℃等3个以上温度条件下测定针入度后按规定的方法计算得到，若30℃时的针入度值过大，可采用5℃代替。
当量软化点T800是相当于沥青针入度800时的温度，用以平价沥青的高温稳定性。
当量脆点T1.2是相当于沥青针入度为1.2时的温度，用以评价沥青的低温抗裂性能。
1 仪具与材料1.1 针入度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度准确至0.1mm的仪器均可使用。
针和针连杆组合件总质量为50g±0.05g,另附50g±0.05g砝码一只，试验时总质量为100g±0.05g.当采用其他试验条件时，应在试验结果中注明。
仪器设有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。
仪器设有针连杆制动按钮，使针连杆可自由下落。
针连杆易于装拆，以便检查其质量。
仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯泡，借以观察针尖与试样表面接触情况。
当为自动针入度仪时，各项要求与此项相同，温度采用温度传感器测定，针入度值次用位移测定，并能自动显示或记录，且应对自动装置的准确性经常校验。
为提高测试精密度，不同温度的针入度试验宜采用自动针入度仪进行。
1.2 标准针由硬化回火的不锈钢制成，洛氏硬度HRC54~60,表面粗糙度Ra0.2μm~0.3μm,针及针杆总质量2.5g±0.05g,针杆上应打印有号码标志，针应设有固定装置盒（筒），以免碰撞针尖，每根针必须附有计量部门的检验单，并定期进行检验。
1.3 盛样皿：金属制，圆柱形平底。
小盛样皿的内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200~350）；对针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm,试样体积不小于125mL。
沥青针入度操作规程一、操作目的二、操作前的准备工作1.检查沥青针入度仪的仪器设备是否正常，确保温度计和针入器的准确性。
2.准备好测试所需的沥青样品，并将其加热至测试温度。
3.清洁测试工作台面，确保无灰尘或杂物。
三、操作步骤1.将沥青样品倒入沥青针入度仪的烧杯中，并将烧杯放置在预先设定的测试温度下加热。
2. 同时将针入器插入沥青针入度仪的设备孔中，并将温度计插入孔中，确保温度计的浸入深度至少超过沥青液面1cm。
3.在沥青温度稳定后，用手将烧杯慢慢转动，使沥青均匀受热。
注意不要使沥青溅出烧杯。
4.当沥青温度达到设定的测试温度时，稳定温度2-3分钟，待沥青完全熔化。
5.将预先校准好的针入器轻轻插入沥青中，其中底端针尖与沥青液面平行。
6.按下针入器上的按钮，使针入器以恒定速度，垂直向下插入沥青，直至插入一定深度为止。
7.保持针入器停留在插入深度的位置，两分钟后再慢慢抽出针入器。
注意不能旋转针入器，以免沥青带出针孔。
8.用刻度尺或测度器测量针入器上沾有沥青的长度，记录下入度值。
四、注意事项1.操作人员必须佩戴防护手套和护目镜，以防止沥青的溅出。
2.操作过程中严禁用力抽动针入器，以免损坏仪器或造成安全事故。
3.操作前要确保温度计和针入器的准确性，避免因仪器故障导致测试结果错误。
4.每次操作前要对仪器进行清洁，以避免测试误差。
5.沥青样品在加热时要均匀受热，避免出现局部高温或熔化不均匀的情况。
五、操作记录与报告1.每次操作完成后，要记录下沥青的测试温度、入度值、操作人员等信息。
2.操作完成后要对沥青针入度仪进行清洁和维护，确保设备的正常使用。
六、操作风险与应急措施1.操作过程中要注意防护手套和护目镜的佩戴，防止沥青的溅出。
2.在操作过程中如发现沥青冒泡或溅射时，应立即停止操作，并采取措施清理和处理。
3.如果发生仪器故障或操作失误导致的危险情况，操作人员应立即停止操作，并及时报告相关主管人员。
通过遵守以上沥青针入度操作规程，可以确保测试结果的准确性和可靠性，提高工作效率，同时保障操作人员的安全。
沥青针入度仪操作规程
（1）操作前应至标准针进行检查，质量应为100g±0.05g。
（2）使用前要将仪器调整水平，使水准泡在中央位置。
先将恒温水槽内水温调节到指定温度，保持稳定。
（3）先将试样注入盛样皿，试样高度应超过预计针入度值10mm，在15-30℃室温下冷却后，移入恒温水槽到要求时间。
（4）将盛样皿放在针入度仪平台上，试旋松升降架背后紧定螺钉，上下移动升降架至合适的位置，旋紧。
再用两侧微调手轮慢慢放下针连杆，利用反光镜观察，针尖刚好与试样表面接触时松手，升降架自锁。
（5）按下显示器面板上置零按钮，显示为零。
（6）按下试杆按钮，标准针落下贯入试样，至5s时自动停止。
测量出下落高度，准确到0.5或0.1mm。
（7）同一试样平行试验至少3次，各测点相距不少于10mm。
每次测后都应用三氯乙烯擦净。
（8）针入度大于200的沥青，至少要用3支标准针，试验完成后，才能取出针。
（9）试验工作完毕后，应将标准针取下，上油保护并装入护套。
仪器清理干净。
沥青针入度试验JTG E20-2011准备工作1 按沥青试样准备方法准备试样。
2 按试验要求将恒温水槽调节到要求的试验温度25℃，或15℃、30℃（5℃）……等，保持稳定。
3 将试样注入盛样皿中，试样高度应超过预计针入度值10mm，并盖上盛样皿，以防落入灰尘。
盛有试样的盛样皿在15℃～30℃室温中冷却1h～1.5h（小盛样皿）后移入保持规定试验温度±0.1℃的恒温水槽中1h～1.5h（小盛样皿）。
4 调整针入度仪使之水平。
检查针连杆和导轨，以确认无水和其它外来物，无明显摩擦。
用三氯乙烯或其它溶剂清洗标准针，并拭干。
将标准针插入针连杆，用螺丝固紧。
按试验条件，加上附加砝码。
试验步骤1 取出达到恒温的盛样皿，并移入水温控制在试验温度±0.1℃（可用恒温水槽中的水）的平底玻璃皿中的三脚支架上，试样表面以上的水层深度不少于10mm。
2 将盛有试样的平底玻璃皿置于针入度仪的平台上。
慢慢放入针连杆，用适当位置的反光镜或灯光反射观察，使针尖恰好与试样表面接触。
拉下刻度盘的拉杆，使与针连杆顶端轻轻接触，调节刻度盘或深度指示器的指针指示为零。
3 采用自动针入度仪时，计时与标准针落下贯入试样同时开始，至5s时自动停止。
4 拉下刻度盘拉杆与针连杆顶端接触，读取刻度盘指针或移指示器的读数，准确至0.5（0.1mm）。
5 同一试样平行试验至少3次，各测试点之间及与盛样皿边缘的距离不应少于10mm。
每次试验后应将盛有盛样皿的平底玻璃皿放入恒温水槽，使平底玻璃皿中水温保持试验温度。
每次试验应换一根干净标准针或将标准针取下用蘸有三氯乙烯溶剂的棉花或布揩净，再用干棉花或布擦干。
6 测定针入度大于200的沥青试样时，至少用3支标准针，每次试验后将针留在试样中，直至3次平行试验完成后，才能将标准针取出。

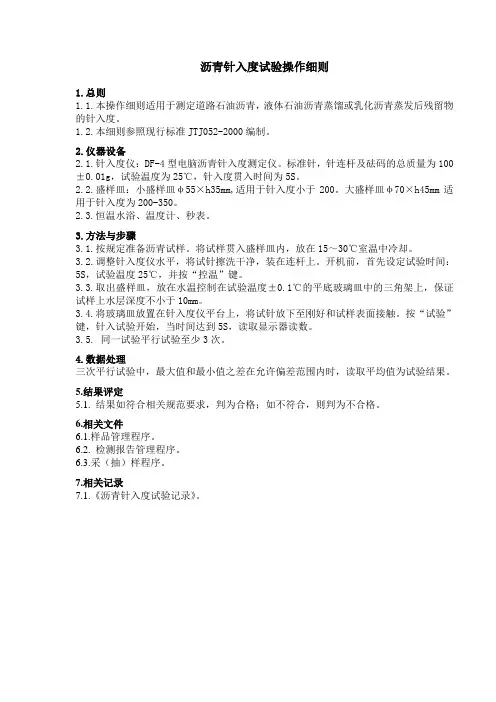

沥青针入度试验操作细则1.总则1.1.本操作细则适用于测定道路石油沥青，液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。
1.2.本细则参照现行标准JTJ052-2000编制。
2.仪器设备2.1.针入度仪：DF-4型电脑沥青针入度测定仪。
标准针，针连杆及砝码的总质量为100±0.01g，试验温度为25℃，针入度贯入时间为5S。
2.2.盛样皿：小盛样皿φ55×h35mm,适用于针入度小于200。
大盛样皿φ70×h45mm适用于针入度为200-350。
2.3.恒温水浴、温度计、秒表。
3.方法与步骤3.1.按规定准备沥青试样。
将试样贯入盛样皿内，放在15～30℃室温中冷却。
3.2.调整针入度仪水平，将试针擦洗干净，装在连杆上。
开机前，首先设定试验时间：5S，试验温度25℃，并按“控温”键。
3.3.取出盛样皿，放在水温控制在试验温度±0.1℃的平底玻璃皿中的三角架上，保证试样上水层深度不小于10mm。
3.4.将玻璃皿放置在针入度仪平台上，将试针放下至刚好和试样表面接触。
按“试验”键，针入试验开始，当时间达到5S，读取显示器读数。
3.5. 同一试验平行试验至少3次。
4.数据处理三次平行试验中，最大值和最小值之差在允许偏差范围内时，读取平均值为试验结果。
5.结果评定5.1. 结果如符合相关规范要求，判为合格；如不符合，则判为不合格。
6.相关文件6.1.样品管理程序。
6.2. 检测报告管理程序。
6.3.采（抽）样程序。
7.相关记录7.1.《沥青针入度试验记录》。
沥青针入度仪操作规程沥青针入度仪操作规程一、工具准备1. 沥青针入度仪2. 透明塑料瓶3. 沥青样品4. 灯光设备5. 温度计6. 速度表7. 计时器8. 手套和护目镜二、操作步骤1. 准备沥青针入度仪a. 确保沥青针入度仪表面干净，无灰尘或油渍。
b. 检查沥青针入度仪针尖的磨损情况，如需要更换请按规程操作。
c. 确保沥青针入度仪的任何调整机构或控制装置正常运行。
d. 检查电源线和仪器的接口是否正常连接。
2. 准备工作台面a. 清洁工作台面，确保无灰尘或异物。
b. 准备工作所需的试验器具和试验液。
c. 将灯光设备安装在工作台上，并调整好适当的亮度。
3. 准备沥青样品a. 打开透明塑料瓶，将沥青样品倒入瓶中。
b. 将瓶中的沥青样品加热至指定温度，使用温度计进行测量。
c. 将加热后的沥青样品搅拌均匀，确保温度分布均匀。
4. 开始测试a. 打开沥青针入度仪的电源，将仪器预热至指定温度。
b. 取一定量的沥青样品，注入沥青针入度仪的试验槽中。
c. 开始测试前，将仪器调整至所需的测试速度，并记录下来。
d. 使用计时器计时，开始进行测试。
e. 在测试过程中，注意观察沥青的流动情况，当沥青停止流动时，停止计时并记录时间。
5. 数据处理与结果分析a. 将测试得到的时间数据记录下来，并计算平均值。
b. 将测试数据与标准值进行对比，判断沥青的流动性能是否合格。
c. 对测试数据进行统计分析，并撰写测试报告。
6. 清洁和保养a. 测试结束后，先关闭电源，然后清理沥青针入度仪的试验槽，使用清洁剂擦拭干净。
b. 清洁沥青针入度仪表面，注意不要使用带有酸性物质的清洁剂。
c. 定期检查沥青针入度仪的各个部件，如有损坏或损耗应及时更换。
d. 对沥青针入度仪进行定期的润滑和维护，以确保其正常运行。
三、操作注意事项1. 在操作过程中，应佩戴手套和护目镜，防止沥青溅到皮肤或眼睛。
2. 操作人员应熟练掌握沥青针入度仪的操作规程，严格按照操作步骤进行。
沥青针入度仪操作规程沥青针入度仪是一种用于测试沥青材料质量的测试仪器。
操作规程是使用沥青针入度仪的必要指南。
下面是指导使用者进行沥青针入度仪操作的规程，包含了实验前的准备、实验操作步骤、数据处理等方面，共计。
一、实验前准备1. 检查沥青针入度仪是否完好无损，是否有杂质混入、污染等情况。
2. 检查试验室环境是否适宜实验，确保操作人员的个人安全和实验室的安全。
3. 按照实验要求准备好测试样品。
将沥青样品熔化至温度范围内，保证其具有合适的流动性。
4. 安装沥青针入度仪。
将沥青针调整到垂直方向，并将其置于测试仪器的夹持器中。
5. 打开仪器电源，进行预热操作，确保测试仪器达到标准温度。
二、实验操作步骤1. 将试验样品倒入试样杯中，并使其表面水平。
将温度计插入沥青样品中，确保其浸入至样品的中心。
2. 将夹持器下降，直到针头触及试样表面。
待仪器显示稳定之后，记录此时的读数作为初始读数。
3. 垂直向下施加压力，沿着沥青表面将针往下穿过试样，直至针的末端触碰到试样底部。
待仪器的读数稳定后，记录此时读数作为终止读数。
4. 将试样杯取出，并清洗试样杯。
重复上述实验步骤，直至取得三次符合要求的测试结果。
5. 在实验过程中要注意不要运动过大，尽量避免沥青中气泡的产生，试样表面要尽量平滑。
三、数据处理1. 对于得到的三组测试结果，应计算出它们的平均值。
2. 计算出每一次测试的读数与初始读数的差值，就是这一次测试的穿透深度D。
3. 将这三组D值的平均数求出，即为所测得样品的相对弹性值。
四、实验注意事项1. 操作前必须确保实验操作人员的安全，并按照实验要求正确地使用测试仪器和其他工具。
2. 需要对测试仪器进行经常性的保养和维修，确保测试仪器的正常工作。
3. 对于每一次实验，必须严格按照实验步骤操作，实验结束后要立即清洗并保养测试仪器，以避免在下一次实验时产生误差。
沥青针入度操作规程有哪些（4篇）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!沥青针入度操作规程有哪些（4篇）沥青针入度操作规程有哪些篇1沥青针入度仪操作规程沥青针入度仪是用于测定沥青材料在一定温度和荷载下软硬度的重要设备。
SYD-2801F沥青针入度测定仪操作规程
1、在水槽中加入适量的水，打开电源，左边窗口显示0.1S的电子钟，右边窗口显示针入值（开机为0）;
2、试验时间及温度的选择：
开机时，仪器自动设定试验时间5S;温度通常为25.0℃，若查看，先按“设定”键，按“时间”键，左边窗口自动显示5S，再按“温度”键，左边窗口切换显示25.0℃;最后再按“设定”键退出。
如果时间、温度需要重新设定，请按下面的操作顺序进行：
例如：将时间设定为4.5S时
A、按“设定”键，设定指示灯亮;
B、按“时间”键，此时左边窗口自动显示5.0;
C、按“▲”键，此时左边窗口显示 4.9，按一次，左边窗口时间即减少0.1S，直到左边窗口显示4.5即可;
D、再按“设定”键退出设定状态;
3、如果水需要控温，按“控温”键，控温指示灯亮，仪器自动按设定数据对水进行控温;如果不需要控温，就不按“控温”键，使控温指示灯灭即可;
4、当温度达到试验所需的温度时，旋转升降螺母，使测针与试件对好，按“试验”键，针入试验开始，此时左边窗口显示启动后的实际时间，右边窗口显示实测针入值，设定时间到，仪器自动停止针入并记录试验结果;试验结束，右边窗口自动显示平均值。
试验结果也可通过“结果”键读取;。
本方法适用于测定道路石油沥青、改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。
其标准试验条件为温度25℃，荷重100g，贯入时间5s，以0.1mm计。
用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀地样品。
针入度指数PI用以描述沥青的温度敏感性，宜在15℃、25℃、30℃等3个以上温度条件下测定针入度后按规定的方法计算得到，若30℃时的针入度值过大，可采用5℃代替。
当量软化点T800是相当于沥青针入度800时的温度，用以平价沥青的高温稳定性。
当量脆点T1.2是相当于沥青针入度为1.2时的温度，用以评价沥青的低温抗裂性能。
1 仪具与材料1.1 针入度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度准确至0.1mm的仪器均可使用。
针和针连杆组合件总质量为50g±0.05g,另附50g±0.05g砝码一只，试验时总质量为100g±0.05g.当采用其他试验条件时，应在试验结果中注明。
仪器设有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。
仪器设有针连杆制动按钮，使针连杆可自由下落。
针连杆易于装拆，以便检查其质量。
仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯泡，借以观察针尖与试样表面接触情况。
当为自动针入度仪时，各项要求与此项相同，温度采用温度传感器测定，针入度值次用位移测定，并能自动显示或记录，且应对自动装置的准确性经常校验。
为提高测试精密度，不同温度的针入度试验宜采用自动针入度仪进行。
1.2 标准针由硬化回火的不锈钢制成，洛氏硬度HRC54~60,表面粗糙度Ra0.2μm~0.3μm,针及针杆总质量2.5g±0.05g,针杆上应打印有号码标志，针应设有固定装置盒（筒），以免碰撞针尖，每根针必须附有计量部门的检验单，并定期进行检验。
1.3 盛样皿：金属制，圆柱形平底。
小盛样皿的内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200~350）；对针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm,试样体积不小于125mL。
T0602-2011 沥青式样准备方法1、目的与适用范围1.1本方法规定按本规程T0601取样的沥青试样的试验前在试验准备方法。
1.2本方法适用于粘稠道路石油沥青、煤沥青、聚合物改性沥青等需要加热后才能进行试验的沥青试样，按此方法准备的沥青供立即在试验室进行各项试验使用。
1.3本方法也适用于在试验室按照乳化沥青试样进行各项性能测试使用。
每个样品的数量根据需要决定，常规测定宜不少于600g。
2、仪具与材料2.1烘箱：200℃，装有温度调节器。
2.2加热炉具：电炉或其它燃气炉(丙烷石油气、天然气)。
2.3石棉垫：不小于炉具加热面积。
2.4滤筛：筛孔孔径0.6mm。
2.5沥青盛样器皿：金属锅或瓷坩埚。
2.6烧杯：1 000mL。
2.7温度计：0℃～100℃及200℃，分度为0.1℃。
2.8天平：称量2 000 g，感量不大于1 g；称量100 g，感量不大于0.1 g。
2.9 其它：玻璃棒、溶剂、洗油、棉纱等。
3、试验方法与步骤3.1热沥青试样制备3.1.1将装有试样的盛样器带盖放入温烘箱中，当石油沥青试样中含有水分时，烘箱温度80℃右，加热至沥青全部熔化后供脱水用。
当石油沥青中无水分时，烘箱温度宜为软化点温度以上90℃，通常为135℃左右。
对取来的沥青试样不得直接采用电炉或煤气炉明火加热。
3.1.2当石油沥青试样中含有水分时，将盛样器皿放在可控温的砂浴、油浴、电热套上加热脱水，不得已采用电炉、煤气炉加热脱水时必须加放石棉垫。
时间不超过30min，并用玻璃棒轻轻搅拌，防止局部过热。
在沥青温度不超过100℃的条件下，仔细脱水至无泡沫为止，最后的加热温度不超过软化点以上100℃(石油沥青)或50℃(煤沥青)。
3.1.3将盛样器中的沥青通过0.6mm的滤筛过滤，不等冷却立即一次灌入各项试验的模具中。
当温度下降太多时，宜适当加热再灌模。
根据需要也可将试样分装入擦拭干净并干燥的一个或数个沥青盛样器皿中，数量应满足一批试验项目所需的沥青样品。
本方法适用于测定道路石油沥青、改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。
其标准试验条件为温度25℃，荷重100g，贯入时间5s，以0.1mm计。
用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀地样品。
针入度指数PI用以描述沥青的温度敏感性，宜在15℃、25℃、30℃等3个以上温度条件下测定针入度后按规定的方法计算得到，若30℃时的针入度值过大，可采用5℃代替。
当量软化点T800是相当于沥青针入度800时的温度，用以平价沥青的高温稳定性。
当量脆点T1.2是相当于沥青针入度为1.2时的温度，用以评价沥青的低温抗裂性能。
1 仪具与材料1.1 针入度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度准确至0.1mm的仪器均可使用。
针和针连杆组合件总质量为50g±0.05g,另附50g±0.05g砝码一只，试验时总质量为100g±0.05g.当采用其他试验条件时，应在试验结果中注明。
仪器设有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。
仪器设有针连杆制动按钮，使针连杆可自由下落。
针连杆易于装拆，以便检查其质量。
仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯泡，借以观察针尖与试样表面接触情况。
当为自动针入度仪时，各项要求与此项相同，温度采用温度传感器测定，针入度值次用位移测定，并能自动显示或记录，且应对自动装置的准确性经常校验。
为提高测试精密度，不同温度的针入度试验宜采用自动针入度仪进行。
1.2 标准针由硬化回火的不锈钢制成，洛氏硬度HRC54~60,表面粗糙度Ra0.2μm~0.3μm,针及针杆总质量2.5g±0.05g,针杆上应打印有号码标志，针应设有固定装置盒（筒），以免碰撞针尖，每根针必须附有计量部门的检验单，并定期进行检验。
1.3 盛样皿：金属制，圆柱形平底。
小盛样皿的内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200~350）；对针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm,试样体积不小于125mL。
电脑沥青针入度测定仪操作规程
1、将预先脱水的试样加热熔化，加热温度不高于试样估计软化点90℃，时间不得多于30分钟，充分搅拌，过滤后放置于15-30℃的室温中冷却1h，冷却时应注意不应有灰尘落入。
2、将盛样皿放入浸满水的水槽中，保温1-1.5h,水面应高于试样表面10㎜以上。
3、将水槽加入规定的清水后，将各接插件连接好，将感温探头置于水槽中，设定好所需水温，按一下自动控温键，调整后面板上的调速旋钮使磁力搅拌棒旋转，速度不宜过快。
4、调整针入度仪，使针尖和试样刚好接触时，按一下试验按钮，针杆自动下落，针入度值窗口显示针入的深度，到规定的时间后，就会自动停止，此时显示的就是该试样的针入度值。
重复试验时，应将针杆上推至原位，同时准备好以上工作，按一下试验按钮即可。
5、同一试样重复试验至少三次，每次针入点相互距离及盛样皿边缘的距离不得小于10㎜各次试验结果的平均值即为此试样的结果。
6、每次试验前都应检查并调节保温皿内的水温，试验后都应将标准针取下用浸有有机溶剂的棉花或布擦净，再用棉花或布擦干。
沥青针入度试验标准规范本方法适用于测定道路石油沥青、改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。
其标准试验条件为温度25℃，荷重100g，贯入时间5s，以0.1mm计。
用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀地样品。
针入度指数PI用以描述沥青的温度敏感性，宜在15℃、25℃、30℃等3个以上温度条件下测定针入度后按规定的方法计算得到，若30℃时的针入度值过大，可采用5℃代替。
当量软化点T800是相当于沥青针入度800时的温度，用以平价沥青的高温稳定性。
当量脆点T1.2是相当于沥青针入度为1.2时的温度，用以评价沥青的低温抗裂性能。
1 仪具与材料1.1 针入度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度准确至0.1mm的仪器均可使用。
针和针连杆组合件总质量为50g±0.05g,另附50g±0.05g砝码一只，试验时总质量为100g±0.05g.当采用其他试验条件时，应在试验结果中注明。
仪器设有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。
仪器设有针连杆制动按钮，使针连杆可自由下落。
针连杆易于装拆，以便检查其质量。
仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯泡，借以观察针尖与试样表面接触情况。
当为自动针入度仪时，各项要求与此项相同，温度采用温度传感器测定，针入度值次用位移测定，并能自动显示或记录，且应对自动装置的准确性经常校验。
为提高测试精密度，不同温度的针入度试验宜采用自动针入度仪进行。
1.2 标准针由硬化回火的不锈钢制成，洛氏硬度HRC54~60,表面粗糙度Ra0.2μm~0.3μm,针及针杆总质量2.5g±0.05g,针杆上应打印有号码标志，针应设有固定装置盒（筒），以免碰撞针尖，每根针必须附有计量部门的检验单，并定期进行检验。
1.3 盛样皿：金属制，圆柱形平底。
石油沥青针入度测定仪内校规程
1、目的
本方法适用于新的、使用中和检修后的试验室用沥青针入度测定仪的校验。
该仪器适用于测定石油沥青、液体石油沥青蒸馏后或乳化沥青蒸发后残留物的针入度。
以100g荷重5秒钟内在垂直方向插入沥青试样的深度以鉴定沥青硬度。
仪器由电路系统、荷重连杆、标准针、时间控制系统组成。
2、技术要求
2.1 仪器应有以下标志：名称、型号规格、制造厂、出厂编号、出厂日期等。
2.2仪器外观完好、附件齐全、并附有产品合格证书和产品使用说明书。
2.3针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度精确到
0.1mm。
2.4针和连杆及附加砝码合重为100±0.05g。
2.5针长50±1mm，直径为1.00~1.02mm，针尖直径0.14~0.16mm，针尖总长
5.9~
6.7mm。
2.6盛样皿：内径55±1mm，深度35±1mm。
2.7恒温水槽：控温的准确度为±0.1℃。
2.8贯入时间：控制在5秒。
3、校验条件
3.1校验用的设备仪器
3.1.1分度值为0.02 mm的游标卡尺和分度值为0.001mm的外径千分尺。
3.1.2分度值为0.01g的电子天平。
3.1.3分度值为0.1秒的秒表。
3.1.4分度值为0.1℃的温度计。
3.2所校验用计量器具必须经计量检定合格，并且在计量检定有效周期内。
3.3石油沥青针入度仪应在15~30℃室温且环境清洁、无腐蚀性气体下校验。
4、校验项目和校验方法
4.1按技术要求2.1、2.2、2.3条对仪器的外观及运转情况进行检查。
4.2用分析天平对针和连杆以及附加砝码合重进行称重，测三次，求平均值，重量在100±0.05g。
4.3用游标卡尺、钢直尺测量标准针的直径和长度，并用万能角度尺测量针尖锥体角度。
4.4用万能尺测量标准针最大偏离度，测三次取平均值。
5、校验结果处理和校验周期
5.1经校验，满足2.1~2.8条要求的针入度仪即为合格，发给校验合格证书。
任何一条技术要求不合格，均为校验不合格，发给校验通知书。
5.2该仪器校验周期为一年。
在维修后应提前校验。
