下载文档原格式
本方法适用于测定道路石油沥青、改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。
其标准试验条件为温度25℃，荷重100g，贯入时间5s，以0.1mm计。
用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀地样品。
针入度指数PI用以描述沥青的温度敏感性，宜在15℃、25℃、30℃等3个以上温度条件下测定针入度后按规定的方法计算得到，若30℃时的针入度值过大，可采用5℃代替。
当量软化点T800是相当于沥青针入度800时的温度，用以平价沥青的高温稳定性。
当量脆点T1.2是相当于沥青针入度为1.2时的温度，用以评价沥青的低温抗裂性能。
1 仪具与材料1.1 针入度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度准确至0.1mm的仪器均可使用。
针和针连杆组合件总质量为50g±0.05g,另附50g±0.05g砝码一只，试验时总质量为100g±0.05g.当采用其他试验条件时，应在试验结果中注明。
仪器设有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。
仪器设有针连杆制动按钮，使针连杆可自由下落。
针连杆易于装拆，以便检查其质量。
仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯泡，借以观察针尖与试样表面接触情况。
当为自动针入度仪时，各项要求与此项相同，温度采用温度传感器测定，针入度值次用位移测定，并能自动显示或记录，且应对自动装置的准确性经常校验。
为提高测试精密度，不同温度的针入度试验宜采用自动针入度仪进行。
1.2 标准针由硬化回火的不锈钢制成，洛氏硬度HRC54~60,表面粗糙度Ra0.2μm~0.3μm,针及针杆总质量2.5g±0.05g,针杆上应打印有号码标志，针应设有固定装置盒（筒），以免碰撞针尖，每根针必须附有计量部门的检验单，并定期进行检验。
1.3 盛样皿：金属制，圆柱形平底。
小盛样皿的内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200~350）；对针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm,试样体积不小于125mL。

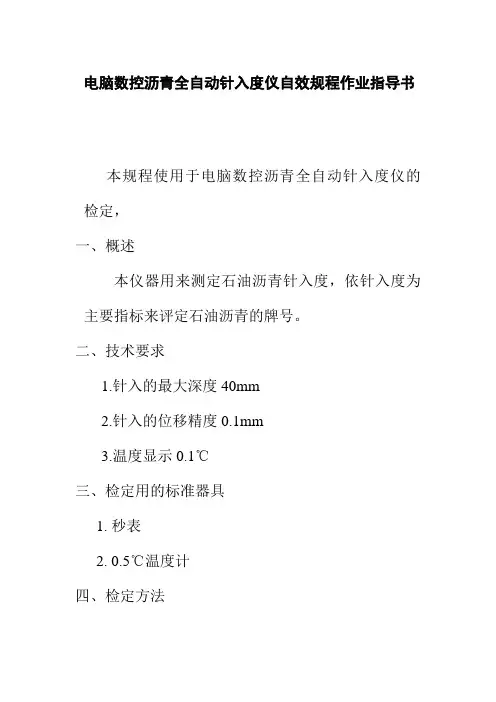

电脑数控沥青全自动针入度仪自效规程作业指导书
本规程使用于电脑数控沥青全自动针入度仪的检定，
一、概述
本仪器用来测定石油沥青针入度，依针入度为主要指标来评定石油沥青的牌号。
二、技术要求
1.针入的最大深度40mm
2.针入的位移精度0.1mm
3.温度显示0.1℃
三、检定用的标准器具
1.秒表
2.0.5℃温度计
四、检定方法
将水槽加入规定的清水后，将加热器与数控器连接好，将温控探头置于水槽中，当水槽中的水温高于25℃时，应将水温调低于25℃
，设定好控制温度，同时用温度计，做好对比试验，观察控温器是否显示恒温。
用秒表测定电脑显示器，观察当达到规定的时间5秒时电脑能否停显。
取两次结果数值的平均值。
五、检定结果处理
1.检定项目全部符合技术要求为合格。
2.坚定周期为一年。
六、附录
1.检定记录表
2.检定证书。

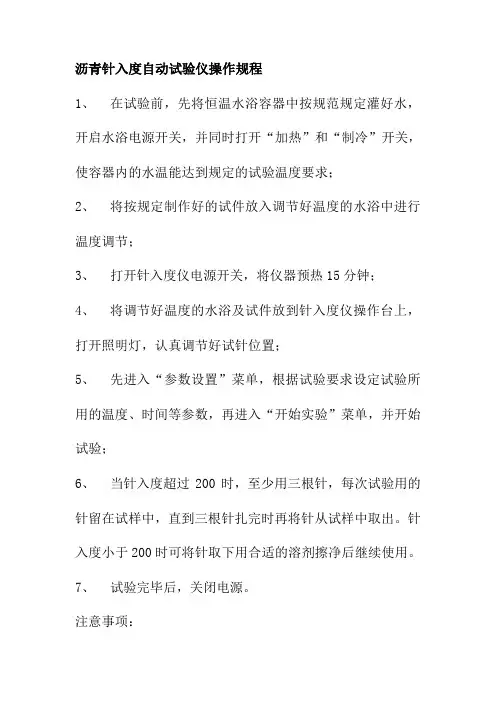

沥青针入度自动试验仪操作规程
1、在试验前，先将恒温水浴容器中按规范规定灌好水，开启水浴电源开关，并同时打开“加热”和“制冷”开关，使容器内的水温能达到规定的试验温度要求；
2、将按规定制作好的试件放入调节好温度的水浴中进行温度调节；
3、打开针入度仪电源开关，将仪器预热15分钟；
4、将调节好温度的水浴及试件放到针入度仪操作台上，打开照明灯，认真调节好试针位置；
5、先进入“参数设置”菜单，根据试验要求设定试验所用的温度、时间等参数，再进入“开始实验”菜单，并开始试验；
6、当针入度超过200时，至少用三根针，每次试验用的针留在试样中，直到三根针扎完时再将针从试样中取出。
针入度小于200时可将针取下用合适的溶剂擦净后继续使用。
7、试验完毕后，关闭电源。
注意事项：
当室温低于0℃时，请将恒温水浴内的水、循环泵和管路内的水放尽，也将恒温水槽内的水放尽，防止结冰损坏器件。

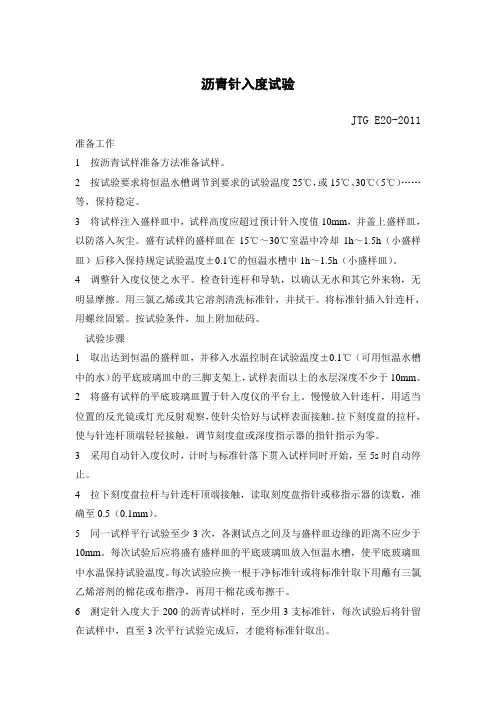

沥青针入度试验JTG E20-2011准备工作1 按沥青试样准备方法准备试样。
2 按试验要求将恒温水槽调节到要求的试验温度25℃，或15℃、30℃（5℃）……等，保持稳定。
3 将试样注入盛样皿中，试样高度应超过预计针入度值10mm，并盖上盛样皿，以防落入灰尘。
盛有试样的盛样皿在15℃～30℃室温中冷却1h～1.5h（小盛样皿）后移入保持规定试验温度±0.1℃的恒温水槽中1h～1.5h（小盛样皿）。
4 调整针入度仪使之水平。
检查针连杆和导轨，以确认无水和其它外来物，无明显摩擦。
用三氯乙烯或其它溶剂清洗标准针，并拭干。
将标准针插入针连杆，用螺丝固紧。
按试验条件，加上附加砝码。
试验步骤1 取出达到恒温的盛样皿，并移入水温控制在试验温度±0.1℃（可用恒温水槽中的水）的平底玻璃皿中的三脚支架上，试样表面以上的水层深度不少于10mm。
2 将盛有试样的平底玻璃皿置于针入度仪的平台上。
慢慢放入针连杆，用适当位置的反光镜或灯光反射观察，使针尖恰好与试样表面接触。
拉下刻度盘的拉杆，使与针连杆顶端轻轻接触，调节刻度盘或深度指示器的指针指示为零。
3 采用自动针入度仪时，计时与标准针落下贯入试样同时开始，至5s时自动停止。
4 拉下刻度盘拉杆与针连杆顶端接触，读取刻度盘指针或移指示器的读数，准确至0.5（0.1mm）。
5 同一试样平行试验至少3次，各测试点之间及与盛样皿边缘的距离不应少于10mm。
每次试验后应将盛有盛样皿的平底玻璃皿放入恒温水槽，使平底玻璃皿中水温保持试验温度。
每次试验应换一根干净标准针或将标准针取下用蘸有三氯乙烯溶剂的棉花或布揩净，再用干棉花或布擦干。
6 测定针入度大于200的沥青试样时，至少用3支标准针，每次试验后将针留在试样中，直至3次平行试验完成后，才能将标准针取出。

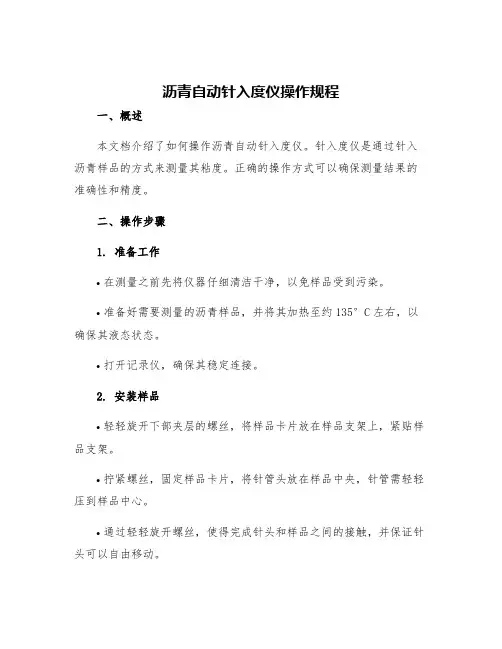

沥青自动针入度仪操作规程一、概述本文档介绍了如何操作沥青自动针入度仪。
针入度仪是通过针入沥青样品的方式来测量其粘度。
正确的操作方式可以确保测量结果的准确性和精度。
二、操作步骤1. 准备工作•在测量之前先将仪器仔细清洁干净，以免样品受到污染。
•准备好需要测量的沥青样品，并将其加热至约135°C左右，以确保其液态状态。
•打开记录仪，确保其稳定连接。
2. 安装样品•轻轻旋开下部夹层的螺丝，将样品卡片放在样品支架上，紧贴样品支架。
•拧紧螺丝，固定样品卡片，将针管头放在样品中央，针管需轻轻压到样品中心。
•通过轻轻旋开螺丝，使得完成针头和样品之间的接触，并保证针头可以自由移动。
•操作主界面上的“开始测量”按钮。
•针头会自动下降到样品中心进行测量。
•稳定后，测量结果将在操作屏幕上显示。
4. 测量完毕•测量完毕后，用清洁纸巾将针头上的沥青样品擦干净。
•取下样品卡片，对其进行清洁，以确保其准备好下一次测量。
•关闭记录仪并清理仪器。
三、注意事项•操作前确保已经阅读并理解操作手册，遵守所有操作规程。
•确保测量之前仪器已经清洗干净，以免污染样品。
•在针头和样品接触前，确保针头可以轻轻移动，不要用力推动针头。
•在测量过程中，请勿拔出样品卡片或移动针头，以免影响测量操作。
•完成操作后，请及时清理仪器，确保其处于干净的状态之下。
通过本文档的介绍，我们了解了如何正确操作沥青自动针入度仪。
这是确保测量结果准确的重要步骤，需要根据规程执行，遵循操作步骤以确保结果的正确性。

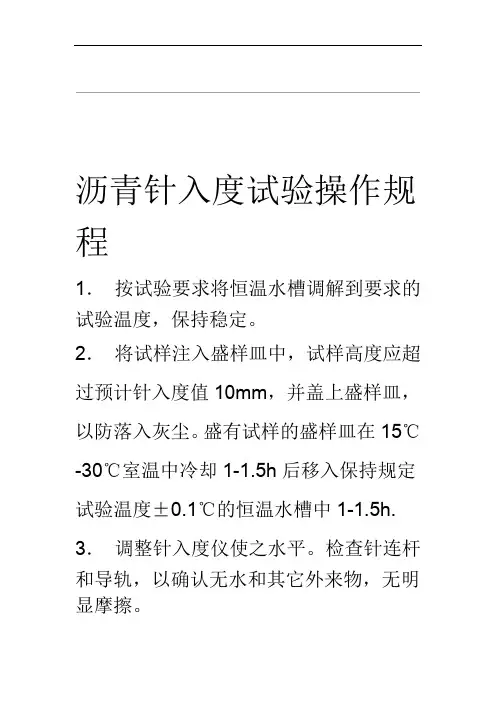

沥青针入度试验操作规程1．按试验要求将恒温水槽调解到要求的试验温度，保持稳定。
2．将试样注入盛样皿中，试样高度应超过预计针入度值10mm，并盖上盛样皿，以防落入灰尘。
盛有试样的盛样皿在15℃-30℃室温中冷却1-1.5h后移入保持规定试验温度±0.1℃的恒温水槽中1-1.5h. 3．调整针入度仪使之水平。
检查针连杆和导轨，以确认无水和其它外来物，无明显摩擦。
4．取出达到恒温的盛样皿，并移入水温控制在试验温度±0.1℃的平底玻璃皿中的三角支架上，试样表面以上的水层深度不少于10mm.5．将盛有试样的平底玻璃皿置于针入度仪的平台上。
慢慢放下针连杆，用适当位置的反光镜或灯光反射观察，使针尖恰好与试样表面接触，调节刻度盘或深度指示器的指针指示为零。
6．开动秒表，在指针正指5s的瞬间，用手紧压按钮，使标准针自动下落贯入试样，经规定时间，停压按钮使针停止移动。
7．拉下刻度盘拉杆与针连杆顶端接触，读取刻度盘指针或位移指示器的读数，准确至0.5（0.1mm）.8．同一试样平行试验至少3次，各测试点之间及与盛样皿边缘的距离不应少于10mm..9．试验完毕后，切断电源，清理仪器上的污物，填写使用记录。
沥青延度仪试验操作规程1.将隔离剂拌和均匀，涂于清洁干燥的试模底板和两个侧模的内侧表面，并将试模在试模底板上装妥。
2.按规定的方法准备试样，然后将试样仔细自试模的一端至另一端往返数次缓缓注入试模中，最后略高出试模，灌模时应注意勿使气泡混入。
3.试件在室温中冷确30~40min,然后置于规定试验温度±0.1℃的恒温水槽中，保持30min后取出，用热刮刀刮除高出试模的沥青，使沥青与试模面齐平。
然后将试模连同底板再浸入规定试验温度的水槽中1~1.5h。
4.检查延度仪延伸速度是否符合规定要求，然后移动滑板使其指针正对标尺的零点。
将延度仪注水，并保温达试验温度±0.5℃。
将盛有试样的试模自玻璃板或5.将保温后的试件连同底板移入延度仪的水槽中，然后将盛有试样的试模自玻璃板上取下，将试模两端孔分别套在滑板及槽端固定板的金属柱上，并取下侧模。

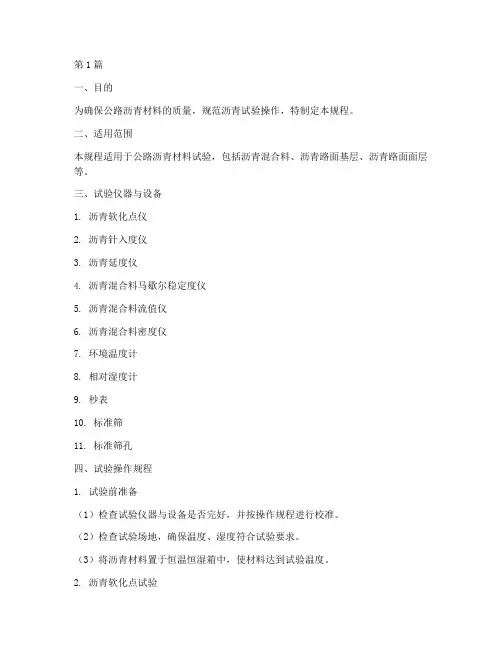

第1篇一、目的为确保公路沥青材料的质量，规范沥青试验操作，特制定本规程。
二、适用范围本规程适用于公路沥青材料试验，包括沥青混合料、沥青路面基层、沥青路面面层等。
三、试验仪器与设备1. 沥青软化点仪2. 沥青针入度仪3. 沥青延度仪4. 沥青混合料马歇尔稳定度仪5. 沥青混合料流值仪6. 沥青混合料密度仪7. 环境温度计8. 相对湿度计9. 秒表10. 标准筛11. 标准筛孔四、试验操作规程1. 试验前准备（1）检查试验仪器与设备是否完好，并按操作规程进行校准。
（2）检查试验场地，确保温度、湿度符合试验要求。
（3）将沥青材料置于恒温恒湿箱中，使材料达到试验温度。
2. 沥青软化点试验样杯底部齐平。
（2）打开仪器加热开关，使试样加热至试验温度。
（3）观察试样软化点，当试样表面出现明显流动时，记录软化点。
3. 沥青针入度试验（1）将沥青试样放入沥青针入度仪的试样杯中，调整试样高度，使试样底部与试样杯底部齐平。
（2）打开仪器加热开关，使试样加热至试验温度。
（3）将针插入试样中心，记录针入度。
4. 沥青延度试验（1）将沥青试样放入沥青延度仪的试样杯中，调整试样高度，使试样底部与试样杯底部齐平。
（2）打开仪器加热开关，使试样加热至试验温度。
（3）将试样拉伸至一定长度，记录延度。
5. 沥青混合料马歇尔稳定度试验（1）将沥青混合料试样放入马歇尔稳定度仪的试样杯中，调整试样高度，使试样底部与试样杯底部齐平。
（2）打开仪器加热开关，使试样加热至试验温度。
（3）将试样置于马歇尔稳定度仪上，进行稳定度试验，记录稳定度。
6. 沥青混合料流值试验（1）将沥青混合料试样放入流值仪的试样杯中，调整试样高度，使试样底部与试样杯底部齐平。
（2）打开仪器加热开关，使试样加热至试验温度。
（3）将试样置于流值仪上，进行流值试验，记录流值。
7. 沥青混合料密度试验样杯底部齐平。
（2）打开仪器加热开关，使试样加热至试验温度。
（3）将试样置于密度仪上，进行密度试验，记录密度。
沥青针入度操作规程有哪些（4篇）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!沥青针入度操作规程有哪些（4篇）沥青针入度操作规程有哪些篇1沥青针入度仪操作规程沥青针入度仪是用于测定沥青材料在一定温度和荷载下软硬度的重要设备。
沥青针入度试验方法一、概述。
沥青针入度试验是一种常用的沥青试验方法，用于评定沥青的黏度和流动性能。
该试验方法通过测定在规定温度下，针锥在规定时间内插入沥青试样的深度来评定沥青的流动性能，是评定沥青质量的重要手段之一。
二、试验设备和试验原理。
1. 试验设备，沥青针入度试验仪、沥青试样模具、针锥等。
2. 试验原理，将沥青试样装入模具中，经过加热后，用针锥在规定温度下垂直插入试样，测定针锥入度以评定沥青的流动性能。
三、试验步骤。
1. 将沥青试样装入模具中，并在规定温度下加热至液态状态。
2. 将加热后的沥青试样放入试验仪器中，等待试验温度稳定。
3. 将针锥垂直插入试样，规定时间后测定针锥的入度。
4. 根据测定结果评定沥青的流动性能。
四、注意事项。
1. 在进行试验前，需根据标准要求对试验设备进行检查和校准，确保试验结果准确可靠。
2. 在试验过程中，需严格控制试验温度和时间，以确保试验结果的准确性。
3. 在试验结束后，需要对试验设备进行清洁和维护，以保证下次试验的顺利进行。
五、试验结果分析。
根据试验结果，可以对沥青的流动性能进行评定，进而指导沥青在工程中的应用。
通过针入度试验，可以更加准确地了解沥青的黏度和流动性能，为工程施工提供重要参考依据。
六、结论。
沥青针入度试验是一种简单有效的评定沥青流动性能的方法，通过该试验可以准确评定沥青的黏度和流动性能，为工程施工提供重要的技术支持。
七、参考标准。
GB/T 4509-2010《沥青针入度试验法》。
以上是关于沥青针入度试验方法的相关内容，希望对大家有所帮助。

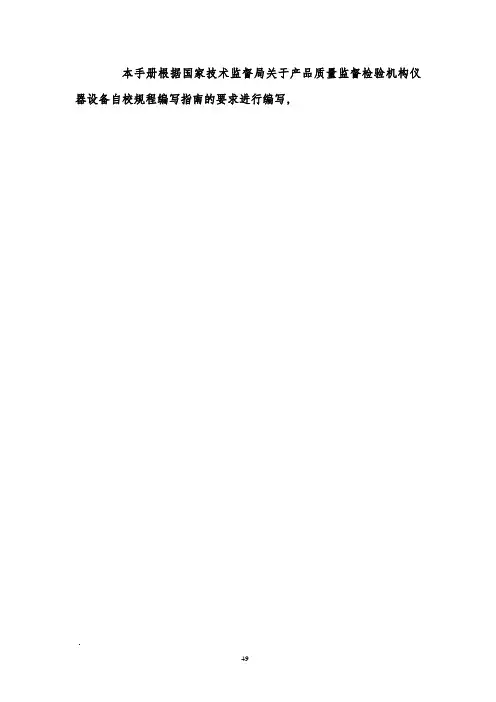

本手册根据国家技术监督局关于产品质量监督检验机构仪器设备自校规程编写指南的要求进行编写,石油沥青针入度测定仪校验方法本方法适用于新的、使用中和检修后的试验室用沥青针入度测定仪的校验。
１、概述该仪器适用于测定石油沥青、液体石油沥青蒸馏后或乳化沥青蒸发后残留物的针入度。
以100g荷重５秒钟内在垂直方向插入沥青试样的深度以鉴定沥青硬度。
仪器由电路系统、荷重连杆、标准针、时间控制系统组成。
2、技术要求2。
１仪器应有以下标志:名称、型号规格、制造厂、出厂编号、出厂日期等。
2。
2仪器外观完好、附件齐全、并附有产品合格证书和产品使用说明书。
2。
３针和针连杆在无明显摩擦下垂直运动,并能指示针贯入深度精确到0．1ｍｍ。
2.4针和连杆及附加砝码合重为100±０.05g.2。
5针长5０±1ｍm,直径为１.0０～１.０2mm,针尖直径0。
１4~0.１６mm,针尖总长5。
９~6。
7mm。
２。
6盛样皿:内径55±1mm,深度35±1mm.２。
7恒温水槽：控温的准确度为±0.1℃。
2。
８贯入时间:控制在５秒。
３、校验条件3。
1校验用的设备仪器３。
１.1分度值为0。
02 mm的游标卡尺和分度值为0。
０01mｍ的外径千分尺。
3．1。
2分度值为0。
01g的电子天平。
3.1.3分度值为0。
1秒的秒表。
3．1.4分度值为０。
1℃的温度计.3。
2所校验用计量器具必须经计量检定合格,并且在计量检定有效周期内。
3.3石油沥青针入度仪应在１5～30℃室温且环境清洁、无腐蚀性气体下校验。
4、校验项目和校验方法４．1按技术要求２.１、2．２、2.3条对仪器的外观及运转情况进行检查。
4。
２用分析天平对针和连杆以及附加砝码合重进行称重，测三次，求平均值,重量在10０±0．０5g。
4。
３用游标卡尺、钢直尺测量标准针的直径和长度,并用万能角度尺测量针尖锥体角度。
4。
4用万能尺测量标准针最大偏离度,测三次取平均值。
电脑沥青针入度测定仪操作规程
1、将预先脱水的试样加热熔化，加热温度不高于试样估计软化点90℃，时间不得多于30分钟，充分搅拌，过滤后放置于15-30℃的室温中冷却1h，冷却时应注意不应有灰尘落入。
2、将盛样皿放入浸满水的水槽中，保温1-1.5h,水面应高于试样表面10㎜以上。
3、将水槽加入规定的清水后，将各接插件连接好，将感温探头置于水槽中，设定好所需水温，按一下自动控温键，调整后面板上的调速旋钮使磁力搅拌棒旋转，速度不宜过快。
4、调整针入度仪，使针尖和试样刚好接触时，按一下试验按钮，针杆自动下落，针入度值窗口显示针入的深度，到规定的时间后，就会自动停止，此时显示的就是该试样的针入度值。
重复试验时，应将针杆上推至原位，同时准备好以上工作，按一下试验按钮即可。
5、同一试样重复试验至少三次，每次针入点相互距离及盛样皿边缘的距离不得小于10㎜各次试验结果的平均值即为此试样的结果。
6、每次试验前都应检查并调节保温皿内的水温，试验后都应将标准针取下用浸有有机溶剂的棉花或布擦净，再用棉花或布擦干。
工程试验检测中心沥表针入度仪检验方法本方法适用于道路用沥青针入度测定仪的检校
1、概述
沥青针入度是道路用沥青的主要技术指标之一，必须测定。
但检测仪器要求精度不高，无国家规范的校验方法，特编定此法作为我站暂行仪器的校验方法。
2、检验项目和检验条件
(1)检验项目
(2)检验条件
室内温度在20±5摄氏度范围内，检定前受检仪器在室内平衡温度的时间一般不少于两小时。
3、检定要求和检定方法
(1)针入度仪针下落距离。
①要求：在一定温度，时间内，在一定荷载下标准针垂直穿入试样的深度单位为1/10mm。
②检测方法：用卡尺测量针的下落距离。
(2)针入度针杆重量
①要求：标准针，针的连杆与附件加砝的合重100 ±
0.1g。
②检测方法：用1/1000天平称针针杆重量。
(3)针入度仪水温检定
①要求：试件在25±0.5摄氏度的水浴中，恒温45min，浴中水面应高于试件表面25mm以上。
②检测方法：用温度计测定水温。
4、检定结果处理
(1)凡经检定符合本规程的仪器发给合格证书，不符合本规程要求的发给检定结果通知书。
(2)仪器检定周期可根据具体使用情况确定，一般为半年一次。
5、沥青针入度检定记录表见下表：
检定人：复核人：
检定日期：年月日。
电脑沥青针入度仪操作规程
一、按《公路工程沥青及沥青混合料试验规程》准备试样。
二、打开电源，设置时间，然后打开对针灯，顺时针方向转动调节拔杆，工作台上升，使试样与标准针针尖接触。
三、按“测量”键，针与连杆立即自动释放，并自由穿入试样中，达到设置时间，则自动锁定并显示此时测试针插入沥青的深度值。
四、试验完毕，将针换下，用手将砝码与针连杆往上推到检测位置，便可进行下次试验。
五、将试样换一个位置，重复以上步骤，进行第二次和第三次测量。
六、试验完毕，关掉电源，将针针擦拭干净。
工程试验检测中心数控沥青针入度仪操作规程一、将预先脱水的试样加热熔化，加热温度不得高于试样，估计软化点90℃，充分搅拌过筛后注入盛样皿内，其深度不得小于30毫升，放置于15-30℃的空气中冷却一小时。
（注意不得有灰尘落入）
二、将盛样皿浸入盛满清水的槽中，水温保持25±0.5℃，水面应高于试样表面25mm以上，浸放一小时。
三、取出盛样皿，再放入水温严格控制为25℃的保温皿中，水面应高于试样表10mm以上。
四、调整针入度仪，使之水平，用手按下针杆控制皿，使针杆顶端面与百分表触头按触百分表指针调零，将保温器放在圆工作台上，调整上支架，使针尖大致触试样表面，然后微调转盘使针尖恰好接触试样表面。
五、开启电源，按一启动按钮，电磁铁吸动针杆控制器，使标准针自由落下，穿入试样中，一起到规定的时间，控制器锁住针杆，按下百分表测头与针杆顶端面接触，百分表指针所指的数值，即为试样的针入度。
六、同一试样至少重复试验三次，每次穿入点的相互距离及盛样皿的边缘距离不得小于10毫米，各次试验结果平均值
即为此试样的结果。
七、每次试验前，都须检查并调节保温皿内的水温，试验后将标准针取下，用浸有溶剂（苯或汽油）的布或棉花檫净。
德信诚培训网
更多免费资料下载请进：http://www.55top.com 好好学习社区
沥青针入度仪校验规程
1、适用范围
本方法适用于沥青针入度仪的校准，参照《道路石油沥青针入度试验仪》（JJG
（交通）067-2006）编制。
2技术要求
2.1仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造
厂等）、合格证、使用说明书。
2.2仪器外表不应有明显的损伤、缺陷和锈蚀，仪器示值显示应清晰准确，无
缺笔画现象，目测连杆表面是否光滑，并能自由下落，仪器应能保证标准针和
针连杆在无明显摩擦下垂直运动，并能准确停止。
2.3针入度标准针需经过专业机构检定，标准针质量（2.5±0.05)g，标准针及
针连杆总质量为（50±0.05)g，另附（50±0.05)g砝码一只，试验时的总质量
为(100±0.05)g.
2.4标准针与仪器底座平面应保持垂直，与底座平面接触时，标准针偏离中心
的最大允许值为2.0mm。
2.5自动式针入度仪示值装置最大允许误差为±0.1mm。
2.6针连杆组释放时间的最大允许误差为±0.1mm。
2.7恒温水浴温度的最大允许偏差为±0.1mm。
3校准项目
3.1外观检查。
3.2标准针和连杆及砝码的总质量。
3.3标准针与中心偏离度。
德信诚培训网
更多免费资料下载请进：http://www.55top.com 好好学习社区
3.4示值装置。
3.5时控装置。
3.6温控器装置。
4校准环境及校准器具
4.1校准环境：校准工作应在室内进行，环境温度为（20±10)℃，相对湿度不
大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。
4.2校准器具：
4.2.1电子天平：量程不小于200g，感量0.01g。
4.2.2游标卡尺：量程不小于200mm,分度值0.02mm.
4.2.3标准量块：尺寸分别为1mm、5mm、10mm、20mm的4 等量块。
4.2.4秒表：分度值0.1s。
4.2.5标准温度计：量程0-50℃,分度值0.1℃.
5校验规程
5.1外观检查：按照本方法2.1条、2.2条要求进行目测检查。
5.2标准针、连杆及砝码的质量校准：用电子天平分别称量标准针、标准针和
针连杆质量，标准针、针连杆和附加砝码的总质量，并分别记录；各重复3次，
取平均值。
5.3标准针与中心偏离度校准：将仪器放置平稳，调节仪器水平，把标准针插
入针连杆下端并紧固，在底座上放置一玻璃片，取两张白纸，中间夹1张复写
纸并放在玻璃片上，将针连杆放下，使针尖与纸刚好接触，然后用手轻轻转动
一周，此时针头在纸上划出1个圆圈，用游标卡尺测量圆圈的直径，其直径的
一半即为针与中心偏离度，重复3次，取平均值。
德信诚培训网
更多免费资料下载请进：http://www.55top.com 好好学习社区
5.4示值装置校准：将标准针杆锁定在适当位置，在基座和针杆之间分别放上
1mm、5mm、10mm、20mm的标准量块，调节升降装置，使针杆与量块顶部表面轻
轻接触，调整读数为零，移去量块，用手托住标准针杆，启动释放装置，使标
准针杆与基座轻轻接触，记录仪器读数；重复3次，取平均值。若采用上述4
个标准量块校准超过误差规定时，应加密校准点，并得到相应的修正因子。
5.5时控装置校准：从针入度仪上取下标准针，将连杆锁定，将释放时间分别
置于5s和60s两档，同时启动秒表和释放开关，当仪器显示达到5s(或60s）
的瞬间停止秒表，记录秒表读数，重复进行3次，取平均值。
5.6温度控制校准：
5.6.1温控器示值误差校准：将标准温度计与控制器探头置于同一位置，以校
准温度为基准，自校准为-0.2℃开始（以0.1℃为级差至需要温度+0.2℃，必
要时可扩大校准范围）设置控制器温度值，每级温度稳定30min后，每10min
读取一次标准温度计温度值和显示器温度值，共读取3次，取平均值；作出标
准温度计温度值与控制器显示温度值之间的对比曲线或建立二者的数据对比
表。
5.6.2控制温度校准：将水浴温度控制器设置在指定的温度，待水温恒定后使
用标准温度计在水浴中的四周与中间5点测水温，其示值最大偏差应符合规定
值。
5.7结果处理：填写校准记录表，提交审核确认。
6、校准周期
校准周期一般为12个月。
7、参考文件
