高低温沥青针入度仪使用说明书

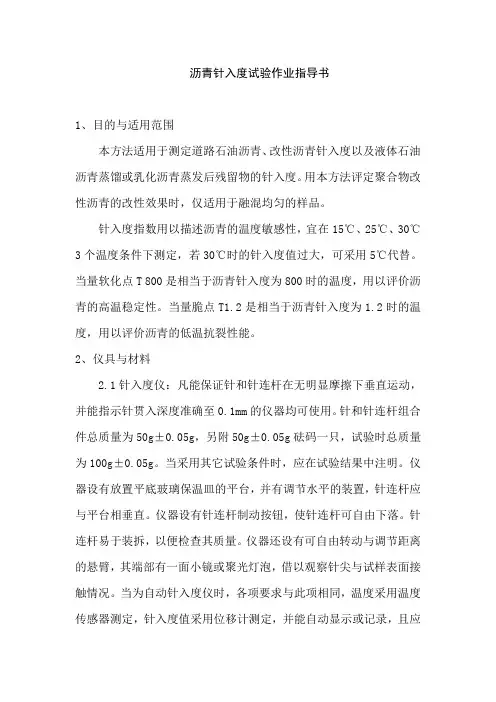

沥青针入度试验作业指导书1、目的与适用范围本方法适用于测定道路石油沥青、改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。

用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。

针入度指数用以描述沥青的温度敏感性，宜在15℃、25℃、30℃3个温度条件下测定，若30℃时的针入度值过大，可采用5℃代替。

当量软化点T 800是相当于沥青针入度为800时的温度，用以评价沥青的高温稳定性。

当量脆点T1.2是相当于沥青针入度为1.2时的温度，用以评价沥青的低温抗裂性能。

2、仪具与材料2.1针入度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度准确至0.1mm的仪器均可使用。

针和针连杆组合件总质量为50g±0.05g，另附50g±0.05g砝码一只，试验时总质量为100g±0.05g。

当采用其它试验条件时，应在试验结果中注明。

仪器设有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。

仪器设有针连杆制动按钮，使针连杆可自由下落。

针连杆易于装拆，以便检查其质量。

仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯泡，借以观察针尖与试样表面接触情况。

当为自动针入度仪时，各项要求与此项相同，温度采用温度传感器测定，针入度值采用位移计测定，并能自动显示或记录，且应对自动装置的准确性经常校验。

为提高测试精密度，不同温度的针入度试验宜采用自动针入度仪进行。

2.2标准针由硬化回火的不锈钢制成，洛氏硬度HRC54—60，表面粗糙度Ra0.2 m—0.3 m，针及针杆总质量2.5g±0.05g，针杆上应打印有号码标志，针应设有固定用装置盒（筒），以免碰撞针尖，每根针必须附有计量部门的检验单，并定期进行检验。

2.3盛样皿：金属制，圆柱形平底。

小盛样皿的内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200—350）；对针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm，试样体积不少于125ml。

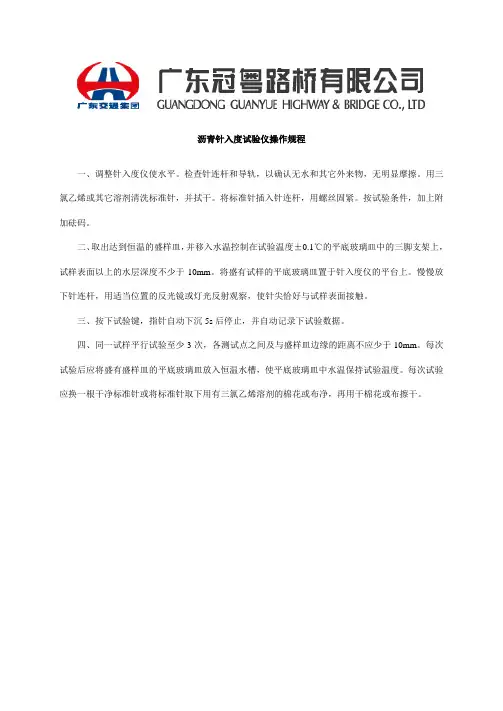

沥青针入度试验仪操作规程
一、调整针入度仪使水平。

检查针连杆和导轨，以确认无水和其它外来物，无明显摩擦。

用三氯乙烯或其它溶剂清洗标准针，并拭干。

将标准针插入针连杆，用螺丝固紧。

按试验条件，加上附加砝码。

二、取出达到恒温的盛样皿，并移入水温控制在试验温度±0.1℃的平底玻璃皿中的三脚支架上，试样表面以上的水层深度不少于10mm 。

将盛有试样的平底玻璃皿置于针入度仪的平台上。

慢慢放下针连杆，用适当位置的反光镜或灯光反射观察，使针尖恰好与试样表面接触。

三、按下试验键，指针自动下沉5s 后停止，并自动记录下试验数据。

四、同一试样平行试验至少3次，各测试点之间及与盛样皿边缘的距离不应少于10mm 。

每次试验后应将盛有盛样皿的平底玻璃皿放入恒温水槽，使平底玻璃皿中水温保持试验温度。

每次试验应换一根干净标准针或将标准针取下用有三氯乙烯溶剂的棉花或布净，再用干棉花或布擦干。

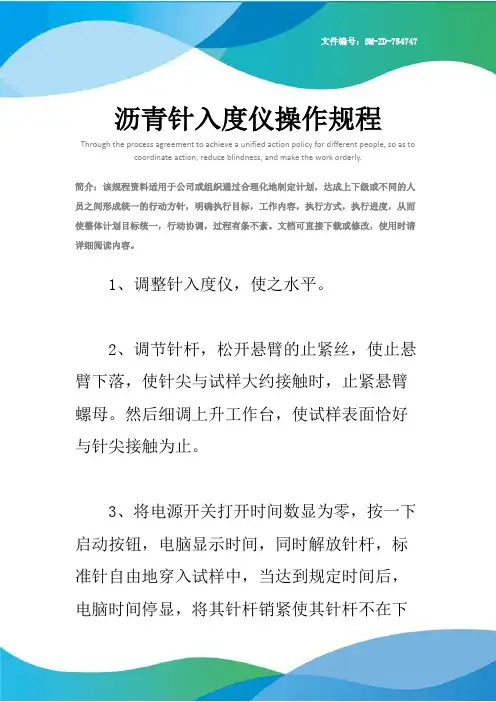

沥青针入度仪操作规程
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人
员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而
使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请
详细阅读内容。

1、调整针入度仪，使之水平。

2、调节针杆，松开悬臂的止紧丝，使止悬臂下落，使针尖与试样大约接触时，止紧悬臂螺母。

然后细调上升工作台，使试样表面恰好与针尖接触为止。

3、将电源开关打开时间数显为零，按一下
启动按钮，电脑显示时间，同时解放针杆，标
准针自由地穿入试样中，当达到规定时间后，
电脑时间停显，将其针杆销紧使其针杆不在下
落，用手按下底触点与其杆顶端面接触，此时，表上值即为试样的针入度值。

4、关闭电源，整理仪器。

这里填写您的企业名字
Name of an enterprise。

沥青针入度自动试验仪操作规程
1、在试验前，先将恒温水浴容器中按规范规定灌好水，开启水浴电源开关，并同时打开“加热”和“制冷”开关，使容器内的水温能达到规定的试验温度要求；
2、将按规定制作好的试件放入调节好温度的水浴中进行温度调节；
3、打开针入度仪电源开关，将仪器预热15分钟；
4、将调节好温度的水浴及试件放到针入度仪操作台上，打开照明灯，认真调节好试针位置；
5、先进入“参数设置”菜单，根据试验要求设定试验所用的温度、时间等参数，再进入“开始实验”菜单，并开始试验；
6、当针入度超过200时，至少用三根针，每次试验用的针留在试样中，直到三根针扎完时再将针从试样中取出。

针入度小于200时可将针取下用合适的溶剂擦净后继续使用。

7、试验完毕后，关闭电源。

注意事项：
当室温低于0℃时，请将恒温水浴内的水、循环泵和管路内的水放尽，也将恒温水槽内的水放尽，防止结冰损坏器件。

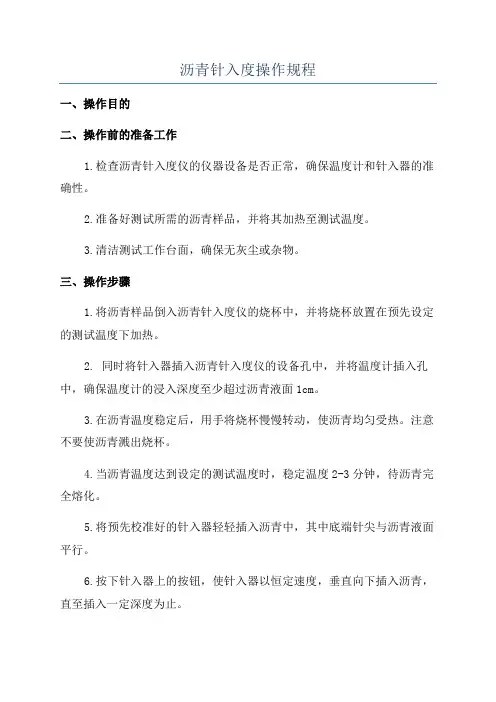

沥青针入度操作规程一、操作目的二、操作前的准备工作1.检查沥青针入度仪的仪器设备是否正常，确保温度计和针入器的准确性。

2.准备好测试所需的沥青样品，并将其加热至测试温度。

3.清洁测试工作台面，确保无灰尘或杂物。

三、操作步骤1.将沥青样品倒入沥青针入度仪的烧杯中，并将烧杯放置在预先设定的测试温度下加热。

2. 同时将针入器插入沥青针入度仪的设备孔中，并将温度计插入孔中，确保温度计的浸入深度至少超过沥青液面1cm。

3.在沥青温度稳定后，用手将烧杯慢慢转动，使沥青均匀受热。

注意不要使沥青溅出烧杯。

4.当沥青温度达到设定的测试温度时，稳定温度2-3分钟，待沥青完全熔化。

5.将预先校准好的针入器轻轻插入沥青中，其中底端针尖与沥青液面平行。

6.按下针入器上的按钮，使针入器以恒定速度，垂直向下插入沥青，直至插入一定深度为止。

7.保持针入器停留在插入深度的位置，两分钟后再慢慢抽出针入器。

注意不能旋转针入器，以免沥青带出针孔。

8.用刻度尺或测度器测量针入器上沾有沥青的长度，记录下入度值。

四、注意事项1.操作人员必须佩戴防护手套和护目镜，以防止沥青的溅出。

2.操作过程中严禁用力抽动针入器，以免损坏仪器或造成安全事故。

3.操作前要确保温度计和针入器的准确性，避免因仪器故障导致测试结果错误。

4.每次操作前要对仪器进行清洁，以避免测试误差。

5.沥青样品在加热时要均匀受热，避免出现局部高温或熔化不均匀的情况。

五、操作记录与报告1.每次操作完成后，要记录下沥青的测试温度、入度值、操作人员等信息。

2.操作完成后要对沥青针入度仪进行清洁和维护，确保设备的正常使用。

六、操作风险与应急措施1.操作过程中要注意防护手套和护目镜的佩戴，防止沥青的溅出。

2.在操作过程中如发现沥青冒泡或溅射时，应立即停止操作，并采取措施清理和处理。

3.如果发生仪器故障或操作失误导致的危险情况，操作人员应立即停止操作，并及时报告相关主管人员。

通过遵守以上沥青针入度操作规程，可以确保测试结果的准确性和可靠性，提高工作效率，同时保障操作人员的安全。

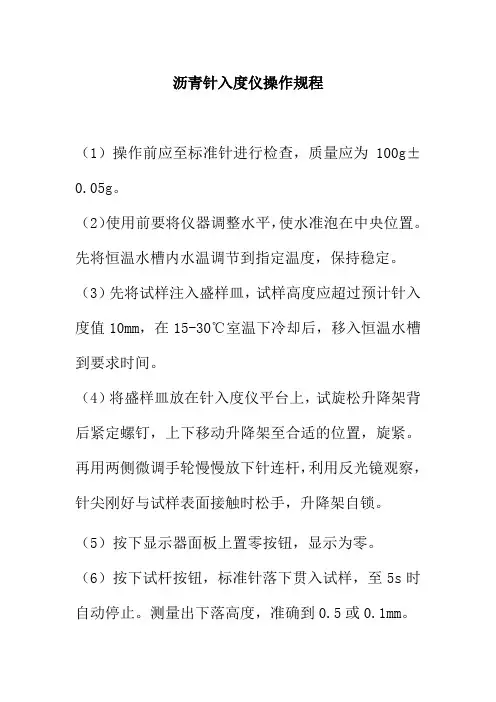

沥青针入度仪操作规程
（1）操作前应至标准针进行检查，质量应为100g±0.05g。

（2）使用前要将仪器调整水平，使水准泡在中央位置。

先将恒温水槽内水温调节到指定温度，保持稳定。

（3）先将试样注入盛样皿，试样高度应超过预计针入度值10mm，在15-30℃室温下冷却后，移入恒温水槽到要求时间。

（4）将盛样皿放在针入度仪平台上，试旋松升降架背后紧定螺钉，上下移动升降架至合适的位置，旋紧。

再用两侧微调手轮慢慢放下针连杆，利用反光镜观察，针尖刚好与试样表面接触时松手，升降架自锁。

（5）按下显示器面板上置零按钮，显示为零。

（6）按下试杆按钮，标准针落下贯入试样，至5s时自动停止。

测量出下落高度，准确到0.5或0.1mm。

（7）同一试样平行试验至少3次，各测点相距不少于10mm。

每次测后都应用三氯乙烯擦净。

（8）针入度大于200的沥青，至少要用3支标准针，试验完成后，才能取出针。

（9）试验工作完毕后，应将标准针取下，上油保护并装入护套。

仪器清理干净。

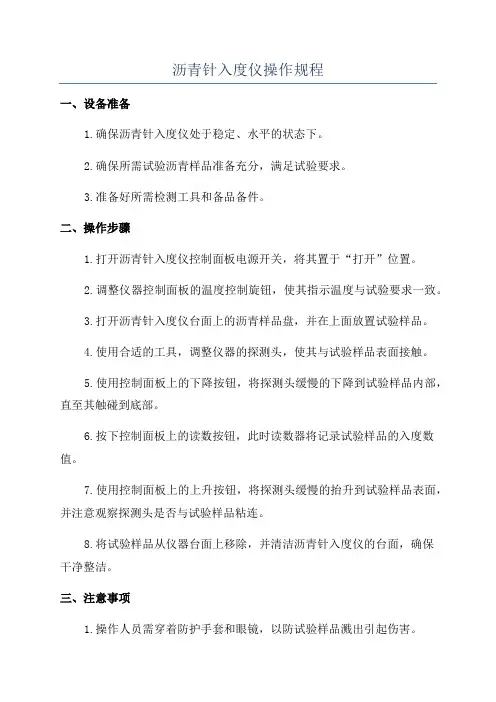

沥青针入度仪操作规程一、设备准备1.确保沥青针入度仪处于稳定、水平的状态下。

2.确保所需试验沥青样品准备充分，满足试验要求。

3.准备好所需检测工具和备品备件。

二、操作步骤1.打开沥青针入度仪控制面板电源开关，将其置于“打开”位置。

2.调整仪器控制面板的温度控制旋钮，使其指示温度与试验要求一致。

3.打开沥青针入度仪台面上的沥青样品盘，并在上面放置试验样品。

4.使用合适的工具，调整仪器的探测头，使其与试验样品表面接触。

5.使用控制面板上的下降按钮，将探测头缓慢的下降到试验样品内部，直至其触碰到底部。

6.按下控制面板上的读数按钮，此时读数器将记录试验样品的入度数值。

7.使用控制面板上的上升按钮，将探测头缓慢的抬升到试验样品表面，并注意观察探测头是否与试验样品粘连。

8.将试验样品从仪器台面上移除，并清洁沥青针入度仪的台面，确保干净整洁。

三、注意事项1.操作人员需穿着防护手套和眼镜，以防试验样品溅出引起伤害。

2.在操作过程中，应注意控制面板的显示和指示，确保仪器正常运行。

3.在操作前应检查沥青样品是否符合试验要求，样品不符合要求时应更换。

4.清洁仪器时，应使用适当的清洁剂，并按照清洁剂的说明进行操作。

5.定期检查沥青针入度仪的性能和准确性，如发现故障或异常情况，应及时维修或更换设备。

四、维护保养1.每次使用结束后，应清洁沥青针入度仪的探测头和台面，避免沥青堆积。

2.定期清洁仪器的过滤器和排水装置，以保证其正常运行。

3.定期检查仪器的电气线路和连接器，确保其连接稳固。

4.定期检查仪器的控制面板和仪表的显示和指示是否正常，如有异常应及时维修或更换。

以上即是沥青针入度仪操作规程的详细步骤和注意事项，只有操作人员掌握了正确的操作方法，才能保证试验的准确性和仪器的正常运行。

在使用过程中，还需密切关注试验样品的质量和温度等因素，并及时进行记录和分析。

同时，定期对仪器进行维护和保养，确保其长期稳定运行。

沥青自动针入度仪操作规程一、概述本文档介绍了如何操作沥青自动针入度仪。

针入度仪是通过针入沥青样品的方式来测量其粘度。

正确的操作方式可以确保测量结果的准确性和精度。

二、操作步骤1. 准备工作•在测量之前先将仪器仔细清洁干净，以免样品受到污染。

•准备好需要测量的沥青样品，并将其加热至约135°C左右，以确保其液态状态。

•打开记录仪，确保其稳定连接。

2. 安装样品•轻轻旋开下部夹层的螺丝，将样品卡片放在样品支架上，紧贴样品支架。

•拧紧螺丝，固定样品卡片，将针管头放在样品中央，针管需轻轻压到样品中心。

•通过轻轻旋开螺丝，使得完成针头和样品之间的接触，并保证针头可以自由移动。

•操作主界面上的“开始测量”按钮。

•针头会自动下降到样品中心进行测量。

•稳定后，测量结果将在操作屏幕上显示。

4. 测量完毕•测量完毕后，用清洁纸巾将针头上的沥青样品擦干净。

•取下样品卡片，对其进行清洁，以确保其准备好下一次测量。

•关闭记录仪并清理仪器。

三、注意事项•操作前确保已经阅读并理解操作手册，遵守所有操作规程。

•确保测量之前仪器已经清洗干净，以免污染样品。

•在针头和样品接触前，确保针头可以轻轻移动，不要用力推动针头。

•在测量过程中，请勿拔出样品卡片或移动针头，以免影响测量操作。

•完成操作后，请及时清理仪器，确保其处于干净的状态之下。

通过本文档的介绍，我们了解了如何正确操作沥青自动针入度仪。

这是确保测量结果准确的重要步骤，需要根据规程执行，遵循操作步骤以确保结果的正确性。

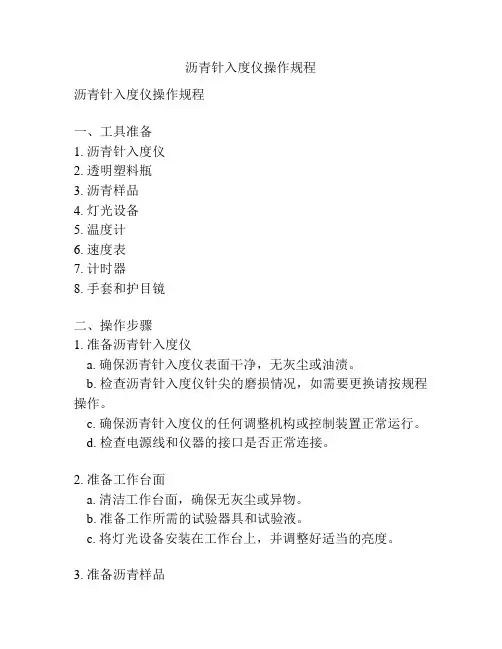

沥青针入度仪操作规程沥青针入度仪操作规程一、工具准备1. 沥青针入度仪2. 透明塑料瓶3. 沥青样品4. 灯光设备5. 温度计6. 速度表7. 计时器8. 手套和护目镜二、操作步骤1. 准备沥青针入度仪a. 确保沥青针入度仪表面干净，无灰尘或油渍。

b. 检查沥青针入度仪针尖的磨损情况，如需要更换请按规程操作。

c. 确保沥青针入度仪的任何调整机构或控制装置正常运行。

d. 检查电源线和仪器的接口是否正常连接。

2. 准备工作台面a. 清洁工作台面，确保无灰尘或异物。

b. 准备工作所需的试验器具和试验液。

c. 将灯光设备安装在工作台上，并调整好适当的亮度。

3. 准备沥青样品a. 打开透明塑料瓶，将沥青样品倒入瓶中。

b. 将瓶中的沥青样品加热至指定温度，使用温度计进行测量。

c. 将加热后的沥青样品搅拌均匀，确保温度分布均匀。

4. 开始测试a. 打开沥青针入度仪的电源，将仪器预热至指定温度。

b. 取一定量的沥青样品，注入沥青针入度仪的试验槽中。

c. 开始测试前，将仪器调整至所需的测试速度，并记录下来。

d. 使用计时器计时，开始进行测试。

e. 在测试过程中，注意观察沥青的流动情况，当沥青停止流动时，停止计时并记录时间。

5. 数据处理与结果分析a. 将测试得到的时间数据记录下来，并计算平均值。

b. 将测试数据与标准值进行对比，判断沥青的流动性能是否合格。

c. 对测试数据进行统计分析，并撰写测试报告。

6. 清洁和保养a. 测试结束后，先关闭电源，然后清理沥青针入度仪的试验槽，使用清洁剂擦拭干净。

b. 清洁沥青针入度仪表面，注意不要使用带有酸性物质的清洁剂。

c. 定期检查沥青针入度仪的各个部件，如有损坏或损耗应及时更换。

d. 对沥青针入度仪进行定期的润滑和维护，以确保其正常运行。

三、操作注意事项1. 在操作过程中，应佩戴手套和护目镜，防止沥青溅到皮肤或眼睛。

2. 操作人员应熟练掌握沥青针入度仪的操作规程，严格按照操作步骤进行。

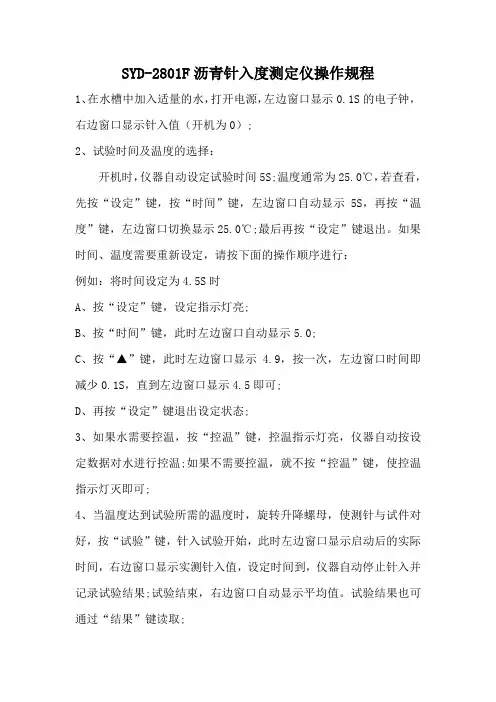

SYD-2801F沥青针入度测定仪操作规程
1、在水槽中加入适量的水，打开电源，左边窗口显示0.1S的电子钟，右边窗口显示针入值（开机为0）;
2、试验时间及温度的选择：
开机时，仪器自动设定试验时间5S;温度通常为25.0℃，若查看，先按“设定”键，按“时间”键，左边窗口自动显示5S，再按“温度”键，左边窗口切换显示25.0℃;最后再按“设定”键退出。

如果时间、温度需要重新设定，请按下面的操作顺序进行：
例如：将时间设定为4.5S时
A、按“设定”键，设定指示灯亮;
B、按“时间”键，此时左边窗口自动显示5.0;
C、按“▲”键，此时左边窗口显示 4.9，按一次，左边窗口时间即减少0.1S，直到左边窗口显示4.5即可;
D、再按“设定”键退出设定状态;
3、如果水需要控温，按“控温”键，控温指示灯亮，仪器自动按设定数据对水进行控温;如果不需要控温，就不按“控温”键，使控温指示灯灭即可;
4、当温度达到试验所需的温度时，旋转升降螺母，使测针与试件对好，按“试验”键，针入试验开始，此时左边窗口显示启动后的实际时间，右边窗口显示实测针入值，设定时间到，仪器自动停止针入并记录试验结果;试验结束，右边窗口自动显示平均值。

试验结果也可通过“结果”键读取;。

沥青针入度仪使用说明1.准备工作-首先，确保工作环境干净、整洁，并且没有任何杂物阻挡操作空间。

-确认沥青样品已充分搅拌均匀。

-检查沥青针入度仪是否正常工作，检查设备是否完好，仪表是否校准准确。

2.设置沥青针入度仪-将沥青针插入沥青针入度仪，并将其固定。

-校准仪器。

校准通常要求使用标准沥青样品进行，根据仪器的说明书进行校准操作。

3.测量工作-将沥青样品倒入具有刻度的容器中。

-调整沥青针入度仪的支架高度，使其与沥青样品接触。

-打开采样针的导流阀，并用干净的布擦拭掉针尖和导流阀上的任何杂质。

-当沥青样品达到所需的温度时，开始进行测量。

正常情况下，沥青样品的温度为25℃。

-将导流阀轻轻转动，使沥青开始流动。

一旦开始流动，就记录下导流阀的刻度数值，这个数值代表了沥青的黏度。

-根据实验的需要，可以选择不同直径的沥青针进行测量。

4.数据处理-将测得的黏度数据记录下来，并做好标记。

-如果有多个沥青样品需要测量，先将仪器清洗干净，并确定沥青样品的温度恢复到25℃。

5.仪器维护与清洁-每次使用完毕后，应立即将仪器进行清洗，避免沥青样品残留在仪器内部。

-使用干净的布擦拭仪器的外表面，确保仪器保持干燥和干净。

-定期检查设备是否正常工作，确保仪器的准确性。

总结：沥青针入度仪是一种用于测量沥青和其他粘稠物质黏度的仪器。

通过准备工作、设置仪器、进行测量、数据处理和仪器维护与清洁等步骤，可以正确地使用沥青针入度仪，并获得准确的测量结果。

在使用仪器前，要仔细阅读并理解仪器的使用说明书，以确保正确操作仪器，保证测试结果的准确性。

电脑沥青针入度仪使用说明书一、针入度仪简介说明：3型针入度仪为液晶显示，半自动型，显微镜调节方式，使试验沥青面与针头微接触。

按试验键自动计时，时间到自动锁住针杆，手动用数显百分尺量针入度值，最后读取百分尺读数。

好仪器，好资料，尽在沧州建仪（）。

欢迎到网站查询可编辑版本。

打造中国建仪销售第一品牌，树立沧州产品全新形象5型针入度仪为电脑自动型针入度仪，显微镜调节方式，使试验沥青面与针头微接触。

按试验键自动计时，时间到液晶屏自动显示针入度值，储存，自动计算平均值。

可以存储10组试验数据。

6型针入度与5型相似，多有加热装置，可以在温度低于25度时自动控制温度维持在25度，7型针入度仪是在6型基础上加有打印机。

8型针入度仪为大屏显示，可以显示实时时间，可以连续做3次试验自动显示针入度平均值。

可以连接电脑，带有试验软件。

显微镜调节方式调节上下。

可以自动校准，传感器超量程自动报警。

9型针入度仪在8型基础上加有打印功能。

SYD-2801F在8型基础上加有高低温恒温水浴，可以做高低温针入度试验。

二、电脑沥青针入度仪用途：该仪器主要用于测定粘稠石油沥青，粘稠页岩沥青，及液体石油沥青，沥青材料经蒸馏或乳化后的残留物的针入度。

沥青的针入度是在规定的时间和温度下，附加一定重量的标准针垂直穿入试样的深度。

该仪器使用简单、方便、低温漂，带有自动控温，LCD中文显示，实时时钟等功能，适用环境范围大，实现了试验过程自动化、数字化、电脑化、为我国公路、市政、建筑、石油等领域提供了一种精度高、稳定度好、性能可靠的电脑自动化沥青试验仪器。

三、电脑沥青针入度仪特点：1、大屏幕液晶中文显示。

2、可以连续试验三次，自动计算试验平均值。

3、系统测试模式允许进行传感器检测和重新标定。

4、仪器针杆套件可以通过调节扭在0－25mm内上下调节。

5、贯入针杆可以上下手动调节。

6、传感器超出量程自动提示。

7、可设置试验时间为5秒，15秒，30秒，60秒。

沥青自动针入度仪操作规程沥青自动针入度仪是一项用于测量沥青柔性路面材料的质量的测试设备。

使用自动针入度仪测试沥青材料的阻力，以确定其硬度、粘度和流动性。

在使用沥青自动针入度仪的过程中，必须遵守一定的操作规程，以确保准确性和安全性。

下面将详细介绍沥青自动针入度仪的操作规程。

一、设备准备在使用沥青自动针入度仪进行测试之前，需要进行设备准备。

操作人员必须先检查沥青自动针入度仪，确认设备都在正常工作状态，需要检查的设备有：1. 传感器：检查是否已安装传感器并连接设备；2. 针管：检查针管是否是正确的规格，并在正确的位置；3. 电源：检查设备的电源是否已插好，并接通电源；4. 操作软件：本设备是由软件操作的，需要启动软件，确保软件可以正常读取和处理数据。

二、样本准备在测试之前，需要准备好沥青样本。

操作人员应按照标准方法准备样品，确保样品具有代表性。

样品应满足以下条件：1. 稳定性：样品应是稳定的，并保持常温下的状态；2. 温度: 样品的温度应与实验室温度相等或接近；3. 物理状态：样品应处于流动状态，并且无任何气泡。

三、测试操作在进行测试之前，必须进行预热和预充，确保设备和样品已达到稳定状态。

以下是实际测试操作：1. 点击软件中的“启动测试”按钮，确保设备已经被激活并运行；2. 在设备上打开样品台，将已经准备好的样品放置在台上，调整相关测量参数；3. 确认数据输入正确，包括样品温度，针管类型、针管长度等；4. 点击“开始测试”按钮，针管开始针入样品，进行测试；5. 进行测试时，必须确保实验区域干燥、无风、无震动；6. 测试完成后，关闭测试进程并保存测试数据。

四、测试结果处理测试完成后，在沥青自动针入度仪上屏幕上显示出测试结果。

然而，在结果进行分析前要先进行一些必要的操作，例如：1. 需要进行数据的处理和分析；2. 需要根据标准分析测试结果，进行数据比较；3. 对比测试结果，通过平均计算来确定测试效果和测试准确性。

SZR-3型数控沥青针入度仪使用方法操作步骤1、将预先脱水的试样加热溶化，加热温度不得高于试样估计软化点90℃，时间不得多于30分钟，充分搅拌过筛后注入盛样皿内，放置于15~39℃的室温水中冷却1h，防止灰尘落入。

2、将试样皿侵入盛有清水的水槽中，保温1~1.5h，水温保持25±0.5℃，水面应高于试验表面25mm以上。

3、调整针入度仪，使之水平用手揿下释放按钮，提起标准针针杆，使针杆顶端面与数显尺接触头接触。

4、盛样皿保温1~1.5h后，取出并放入水温严格控制在25℃的平底保温皿中，试样表面以上的水层高度不应少于10mm，将保温皿置于针入度仪的圆形工作台上，调节工作台，使试样表面与针尖刚好接触，将数显尺归零。

5、点动按键，选择试验时间，按一下开始按钮，电子铁吸合使标准针自由穿入试样中，至红灯亮时，用手按下数显尺触头与标准针外杆顶端面接触，此时数显尺显示的数，即为试样的针入度。

6、同一试样重复实验至少3次，每次穿入点的的相互距离及与盛样皿边缘的距离都不得小于10mm，各次试验结果的平均值即为此试样的试验结果。

7、每次试验前，都应检查并调节保温皿内的水温，试验后都应将标准针取下弄干净再使用。

8、三次平行试验结果的最大值与最小值之差不得超过下列规定：针入度（0.1mm）允许差值（0.1mm）针入度（0.1mm）允许差值（0.1mm）0~49 2 150~249 1250~149 4 250~500 20注意事项：1、每次试验前都应检查并调节保温皿内的水温，试验后都应将标准针取下弄干净，存放于干燥处。

2、如仪器部件损坏或遗失，请与厂家联系，不得擅自更换。

3、为确保安全，请使用带地线的电源。

沥青针入度仪使用说明书电脑沥青针入度仪一、概述沥青针入度仪是一种采用先进的数字式位移传感器，结合微电脑技术研制的测量沥青针入度测量仪器，该仪器满足GB4509－84《石油沥青针入度的测量法》，ASMD5－83/IP49－79《沥青针入度的测量法》和TO60－93《沥青针入度试验》。

该仪器使用简单、方便、低温漂，适用环境范围大，实现了试验过程自动化、数字化、电脑化、为我国公路、市政、建筑、石油等领域提供了一种精度高、稳定度好、性能可靠的电脑自动化沥青试验仪器。

二、沥青针入度仪用途：该仪器主要用于测定粘稠石油沥青，粘稠页岩沥青，及液体石油沥青，沥青材料经蒸馏或乳化后的残留物的针入度。

沥青的针入度是在规定的时间和温度下，附加一定重量的标准针垂直穿入试样的深度。

三、沥青针入度仪主要功能特点1、四位液晶显示。

2、可以连续试验三次，自动计算试验平均值。

3、系统测试模式允许进行传感器检测和重新标定。

4、仪器工作平台可以上下在0－20mm内水平调节。

5、贯入针杆可以上下手动调节。

6、传感器超出量程自动提示。

7、可设置试验时间为5秒，15秒，30秒，60秒。

8、可外接打印机打印试验结果（SZR-7型）9、自带加热控温系统（SZR-6/7型），温度可在0-40℃范围内任意设置。

10、带工业标准RS232C通讯接口（SZR-5/6/7选配），可以通过通讯接口操作仪器完成试验，并读取试验结果。

四、沥青针入度仪主要技术指标1、最小分度：位移：0.01mm 时间：0.1s2、最大量程：40mm3、针连杆、砝码、标准针合重：100±0.05g 150±0.05g4、电源：AC220V±10％，50HZ5、试验皿：金属制，平底状，尺寸为70×45 55×35（mm）6、平底保温皿：玻璃制品，容量大于1.5L，皿深大于60mm；附放试样皿用三角架一个。

7、加热功率：200W；测温范围-50—125℃；控温范围：常温-40℃，控温精度0.1℃（SZR-6/7型）。

xzr-5沥青针入度说明书一、产品概述XZR-5沥青针入度是一种用于测量沥青和其它聚合物材料的针入度的仪器。

针入度是指在一定条件下，针状物体（针锥）在一定时间内插入被测物体（沥青）的深度。

该仪器主要由高精度测量系统、驱动系统、数据采集系统和显示系统等组成。

二、产品特点1.采用数字显示，操作简便，具有较高的测量准确度和重复性。

2.采用高精度测量系统，可测量范围广，适用于各种粘度的沥青。

3.驱动系统采用步进电机驱动，能够控制精确的插入速度，确保测量结果的准确性。

4.数据采集系统采用高速数据采集卡，能够快速获取插入过程中的数据，并进行实时显示和存储。

5.具有自动测量和手动测量两种模式，方便用户进行选择。

6.仪器具有稳定性好、使用寿命长等特点，可广泛应用于科研机构、建筑材料检验部门等领域。

三、使用方法1.将被测沥青样品放置在试验台上，并调整试验台的水平度，保证测量的准确性。

2.打开仪器电源，等待系统启动完成后，进入待机状态。

3.根据需要选择自动模式或手动模式，并进行相关设置。

4.触摸屏上输入所需的测试参数，如插入速度、测量时间等。

5.将针锥插入被测样品中，启动仪器开始测试。

6.测试完成后，在触摸屏上查看测量结果，并进行存储或打印。

四、注意事项1.在操作仪器时，要确保环境清洁，防止灰尘和杂质对测量结果的干扰。

2.仪器使用前应进行校准，确保测量结果的准确性。

3.在测量过程中，避免与试验台或其他物体发生碰撞，以免对仪器和样品造成损坏。

4.测量前要选择合适的针锥，以保证测量结果的准确性。

5.仪器长时间未使用时，应将其置于干燥、通风的地方，并适时进行保养和维修。

五、维护保养1.定期对仪器进行日常检查和维护，如清洁试验台、校准测量系统等。

3.仪器停用时，应将其存放在干燥、通风的地方，并定期进行电气设备的维修和保养。

六、注意事项1.仪器在使用过程中应遵循操作规程，不得私自拆卸或改装。

2.使用人员应经过专业培训，并严格按照说明书进行操作，确保操作的安全性。
