沥青针入度仪操作规程

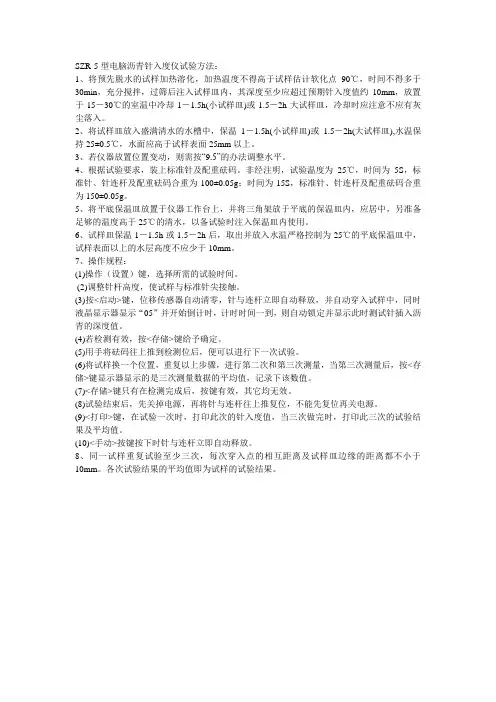

SZR-5型电脑沥青针入度仪试验方法：

1、将预先脱水的试样加热溶化，加热温度不得高于试样估计软化点90℃，时间不得多于30min，充分搅拌，过筛后注入试样皿内，其深度至少应超过预期针入度值约10mm，放置于15－30℃的室温中冷却1－1.5h(小试样皿)或1.5－2h大试样皿，冷却时应注意不应有灰尘落入。

2、将试样皿放入盛满清水的水槽中，保温1－1.5h(小试样皿)或1.5－2h(大试样皿),水温保持25±0.5℃，水面应高于试样表面25mm以上。

3、若仪器放置位置变动，则需按“9.5”的办法调整水平。

4、根据试验要求，装上标准针及配重砝码。非经注明，试验温度为25℃，时间为5S，标准针、针连杆及配重砝码合重为100±0.05g；时间为15S，标准针、针连杆及配重砝码合重为150±0.05g。

5、将平底保温皿放置于仪器工作台上，并将三角架放于平底的保温皿内，应居中，另准备足够的温度高于25℃的清水，以备试验时注入保温皿内使用。

6、试样皿保温1－1.5h或1.5－2h后，取出并放入水温严格控制为25℃的平底保温皿中，试样表面以上的水层高度不应少于10mm。

7、操作规程：

(1)操作（设置）键，选择所需的试验时间。

(2)调整针杆高度，使试样与标准针尖接触。

(3)按键，位移传感器自动清零，针与连杆立即自动释放，并自动穿入试样中，同时液晶显示器显示“05”并开始倒计时，计时时间一到，则自动锁定并显示此时测试针插入沥青的深度值。

(4)若检测有效，按键给予确定。

(5)用手将砝码往上推到检测位后，便可以进行下一次试验。

(6)将试样换一个位置，重复以上步骤，进行第二次和第三次测量，当第三次测量后，按键显示器显示的是三次测量数据的平均值，记录下该数值。

(7)键只有在检测完成后，按键有效，其它均无效。

(8)试验结束后，先关掉电源，再将针与连杆往上推复位，不能先复位再关电源。

(9)键，在试验一次时，打印此次的针入度值，当三次做完时，打印此三次的试验结果及平均值。

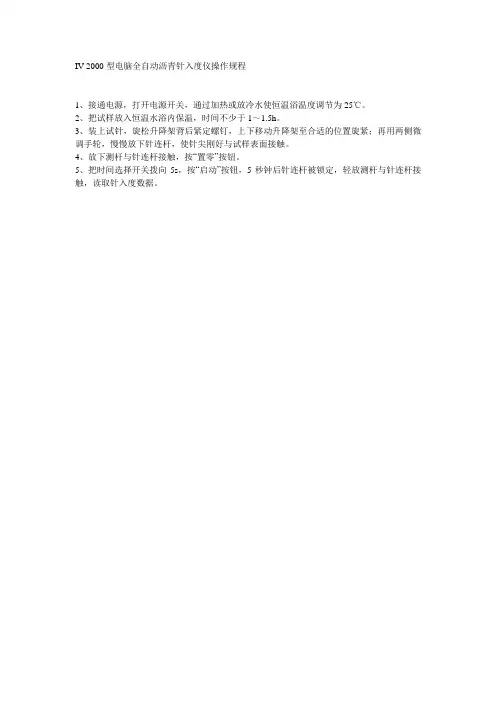

IV-2000型电脑全自动沥青针入度仪操作规程

1、接通电源，打开电源开关，通过加热或放冷水使恒温浴温度调节为25℃。

2、把试样放入恒温水浴内保温，时间不少于1～1.5h。

3、装上试针，旋松升降架背后紧定螺钉，上下移动升降架至合适的位置旋紧；再用两侧微调手轮，慢慢放下针连杆，使针尖刚好与试样表面接触。

4、放下测杆与针连杆接触，按“置零”按钮。

5、把时间选择开关拨向5s，按“启动”按钮，5秒钟后针连杆被锁定，轻放测杆与针连杆接触，读取针入度数据。

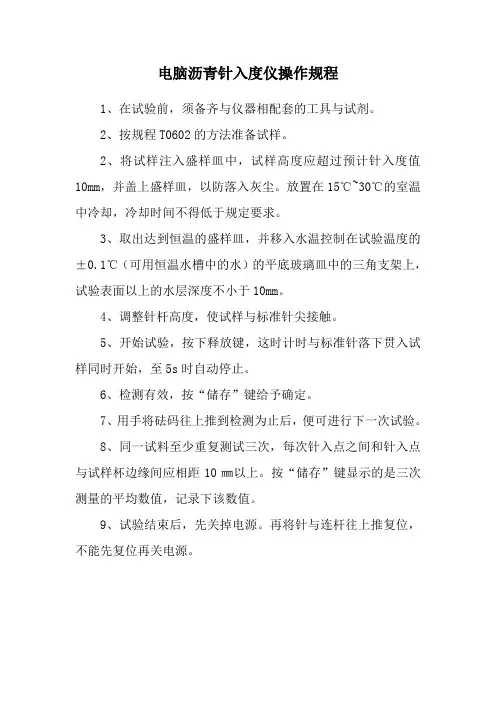

电脑沥青针入度仪操作规程

1、在试验前，须备齐与仪器相配套的工具与试剂。

2、按规程T0602的方法准备试样。

2、将试样注入盛样皿中，试样高度应超过预计针入度值10mm，并盖上盛样皿，以防落入灰尘。放置在15℃~30℃的室温中冷却，冷却时间不得低于规定要求。

3、取出达到恒温的盛样皿，并移入水温控制在试验温度的±0.1℃（可用恒温水槽中的水）的平底玻璃皿中的三角支架上，试验表面以上的水层深度不小于10mm。

4、调整针杆高度，使试样与标准针尖接触。

5、开始试验，按下释放键，这时计时与标准针落下贯入试样同时开始，至5s时自动停止。

6、检测有效，按“储存”键给予确定。

7、用手将砝码往上推到检测为止后，便可进行下一次试验。

8、同一试料至少重复测试三次，每次针入点之间和针入点与试样杯边缘间应相距10㎜以上。按“储存”键显示的是三次测量的平均数值，记录下该数值。

9、试验结束后，先关掉电源。再将针与连杆往上推复位，不能先复位再关电源。

沥青针入度自动试验仪操作规程

1、 在试验前，先将恒温水浴容器中按规范规定灌好水，开启水浴电源开关，并同时打开“加热”和“制冷”开关，使容器内的水温能达到规定的试验温度要求；

2、 将按规定制作好的试件放入调节好温度的水浴中进行温度调节；

3、 打开针入度仪电源开关，将仪器预热15分钟；

4、 将调节好温度的水浴及试件放到针入度仪操作台上，打开照明灯，认真调节好试针位置；

5、 先进入“参数设置”菜单，根据试验要求设定试验所用的温度、时间等参数，再进入“开始实验”菜单，并开始试验；

6、 当针入度超过200时，至少用三根针，每次试验用的针留在试样中，直到三根针扎完时再将针从试样中取出。针入度小于200时可将针取下用合适的溶剂擦净后继续使用。

7、 试验完毕后，关闭电源。

注意事项： 当室温低于0℃时，请将恒温水浴内的水、循环泵和管路内的水放尽，也将恒温水槽内的水放尽，防止结冰损坏器件。

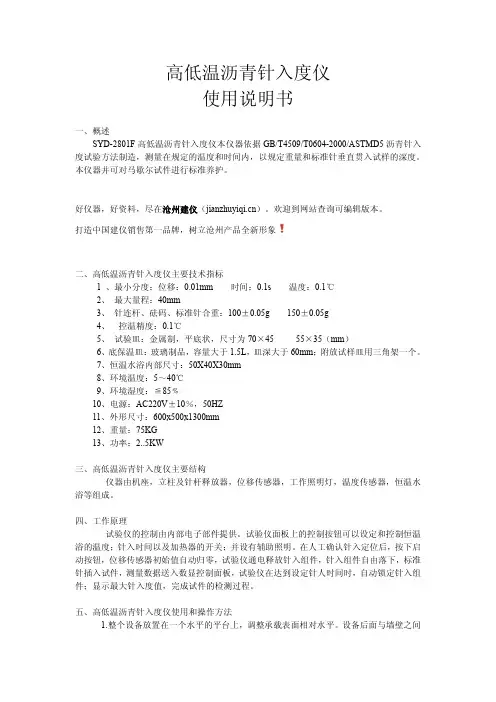

高低温沥青针入度仪

使用说明书

一、概述

SYD-2801F高低温沥青针入度仪本仪器依据GB/T4509/T0604-2000/ASTMD5沥青针入

度试验方法制造，测量在规定的温度和时间内，以规定重量和标准针垂直贯入试样的深度。

本仪器并可对马歇尔试件进行标准养护。

好仪器，好资料，尽在沧州建仪（）。欢迎到网站查询可编辑版本。打造中国建仪销售第一品牌，树立沧州产品全新形象

二、高低温沥青针入度仪主要技术指标

1、最小分度：位移：0.01mm时间：0.1s温度：0.1℃

2、最大量程：40mm

3、针连杆、砝码、标准针合重：100±0.05g150±0.05g

4、控温精度：0.1℃

5、试验皿：金属制，平底状，尺寸为70×4555×35（mm）

6、底保温皿：玻璃制品，容量大于1.5L，皿深大于60mm；附放试样皿用三角架一个。

7、恒温水浴内部尺寸：50X40X30mm

8、环境温度：5～40℃

9、环境湿度：≦85﹪

10、电源：AC220V±10％，50HZ

11、外形尺寸：600x500x1300mm

12、重量：75KG

13、功率：2..5KW

三、高低温沥青针入度仪主要结构

仪器由机座，立柱及针杆释放器，位移传感器，工作照明灯，温度传感器，恒温水

浴等组成。

四、工作原理

试验仪的控制由内部电子部件提供。试验仪面板上的控制按钮可以设定和控制恒温

浴的温度；针入时间以及加热器的开关；并设有辅助照明。在人工确认针入定位后，按下启

动按钮，位移传感器初始值自动归零，试验仪通电释放针入组件，针入组件自由落下，标准

针插入试件，测量数据送入数显控制面板，试验仪在达到设定针人时间时，自动锁定针入组

件；显示最大针入度值，完成试件的检测过程。

五、高低温沥青针入度仪使用和操作方法

1.整个设备放置在一个水平的平台上，调整承载表面相对水平。设备后面与墙壁之间

的距离不应小于100mm。

2.控制仪使用供电电压为AC220V、50Hz，如使用的电源电压波动较大时（超过220V

1

SYD-2801F低温针入度试验器

使 用 说 明 书

2002年06月06日

2

一、产品简介

One, product introduction

本仪器是根据中华人民共和国标准GB/T4509《石油沥青针入度测定法》、中华人民共和国行业标准JTJ052《公路工程沥青及沥青混合料试验规程》中的T0604《沥青针入度试验》所规定的要求设计制造的，适用于低温条件下沥青针入度的测试。本仪器也可用于固体细粒、粉剂、胶体、冻体等材料，以及乳酪、糖胶、牛油、麦其淋、奶油、发酵体等食品原料在低温条件下的针入度检验，在食品工业、交通公路工程及其他工业部门都可广泛应用。

The instrument is based on the standards of people's Republic of

China GB / T4509 determination of needle penetration of

petroleum asphalt"," the people's Republic of China industry

standard JTJ052" highway engineering asphalt and asphalt

mixture test procedures in the" T0604" asphalt penetration test"

the requirements of the design and manufacture, is suitable for

low temperature asphalt penetration test. The apparatus can also

be used for solid particles, powder, colloidal, jelly and other

materials, as well as the cheese, sugar, butter, cream, cream of

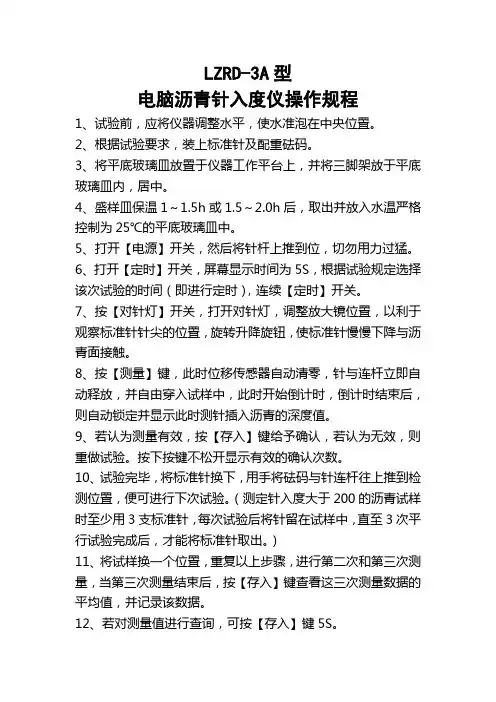

LZRD-3A型

电脑沥青针入度仪操作规程

1、试验前，应将仪器调整水平，使水准泡在中央位置。

2、根据试验要求，装上标准针及配重砝码。

3、将平底玻璃皿放置于仪器工作平台上，并将三脚架放于平底玻璃皿内，居中。

4、盛样皿保温1～1.5h或1.5～2.0h后，取出并放入水温严格控制为25℃的平底玻璃皿中。

5、打开【电源】开关，然后将针杆上推到位，切勿用力过猛。

6、打开【定时】开关，屏幕显示时间为5S，根据试验规定选择该次试验的时间（即进行定时），连续【定时】开关。

7、按【对针灯】开关，打开对针灯，调整放大镜位置，以利于观察标准针针尖的位置，旋转升降旋钮，使标准针慢慢下降与沥青面接触。

8、按【测量】键，此时位移传感器自动清零，针与连杆立即自动释放，并自由穿入试样中，此时开始倒计时，倒计时结束后，则自动锁定并显示此时测针插入沥青的深度值。

9、若认为测量有效，按【存入】键给予确认，若认为无效，则重做试验。按下按键不松开显示有效的确认次数。

10、试验完毕，将标准针换下，用手将砝码与针连杆往上推到检测位置，便可进行下次试验。（测定针入度大于200的沥青试样时至少用3支标准针，每次试验后将针留在试样中，直至3次平行试验完成后，才能将标准针取出。）

11、将试样换一个位置，重复以上步骤，进行第二次和第三次测量，当第三次测量结束后，按【存入】键查看这三次测量数据的平均值，并记录该数据。

12、若对测量值进行查询，可按【存入】键5S。

13、试验结束，关闭电源，将针杆擦拭干净，上油，放入盒内，并将仪器清理干净。

14、【存入】键只有在检测完成后按键才有效，其它无效。

建筑工程系（电大管理部）

二〇一一年十月

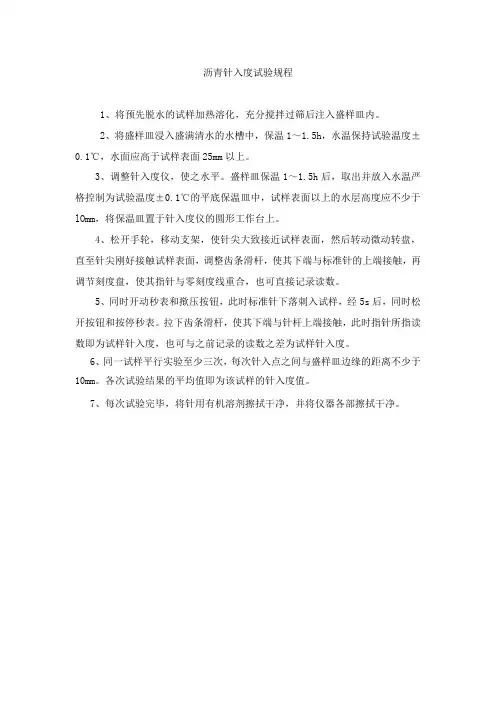

沥青针入度试验规程

1、将预先脱水的试样加热溶化，充分搅拌过筛后注入盛样皿内。

2、将盛样皿浸入盛满清水的水槽中，保温1～1.5h，水温保持试验温度±0.1℃，水面应高于试样表面25mm以上。

3、调整针入度仪，使之水平。盛样皿保温1～1.5h后，取出并放入水温严格控制为试验温度±0.1℃的平底保温皿中，试样表面以上的水层高度应不少于lOmm，将保温皿置于针入度仪的圆形工作台上。

4、松开手轮，移动支架，使针尖大致接近试样表面，然后转动微动转盘，直至针尖刚好接触试样表面，调整齿条滑杆，使其下端与标准针的上端接触，再调节刻度盘，使其指针与零刻度线重合，也可直接记录读数。

5、同时开动秒表和揿压按钮，此时标准针下落刺入试样，经5s后，同时松开按钮和按停秒表。拉下齿条滑杆，使其下端与针杆上端接触，此时指针所指读数即为试样针入度，也可与之前记录的读数之差为试样针入度。

6、同一试样平行实验至少三次，每次针入点之间与盛样皿边缘的距离不少于10mm。各次试验结果的平均值即为该试样的针入度值。

7、每次试验完毕，将针用有机溶剂擦拭干净，并将仪器各部擦拭干净。

德信诚培训网

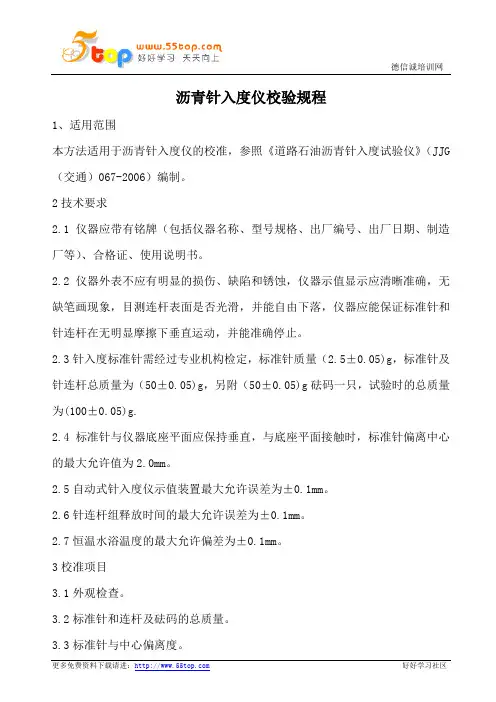

更多免费资料下载请进： 好好学习社区 沥青针入度仪校验规程

1、适用范围

本方法适用于沥青针入度仪的校准，参照《道路石油沥青针入度试验仪》（JJG（交通）067-2006）编制。

2技术要求

2.1仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。

2.2仪器外表不应有明显的损伤、缺陷和锈蚀，仪器示值显示应清晰准确，无缺笔画现象，目测连杆表面是否光滑，并能自由下落，仪器应能保证标准针和针连杆在无明显摩擦下垂直运动，并能准确停止。

2.3针入度标准针需经过专业机构检定，标准针质量（2.5±0.05)g，标准针及针连杆总质量为（50±0.05)g，另附（50±0.05)g砝码一只，试验时的总质量为(100±0.05)g.

2.4标准针与仪器底座平面应保持垂直，与底座平面接触时，标准针偏离中心的最大允许值为2.0mm。

2.5自动式针入度仪示值装置最大允许误差为±0.1mm。

2.6针连杆组释放时间的最大允许误差为±0.1mm。

2.7恒温水浴温度的最大允许偏差为±0.1mm。

3校准项目

3.1外观检查。

3.2标准针和连杆及砝码的总质量。

3.3标准针与中心偏离度。 德信诚培训网

更多免费资料下载请进： 好好学习社区 3.4示值装置。

3.5时控装置。

3.6温控器装置。

4校准环境及校准器具

4.1校准环境：校准工作应在室内进行，环境温度为（20±10)℃，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。

4.2校准器具：

4.2.1电子天平：量程不小于200g，感量0.01g。

4.2.2游标卡尺：量程不小于200mm,分度值0.02mm.

4.2.3标准量块：尺寸分别为1mm、5mm、10mm、20mm的4 等量块。

4.2.4秒表：分度值0.1s。

4.2.5标准温度计：量程0-50℃,分度值0.1℃.

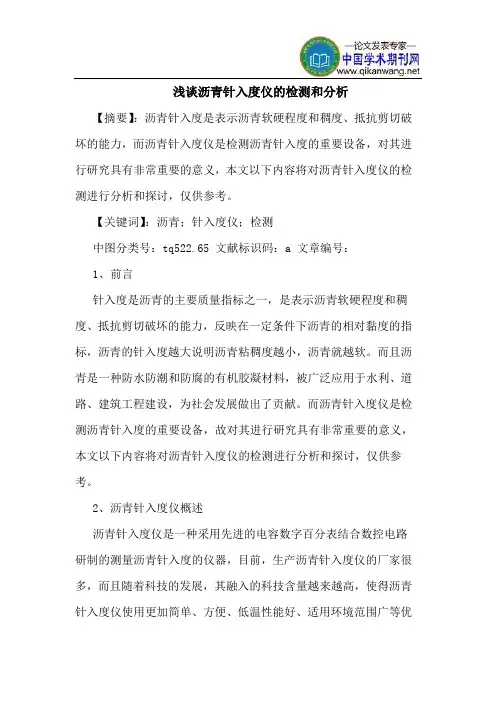

浅谈沥青针入度仪的检测和分析

【摘要】：沥青针入度是表示沥青软硬程度和稠度、抵抗剪切破坏的能力，而沥青针入度仪是检测沥青针入度的重要设备，对其进行研究具有非常重要的意义，本文以下内容将对沥青针入度仪的检测进行分析和探讨，仅供参考。

【关键词】：沥青；针入度仪；检测

中图分类号：tq522.65 文献标识码：a 文章编号：

1、前言

针入度是沥青的主要质量指标之一，是表示沥青软硬程度和稠度、抵抗剪切破坏的能力，反映在一定条件下沥青的相对黏度的指标，沥青的针入度越大说明沥青粘稠度越小，沥青就越软。而且沥青是一种防水防潮和防腐的有机胶凝材料，被广泛应用于水利、道路、建筑工程建设，为社会发展做出了贡献。而沥青针入度仪是检测沥青针入度的重要设备，故对其进行研究具有非常重要的意义，本文以下内容将对沥青针入度仪的检测进行分析和探讨，仅供参考。

2、沥青针入度仪概述

沥青针入度仪是一种采用先进的电容数字百分表结合数控电路研制的测量沥青针入度的仪器，目前，生产沥青针入度仪的厂家很多，而且随着科技的发展，其融入的科技含量越来越高，使得沥青针入度仪使用更加简单、方便、低温性能好、适用环境范围广等优

点，为沥青针入度的精确检测提供了设备和科技基础。沥青针入度仪必须满足《石油沥青针入度测量法》（gb4509-84）和《沥青针入度试验》（t0604-2000）和《沥青针入度的测量法》（asmd5-83/ip49-79）。

3、沥青针入度仪的组成及操作方法

沥青针入度仪由机座、立杆、针杆释放器、位移传感器、工作照明灯、温度传感器、恒温水浴盆等组成。其中机座上有工作照明灯和温度传感器，控制电路位于机座内，前面板上由时间数、温度数、针入深度数显示窗口以及功能按键组成，后面板上由电源开关、照明灯开关、电源插座、加热器插座、位移传感器接口以及位移传感器校准孔等组成。针杆释放器安装在立柱上，可自动或者人工控制针杆释放，释放器左侧有一升降按钮，调节释放器上升下降，用于针入度的对针位移传感器装在释放器上，用于针入度值的读取。工作照明灯用于对针照明，温度传感器用于对水温的控制，其特征在于是由标准针释放控制显示装置、试样恒温装置、电脑数控装置三个部份组成,标准针释放控制显示装置为悬壁框架式,通过齿条、齿轮啮合方式,同定存主柱上,试样恒温装置位于标准针释放显示装置的正下方,电脑数控装置的上方。

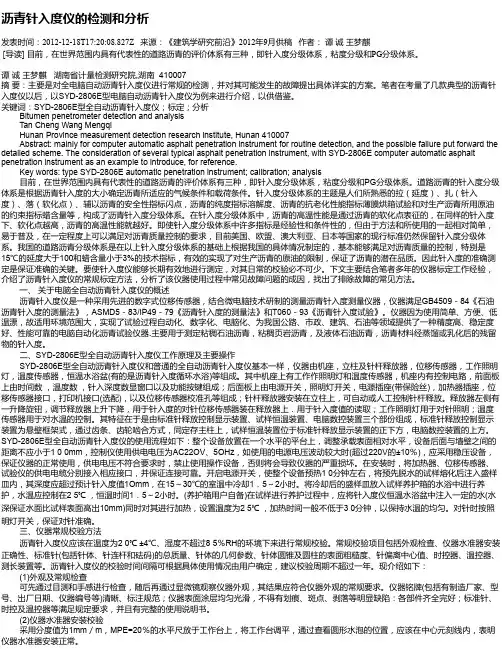

沥青针入度仪的检测和分析

发表时间：2012-12-18T17:20:08.827Z 来源：《建筑学研究前沿》2012年9月供稿 作者： 谭 诚 王梦麒

[导读] 目前，在世界范围内具有代表性的道路沥青的评价体系有三种，即针入度分级体系，粘度分级和PG分级体系。

谭 诚 王梦麒 湖南省计量检测研究院,湖南 410007

摘 要：主要是对全电脑自动沥青针入度仪进行常规的检测，并对其可能发生的故障提出具体详实的方案。笔者在考量了几款典型的沥青针

入度仪以后，以SYD-2806E型电脑自动沥青针入度仪为例来进行介绍，以供借鉴。

关键词：SYD-2806E型全自动沥青针入度仪；标定；分析

Bitumen penetrometer detection and analysis Tan Cheng Wang Mengqi Hunan Province measurement detection research institute, Hunan 410007 Abstract: mainly for computer automatic asphalt penetration instrument for routine detection, and the possible failure put forward thedetailed scheme. The consideration of several typical asphalt penetration instrument, with SYD-2806E computer automatic asphaltpenetration instrument as an example to introduce, for reference. Key words: type SYD-2806E automatic penetration instrument; calibration; analysis

DF-4沥青针入度仪操作规程

一、将预先脱水的沥青试样在前砂浴或电炉上加热融化，加热温度不得高干试样估计软化点100℃，经充分搅拌，过筛后，再仔细搅拌至空气泡完全消除为止。然后注入试样杯中，其深度不得小于30毫米，放置在15℃—30℃的空气中冷却一小时，（须注意不要使灰尘落入其试样表面）。

二、水槽中注入清水，打开电源，水温应保持在25℃±0.5℃，将将盛沥青的试样杯放入盛满清水的槽中，,浸放一小时直至试验时止。（水槽中的水面应高出沥青表面15毫米以上。

三、将仪器调平，将水浴放在升降盘上。

四、。使标准针的针尖与试料表面大致接触，然后转动调节盘，做微动调整，使标准针的尖端刚刚与试料表面接触，使齿条的下端与重杆上面接触，再调正度盘、使其零线与指针重合，（要记下指针所指度盘数值亦可）。

五、同时开动秒表与按下按钮，这时标准针即自由下落针入试样内，仪器的针入实验即为开始，经5秒钟后、同时松开按钮和按停秒表、拉下齿条，使其下端与重杆上面接触，此时可从度盘上读得指针所指的数值，（或减去前所记指针的刻度值）即为试验结果。

六、同一试料至少重复测试三次，每次针入点之间和针入点与试样杯边缘间应相距10毫米以上

七、每次试验前都须检查水浴中的水温，试验后将标准针取下。用浸有有机溶剂（笨、汽油、煤油等）的布或棉花擦净针端所附着的沥青、再用干净的布或棉花将针擦干，放置好。

1

SYD-2801E针入度试验器

使 用 说 明 书

2002年06月06日

2

一、产品简介

One, product introduction

SYD-2801E针入度试验器是根据中华人民共和国标准GB/T

4509 《石油沥青针入度测定法》、中华人民共和国交通行业标准JTJ052-2000《公路工程沥青及沥青混合料试验规程》中的T0604《沥青针入度试验》中的技术要求和有关规定设计制造的。

SYD-2801E penetration tester is according to the people's

Republic of China standard GB / T 4509" petroleum bitumen

determination of penetration", the people's Republic of China

transportation industry standard JTJ052-2000" highway

engineering asphalt and asphalt mixture test procedures in the"

T0604" asphalt penetration test" of the relevant provisions of the

technical requirements and the design and manufacture of the.

本仪器主要适用于测定道路石油沥青、改性沥青针入度以及液体石油沥青或乳化沥青蒸发后残留物的针入度。本仪器也可用于固体细粒、粉剂、胶体、冻体等材料，以及乳酪、糖胶、牛油、麦其淋、奶油、发酵体等食品原料检验，在食品工业、交通公路工程及其他工业部门都可广泛应用。

The instrument is mainly applicable to the determination of road

SZR-3型数控沥青针入度仪使用方法

操作步骤

1、将预先脱水的试样加热溶化，加热温度不得高于试样估计软化点90℃，时间不得多于30分钟，充分搅拌过筛后注入盛样皿内，放置于15~39℃的室温水中冷却1h，防止灰尘落入。

2、将试样皿侵入盛有清水的水槽中，保温1~1.5h，水温保持25±0.5℃，水面应高于试验表面25mm以上。

3、调整针入度仪，使之水平用手揿下释放按钮，提起标准针针杆，使针杆顶端面与数显尺接触头接触。

4、盛样皿保温1~1.5h后，取出并放入水温严格控制在25℃的平底保温皿中，试样表面以上的水层高度不应少于10mm，将保温皿置于针入度仪的圆形工作台上，调节工作台，使试样表面与针尖刚好接触，将数显尺归零。

5、点动按键，选择试验时间，按一下开始按钮，电子铁吸合使标准针自由穿入试样中，至红灯亮时，用手按下数显尺触头与标准针外杆顶端面接触，此时数显尺显示的数，即为试样的针入度。

6、同一试样重复实验至少3次，每次穿入点的的相互距离及与盛样皿边缘的距离都不得小于10mm，各次试验结果的平均值即为此试样的试验结果。

7、每次试验前，都应检查并调节保温皿内的水温，试验后都应将标准针取下弄干净再使用。

8、三次平行试验结果的最大值与最小值之差不得超过下列规定：

针入度（0.1mm） 允许差值（0.1mm） 针入度（0.1mm） 允许差值（0.1mm）

0~49 2 150~249 12

50~149 4 250~500 20

注意事项：

1、每次试验前都应检查并调节保温皿内的水温，试验后都应将标准针取下弄干净，存放于干燥处。

2、如仪器部件损坏或遗失，请与厂家联系，不得擅自更换。

3、为确保安全，请使用带地线的电源。

SZR-3型沥青针入度仪操作规程

1. 将预先脱水的试样加热溶化，加热温度不得高于试样估计软化点90℃，时间不得多于30min，充分搅拌过筛后储于盛样皿内，其深度至少应超过预期针入度值约10mm，放置于15-39℃的室温中冷却1h，冷却时应注意不应有灰尘落入。

2. 将盛样皿浸入盛满清水的水槽中，保温1-1.5h，水温保持25±0.5℃,水面应高于试样表面25mm以上。

3. 调整针入度仪，使之水平（必要时调节附加砝码的重量），用手掀下释放按钮，提起标准针针杆，使针杆顶端面与百分表接触头接触。

4. 盛样皿保湿1-1.5h后，取出并放入水温严格控制为25℃的平底保温皿中，试样表面以上的水层高度应不少于10mm，将保温皿置于针入度的圆形工作台上，调节工作台，使试样表面与针尖恰好接触（如调节工作台不够，可以用调节螺母调节杠杆与之配合），将百分表指针对零。

5. 将时间开关拨至试样所需的时间（5s或60s）档位上，按一下开始按钮，使标准针自由的穿入试样中，至红灯亮时（此时，表示标准针穿入试样中的时间已达5s或60s，自动放磁弹簧将铁针固紧，使其铁杆不再下落），用手按下百分表触头与标准针针外杆顶端面接触，此时百分表指针所指的数，即为试样的针入度。

6. 同一试样重复试验至少三次，每次穿入点的相互距离及与盛样皿边缘的距离都不得小于10mm，各次试验结果的平均值即为此试样的试验结果。

7. 每次试验前，都应检查并调节保温皿内的水温，试验后都应将标准针取下用浸有溶剂（汽油）的棉花或布拭净，再用棉花或布擦干。

沥青针入度仪自检校验方法

ZML-028

一、 技术要求

1、 标准针连杆的质量为47.5±0.05g。

2、 标准针和连杆组合件的总质量为50±0.05g。

3、 砝码两个，其质量分别为50±0.05g、100±0.05g。

4、 标准针：应为硬化回火的不锈钢制成，其尺寸应符合下表要求：

针长度(mm) 直径(mm) 针尖锥体角度 硬度HRC

50±1.0 1.00~1.02 8°40′~9°40′ 54~60

5、连杆表面应光滑平整，刻度盘的齿条应清洁，无变形，压紧按钮应使用灵活，对连杆无磨擦。

6、在标准针与底座平面接触的情况下，标准针最大偏离度不大于1.5mm。

二、 校验项目及条件

1、 校验项目

（1） 目测检查外观与工作性能。

（2） 测定下列技术参数：

①标准针和连杆及砝码的总质量。

②标准针尺寸。

③标准针偏离度。 2、 校验用器具

（1） 游标卡尺：量程300mm，分度值0.02mm。

（2） 天平：称量200g，感量0.1mg。

（3） 钢直尺：量程300mm，分度值1mm。

（4） 万能角度尺。

三、 校验方法

1、 目测检查连杆表面是否光滑，并靠自动能自由下落，无紧涩和旷动现象。

2、 目测检查刻度圆盘齿条是否清洁，有无变形，压紧按钮使用是否灵活。

3、 称量标准针连杆、连杆和标准针组合件及两个砝码质量，准确至0.01g。

4、 用游标卡尺、钢直尺测量标准针的直径和长度，并用万能角度尺测量针尖锥体角度。

5、 用万能角度尺测量标准针最大偏离度，测三次取平均值。

四、 校验结果处理

全部项目均符合技术要求为合格。

五、 校验周期、记录与证书

校验周期为24个月，。校验记录格式见下表，校验证书格式见附录Ⅰ。

沥青针入度仪校验记录 ZMJ-028

送检单位 仪器编号 校验号

项 目 校 验 数 据 结 果
