九年级物理全册第十六章电压电阻基础知识点归纳总结单选题1、如图所示，闭合开关后，将导线夹子在电阻丝上向右滑动时，观察到小灯泡的亮度变暗，说明影响导体电阻的大小的因素是导体的（）A．材料B．横截面积C．长度D．温度答案：C闭合开关后，将导线夹子在电阻丝上向右滑动时，ab接入电路中的长度变大，观察到小灯泡的亮度变暗，这可知，电路中的总电阻变大，即ab接入电路中的电阻变大，这说明影响说明电路中的电流变小了，根据I=UR导体电阻的大小的因素是导体的长度，故C符合题意，ABD不符合题意。
故选C。
2、下列说法正确的是（）A．电压是使电荷定向移动形成电流的原因B．摩擦起电的本质是创造了新的电荷C．金属导体中，自由电子定向运动的方向，就是电流的方向D．小灯泡不接入电路时，通过的电流为零，小灯泡的电阻也为零答案：AA．电压的作用是形成电流，即电压使电荷发生定向移动，故A正确；B．摩擦起电是电荷的转移，从一个物体移动到另一个物体，电荷没有减少，也没有增加，故B错误；C．正电荷定向移动的方向规定为电流方向，所以金属导体中自由电子定向移动方向与电流方向相反，故C错误；D．电阻是导体的属性，与电流的有无无关，所以没有电流时，小灯泡的电阻也不为0，故D错误。
故选A。
3、下列对生活中一些物理量的估计，最接近实际值的是（）A．一节干电池的电压约为6VB．我国家庭电器正常工作时电压一般为220VC．家庭房间灯泡工作时的电流约为4AD．空调工作时的电流约为0.2A答案：BA．一节干电池的电压约为1.5V，故A不符合题意；B．我国家庭电器正常工作时电压一般为220V，故B符合题意；C．家庭房间灯泡工作时的电流约为0.2A，故C不符合题意；D．空调工作时的电流约为5A，故D不符合题意。
故选B。
4、如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．答案：AA．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法正确，故A正确；B．图中，电压表接在电源两端，电压表始终测电源电压（即两灯串联的总电压），电压表正负接线柱接法正确，故B错误；C．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故C错误；D．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故D错误。

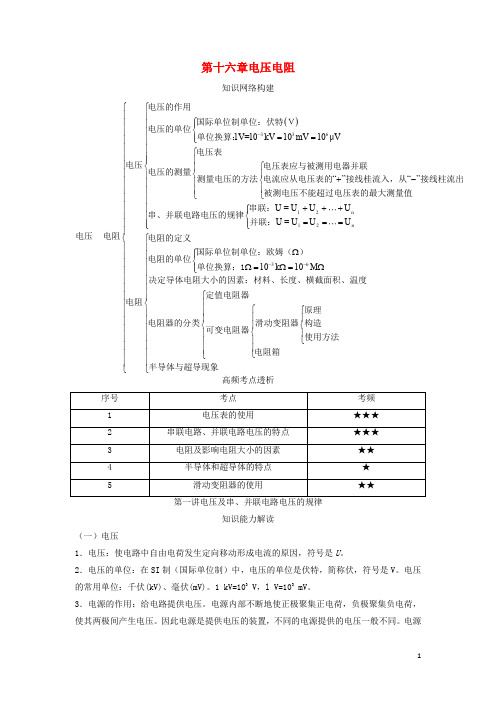

第十六章电压电阻知识网络构建()33612121V=10kV 10mV 10μV “”“”n n U =U U U U =U U U -⎧⎪⎪⎪⎪⎪⎪⎪⎧⎪⎨==⎪⎩⎧⎪⎧⎪⎨⎪+-⎨⎪⎪⎪⎩⎩+++⎧⎪⎨===⎪⎩⎨⎪⎩电压的作用国际单位制单位：伏特电压的单位单位换算：电压表电压表应与被测用电器并联电压的测量测量电压的方法电流应从电压表的接线桂流入，从接线柱流出被测电压不能超过电压表的最大测量值串联：串、并联电路电Ｖ电压压的电压 电阻 规律并联：3610k 10M --⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪Ω⎧⎪⎨Ω=Ω=Ω⎪⎩⎧⎪⎧⎧⎪⎪⎪⎪⎨⎨⎪⎨⎪⎪⎩⎪⎪⎪⎪⎩⎩⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎩电阻的定义国际单位制单位：欧姆（）电阻的单位单位换算：1决定导体电阻大小的因素：材料、长度、横截面积、温度定值电阻器原理滑动变阻器构造电阻器的分类可变电阻器使用方法电阻箱半导体与超导现象电阻高频考点透析知识能力解读（一）电压1．电压：使电路中自由电荷发生定向移动形成电流的原因，符号是U 。
2．电压的单位：在SI 制（国际单位制）中，电压的单位是伏特，简称伏，符号是V 。
电压的常用单位：千伏(kV)、毫伏(mV)。
1 kV=103 V ，l V=103mV 。
3．电源的作用：给电路提供电压。
电源内部不断地使正极聚集正电荷，负极聚集负电荷，使其两极间产生电压。
因此电源是提供电压的装置，不同的电源提供的电压一般不同。
电源两端的电压可用电压表来测量。
1．电压表：用来测量电路两端电压的仪表叫做电压表，如图所示。
电压表所能测量的电压范围叫做电压表的量程。
2．电压表的特点：其内阻很大，接入电路后相当于开路。
3．电压表的量程：实验室常用电压表有两个量程：0～3 V 与0～15 V 。
使用0～3 V 量程，读数时看表盘下一行数字，其每一大格代表1V ，每一小格代表0.1V;使用0～15 V 量程，读数时看表盘上一行数字，其每一大格代表5V ，每一小格代表0.5 V 。
第十六章电压电阻01思维导图02考点速记【考点1电压】1.电源与电压（1）电源是提供电压的装置，电压是形成电流的原因。
（2）形成持续电流的条件：一是电路中有电源（或电路两端有电压）；二是电路为通路（或电路是闭合的）。
电路中有电流时一定有电压；有电压时却不一定有电流，关键是看电路是不是通路。
2.电压单位与常见电压值（1）电压的单位国际单位：伏特；简称：伏；符号：V常用单位：千伏（kV）、毫伏（mV）、微伏（μV）；换算关系：1kV=103V；1V=103mV；1mV=103μV。
（2）常见电压值：家庭电路电压—220V；手机电池的电压—3.7V；一节干电池电压：1.5V；一节铅蓄电池电压：2V。
【考点2电压表的连接与使用】1.电压表（1）电压的测量工具是电压表，实验室常用电压表及元件符号如下图：（2）实验室常用的电压表有三个接线柱，两个量程：①当用“-”“3”两个接线柱时，量程为0～3V，每一大格表示1V，每一小格表示0.1V；②当用“-”“15”两个接线柱时，量程为0～15V，每一大格表示5V，每一小格表示0.5V。
2.电压表的连接规则是：（1）与被测电路并联；（2）电流从正接线柱流入，负接线柱流出；（3）被测电压不能超过电压表使用的量程．为读数精确，能使用小量程时不使用大量程；（4）电压表直接接在电源两极时，所测电压为电源电压。
3.电压表的使用：（1）电压表的使用规则：①使用电压表前首先要校零，明确电压表的量程和分度值，被测电压不要超过电压表的量程；②电压表应与被测电路并联；③通过电压表的电流方向为红接线柱（+）入，黑接线柱（-）出；④电压表可以直接接到电源两极上，所测电压为电源电压；（2）试触：如果不知道被测电压的大约值，采取试触的方法。
①反向偏转：说明电压表正负接线柱接反了；②正向偏转角度很小：说明电压表量程选大了；③正向偏转到最大刻度之外：说明电压表量程选小了。
【考点3串、并联电路的电压规律】1.串联电路的电压规律（1）串联电路中总电压等于各部分电路电压之和；数学表达式：U=U 1+U 2；（2）并联电路中各支路两端的电压相等，等于总电压；数学表达式：U=U 1=U 2。
第十六章?电压电阻?知识点归纳与练习一、电压〔一〕电压的作用电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
电路中获得持续电流的条件：①电路中有电源〔也就是电路两端有电压〕；②电路是闭合的。
〔二〕电压的单位1、电压符号：U2. 国际单位：V〔伏特〕常用单位：kV、mV、μV换算关系：1Kv＝1000V 1V＝1000mV1mV＝1000μV记住一些电压值：一节干电池1．5V 一节蓄电池2V 家庭电压220V 平安电压不高于36V〔三〕电压测量：仪器：电压表，符号：读数时，看清接线柱上标的量程，和分度值。
使用规那么：两要、一不①电压表要并联在电路中。
②电流从电压表的“正接线柱〞流入，“负接线柱〞流出。
否那么指针会反偏。
③被测电压不要超过电压表的最大量程。
注：电压表可以直接连在电源两端，此时电压表测得是电源电压危害：1.被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
2.选择量程：实验室用电压表有两个量程，0～3V和0～15V。
测量时，先选大量程，用开关试触，假设被测电压小于3V那么换用小的量程，假设被测电压大于15V那么换用更大量程的电压表。
〔四〕串并联电路电压规律1、串联电路的总电压等于各局部电路两端电压之和。
即：U=U1＋U22、并联电路各支路两端的电压都相等，且等于总电压〔电源电压〕。
即：U=U1=U2.〔五〕电流表、电压表的比拟电流表电压表符号A V连接方式串联并联异直接连不能能接电源电流表电压表量程0～和0～3A0～3V和0～15V 每大格1A1V5V 每小格〔分度值〕内阻很小，几乎为零很大相当于短路或导线相当于断路使用前调零；读数时看清量程和分度值；正接线柱流入，负接线柱流出；不同能超过最大测量值。
〔五〕利用电流表、电压表判断电路故障电流表示数正常而电压表无示数：“电流表示数正常〞说明主电路为通路，“电压表无示数〞说明无电流通过电压表，那么故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
通用版初中物理九年级物理全册第十六章电压电阻重点归纳笔记单选题1、如图所示，闭合开关后，将导线夹子在电阻丝上向右滑动时，观察到小灯泡的亮度变暗，说明影响导体电阻的大小的因素是导体的（）A．材料B．横截面积C．长度D．温度答案：C闭合开关后，将导线夹子在电阻丝上向右滑动时，ab接入电路中的长度变大，观察到小灯泡的亮度变暗，这说明电路中的电流变小了，根据I=U可知，电路中的总电阻变大，即ab接入电路中的电阻变大，这说明影响导体R电阻的大小的因素是导体的长度，故C符合题意，ABD不符合题意。
故选C。
2、小华用如图所示电路“探究串联电路电压特点”，电源电压3V保持不变，闭合开关，电压表示数为2V，则下列说法正确的是（）A．灯L1两端电压是2VB．灯L2两端电压是2VC．电源外部自由电子移动的方向是从A到DD．将导线a从接线柱A换接到C可测灯L2两端电压答案：AA．根据去源法可知，电压表将电路分为两部分，电压表测量不含电源的那一部分，故电压表测量灯泡L1，故灯L1两端电压是2V，故A正确；B．电压表测量灯泡L1，灯L1两端电压是2V，电源电压为3V，则小灯泡L2的电压为U2=U−U1=3V-2V=1V故B错误；C．电流的方向是电源外部，从电池的正极出发，回到负极，即从A到D，而电源外部自由电子移动的方向是从D到A，故C错误；D．将导线a从接线柱A换接到C，电压表正负接线柱接反了，无法测量灯泡L2的电压，故D错误。
故选A。
3、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路答案：BA．若L1短路，电路中有电流，电流表有示数，L2亮，电压表测导线两端的电压，而导线两端的电压为0，即电压表无示数，与题意不符，故A不符合题意；B．若L1断路，电路中无电流，电流表无示数，电压表能接到电源两端测电源电压，故电压表有示数且接近电源电压，与题意相符，故B符合题意；C．若L2短路，电路中有电流，电流表有示数，L1亮，电压表测电源电压，有示数，与题意不符，故C不符合题意；D．若L2断路，电路中无电流，电流表无示数，电压表不能接到电源两端测电源电压，故电压表无示数，与题意相符，故D不符合题意。

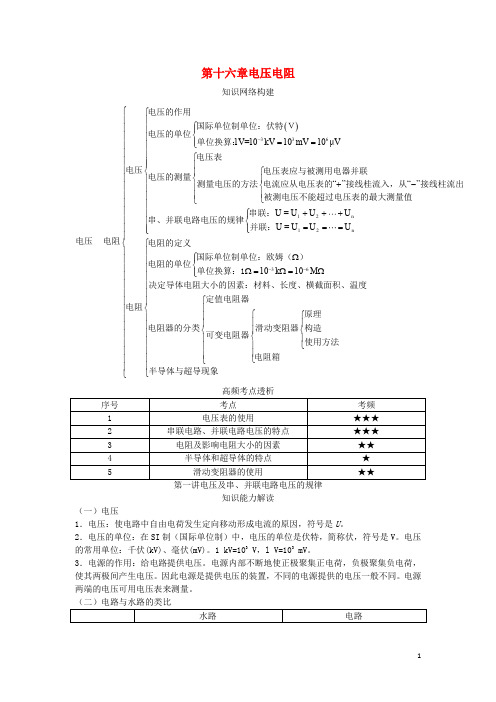

第十六章电压电阻知识网络构建()33612121V=10kV 10mV 10μV “”“”n n U =U U U U =U U U -⎧⎪⎪⎪⎪⎪⎪⎪⎧⎪⎨==⎪⎩⎧⎪⎧⎪⎨⎪+-⎨⎪⎪⎪⎩⎩+++⎧⎪⎨===⎪⎩⎨⎪⎩电压的作用国际单位制单位：伏特电压的单位单位换算：电压表电压表应与被测用电器并联电压的测量测量电压的方法电流应从电压表的接线桂流入，从接线柱流出被测电压不能超过电压表的最大测量值串联：串、并联电路电Ｖ电压压的电压 电阻 规律并联：3610k 10M --⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪Ω⎧⎪⎨Ω=Ω=Ω⎪⎩⎧⎪⎧⎧⎪⎪⎪⎪⎨⎨⎪⎨⎪⎪⎩⎪⎪⎪⎪⎩⎩⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎩电阻的定义国际单位制单位：欧姆（）电阻的单位单位换算：1决定导体电阻大小的因素：材料、长度、横截面积、温度定值电阻器原理滑动变阻器构造电阻器的分类可变电阻器使用方法电阻箱半导体与超导现象电阻高频考点透析知识能力解读（一）电压1．电压：使电路中自由电荷发生定向移动形成电流的原因，符号是U 。
2．电压的单位：在SI 制（国际单位制）中，电压的单位是伏特，简称伏，符号是V 。
电压的常用单位：千伏(kV)、毫伏(mV)。
1 kV=103V ，l V=103mV 。
3．电源的作用：给电路提供电压。
电源内部不断地使正极聚集正电荷，负极聚集负电荷，使其两极间产生电压。
因此电源是提供电压的装置，不同的电源提供的电压一般不同。
电源两端的电压可用电压表来测量。
（二）电路与水路的类比1．电压表：用来测量电路两端电压的仪表叫做电压表，如图所示。
电压表所能测量的电压范围叫做电压表的量程。
2．电压表的特点：其内阻很大，接入电路后相当于开路。
3．电压表的量程：实验室常用电压表有两个量程：0～3 V与0～15 V。
使用0～3 V量程，读数时看表盘下一行数字，其每一大格代表1V，每一小格代表0.1V;使用0～15 V量程，读数时看表盘上一行数字，其每一大格代表5V，每一小格代表0.5 V。
人教版九年级物理《第16章-电压、电阻》知识点汇总整理(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（人教版九年级物理《第16章-电压、电阻》知识点汇总整理(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为人教版九年级物理《第16章-电压、电阻》知识点汇总整理(word版可编辑修改)的全部内容。
2018版人教版九年级物理《第十六章电压电阻》知识点汇总第一节电压1、电压：电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。
电压的符号是U，单位为伏特(伏,V）。
比伏特大的有千伏（kV），比伏特小的有毫伏（mV）,1 kV＝103 V，1V＝103mV，1 kV＝106 mV要在一段电路中产生电流，它的两端就要有电压。
2、电压表：测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于开路。
电压表的示数:量程使用接线柱＊表盘上刻度位置大格代表值小格代表值0~3V“-"和“3"下一行1V0。
1V0~15V“-”和“15”上一行5V0.5V在0~15V量程读出的示数是指针指向相同位置时，在0～3V量程上读出的示数的5倍。
＊部分电流表的三个接线柱是“+”、“3”和“15”。
这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3"和“15"流出。
正确使用电压表的规则:①电压表必须和被测的用电器并联。
如果与被测用电器串联,会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。
如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。
电压和电阻一、电压1．定义：电压就是使 发生定向移动形成电流的原因。
通常用字母 表示。
2．单位。
电压的单位是 ，简称伏（V ），常用的单位还有千伏（KV ）、毫伏（mV ）和微伏（μV ）。
它们之间的等量关系：1 KV= V ，1 mV= V ，1μV =106 V 。
3．常见电压：家庭电路的电压是 V ，对人体的安全电压为 V ，一节干电池的电压是 V ，一节铅蓄电池的电压为 V 。
4． 是形成电流的原因，是提供电压的装置。
二、电压表的使用（1）电路的电压可以用 来测量。
电压表在电路中符号是（2）电压表的认识：“三个接线柱，两个量程”：“0－3V ，0．1V”，“0－15V ，0．5V” （3）电压表要并联在电路中。
（4）电流从电压表的“正接线柱”流入，“负接线柱”流出。
否则指针会反偏。
（5）被测电压不要超过电压表的最大量程。
（6）电压表和电流表的异同点串联电路：串联电路两端有总电压等于 ； 并联电路：并联电路各支路两端的电压都 。
（8）串、并联电池组的电压规律：串联电池组：串联电池组的电压等于 ； 并联电池组：并联电池组的电压等于各节电池的电压。
三、电阻1．电阻（1）电阻表示导体对电流的 。
符号是 ，单位是 ，简称为欧，符号是 ，比欧姆大的单位还有兆欧（M Ω）和千欧（k Ω）。
1 k Ω＝ Ω，1M Ω＝ Ω。
（2）常见导体的电阻率从小到大排列，分别是：银、铜、铝、钨、铁、锰铜合金、镍铬合金等。
（3）在电子技术中，要经常用到具有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻，在电路图中用 表示。
（4）电阻大小的影响因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的 （电阻率ρ）、 （L ）和 （S ），还与温度有关。
与导体是否连入电路、是否通电，及它的电流、电压等因素 。
2．滑动变阻器：（1）电路符号：变阻器应与被控制的用电器。
（2）原理：通过改变接入电路中电阻线的改变电阻，从而改变电路中的和，有时还起到保护电路的作用。
第十六章《电压电阻》复习提纲一、电压（U）（一）电压的作用1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
2．电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。
注：说电压时，要说“某某”两端的电压，说电流时，要说通过“某某”的电流。
3．在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”（类比是指由一类事物所具有的属性，可以推出与其类似事物也具有这种属性的思考和处理问题的方法）（二）电压的单位1．国际单位：伏特（V ）常用单位：千伏（kV）、毫伏（mV）、微伏（μV）换算关系：1Kv＝103V 1V＝103mV 1mV＝103μV2．记住一些电压值：一节干电池1．5V 一节蓄电池2V 家庭电压220V 人体的安全电压不高于36V（三）电压测量：1．仪器：电压表，符号：○V2．量程和分度值: 电压表有三个接线柱，两个量程．使用“-”和“3”两个接线柱时，量程是0～3 V，分度值“0.1 V”；使用“-”和“15”两个接线柱时，量程是0～15 V，分度值“0.5 V”．(大量程是小量程的5倍，大分度值也是小分度值的5倍)，指针位置相同，则示数也是5倍关系3．使用规则：两要、一不①电压表要并联在电路中。
②电流要从电压表的“正接线柱”流入，“负接线柱”流出。
否则指针会反偏。
③被测电压不要超过电压表的最大量程。
Ⅰ 危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
Ⅱ 选择量程：实验室用电压表有两个量程，0～3V和0～15V。
测量时，先选大量程，用开关试触，若被测电压在3V—15V可直接测量，若被测电压小于3V则换用0～3V量程，若被测电压大于15V则换用更大量程的电压表。
调零；读数时看清量程和分度值；正接线柱流入，负接线柱流出；不能超过量程。
九年级物理全一册“第十六章电压电阻”必背知识点一、电压1. 电压的定义电压是形成电流的原因，它使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
电压可以理解为电势差，类似于水位差使水流动，电压差则使电荷在电路中流动。
2. 电压的符号与单位符号：通常用大写字母U表示。
单位：国际单位是伏特 （V），常用单位还有千伏 （kV）、毫伏 （mV）等。
单位换算关系为：1kV = 10^3V，1V = 10^3mV。
3. 常见电压值一节干电池的电压是1.5V。
一节蓄电池的电压是2V。
我国家庭电路的电压是220V。
对人体安全的电压是不高于36V。
4. 电压的测量仪器：电压表，符号为V。
使用方法：电压表要并联在电路中。
电流要从电压表的 “正接线柱”流入，“负接线柱”流出。
选择合适的量程，被测电压不要超过电压表的最大量程。
5. 电压表的读数读数前要看清量程和分度值。
指针位置与零刻度之间的格数乘以每小格代表的电压值即为读数。
6. 串联与并联电路中的电压规律串联电路中，总电压等于各部分电路两端电压之和。
并联电路中，各支路两端的电压相等，且等于总电压 （电源电压）。
二、电阻1. 电阻的定义电阻表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用越大。
2. 电阻的符号与单位符号：通常用大写字母R表示。
单位：国际单位是欧姆 （Ω），常用单位还有千欧 （kΩ）、兆欧 （MΩ）等。
单位换算关系为：1MΩ= 10^3kΩ，1kΩ= 10^3Ω。
3. 影响电阻大小的因素材料：不同材料的导体电阻不同。
长度：在其他条件相同的情况下，导体的长度越长，电阻越大。
横截面积：在其他条件相同的情况下，导体的横截面积越小，电阻越大。
温度：金属导体的电阻随温度升高而增大，半导体材料的电阻受温度影响更大。
4. 电阻的分类定值电阻：电阻值不变的电阻。
可变电阻 （变阻器）：电阻值可以改变的电阻，如滑动变阻器。
5. 滑动变阻器构造：由瓷筒、电阻丝、滑片、金属棒、接线柱等组成。
第十六章电压电阻知识网络构建()33612121V=10kV 10mV 10μV “”“”n n U =U U U U =U U U -⎧⎪⎪⎪⎪⎪⎪⎪⎧⎪⎨==⎪⎩⎧⎪⎧⎪⎨⎪+-⎨⎪⎪⎪⎩⎩+++⎧⎪⎨===⎪⎩⎨⎪⎩电压的作用国际单位制单位：伏特电压的单位单位换算：电压表电压表应与被测用电器并联电压的测量测量电压的方法电流应从电压表的接线桂流入，从接线柱流出被测电压不能超过电压表的最大测量值串联：串、并联电路电Ｖ电压压的电压 电阻 规律并联：3610k 10M --⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪Ω⎧⎪⎨Ω=Ω=Ω⎪⎩⎧⎪⎧⎧⎪⎪⎪⎪⎨⎨⎪⎨⎪⎪⎩⎪⎪⎪⎪⎩⎩⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎩电阻的定义国际单位制单位：欧姆（）电阻的单位单位换算：1决定导体电阻大小的因素：材料、长度、横截面积、温度定值电阻器原理滑动变阻器构造电阻器的分类可变电阻器使用方法电阻箱半导体与超导现象电阻高频考点透析知识能力解读（一）电压1．电压：使电路中自由电荷发生定向移动形成电流的原因，符号是U 。
2．电压的单位：在SI 制（国际单位制）中，电压的单位是伏特，简称伏，符号是V 。
电压的常用单位：千伏(kV)、毫伏(mV)。
1 kV=103 V ，l V=103mV 。
3．电源的作用：给电路提供电压。
电源内部不断地使正极聚集正电荷，负极聚集负电荷，使其两极间产生电压。
因此电源是提供电压的装置，不同的电源提供的电压一般不同。
电源两端的电压可用电压表来测量。
1．电压表：用来测量电路两端电压的仪表叫做电压表，如图所示。
电压表所能测量的电压范围叫做电压表的量程。
2．电压表的特点：其内阻很大，接入电路后相当于开路。
3．电压表的量程：实验室常用电压表有两个量程：0～3 V 与0～15 V 。
使用0～3 V 量程，读数时看表盘下一行数字，其每一大格代表1V ，每一小格代表0.1V;使用0～15 V 量程，读数时看表盘上一行数字，其每一大格代表5V ，每一小格代表0.5 V 。
4．电压表的使用规则(1)电压表要与被测用电器并联，如图所示。
(2)“+”“-”接线柱的接法要正确。
使电流从“+”接线柱流入，从“-”接线柱流出。
(3)被测电压不要超过电压表的量程。
5．注意事项(1)某电路有电流通过，则该电路两端一定有电压。
如灯泡有电流通过时，灯丝两端一定有电压。
某电路两端有电压，电路中不一定有电流通过，还要看电路是不是通路。
(2)电压表一定跟被测电路的用电器并联。
错接成串联，电路就相当于开路了，用电器不能工作，但此时电压表有示数，且示数等于电源电压（不超电压表量程的情况下）。
(3)电压表在量程允许的情况下，可以直接连接在电源两极测电源电压（但电流表绝对不允许这样接）。
（五）串、并联电路中电压的特点1．串联电路电压的特点：串联电路两端的总电压等于各串联部分两端电压之和，表达式：12n U U U U =+++2．并联电路电压的特点：并联电路各支路两端电压都相等，表达式：12n U U U U ====。
（六）电池组及其特点1．串联电池组取几节相同的电池，首尾依次相连组成的电池组，叫串联电池组，串联电池组的总电压等于各节电池两端电压之和。
2．并联电池组取几节相同的电池，正极与正极、负极与负极分别连在一起组成的电池组叫并联电池组。
并联电池组的电压等于一节电池两端的电压。
解题方法技巧（一）电压表的读数方法(1)明确所使用电压表的量程。
(2)认清所使用量程的分度值。
(3)由指针的位置，读出电压表的示数，必要时，要进行估读。
比较表盘可看出：若选用不同量程，当指针位置相同时，读数正好为5倍关系。
（二）电压表的使用方法(1)电压表要并联在电路中；(2)“+”“-”接线柱的接法要正确，即电流“+”进“-”出；(3)被测电压不要超过电压表的量程。
（三）串、并联电路电压的计算首先对电路进行分析，判断出电压表的测量范围，然后再根据串、并联电路电压的规律进行计算，串联电路两端的总电压等于各部分电路两端的电压之和（即12n U U U U =+++）；并联电路各支路两端的电压相等（即12n U U U U ====）。
（四）运用“去表法”分析电路在电路中同时出现多个电流表和电压表，导致电路变得较为复杂，为了弄清电路中用电器或电阻的连接形式，找出电流和电压的规律，可以先用“去表法”处理电路。
在用“去表法”时，把电流表看成导线，把电压表看成断开的开关。
跨越思维误区（一）判断电压表测哪部分电路两端的电压易出错在使用电压表时，电压表要并联接入电路，电压表与哪一段电路并联，就测哪一段电路两端的电压。
对于给定的电路或电路图，电压表测的是哪个元件的电压，同学们易辨别不清，导致出错。
（二）关于电压表的使用易出错由于对电压表的使用规则掌握不熟练，把电压表连入电路时往往会出现“+”“-”接线柱接反，量程选择不正确等错误。
物理思想方法假设法所谓假设法，即根据题意合理地假设一些简单的物理条件、物理状态、物理过程等，然后运用物理规律进行分析、讨论和计算的思维方法。
如判断电路中电表，我们可以首先假设是电流表或电压表，然后看这种假设是否符合题意，运用假设法和拆除法判断电表的类别时，关键是把握住电流表和电压表是测量仪表，它们接入电路后对电路的结构并不影响，电流表的内阻很小，可以忽略不计，在电路中可用一根导线取而代之，而电压表的内阻很大，可以认为没有电流通过它，在电路中可以看做断路点。
中考考点链接（一）中考考点解读本讲的重点是电压表的使用及串、并联电路电压的规律；难点是分析电压表测的是哪部分电路两端的电压。
常以选择题和实验探究题为主。
（二）中考典题剖析1．电压表的使用2．实验探究串联电路的电压特点3．电路故障的判断第二讲电阻变阻器知识能力解读（一）电阻1．电阻的定义：在物理学中用来表示导体对电流阻碍作用大小的物理量，用R表示。
2．电阻大小的决定因素：电阻是导体本身的一种性质，不同导体的电阻一般不同，它只取决于导体的材料、长度、横截面积和温度，在导体材料、横截面积相同时，导体越长，电阻越大。
在导体材料、长度相同时，导体的横截面积越大，电阻越小。
导体的电阻跟导体两端的电压、通过导体的电流无关，也跟导体是否通电无关。
3．电阻的单位：在国际单位制中，电阻的单位是欧姆，符号是Ω。
如果导体两端的电压是1V，通过的电流是1 A，这段导体的电阻就是1Ω。
电阻的常用单位还有千欧( kΩ)、兆欧(MΩ)。
1 kΩ=103Ω，1 MΩ=106Ω。
4．电阻在电路图中的符号：。
拓展：电阻定律：(1)内容：对于一定材料制成的横截面均匀的导体，在温度保持不变时，导体的电阻R跟导体的长度l成正比，跟导体的横截面积S成反比。
(2)公式：lRSρ=。
(3)单位：在国际单位制中，l、S、R的单位分别是米、米2和欧。
ρ代表电阻率，它的单位是欧·米。
电阻率ρ和导体的材料有关，并随温度的变化而变化。
金属和合金的电阻随温度的升高而增大，半导体的电阻随温度的升高而城小。
（二）滑动变阻器1．结构：由绝缘管，线圈（绕在绝缘管上，表面涂有绝缘层的电阻丝），金属杆，滑片（套在金属杆上）等构成，如图所示。
2．原理：通过改变连人电路中电阻线的长度来改变电阻，从而改变电流。
3．符号和结构示意图：如图所示。
4．接线方法：分别接金属杆上一个接线柱(C或D)和电阻线上一个接线柱(A或B)，即有A 与C、A与D、B与C、B与D四种接法。
5．作用：改变电流、调节电压和保护用电器。
6．注意事项：(1)使用滑动变阻器一定要“一上一下”连接接线柱，不要同时接金属杆上两接线柱C与D，这样其电阻丝未接入电路，起不到变阻的作用，且会形成短路，造成烧坏电表和电源的危险；也不应直接接电阻丝两端的接线柱，这样相当于在电路中接入一个阻值很大的定值电阻，起不到变阻、调压的作用。
(2)分清滑动变阻器是哪一段电阻丝接入电路，当滑片P向左（或向右）移动时，其电阻怎么变化；闭合关前，要使滑片P处在连入电路的电阻值最大的位置。
(3)使用时，通过滑动变阻器的电流不要超过变阻器标示的允许值。
7．铭牌上标有的“20Ω，1A”的含义：“20Ω”指滑动变阻器的最大阻值为20Ω，“1 A”表示允许通过的最大电流是1A。
8．应用：家用电器的音量调节、可调亮度的台灯、可调温度的电热毯等。
（三）电阻箱电阻箱是能表示出阻值的变阻器。
使用时，把两个接线柱接入电路，调节各个旋盘就能得到所需的阻值。
各旋盘对应的指示点的示数乘以面板上标出的倍数，然后加在一起，就是接入电路的阻值。
（四）滑动变阻器、电阻箱的比较1．定义：导电能力介于导体和绝缘体之间的材料。
2．半导体的特性如下表所示。
（六）超导体1．定义：某些物质在温度降到很低时电阻会变成零的现象叫超导现象。
能发生超导现象的物体叫超导体。
2．超导体的应用举例(1)输电导线利用超导体，可以大大降低输电过程中的电能损耗。
(2)用超导材料来制造电子元件，不用考虑散热问题，元件尺寸大大缩小，进一步实现电子设备的微型化。
(3)利用超导体可制造出磁浮列车，它的速度可达几百千米每小时。
解题方法技巧（一）改变电阻大小的方法导体的电阻是导体本身的一种性质，与它是否接入电路、是否有电流通过、两端是否加有电压都无关，只与导体的长度、横截面积、材料和温度有关。
跨越思维误区对“影响电阻大小的因素”理解不透而出错导体电阻的大小取决于导体的材料、长度、横截面积以及温度。
因为一个导体连入电路之前，它的长度、横截面积和组成材料是确定的，所以当温度确定时，它的电阻就确定了。
也就是说导体的这种阻碍作用总是存在的，不会因为导体两端没有加电压，或者导体中没有电流通过，这种阻碍作用就不存在，只是此时导体没有起到阻碍电流的作用而已。
因此一个导体的电阻，不会因为是否加电压或是否有电流通过而改变，即导体的电阻是导体本身的一种性质。
物理思想方法控制变量法影响电阻大小的因素有多个：导体的长度、横截面积、材料、温度等。
当探究电阻与其中的一个影响因素的关系时，应采用控制变量法。
(1)探究电阻与导体的长度是否有关时，应控制导体的材料、粗细相同，比较不同长度的导体的电阻是否相同。
(2)探究电阻与导体的粗细是否有关时，应控制导体的材料、长度相同，比较不同粗细的导体的电阻是否相同。
(3)探究电阻与导体的材料是否有关时，应控制导体的粗细、长度相同，比较不同材料的导体的电阻是否相同。
中考考点链接（一）中考考点解读本讲的重点是影响导体电阻大小的因素、滑动变阻器的原理与使用；难点是电阻是导体本身的一种性质、控制变量法在实验中的应用和滑动变阻器的接线方法。
中考主要考查电阻的决定因素和滑动变阻器的使用及连接，出题形式一般为填空题、选择题和实验探究题。
