矿用隔爆型真空馈电开关操作规程

KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关使用说明书V1.0版常州联力自动化科技有限公司2002年6月目录1 概述-----------------------------------------------------------------------------22 结构特征与工作原理--------------------------------------------------------33 主要技术特征-----------------------------------------------------------------94 安装----------------------------------------------------------------------------105 使用----------------------------------------------------------------------------126 常见故障及处理方法-------------------------------------------------------157 注意事项----------------------------------------------------------------------158 运输----------------------------------------------------------------------------169 贮存----------------------------------------------------------------------------1610 随机文件----------------------------------------------------------------------1611 定货规范----------------------------------------------------------------------1612 KBZ-630/1140(660)Z电原理图------------------------------------------附KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关1 概述KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关（以下简称馈电开关），适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，在交流50Hz，1140V或660V，电流至630A的中性点不接地的三相电网中，作为配电开关之用。

目录1、概述2、结构特征与工作原理3、技术特性4、尺寸、重量5、安装、调试6、使用、操作7、故障分析与排除8、保养、维修9、运输、贮存10、订货须知11、售后服务及承诺12、附件13、控制板原理图、电气接线图和原理图安装使用前请详细阅读使用说明书1、概述1.1、主要用途KBZ—□/1140（660）矿用隔爆型真空馈电开关（以下简称馈电开关）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V和660V中性点不接地供电系统中，作为移动变电站配电开关用，或单独作为配电系统的总开关或分开关使用，本馈电开关采用单片机（CPU）智能保护器，当电路中出现过载、短路、漏电和过压、欠压故障时，馈电开关能自动切断电源。

1.2、正常工作条件(a)、周围环境温度为-5 ~ +40℃；(b)、海拔高度不超过2000m；(c)、周围空气相对湿度不大于95%（+25℃时）；（d）、在有瓦斯，煤尘爆炸性气体混合物的环境中；（e）、与水平的安装倾斜度不超过15°；（f）、在无破坏绝缘的气体或蒸汽的环境中；（g）、能防止滴水的地方；(h)、污染等级：3级；(i )、安装类别：Ⅲ类。

1.3、产品分类1.3.1、产品防爆型式：矿用隔爆型防爆标志：ExdⅠ1.3.2、产品型号及编制意义额定电压额定电流真空矿用隔爆型馈电开关1.4、产品执行标准：MT871-2000和企标Q/PH D 018-20072、结构特征与工作原理2.1、结构特征2.1.1、馈电开关的隔爆外壳呈方形，并安装在撬形底座上。

隔爆外壳分为上、下两个空腔即接线腔与主腔。

接线腔在主腔的上方，它集中了全部主回路与控制回路（远方分励、高压闭锁、风电闭锁）的进出线喇叭口，前面具有三只控制回路进出线喇叭口。

主腔由主腔壳体与前门组装而成。

开关前门关闭时，前门与壳体由上下扣块与左右齿条扣住。

开关前门打开时，前门支承在壳体左侧的铰链上。

2.1.2、交流真空断路器安装在主腔壳体的中央偏左侧，三根进线直接接在断路器的进线端子上。

一、概述本系列开关是用于煤矿移动变电站低压侧馈电开关，和煤矿井下配电系统总开关或分支开关。

也可作为不频繁起动的电动机控制开关。

本厂生产的馈电开关有采用单片计算机保护系统和电子式保护系统两种。

此说明书只适用于电子式保护系统。

二、使用环境条件1、海拔高度不超过1000米；2、周围环境温度-5～40℃；3、周围空气相对湿度不超过95%（+25℃）；4、污染等级为3级，安装类别为Ⅲ类；5、在有甲烷和煤尘爆炸危险的空气中；6、在没有淋水的地方；7、无对金属和绝缘体有害的气体；8、安装倾斜都不大于15度，没有强烈震动场所。

三、基本参数额定电压1140V或660V额定电流630A、500A、400A电源频率50HZ工作制连续工作制控制操作电压～48V、～127V外型尺寸508×780×854重量300kg极限通断能力12.5KA（630开关）9KA（400、500开关）电寿命3000次机械寿命10000次四、结构1、壳体用钢板焊接加工制成。

门为快动平面止口式，利用左侧凸轮手柄提起，转移出止口限位围，即可将门打开，使用方便。

2、前门上装有电压表、电流表、KΩ表、信号显示窗、复位按扭、过流按扭、漏电按扭。

箱体右侧设有合闸按扭、分闸按扭、隔离开关手柄。

3、箱体上部是隔爆型接线腔，有四个主电缆引出口和三个控制电缆引出口。

与移动变电站配套运行时，可四路同时输出；作为配电系统总开关或分支开关时，其中一路作为电源输入，其余可同时输出。

4、箱体腔上部装有真空断路器，它与主回路连接采用三相插接式结构，利用装在腔上方的杠杆可方便的将断路器沿导轨推入或拉出，使其接入或断开电源和负载。

5、箱体底部装有保护器，用插接件与其他电路连接，便于更换。

保护器装有检漏板、信号板和继电器1J、2J，保护器外壳即可防尘、又能屏蔽。

6、箱体腔后下部装有电源变压器、阻容吸收器；右侧右三相电抗器、控制电路的熔断器和隔离开关。

7、前门侧的仪表、按扭等都装在一块表板上，仪表板用铰链安装，与箱体的电气连接采用插接件，便于安装、更换和维修。

KBZ系列矿用隔爆型真空馈电开关说明书1.1 产品特点及用途KBZ系列矿用隔爆型真空馈电开关要紧适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，额定电压660V或1140V，电流至630A的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作为大容量电动机不频繁起动之用，还可作为矿用隔爆型移动变电站用低压馈电开关。

1.2 使用条件1.海拔高度不超过2000m；2.周围环境温度为-5℃~+40℃；3.周围环境湿度不大于95％（+25℃）；4.无破坏绝缘的气体或蒸气的环境中；5.无明显摇动与冲击振动的地点；6.能防止雨雪与滴水的地点；7.与水平面的安装倾斜度不超过15°。

1.3 本开关执行以下标准1.MT871-2000《矿用隔爆型低压交流真空馈电开关》2.Q/DM233-2006《KBZ系列矿用隔爆型真空馈电开关》1.4 防爆类型：矿用隔爆型1.5 防爆标志：ExdI二、型号含义K B Z －□/ 1140 （660）额定电压1140V或660V额定电流A开关隔爆馈电三、技术特点3.1 额定工作电压：660V 、1140V3.2 额定工作电流：630A 、500A、400A、200A3.4 电寿命≥1500次3.5 机械寿命≥15000次3.6 操作方式：电动合分闸，手动分闸3.7 配变压器容量：1250KV A, 1000KV A, 800KV A及以下容量3.8 馈电开关爱护功能的特性参数1. 低电压爱护：整定值为35－70％Ue, 延时动作时刻1s－5s可调，延时时刻准确度±5％。

2. 过载爱护：整定值分档可调，电流整定值的准确度±8％。

3. 短路爱护：整定值为1.6Ie~10Ie, 整定值的准确度为±8％，动作时刻小于0.1秒。

4. 漏电与漏电闭锁爱护：动作值及动作时刻见下表，漏电动作电阻值、漏电闭锁电阻值与整定值的误差不大于＋20％。

矿用真空隔爆馈电开关附带说明书和原理图文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-一、概述????本系列开关是用于煤矿移动变电站低压侧馈电开关，和煤矿井下配电系统总开关或分支开关。

也可作为不频繁起动的电动机控制开关。

????本厂生产的馈电开关有采用单片计算机保护系统和电子式保护系统两种。

此说明书只适用于电子式保护系统。

二、使用环境条件????1、海拔高度不超过1000米；????2、周围环境温度-5～40℃；????3、周围空气相对湿度不超过95%（+25℃）；????4、污染等级为3级，安装类别为Ⅲ类；????5、在有甲烷和煤尘爆炸危险的空气中；????6、在没有淋水的地方；????7、无对金属和绝缘体有害的气体；????8、安装倾斜都不大于15度，没有强烈震动场所。

三、基本参数????额定电压 ???????????????????????1140V或660V????额定电流 ???????????????????????630A、500A、400A????电源频率 ???????????????????????50HZ????工作制 ?????????????????????????连续工作制????控制操作电压 ???????????????????～48V、～127V????外型尺寸???????????????????????508×780×854????重量 ??????????????????????????300kg????极限通断能力 ???????????????????12.5KA（630开关）???????????????????????????????????9KA（400、500开关）????电寿命 ?????????????????????????3000次????机械寿命 ???????????????????????10000次四、结构????1、壳体用钢板焊接加工制成。

1 用途KBZ-800/1140矿用隔爆型馈电开关（以下简称开关）主要适用于煤矿井下综采工作面，在交流50HZ ，额定电压1140V ，额定电流800A 及以下线路中作为低压供电系统的总开关。

开关内装有照明供电装置，是组合式馈电开关 。

开关的127V 照明供电系统有过载、过流、漏电闭锁和漏电保护。

1140V 系统有过流、过载、断相、相不平衡、漏电闭锁、漏电、轻漏电报警、过欠压等保护。

当发生以上故障时能自动断电，并发出故障显示。

开关还具有远控分闸、自动合闸、瓦斯超限分闸、机组锁面溜、照明灯锁面溜、闪灯信号等功能。

2 使用环境条件a) 海拔高度不超过2000m ； b) 环境温度：-5°C ～+40°C ；c) 空气相对湿度不大于95%（+25°C ）； d) 在有沼气和爆炸性混合物的矿井中； e) 无显著摇动和剧烈冲击振动的环境； f) 与水平安装倾斜度不超过15°； g) 在无破坏绝缘的气体和蒸气的环境中； h) 无滴水及水浸入、能防止雨雪的场所。

3 规格、型号的组成及其代表意义 K B Z 1 - 800 / 11404 开关技术参数 4.1 额定电压主回路1140V 合闸电机回路220V 过欠压继电器回路220V 照明回路127V 控制回路42V外形尺寸：2400×783×946 重量：1.2 t 4.2 主回路额定电流800A ，照明变压器容量2000V A 。

额定电流800A 额定电压1140V4.4主回路装有过流过载断相保护组件-F513（GLB-3）动作特性见表2、3。

表2表44.5 主回路漏电保护组件-F516（LDB—1）用于1140V系统进行绝缘监视保护，特性见表5。

4.6 主回路漏电闭锁组件-F514（LBS—1）用于开关未合闸时负荷侧不带电的情况下对负荷侧进行绝缘监测，此时如负荷侧绝缘水平低于动作值时，对开关进行闭锁，使其不能合闸送电。

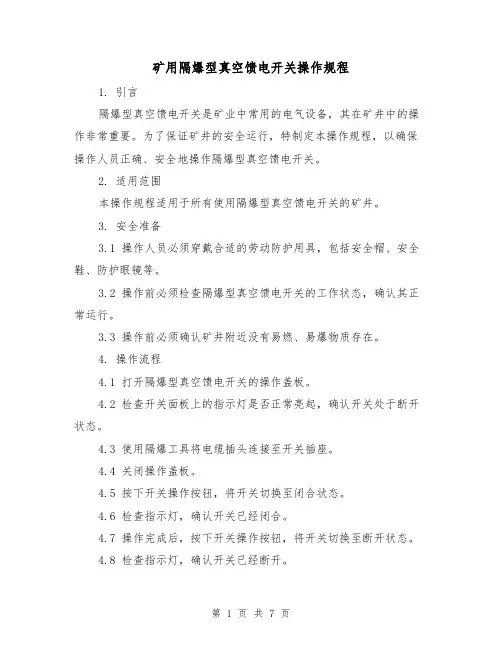

矿用隔爆型真空馈电开关安全技术操作规程一、一般规定1、矿用隔爆型真空馈电开关属于隔爆型电气设备，必须符合《神东煤炭集团电气设备防爆检查标准》中完好标准。

2、矿用隔爆型真空馈电开关属于电气设备，检修、维护人员必须经过培训，经考试合格发证后，方可持证上岗。

3、检修维护人员必须进行《操作规程》学习，经考试合格后方可作业。

4、该设备严禁带电检修和开盖，检修设备前必须切断本设备电源及上一级电源，严格执行停电闭锁并挂牌上锁制度。

5、设备的欠压、过压、过载、短路、漏电闭锁、漏电保护，选择性漏电保护等功能灵敏可靠，严禁甩掉保护运行，机械闭锁装置必须齐全完好。

二、操作程序及注意事项（一）启动前检查1、检查确认所操作设备与计划送电线路正确，且设备供电干线上无人作业。

2、检查馈电开关外观是否完好，各部件是否齐全，各个紧固件、接线装置连接紧固，确认设备符合完好防爆性能要求。

3、设备投用前必须检查是否与系统电压匹配，若不一致须及时更正。

（二）馈电开关送电1、旋出闭锁杆，旋动隔离开关手把到合闸位置，按复位按钮，然后按下启动按钮进行送电。

2、确认真空断路器吸合声音正常，检查观察窗确认送电指示正常，检查电源电压、漏电电阻是否正常，有异常状况需要及时排除故障。

（三）馈电开关停电1、检查确认所操作设备与计划停电线路正确。

2、按下电分（停止）按钮，确认真空断路器分断声音正常，将隔离开关手把到锁止位置，旋入闭锁杆，并上锁、挂停电闭锁牌。

（四）馈电开关检查检修1、确认开关无电，且上级电源开关已经分闸、闭锁、上锁并挂停电牌。

2、拆下接线腔螺栓，取下接线腔盖板，打开电气腔室门盖。

3、用验电器逐相对接线柱、储能元件验电，放电绳一端接地，另一端对接线柱、储能元件逐相进行放电。

4、接地线一端接地，另一端分别接在电源侧三个接线柱上。

5、检查电缆接线，线头紧密，接线整齐无毛刺、不压绝缘层，线头压紧，有平垫和弹簧垫，三相动力线不能交叉，接地线芯的长度要比相线长三分之一，电缆护套深入接线腔距内壁5-15毫米；6、检查紧固件，紧固件齐全、完好、可靠，同一隔爆面紧固件规格统一。

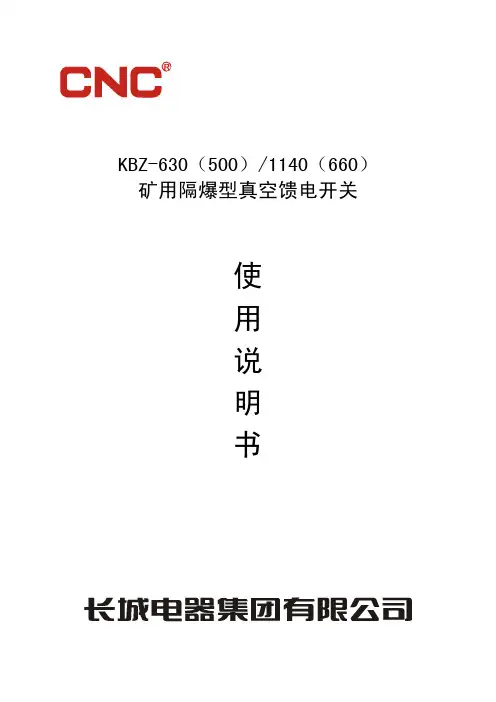

KBZ-630（500）/1140（660） 矿用隔爆型真空馈电开关使用说明书一、用途及使用条件1、用途KBZ-630（500）/1140（660）矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体或甲烷煤尘混合物的环境中，在交流50Hz额定电压1140V（或660V），电流至630A以下的中性点不接地的三相电网中，作为移动变电站用馈电开关（打开后盖板与移动变电站对接）或单独作为配电系统总开关，也可作大容量电动机不频繁起动之用。

具有欠压、过载、短路、漏电闭锁、漏电等保护功能，并可外接远方分励按钮。

2、馈电开关的正常工作条件（1） 海拔不超过1000m；（2） 运行环境温度为-5℃～+40℃；（3） 空气相对湿度不大于95%（+25℃）；（4） 在有沼气爆炸性混合物的矿井中；（5） 无显著摇动与冲击振动的地方；（6） 与垂直面的安装倾斜度不超过15°；（7） 无破坏绝缘的气体和蒸汽的环境中；（8） 能防止雨雪与滴水的地方；（9） 安装类别：Ⅲ类；（10） 污染等级：3级。

二、主要技术特征1、额定工作电压：1140V、660V；2、额定工作电流：500、630A；3、额定工作制：长期工作制；4、最大分断能力：660V，15kA；1140V，12.5kA；5、操作方式：电动合、分闸；三、外形尺寸及质量馈电开关的外形尺寸如图1所示；馈电开关的重量：495kg。

图1四、结构概述馈电开关的隔爆外壳呈方形，用4只M16的螺栓与撬形底座相连，隔爆外壳分隔为上、下两个空腔即接线腔与主腔。

接线腔在主腔上方，它集中了全部主回路与控制回路的进出线端子。

主回路电源进线端上罩有防护板。

接线腔两侧各有两只主回路进出线喇叭口，各有一只控制电路进出线喇叭口。

主腔由主腔壳体与前门包容组成，开关前门关闭时，前门与壳体由上下扣块与左右齿条扣住。

开关前门打开时，前门支承在壳体左侧的铰链上。
