电工最常用电路

电工基本常识：电工常见电路接线大全描述电工是日常生活经常会要碰到的，做电工必须要了解游一些基础的电工知识，比如一些电路的常见故障要会判断。

1. 开路如灯丝断了；灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。

开路会造成用电器无电流通过而无法正常工作。

2. 短路如接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰；火线和零线直接连接而造成短路。

短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。

3. 过载电路中用电器的总功率过大或单个用电器的功率过大。

产生的现象和后果如同短路。

4. 电路接触不良如灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。

这样会使灯忽明忽暗，用电器不能连续正常工作。

5. 电路本身连接错误而引起故障如插座的两个接线柱全部接在火线或零线上；开关误接在主线中的火线上；灯泡串联接在电路中等。

要想做的更好，首先就要把基础打牢，下面我们分享给大家一些电工基础常识。

一；电工基本常识：电工常见电路接线大全_电工常用符号_电工口诀-----电工常见电路接线大全分享下面我们主要给大家分享一下电工常见的电路接线图。

我们为大家整理了电工最常见电路_电工常见电路接线图_电工最常见电路的实物接线图_电工最常见电路实物图集。

二；电工基本常识：电工常见电路接线大全_电工常用符号_电工口诀-----电工常用符号分享：常用电工与电子学图形符号装饰前一定要有（强电，弱电）施工图，竣工时提供电气工程竣工图，电气工程图种类很多，一般按功用可以分成电气系统图、内外线工程图、动力工程图、照明工程图、弱电工程图及各种电气控制原理图。

那么电工常用符号就必要能够看懂，上图就是我们汇总分享给大家参考的。

三；电工基本常识：电工常见电路接线大全_电工常用符号_电工口诀-----电工口诀分享：电工在工作工程中会积累很多的高价值的经验，而且这些经验通常是非常有价值的，比如同一室内的电源、电话、电视等插座应在同一水平标高上，高差应小于5mm；强电路和弱电路禁止穿在同一套管内。

单台排水泵水位控制电路图线信息文件内容如下:SAC:1,SAC:3,QF:6,KM:11HG:1,KM:12SS1:11,SAC:2SS1:12,SF1:13,KM:23HR:1,SF1:14,XT:3,KM:A1,KM:24,KM:34 HR:2,KM:A2,KH:95XT:2,KM:33SAC:4,XT:1HG:2,KH:96,N:N生成如下的接线图项目一点动与长动控制线路及绘图规则知识点部分一、图形、文字符号１、图形符号图形符号通常用于图样或其它文件，用以表示一个设备或概念的图形、标记或字符。

电气控制系统图中的图形符号必须按国家标准绘制。

２、文字符号文字符号分为基本文字符号和辅助文字符号。

文字符号适用于电气技术领域中技术文件的编制，也可表示在电气设备、装置和元件上或其近旁以标明它们的名称、功能、状态和特征。

３、主电路各接点标记三相交流电源引入线采用L1、L2、L3标记。

电源开关之后的三相交流电源主电路分别按 U、V、W顺序标记。

分级三相交流电源主电路采用三相文字代号U、V、W的前边加上阿拉伯数字1、2、3 等来标记，如1U、1V、1W；2U、2V、2W等。

二、绘图原则电气控制系统图包括电气原理图、电气安装图（电器安装图、互连图）和框图等。

各种图的图纸尺寸一般选用 297 × 210 、 297 × 420 、 297 × 630 、 297 × 840 （ mm ）四种幅面，特殊需要可按 GB126 — 74 《机械制图》国家标准选用其他尺寸。

三、电器控制线路的构成和基本保护1、继电器-接触器控制电路的表示方法继电器-接触器控制电路一般有安装接线图和工作原理图两种表示方法。

安装接线图：这种表示方法能形象地表示出控制电路中各电器的安装情况及相互之间的连线。

特点： 1）初看电路者比较合适；2）绘制难度大；3）电器施工的依据。

工作原理图：根据工作原理和便于阅读而绘制的电路图。

电工最常见电路符号及换算公式电工学常用单位与换算公式常用电气符号及单位：电功：电流在一段时间内通过某一电路，电场力所做的功W表示功，功的单位是：焦耳（J）W=P*tP---功率（单位：瓦w）t---时间（单位：秒s）W=U*I*tU---电压（单位：伏V）I---电流（单位：安A）t---时间（单位：秒s）W=I^2*R*tI---电流（单位：安A）R---电阻（单位：欧Omega;）t---时间（单位：秒s）W=U^2/R*tU---电压（单位：伏V）R---电阻（单位：欧Omega;）t---时间（单位：秒s）功率：是指物体在单位时间内所做的功P表示功率，功率单位是：瓦特(W)P=W/tW---电功（单位：焦j或千瓦时kWh）t---时间（单位：秒s）P=U*IU---电压（单位：伏V）I---电流（单位：安A）P=U^2/R（只能用于纯电阻电路）U---电压（单位：伏V）R---电阻（单位：欧Omega;）P=I^2*R（只能用于纯电阻电路）I---电流（单位：安A）R---电阻（单位：欧Omega;）电荷：物体或构成物体的质点所带电的量，是物体或系统中元电荷的代数和Q表示电荷，电荷的单位是：库仑(C)电流：指电荷的定向移动I表示电流，电流的单位是：安培（A）电流密度：单位时间内通过某一单位面积的电量，方向向量为单位面积相应截面的法向量，指向由正电荷通过此截面的指向确定J表示电流密度，电流的单位是：安培/方米A/㎡电压：电势电位差，电压:电压单位之间的换算.(电压单位有MV吗?不是小写m,是大写M)1MV=1000KV=1000000V=1000000000mV=1000000000000mu;VU表示电压，电压单位是：伏特（V）U=I*RI---电流（单位：安A）R---电阻（单位：欧Omega;）U=P/IP---功率（单位：瓦w）I---电流（单位：安A）U=I*rho;*L/SI---电流（单位：安A）rho;---电阻率（单位：欧姆middot;米Omega;middot;m）L---物体长度（单位：米m）S---物体的截面面积（单位：平方米㎡）电容：指在给定电位差下的电荷储藏量F表示电容，电容的单位是：法拉（F）电容率：测定在一个电容两电极之间和周围全部只有绝缘油充满时的电容与同样电板的真空电容之比。

20种电工最常见照明灯接线电路图另附开关、插座安装技术交底电工最常见电路包括电力配电系统接线图，电气仪表安装接线图，照明灯控制电路图，电动机控制电路图，电视、通信电路图，家用电器电路图，设备保护电路图，安全报警电路图。

以下提供一些电工最常见照明灯接线电路图，只供参考:1、又联开关的两种双控电路2、通电延时亮灯3、桥式全波整流滤波电路4、两种控制方式5、双灯双开关6、延时断电电路7、延时通断不断循环且达到设置循环数断电9、传统镇流器和电子镇流器10、通电延时断电11、循环流水灯12、两灯循环点亮13、延时通断不断循环且达到设置循环数断电14、延时通、断循环运行15、两灯循环亮和熄16、桥式全波整流滤波电路17、时间继电器断电延时控制18、时间继电器断电延时控制20、通电延时亮灯开关、插座安装技术交底1范围本工艺标准适用于室内电气照明的开关、插座安装工程。

2施工准备2.1 材料要求:2.1.1 各型开关:规格型号必须符合设计要求，并有产品合格证。

2.1.2 各型插座:规格型号必须符合设计要求，并有产品合格证。

2.1.3 塑料(台)板:应具有足够的强度。

塑料(台)板应平整，无弯翘变形等现象，并有产品合格证。

2.1.4 木制(台)板:其厚度应符合设计要求和施工验收规范的规定。

其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

2.1.5 其他材料:金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

2.2 主要机具:2.2.1 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。

高凳等。

2.2.2 手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

2.3 作业条件:2.3.1 各种管路、盒子已经敷设完毕。

盒子收口平整。

2.3.2 线路的导线已穿完，并已做完绝缘摇测。

2.3.3 墙面的浆活、油漆及壁纸等内装修工作均已完成。

3操作工艺3.1 工艺流程:清理→结线→安装3.2 清理:用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

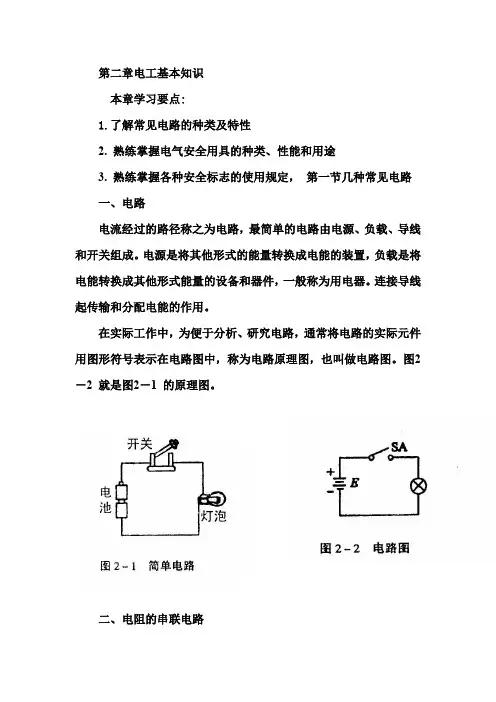

一 .电工基础知识1. 直流电路电路电路的定义: 就是电流通过的途径电路的组成: 电路由电源、负载、导线、开关组成 内电路: 负载、导线、开关 外电路: 电源内部的一段电路 负载: 所有电器电源: 能将其它形式的能量转换成电能的设备基本物理量1.2.1 电流1.2.1.1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.1.2.1.2 电流具备的条件: 一是有电位差,二是电路一定要闭合.1.2.1.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内通过导体截面的电荷量,计算公式为tQ I =其中Q 为电荷量(库仑); t 为时间(秒/s); I 为电流强度1.2.1.4 电流强度的单位是 “安”,用字母 “A”表示.常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA) 1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母 “I”表示,简称直流电.1.2.2 电压1.2.2.1 电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的电位差,称为该两点的电压.1.2.2.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改变.1.2.2.3 电压的单位是 “伏特”,用字母 “U ”表示.常用单位有: 千伏(KV) 、 伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 电动势1.2.3.1 电动势的定义: 一个电源能够使电流持续不断沿电路流动,就是因为它能使电路两端维持一定的电位差.这种电路两端产生和维持电位差的能力就叫电源电动势.1.2.3.2 电动势的单位是 “伏”,用字母 “E”表示.计算公式为 QA E =(该公式表明电源将其它形式的能转化成电能的能力)其中A 为外力所作的功,Q 为电荷量,E 为电动势.1.2.3.3 电源内电动势的方向: 由低电位移向高电位1.2.4 电阻1.2.4.1 电阻的定义: 自由电子在物体中移动受到其它电子的阻碍,对于这种导电所表现的能力就叫电阻.1.2.4.2 电阻的单位是 “欧姆”,用字母 “R”表示.1.2.4.3 电阻的计算方式为: sl R ρ= 其中l 为导体长度,s 为截面积,ρ为材料电阻率 铜ρ=0.017铝ρ=0.028欧姆定律1.3.1 欧姆定律是表示电压、电流、电阻三者关系的基本定律. 1.3.2 部分电路欧姆定律: 电路中通过电阻的电流，与电阻两端所加的电压成正比,与电阻成反比,称为部分欧姆定律.计算公式为 RU I =IUR =U = IR 1.3.3 全电路欧姆定律: 在闭合电路中(包括电源),电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律.计算公式为 0r R EI +=其中R 为外电阻,r 0为内电阻,E 为电动势电路的连接(串连、并连、混连)1.4.1 串联电路1.4.1.1 电阻串联将电阻首尾依次相连,但电流只有一条通路的连接方法.1.4.1.2 电路串联的特点为电流与总电流相等,即I = I 1 = I 2 = I 3…总电压等于各电阻上电压之和,即 U = U 1 + U 2 + U 3… 总电阻等于负载电阻之和,即 R = R 1 + R 2 + R 3… 各电阻上电压降之比等于其电阻比,即2121R R U U =, 3131R R U U =, … 1.4.1.3 电源串联: 将前一个电源的负极和后一个电源的正极依次连接起来.特点: 可以获得较大的电压与电源.计算公式为E = E 1 + E 2 + E 3 +…+ E n r 0 = r 01 + r 02 + r 03 +…+ r 0nnnr r r r E E E E I 0030201321......++++++++=1.4.2 并联电路1.4.2.1 电阻的并联: 将电路中若干个电阻并列连接起来的接法,称为电阻并联.1.4.2.2 并联电路的特点: 各电阻两端的电压均相等,即U 1 = U 2 = U 3 = … = U n ; 电路的总电流等于电路中各支路电流之总和,即I = I 1 + I 2 + I 3 + … + I n ; 电路总电阻R 的倒数等于各支路电阻倒数之和,即nR R R R R 1...1111321++++=.并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重.1.4.2.3 通过各支路的电流与各自电阻成反比,即2121R R I I = 1.4.2.4 电源的并联：把所有电源的正极连接起来作为电源的正极，把所有电源的负极连接起来作为电源的负极，然后接到电路中，称为电源并联．1.4.2.5 并联电源的条件：一是电源的电势相等；二是每个电源的内电阻相同．1.4.2.6 并联电源的特点：能获得较大的电流，即外电路的电流等于流过各电源的电流之和．1.4.3 混联电路1.4.3.1 定义: 电路中即有元件的串联又有元件的并联称为混联电路1.4.3.2 混联电路的计算: 先求出各元件串联和并联的电阻值,再计算电路的点电阻值;由电路总电阻值和电路的端电压,根据欧姆定律计算出电路的总电流;根据元件串联的分压关系和元件并联的分流关系,逐步推算出各部分的电流和电压.电功和电功率 电功 电流所作的功叫做电功,用符号 “Ａ”表示.电功的大小与电路中的电流、电压及通电时间成正比,计算公式为 Ａ = U ＩT =Ｉ2RT电功及电能量的单位名称是焦耳,用符号 “Ｊ”表示;也称千瓦/时,用符号 “KWH”表示. 1KWH=3.6M Ｊ电功率 电流在单位时间内所作的功叫电功率,用符号 “P”表示.计算公式为RU R I UI t A P 22====电功率单位名称为 “瓦”或 “千瓦”,用符号 “W”或 “KW”表示;也可称 “马力.1马力=736W 1KW = 1.36马力电流的热效应、短路 电流的热效应 定义: 电流通过导体时,由于自由电子的碰撞,电能不断的转变为热能.这种电流通过导体时会发生热的现象,称为电流的热效应.电与热的转化关系其计算公式为 t RU W RT I Q 22=== 其中Q 为导体产生的热量,W 为消耗的电能.短路定义: 电源通向负载的两根导线,不以过负载而相互直接接通.该现象称之为短路.短路分析: 电阻(R) 变小,电流(I)加大,用公式表示为 0r R EI +=短路的危害: 温度升高,烧毁设备,发生火灾;产生很大的动力,烧毁电源,电网破裂.保护措施: 安装自动开关;安装熔断器.2. 交流电路;单相交流电路定义: 所谓交流电即指其电动势、电压及电流的大小和方向都随时间按一定规律作周期性的变化,又叫正磁交流电.单相交流电的产生: 线圈在磁场中运动旋转,旋转方向切割磁力线,产生感应电动势.单相交流发电机: 只有一个线圈在磁场中运动旋转,电路里只能产生一个交变电动势,叫单相交流发电机.由单相交流发电机发出的电简称为单相交流电.交流电与直流电的比较: 输送方便、使用安全，价格便宜。

四种基本电路图一、点动控制点动控制又称为寸动控制，顾名思义就是按动按钮开关，电动机得电启动运转；当松开按钮开关后，电动机失电停止运转。

点动控制是电路中最基基础的控制电路，广泛应用在电路中。

工作原理：当按下按钮SB，交流接触器工作线圈得电吸合，其主触点瞬间闭合，接通三相电源，电动机得电启动运行；当松开按钮SB，交流接触器工作线圈失电断开，主触点瞬间断开，断开三相电源，电动机失电停止运转。

二、自锁控制自锁控制就是依靠接触器或者继电器自身的常开辅助触点，而使其工作线圈保持通电的现象。

它与点动控制最大区别是，点动控制是接通接触器线圈电源后，松开启动按钮后接触器线圈立马断电，电机停止；而自锁控制，当接触器线圈得电后，松开启动按钮，接触器线圈依然保持通电。

自锁控制在控制电路中可以起到很好的失压和欠压保护作用，当电路电源由于某种原因，导致电压下降，电压低于85%时，接触器的电磁系统所产生的电磁力克服不了弹簧的反作用力，因而释放，主触点打开，自动切断主电路，达到欠压保护。

当电路断电时，接触器工作线圈失电释放，自锁触点断开，当再次来电时，电机不会立刻启动，必须重新按动启动按钮SB，电机才能再次工作，起到失压保护。

工作原理：启动时，按动启动按钮SB2，接触器工作线圈得电吸合，主触点闭合，三相电源接通，电机得电运行。

在交流接触器工作线圈得电吸合同时，接触器并联在启动按钮SB2上的辅助触点闭合自锁，在启动按钮SB2松开后，电流经辅助触点保持接触器工作线圈通电吸合，所以主触点不会断开，电机保持正常工作。

三、互锁控制互锁控制简单理解就是两者相互制约。

比如有一台电机可以左右运行，如果没有相互制约，同时启动势必造成电源短路，因此约定左边运行时右边不能运行，右边运行时左边不能运行，这样的相互制约就是互锁。

互锁一般通过软件编程、接触器或继电器常闭触点、按钮的动断触点来实现。

自锁控制与互锁控制两者区别是，自锁是保证启动按钮松开后，保持接触器线圈持续通电，而互锁是保证两个接触器不会同时启动。

第五章三相交流电路引言：三相交流电和单相交流电相比具有以下主要优点：1 ．三相电机比单相电机设备利用率高，工作性能优良；2 ．三相电比单相电用途更加广泛；3 ．三相电在传输分配方面更加优越且节省材料。

由于上述原因，所以三相电得到了广泛的应用。

生活中的单相电常常是三相电中的一相。

第一节对称三相交流电源学习目标： 1. 熟悉三相交流电源、三相四线制、三相三线制电路的基本概念2 ．掌握三相交流电源的星形联结和三角形联结的特点重点：三相交流电源的星形联结和三角形联结的特点难点：三相交流电源的三角形联结的特点一、三相电动势图 5-1 图 5-21 ．单相电动势的产生：如图 5-1 所示，在两磁极中间，放一个线圈（绕组）。

让线圈以w 的速度顺时针旋转。

根据右手定则可知，线圈中产生感应电动势，其方向由U 1 ® U 2 。

合理设计磁极形状，使磁通按正弦规律分布，线圈两端便可得到单相交流电动势为2 ．三单相电动势的产生：如图 5-2 所示，若定子中放三个线圈 ( 绕组 ) ：U 1 ® U 2 ，V 1 ® V 2 ，W 1 ® W 2 ，由首端（起始端、相头）指向末端（相尾），三线圈空间位置各差120 o ，转子装有磁极并以w 的速度旋转，则在三个线圈中便产生三个单相电动势。

二、三相对称电源图 5-3 1 ．供给三相电动势的电源称为三相电源，三个最大值相等，角频率相同而初相位互差时的三相电源则称为对称三相电源。

如图 5-3 所示，他们的参考方向是始端为正极性，末端为负极性。

2 ．三相电源的表示式3 ．相量表示式及相量图、波形图，如图 5-4 、 5-5 所示图 5-5图 5-44 ．三相电源的特征：大小相等，频率相同，相位互差120º 。

对称三相电源的三个相电压瞬时值之和为零，即5 ．相序：对称三相电压到达正（负）最大值的先后次序，U → V → W → U 为顺序，U → W → V → U 为逆序。
