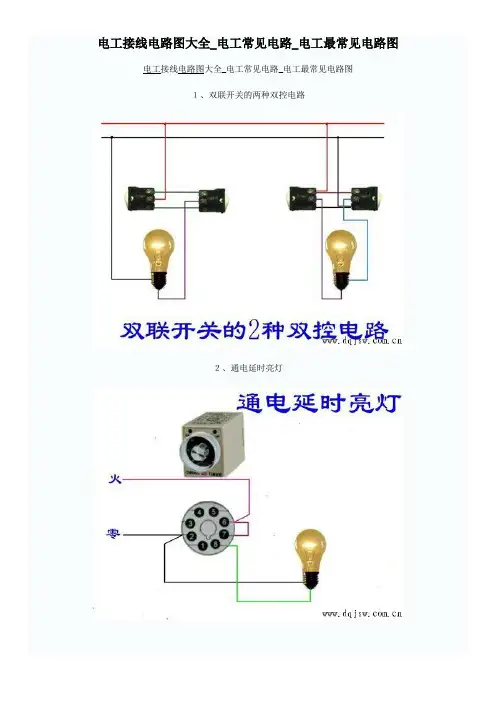

１、双联开关的两种双控电路
２、通电延时亮灯
４、两种控制方式
５、双灯双开关
６、延时断电电路
７、延时通断不断循环且达到设置循环数断电
８、延时熄灭电路
９、传统镇流器和电子镇流器
１０、通电延时断电
１１、循环流水灯
１２、两灯循环点亮
１３、延时通断不断循环且达到设置循环数断电
１４、延时通、断循环运行
１５、两灯循环亮和熄
１６、桥式全波整流滤波电路
１７、时间继电器断电延时控制
１８、时间继电器断电延时控制
１９、通电延时断电
２０、通电延时亮灯。

电工接线方法
电工接线有很多不同的方法，下面将介绍其中几种常见的方法。

1. 平行接线法：平行接线法是将不同电器的正极和负极分别连接在一起的一种方法。

通过将电器的正极与一个导线相连，再将另一个导线连接到电器的负极，可以实现电流的顺利流通。

2. 串联接线法：串联接线法是将多个电器按顺序连接起来的一种方法。

通过将一个电器的负极与下一个电器的正极相连，再将下一个电器的负极与下下一个电器的正极相连，以此类推，可以实现电流在这些电器之间的依次流动。

3. 并联接线法：并联接线法是将多个电器同时连接在一个电源上的一种方法。

通过将所有电器的正极连接在一起，再将所有电器的负极连接在一起，可以确保每个电器都能获得相同的电压，同时工作。

4. 三相接线法：三相接线法是在三相供电系统中常用的一种方法。

通过将三个电源连接到三个负载上，可以实现高效的功率传输。

在三相接线中，通常使用星型或三角形连接方式来连接电源和负载。

这些是电工常用的一些接线方法，不同的场景和需求会选择不同的接线方式。

在进行接线时，务必注意保证接线的牢固性，避免短路和漏电等安全问题的发生。

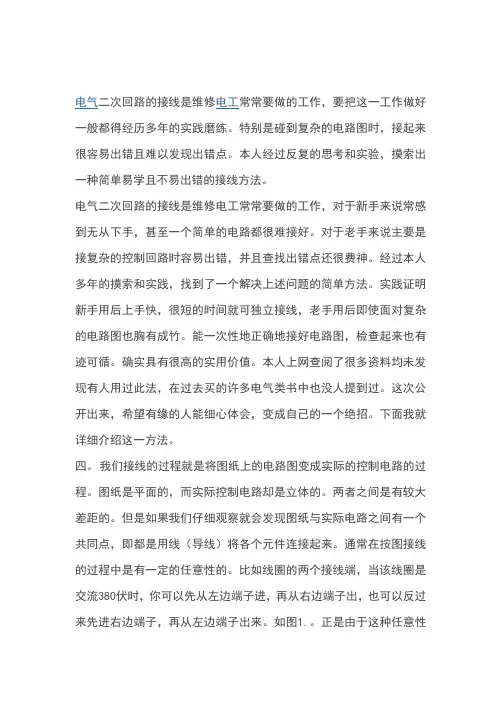

电气二次回路的接线是维修电工常常要做的工作，要把这一工作做好一般都得经历多年的实践磨练。

特别是碰到复杂的电路图时，接起来很容易出错且难以发现出错点。

本人经过反复的思考和实验，摸索出一种简单易学且不易出错的接线方法。

电气二次回路的接线是维修电工常常要做的工作，对于新手来说常感到无从下手，甚至一个简单的电路都很难接好。

对于老手来说主要是接复杂的控制回路时容易出错，并且查找出错点还很费神。

经过本人多年的摸索和实践，找到了一个解决上述问题的简单方法。

实践证明新手用后上手快，很短的时间就可独立接线，老手用后即使面对复杂的电路图也胸有成竹。

能一次性地正确地接好电路图，检查起来也有迹可循。

确实具有很高的实用价值。

本人上网查阅了很多资料均未发现有人用过此法，在过去买的许多电气类书中也没人提到过。

这次公开出来，希望有缘的人能细心体会，变成自己的一个绝招。

下面我就详细介绍这一方法。

四。

我们接线的过程就是将图纸上的电路图变成实际的控制电路的过程。

图纸是平面的，而实际控制电路却是立体的。

两者之间是有较大差距的。

但是如果我们仔细观察就会发现图纸与实际电路之间有一个共同点，即都是用线（导线）将各个元件连接起来。

通常在按图接线的过程中是有一定的任意性的。

比如线圈的两个接线端，当该线圈是交流380伏时，你可以先从左边端子进，再从右边端子出，也可以反过来先进右边端子，再从左边端子出来。

如图1.。

正是由于这种任意性导致了容易接错线的不良后果。

特别是面对复杂的图纸时更是容易出错，并且接到一定的程度时自己都会分不清接到哪儿了。

所以必须改变这种任意性，建立起某种接线规则，统一按规则来接线。

那么这种规则是什么呢当我们面对电路图和配电盘时就会发现各个元件之间的关系。

电路图上有两种关系：前后，左右。

配电盘上有三种关系：前后，左右，上下。

于是我们在按图接线时就可以按照这些关系的内在联系来接线。

我总结的规则是：前进后出，左进右出，上进下出，以节点为中心展开。

电工常见接线方法1.并联接线：并联接线是指将电器的两个或多个电源端点连接到同一电源点上。

并联接线可以使用电源线和插座来连接电器设备。

在并联接线中，电流会分流通过每个分支，而电压在整个电路中保持相同。

并联接线常用于连接灯具、插座、开关等。

2.串联接线：串联接线是指将电器的一个电源端点连接到另一个电器的电源端点上，以形成一个电源路径。

串联接线中，电流在整个电路中保持相同，但电压会在电路中依次分配。

串联接线常见于电路板、电子设备等。

3.三相接线：三相接线是指将三个相位的电源连接到电器设备上，以提供更大的功率。

三相接线通常使用三个相位导线，其中一个是中性线，并且具有提供高效电能传输的优势。

三相接线常用于电机、压力机、发电机等需要较大功率的设备。

4.星型接线：星型接线是一种三相接线方式，其中每个设备的一个端点都连接到共同的中性点上，这样形成一个星形结构。

星型接线常用于三相感应电动机，以提供更好的电能平衡和降低谐波。

5.三角形接线：三角形接线也是一种三相接线方式，其中每个设备的一个端点通过导线直接连接到下一个设备的另一个端点，形成一个闭合的三角形。

三角形接线常用于三相感应电动机的起动，以提供足够的起动转矩。

6.接地接线：接地接线是将电器设备的金属外壳或其他导电部分连接到地面的接线方法。

接地接线可以提供安全保护，当电器设备出现漏电或其他故障时，电流可以通过接地导线安全地流回地面。

接地接线常用于插座、变压器、电源箱等设备。

7.集中接线：集中接线是指将不同电器设备的电源线集中到一个接线盒或配线盒中，以简化接线和维护。

集中接线常用于大型建筑物或生产线等场所。

此外，对于特定的电器设备和应用，还有许多其他特殊的接线方法和技术，如电感耦合接线、电容耦合接线、屏蔽接线等。

对于不同的接线方法，电工需要根据具体的需求和安全要求进行选择和操作。

作为电工这9种接线方法你都会吗作为电工，掌握不同接线方法是非常重要的。

下面我将介绍九种常见的接线方法，并进行详细的解释。

1.串联连接法串联连接法是最基本的一种接线方法，它将多个电器或电气设备按照顺序连接起来，电流依次通过。

这种方法适用于多个设备需要共享电源的情况，如串联连接的灯泡。

2.并联连接法并联连接法是将多个电器或电气设备同时连接到电源上，电流在不同设备间分流，电压保持一致。

这种方法适用于需要多个设备同时运行的情况，如并联连接的多个电阻。

3.星型连接法星型连接法是将多个设备或电器通过一根主线连接到电源的方法，每个设备或电器都是与主线并联连接。

这种方法适用于多个设备需要独立控制的情况，如星形连接的多个照明灯。

4.三角型连接法三角型连接法是将三个相同的设备或电器通过三根线连接成一个三角形，每个设备或电器两两之间都是串联连接的。

这种方法适用于三个设备或电器需要共同运行的情况，如三角形连接的三个电动机。

5.阿尔法型连接法阿尔法型连接法是将三个设备或电器通过共同的中性点连接到电源的方法，每个设备或电器都是与中性点串联连接的。

这种方法适用于三个设备或电器需要共享电源的情况，如阿尔法型连接的三个相位电阻。

6.变压器组合接线法变压器组合接线法是对多个变压器的接线进行组合，以满足不同的电压需求。

通过改变变压器的接线方式，可以实现电压的升降。

这种方法适用于需要改变电压的情况，如变压器组合的电网输电系统。

7.平行连接法平行连接法是将相同电压的两个或多个电源并联连接到同一个负载上，以提供更大的电流输出。

这种方法适用于负载电流较大的情况，如平行连接的多个电池提供电流给电动车。

8.交替连接法交替连接法是将两个或多个相同电源交替连接到一个负载上，以实现负载电源供电的无间断切换。

这种方法适用于需要备用电源的情况，如交替连接的多个发电机供电给紧急设备。

9.电桥接线法电桥接线法是以电桥电路为基础，通过改变电阻的接线方式，以实现电阻和电流的测量。

电工接线方法和标准电工接线的质量关系到整个电路是否能稳定工作，关系到用电及生产安全。

电工接线方法有很多种，下面介绍4种常见的接线方法：一、单股铜芯导线的直接连接单股铜芯导线的直接连接，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2-3圈后扳直两线头，然后将每个线头在另一芯线上紧密缠绕5-6圈后剪去多余线头钳平切口。

二、单股铜芯导线的T字形分支连接单股铜芯导线的T字形分支连接，将支路芯线的线头和干线十字相交，紧密缠绕在干路芯线上5-8圈后剪去多余线头钳平切口。

近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头分散成伞状，并将每根芯线拉直。

另一根需连接的导线芯线也如此处理。

接着把两伞骨状线端隔根对叉，必须相对插到底，捏平叉入后的两侧所有芯线，理直每股芯线，使每股芯线间隔均匀，然后将每一边的芯线线头分作3组；先将某一边的第1组两根线头翘起并形成90°，接着把这两根线头按顺时针方向紧缠2圈后，再折回90°并平卧在折起前的轴线位置上；接着把处于紧挨平卧前邻近的第2组两根线头翘起按第1组的方法紧密缠绕在芯线上2圈；最后将第3组三根线头翘起并紧密缠绕在芯线3圈后，剪去余端，钳平切口不留毛刺。

以同样方法缠绕另一边的线头。

四、7股铜芯导线的T字形分支连接7股铜芯导线的T字形分支连接，将分支芯线散开并拉直，再把紧靠绝缘层1/8线段的芯线绞紧，把剩余7/8的芯线分成两组，一组4根，另一组3根，排齐；用锣刀把干线的芯线撬开分为两组，再把支线中4根芯线的一组插入干线芯线中间，而把3根芯线的一组放在干线芯线的前面；把3根线芯的一组在干线右边按顺时针方向紧紧缠绕3~4圈，剪去余线并钳平线端；把4根芯线的一组在干线的左边按逆时针方向缠绕4~5圈，剪去余线，钳平线端。

注意事项：导线接头连接时，要求接触面光滑且无氧化现象，对不光滑或有氧化现象的导线，要用砂纸打磨后再连接，缠线的过程中用力要适中，用力过轻会导致接触不良，用力过猛会损伤导线。

20种电工最常见照明灯接线电路图另附开关、插座安装技术交底电工最常见电路包括电力配电系统接线图，电气仪表安装接线图，照明灯控制电路图，电动机控制电路图，电视、通信电路图，家用电器电路图，设备保护电路图，安全报警电路图。

以下提供一些电工最常见照明灯接线电路图，只供参考:1、又联开关的两种双控电路2、通电延时亮灯3、桥式全波整流滤波电路4、两种控制方式5、双灯双开关6、延时断电电路7、延时通断不断循环且达到设置循环数断电9、传统镇流器和电子镇流器10、通电延时断电11、循环流水灯12、两灯循环点亮13、延时通断不断循环且达到设置循环数断电14、延时通、断循环运行15、两灯循环亮和熄16、桥式全波整流滤波电路17、时间继电器断电延时控制18、时间继电器断电延时控制20、通电延时亮灯开关、插座安装技术交底1范围本工艺标准适用于室内电气照明的开关、插座安装工程。

2施工准备2.1 材料要求:2.1.1 各型开关:规格型号必须符合设计要求，并有产品合格证。

2.1.2 各型插座:规格型号必须符合设计要求，并有产品合格证。

2.1.3 塑料(台)板:应具有足够的强度。

塑料(台)板应平整，无弯翘变形等现象，并有产品合格证。

2.1.4 木制(台)板:其厚度应符合设计要求和施工验收规范的规定。

其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

2.1.5 其他材料:金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

2.2 主要机具:2.2.1 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。

高凳等。

2.2.2 手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

2.3 作业条件:2.3.1 各种管路、盒子已经敷设完毕。

盒子收口平整。

2.3.2 线路的导线已穿完，并已做完绝缘摇测。

2.3.3 墙面的浆活、油漆及壁纸等内装修工作均已完成。

3操作工艺3.1 工艺流程:清理→结线→安装3.2 清理:用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

电工常用电路接线方法电工在实际工作中经常会遇到各种电路接线方法，下面介绍几种常用的电路接线方法。

1.并联接线并联接线是指将多个电器或负载并联在一起接入电源的一种接线方法。

其特点是电源的电压不变，总电流等于各个负载电流之和。

常见的例子是家庭里的插座，不同的电器可以同时插在插座上并独立工作。

2.串联接线串联接线是指将多个电器或负载依次串联在一起接入电源的一种接线方法。

其特点是电流在各个电器之间相等，总电压等于各个负载电压之和。

常见的例子是串联电路中的电阻，电流通过电阻时会依次通过每个电阻。

3.星型接线星型接线是指将一个电器或负载的多个端子与电源的多个端子相连的一种接线方法。

其特点是电路中各个负载之间没有直接的电流关系。

星型接线常用于三相电路中，例如三相异步电动机。

4.三角型接线三角型接线是指将三个电器或负载的一端通过连接线相连的一种接线方法。

其特点是电流在负载之间流动，负载之间存在电流关系。

三角型接线也常用于三相电路中，例如三相变压器。

5.小巧型接线小巧型接线是指将多个电器或负载通过一个开关控制的一种接线方法。

其特点是可以通过一个开关同时控制多个负载的通断。

小巧型接线常用于家庭电路中的照明灯具，一个开关可以控制多个灯具的开关。

6.平行连接接线平行连接接线是指将两个电源通过平行连接接入负载的一种接线方法。

其特点是负载在两个电源同时工作，提高了可靠性和容量。

平行连接接线常用于电源并联，例如UPS电源系统。

以上是电工常用的几种电路接线方法，根据具体的情况和要求选择合适的接线方法可以提高工作效率和电路的安全性。

电工在实际工作中还需要熟悉电路接线的相关标准和规范，以确保接线的质量和可靠性。

十种电工接线方法电工接线方法指的是在电路中进行电线连接以实现电能输送或控制信号传递的方法。

下面列举了十种常见的电工接线方法。

1.平行接线法：平行接线法是指将两根电线平行布置，并在两端用端子或绞线连接。

这种接线方法常用于分配电路中，以提供充足的电流容量。

2.串联接线法：串联接线法是指将多个电器或设备按照顺序连接，形成一个串联的电路。

这种接线方法可用于实现电气设备之间的控制和协调。

3.并联接线法：并联接线法是指将多个电器或设备并联连接，使它们可以独立地工作。

这种接线方法常用于家庭照明和电机驱动等场合。

4.三相接线法：三相接线法是指将三个单相电源通过星形或三角形的连接方式接入三相负载。

这种接线方法常用于各种工业设备和电气系统中。

5.三线接法：三线接法是指将三个电源线分别与负载的相位线、零线和地线相连。

这种接线方法常用于家庭、商业和工业电气系统。

6.四线接法：四线接法是指将四个电源线分别与单相负载的相位线、零线、地线和中性线相连。

这种接线方法常用于大型商业和工业电气系统。

7.交错接线法：交错接线法是指将两个或多个电源线和负载线以交错的方式连接，以避免信号干扰和电磁辐射。

这种接线方法常用于电脑、通信和音频设备等场合。

8.Y型接线法：Y型接线法是一种特殊的三相接线方法，其中三个负载分别与三个相线相连，形成一个Y型连接。

这种接线方法常用于高功率电机和发电机。

9.Δ型接线法：Δ型接线法是一种特殊的三相接线方法，其中三个负载按照三角形的形状连接。

这种接线方法常用于电力传输和配电系统。

10.平衡接线法：平衡接线法是指在接线时保持电路的平衡，以减少电流和电压的差异。

这种接线方法常用于高精度测量和控制系统中。

以上是十种常见的电工接线方法，每种方法都有其适用的场合和要求。

电工应根据具体情况选择合适的接线方法，并遵循相关的安全规范和电气标准。

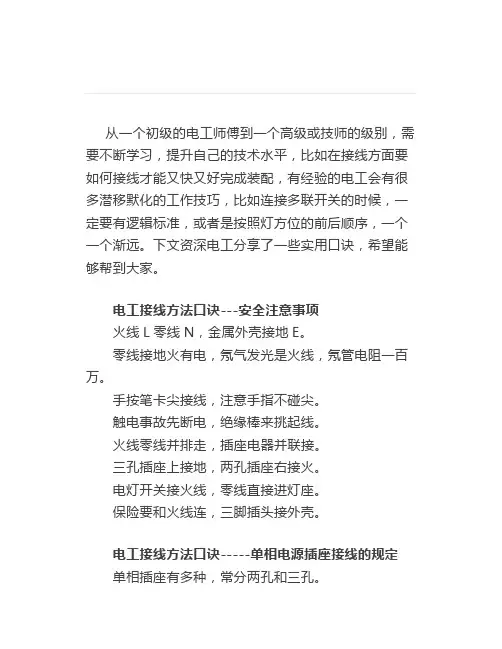

从一个初级的电工师傅到一个高级或技师的级别，需要不断学习，提升自己的技术水平，比如在接线方面要如何接线才能又快又好完成装配，有经验的电工会有很多潜移默化的工作技巧，比如连接多联开关的时候，一定要有逻辑标准，或者是按照灯方位的前后顺序，一个一个渐远。

下文资深电工分享了一些实用口诀，希望能够帮到大家。

电工接线方法口诀---安全注意事项火线L零线N，金属外壳接地E。

零线接地火有电，氖气发光是火线，氖管电阻一百万。

手按笔卡尖接线，注意手指不碰尖。

触电事故先断电，绝缘棒来挑起线。

火线零线并排走，插座电器并联接。

三孔插座上接地，两孔插座右接火。

电灯开关接火线，零线直接进灯座。

保险要和火线连，三脚插头接外壳。

电工接线方法口诀-----单相电源插座接线的规定单相插座有多种，常分两孔和三孔。

两孔并排分左右，三孔组成品字形。

接线孔旁标字母，L为火N为零。

三孔之中还有E，表示接地在正中。

面对插座定方向，各孔接线有规定。

左接零线右接火，保护地线接正中。

电工接线方法口诀---三相交流电源的两种接法和两种出线方式三相接法有两种，一个三角一个星。

角接三相围一圈，三个顶点三相线。

星接三尾联一点，联点叫做中性点。

三首引出三相线，中点出线中性线。

相线俗称叫火线，中线俗称叫零线。

星接可出两种线，三相三线和四线。

三相三线无零线，三相四线有零线。

电工接线方法口诀----接地线的顺序是什么？装设接地线应遵循的顺序：先将接地极棒插入地面以下0.6m，后挂导体端。

对同杆塔多层电力线路检修时，接地线的装设应先低压后高压，先下层后上层，先近端后远端。

接地线的拆除与此相反。

装设接地线必须先接接地端，后接导线端，接地线应接触良好，连接应可靠。

拆接地线的顺序与此相反。

装、拆接地线均应使用绝缘棒或专用的绝缘绳。

人体不得碰触接地线或未接地的导线。

埋地导线埋设前的断芯检查和断点确定方法：地埋导线埋设前，有无断芯盘盘检。

检查使用兆欧表，L一端接导线，导线另端放水中，仪表E端照此办，慢慢摇动兆欧表，针不到零是断线。

电⼯必备▏电线颜⾊区分及正确接线⽅法，⾮常值得收藏“卧室的插座需要更换，师傅把插座卸下来，发现插座的三根线颜⾊⼀样，师傅说电线颜⾊⼀样，没有分⾊安装，不能马上更换，得沿路拆除线路才能检测出电线类型。

住了这么久才发现装修遗憾！”不知道我们的电⼯朋友有没有在后期帮助业主维修电⽓、电路的时候碰到过这样情况？其实，在我国电⽓⾏业的相关规范中，关于导线的颜⾊区分有着明⽂规定，红⾊为⽕线⾊标，蓝⾊、绿⾊或⿊⾊为零线⾊标，黄绿彩线为地线⾊标。

在⼀套住房⾥⾊标需要分辨清楚，安装时使⽤统⼀分⾊。

为什么要对电线进⾏分⾊？如果电线不分⾊会有什么隐患？相信有经验的电⼯朋友们⼀定都已经知道啦，但是在实际⼯作中难免还会有⼀些操作不规范的⾏为存在。

⼩编决定还是要花点时间来和⼤家回顾⼀下关于电线颜⾊区分的知识点。

让我们先来听听资深电⼯们是怎么说的吧。

@天不下⾬如果不对电线进⾏分⾊，到后期装开关的时候容易装错。

特别是插座，如果不分颜⾊，后期安装的时候就弄不清哪根是零线，哪根是地线了，接错了就会跳闸。

@阳光的味道如果不分⾊，⼀是⽆法判断零⽕地线，⼆是容易造成⼯作⼈员在安装时触电的危险，三是按照⼯程的标准⽆法交⼯，最后就是零⽕不分的话对家庭会造成家⽤电器的烧毁。

@随遇⽽安举个栗⼦。

⼀户业主家才装好却常跳闸，监理到现场，发现电线缠成⼀坨，且使⽤同样的线材。

要知道，电线要求分⾊可不是为了美观，是为了能够区分零线、⽕线和地线，避免导致接线混乱甚⾄导致潜在危险。

因此⽔电⼯程在家装中⼗分重要，⼀定要专业⼈⼠验收才⾏！@⽼周因为家⽤电器的插头国家标准是按照左零右⽕中接地规定的，家⽤电器⼚家也是按国家标准做的内部接线。

装修时电线分颜⾊就是在接线时便于分清⽕线，零线，接地线。

不按标准按线，容易产⽣触电事故及家⽤电器的损坏。

@花轮同学爱⼩丸⼦1、电线分零线，⽕线，地线，后期安装开关插座时容易分清线路，好操作。

2、便于对⽕零地的识别，避免误接零地造成设备外壳带电伤⼈。

两根线进空开的正确接法-概述说明以及解释1.引言1.1 概述概述:在电力系统中，空开是一种常见的电气设备，用于保护电气线路和设备免受过载、短路等电气故障的损坏。

而正确的接法是保证空开能够发挥正常的工作功能、确保人身安全的关键。

本文将重点介绍两根线进空开的正确接法。

在电路接法中，正确连接线路是确保电流在正常范围内流动、维护设备的关键。

若线路接法错误，将会导致电流异常、电气设备受损、甚至引发火灾等严重后果。

因此，正确的接法对于保障电路的安全运行以及设备的正常使用十分重要。

在接法部分，我们将详细探讨两根线进空开的正确接法要点，并提供相关的实用建议，以帮助读者正确连接电路，并在日常使用中避免意外事故的发生。

在接下来的章节中，我们将逐步介绍接法要点，包括判断电源线与负载线的区别、正确连接电源线与负载线的方法以及注意事项等方面。

通过详细的说明和示意图，读者将能够清晰地理解正确接法的关键要点，并能够准确地应用到实际的电力线路中。

最后，我们将总结本文的主要内容，并提出一些建议，以帮助读者在实际应用中更好地运用正确的接法，确保电力系统的稳定运行，保护设备和人身安全。

在文章的后续章节中，我们将详细介绍接法要点1和接法要点2，希望读者能够通过本文的指导，正确接法，并能在日常使用中遵守电气安全规范，避免因接线错误而导致的意外事故的发生。

1.2文章结构文章结构部分可以包含以下内容：文章结构是指文章的整体架构和组织方式，它可以帮助读者更好地理解和掌握文章的内容。

本文将按照以下结构进行展开：1. 引言：简要介绍本文要讨论的主题——两根线进空开的正确接法，并提出相关问题和现象，引起读者的兴趣。

2. 正文：2.1 接法要点1：介绍第一个正确的接法要点。

例如，可以讲述正确选择导线的尺寸、颜色以及与空开的连接方式等内容。

同时，可以探讨这种接法的好处和影响。

2.2 接法要点2：介绍第二个正确的接法要点。

这个要点可能与电线的安装位置、绝缘保护以及空开的安装方式等相关。

电工接线口诀火线L、零线N，金属外壳接地E。

零线接地火有电，氖气发光是火线，氖管电阻一百万。

手按笔卡尖接线，注意手指不碰尖。

触电事故先断电，绝缘棒来挑起线。

火线零线并排走，插座电器并联接。

三孔插座上接地，两孔插座右接火。

电灯开关接火线，零线直接进灯座。

保险要和火线连，三脚插头接外壳。

单相插座有多种，常分两孔和三孔。

两孔并排分左右，三孔组成品字形。

接线孔旁标字母，L为火N为零。

三孔之中还有E，表示接地在正中。

面对插座定方向，各孔接线有规定。

左接零线右接火，保护地线接正中。

三相接法有两种，一个三角一个星。

角接三相围一圈，三个顶点三相线。

星接三尾联一点，联点叫做中性点。

三首引出三相线，中点出线中性线。

相线俗称叫火线，中线俗称叫零线。

星接可出两种线，三相三线和四线。

三相三线无零线，三相四线有零线。

地埋导线埋设前，有无断芯盘盘检。

检查使用兆欧表，L一端接导线，导线另端放水中，仪表E端照此办，慢慢摇动兆欧表，针不到零是断线。

查找断点在何处，使用仪器DG3，单相交流接一头，仪器贴附地埋线，从头到尾慢移动，仪灯发光线未断，若是仪器灯熄灭，此处就是断线点。

装设接地线应遵循的顺序：先将接地极棒插入地面以下0.6m，后挂导体端。

对同杆塔多层电力线路检修时，接地线的装设应先低压后高压，先下层后上层，先近端后远端。

接地线的拆除与此相反。

装设接地线必须先接接地端，后接导线端，接地线应接触良好，连接应可靠。

拆接地线的顺序与此相反。

装、拆接地线均应使用绝缘棒或专用的绝缘绳。

人体不得碰触接地线或未接地的导线。

接线看图方法口诀原理图，接线图，电路图是电工在日常工作中经常要接触到的，所以电工必须学会看图。

看电路图和接线图有个原则：从上到下，从左到右。

接线原理详细看，万千资料记心间。

标题栏，元件表，读说明，图形号，先从总体到局部，再从电源到负载。

主电路，要看详，副电路，不能忘，从上到下有顺序，从左至右不漏项。

能量径，信息流，各表图，要了解，分析电源到负载，二次回路信号线。
