电工常用电路图解析

电工基本常识：电工常见电路接线大全描述电工是日常生活经常会要碰到的，做电工必须要了解游一些基础的电工知识，比如一些电路的常见故障要会判断。

1. 开路如灯丝断了；灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。

开路会造成用电器无电流通过而无法正常工作。

2. 短路如接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰；火线和零线直接连接而造成短路。

短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。

3. 过载电路中用电器的总功率过大或单个用电器的功率过大。

产生的现象和后果如同短路。

4. 电路接触不良如灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。

这样会使灯忽明忽暗，用电器不能连续正常工作。

5. 电路本身连接错误而引起故障如插座的两个接线柱全部接在火线或零线上；开关误接在主线中的火线上；灯泡串联接在电路中等。

要想做的更好，首先就要把基础打牢，下面我们分享给大家一些电工基础常识。

一；电工基本常识：电工常见电路接线大全_电工常用符号_电工口诀-----电工常见电路接线大全分享下面我们主要给大家分享一下电工常见的电路接线图。

我们为大家整理了电工最常见电路_电工常见电路接线图_电工最常见电路的实物接线图_电工最常见电路实物图集。

二；电工基本常识：电工常见电路接线大全_电工常用符号_电工口诀-----电工常用符号分享：常用电工与电子学图形符号装饰前一定要有（强电，弱电）施工图，竣工时提供电气工程竣工图，电气工程图种类很多，一般按功用可以分成电气系统图、内外线工程图、动力工程图、照明工程图、弱电工程图及各种电气控制原理图。

那么电工常用符号就必要能够看懂，上图就是我们汇总分享给大家参考的。

三；电工基本常识：电工常见电路接线大全_电工常用符号_电工口诀-----电工口诀分享：电工在工作工程中会积累很多的高价值的经验，而且这些经验通常是非常有价值的，比如同一室内的电源、电话、电视等插座应在同一水平标高上，高差应小于5mm；强电路和弱电路禁止穿在同一套管内。

双电源自动切换电路！4种双电源自动切换电路图接法、分类-电工技术知识学习干货分享双电源自动切换应用是非常广的，首先，我们来简单看一下怎么用继电器，接触器实现双电源转换开关能达到的自动切换电源的目的。

一、两个接触器实现切换：备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。

主电源断电，备用电源通过主接触器的常闭点导通。

如果主电源恢复正常，备用电源断开。

当然也可以用接触器互锁来实现，这个有一点复杂，而且主电源和备用电源同时有电时怎么办？所以还要接成顺序工作的那种，没必要那么麻烦，方法不唯一。

二、一个继电器两个接触器：主电源的接触器线圈走继电器的常开触点，备用电源的接触器线圈走继电器的常闭触点。

主线路有电的时候，继电器吸合，常开触点闭合，主线路导通。

常闭触点断开，备用电源不工作。

当主线路断电的时候，继电器也断电。

常开触点恢复初始断开状态，主线路断开。

备用电路的接触器通过继电器的常闭触点开始工作。

三、双转换触点继电器：和上面的有些类似，只不过这个继电器是双转换触点，通电时，两组触点闭合。

断电时两组触点断开。

一个电器元件就可以完成。

如果A路是单相220伏电源，继电器的线圈电压也选用交流220伏的。

接触器和继电器在通断电的时候有时间差，对用电要求很高的设备或者电器会有短暂的反应。

比如灯泡明显闪烁了一下，电机停顿了一下。

如果是自锁线路，你会发现用电设备不工作了。

四、双电源转换开关：这个成本有点高，需要动手。

如果动手能力强的朋友，完全可以自己动手组装一个控制电路。

电源转换肯定有短暂的时间差，不可能中间不断电达到无缝连接。

五、双电源切换开关PC级和CB级的区分：双电源切换开关分PC级和CB级，两者结构大致一样。

PC级是隔离型的，就像双投刀开关，加上操作机构构成的。

CB级是断路器保护型的，由两个断路器加操作机构组成，有过载短路保护，和断路器保护一样。

用户在选择时应从以下几方面来考虑。

（1）从可靠性角度考虑。

电气识图本章要点●电气图的分类●详细介绍电气原理图的绘制。

●详细介绍电气原理图的识读。

本章难点●电气图的绘制特点。

●电气原理图的识读。

电气控制系统是由电动机和若干电气元件按照一定要求连接组成，以便完成生产过程控制特定功能的系统。

为了表达生产机械电气控制系统的组成及工作原理，同时也便于设备的安装、调试和维修，而将系统中各电气元件及连接关系用一定的图样反映出来，在图样上用规定的图形符号表示各电气元件，并用文字符号说明各电气元件，这样的图样叫做电气图。

第一节电气图的常用符号电气图，也称电气控制系统图。

图中必须根据国家标准，用统一的文字符号、图形符号及画法，以便于设计人员的绘图与现场技术人员、维修人员的识读。

在电气图中，代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。

如GB4728—85 《电气图常用图形符号》GB6988—86 《电气制图》GB7159—87 《电气技术中的文字符号制订通则》GB5094—85 《电气技术中的项目代号》GB5226—85 《机床电气设备通用技术条件》国家规定从1990年1月1日起，电气图中的文字符号和图形符号必须符合最新国家标准。

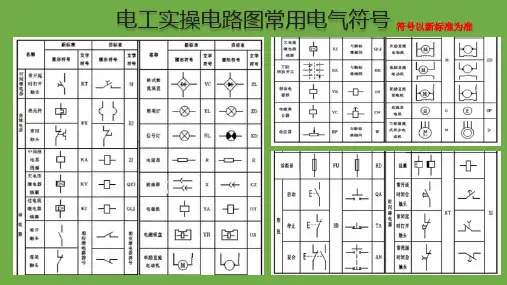

表2—1给出了部分常用电气图形符号和文字符号。

因为目前有些技术资料仍使用旧国标，所以表中给出了新、旧国标对照，以供参考。

若需更详细的资料，请查阅最新国家标准。

表2—1 部分常用电气图形符号和文字符号的新旧对照表一、图形符号图形符号通常用于图样或其他文件，用以表示一个设备或概念的图形、标记或字符。

图形符号含有符号要素、一般符号和限定符号。

常用图形符号见表2—1。

1．符号要素它是一种具有确定意义的简单图形，必须同其他图形结合才构成一个设备或概念的完整符号。

如接触器常开主触电的符号就由接触器触点功能符号和常开触点符号组合而成。

2．一般符号用以表示一类产品和此类产品特征的一种简单的符号。

如电动机可用一个圆圈表示。

3．限定符号是一种加在其他符号上提供附加信息的符号。

感谢观看
THANKS
接线图的识读
总结词
接线图是电气安装施工的重要依据，主 要表示电气设备和元件的实际接线方式 。
VS
详细描述
接线图是根据电路图或控制图绘制的一种 图纸，用于指导电气设备和元件的安装接 线。在识读接线图时，应了解电气设备和 元件的实际安装位置和接线方式，熟悉接 线标准和规范，掌握电气安全知识和操作 技能，以确保安装施工的准确性和安全性 。
标注要求
电气图中的颜色标注应准确、完整、清晰，颜色的标注应与 线条的颜色一致。同时，颜色的标注还应符合国际或国家的 相关标准。
04
电气识图实例解析
电路图的识读
总结词
电路图是电气识图的基础，主要表示电气设备或元件之间的连接关系。
详细描述
电路图通过图形符号、文字符号和规定的画法，表示电路中各电气设备或元件的连接关系，包括电源、开关、负 载等。在识读电路图时，应了解电气元件的基本符号和表示方法，熟悉电路的走向和连接方式，以便更好地理解 电路的工作原理和功能。
控制图的识读
总结词
控制图是电气控制系统的核心，主要表示控制逻辑和信号流程。
详细描述
控制图是用来描述控制系统的工作流程和逻辑关系的图纸，包括控制电路图、控制逻辑图和控制流程 图等。在识读控制图时，应了解控制元件的基本符号和表示方法，熟悉控制逻辑和信号流程，掌握控 制系统的基本功能和工作原理，以便更好地进行系统调试和维护。
电气图的线条与标注
线条要求
电气图中的线条应粗细均匀，线型一 致，标注清晰。
标注要求
电气图中的标注应准确、完整、清晰 ，包括元件的文字符号、电路的标号 、连接线的编号等。
电气图的颜色与标注
颜色要求
电气图的颜色应符合规定的标准，不同颜色的线条应代表不 同的含义Байду номын сангаас如电源线常用红色表示，接地线常用黄绿相间的 颜色表示。

零基础学电工之常用电气符号和举例认识电路图要学会看电路图，必须先学会电工专业常用电气符号，在此基础上，结合电工基础理论识图，结合电器元件的结构和工作原理识图，结合电路图的绘制特点识图，就能看明白电路图了。

本文以CA6140型车床电路图为例讲解识图技巧。

一、常用电气符号二、识图的基本要求1、结合电工基础理论识图要想搞清电路的电气原理，必须具备电工基础知识，如三相异步电动机的旋转方向是由通入电动机的三相电源的相序决定的，改变电源的相序可改变电动机的转向。

2、结合电器元件的结构和工作原理识图看电路图时应搞清楚电器元件的结构、性能、在电路中的作用、相互控制关系，才能搞清电路的工作原理。

3、结合典型电路识图一张复杂的电路图细分起来是由若干典型电路组成，因此熟悉各种典型电路，能很快分清主次环节。

4、结合电路图的绘制特点识图绘制电气原理图时，主电路绘制在辅助电路的左侧或上部，辅助电路绘制在主电路的右侧或下部。

同一元件分解成几部份，绘在不同的回路中，但以同一文字符号标注。

回路的排列，通常按元件的动作顺序或电源到用电设备的连接顺序，水平方向从左到右、垂直方向从上到下绘出。

了解电气图的基本画法，就容易看懂电路的构成情况，搞清电器的相互控制关系，掌握电路的基本原理。

三、识图的基本步骤1、看图样说明搞清设计内容和施工要求，有助于了解图样的大体情况、抓住识图重点。

2、看电气原理图按先看主电路后看辅助电路的顺序识图。

看主电路时，通常从下往上看，即从负载开始经控制元件顺次往电源看。

主要是搞清负载是怎样取得电源的，电源经那些元件到达负载的。

看辅助电路，则从上而下，从左到右看，即先看电源，再顺次看各条回路。

主要是搞清它的回路构成，各元件的联系、控制关系和在什么条件下构成通路或断路。

3、看安装接线图先看主电路再看辅助电路，看主电路从电源引入端开始，顺次经控制元件和线路到用电设备；再看辅助电路，要从电源的一端到电源的另一端，按元件的顺序对每个回路进行分析研究。

第4章控制回路典型电路及应用4.1㊀信号系统控制回路典型电路4.1.1㊀预告信号电路图4-1a所示是利用ZC-23型冲击继电器构成的中央复归重复动作的预告信号装置控制电路，其信号启动回路如图b所示㊂图中，M709㊁M710为预告信号小母线；SB1㊁SB2为试验按钮；SB4为音响解除按钮；SM为转换开关；K1㊁K2为冲击继电器；KS为信号继电器；KVS2为熔断器监视继电器；HL为熔断器监视信号灯；HL1㊁HL2为光字牌；HA为警铃㊂由于预告信号电路设置了0.2 0.3s的短延时，所以冲击继电器应具有冲击自动返回的特性，以使瞬时性故障时不发出预告信号㊂而ZC-23型冲击继电器不具有冲击自3024252第4章㊀控制回路典型电路及应用动复归的特性，所以此处将两只冲击继电器反极性串联，以实现冲击自动返回的特性㊂（1）预告信号的启动㊂转换开关SM有 工作 和 试验 两个位置，当SM处于 工作 时，其触头13-14㊁15-16接通㊂如果此时设备发生故障或不正常状态，则图4-1b回路中的相应出口继电器K的动合触头闭合，将信号电源+700经触头K㊁光字牌HL引至预告信号小母线M709㊁M710上㊂因此，冲击继电器K1和K2的变流器T的一次绕组中电流发生突变（如由0变为4A左右），在其二次绕组回路中均感应出一个尖峰脉冲电流㊂由于变流器K2-T是反向连接的，其二次侧的脉冲电流被二极管VD1短路，所以只有K1的干簧继电器KRD动作，其动合触头KRD-1闭合启动继电器K1-KC，K1-KC的一对动合触头KC-1用于自保持，另一对接于K16-14端子间的动合触头KC-2闭合，启动时间继电器KT2，其延时闭合的动合触头经0.2 0.3s延时后闭合，启动中间继电器KC2，KC2的动合触头闭合使警铃发出音响信号，同时接通光字牌HL 发出灯光信号，以显示故障性质（图中未画出）㊂（2）预告信号的冲击自动返回㊂如果在时间继电器KT2的延时触头尚未闭合之前，故障消失，保护出口继电器触头断开，变流器T一次绕组电流突然减小或消失（如由4A变为0），在相应的二次绕组回路中均感应出负602的（反方向）脉冲电流iᶄ2，此时K 1-T 二次侧的脉冲电流被二极管VD 1短路，只有干簧继电器K 2-KRD 动作，其动合触头KRD -2闭合启动继电器K 2-KC，KC 与线圈串联的一对动合触头进行自保持，接于K 2端子4-5间的动断触头KC 断开，切断继电器K 1-KC 的自保持回路，使K 1-KC 复归，时间继电器KT 2也随之复归，使预告信号未及发出，便冲击自动返回㊂（3）预告信号的重复动作㊂音响信号的重复动作，是由不对应启动回路并入一只电阻（第一条线路自动跳闸后，又有第二条线路自动跳闸，相当于在不对应回路上又并入一只电阻），使流过冲击继电器的变流器T 一次绕组中电流再次发生突变，变流器T 的二次侧再次感应出脉冲电流，又一次启动音响信号，如此可实现多次重复动作㊂只不过启动回路的电阻是由光字牌中的电灯代替的㊂（4）预告信号回路的监视㊂利用监察继电器KVS 2对回路的完好性进行监视，KVS 2正常时带电，其延时断开的动合触头在闭合状态，白色信号灯HW 点亮；如果熔断器熔断或回路断线㊁接触不良，其动断触头延时闭合，接通闪光小母线M100（+），HW 闪光，表示回路完好性破坏㊂机电元件组成的中央复归可重复动作的信号装置的核心部件是一个称为冲击继电器的元件㊂目前使用的型号主702第4章㊀控制回路典型电路及应用要有ZC-23型等，其基本工作原理是继电器线圈中通入稳定的电流时，继电器是不会动作的，只有线圈中的电流发生突变增加时（即冲击电流）继电器才会动作，这是由于继电器在直流电路中采用了一个变压器元件的原因㊂利用这个原理构成了重复动作的装置㊂中央信号装置的类型：中央信号装置是发电厂㊁变电所用于集中发出事故信号和预告信号的装置，由于被控制的断路器多，一般都在集中控制地点装设集中的信号装置，以便于及时对事故情况作出正确判断并采取相应措施处理㊂中央信号装置主要包括事故信号和预告信号两大部分㊂事故信号反映断路器跳闸等被认定为故障的情况，预告信号反映电气设备的不正常运行状态㊂一般在一个集中控制地点（例如变电所的集中控制室）只装设一套集中信号装置，该变电所的所有设备发出的事故信号和预告信号都接入该装置，故称为中央信号装置㊂信号装置在发出信号后，如果运行人员不手动恢复，信号应能一直保持不消失，只有运行人员手动操作复归按钮，信号才能消失㊂装置按功能和构成原理可分为中央复归不重复动作的信号装置和中央复归可重复动作的信号装置两种㊂（1）中央复归不重复动作的信号装置㊂是指装置在接收到一个信号（例如某台断路器跳闸）并发出报警音802响后，在运行人员尚未复归时，此时如果紧接着又发生断路器跳闸故障即装置接收到新的信号，由于运行人员尚未复归第一个信号，所以装置不再发出新的报警信号㊂很明显这种装置不容易立即判断有几台设备跳闸㊂所以，这种装置一般用于设备不多的中小型变电所等处㊂但装置的构成比较简单㊂（2）中央复归可重复动作的信号装置㊂在大型变电所和发电厂，高低压断路器等设备数量很多，电气接线复杂，就需要在故障时发出的信号越清楚越好，需要采用可重复动作的信号装置㊂它是指装置在接收到一个信号（例如某台断路器跳闸）并发出报警音响后，在运行人员尚未复归时，此时如果紧接着又发生断路器跳闸故障即装置接收到新的信号，虽然运行人员尚未复归第一个信号，但装置此时仍能发出新的报警信号㊂装置在设计时的技术指标就是要保证能连续发出多个信号㊂4.1.2㊀闪光信号电路在发电厂和变电站中，为区别手动跳㊁合闸和由继电保护及自动装置动作引起的跳㊁合闸，需要设置更易引起值班人员注意的闪光信号，即电灯一明一暗周期变化的信号㊂在其他一些特别需要引起值班人员注意的地方，也需采用闪光信号㊂闪光信号一般受以继电器构成的闪光装置902第4章㊀控制回路典型电路及应用控制，图4-2所示为由两只继电器㊁一个试验按钮和一个信号灯构成的闪光装置控制回路㊂图4-2㊀两只继电器构成的闪光装置控制回路当某一断路器的位置与其控制开关不对应时，负电源通过 不对应 回路与闪光母线M100（+）接通，使中间继电器KC1带电㊂KC1的动作电压较低，在其回路中虽012第4章㊀控制回路典型电路及应用然串联有信号灯（红灯或绿灯）及操作线圈（跳闸线圈YT或合闸接触器YC）也能启动㊂KC1动作后，其动合触头闭合，启动中间继电器KC2；KC2的动断触头断开KC1的线圈回路，同时其动合触头闭合，将正电源直接接至闪光母线M100（+）上，使 不对应 回路的信号灯发出较强的光㊂KC1的线圈断电后，其动合触头延时（约0.1s）返回，又切断KC2的线圈回路；KC2断电后，其触头经一定延时（约0.8s）后进行切换，动合触头断开，动断触头闭合，使KC1线圈再次与M100（+）母线接通， 不对应 回路中的信号灯由于串入了KC1的线圈而变暗㊂如此重复动作下去，信号灯即一明一暗地发出闪光㊂为测试闪光装置是否完好，装设了试验按钮SB和信号灯HW（白灯）㊂信号灯HW平时经SB的动断触头接于正㊁负电源之间，起监视闪光装置直流电源及熔断器FU1和FU2的作用㊂当按下试验按钮SB时，其动合触头闭合，即相当于不对应回路接通，如果闪光装置工作正常，则HW灯发出闪光㊂4.1.3㊀事故信号装置的控制电路事故信号是发电厂和变电站发生事故时断路器跳闸的信号，是最紧急的信号㊂下面介绍两种事故信号电路㊂1.就地复归事故音响信号控制电路112就地复归事故音响信号装置控制电路如图4-3所示㊂图中，HA为蜂鸣器，M708为事故音响小母线㊂图4-3㊀就地复归事故音响信号装置控制电路当有任何一台断路器发生事故跳闸时，由于控制开关与断路器位置不对应，使直流信号小母线负极-700与事212第4章㊀控制回路典型电路及应用故音响信号小母线M708正电源接通，蜂鸣器发出音响㊂为了解除音响，值班人员需找到指示灯（由红灯变绿灯且闪光）的相应控制开关SA1或者SA2，就地将手柄打到相应的跳闸后位置，其触头1-3与19-17断开，则音响解除，同时信号灯闪光消失㊂2.中央复归事故信号装置的控制电路在发生事故时，通常希望音响信号能尽快地解除，以免干扰值班人员进行事故处理，而将光字牌信号保留一段时间，以便判断事故的性质及发生地点㊂这就要求音响信号能在一个集中㊁方便的地点（一般在主控制台上）手动解除，这就是中央复归㊂在大型变电所和发电厂，高低压断路器等设备数量很多，电气接线复杂，就需要在故障时发出的信号越清楚越好，不重复动作的装置就不能满足要求，需要采用可重复动作的信号装置㊂机电元件组成的中央复归可重复动作的信号装置的核心部件是一个称为冲击继电器的元件㊂目前使用的型号主要有ZC-23型等，其基本工作原理是继电器线圈中通入稳定的电流时，继电器是不会动作的，只有线圈中的电流发生突变增加时（即冲击电流）继电器才会动作，这是由于继电器在直流电路中采用了一个变压器元件的原因㊂利用这个原理构成了重复动作的装置㊂图4-4所示是这种装312置的电路图㊂图中的SBT是试验按钮，通过电阻R1接在信号回路的负电源-WS和WAS之间，WAS就称为事故音响小母线㊂实际上所有断路器的事故信号都和按钮SBT 一样全部是并接在-WS和WAS小母线上的㊂只不过是用各个断路器的辅助触头和控制开关触头取代了SBT㊂图4-4㊀中央复归可重复动作的事故信号装置的控制电路当按下按钮SBT（或某一台运行中的断路器跳闸），冲击继电器K中的变压器T的一次绕组得电，二次绕组在瞬间感应出电流使灵敏度极高的继电器KR动作，KR 触头闭合使中间继电器KM动作，KM2的触头KM2闭合412启动继电器KM 1，蜂鸣器HA 带电发出报警响声㊂在运行人员按下复归按钮SB 后，KM 2释放，HA 停止报警响声㊂如果在变压器T 一次绕组中的电流稳定后，即使-WS 和WAS 之间仍然接通（也就是说操作人员尚未将已跳闸的断路器控制开关把手恢复到跳闸后位置，相当于按钮SBT 继续闭合），变压器的二次绕组回路中也不会有电流了，继电器KR 和后面的电路就都不会再动作㊂此时如果又有一台断路器自动跳闸，变压器T 的一次绕组又得到一个冲击脉冲电流，二次绕组在瞬间又感应出电流使灵敏度极高的继电器KR 动作㊂电路重复第一次的动作过程㊂该电路的另一个关键之处是，所有在-WS 和WAS 之间连接的断路器事故信号触头都必须串联有与图中R 1相同的电阻，才能产生多次的冲击电流㊂4.2㊀断路器控制回路典型电路工矿企业供电系统的6 10kV 线路采用油断路器或真空断路器控制，也有采用高压熔断器配合高压接触器（F-C）控制的㊂断路器的操动机构有电磁机构㊁弹簧机构等㊂控制方式有远方控制㊁就地控制等，一般都有运行指示灯监视（合闸和跳闸指示灯）㊂发电厂和大型变电所512第4章㊀控制回路典型电路及应用指示灯大都带有闪光功能㊂一般每条线路装设一组逻辑回路的熔断器㊂4.2.1㊀双灯监控的断路器控制电路图4-5所示为双灯监视的断路器控制电路㊂运行指示灯有两个，即合闸指示灯和跳闸指示灯㊂图中，+㊁-分图4-5㊀双灯监视的断路器控制电路612第4章㊀控制回路典型电路及应用别为控制小母线和合闸小母线（合闸母线接大容量的电源）；M100（+）为闪光小母线；M708为事故音响小母线；-700为信号小母线的负极端；SA为控制开关；FU1 FU4为熔断器㊂（1）手动合闸回路㊂手动合闸，SA的5-8触头㊂接通（或自动装置动作，其K1动合触头闭合），将绿灯（HG）短路，控制母线电压加到合闸接触器KM的线圈上，其动合触头闭合，启动断路器合闸线圈YC，断路器合闸㊂（2）手动跳闸㊂手动跳闸，SA的6-7触头接通（或保护动作，K2触头闭合），将红灯（HR）短路，断路器跳闸线圈YT的电阻大于跳跃闭锁继电器KCF1电流线圈的电阻，YT上承受足够大的电压，使YT启动，QF跳闸㊂（3）跳㊁合闸控制回路完整性监视㊂在跳㊁合闸回路中串入了指示灯㊂1）跳闸回路：合闸后SA的16-13触头接通，在红灯HR与YT回路中，HR亮表示QF在合闸位置（QF动合触头闭合状态），且跳闸回路完好㊂虽YT回路通，但红灯及附加电阻R2的阻值远大于YT的阻值，YT上电压达不到其动作值，所以QF不动作；只有手动跳闸SA的6-7触头接通或保护动作，K2触头闭合，将HR短路时，YT上电压达到其动作值，断路器才跳闸㊂HR上的附加电阻R2712是防止在HR短接时YT误动作而设置的㊂2）合闸回路：同理，跳闸后SA的10-11触头接通，绿灯亮，不仅表示断路器是跳闸位置，而且说明合闸回路是完好的（KM回路接通）㊂（4）自动跳㊁合闸的监视信号㊂断路器自动跳㊁合闸，则灯光发闪光信号㊂1）自动合闸：跳闸后SA的14-15触头接通，此时若QF自动合闸，则HR经SA的14-15触头接闪光小母线M100（+），HR闪光㊂2）自动跳闸：合闸后SA的9-10触头接通，此时若QF自动跳闸，则HG经SA的9-10触头接闪光小母线M100（+），HG闪光㊂（5）熔断器完好监视㊂HR或HG有一个亮，则表明熔断器FU是完好的㊂（6）KCF的动合触头串电阻R4且与K2动合触头并联㊂当K2先于QF跳开时，必先烧K2的触头；而加入KCF的动合触头，QF在合闸位，即使K2先跳开，因有KCF及R4与之并联，所以K2触头也不会烧坏㊂灯光监视控制回路具有以下优点，该控制回路结构简单，红㊁绿灯指示断路器的位置比较明显；但在大型发电厂和变电站中，因控制屏多，所以必须加入音响信号，以便及时引起值班人员注意㊂812断路器控制回路包括回路接线及熔断器，必须对其有经常性的监视，否则当熔断器或控制回路断线（经常是接触不良）时，将不能正常进行跳㊁合闸㊂目前广泛采用的完好性监视方式有两种，即灯光监视和音响监视㊂中小型发电厂和变电站一般采用双灯监视方式，而大型发电厂和变电站则多采用单灯加音响监视方式㊂4.2.2㊀单灯加音响监视的断路器控制电路图4-6所示是电力系统中常用的音响监视的单灯制断路器控制电路㊂该系列与图4-5双灯监视的断路器控制电路相比，其主要区别及特点如下：（1）控制回路与信号回路分开，控制开关只有一个信号灯，电灯装在控制开关手柄内，其触头图表见表4-1㊂（2）控制回路中，在合闸回路中用KCT 线圈代替绿灯（HG），在跳闸回路中用KCF 线圈代替红灯（HR），其余完全相同㊂（3）信号回路中，用KCC 的动合触头代替QF 的动合辅助触头，用KCT 的动合触头代替QF 的动断辅助触头㊂912第4章㊀控制回路典型电路及应用22122第4章㊀控制回路典型电路及应用㊀（4）断线监视信号回路中，用KCT和KCC的动断触头相串联的控制回路断线预告小母线M7131，开关手柄中信号灯是经常亮着的，若灯光熄灭，则说明熔断器熔断㊁控制回路断线或电灯烧坏㊂同时 控制回路断线 光字牌点亮，并发出相应音响信号㊂（5）断路器位置状态的判断方法：1）手动合闸：SA在 合闸后 位，其触头20-17通㊁2-4通，KCC动合触头闭合，灯发平光，则表明QF 在（手动）合闸位㊂2）自动跳闸：SA在 合闸后 位，其触头13-14通；如有事故发生，则保护使QF自动跳闸，KCC动合触头断开，KCT动合触头闭合，信号灯发闪光，表明QF自动跳闸㊂3）手动跳闸：SA在 跳闸后 位，其触头1-3通㊁14-15通，经KCT动合触头，信号灯发平光，表明QF手动跳闸㊂4）自动合闸：SA在 跳闸后 位，其触头18-19通，若自动装置动作，K1触头闭合，则KCC动合触头闭合，信号灯发闪光，表明QF自动合闸㊂单灯制控制回路需由灯光（平光或闪光）及控制开关SA手柄的位置来共同确定断路器QF的位置状态㊂2224.2.3㊀采用电磁操作机构的断路器控制电路图4-7所示为采用电磁操作机构的断路器控制电路，其控制开关采用双向自复式并具有保持触头的LW5型万能转换开关，其手柄正常为垂直位置（0ʎ）㊂顺时针扳转45ʎ，为合闸（ON）操作，手松开即自动返回（复位），保持合闸状态㊂逆时针扳转45ʎ，为分闸（OFF）操作，手松开也自动返回，保持分闸状态㊂图中虚线上打黑点图4-7㊀采用电磁操作机构的断路器控制电路322第4章㊀控制回路典型电路及应用（㊃）的触头，表示在此位置时该触头接通；而虚线上标出的箭头（ң），表示控制开关手柄自动返回的方向㊂图中，WC控制小母线，WL灯光信号小母线，WF 闪光信号小母线，WS信号小母线，WAS信号音响小母线，WO合闸小母线㊂合闸时，将控制开关SA手柄顺时针扳转45ʎ，这时其触头SA1-2接通，合闸接触器KO通电（其中QF1-2原已闭合），其主触头闭合，使电磁合闸线圈YO通电，断路器合闸㊂合闸后，控制开关SA自动返回，其触头SA1-2断开，切断合闸回路，同时QF3-4闭合，红灯HR亮，指示断路器已经合闸，并监视着跳闸线圈YR回路的完好性㊂分闸时，将控制开关SA手柄逆时针扳转45ʎ，这时其触头SA4-8接通，跳闸线圈YR通电（其中QF3-4原已闭合），使断路器QF分闸㊂分闸后，控制开关SA自动返回，其触头SA4-8断开，断路器辅助触头QF3-4也断开，切断跳闸回路，同时触头SA3-4闭合，QF1-2也闭合，绿灯HG亮，指示断路器已经分闸，并监视着合闸线圈KO回路的完好性㊂由于红㊁绿指示灯兼起监视分㊁合闸回路完好性的作用，长时间运行，因此耗能较多㊂为了减少操作电源中储422能电容器能量的过多消耗，因此另设灯光指示小母线WL （+），专用来接入红㊁绿指示灯㊂储能电容器的电能只给控制小母线WC 供电㊂当一次电路发生短路故障时，继电保护装置动作，其出口继电器KM 触头闭合，接通跳闸线圈YR 回路（其中QF 3-4原已闭合），使断路器自动跳闸㊂随后QF 3-4断开，使红灯HR 灭，并切断跳闸回路，同时QF 1-2闭合，而SA 在合闸位置，其触头SA 5-6也闭合，从而接通闪光电源WF（+），使绿灯HG 闪光，表示断路器自动跳闸㊂由于断路器自动跳闸，SA 在合闸位置，其触头SA 9-10闭合，而断路器已跳闸，其触头QF 5-6也闭合，因此事故音响信号回路接通，又发出音响信号㊂当值班员得知事故跳闸信号后，可将控制开关SA 的操作手柄扳向分闸位置（反时针扳转45ʎ后松开），使SA 的触头与OF 的辅助触头恢复 对应 关系，全部事故信号立即解除㊂4.2.4㊀电动机合闸的低压断路器控制电路图4-8所示是采用电动机合闸的低压断路器的控制电路，合闸电动机采用的是交直流两用单相串励电动机㊂图中，M 为电动机电枢绕组，WC 为电动机励磁绕组，YRS 为失电压脱扣线圈，KM 1㊁KM 2为交流接触器，522第4章㊀控制回路典型电路及应用QF为低压断路器的辅助触头，SL为电动机行程到位开关，YR为操作跳闸线圈，图中R为能耗制动的限流电阻㊂图4-8㊀采用电动机合闸的低压断路器的控制电路（1）合闸过程㊂合闸时，按下合闸按钮SB1，由于此时接触器KM1的动断触头KM1-2和断路器动断辅助触头QF是闭合的，所以接触器KM2得电吸引，其所有的动合触头闭合，动断触头断开㊂动合触头KM2-8闭合使KM2线622第4章㊀控制回路典型电路及应用圈自锁，KM2-3㊁KM2-4和KM2-5三个动合触头的闭合和KM2-2㊁KM2-6两个动断触头的断开，使单相串励电动机连接为运行状态，电动机开始转动，带动机构合闸㊂当合闸完成时（即达到合闸后位置），由电动机轴带动的凸轮触及终止行程开关SL，SL的动断触头断开，切断了KM2的自锁回路，KM2线圈失电，其动合触头断开，电动机断电㊂KM2失电后动断触头KM2-2和KM2-6的闭合，使单相串励电动机连接为自励能耗制动电路，电动机迅速制动停转㊂（2）分闸过程㊂按下分闸按钮SB2，由于此时断路器动合辅助触头是闭合的，跳闸线圈YR得电，开关分闸㊂断路器动断辅助触头QF的作用是，当断路器处于合闸状态时，误按合闸按钮SB1，接触器KM2不会吸引㊂若不设该动断辅助触头，在断路器合闸状态时，误按SB1，则KM2吸引，合闸电动机转动运行，这样很可能使搭钩因振动而脱扣，造成不应有的分闸㊂断路器动合辅助触头的另一个作用是当断路器分闸时，误按SB2，跳闸线圈YR的铁心不吸引㊂（3）断路器机构的保护环节如下：1）特殊失电压脱扣器YRS的作用：如果断路器合闸后主回路存在短路故障，合闸后电源电压急剧下降，此时特殊失电压脱扣器YRS的铁心因电压过低而不能吸引，与铁心相连的凸轮将使开关不能合闸，从而保证一旦线路722存在故障断路器就不能合闸㊂合闸后，与主触头相连的机构使YRS失去作用，所以特殊失电压脱扣器YRS只在合闸过程中发生作用㊂2）防止断路器跳跃的环节：由接触器KM1起 防跳跃 作用㊂按下SB1进行合闸操作时，此时KM2-7触头闭合使接触器KM1线圈得电，其动合触头KM1-1闭合，通过合闸按钮SB1使KM1线圈自锁，只要不松开SB1，则KM1线圈总是保持通电㊂KM1吸引后，KM1的动断触头KM1-2断开，切断了KM2线圈与SB1形成通路的路径㊂如果被合闸的主回路存在短路故障，则合闸动作完成后，断路器的过电流保护装置（低压断路器的过电流保护一般采用一次式保护，设在主回路中，控制回路上看不出来）将使断路器跳闸，低压断路器的动断辅助触头QF闭合㊂从合闸到保护装置使断路器跳闸的过程是短暂的，此时很可能操作者的手尚未离开合闸按钮SB1㊂只要SB1不松开，KM1就通过自身的动合触头KM1-1自锁，动断触头KM1-2保持断开状态，所以KM2线圈不可能得电㊂若不设接触器KM1，遇到线路存在故障且操作者按SB1的时间较长时，则断路器跳闸后就又会使KM2得电，而后又进行合闸，合闸后又因保护动作而跳闸㊂直至SB1松开之前，断路器将反复合闸与分闸，产生断路器的 跳跃 现象㊂此时断路器将连续多次地接通和切断短路电流，这对断路器的损伤是严重的㊂822采用电动机合闸的断路器操动机构并不只有这一种类型㊂有不少断路器制造厂采用三相异步电动机作为操动电机，采用电磁抱闸制动，其控制电路与本电路区别较大㊂即使同样采用单相串励电动机作为操动电机，不同制造厂的产品，其控制电路也不完全相同㊂但无论控制电路采取什么回路，有两个性能都是必须具备的：一是合闸完成后电动机能迅速停止转动，即控制电路必须有使电动机制动的功能；二是必须具有断路器 防跳跃 功能㊂分析此电路要掌握两点：第一要了解元件动作的先后次序，这就需要了解断路器的结构，主要是合跳闸过程机构的动作情况；第二是找出电路中的特殊环节，并搞清其动作原理㊂该电路的特殊环节是串励电动机的制动电路㊂电动机制动原理是跳闸时通过电阻R 和交流接触器KM 2的动断触头KM 2-2㊁KM 2-6与电动机的励磁绕组和电枢绕组形成闭合回路，使电动机成为自励能耗制动电路㊂4.2.5㊀故障电流跳闸的控制电路图4-9所示是利用故障电流跳闸的两种方式㊂922第4章㊀控制回路典型电路及应用。

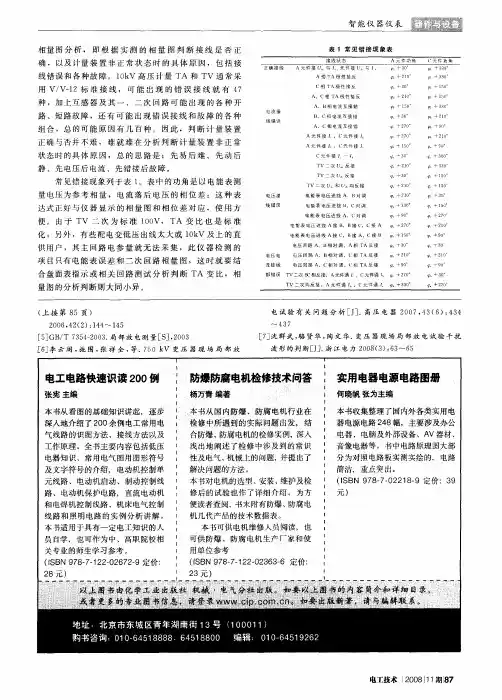

： 作原理 。全 书主要 内容包括低压 Ｉ 浅 出地 阐述 了检 修 中涉及到 的常识 性 及电气 、 械上的问题，并提 出了 机 电器知识 、常用电气 图用图形符号
音像 电器等 。书中电路原理图大部 分为对 照电路板 实测实绘的， 电路 简洁，重点突 出。
（Ｓ ７ — — ２ １ — 定价 ：３ ＩＢＮ ９ ８ ７ ０ ２ ９ ８ ９
智 能仪 器仪 表
相量 图 分 析 ， 即 根 据 实 测 的 相 量 图 判 断 接 线 是 否 正 确 ，以及 计 量 装 置 非 正 常 状 态 时 的具 体 原 因 ，包 括 接 线 错误 和 各 种 故 障 。ｌ ｋ 高 压 计 量 ＴＡ 和 ＴＶ 通 常采 ０Ｖ 用 Ｖ／ １ Ｖ一 ２标 准 接 线 ，可 能 出 现 的 错 误 接 线 就 有 ４ ７ 种 ，加 上 互感 器 及 其 一 、 二 次 回 路 可 能 出 现 的各 种 开 路 、短 路 故 障 ，还 有 可 能 出 现 错 误 接 线 和故 障 的 各 种 组 合 ，总 的可 能 原 因有 几 百 种 。 因 此 ，判 断 计 量 装 置 正 确 与 否 并不 难 ，难 就 难 在 分 析 判 断 计 量 装 置 非 正 常
线路 和照 明 电路的 实例分 析讲 解 。 Ｉ 机 几代产 ｌ 锚的技术数据表 。
本 捧适用于 具有一定 电： 识的 人 Байду номын сангаас： 知
员自学，也 可作为 中、商职 院校相
关专业的师生学 习参 考 。 （ Ｂ ７ — —２ —２ ７ — １ Ｎ ９ ８ ７ １ ２ ０ ６ ２ ９定价： Ｉ Ｓ
便 。 由 于 ＴＶ 二 次 为 标 准 Ｉ Ｏ Ｏ Ｖ，ＴＡ 变 比 也 是 标 准
化 ，另外 ，有 些配 电变 低压 出线 太 大或 １ ｋ Ｏ Ｖ及 上 的 直 供 用 户 ，其 主 回路 电 参 量 就 无 法 采 集 ，此 仪 器 检 测 的

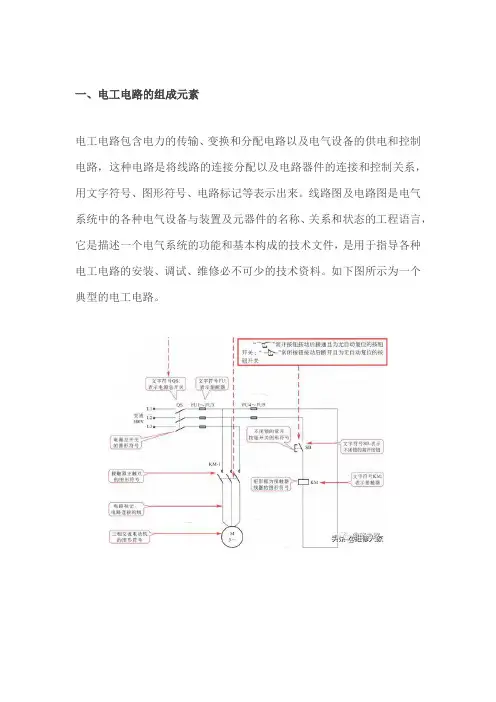

一、电工电路的组成元素电工电路包含电力的传输、变换和分配电路以及电气设备的供电和控制电路，这种电路是将线路的连接分配以及电路器件的连接和控制关系，用文字符号、图形符号、电路标记等表示出来。

线路图及电路图是电气系统中的各种电气设备与装置及元器件的名称、关系和状态的工程语言，它是描述一个电气系统的功能和基本构成的技术文件，是用于指导各种电工电路的安装、调试、维修必不可少的技术资料。

如下图所示为一个典型的电工电路。

文字符号是电工中常用的一种字符代码，主要包括字母和数字，一般标注在电路中的电气设备、装置和元器件图形符号的近旁，以表示其名称、功能、状态或特征。

电路标记则是构成电路的线、圆点、虚线等。

不同的图形符号之间由线进行连接，用以表示这些图形符号所代表物理部件之间的连接关系；圆点和虚线等标记则用于辅助电路的连接线表示确切的连接关系或范围等。

图形符号主要是指代表电子元器件、功能部件等物理部件的图形符号，它是由物理部件对应的图样或简图进行体现的。

二、如何读懂这些元素组成读懂电工电路首先应建立图形符号与电气设备或部件的对应关系以及文字标识的含义，才能了解电路所表达的功能、连接关系以及工作流程。

文字符号是电工电路中常用的一种字符代码，一般标注在电路中的电气设备、装置和元器件的近旁，以标识其名称、功能、状态或特征。

在电工电路中常见的文字符号一般可分为基本文字符号、辅助文字符号、字母+数字代码组合符号和专用文字符号。

文字符号可以用单一的字母代码或数字代码来表示，也可以用字母与数字组合的方式来表示。

1、电工电路中的基本文字标识基本文字符号用以标识电气设备、装置、元器件以及线路的种类名称和特性，如图所示为典型电工电路中的基本文字符号和电工线路中的基本文字符号。

通常基本文字符号一般分为单字母符号和双字母符号。

其中，单字母符号是按拉丁字母将各种电气设备、装置、元件划分为23个大类，每大类用一个大写字母表示。

如“R"表示电阻器类，"S”表示开关选择器类，在电气电路中，单字母优先选用。

正转启动 反转启动
电工实操电路图详解（电动机自动正反转）
三极电源开关 熔断器 热继电器常闭触点
SQ1常闭触点断开KM2线圈失电--接触器KM2主触点断开（同时常开 辅助触点断开、常闭辅助触点闭合 ---电动机失电反转停止---SQ1常开 闭合---接触器KM1线圈得电，主触 点闭合---电机正转---如此往复实现 电动机自动正反转
日光灯管 双连开关 插座 镇流器
电度表
双极开关
机械电度表主要由一个可转动的 的铝盘和分别绕在不同铁芯上的一个电压线圈 和一个电流线圈所组成。当电度表接入电路后 电压线圈与电流线圈所产生两个相位不同的磁 通形成了移动磁场，这个磁场在铝盘上感应出 涡流。由于涡流与磁通的作用使铝盘产生一定 方向的转动力矩，因而铝盘匀速转动于阻尼永 久磁铁间隙中，通过铝盘轴上的蜗杆、涡轮带 动计算机构。
电工实操电路图详解（双重联锁控制电路）
熔断器 热继电器常闭触点
三极电源开关 熔断器
停止按钮 电动机正转启动流程 反 详解：合上开关QS线 反 正 转 路得电---按下正转启 正转接触器主触点 转 正转复合按钮常开触点 转 复 常 动按钮SB1（按钮常 常 合 开 开 常 开触点闭合、常闭断 触 触 开 反转接触器主触点 开）---正转接触器线 点 点 触 圈KM1得电---正转接 点 触器主触点闭合（同 反转复合按钮常闭触点 正转复合按钮常闭触点 时常开辅助触点闭合 常闭辅助触点断开） 热继电器热元件 反转接触器常闭辅助触点 正转接触器常闭辅助触点 ---正转电路自保持--电动机得电正转 正转接触器线圈 反转接触器线圈 电动机
自动正反转工作流程详解： 合上电源开关QS线路得电--按下启动按钮SB1---正转接触 器KM1线圈得电主触头闭合 （同时常开辅助触点闭合、 常闭辅助触点断开）---电动机 得电正转---当电机带动设备运 行碰到行程SQ2其常闭触点断 正转接触器主触点 开、常开触点闭合---SQ2常闭 触点断开KM1线圈失电主触点 断开（同时常开辅助触点断开 常闭辅助触点闭合）---正转停 止---SQ2常开触点闭合---接触 器KM2线圈得电---KM2主触点 闭合（同时常闭辅助触点断开 常开辅助触点闭合）---电动机 得电反转---反转运行碰到行程 开关SQ1---SQ1常闭触点断开、 常开触点闭合（转右续看）

第一讲：看电气图的基本方法。1,结合电工、电子技术基础知识看图，2,结合电器元件的结构和工作原理侃图，3,结合典型电路识图，典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、行程控制，晶体管整流、振荡和放大，晶闸管触发，脉冲与数字电路等。4,结合有关图纸说明看图，5,结合电气图的制图要求看图：a，在绘制电路图时，各种电器元件都使用国家统一规定的文字符号和图形符号。b，主电路部分用粗线画出，控制电路部分以细线画出。一般情况下，主电路画在左边，控制电路图画在右边。c，同一电器的各部分不画在一起、根据其作用原理分散绘出时为了便于识别，它们用同一文字符号标注。d，对完成具有相同性质任务的几个电器元件，在文字符号后加上数码以识别。e，电路中所有电器元件都按平常状态绘制。 第二讲：看图的步骤：1，阅读设备说明书，了解设备的机械结构，电气传动方式、对电气控制的要求，电动机和电器元件的布置情况以及设备的使用操作方法，各种按钮开关的作用等。2，看图纸说明，拿到图纸后先要看图纸说明，搞清设计内容和施工要求，图纸说明包括图纸目录、技术说明、元件明细和施工说明。3，看主题栏。在看图纸说明的基础上，接着看主标题栏，了解电气图的名称及标题栏中有关内容。凭借有关电路基础知识，对该电气图的类型、性质、作用等有个明确的认识。4，看概略图（系统图或框图）从而了解整个系统或分系统的概况，即它们的基本组成、相互关系及其主要特征，5，看电路图。这是电气图的核心，对于复杂电路图，应先看相关的逻辑图和功能图。看电路图时，先要分清主电路和控制电路、交流电路和直流电路，其次按照先看主电路再看控制电路的顺序看图。看主电路时要先从下往上看，即从用电设备开始经控制元件往电源看。看控制电路时，应从上而下从左而右，即先电源再各自回路，通过看主电路，要搞清用电设备是咋样从电源取电的，电源经过哪些元件到达负载的，通过看控制电路，要知道它的回路构成、各元件之间的联系（顺序、互锁等）控制关系和什么条件下回路构成通路或断路，进而搞清整个系统的工作原理。6，看接线图。接线图是以电路图为依据绘制的，所以要对照电路图看接线图，看时也要先看主电路再看控制电路。要根据端子标志、回路标号，从电源依次查下去，搞清线路走向和电路的连接方法，每个元件是如何通过连接线构成闭合回路的。看主电路时，从电源输入端开始，顺次经控制元件和线路到用电设备，与看电路图不同，看控制电路时要从电源的一端到电源的另一端，按元件的顺序对每个回路进行分析。接线图中的线号是电器元件间导线连接的标记，线号相同原则上都可以接到一起。由于接线图多采用单线表示，因此对导线的走向应加以辩识，还要搞清端子板内外电路的连接。

解题过程
模块一
电路基础
2．电阻的伏安特性曲线 在温度一定的条件下，通过电阻的电流随电压而变 化的关系曲线称为电阻的伏安特性曲线。
电阻的伏安特性曲线
想一想—三个电阻的伏安特性曲线
模块一
电路基础
二、全电路欧姆定律 全电路——含有电源的闭合电路，由内电路和外电路两部分组成。 全电路欧姆定律：闭合电路中的电流与电源的电动势成正比，与 电路的总电阻成反比，数学表达式为
电路基础
二、电阻串联的应用 1. 分压作用 2. 限流作用 3. 多个电阻串联可获得较大阻值
模块一
［例2－1］
电路基础
如图所示的电阻分压器中，已知U＝300V，R1=150kΩ、 R2=100kΩ 、R3=50kΩ，求当开关在1、2、3位置时，输出 电压各为多少？
解题过程
仿真验证
模块一
电路基础
设串联电池组中每个电池的电动势都是E1，内阻都是r1，则串联 电池组的总电动势E总为: E总＝nE1 串联电动势的总内阻为：
电路基础
一、电流和电流密度
1．电流
电流——电荷有规则的定向运动。电流是一种客观 存在的物理现象。
模块一
电路基础
（1）电流的方向
规定：以正电荷运动方向为正。
电流为正值（I＞0），表明电流的实际方向与假设的参考方向相同； 电流为负值（I＜0），表明电流的实际方向与参考方向相反。
电流的方向
模块一
电路基础
E I Rr
也可整理成
E＝IR＋Ir＝U外＋U内
U内——电源内阻上的电压降； U外——外电路的电压降。
模块一
电路基础
全电路欧姆定律
闭合水路
全电路欧姆定律
模块一
