曲线超高

城市轨道交通曲线轨道超高有关问题探讨摘要介绍城市轨道交通曲线超高的基本原理及欠超高与过超高的极限值,论述各种情况下超高的设置方法及注意事项。

关键词城市轨道交通曲线超高欠超高过超高钢轨磨耗1概述城市轨道交通区间线路长度一般为1～2km,车辆加速及减速较快,列车在同一线路曲线(特别是较长的曲线)范围内运行时,最高速度与最高速度差异较大,新版的地铁设计规范(GB501572003)仅给出了轨道曲线超高的计算公式及允许的最大欠超高,一些相关的设计手册及资料也未有论述,难以应对在设计工作中遇到的各种复杂情况,本文详细论述了曲线轨道超高的设置方法及设置超高时需注意的问题。

2曲线超高计算公式车辆在曲线轨道上运行时,产生离心力,为平衡离心力,在曲线轨道上设超高,借助车辆重力的水平分力以抵消离心力,达到内外两股钢轨受力均匀,垂直磨耗相等,减小离心加速度,增加乘客旅行舒适感,以及提高线路稳定性和行车安全。

超高计算采用《地铁设计规范》(GB501572003)中计算公式3 欠超高与过超高的极限值确定城市轨道交通曲线轨道超高时,由于规范对最大超高值的规定及列车在曲线上运行速度的变化,超高与行车速度不可能做到恰好匹配,因而不可避免会产生未被平衡的横向加速度,欠超高与过超高是未被平衡的离心加速度和向心加速度的另一种表示方法。

《地铁设计规范》第6 2 8条规定:曲线的最大超高值为120mm,当设置的超高值不足时,一般可允许有不大于61mm的欠超高(hq)。

论文论文参考网对于过超高,则没有相关的规定。

《铁路线路维修规则》第3 7 1条规定,未被平衡的过超高不得大于50mm。

据国际铁路联盟(UIC)有关资料,在列车运行速度为80～120km/h的线路上,一般可允许有不大于50mm的过超高(hg),允许的最大值为70mm。

城市轨道交通车车辆轴重轻,运行速度低,道床型式主要为整体道床,线路为客运专用,不存在客货混跑的情况,列车运行的外部条件优于国铁及国际铁路联盟各国国家铁路,所以,在设计工作中,可参考前述有关规定,即:在设置曲线轨道超高时,可允许有不大于50mm的过超高。

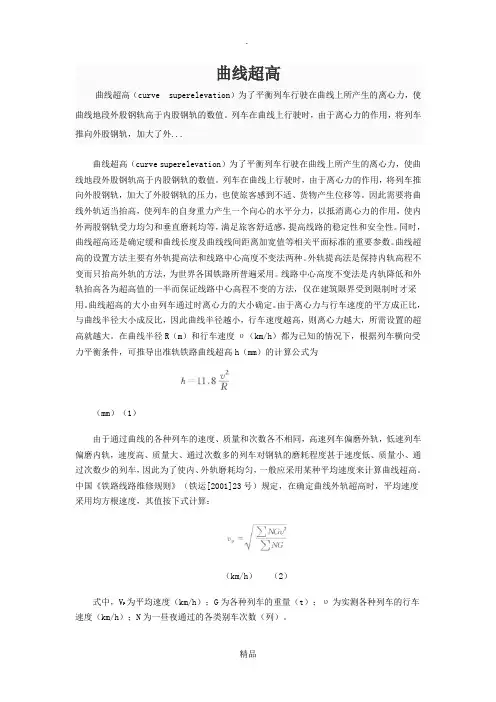

曲线超高曲线超高（curve superelevation）为了平衡列车行驶在曲线上所产生的离心力，使曲线地段外股钢轨高于内股钢轨的数值。

列车在曲线上行驶时，由于离心力的作用，将列车推向外股钢轨，加大了外...曲线超高（curve superelevation）为了平衡列车行驶在曲线上所产生的离心力，使曲线地段外股钢轨高于内股钢轨的数值。

列车在曲线上行驶时，由于离心力的作用，将列车推向外股钢轨，加大了外股钢轨的压力，也使旅客感到不适、货物产生位移等。

因此需要将曲线外轨适当抬高，使列车的自身重力产生一个向心的水平分力，以抵消离心力的作用，使内外两股钢轨受力均匀和垂直磨耗均等，满足旅客舒适感，提高线路的稳定性和安全性。

同时，曲线超高还是确定缓和曲线长度及曲线线间距离加宽值等相关平面标准的重要参数。

曲线超高的设置方法主要有外轨提高法和线路中心高度不变法两种。

外轨提高法是保持内轨高程不变而只抬高外轨的方法，为世界各国铁路所普遍采用。

线路中心高度不变法是内轨降低和外轨抬高各为超高值的一半而保证线路中心高程不变的方法，仅在建筑限界受到限制时才采用。

曲线超高的大小由列车通过时离心力的大小确定。

由于离心力与行车速度的平方成正比，与曲线半径大小成反比，因此曲线半径越小，行车速度越高，则离心力越大，所需设置的超高就越大。

在曲线半径R（m）和行车速度υ（km/h）都为已知的情况下，根据列车横向受力平衡条件，可推导出准轨铁路曲线超高h（mm）的计算公式为（mm）（1）由于通过曲线的各种列车的速度、质量和次数各不相同，高速列车偏磨外轨，低速列车偏磨内轨，速度高、质量大、通过次数多的列车对钢轨的磨耗程度甚于速度低、质量小、通过次数少的列车，因此为了使内、外轨磨耗均匀，一般应采用某种平均速度来计算曲线超高。

中国《铁路线路维修规则》（铁运[2001]23号）规定，在确定曲线外轨超高时，平均速度采用均方根速度，其值按下式计算：（km/h）（2）式中，V P为平均速度（km/h）；G为各种列车的重量（t）；υ为实测各种列车的行车速度（km/h）；N为一昼夜通过的各类别车次数（列）。

曲线超高计算公式为:h=V⒉/Rh——外轨超高量.V——通过曲线时的列车速度km／h；R——曲线半径m;实际设置超高时,取其整数到5毫米,最大超高为150毫米.单线上下行速度悬殊时,不超过125毫米.计算公式适用于改建铁路;新建铁路推荐使用以下公式：h=⒉/R问题来了,原来的为什么变成了,那么这个新建铁路推荐公式是否可用还有个问题,缓和曲线内怎么顺完超高,例如现在有R=600,l=100缓和曲线长,L=曲线长,设计速度大概是60km/h吧,那么超高应该是多少,缓和曲线超高分段应该多少米我正矢是这么做的,圆曲线正矢Fc=50000/R=50000/600=83mm缓和曲线正矢递减率fs=Fc/n=83/10=8mm缓和曲线长l=100m,所以我n=10m,求出fzh=fhz=fs /6=1mm,中间点正矢=对应点fs;我现对你提出2个的问题分别作答,不对之处请斧正：1、实际上列车通过曲线的各次列车不尽相同,故准确表达式应为h=R为了反映不同行驶速度和不同牵引力重量的列车对外轨超高值的不同要求,均衡内外轨的垂直磨耗,平均速度V=√∑NGV2/∑NG其中N-每昼夜通过列车的相同速度和牵引重量的列车次数；G-列车总重;在新建线设计和施工中,采用的平均速度V′由下式确定V=Max故有： h=Max∧2/R mm其中VMax-预计该地段最大行车速度,以Km/h计;2、不知道其他地方是怎么处理的,沪宁线的缓和曲线段内的超高设置相对比较简单,因为公式中R在缓和曲线段一直是变化的且R均比较大,所以设计院为了简化这个问题,一般采用从直线段0超高到圆曲线段超高即超高最大,直线渐变的形式处理,即缓和曲线上i点的超高 hi =h′Li/L其中Li-i点所在位置的曲线长L-缓和曲线长h′-圆曲线段超高值希望能对你有所帮助。

曲线外轨超高量的计算公式
曲线外轨超高量的计算公式是指一种计算方法，可以在曲线外轨距离非常大的
情况下，进行高精度、高效率的计算。

这种计算公式在科学、工程和计算领域有着广泛的应用。

对于曲线外轨超高量的计算公式，首先需要理解什么是曲线外轨。

在数学和物
理学中，曲线外轨是指曲线上方或下方的无穷远处，也就是曲线离开的位置。

这种计算公式常见于曲线拟合、数值积分和求解微分方程等方面。

在实际应用中，曲线外轨超高量的计算公式需要具备以下特点：高精度、高效
率和易于实现。

高精度是指计算结果的精确度要求较高，能够满足科学计算的需求。

高效率是指计算公式应具备快速计算的特点，能够在较短的时间内完成计算。

易于实现是指计算公式的编写和实现过程相对简单，不需要过多的复杂步骤。

为了实现曲线外轨超高量的计算公式，可以采用数值方法、迭代方法或其他数
学方法。

数值方法可以将曲线分为若干小段，利用数值逼近的原理进行计算。

迭代方法则通过不断迭代计算，逐步逼近曲线外轨超高量的计算结果。

其他数学方法可能涉及到微积分、三角函数等数学知识，通过数学模型和公式来进行计算。

总的来说，曲线外轨超高量的计算公式是为了在曲线外轨距离非常大的情况下
进行高精度、高效率的计算而设计的。

通过数值方法、迭代方法或其他数学方法，可以实现对曲线外轨的计算，满足科学、工程和计算领域的需求。

一、曲线（有缓）正矢、付矢、超高、加宽计算方法（例）：例：已知某曲线R＝310m，α＝26°38′09″，l1＝70m，l2＝70m，H ＝125mm，S＝5mm，V max＝70km / h，求该曲线L全，L外，内距D，外距C，内距B，外距A，F Y及曲线各点F，f，H，S？解：L全＝π×α×R/ 180＋l1 / 2＋l2 / 2 ＝214.114L外＝π×α×R外/ 180＋l1 / 2＋l2 / 2＝214.447内距D＝(π×α×R外/ 180＋l1 / 2－l2 / 2)－INT((π×α×R外/ 180＋l1 / 2－l2 / 2)/10) ×10＝4.447 外距C＝10－D＝5.553内距B＝L外－INT(L外/ 10)×10 ＝4.447外距A＝10－B＝5.553外距系数a＝A/10＝0.5553，内距系数b＝B/10＝0.4447外距系数c＝C/10＝0.5553，内距系数d＝D/10＝0.4447F Y＝λ2/2 R外＝50000/（R＋0.7175）＝160.918，取161F d1＝F Y /（l1/λ）＝22.988F d2＝F Y /（l2/λ）＝22.988因 H d1＝H /l1＝1.786＞H d＝1/（9×V max）＝1.587H d2＝H /l2＝1.786＞H d＝1/（9×V max）＝1.587故始端、终端超高顺坡各向直线延伸9m，则 H d1＝H /（l1＋9）＝1.582≤H dH d2＝H /（l2＋9）＝1.582≤H dS d1＝S /l1＝0.071S d2＝S /l2＝0.071★始端正矢计算：(整桩)F ZH＝F0＝F d1/6＝3.831，取4因 F n＝n d×F d1＝（D n / 10）×F d1故 F1＝23、F2＝46、F3＝69、F4＝92、F5＝115、F6＝138F HY＝F7＝F Y－F d1/6＝157.086，取157★始端付矢计算：因 f n＝0.75×F n＋0.125×F d1故 f1＝20、f2＝37、f3＝55、f4＝72、f5＝89、f6＝106★始端超高、加宽计算：（略）H n＝D n ×H d1S n＝D n×S d1★终端正矢计算：(破桩)F D＝F14＝F Y－c3 /6×F d2＝160.262，取160＝F Y－C3/(12×R外×l2)F C＝F15＝F Y－(c+d3 /6)×F d2＝147.816，取148＝F Y－（600C＋D3）/(12×R外×l2)因 F n＝n d×F d2＝（D n / 10）×F d2＝（50×D n ）/(R外×l2)故 F16＝125、F17＝102、F18＝79、F19＝56、F20＝33F B＝F21＝（b+a3 /6）×F d2＝10.879，取11＝（600B＋A3）/(12×R外×l2)F A＝F22＝b3 /6×F d2＝0.337，取0＝B2/(12×R外×l2)★终端付矢计算：因 C＞5m，故 f YH＝f15即 f15＝(300×(l2＋D)－(D3＋2500))/(8×R外×l2)=113因 f n＝0.75×F n＋0.125×F d2故 f16＝97、f17＝80、f18＝62、f19＝45、f20＝28f HZ＝f21＝（2500＋600B＋30B2－B3）/(24×R外×l2)=11★终端超高、轨距计算：（略）H n＝D n ×H d2S n＝D n ×S d2二、曲线（无缓）正矢计算方法：曲线全长 L全＝π×α×R/ 180曲线外长 L外＝π×α×R外/ 180内距 B＝L外－INT(L外/ 10)×10外距 A＝10－B圆曲线正矢 F Y＝λ2/2 R外＝50000/（R＋0.7175）始端正矢：(整桩) F ZY＝1/2×F Y终端正矢：(破桩) F A＝1/2×B2/2 R外F B＝1/2×(λ+B)2/2 R外－B2/2 R外＝F Y－1/2×A 2/2 R外三、曲线（附带）正矢计算方法：曲线全长 L全＝π×α×R/ 180（α为辙叉角）曲线外长 L外＝π×α×R外/ 180内距 B＝L外－INT(L外/ 5)×5外距 A＝5－B圆曲线正矢 F Y＝λ2/2 R外＝12500/（R＋0.7175）始端正矢：(整桩) F ZY＝1/2×F Y终端正矢：(破桩) F A＝1/2×B2/2 R外F B＝1/2×(λ+B)2/2 R外－B2/2 R外＝F Y－1/2×A 2/2 R外四、曲线（有缓）正矢、付矢、超高、加宽（自动）计算表：五、曲线（无缓）正矢（自动）计算表：六、常用附带曲线正矢（自动计算）表：。

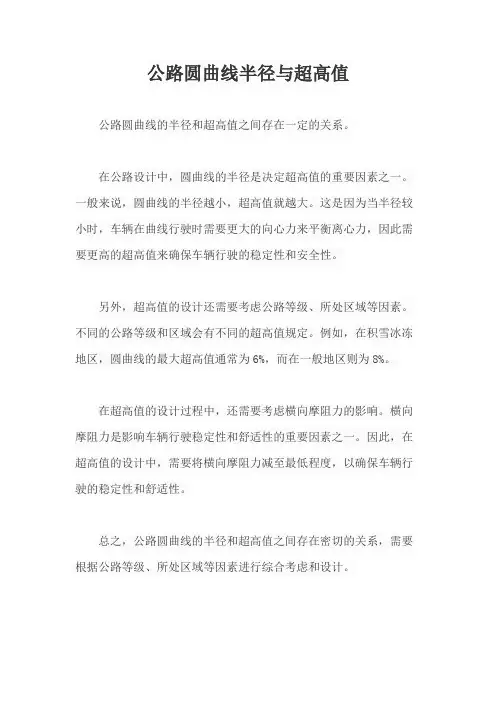

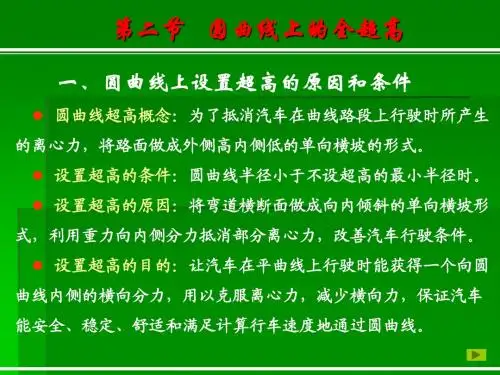

公路圆曲线半径与超高值
公路圆曲线的半径和超高值之间存在一定的关系。

在公路设计中，圆曲线的半径是决定超高值的重要因素之一。

一般来说，圆曲线的半径越小，超高值就越大。

这是因为当半径较小时，车辆在曲线行驶时需要更大的向心力来平衡离心力，因此需要更高的超高值来确保车辆行驶的稳定性和安全性。

另外，超高值的设计还需要考虑公路等级、所处区域等因素。

不同的公路等级和区域会有不同的超高值规定。

例如，在积雪冰冻地区，圆曲线的最大超高值通常为6%，而在一般地区则为8%。

在超高值的设计过程中，还需要考虑横向摩阻力的影响。

横向摩阻力是影响车辆行驶稳定性和舒适性的重要因素之一。

因此，在超高值的设计中，需要将横向摩阻力减至最低程度，以确保车辆行驶的稳定性和舒适性。

总之，公路圆曲线的半径和超高值之间存在密切的关系，需要根据公路等级、所处区域等因素进行综合考虑和设计。
