圆曲线超高率取值计算摘要：论述了超高率和摩擦系数的分配方法，分析了各种分配方法的优缺点。
提出了超高率取值设计的计算方法并探讨了纵坡对超高的影响，提出了超高率的取值应根据公路纵坡进行调整。
关键词：公路工程超高率摩擦系数纵坡影响1概述近年来，随着我国的公路建设的迅猛发展，灵活性设计理念已深入人心，超高计算取值则是其中的一个重要体现。
本文在超高率和摩擦系数抵消车辆在曲线路段上行驶时所产生的离心力的分配原则为基础，对公路圆曲线上超高率的取值进行了定量与定性相结合的分析。
2超高率和横向摩擦系数在曲线范围内的分配2.1分配的方法对某一既定的设计速度，可采用超高或横向摩擦系数或同时采用两者，以平衡车辆行驶在曲线上时所受的离心力，具体有以下五种方法[1]如图1所示。
方法①：超高e和横向摩擦系数f与平曲线曲率成正比（即在1/R=0和1/R=1/Rmax之间的直线关系）。
方法②：以设计速度行驶的汽车在未达到fmax的曲线上时，其离心力完全由横向摩擦力平衡。
当曲线曲率增大时，待摩擦力达到fmax并保持不变，剩余的离心力则由超高来平衡，直至e达到emax。
方法③：以设计速度行驶的汽车在未达到emax的曲线上，其离心力完全由曲线的超高来平衡。
当曲率再大时，超高达到emax并保持不变，这时剩余的离心力是由正比于曲率的横向摩擦力来平衡，直至f达到fmax。
方法④：以运行速度代替设计速度，其余与方法③相同。
方法⑤：认为超高率和横向摩擦系数与曲率成曲线关系，它们的值是介于方法①和方法③所得到的值。
2.2各方法分析比较方法①得出的超高率与曲率的直线关系，计算简单，具有相当的价值而又合乎逻辑。
但该分配方法要求车流中的每辆汽车都是以均速状态行驶，虽然大多数驾驶员都希望以均速行驶，但是只有在交通量不大，设计得很好的公路上才能实现均速行驶，而实际的道路状况往往不是这样，在实际中采用的超高率往往比此方法确定的e值要大，另外使用这种方法，在相当一部分曲线范围内是不用设置最大超高的。
曲线超高曲线超高（curve superelevation）为了平衡列车行驶在曲线上所产生的离心力，使曲线地段外股钢轨高于内股钢轨的数值。
列车在曲线上行驶时，由于离心力的作用，将列车推向外股钢轨，加大了外股钢轨的压力，也使旅客感到不适、货物产生位移等。
因此需要将曲线外轨适当抬高，使列车的自身重力产生一个向心的水平分力，以抵消离心力的作用，使内外两股钢轨受力均匀和垂直磨耗均等，满足旅客舒适感，提高线路的稳定性和安全性。
同时，曲线超高还是确定缓和曲线长度及曲线线间距离加宽值等相关平面标准的重要参数。
曲线超高的设置方法主要有外轨提高法和线路中心高度不变法两种。
外轨提高法是保持内轨高程不变而只抬高外轨的方法，为世界各国铁路所普遍采用。
线路中心高度不变法是内轨降低和外轨抬高各为超高值的一半而保证线路中心高程不变的方法，仅在建筑限界受到限制时才采用。
曲线超高的大小由列车通过时离心力的大小确定。
由于离心力与行车速度的平方成正比，与曲线半径大小成反比，因此曲线半径越小，行车速度越高，则离心力越大，所需设置的超高就越大。
在曲线半径R（m）和行车速度υ（km/h）都为已知的情况下，根据列车横向受力平衡条件，可推导出准轨铁路曲线超高h（mm）的计算公式为（mm）（1）由于通过曲线的各种列车的速度、质量和次数各不相同，高速列车偏磨外轨，低速列车偏磨内轨，速度高、质量大、通过次数多的列车对钢轨的磨耗程度甚于速度低、质量小、通过次数少的列车，因此为了使内、外轨磨耗均匀，一般应采用某种平均速度来计算曲线超高。
中国《铁路线路维修规则》（铁运[2001]23号）规定，在确定曲线外轨超高时，平均速度采用均方根速度，其值按下式计算：（km/h）（2）式中，V P为平均速度（km/h）；G为各种列车的重量（t）；υ为实测各种列车的行车速度（km/h）；N为一昼夜通过的各类别车次数（列）。
若按式（1）和式（2）确定了实设超高后，则当υ=υP时，平衡离心力所需的超高刚好与实际设置的超高相等，此时两股钢轨承受相同荷载，旅客也没有不舒适感觉。
平曲线超高一、超高及其作用当汽车在弯道上行驶时，要受到离心力的作用，横向力是引起汽车不稳定行驶的主要因素。
所以在平曲线设计时，常将弯道外侧边道抬高，构成与内侧车道同坡度的单向坡，这种设置称为平曲线超高。
其作用是为了使汽车在圆曲线上行驶时能获得一个指向内侧的横向分力，用以克服离心力，减少横向力，从而保证汽车行驶的稳定性及乘客的舒适性。
二、超高横坡度的确定超高横坡度的大小与公路等级、平曲线半径及公路所处的环境、自然条件、路面类型、车辆组成等因素有关。
超高横坡度可按下式计算：即横向力系数的取值，主要考虑设置超高后抵消离心力的剩余横向力系数，其值的大小在0~ 之间，也与多种因素有关，如车速的大小、考虑快慢车的不同要求、乘客的舒适与路容之间的矛盾等。
因此，对应于确定的行车速度，最大超高值的确定主要取决于曲线半径、路面粗糙率以及当地气候条件。
《规范》规定，高速公路、一级公路最大超高值为8%和10%，正常情况下采用8%；对设计速度高，或经验算运行速度高的路段宜采用10%。
二、三、四级公路限定最大超高为8%是适宜的。
但对于积雪冰冻地区，考虑我国以货车为主的特点，限定最大超高为6%比较安全。
《标准》规定，当平曲线半径小于不设超高的最小半径时，必须设置超高。
超高值表见材料。
三、设置超高的一般规定和要求1．各级公路当圆曲线半径小于不设超高的最小半径时，应在曲线上设置超高。
一般地区的圆曲线最大超高值宜采用8%。
2．超高横坡度的大小按公路等级、圆曲线半径大小及公路所处的环境、自然条件、路面类型、车辆组成等因素合理确定。
3．各级公路圆曲线部分最小超高应于与该公路直线部分的正常路拱横坡度一致，以利于排水。
4．分向行驶的多车道公路位于纵坡较大的路段，其上、下坡的运行速度会有明显的差异，故可采用不同的超高值，以策安全。
5．二、三、四级公路混合交通量大且接城镇路段，或通过城镇作为街道使用的路段，当车速受到限制，按规定设置超高有困难时，可按表1-2-6规定设置超高。

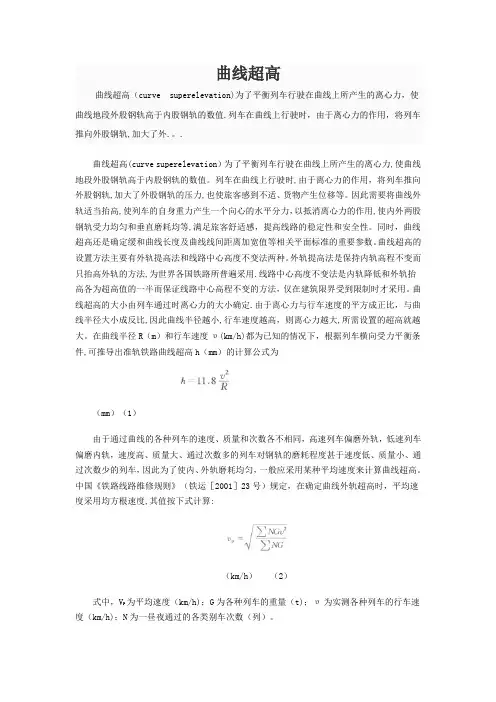

曲线超高曲线超高（curve superelevation)为了平衡列车行驶在曲线上所产生的离心力，使曲线地段外股钢轨高于内股钢轨的数值.列车在曲线上行驶时，由于离心力的作用，将列车推向外股钢轨,加大了外.。
.曲线超高(curve superelevation）为了平衡列车行驶在曲线上所产生的离心力,使曲线地段外股钢轨高于内股钢轨的数值。
列车在曲线上行驶时,由于离心力的作用，将列车推向外股钢轨,加大了外股钢轨的压力,也使旅客感到不适、货物产生位移等。
因此需要将曲线外轨适当抬高,使列车的自身重力产生一个向心的水平分力，以抵消离心力的作用,使内外两股钢轨受力均匀和垂直磨耗均等,满足旅客舒适感，提高线路的稳定性和安全性。
同时，曲线超高还是确定缓和曲线长度及曲线线间距离加宽值等相关平面标准的重要参数。
曲线超高的设置方法主要有外轨提高法和线路中心高度不变法两种。
外轨提高法是保持内轨高程不变而只抬高外轨的方法,为世界各国铁路所普遍采用.线路中心高度不变法是内轨降低和外轨抬高各为超高值的一半而保证线路中心高程不变的方法，仅在建筑限界受到限制时才采用。
曲线超高的大小由列车通过时离心力的大小确定.由于离心力与行车速度的平方成正比，与曲线半径大小成反比,因此曲线半径越小,行车速度越高，则离心力越大,所需设置的超高就越大。
在曲线半径R（m）和行车速度υ(km/h)都为已知的情况下，根据列车横向受力平衡条件,可推导出准轨铁路曲线超高h（mm）的计算公式为（mm）（1）由于通过曲线的各种列车的速度、质量和次数各不相同，高速列车偏磨外轨，低速列车偏磨内轨，速度高、质量大、通过次数多的列车对钢轨的磨耗程度甚于速度低、质量小、通过次数少的列车，因此为了使内、外轨磨耗均匀，一般应采用某种平均速度来计算曲线超高。
中国《铁路线路维修规则》（铁运［2001］23号）规定，在确定曲线外轨超高时，平均速度采用均方根速度,其值按下式计算:（km/h）（2）式中，V P为平均速度（km/h)；G为各种列车的重量（t)；υ为实测各种列车的行车速度（km/h)；N为一昼夜通过的各类别车次数（列）。
曲线超高曲线超高（curve superelevation）为了平衡列车行驶在曲线上所产生的离心力，使曲线地段外股钢轨高于内股钢轨的数值。
列车在曲线上行驶时，由于离心力的作用，将列车推向外股钢轨，加大了外...曲线超高（curve superelevation）为了平衡列车行驶在曲线上所产生的离心力，使曲线地段外股钢轨高于内股钢轨的数值。
列车在曲线上行驶时，由于离心力的作用，将列车推向外股钢轨，加大了外股钢轨的压力，也使旅客感到不适、货物产生位移等。
因此需要将曲线外轨适当抬高，使列车的自身重力产生一个向心的水平分力，以抵消离心力的作用，使内外两股钢轨受力均匀和垂直磨耗均等，满足旅客舒适感，提高线路的稳定性和安全性。
同时，曲线超高还是确定缓和曲线长度及曲线线间距离加宽值等相关平面标准的重要参数。
曲线超高的设置方法主要有外轨提高法和线路中心高度不变法两种。
外轨提高法是保持内轨高程不变而只抬高外轨的方法，为世界各国铁路所普遍采用。
线路中心高度不变法是内轨降低和外轨抬高各为超高值的一半而保证线路中心高程不变的方法，仅在建筑限界受到限制时才采用。
曲线超高的大小由列车通过时离心力的大小确定。
由于离心力与行车速度的平方成正比，与曲线半径大小成反比，因此曲线半径越小，行车速度越高，则离心力越大，所需设置的超高就越大。
在曲线半径R（m）和行车速度υ（km/h）都为已知的情况下，根据列车横向受力平衡条件，可推导出准轨铁路曲线超高h（mm）的计算公式为（mm）（1）由于通过曲线的各种列车的速度、质量和次数各不相同，高速列车偏磨外轨，低速列车偏磨内轨，速度高、质量大、通过次数多的列车对钢轨的磨耗程度甚于速度低、质量小、通过次数少的列车，因此为了使内、外轨磨耗均匀，一般应采用某种平均速度来计算曲线超高。
中国《铁路线路维修规则》（铁运[2001]23号）规定，在确定曲线外轨超高时，平均速度采用均方根速度，其值按下式计算：（km/h）（2）式中，V P为平均速度（km/h）；G为各种列车的重量（t）；υ为实测各种列车的行车速度（km/h）；N为一昼夜通过的各类别车次数（列）。

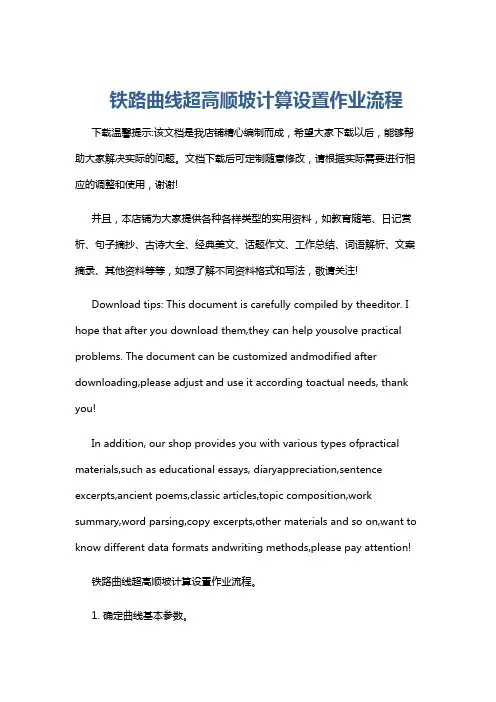

铁路曲线超高顺坡计算设置作业流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铁路曲线超高顺坡计算设置作业流程。
1. 确定曲线基本参数。
曲线超高计算公式为:h=V⒉/Rh——外轨超高量.V——通过曲线时的列车速度km／h；R——曲线半径m;实际设置超高时,取其整数到5毫米,最大超高为150毫米.单线上下行速度悬殊时,不超过125毫米.计算公式适用于改建铁路;新建铁路推荐使用以下公式：h=⒉/R问题来了,原来的为什么变成了,那么这个新建铁路推荐公式是否可用还有个问题,缓和曲线内怎么顺完超高,例如现在有R=600,l=100缓和曲线长,L=曲线长,设计速度大概是60km/h吧,那么超高应该是多少,缓和曲线超高分段应该多少米我正矢是这么做的,圆曲线正矢Fc=50000/R=50000/600=83mm缓和曲线正矢递减率fs=Fc/n=83/10=8mm缓和曲线长l=100m,所以我n=10m,求出fzh=fhz=fs /6=1mm,中间点正矢=对应点fs;我现对你提出2个的问题分别作答,不对之处请斧正：1、实际上列车通过曲线的各次列车不尽相同,故准确表达式应为h=R为了反映不同行驶速度和不同牵引力重量的列车对外轨超高值的不同要求,均衡内外轨的垂直磨耗,平均速度V=√∑NGV2/∑NG其中N-每昼夜通过列车的相同速度和牵引重量的列车次数；G-列车总重;在新建线设计和施工中,采用的平均速度V′由下式确定V=Max故有： h=Max∧2/R mm其中VMax-预计该地段最大行车速度,以Km/h计;2、不知道其他地方是怎么处理的,沪宁线的缓和曲线段内的超高设置相对比较简单,因为公式中R在缓和曲线段一直是变化的且R均比较大,所以设计院为了简化这个问题,一般采用从直线段0超高到圆曲线段超高即超高最大,直线渐变的形式处理,即缓和曲线上i点的超高 hi =h′Li/L其中Li-i点所在位置的曲线长L-缓和曲线长h′-圆曲线段超高值希望能对你有所帮助。
