曲线超高曲线超高（curve superelevation）为了平衡列车行驶在曲线上所产生的离心力，使曲线地段外股钢轨高于内股钢轨的数值。
列车在曲线上行驶时，由于离心力的作用，将列车推向外股钢轨，加大了外股钢轨的压力，也使旅客感到不适、货物产生位移等。
因此需要将曲线外轨适当抬高，使列车的自身重力产生一个向心的水平分力，以抵消离心力的作用，使内外两股钢轨受力均匀和垂直磨耗均等，满足旅客舒适感，提高线路的稳定性和安全性。
同时，曲线超高还是确定缓和曲线长度及曲线线间距离加宽值等相关平面标准的重要参数。
曲线超高的设置方法主要有外轨提高法和线路中心高度不变法两种。
外轨提高法是保持内轨高程不变而只抬高外轨的方法，为世界各国铁路所普遍采用。
线路中心高度不变法是内轨降低和外轨抬高各为超高值的一半而保证线路中心高程不变的方法，仅在建筑限界受到限制时才采用。
曲线超高的大小由列车通过时离心力的大小确定。
由于离心力与行车速度的平方成正比，与曲线半径大小成反比，因此曲线半径越小，行车速度越高，则离心力越大，所需设置的超高就越大。
在曲线半径R（m）和行车速度υ（km/h）都为已知的情况下，根据列车横向受力平衡条件，可推导出准轨铁路曲线超高h（mm）的计算公式为（mm）（1）由于通过曲线的各种列车的速度、质量和次数各不相同，高速列车偏磨外轨，低速列车偏磨内轨，速度高、质量大、通过次数多的列车对钢轨的磨耗程度甚于速度低、质量小、通过次数少的列车，因此为了使内、外轨磨耗均匀，一般应采用某种平均速度来计算曲线超高。
中国《铁路线路维修规则》（铁运[2001]23号）规定，在确定曲线外轨超高时，平均速度采用均方根速度，其值按下式计算：（km/h）（2）式中，V P为平均速度（km/h）；G为各种列车的重量（t）；υ为实测各种列车的行车速度（km/h）；N为一昼夜通过的各类别车次数（列）。
若按式（1）和式（2）确定了实设超高后，则当υ=υP时，平衡离心力所需的超高刚好与实际设置的超高相等，此时两股钢轨承受相同荷载，旅客也没有不舒适感觉。
城市轨道交通曲线轨道超高有关问题探讨摘要介绍城市轨道交通曲线超高的基本原理及欠超高与过超高的极限值,论述各种情况下超高的设置方法及注意事项。
关键词城市轨道交通曲线超高欠超高过超高钢轨磨耗1概述城市轨道交通区间线路长度一般为1～2km,车辆加速及减速较快,列车在同一线路曲线(特别是较长的曲线)范围内运行时,最高速度与最高速度差异较大,新版的地铁设计规范(GB501572003)仅给出了轨道曲线超高的计算公式及允许的最大欠超高,一些相关的设计手册及资料也未有论述,难以应对在设计工作中遇到的各种复杂情况,本文详细论述了曲线轨道超高的设置方法及设置超高时需注意的问题。
2曲线超高计算公式车辆在曲线轨道上运行时,产生离心力,为平衡离心力,在曲线轨道上设超高,借助车辆重力的水平分力以抵消离心力,达到内外两股钢轨受力均匀,垂直磨耗相等,减小离心加速度,增加乘客旅行舒适感,以及提高线路稳定性和行车安全。
超高计算采用《地铁设计规范》(GB501572003)中计算公式3 欠超高与过超高的极限值确定城市轨道交通曲线轨道超高时,由于规范对最大超高值的规定及列车在曲线上运行速度的变化,超高与行车速度不可能做到恰好匹配,因而不可避免会产生未被平衡的横向加速度,欠超高与过超高是未被平衡的离心加速度和向心加速度的另一种表示方法。
《地铁设计规范》第6 2 8条规定:曲线的最大超高值为120mm,当设置的超高值不足时,一般可允许有不大于61mm的欠超高(hq)。
论文论文参考网对于过超高,则没有相关的规定。
《铁路线路维修规则》第3 7 1条规定,未被平衡的过超高不得大于50mm。
据国际铁路联盟(UIC)有关资料,在列车运行速度为80～120km/h的线路上,一般可允许有不大于50mm的过超高(hg),允许的最大值为70mm。
城市轨道交通车车辆轴重轻,运行速度低,道床型式主要为整体道床,线路为客运专用,不存在客货混跑的情况,列车运行的外部条件优于国铁及国际铁路联盟各国国家铁路,所以,在设计工作中,可参考前述有关规定,即:在设置曲线轨道超高时,可允许有不大于50mm的过超高。
城市轨道交通曲线轨道超高有关问题探讨摘要介绍城市轨道交通曲线超高的基本原理及欠超高与过超高的极限值,论述各种情况下超高的设置方法及注意事项。
关键词城市轨道交通曲线超高欠超高过超高钢轨磨耗1概述城市轨道交通区间线路长度一般为1～2km,车辆加速及减速较快,列车在同一线路曲线(特别是较长的曲线)范围内运行时,最高速度与最高速度差异较大,新版的地铁设计规范(GB501572003)仅给出了轨道曲线超高的计算公式及允许的最大欠超高,一些相关的设计手册及资料也未有论述,难以应对在设计工作中遇到的各种复杂情况,本文详细论述了曲线轨道超高的设置方法及设置超高时需注意的问题。
2曲线超高计算公式车辆在曲线轨道上运行时,产生离心力,为平衡离心力,在曲线轨道上设超高,借助车辆重力的水平分力以抵消离心力,达到内外两股钢轨受力均匀,垂直磨耗相等,减小离心加速度,增加乘客旅行舒适感,以及提高线路稳定性和行车安全。
超高计算采用《地铁设计规范》(GB501572003)中计算公式3 欠超高与过超高的极限值确定城市轨道交通曲线轨道超高时,由于规范对最大超高值的规定及列车在曲线上运行速度的变化,超高与行车速度不可能做到恰好匹配,因而不可避免会产生未被平衡的横向加速度,欠超高与过超高是未被平衡的离心加速度和向心加速度的另一种表示方法。
《地铁设计规范》第6 2 8条规定:曲线的最大超高值为120mm,当设置的超高值不足时,一般可允许有不大于61mm的欠超高(hq)。
论文论文参考网对于过超高,则没有相关的规定。
《铁路线路维修规则》第3 7 1条规定,未被平衡的过超高不得大于50mm。
据国际铁路联盟(UIC)有关资料,在列车运行速度为80～120km/h的线路上,一般可允许有不大于50mm的过超高(hg),允许的最大值为70mm。
城市轨道交通车车辆轴重轻,运行速度低,道床型式主要为整体道床,线路为客运专用,不存在客货混跑的情况,列车运行的外部条件优于国铁及国际铁路联盟各国国家铁路,所以,在设计工作中,可参考前述有关规定,即:在设置曲线轨道超高时,可允许有不大于50mm的过超高。
关于曲线超高设置问题的探讨摘要线路施工、养护经常遇到曲线，如何设置好曲线超高对行车和线路养护都非常重要，尤其是提速干线上，为减少曲线维修工作量、提高钢轨使用寿命、保证旅客乘座舒适。
通让线增建二线工程进行小半径曲线改造时，进行曲线超高的设置方法供大家参考关健词行车速度超高设置1、工程概况通让线增建二线工程，K20+450-K21+500曲线改造工程，既有曲线半径1200m，缓和曲线长度100m,最高行车速度120km/h，曲线超高90mm.该曲线改造后，曲线半径为1600m，缓和曲线长度140m，设计列车最高行车速度160km/h的客货共用的Ⅰ级铁路。
通让线增建二线工程是我局进行120km/h线路增建二线并改造既有线施工，主要是增建二线同时对即有线小半径曲线进行改造，如何设置好曲线超高，关系到铁路运营经济成本和旅客舒适程度。
为适应建设快速、高效铁路的需要，我们从以下几个方面考虑进行曲线超高设置。

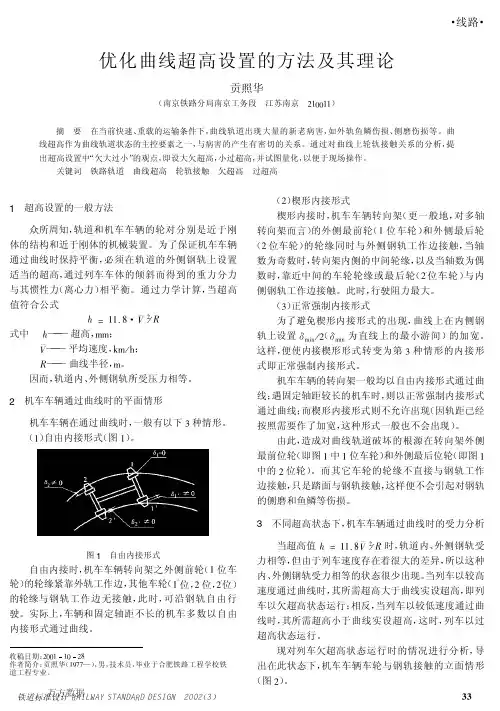

2、曲线超高的目地及超高设置的一般办法为了保证机车车辆通过曲线时保持平衡，将轨道的外侧钢轨设置适当的超高，通过列车车体的倾斜而得到的重力的水平分力与其惯性力（离心力）相平衡。
通过力学计算，当超高h=11.8Ⅴ2／R时，轨道内、外侧钢轨所受压力相等。
（见附图-1）3、影响曲线设置超高的因素：1)、轨道和机车车辆的轮对，分别是近于刚体的构筑物和近于刚体的机械装置。
机车车辆的转向架是由2个（及以上）轮对组成，转向架上的轮对无转向作用，只能靠线路的引导改变方向，因超高设置的不合理，导至车轮的轮缘与两股钢轨压力不相，产生摩擦力加剧。
2)、由于线路为客货混合，客车行车速度快，重量轻，货车速度较慢，重量较大；从附图-1可看出，车体重量一定时，车体倾斜而得到的重力的水平分力G1一定。
G1 = G×sin Q而惯性力（离心力）p=G×V2/g×R由以上二式看出G、g、R值一定，离心力P 与V2成正比，当速度V偏小时, 重力的水平分力G1>离心力P,车体向曲线内侧倾斜，车体向内侧倾斜，增加下股钢轨的压力；当速度V偏大时, 离心力P>重力的水平分力G1, 车体向外侧倾斜，车轮轮缘与钢轨侧面接触,产生阻力,速度差越大,摩擦越严重。
曲线超高曲线超高（curve superelevation）为了平衡列车行驶在曲线上所产生的离心力，使曲线地段外股钢轨高于内股钢轨的数值。
列车在曲线上行驶时，由于离心力的作用，将列车推向外股钢轨，加大了外...曲线超高（curve superelevation）为了平衡列车行驶在曲线上所产生的离心力，使曲线地段外股钢轨高于内股钢轨的数值。
列车在曲线上行驶时，由于离心力的作用，将列车推向外股钢轨，加大了外股钢轨的压力，也使旅客感到不适、货物产生位移等。
因此需要将曲线外轨适当抬高，使列车的自身重力产生一个向心的水平分力，以抵消离心力的作用，使内外两股钢轨受力均匀和垂直磨耗均等，满足旅客舒适感，提高线路的稳定性和安全性。
同时，曲线超高还是确定缓和曲线长度及曲线线间距离加宽值等相关平面标准的重要参数。
曲线超高的设置方法主要有外轨提高法和线路中心高度不变法两种。
外轨提高法是保持内轨高程不变而只抬高外轨的方法，为世界各国铁路所普遍采用。
线路中心高度不变法是内轨降低和外轨抬高各为超高值的一半而保证线路中心高程不变的方法，仅在建筑限界受到限制时才采用。
曲线超高的大小由列车通过时离心力的大小确定。
由于离心力与行车速度的平方成正比，与曲线半径大小成反比，因此曲线半径越小，行车速度越高，则离心力越大，所需设置的超高就越大。
在曲线半径R（m）和行车速度υ（km/h）都为已知的情况下，根据列车横向受力平衡条件，可推导出准轨铁路曲线超高h（mm）的计算公式为（mm）（1）由于通过曲线的各种列车的速度、质量和次数各不相同，高速列车偏磨外轨，低速列车偏磨内轨，速度高、质量大、通过次数多的列车对钢轨的磨耗程度甚于速度低、质量小、通过次数少的列车，因此为了使内、外轨磨耗均匀，一般应采用某种平均速度来计算曲线超高。
中国《铁路线路维修规则》（铁运[2001]23号）规定，在确定曲线外轨超高时，平均速度采用均方根速度，其值按下式计算：（km/h）（2）式中，V P为平均速度（km/h）；G为各种列车的重量（t）；υ为实测各种列车的行车速度（km/h）；N为一昼夜通过的各类别车次数（列）。

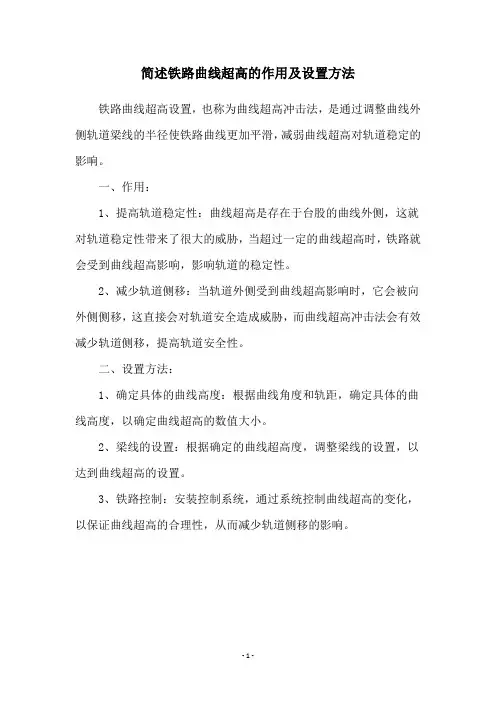

一、外轨超高的作用及其设置方法。
机车车辆在曲线上行驶时，由于惯性离心力作用，将机车车辆推向外股钢轨，加大了外轨钢轨的压力，使旅客产生不适，货物移位等。
因此需要把曲线外轨适当抬高，使机车车辆的自身重力产生一个向心的水平分力，以抵消离心惯性力，达到内外两股钢轨受力均匀和垂直磨耗均匀等，满足旅客舒适感，提高线路的稳定性和安全性。
外轨超高是指曲线外轨顶面与内轨顶面水平高度之差。
在设置外轨超高时，主要有外轨提高法和线路中心高度不变法两种方法。
外轨提高法是保持内轨标高不变而只抬高外轨的方法。
线路中心高度不变法是内外轨分别各降低和抬高超高值一半而保证线路中心标高不变的方法。
前者使用较普遍，后者仅在建筑界受到限制时才采用。
二、外轨超高度的计算。
列车以速度 v沿半径 R的圆曲线运行时，产生离心力 F：2 2F=mv/R=G/gRv（公式 1）式中G-------车辆重力（KN）;v---------行车速度（m/s）;R---------曲线半径（m）;2g----------重力加速度，g=9.8m/s为使内外股钢轨所受得垂直压力相等，应使离心力与车体重力的合力作用与轨道的中心点上，相应的外轨超高为 h：2h=11./R8 v（公式 2）式中h-------外轨超高值（mm）v-------行车速度（km/h）R曲------线半径（m）上式是按列车以速度 v通过曲线时推导得到的。
实际上，通过曲线的列车种类、列车重量和速度各不相同，为了合理设置超高，式中的列车速度 v应当采用各次列车的平均速度 v。
，即2。
=11.。
8/Rhv超高度设置是否合适，在很大程度上取决于平均速度选用是否恰当。
超高设置后，经过一段时间运营，可根据实际运营状况对外轨超高予以适当调整。
为便于管理，圆曲线外轨超高按 5mm整倍数设置。
三、外轨未被平衡超高对实际曲线来说，曲线实设超高 h。
是根据平均速度 v。
得到的，曲线实际超高一旦设置，即为固定值，而通过曲线的各种列车速度是不相同的，或大于平均速度，或小于平均速度，即不可能使所有列车产生的离心力完全得到平衡，因有公式 2可知，列车以速度 v通过曲线时，要求设置的超高为 h=S1 v/gR,一、外轨超高的作用及其设置方法。

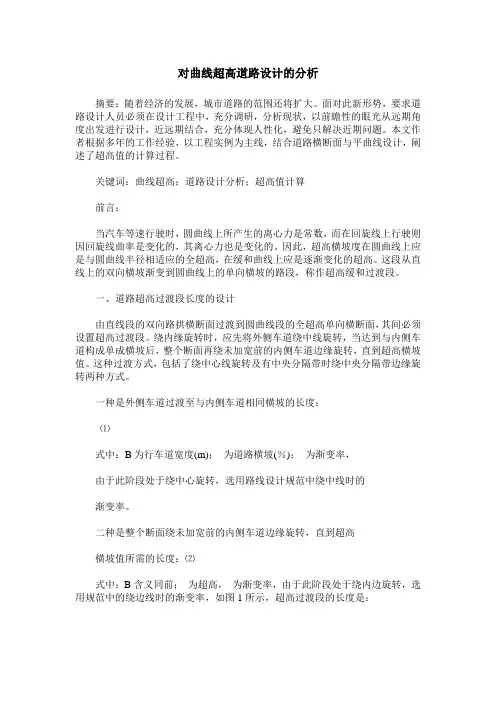

对曲线超高道路设计的分析摘要：随着经济的发展，城市道路的范围还将扩大。
面对此新形势，要求道路设计人员必须在设计工程中，充分调研，分析现状，以前瞻性的眼光从远期角度出发进行设计，近远期结合，充分体现人性化，避免只解决近期问题。
本文作者根据多年的工作经验，以工程实例为主线，结合道路横断面与平曲线设计，阐述了超高值的计算过程。
关键词：曲线超高；道路设计分析；超高值计算前言：当汽车等速行驶时，圆曲线上所产生的离心力是常数，而在回旋线上行驶则因回旋线曲率是变化的，其离心力也是变化的。
因此，超高横坡度在圆曲线上应是与圆曲线半径相适应的全超高，在缓和曲线上应是逐渐变化的超高。
这段从直线上的双向横坡渐变到圆曲线上的单向横坡的路段，称作超高缓和过渡段。
一、道路超高过渡段长度的设计由直线段的双向路拱横断面过渡到圆曲线段的全超高单向横断面，其间必须设置超高过渡段。
绕内缘旋转时，应先将外侧车道绕中线旋转，当达到与内侧车道构成单成横坡后，整个断面再绕未加宽前的内侧车道边缘旋转，直到超高横坡值。
这种过渡方式，包括了绕中心线旋转及有中央分隔带时绕中央分隔带边缘旋转两种方式。
一种是外侧车道过渡至与内侧车道相同横坡的长度：⑴式中：B为行车道宽度(m)；为道路横坡(％)；为渐变率，由于此阶段处于绕中心旋转，选用路线设计规范中绕中线时的渐变率。
二种是整个断面绕未加宽前的内侧车道边缘旋转，直到超高横坡值所需的长度：⑵式中：B含义同前；为超高，为渐变率，由于此阶段处于绕内边旋转，选用规范中的绕边线时的渐变率，如图1所示，超高过渡段的长度是：二、道路全超高段加宽设计普通汽车考虑车速的影响，在曲线上—个车道路面的加宽值为：(3)分向行驶的公路，当圆曲线半径较小时，内外侧车道的加宽值相差较大。
应对内外侧车道分别加宽。
当加宽值较大时，可通过计算确定加宽值。
当车道宽度为3.5m时，双车道路面的内外侧车道的加宽值计算公式推导如下：由得：⑷式中：为内侧车道加宽值；为外侧车道加宽值。
煤矿准轨铁路曲线外轨超高的设置阜新矿业（集团）有限责任公司运输部煤矿准轨铁路曲线外轨超高的设置曲线作为线路的组成部份之一，是铁路中较薄弱的环节。
往往很多的线路病害都发生在曲线上。
其中外轨超高的设置确实是一个要紧问题。
阜新矿区铁路遍及百里矿山，由于历史上造成的缘故和地理条件的阻碍，铁线路路曲线多、半径小。
其中海新干线有曲线13处，海东干线有曲线14处。
最小曲线半径200米。
如何合理地设置曲线外轨超高，不仅关系到铁路运输的平安，也阻碍着铁路设备的利用寿命。
在连年的工务实践中，通过量次尝试，我以为矿区准轨铁路采纳公式h =7.6v 2R 来设置曲线外轨超高比较适合。
一、曲线外轨设置超高的目的：当列车由直线进入曲线时，随即产生一个向外离心力。
离心力的大小取决于列车运行速度和曲线半径。
速度越高、半径越小，那么离心力越大，作用在外轨的力也越大。
若是不平稳那个离心力，不仅加重了钢轨的磨耗和疲劳伤损，而且容易使轨距挤宽，造成机车车辆的脱轨和颠覆。
因此，在曲线上需将外轨举高（设置超高），使车体内倾产生一个向心力，来平稳所产生的离心力。
其目的是：一、避免车辆通过曲线时向外侧倾斜。
二、使上、下股钢轨所受的外荷载差减少，从而减轻钢轨伤损。
3、用以提高旅客的舒适感。
二、曲线外轨超高设置的公式：如下图：车辆通过的曲线半径为R（m），车辆通过曲线的平均速度为Vp（m/s），在图中：F—车辆产生的离心力G—车辆的重量o —车辆的重心H—曲线设置的外轨超高a—车辆中心至轨面的距离S—两轨面中心线的距离，取S=1500mmF1、F2—两轨面经受的压力o’—轨面连线鱼中心垂直交点g—重力加速度。
取m∙s−2当曲线上两股钢轨所经受的垂直压力相等，即F1=F2时，钢轨磨好最小。
在o’点永生的力矩代数和为零。
（Ms=Mn）即G⃑∙a+F1∙12S=F⃑∙a∙cosα+F2∙12S当F1=F2时：G∙sinα∙a+F1∙12S=F∙cosα+F2∙12s由上式得：F∙cosα=G∙sinα其中：离心力F=G∙V2/g∙R由于R>>S 因此S R⁄=α→o即：linα→ocosα=1F=G∙sinαcosα⁄=G∙sinα=G∙h s⁄把F=G∙V2/g∙R代入上式：G∙V2g ∙R=G∙h s⁄S=SV2gR⁄把S=1500mmV（km/n）=13.6Vp（m/s）g= 9.8m∙s−2代入得：h=11.8V2pR⁄通过对车辆在曲线上运行时的力学分析，取得了曲线外轨超高的计算公式。
