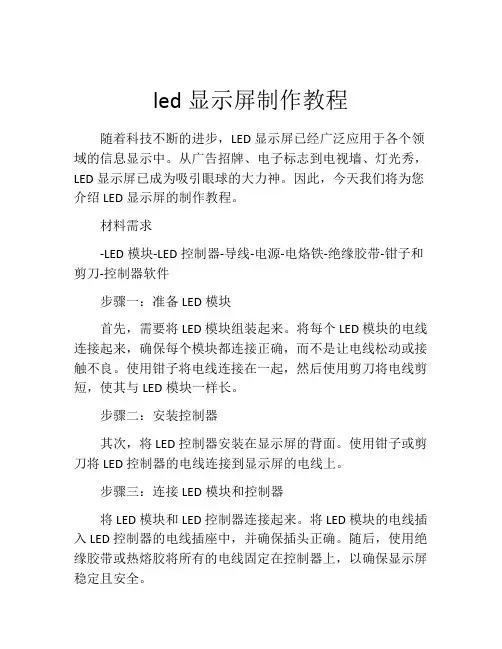

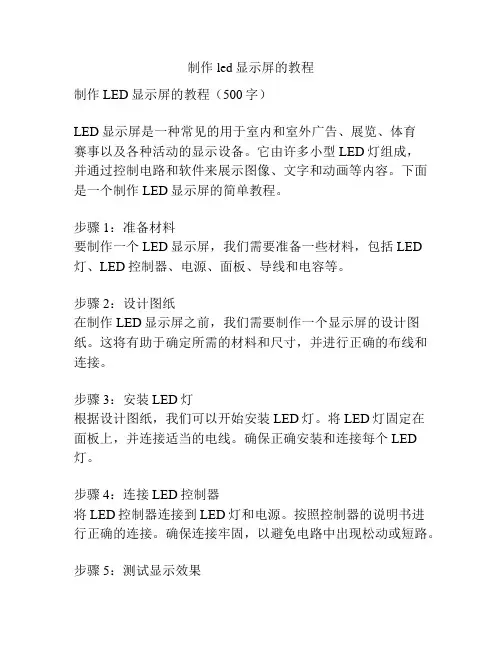

LED显示屏制作教程

led显示屏制作教程随着科技不断的进步，LED显示屏已经广泛应用于各个领域的信息显示中。

从广告招牌、电子标志到电视墙、灯光秀，LED显示屏已成为吸引眼球的大力神。

因此，今天我们将为您介绍LED显示屏的制作教程。

材料需求-LED模块-LED控制器-导线-电源-电烙铁-绝缘胶带-钳子和剪刀-控制器软件步骤一：准备LED模块首先，需要将LED模块组装起来。

将每个LED模块的电线连接起来，确保每个模块都连接正确，而不是让电线松动或接触不良。

使用钳子将电线连接在一起，然后使用剪刀将电线剪短，使其与LED模块一样长。

步骤二：安装控制器其次，将LED控制器安装在显示屏的背面。

使用钳子或剪刀将LED控制器的电线连接到显示屏的电线上。

步骤三：连接LED模块和控制器将LED模块和LED控制器连接起来。

将LED模块的电线插入LED控制器的电线插座中，并确保插头正确。

随后，使用绝缘胶带或热熔胶将所有的电线固定在控制器上，以确保显示屏稳定且安全。

步骤四：将电源连接到控制器上接下来，需要将电源线插入LED控制器的电源插座中。

按照配件说明连接电源和控制器电源，并确保它们与显示屏上的其他部件之间连接正确。

步骤五：安装控制器软件需要安装控制器软件来控制LED显示屏。

使用光盘或在制造商的网站上下载控制器软件。

随后，请按照软件安装向导中的说明进行安装。

步骤六：程序设置连接显示屏和控制器后，您可以开始设置显示屏的程序了。

如果您不熟悉该程序，请参考软件文档或官方网站的指南。

大多数控制器都具有简单易操作的界面，可以帮助您进行配置和设置。

步骤七：测试显示屏安装程序后，可以开始测试显示屏。

在程序中创建一些显示文本或图像，并在显示屏上查看输出。

如果测试过程中出现错误，请检查所有的连接，并根据需要对其进行更正。

出于安全考虑，需要在显示屏周围设置防护措施，以防止碰撞或受到其他损伤。

建议在显示屏周围安装一个保护覆盖，以确保其在受到外力时仍能正常工作。

LED显示屏制作安装施工方案1. 引言LED（Light Emitting Diode）显示屏具有高亮度、高清晰度、大视角、耐用等优点，被广泛运用于室内外广告牌、舞台背景和大型体育场馆等场所。

本文档将详细介绍LED显示屏的制作、安装和施工方案，以帮助读者了解整个过程。

2. 制作步骤2.1 硬件准备在制作LED显示屏之前，我们需要准备以下硬件设备：•LED显示屏面板•控制卡•电源供应器•铝合金边框•数据线和电源线2.2 拼接面板首先，我们需要将LED显示屏面板按照一定规格进行拼接。

拼接过程如下：1.将LED显示屏面板按照拼接规格进行排序，确保连接的边缘平整。

2.使用螺丝固定器将相邻的面板连接在一起，确保面板之间的间距均匀。

3.检查面板拼接是否牢固，并修复任何松动或不规则的连接。

2.3 安装控制卡和电源供应器安装LED显示屏的控制卡和电源供应器是确保显示屏正常工作的重要步骤。

以下是安装步骤：1.将控制卡插入控制卡插槽，并确保插槽稳固连接。

2.将电源供应器与控制卡连接，并确保连接牢固。

3.连接电源线和数据线，确保连接安全可靠。

2.4 安装边框安装边框是为了增加LED显示屏的结构稳定性和美观度。

以下是安装步骤：1.根据LED显示屏的尺寸，选择合适的铝合金边框。

2.使用螺丝将边框固定在面板的边缘，确保边框与显示屏平整连接。

3.检查边框的固定情况，修复任何松动或不规则的连接。

2.5 测试和调试在完成LED显示屏的电气安装后，我们需要进行测试和调试确保显示屏正常工作。

以下是测试和调试步骤：1.连接电源并开启显示屏，观察LED是否正常亮起。

2.使用控制卡和相关软件调整显示屏的亮度、色彩及显示内容。

3.检查显示屏的画面是否清晰无误，修复任何显示异常的问题。

4.测试LED显示屏在各种环境条件下的工作情况，如光线强度和温度变化。

3. 安装施工方案3.1 前期准备在安装LED显示屏之前，我们需要进行一些前期准备工作。

以下是准备步骤：1.确定好显示屏的安装位置和方向，并进行必要的测量工作。

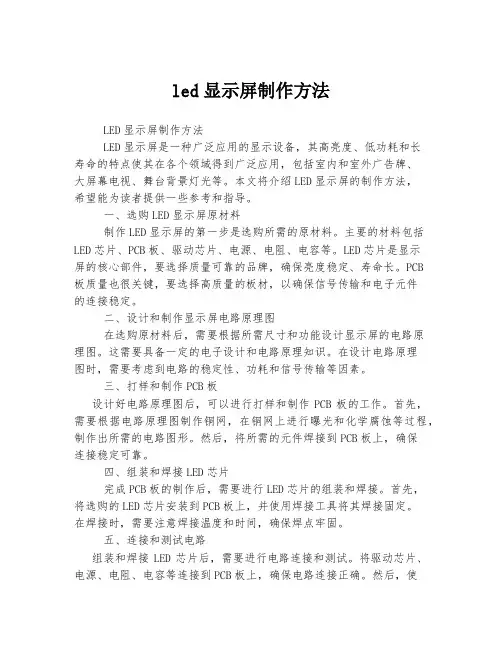

led显示屏制作方法LED显示屏制作方法LED显示屏是一种广泛应用的显示设备，其高亮度、低功耗和长寿命的特点使其在各个领域得到广泛应用，包括室内和室外广告牌、大屏幕电视、舞台背景灯光等。

本文将介绍LED显示屏的制作方法，希望能为读者提供一些参考和指导。

一、选购LED显示屏原材料制作LED显示屏的第一步是选购所需的原材料。

主要的材料包括LED芯片、PCB板、驱动芯片、电源、电阻、电容等。

LED芯片是显示屏的核心部件，要选择质量可靠的品牌，确保亮度稳定、寿命长。

PCB板质量也很关键，要选择高质量的板材，以确保信号传输和电子元件的连接稳定。

二、设计和制作显示屏电路原理图在选购原材料后，需要根据所需尺寸和功能设计显示屏的电路原理图。

这需要具备一定的电子设计和电路原理知识。

在设计电路原理图时，需要考虑到电路的稳定性、功耗和信号传输等因素。

三、打样和制作PCB板设计好电路原理图后，可以进行打样和制作PCB板的工作。

首先，需要根据电路原理图制作铜网，在铜网上进行曝光和化学腐蚀等过程，制作出所需的电路图形。

然后，将所需的元件焊接到PCB板上，确保连接稳定可靠。

四、组装和焊接LED芯片完成PCB板的制作后，需要进行LED芯片的组装和焊接。

首先，将选购的LED芯片安装到PCB板上，并使用焊接工具将其焊接固定。

在焊接时，需要注意焊接温度和时间，确保焊点牢固。

五、连接和测试电路组装和焊接LED芯片后，需要进行电路连接和测试。

将驱动芯片、电源、电阻、电容等连接到PCB板上，确保电路连接正确。

然后，使用测试仪器检测LED显示屏的亮度、颜色、信号传输等功能是否正常。

六、安装显示屏外壳和控制系统完成电路连接和测试后，需要安装显示屏的外壳和控制系统。

外壳可以选择透明或半透明的材料，确保LED芯片能够显示出清晰的图像。

控制系统通常包括显示屏的电源开关、亮度调节、图像传输等功能。

七、调试和维护显示屏安装完成后，需要进行显示屏的调试和维护工作。

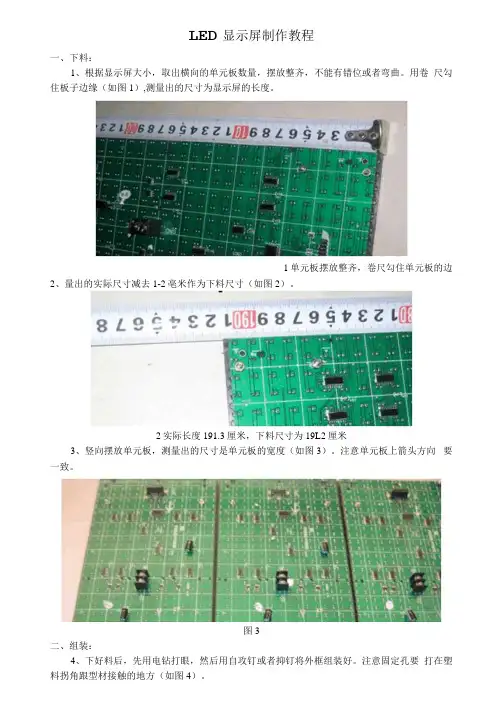

LED显示屏制作教程一、下料：1、根据显示屏大小，取出横向的单元板数量，摆放整齐，不能有错位或者弯曲。

用卷尺勾住板子边缘（如图1）,测量出的尺寸为显示屏的长度。

1单元板摆放整齐，卷尺勾住单元板的边2、量出的实际尺寸减去1-2亳米作为下料尺寸（如图2）。

2实际长度191.3厘米，下料尺寸为19L2厘米3、竖向摆放单元板，测量出的尺寸是单元板的宽度（如图3）。

注意单元板上箭头方向要一致。

图3二、组装：4、下好料后，先用电钻打眼，然后用自攻钉或者抑钉将外框组装好。

注意固定孔要打在塑料拐角跟型材接触的地方（如图4）。

图45、框子组装好后，将单元板上横向、竖向箭头各按照同一个方向摆放整齐（注意箭头一定要完全一致）。

把固定用的铜柱或者磁铁拧到单元板最两边的螺丝上（如图5）。

图56、将横向的单元板用排线连到一起，注意排线不要翻转，不能插错（如图6）。

两头的板子靠边的一侧空出不用安装排线。

图67、连接电源线。

红正黑负，单元板上VCC为正，GND为负。

一定要仔细检查正负不能接反，否则会烧坏单元板或者其他部件。

一般三到四块板子为一组并联接到一起，引出正负两个接头，往开关电源的相应输出端接（如图7）,具体接法后面有详细说明。

图78、固定扁铁。

单元板拧上磁铁后，根据框体的相应宽度截好所要用的扁铁。

将扁快用自攻钉或者钏钉固定到框体上（如图8,图9）。

注意刚才磁铁拧在单元板最边上的螺丝上, 是为了两块单元板用一根扁铁（如图10）。

一般应先将一侧的扁铁都打眼固定好后，再打另一侧的眼，打眼时要将框体往一起挤，这样做出来的框体不会走形。

图8打眼图9固定扁铁图109、所有扁铁固定好后，用吸尘器将屏幕背面的铝屑，灰尘等吸干净（如图11）。

残留的铝屑可能引起短路烧坏单元板或其他部件。

图1110、接电源。

图12中，半户外的单元板一般九块用一个5V40A的电源。

电源上有三组输出口，接电源时像图中一样引出三组线。

图中接线的方法是为了降低每组线上的负载，实际制作中应参照图中的接法。

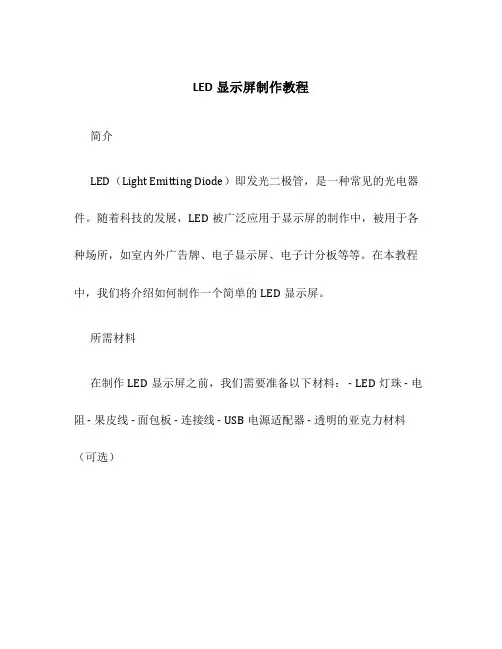

LED显示屏制作教程简介LED（Light Emitting Diode）即发光二极管，是一种常见的光电器件。

随着科技的发展，LED被广泛应用于显示屏的制作中，被用于各种场所，如室内外广告牌、电子显示屏、电子计分板等等。

在本教程中，我们将介绍如何制作一个简单的LED显示屏。

所需材料在制作LED显示屏之前，我们需要准备以下材料： - LED灯珠 - 电阻 - 果皮线 - 面包板 - 连接线 - USB电源适配器 - 透明的亚克力材料（可选）步骤第一步：连接电路1.在面包板上插入适量的LED灯珠。

你可以根据自己的需求选择不同颜色或者不同直径的LED灯珠。

2.在每个LED灯珠的负极（通常为较短的脚）上连接电阻。

电阻的阻值可根据具体的LED灯珠参数选择。

3.将LED灯珠和电阻的连接脚与面包板上的导线插孔连接。

第二步：连接电源1.使用连接线将面包板上的LED灯珠连接到电源适配器的正负极。

2.将电源适配器插入电源插座，并确保电源适配器输出的电压和电流符合LED灯珠的工作要求。

第三步：测试LED显示屏1.打开电源适配器开关，LED显示屏应该开始发光。

2.检查LED灯珠的亮度和颜色是否符合预期。

如有需要，可以调整电源适配器的输出电压和电流，或者更换LED灯珠。

第四步：可选的亚克力外壳1.如果你希望给LED显示屏增加一层保护，可以使用透明的亚克力材料制作一个外壳。

2.根据LED显示屏的尺寸，将透明的亚克力材料剪切成适当的形状。

3.使用透明的胶水或者双面胶将亚克力外壳粘合在LED显示屏上。

注意事项•在连接LED灯珠和电阻时，一定要注意连接的极性。

如果错误连接，LED灯珠可能无法正常工作或者受损。

•在连接电路和电源时，务必确保安全。

使用绝缘手套和绝缘工具，避免触电。

•调试LED显示屏时，注意电源适配器的输出电压和电流不要超过LED灯珠的额定工作参数，以免损坏LED灯珠。

结论通过本教程，我们学习了如何制作一个简单的LED显示屏。

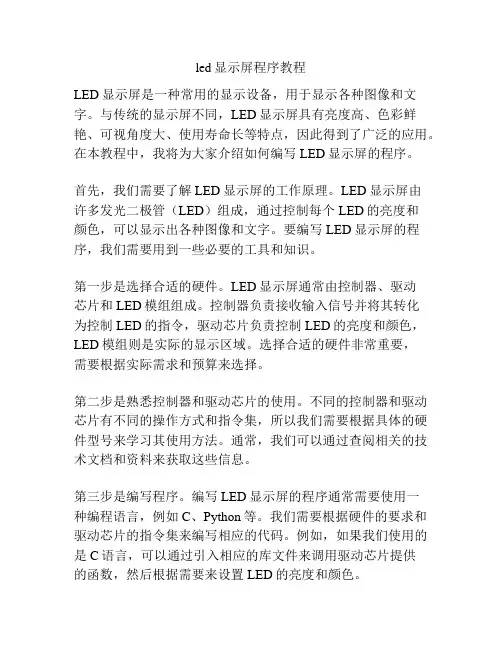

led显示屏程序教程LED显示屏是一种常用的显示设备，用于显示各种图像和文字。

与传统的显示屏不同，LED显示屏具有亮度高、色彩鲜艳、可视角度大、使用寿命长等特点，因此得到了广泛的应用。

在本教程中，我将为大家介绍如何编写LED显示屏的程序。

首先，我们需要了解LED显示屏的工作原理。

LED显示屏由许多发光二极管（LED）组成，通过控制每个LED的亮度和颜色，可以显示出各种图像和文字。

要编写LED显示屏的程序，我们需要用到一些必要的工具和知识。

第一步是选择合适的硬件。

LED显示屏通常由控制器、驱动芯片和LED模组组成。

控制器负责接收输入信号并将其转化为控制LED的指令，驱动芯片负责控制LED的亮度和颜色，LED模组则是实际的显示区域。

选择合适的硬件非常重要，需要根据实际需求和预算来选择。

第二步是熟悉控制器和驱动芯片的使用。

不同的控制器和驱动芯片有不同的操作方式和指令集，所以我们需要根据具体的硬件型号来学习其使用方法。

通常，我们可以通过查阅相关的技术文档和资料来获取这些信息。

第三步是编写程序。

编写LED显示屏的程序通常需要使用一种编程语言，例如C、Python等。

我们需要根据硬件的要求和驱动芯片的指令集来编写相应的代码。

例如，如果我们使用的是C语言，可以通过引入相应的库文件来调用驱动芯片提供的函数，然后根据需要来设置LED的亮度和颜色。

编写程序时，我们需要考虑到以下几个方面：1. 初始化：在程序开始时，需要进行硬件的初始化。

这包括与控制器和驱动芯片的通信连接、LED模组的设置等。

2. 图像和文字处理：LED显示屏可以显示各种图像和文字，所以我们需要编写相应的代码来处理这些内容。

例如，可以使用图像处理库来处理图像，使用字体库来处理文字。

3. 显示控制：程序需要能够根据需要控制显示内容的刷新频率、亮度和颜色等。

我们可以通过设定相应的参数来完成这些操作。

4. 用户交互：LED显示屏通常会与用户进行交互，所以程序也需要提供相应的用户界面和交互功能。

led显示屏制作方法2篇篇一：基于PCB板的LED显示屏制作方法LED显示屏现在广泛应用于室内、室外以及建筑等领域，成为重要的信息传播媒介。

基于PCB板的LED显示屏是其中一种常见的制作方式，下面介绍其制作方法。

材料准备：PCB板、LED灯珠、电阻、电容、驱动芯片、连接线、电源步骤：1. 制作电路板：按设计图纸在PCB板上刻画电路图案，将电阻、电容等元器件焊接在电路板上。

2. 安装LED灯珠：在电路板上预留LED灯珠插孔（通常为正负两个孔），用烙铁焊接LED灯珠。

3. 连接驱动芯片：将LED屏幕的驱动芯片连接至电路板上，需要注意线路的正确连接。

4. 安装电源：将电源连接到电路板上适配器的接口，接通电源，并对LED显示屏进行亮灯测试。

5. 安装外壳：使用适当的材料将LED显示屏外壳制作出来，并将PCB板和驱动板安装到壳体内，完善显示屏的外观。

制作基于PCB板的LED显示屏需要具备电子电路基础知识和焊接技巧，同时需要注意驱动芯片和LED灯珠的选型和连线方法，否则可能会影响屏幕的亮度和稳定性。

篇二：基于灯珠组装的LED显示屏制作方法除了基于PCB板的制作方式，LED显示屏也可以采取灯珠组装的方式进行制作，下面介绍其制作方法。

材料准备：LED灯珠、电源、线路板、钳子、连接线步骤：1. 准备电源：选择合适的电源，注意电压、电流的匹配。

2. 制作线路板：根据需要，制作相应长度和形状的线路板，用钳子将板子切断，使之符合需要的大小。

3. 安装LED灯珠：将LED灯珠粘贴在线路板上，并使用钳子将灯珠连接好。

4. 连接电源：使用连接线连接电源至LED灯珠。

5. 测试并调试：接通电源，进行灯珠的亮度、颜色、亮灭状态的测试和调试，确保灯珠组装良好。

6. 安装外壳：根据需要，选择合适的外壳材料，将LED 灯珠固定在合适的位置上，并将线路板和连接线进行收纳或固定。

基于灯珠组装的LED显示屏制作方法相对简单，适合于一些小型和简单的应用场景。

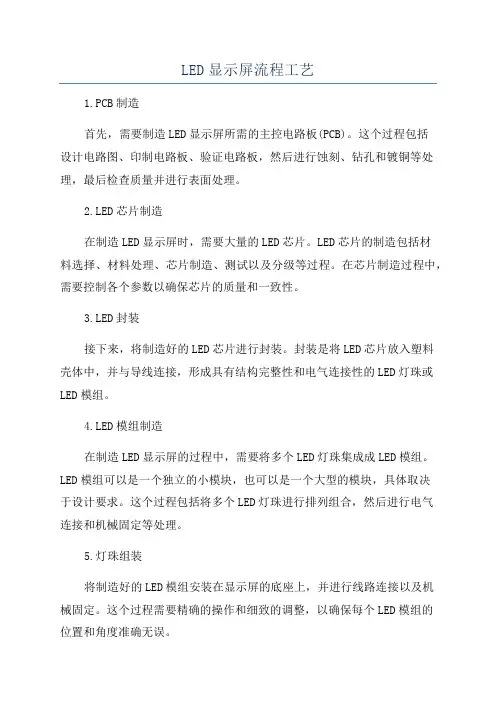

LED显示屏流程工艺1.PCB制造首先，需要制造LED显示屏所需的主控电路板(PCB)。

这个过程包括设计电路图、印制电路板、验证电路板，然后进行蚀刻、钻孔和镀铜等处理，最后检查质量并进行表面处理。

2.LED芯片制造在制造LED显示屏时，需要大量的LED芯片。

LED芯片的制造包括材料选择、材料处理、芯片制造、测试以及分级等过程。

在芯片制造过程中，需要控制各个参数以确保芯片的质量和一致性。

3.LED封装接下来，将制造好的LED芯片进行封装。

封装是将LED芯片放入塑料壳体中，并与导线连接，形成具有结构完整性和电气连接性的LED灯珠或LED模组。

4.LED模组制造在制造LED显示屏的过程中，需要将多个LED灯珠集成成LED模组。

LED模组可以是一个独立的小模块，也可以是一个大型的模块，具体取决于设计要求。

这个过程包括将多个LED灯珠进行排列组合，然后进行电气连接和机械固定等处理。

5.灯珠组装将制造好的LED模组安装在显示屏的底座上，并进行线路连接以及机械固定。

这个过程需要精确的操作和细致的调整，以确保每个LED模组的位置和角度准确无误。

6.电路连接将LED模组连接到主控电路板上。

这个过程通常涉及导线焊接、接插件连接和电路板连接等处理。

每个LED模组的电路连接需要准确无误，以确保显示屏整体能够正常工作。

7.包装和测试在制造完LED显示屏后，需要进行包装和测试。

包装通常包括安装外壳、灌注保护胶和封装标志等步骤。

测试包括亮度测试、像素测试和功能测试等，以确保显示屏的质量和性能符合要求。

8.发货和安装最后，将制造好的LED显示屏发货给客户，并根据客户的要求进行安装。

安装涉及固定支架、连接电源和调试显示效果等步骤，以确保显示屏能够正常工作并达到预期效果。

以上是LED显示屏工艺流程的一个基本概述，实际的流程可能会因厂家和产品种类的不同而有所差异。

总体来说，LED显示屏的制造过程需要严格的质量控制和精细的操作，以确保最终产品的质量和性能符合要求。

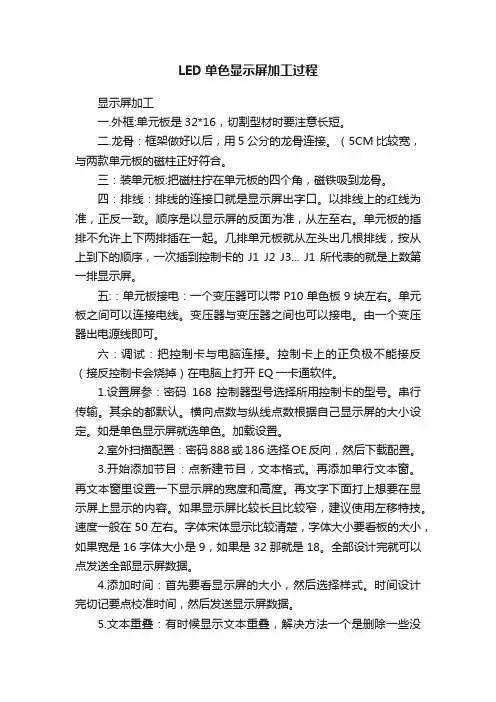

LED单色显示屏加工过程显示屏加工一.外框:单元板是32*16，切割型材时要注意长短。

二.龙骨：框架做好以后，用5公分的龙骨连接。

（5CM比较宽，与两款单元板的磁柱正好符合。

三：装单元板:把磁柱拧在单元板的四个角，磁铁吸到龙骨。

四：排线：排线的连接口就是显示屏出字口。

以排线上的红线为准，正反一致。

顺序是以显示屏的反面为准，从左至右。

单元板的插排不允许上下两排插在一起。

几排单元板就从左头出几根排线，按从上到下的顺序，一次插到控制卡的J1 J2 J3... J1所代表的就是上数第一排显示屏。

五:：单元板接电：一个变压器可以带P10单色板9块左右。

单元板之间可以连接电线。

变压器与变压器之间也可以接电。

由一个变压器出电源线即可。

六：调试：把控制卡与电脑连接。

控制卡上的正负极不能接反（接反控制卡会烧掉）在电脑上打开EQ一卡通软件。

1.设置屏参：密码168 控制器型号选择所用控制卡的型号。

串行传输。

其余的都默认。

横向点数与纵线点数根据自己显示屏的大小设定。

如是单色显示屏就选单色。

加载设置。

2.室外扫描配置：密码888或186 选择OE反向，然后下载配置。

3.开始添加节目：点新建节目，文本格式。

再添加单行文本窗。

再文本窗里设置一下显示屏的宽度和高度。

再文字下面打上想要在显示屏上显示的内容。

如果显示屏比较长且比较窄，建议使用左移特技。

速度一般在50左右。

字体宋体显示比较清楚，字体大小要看板的大小，如果宽是16字体大小是9，如果是32那就是18。

全部设计完就可以点发送全部显示屏数据。

4.添加时间：首先要看显示屏的大小，然后选择样式。

时间设计完切记要点校准时间，然后发送显示屏数据。

5.文本重叠：有时候显示文本重叠，解决方法一个是删除一些没用的文字文件，另一个就是看一下电脑上的模拟显示屏，看显示屏的几块字幕是不是重叠，如果重叠稍做调整就可以。

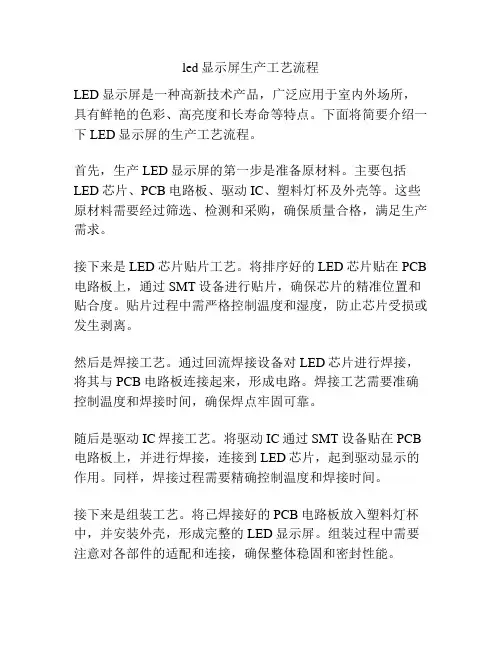

led显示屏生产工艺流程LED显示屏是一种高新技术产品，广泛应用于室内外场所，具有鲜艳的色彩、高亮度和长寿命等特点。

下面将简要介绍一下LED显示屏的生产工艺流程。

首先，生产LED显示屏的第一步是准备原材料。

主要包括LED芯片、PCB电路板、驱动IC、塑料灯杯及外壳等。

这些原材料需要经过筛选、检测和采购，确保质量合格，满足生产需求。

接下来是LED芯片贴片工艺。

将排序好的LED芯片贴在PCB 电路板上，通过SMT设备进行贴片，确保芯片的精准位置和贴合度。

贴片过程中需严格控制温度和湿度，防止芯片受损或发生剥离。

然后是焊接工艺。

通过回流焊接设备对LED芯片进行焊接，将其与PCB电路板连接起来，形成电路。

焊接工艺需要准确控制温度和焊接时间，确保焊点牢固可靠。

随后是驱动IC焊接工艺。

将驱动IC通过SMT设备贴在PCB 电路板上，并进行焊接，连接到LED芯片，起到驱动显示的作用。

同样，焊接过程需要精确控制温度和焊接时间。

接下来是组装工艺。

将已焊接好的PCB电路板放入塑料灯杯中，并安装外壳，形成完整的LED显示屏。

组装过程中需要注意对各部件的适配和连接，确保整体稳固和密封性能。

最后是测试和调试。

对已组装好的LED显示屏进行功率、亮度、色彩等方面的测试，在不同环境下进行调试和优化，确保其正常工作和显示效果的达到要求。

测试和调试过程需贴合相关标准和要求。

以上便是LED显示屏的生产工艺流程。

整个过程需要严格控制每个环节的质量和工艺要求，确保LED显示屏的性能和稳定性。

随着科技的不断发展，LED显示屏的生产工艺也在不断更新和改进，以满足市场的需求。
