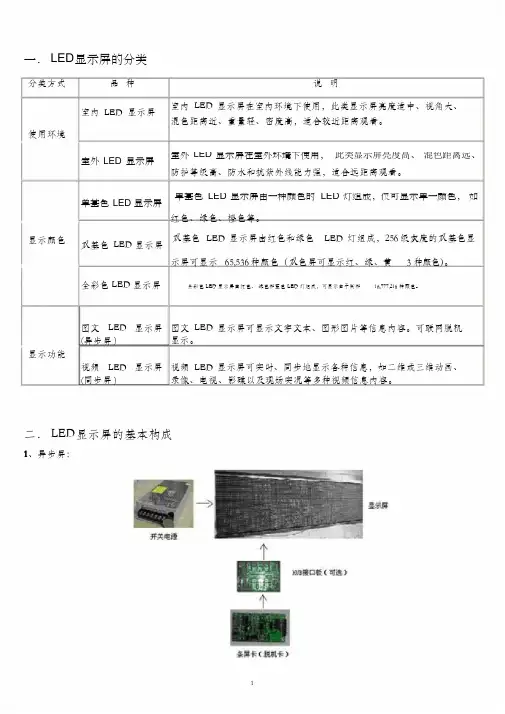

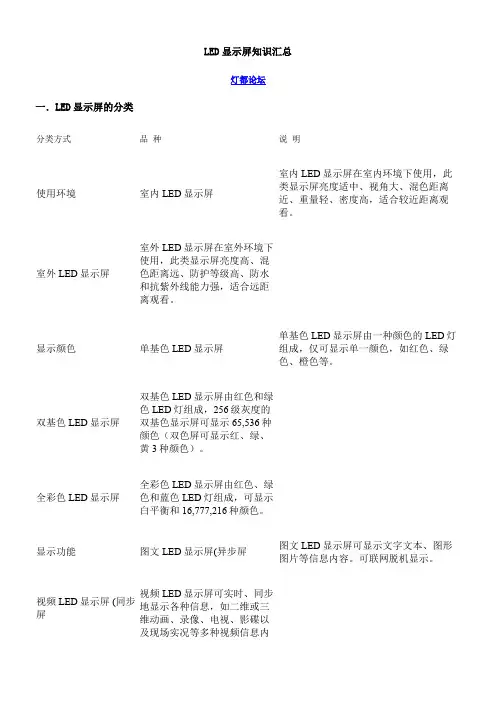

一．LED 显示屏的分类 分类方式 品 种说 明使用环境室内LED 显示屏室内LED 显示屏在室内环境下使用，此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看。
室外LED 显示屏 室外LED 显示屏在室外环境下使用，此类显示屏亮度高、混色距离远、防护等级高、防水和抗紫外线能力强，适合远距离观看。
显示颜色 单基色LED 显示屏 单基色LED 显示屏由一种颜色的LED 灯组成，仅可显示单一颜色，如红色、绿色、橙色等。
双基色LED 显示屏 双基色LED 显示屏由红色和绿色LED 灯组成，256级灰度的双基色显示屏可显示65,536种颜色（双色屏可显示红、绿、黄3种颜色）。
全彩色LED 显示屏 全彩色LED 显示屏由红色、绿色和蓝色LED 灯组成，可显示白平衡和16,777,216种颜色。
显示功能图文LED 显示屏(异步屏) 图文LED 显示屏可显示文字文本、图形图片等信息内容。
可联网脱机显示。
视频LED 显示屏 (同步屏) 视频LED 显示屏可实时、同步地显示各种信息，如二维或三维动画、录像、电视、影碟以及现场实况等多种视频信息内容。
二．LED 显示屏的基本构成1、异步屏：一般由显示单元板（模组）、条屏卡、开关电源、HUB 板（可选）组成。
通过串口线与计算机连接，进行显示文字的更改，之后可以脱开计算机工作。
2、同步屏：同步屏系统比较复杂，系统可大可小，一般由计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB板、网线、LED显示屏等组成。
系统始终需要联机计算机工作，将计算机上的图像文字显示在LED 大屏幕上。
三．LED显示屏涉及的名词概念1、像素：是LED显示屏的最小成像单元。
俗称“点”或“像素点”。
上图所示由2红2绿组成1个显示像素点2、显示模块：由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。
·室内屏用的是8x8的显示模块，即每个显示模块有64个像素·室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。
如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点3、显示模组：由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元。
简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。
室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。
·室内屏单元板通常有64x32（64列32行、由32个模块组成）、64x16（64列16行、由16个模块组成）等。
下图是一个64x16的单元板：室内屏单元板正面室内屏单元板背面·室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种上图为16x8(2红)的室外屏模组。
加了防水结构用于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们可以看到区别。
面板、后壳其实是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或磁柱，使模块便于组装。
模块的前面灌有显示屏专用的防水胶。
室外屏模块正面室外屏模组背面室外屏模组背面（显示板和驱动板为分离结构）（显示板和驱动板为整体结构）大型室外全彩屏所用箱体通常由若干个模组+机箱+风扇+电源组成4、LED显示屏屏体：将单元板/模组/箱体按一定方式拼接在一起，加上控制卡/控制系统、电源和框架等就构成为LED显示屏。
室内屏：显示单元板+控制卡+电源+铝型框架室外屏：显示模组+控制卡+电源+铝型框架全彩屏：显示箱体+控制系统+计算机+通讯网络+架体等组成5、点距：就是2个像素点之间的距离。
主要是取决于观看者的距离。
通常点距的概念用于室外屏，有P6、P7.62、P8、P10、P12、P16、P20等，以毫米mm为单位。
室外屏观看距离一般在30米内，采用不大于P16（16mm）的模组。
点距越密，显示出来的字笔画越细腻，单位面积像素点越多，显示屏成本越贵。
6、扫描方式：通常对于室外屏模组还有一个扫描方式的问题。
扫描方式决定了模组之间连接的形式，扫描方式有1/16、1/8、1/4、1/2、静态这几种。
因为LED显示屏是逐行刷新显示的，扫描方式也就决定了显示刷新的方式，如1/16就是每次刷新1行，16行为一个扫描周期，需ABCD四个信号控制；1/8就是每次刷新1行，8行为一个扫描周期，需ABC三个信号控制；其它依次类推。
如果采用相同的LED灯，1/16扫的亮度要比1/8低，静态（1/1）的亮度是最高的。
户内的屏一般采用1/16扫，户外和半户外的一般采用1/16或者1/8。
对于放置在屏经常受到猛烈阳光照射的环境，就最好用1/4扫描。
扫描方式走线描述图示1/16（十六分之16.0：直行走线，一路数据带16行。
一）扫描1/8（八分之一）8.0：直行走线，一路数据带8行。
扫描8.1：上蛇行，一路数据带16行，8行折列。
8.2：下蛇行，一路数据带16行，8行折列。
1/4（四分之一）扫描4.0：直行走线，一路数据带4行。
4.1：上蛇行，一路数据带16行，8行折列。
4.2：下蛇行，一路数据带16行，8行折列。
4.3：上蛇行，一路数据带8行，8行折列。
4.4：下蛇行，一路数据带8行，8行折列。
四．LED显示屏的两种常规组装方式1、框架结构在屏幕较小时，是在工厂组装成整屏；屏幕较大时，按单元板发货。
由工程人员在现场组装。
组装时，先将单元板和电源分别固定在板筋背条上，进而拼装成屏体。
2、箱体结构箱体与箱体之间采用秘密窃取的方法定位销定位、锁紧机构拉紧，都能使安装更加精密、准确，保证箱体上下、左右之间的LED间距在实际误差要求范围之内，从整体上保证了整个屏体的显示效果。
五．LED显示产品一些问题的解答1、LED显示屏模组规格计算方法：间距计算方法：每个像素点到另外一个像素点之间的距离，每个像素点可以是一颗LED灯如1R、两颗LED灯2R/1R1G、三颗LED灯2R1G长度和高度计算方法：点间距×点数=长/高如：P16长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝P10长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝屏体使用模组数：总面积÷模组长度÷模组高度=使用模组数如：10个平方的P16户外单色LED显示屏使用模组数等于：10平方米÷0.256米÷0.128米=305.17678≈305个更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数如：长5米、高2米的P16单色LED显示屏使用模组数：长使用模组数=5米÷0.256米=19.53125≈20个高使用模组数=2米÷0.128米=15.625≈16个使用模组总数目=20个×16个=320个2、是不是屏的亮度越来高越好呢？应该怎样决定屏的亮度？答：不是的，屏亮度越高，价格就越高。
亮度太高会刺眼，不舒适。
要根据环境的亮度来决定屏的亮度。
对于白天不需要日光灯照明的环境，我们建议采用半户外1/16扫的单元板就足够了。
如果是大马路，向西，周围没树，白天很亮，就用1/8扫。
3、点距这么多规格，那种好呢？越密越好？答：不是的，越密就越贵。
太稀疏的话，近距离看不清。
对于横幅来说，10 mm是比较合适的。
有的店面为了省钱，又想做个大的横幅，用点距30mm的单元板来做，可是马路好窄，对面行人看过来，字太大了，要停下来仔细看才知道是什么内容，效果适得其反。
4、显示屏寿命一般多长？答： LED是一种半导体器件，其寿命为10万小时。
LED显示屏的寿命取决于其所采用的LED灯的寿命和显示屏所用的电子元器件的寿命。
一般平均无故障时间应不低于1万小时。
八．LED显示屏显示原理下面是一个8x8的点阵LED结构从图上看，8X8 点阵共需要64 个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置高电平，某一列置低电平时，则相应的二极管就亮。
将许多这样的模块组合在一起，就是我们通常说的单元板/模组，而驱动其显示需要显示驱动电路和诸如单片机之类的智能控制芯片。
通常我们的单元板/模组是带有显示驱动电路的，我们还需要带有单片机的控制卡才能将我们所需要显示的文字/图形显示在屏幕上。
电路原理图示如下：无论文字还是图形都是由点阵组成的，比如我们常用的汉字，完整的点阵由16x16、32x32等等，每个点就是一个像素点。
将黑点处（点亮的像素点）定义为1，白点处（不亮的像素点）定义为0，就可以编写成能在单片机中保存的字型格式：{0xDF,0xFD,0xDF,0xFD,0x03,0xC0,0xDF,0xFD,0xDF,0xFD,0x01,0x80,0xDF,0xFD,0xEF,0xFB,0xFF,0xFF,0x7B,0xEF,0x7C,0x9F,0x77,0xF5,0x77,0xEB,0x7B,0xEB,0x5F,0xFF,0xBF,0xFF},{0x7F,0xFF,0x01,0xC0,0x7F,0xFF,0x03,0xE0,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0x07,0xF0,0xFF,0xFF,0x00,0x80,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0xF7,0xF7,0x07,0xF0,0xFF,0xFF},{0xBF,0xFF,0xBB,0xFD,0xBB,0xF3,0xBB,0xF7,0x01,0x80,0xDB,0xFF,0xDF,0xFF,0x1F,0xF8,0xFF,0xFF,0xAF,0xFB,0xAF,0xFB,0x77,0xFD,0xFB,0xFE,0x7D,0xF9,0x9E,0xC7,0xE7,0xEF},{0xFF,0xEF,0x81,0xEF,0xBD,0xEF,0xAD,0xEF,0xAD,0x80,0xAD,0xE7,0xAD,0xE7,0xAD,0xEB,0xFF,0xFF,0xAD,0xED,0xEF,0xED,0xD7,0xEE,0xB7,0xEF,0x3B,0xEF,0xBD,0xEB,0xFE,0xF7}这是16x16的点阵汉字，每个汉字32个字节。
比如我们要显示“恭喜发财”这4个字，首先：送出“恭喜发财”的各头2个字节0xDF 0xFD 0x7F 0xFF 0xBF 0xFF 0xFF 0xEF每个字节都是8位，这样一共送出了8x8=64位（列），送出这些位信号是通过DI信号端送出的（串行送出），在每送出1位时CLK信号端都要高低变换一次，称为串行移位，使得64位（列）的每一位都被移送到了74HC595的输入端口上。
