LED显示屏基础知识培训资料

led显示屏基础知识培训1. LED显示屏基础知识培训在当今数字化时代，LED显示屏已成为商业、娱乐和广告等领域中不可或缺的重要工具。

为了帮助大家更好地了解LED显示屏的基础知识，本文将为您介绍LED显示屏的定义、工作原理、常见类型以及安装维护等相关内容。

2. 定义LED是Light Emitting Diode（发光二极管）的缩写，它是一种能够将电能转化为可见光的半导体器件。

LED显示屏是通过将大量的LED排列组合而成的屏幕，用于显示文字、图像、视频等多媒体内容。

3. 工作原理LED显示屏的工作原理基于电、光和色彩的相互作用。

LED内部的半导体材料在电流的驱动下发出可见光，通过大量的LED灯珠的组合排列，可以形成文字、图像和视频等内容。

4. 常见类型4.1 室内LED显示屏室内LED显示屏通常用于商店、展览馆、会议厅等室内场所。

由于使用环境相对稳定，室内LED显示屏可以采用较小的像素间距，以获得更高的分辨率和更好的显示效果。

4.2 室外LED显示屏室外LED显示屏通常用于广场、体育场馆、交通枢纽等户外场所。

由于需要应对各种恶劣的天气条件，室外LED显示屏需要具备防水、防尘、抗阳光辐射等特性，以保证其正常工作。

4.3 单色LED显示屏单色LED显示屏仅能显示单色图片或文字，通常采用红色、绿色或黄色LED灯珠。

由于其简单的结构和低功耗特性，单色LED显示屏在一些简洁信息发布场景中应用广泛。

4.4 全彩LED显示屏全彩LED显示屏能够同时显示多种颜色的图像、文字和视频，通常由红、绿、蓝三种颜色的LED灯珠构成。

全彩LED显示屏以其丰富的色彩表现力，在广告、演唱会等场合中被广泛使用。

5. 安装维护安装LED显示屏时需根据实际情况确定安装方式，如悬挂、支撑或嵌入等。

同时需保证显示屏与电源供应稳定连接，并正确设置图像源以确保正常显示。

在维护方面，定期检查和清洁显示屏表面，确保通风散热良好，防止积尘；同时定期检查电源线路和信号连接，及时处理故障或损坏。

以下资料可供广大刚入行或想了解LED显示屏行业的朋友参考学习，该资料丛最基础易懂的LED器件到应用成品，细致讲解了LED显示屏的方方面面：一、管芯采用分析显示屏采用的晶片是CREE还是士兰（silan）的。

1、CREE：美国晶片，它稳定性好，抗静电强等，在户外显示屏使用中得到同行在适中价格得到一致认可，我公司采用纯绿管亮度达到（1500mcd以上，波长：522-527nm中提取）蓝管亮度（300mcd以上，波长：472-477nm 中提取）CREE管亮度最大与最小的比为1：1.2，日亚的是1：4，大了6倍之多，其它管芯，如台湾管亮度差则更大，另柯瑞管亮度平衡效果因亮度比差小而较其它管更好，CREE波长误差率为正负0.5nm，而日亚波长误差率为正负4nm，提高了1.6倍，其它台湾管波长误差率则超过正负4nm，大于1.6倍。

CREE采用单电极封装，反伪最好，无伪造假冒品，而国内市场上的日亚管在防伪上的力度不够，常有假货存在。

2、silan：杭州silan晶片杭州士兰公司分割，他的亮度高，稳定性相对也好，在行业厂家中户外显示屏中得到大部分使用。

我公司采用纯绿管亮度达到2000mcd以上，波长523-528中提取，蓝管亮度达到350mcd 以上，波长：622-627中提取。

3、台湾光磊、国联、厦门三安红管，在全彩显示屏中应用最为广泛，红管亮度650mcd以上，波长：622—627中提取4、我公司生产显示屏主波长在5个纳米范围内，晶片大小13mil或14mil 以上的；密封箱体防水性能IP65、灰度等级256级（8-BITC技术）、平整度小于1毫米，白平衡达到6500CD、换帧频率每秒60赫兹以上，刷新频率每秒480赫兹、以上主要性能均达到行业标准C级5、显示屏（户外全彩LED显示屏都是静态扫描的，全彩屏亮度每平米达到5500CD以上，户外单双色的是1/4扫描，每平米亮度在3500CD以上；室内全彩屏一般1/8扫描，亮度在1000CD以上，室内单双色是1/16扫描，每平米的亮度在150CD以上）扫描都可以做成静态扫描的，亮度可以增加，每平米多加800元以上。

《LED显示屏培训资料》xx年xx月xx日CATALOGUE目录•LED显示屏基础知识•LED显示屏控制系统•LED显示屏显示效果优化•LED显示屏驱动与控制程序设计•LED显示屏的应用场景与发展趋势01LED显示屏基础知识LED显示屏是一种以LED灯为显示元件，通过控制电路将信息转换为动态的、可远程操作的电子显示装置。

定义LED显示屏按照不同的分类标准，可以有多种分类方式，如室内外、单色全彩、小间距等。

分类LED显示屏的定义与分类基本结构LED显示屏主要由显示面板、控制系统、电源等几大部分组成，其中显示面板由LED灯组成的像素点阵构成。

组件LED显示屏的组件包括LED灯、驱动电路、控制卡、边框、电源等。

LED显示屏的基本结构与组件常见故障LED显示屏的常见故障包括整屏不亮、局部不亮、花屏等。

维护LED显示屏的维护包括定期检查电源线、控制卡、LED灯等部件，及时更换损坏的部件，保持显示屏的清洁等。

LED显示屏的常见故障及维护02LED显示屏控制系统LED显示屏控制系统通常由主控制器、显示控制器、数据传输模块、信号处理模块等组成。

主控制器主要负责接收并处理各种输入信号，如计算机信号、视频信号等，并控制显示控制器实现LED显示屏的显示。

显示控制器负责将主控制器送来的数据通过驱动LED灯珠的方式显示出来，同时对LED灯珠进行恒流控制，保证显示效果。

数据传输模块负责将主控制器送来的数据进行传输，一般采用串口、并口、网口等方式进行传输。

信号处理模块负责对输入信号进行处理，如转换格式、放大信号等，以保证LED显示屏能够正确显示。

LED显示屏控制系统的基本组成与功能LED显示屏控制系统的操作与调试调试LED显示屏控制系统前需要先进行硬件连接检查，确保连接正确且各部件之间的连接牢固可靠。

调试过程中需要调整LED显示屏的显示效果，包括亮度、对比度、色彩等参数，以确保显示效果符合要求。

在调试过程中需要关注LED显示屏的稳定性和可靠性，以及是否存在故障或隐患。

LED显示屏产品基础知识培训LED显示屏产品基础知识培训随着科技的不断发展，LED显示屏作为一种新的显示技术，已经逐渐成为广告、展示、娱乐等领域的重要产品。

在这个领域从事相关工作的人员，需要了解LED显示屏的基础知识。

本文将针对这些知识进行详细解释，以供读者参考。

一、LED显示屏的基本构成LED显示屏由多个LED模块组成，这些模块通过数据和电源线连接，然后被固定在一个方形的铝制结构上，以构成一个完整的LED显示屏系统。

1. LED模块：单元板组合起来形成LED显示屏，这些单元板就是LED模块。

LED模块是由若干个LED单元板和LED的控制电路板组成，是完成显示屏显示任务的基础。

2. 控制系统：LED单元板、电源、控制器等综合一体，由电脑控制，具有对屏幕内容的独立控制能力。

3. 脚手架：支撑整个显示屏的金属架子，可根据现场情况，设计出合适尺寸的脚手架。

二、LED显示屏灯珠的选择LED显示屏的基础是LED灯珠，通过LED灯珠的选择与组合形成的LED模块，构成整张显示屏。

在选择LED灯珠时，需要考虑以下几个因素：1. 亮度：LED灯珠的亮度是选择时的最重要的因素之一，决定了整个显示屏的亮度和清晰度。

2. 灯珠色彩：LED灯珠的色温和光线的纯度是影响色彩还原度的更重要因素。

高品质的LED灯珠，需要确保色温和光线的纯度，才能够保证整个显示屏的色彩还原效果。

3. 可靠性：LED灯珠的可靠性是非常重要的，影响整个显示屏的正常工作时间和寿命。

在LED灯珠的选择过程中，需要确保其可靠性，以此来保障整个显示屏的长期可靠性和稳定性。

三、LED显示屏的分辨率显示屏的分辨率是指显示屏中横向像素和纵向像素的数量，通常用像素单位来衡量。

在LED显示屏的分辨率中，像素不仅仅是单独的一点，而是由多个LED灯珠组成的。

如在LED显示屏中，一个像素又可以由1个、2个、3个、4个、8个甚至更多个的LED灯珠构成。

在LED显示屏的分辨率选择过程中，需要考虑以下几个因素：1. 显示屏大小：屏幕尺寸越大，需要的分辨率也就越高。

L E D显示屏知识大全室外LED显示屏室外LED显示屏在室外环境下使用，此类显示屏亮度高、混色距离远、单基色LED显示屏单基色LED显示屏由一种颜色的LED灯组成，仅可显示单一颜色，如一．LED显示屏的分类分类方式品种说明室内LED显示屏室内LED显示屏在室内环境下使用，此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看。

使用环境防护等级高、防水和抗紫外线能力强，适合远距离观看。

红色、绿色、橙色等。

显示颜色双基色LED显示屏双基色LED显示屏由红色和绿色LED灯组成，256级灰度的双基色显示屏可显示65,536种颜色（双色屏可显示红、绿、黄3种颜色）。

全彩色LED显示屏全彩色 LED 显示屏由红色、绿色和蓝色 LED 灯组成，可显示白平衡和 16,777,216 种颜色。

图文LED显示屏(异步屏)图文LED显示屏可显示文字文本、图形图片等信息内容。

可联网脱机显示。

显示功能视频LED显示屏(同步屏)视频LED显示屏可实时、同步地显示各种信息，如二维或三维动画、录像、电视、影碟以及现场实况等多种视频信息内容。

二．LED显示屏的基本构成1、异步屏：12、同步屏：三．LED显示屏涉及的名词概念1、像素：是LED显示屏的最小成像单元。

俗称“点”或“像素点”。

上图所示由2红2绿组成1个显示像素点2、显示模块：由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。

・室内屏用的是8x8的显示模块，即每个显示模块有64个像素2・室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。

如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点3、显示模组：由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元。

简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。

室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。

LED显示屏基本知识及计算方法一、LED显示屏基础知识2二、LED显示屏的分类4三、怎样选购LED全彩显示屏的规格5四、LED显示屏各项参数的概念7五、控制 LED 亮度的方法：10六、LED屏的各种计算方法：11七、LED显示屏常用安装方式15八、LED显示屏的控制系统16九、LED显示屏大小的计算方式17一、LED显示屏基础知识1.LED及LED显示屏1)什么是LED在某些半导体材料的 PN 结中，注入的少数载流子及多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。

PN 结加反向电压，少数载流子难以注入，故不发光。

这种利用注入式电致发光原理制作的二极管叫发光二极管，通称 LED (全拼：light emitting diode)。

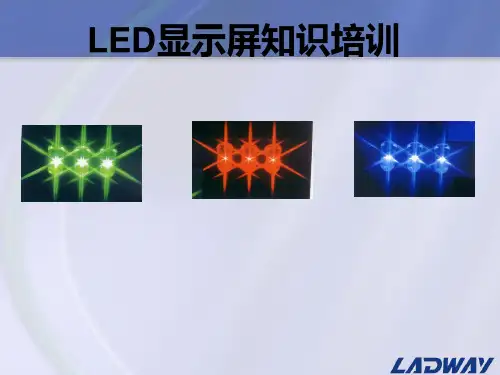

LED 的发光颜色和发光效率及制作 LED 的材料和工艺有关，目前广泛使用的有红、绿、蓝(R、G、B)三种。

由于 LED 工作电压低（仅 1.5-3V ），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10万小时），所以在大型的显示设备中，目前尚无其他的显示方式及 LED 显示方式匹敌。

把红色和绿色的 LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种 LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。

制作室内 LED 显示屏的象素尺寸一般是 2-10 毫米，常常采用把几种能产生不同基色的 LED 管芯封装成一体，室外 LED显示屏的象素尺寸多为 12-26 毫米，每个象素由若干个各种单色 LED 组成，常见的成品称象素筒，双色象素筒一般由 3 红 2 绿组成，三色象素筒用 2 红 1 绿 1 兰组成。

无论用 LED 制作单色、双色或三色屏，欲显示图象需要构成象素的每个 LED 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。

灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。

显示屏培训资料显示屏简介显示屏，是由点阵组成，通过绿色或红色灯管的亮灭来显示文字，图片，动画，视频。

内容可以随时更换，各部分组件都是模块化结构的显示器件。

通常由显示模块，控制系统与电源系统组成。

显示屏的分类1.按颜色基色分①单色显示屏：由单基色组成，只能显示单一颜色。

例如:室内Φ单红，室外单红。

②双基色显示屏：由红，绿两基色组成，能显示红，绿，黄三种颜色。

例如：室内Φ，双色室外双色。

③全彩色显示屏：由红，绿，蓝三基色组成，能显示自然界全部彩色。

例如：室内表贴全彩，室外全彩。

2.按使用场合分①室内显示屏：一般发光点较小，常用规格Φ，Φ，Φ。

显示面积一般在几平米至几十平米。

②室外显示屏：高亮度，常用规格。

可在阳光直射下工作，具有防水功能，一般几十至几百平米。

3.按发光管点直径和点间距分有Φ，Φ，Φ，，，，，，等显示屏的常用术语1.像素模块排列成矩阵，预制成标准大小模块。

室内显示屏常用的*点阵模块，户外显示屏用的象素模块因为其每一象素由两只以上管束组成，故又称其为集管束模块。

2.像素与像素直径显示屏中每一个可被单独控制的发光单元(点)称为象素(或象元)。

象素直径∮是指每一象素的直径，单位是毫米。

Φ是指直径是的发光单元。

3.点间距和像素密度显示屏的两两象素的中心距或点间距( ),单位面积内象素的数量称为象素密度。

点间距越小，象素密度越高，信息容量越多，适合观看的距离越近。

点间距越大，象素密度越低，信息容量越少，适合观看的距离越远。

显示屏常用单元板尺寸显示屏的控制方式1.异步控制方式脱机控制，在电脑上将编辑好的内容发送到异步卡中。

由异步卡控制显示。

在编辑完显示内容后，电脑的开关与屏的显示没有任何关系。

一般面积较小的室内单双色，室外单双色条屏用异步卡控制。

屏体到电脑的距离，米以内用网线，米以外用光纤．同步卡控制方式联机控制，将电脑显示屏上显示的内容发送到显示屏上去。

显示屏上和电脑显示屏上显示的内容同步。

此时如果关闭电脑，屏将没有任何显示。
