LED显示屏应用基础知识(一)

led显示屏基础知识培训1. LED显示屏基础知识培训在当今数字化时代，LED显示屏已成为商业、娱乐和广告等领域中不可或缺的重要工具。

为了帮助大家更好地了解LED显示屏的基础知识，本文将为您介绍LED显示屏的定义、工作原理、常见类型以及安装维护等相关内容。

2. 定义LED是Light Emitting Diode（发光二极管）的缩写，它是一种能够将电能转化为可见光的半导体器件。

LED显示屏是通过将大量的LED排列组合而成的屏幕，用于显示文字、图像、视频等多媒体内容。

3. 工作原理LED显示屏的工作原理基于电、光和色彩的相互作用。

LED内部的半导体材料在电流的驱动下发出可见光，通过大量的LED灯珠的组合排列，可以形成文字、图像和视频等内容。

4. 常见类型4.1 室内LED显示屏室内LED显示屏通常用于商店、展览馆、会议厅等室内场所。

由于使用环境相对稳定，室内LED显示屏可以采用较小的像素间距，以获得更高的分辨率和更好的显示效果。

4.2 室外LED显示屏室外LED显示屏通常用于广场、体育场馆、交通枢纽等户外场所。

由于需要应对各种恶劣的天气条件，室外LED显示屏需要具备防水、防尘、抗阳光辐射等特性，以保证其正常工作。

4.3 单色LED显示屏单色LED显示屏仅能显示单色图片或文字，通常采用红色、绿色或黄色LED灯珠。

由于其简单的结构和低功耗特性，单色LED显示屏在一些简洁信息发布场景中应用广泛。

4.4 全彩LED显示屏全彩LED显示屏能够同时显示多种颜色的图像、文字和视频，通常由红、绿、蓝三种颜色的LED灯珠构成。

全彩LED显示屏以其丰富的色彩表现力，在广告、演唱会等场合中被广泛使用。

5. 安装维护安装LED显示屏时需根据实际情况确定安装方式，如悬挂、支撑或嵌入等。

同时需保证显示屏与电源供应稳定连接，并正确设置图像源以确保正常显示。

在维护方面，定期检查和清洁显示屏表面，确保通风散热良好，防止积尘；同时定期检查电源线路和信号连接，及时处理故障或损坏。

LED显示屏产品基础知识培训LED显示屏产品基础知识培训随着科技的不断发展，LED显示屏作为一种新的显示技术，已经逐渐成为广告、展示、娱乐等领域的重要产品。

在这个领域从事相关工作的人员，需要了解LED显示屏的基础知识。

本文将针对这些知识进行详细解释，以供读者参考。

一、LED显示屏的基本构成LED显示屏由多个LED模块组成，这些模块通过数据和电源线连接，然后被固定在一个方形的铝制结构上，以构成一个完整的LED显示屏系统。

1. LED模块：单元板组合起来形成LED显示屏，这些单元板就是LED模块。

LED模块是由若干个LED单元板和LED的控制电路板组成，是完成显示屏显示任务的基础。

2. 控制系统：LED单元板、电源、控制器等综合一体，由电脑控制，具有对屏幕内容的独立控制能力。

3. 脚手架：支撑整个显示屏的金属架子，可根据现场情况，设计出合适尺寸的脚手架。

二、LED显示屏灯珠的选择LED显示屏的基础是LED灯珠，通过LED灯珠的选择与组合形成的LED模块，构成整张显示屏。

在选择LED灯珠时，需要考虑以下几个因素：1. 亮度：LED灯珠的亮度是选择时的最重要的因素之一，决定了整个显示屏的亮度和清晰度。

2. 灯珠色彩：LED灯珠的色温和光线的纯度是影响色彩还原度的更重要因素。

高品质的LED灯珠，需要确保色温和光线的纯度，才能够保证整个显示屏的色彩还原效果。

3. 可靠性：LED灯珠的可靠性是非常重要的，影响整个显示屏的正常工作时间和寿命。

在LED灯珠的选择过程中，需要确保其可靠性，以此来保障整个显示屏的长期可靠性和稳定性。

三、LED显示屏的分辨率显示屏的分辨率是指显示屏中横向像素和纵向像素的数量，通常用像素单位来衡量。

在LED显示屏的分辨率中，像素不仅仅是单独的一点，而是由多个LED灯珠组成的。

如在LED显示屏中，一个像素又可以由1个、2个、3个、4个、8个甚至更多个的LED灯珠构成。

在LED显示屏的分辨率选择过程中，需要考虑以下几个因素：1. 显示屏大小：屏幕尺寸越大，需要的分辨率也就越高。

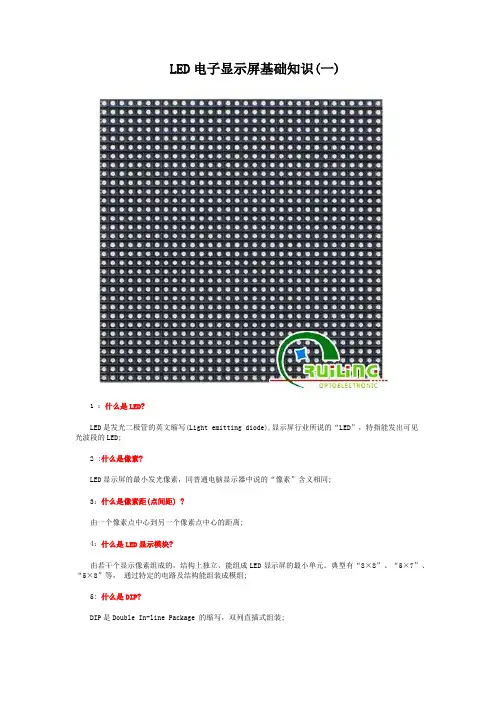

LED电子显示屏基础知识(一)1 ：什么是LED?LED是发光二极管的英文缩写(Light emitting diode),显示屏行业所说的“LED”，特指能发出可见光波段的LED;2 :什么是像素?LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同;3：什么是像素距(点间距) ?由一个像素点中心到另一个像素点中心的距离;4：什么是LED显示模块?由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。

典型有“8×8”、“5×7”、“5×8”等，通过特定的电路及结构能组装成模组;5: 什么是DIP?DIP是Double In-line Package 的缩写，双列直插式组装;6: 什么是SMT?什么是SMD?SMT就是表面组装技术(Surface Mounted Technology的缩写)，是目前电子组装行业里最流行的一种技术和工艺; SMD是表面组装器件(Surface mounted device 的缩写);7:什么是LED显示模组?由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元;8：什么是LED显示屏?通过一定的控制方式，由LED器件阵列组成的显示屏幕;9：什么是插灯模组? 优点和缺点是什么?是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺做成的模组就是插灯模组;优点是视角大，亮度高，散热好;缺点是像素密度小;10：什么是表贴模组?优点和缺点是什么?表贴也叫做SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB板，由这种工艺做成的模组叫做表贴模组;优点是：视角大,显示图象柔和，像素密度大，适合室内观看;缺点是亮度不够高，灯管自身散热不够好;。

一、LED显示屏销售基本手册1、LED管及基础知识1．1 LED的英文全称及特点？答：LED的英文全称是（Light Emitting Diode）;中文译为发光二极管。

LED 工作电压低（仅 1.5V -3V），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10 万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED 显示方式匹敌。

1．2 LED管常见的颜色是什么？答：LED管常见的颜色是红、绿、兰、橙、白。

1．3 通过LED管的电流，我们一般设置为多少？答：通过LED管的电流，我们一般设置为18mA，如果电流低于13mA，则LED 管工作得非常安全。

1．4 LED管的7大基本参数？答：LED管的7大基本参数是：厂家、芯片大小、波长、亮度、角度、封装、支架1．5 我们常见的几种封装形式？答：我们常见的几种封装形式有a：方型管（：用于户内亚表贴屏）b：椭圆管Φ5：（546：用于户外大屏）Φ3：（346：用于半户外或户外大屏）；c：圆型管：（用于灯光等，也分为Φ3、Φ5管）1．6 目前世界上常见的芯片生产厂家？答：世界上常见的芯片生产厂家有日本的日亚，美国的CREE，台湾的璨圆、广稼、泰谷、晶元、光磊、士兰。

其中生产兰、绿芯片厂家：日亚、 CREE、璨圆、广稼、泰谷；红色芯片以晶元生产较多。

1．7 发光芯片的规格？答：目前发光芯片的规格有：9μm、12μm、13μm、 14μm、15μm。

截面积户内有103μm2，户外：140μm2。

芯片的面积越大，抗静电和抗电流的冲击能力就越大，但价格越贵。

1．8 LED支架?答：LED支架从材料上区分有铁支架和铜支架二种；从LED灯的发光形式上区分有带碗和不带碗的二种，带碗的发光较集中有角度但亮度较高，不带碗的亮光发散，光线柔和但亮度不高。

1．9 LED管的的波长？答：我们这里指的波长是正波长，红：625±2.5nm，绿：525±2.5nm，兰：470±2.5nm。

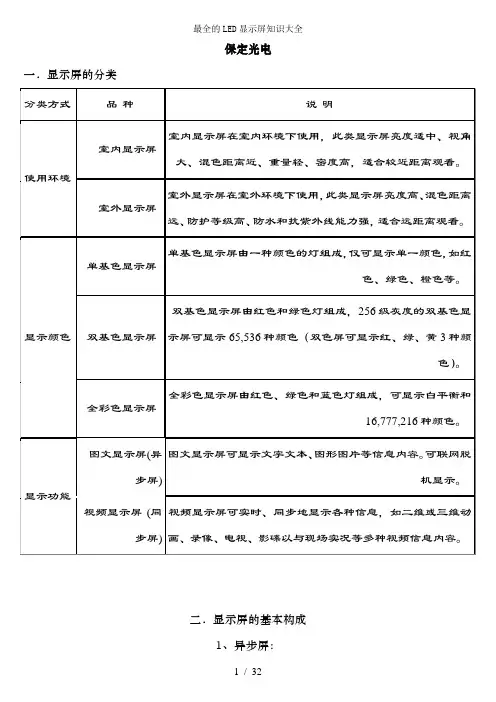

保定光电一．显示屏的分类二．显示屏的基本构成1、异步屏：2、同步屏：三．显示屏涉与的名词概念1、像素：是显示屏的最小成像单元。

俗称“点”或“像素点”。

上图所示由2红2绿组成1个显示像素点2、显示模块：由若干个显示像素组成的，结构上独立的组成显示屏的最小单元。

· 室内屏用的是8x8的显示模块，即每个显示模块有64个像素· 室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。

如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点3、显示模组：由电路与安装结构确定的并具有显示功能的组成显示屏的独立单元。

简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。

室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。

· 室内屏单元板通常有64x32（64列32行、由32个模块组成）、64x16（64列16行、由16个模块组成）等。

下图是一个64x16的单元板：室内屏单元板正面室内屏单元板背面· 室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种上图为16x8(2红)的室外屏模组。

加了防水结构用于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们可以看到区别。

面板、后壳其实是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或磁柱，使模块便于组装。

模块的前面灌有显示屏专用的防水胶。

室外屏模块正面室外屏模组背面室外屏模组背面（显示板和驱动板为分离结构）（显示板和驱动板为整体结构）大型室外全彩屏所用箱体通常由若干个模组+机箱+风扇+电源组成4、显示屏屏体：将单元板/模组/箱体按一定方式拼接在一起，加上控制卡/控制系统、电源和框架等就构成为显示屏。

LED显示屏需要掌握的常识性知识：1．显示屏的尺寸设计在设计屏体大小时,有三个重要的因素:(1) 显示内容的需要；(2) 场地空间条件；(3) 显示屏单元模板尺寸（室内屏）或象素大小（户外屏）。

2．耗电与电源要求显示屏的耗电量分为平均耗电量和最大耗电量。

平均耗电量又称工作电量，是平时实际耗电量。

最大耗电量是启动时或全亮等极端情况时的耗电量，最大耗电量是交流电供电（线径，开关等）必须考虑的要素。

平均耗电量一般为最大耗电量的1/3。

显示屏属大型精密电子设备，为了安全使用及可×工作，其AC220V 电源输入端或与其相连计算机的AC220V 电源输入端必须接地。

注：计算机的AC220V 电源输入接地端已与计算机机壳相连。

3．户外屏应考虑的问题户外屏的主要问题如下:（1）显示屏安装在户外，经常日晒雨淋，风吹尘盖，工作环境恶劣。

电子设备被淋湿或严重受潮会引起短路甚至起火，引发故障甚至火灾，造成损失；（2）显示屏可能会受到雷电引起的强电强磁袭击；（3）环境温度变化极大。

显示屏工作时本身就要产生一定的热量，如果环境温度过高而散热又不良，集成电路可能工作不正常，甚至被烧毁，从而使显示系统无法正常工作；（4）受众面宽，视距要求远、视野要求广；环境光变化大，特别是可能受到阳光直射。

针对以上特殊要求，户外显示屏必须做到：（1）屏体及屏体与建筑的结合部必须严格防水防漏；屏体要有良好的排水措施，一旦发生积水能顺利排放；（2）在显示屏及建筑物上安装避雷装置。

显示屏主体和外壳保持良好接地，接地电阻小于3 欧姆，使雷电引起的大电流及时泄放；（3）安装通风设备降温，使屏体内部温度在-10℃～40℃之间。

屏体背后上方安装轴流风机，排出热量；（4）选用工作温度在-40℃～80℃之间的工业级集成电路芯片，防止冬季温度过低使显示屏不能启动。

；（5）为了保证在环境光强烈的情况下远距离可视，必须选用超高亮度发光二极管；（6）显示介质选用新型广视角管，视角宽阔，色彩纯正，一致协调,寿命超过10万小时。

入门知识第一、显示屏的概念显示屏〔〕：就是，发光二极管的英文缩写，简称。

它是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由很多个通常是红色的小灯组成，靠灯的亮灭来显示字符。

用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。

显示屏分为图文显示屏和视频显示屏，均由矩阵块组成。

图文显示屏可与计算机同步显示汉字、英文文本和图形；视频显示屏采用微型计算机进展控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、节目以及现场实况。

显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于金融、税务、工商、邮电、体育、广告、厂矿企业、交通运输、教育系统、车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。

显示屏可以显示变化的数字、文字、图形图像；不仅可以用于室内环境还可以用于室外环境，具有投影仪、电视墙、液晶显示屏无法比较的优点。

之所以受到广泛重视而得到迅速开展，是与它本身所具有的优点分不开的。

这些优点概括起来是：亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定。

的开展前景极为广阔，目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向开展。

1970年代最早的、同质结红、黄、绿色低发光效率的已开场应用于指示灯、数字和文字显示。

从此开场进入多种应用领域，包括宇航、飞机、汽车、工业应用、通信、消费类产品等，普及国民经济各部门和千家万户。

到1996年在全世界的销售额已到达几十亿美元。

尽管多年以来一直受到颜色和发光效率的限制，但由于和具有长寿命、高可靠性,工作电流小、可与、数字电路兼容等许多优点因而却一直受到使用者的青眯。

最近十年，高亮度化、全色化一直是材料和器件工艺技术研究的前沿课题。

超高亮度(是指发光强度到达或超过100的，又称坎德拉(级。

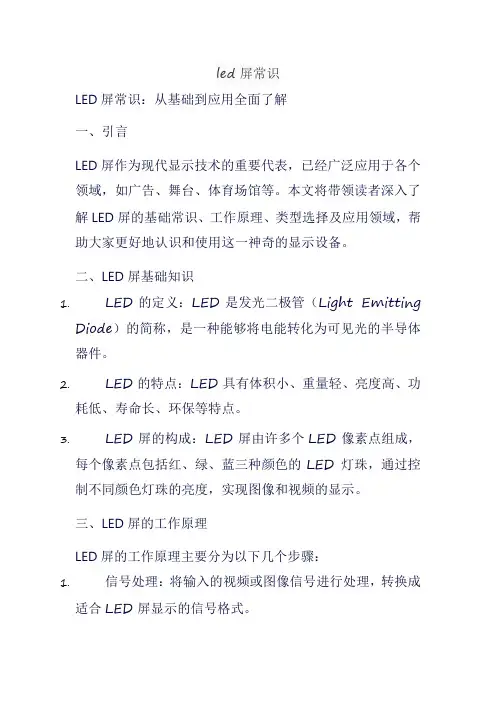

led屏常识LED屏常识：从基础到应用全面了解一、引言LED屏作为现代显示技术的重要代表，已经广泛应用于各个领域，如广告、舞台、体育场馆等。

本文将带领读者深入了解LED屏的基础常识、工作原理、类型选择及应用领域，帮助大家更好地认识和使用这一神奇的显示设备。

二、LED屏基础知识1.LED的定义：LED是发光二极管（Light Emitting Diode）的简称，是一种能够将电能转化为可见光的半导体器件。

2.LED的特点：LED具有体积小、重量轻、亮度高、功耗低、寿命长、环保等特点。

3.LED屏的构成：LED屏由许多个LED像素点组成，每个像素点包括红、绿、蓝三种颜色的LED灯珠，通过控制不同颜色灯珠的亮度，实现图像和视频的显示。

三、LED屏的工作原理LED屏的工作原理主要分为以下几个步骤：1.信号处理：将输入的视频或图像信号进行处理，转换成适合LED屏显示的信号格式。

2.驱动控制：通过驱动电路控制每个LED灯珠的亮度，实现图像的显示。

这个过程需要考虑到像素点之间的亮度差异和色彩均匀性。

3.显示输出：经过驱动控制后，LED屏上的像素点按照预设的图像或视频进行显示。

四、LED屏的类型选择根据使用场景和需求，LED屏可以分为以下几种类型：1.户外广告屏：具有高亮度、防水防晒等特点，适用于户外广告牌、大型商场等场所。

2.舞台租赁屏：具有轻便、易拆卸等特点，适用于演唱会、会议等临时搭建的舞台。

3.体育场馆屏：具有高刷新率、高分辨率等特点，适用于体育赛事直播等场所，保证观众获得清晰流畅的视觉体验。

4.家庭和商业显示屏：具有多样化尺寸和分辨率，适用于家庭影院、商场导视等场景，提供丰富的视觉信息。

五、LED屏的应用领域1.广告行业：LED屏作为广告载体，具有吸引力强、传播效果好等特点，广泛应用于户外广告牌、商业街区等场所。

2.舞台表演：LED屏可以为舞台表演提供丰富的背景画面和视频效果，增强表演的艺术感染力。

3.体育赛事：LED屏在体育场馆的应用，可以让观众更清晰地观看比赛直播和精彩回放，提升观赛体验。

LED显示屏基本知识及计算方法一、LED显示屏基础知识2二、LED显示屏的分类4三、怎样选购LED全彩显示屏的规格5四、LED显示屏各项参数的概念7五、控制 LED 亮度的方法：10六、LED屏的各种计算方法：11七、LED显示屏常用安装方式15八、LED显示屏的控制系统16九、LED显示屏大小的计算方式17一、LED显示屏基础知识1.LED及LED显示屏1)什么是LED在某些半导体材料的 PN 结中，注入的少数载流子及多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。

PN 结加反向电压，少数载流子难以注入，故不发光。

这种利用注入式电致发光原理制作的二极管叫发光二极管，通称 LED (全拼：light emitting diode)。

LED 的发光颜色和发光效率及制作 LED 的材料和工艺有关，目前广泛使用的有红、绿、蓝(R、G、B)三种。

由于 LED 工作电压低（仅 1.5-3V ），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10万小时），所以在大型的显示设备中，目前尚无其他的显示方式及 LED 显示方式匹敌。

把红色和绿色的 LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种 LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。

制作室内 LED 显示屏的象素尺寸一般是 2-10 毫米，常常采用把几种能产生不同基色的 LED 管芯封装成一体，室外 LED显示屏的象素尺寸多为 12-26 毫米，每个象素由若干个各种单色 LED 组成，常见的成品称象素筒，双色象素筒一般由 3 红 2 绿组成，三色象素筒用 2 红 1 绿 1 兰组成。

无论用 LED 制作单色、双色或三色屏，欲显示图象需要构成象素的每个 LED 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。

灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。

LED显示屏知识完整教程LED显示屏，一种以LED为发光原理，通过电路控制和时间分组技术把在某一特定时间点内的一些排列好的像素点一块一块发光，从而形成某种图案和文字。

它不仅广泛应用于广告、展览、演出、舞台背景、大型商场、体育场馆、银行、火车站、公路交通、机场、报刊亭、医院等公共场所，而且在军事、通讯、交通、文化等领域的应用越来越广泛。

在这篇文章中，我们将探讨LED显示屏的知识，包括LED显示屏组成元件、分类、特点及购买建议等方面。

一、LED显示屏组成元件1. LED 元件LED显示屏的核心组成部分是LED元件。

依据不同的应用场景和不同的视觉效果需求，LED元件的颜色、亮度、尺寸等参数都有所不同。

2. 外壳LED元件需要通过外壳来进行保护，并配合各种镜片进行光学设计。

3. 驱动IC驱动IC是LED显示屏控制台发送指令，实现LED元件对应的亮度、颜色等参数的改变。

4. 电源LED显示屏需要一个高质量的电源。

功率及配合控制器稳定性是衡量电源质量好坏的两个重要标准。

5. 控制系统LED显示屏采用数字信号和模拟信号进行信息传输，控制系统用于提供信号处理、解码和转换。

二、LED显示屏分类LED显示屏根据应用和使用场合的不同可以分为以下几类：1.室内SMD LED显示屏室内SMD LED显示屏主要应用于室内各种场所的展示和广告，适合对视觉效果要求和分辨率要求大的场合。

2.户外DIP LED显示屏户外DIP LED显示屏主要应用于室外当地环境比较恶劣的场合，如广告牌、凉亭、公园、购物中心。

适合对耐用性和防水等的要求。

3.户外SMD LED显示屏户外SMD LED显示屏主要应用于户外场所，如大型广场、车站、机场、高速公路等。

其视觉效果和分辨率达到室内SMD LED显示屏的水平，同时也满足户外的要求。

三、LED显示屏的特点1. 显示效果好LED显示屏的显示效果清晰明亮，同时色彩还原效果更好。

2. 低施工成本LED显示屏安装方便、布线简单，施工成本低。

LED显示屏培训教程欢迎参加LED显示屏培训教程。

本教程将向您介绍LED显示屏的基本知识、操作技巧和常见故障排除方法。

请您耐心阅读并按照教程实践，以便更好地掌握相关技能。

第一部分：LED显示屏的基本知识（300字）1. LED显示屏的原理：LED（Light Emitting Diode）即发光二极管，是一种通过半导体材料的电流作用发出可见光的器件。

LED显示屏通过将数百、数千个LED组合在一起，形成一个像素点矩阵，从而实现图像、文字等内容的显示。

2.LED显示屏的分类：根据颜色和形状的不同，LED显示屏可以分为单色、双色和全彩显示屏。

其中，单色显示屏只能显示一种颜色（通常为红色、绿色或蓝色），双色显示屏可以显示两种颜色的组合，而全彩显示屏则可以显示任意颜色的图像。

3.LED显示屏的分辨率：LED显示屏的分辨率是指显示屏上每英寸的像素数量，通常以水平像素数和垂直像素数的乘积来表示。

高分辨率的显示屏能够呈现更加清晰细腻的图像效果。

第二部分：LED显示屏的操作技巧（400字）1.LED显示屏的控制系统：大多数LED显示屏都配备了专门的控制系统，用于控制显示屏的亮度、颜色、频率等参数。

在操作显示屏之前，我们需要学会通过控制系统对其进行设置和调整。

第三部分：常见故障排除方法（500字）1.显示屏无法开机：首先检查电源是否连接正常，确保供电充足。

然后检查控制系统是否正确连接，并检查相关线路是否损坏。

最后，可以尝试重新启动显示屏的控制系统，看是否能够解决问题。

2.显示屏亮度不均匀：如果显示屏亮度分布不均匀，可以通过控制系统进行亮度调整。

如果无法通过控制系统解决问题，可能是由于LED灯管故障，需要更换灯管进行修复。

3.显示内容模糊：如果显示内容模糊，首先检查图像分辨率是否与显示屏分辨率匹配。

如果分辨率匹配，可能是由于数据传输问题导致，可以检查数据线路是否正常连接，或者尝试重新传输数据。

总结：通过本教程的学习，您应该对LED显示屏的基本知识有了一定的了解，并且能够熟练掌握LED显示屏的操作技巧和常见故障排除方法。

1、后面板信号端口图2、端口说明1）视频信号输入43000P支持8号不同格式信号输入，如下表：端口说明V133路制复合视频输入1路高清视频分量信号输入1路计算机模拟信号输入（）1路计算机数字信号输入（）1路数字高清信号输入（） 1 路数字视频信号输入（高清数字视频） 2）视频信号输出端口说明模拟信号输出，可连接本地显示器用做监视（在操作和设置43000P 时，强烈建议使用该端口）1 / 相同的两路（）数字信号输出，可外接或内置两张发送卡2// （）1 1 路数字视频信号环路输出3）其它端口信号232 串行通讯输入口，备用。

以太网通讯输入口，备用（选配）。

5V 可选择内置发送卡供电接口，备用。

开关右侧为内置两张发送卡示意图（如上图）。

三、前面板按键操作1、前面板按键示意图2、按键说明（操作模式）43000P 有20 个前面板按键，开机后这些按键均处在操作模式，其功能分别如下所述：1）输入信号选择按键说明V1、V2 、V3选择从V1、V2、V3、端口输入信号选择高清分量视频信号输入选择计算机模拟信号输入选择计算机数字信号输入选择数字高清信号输入选择数字视频信号输入（高清）当进行输入信号选择后，屏第1 行显示当前选择的输入信号源，如：“源：”。

屏第2 行显示当前输入信号源的状态。

2）输出亮度选择按键说明- 降低43000P 的输出图像亮度，最低至0+ 增加43000P屏的点间距和视距计算1．点间距计算方法：每个像素点到每一个相邻像素点之间的中心距离；每个像素点可以是一颗灯[如：10(1R]、两颗灯 [如：16(2R]、三颗灯[如：16(2R1G1B]16的点间距为：16; P20的点间距为：20; P12的点间距为：12...2．长度和高度计算方法：点间距×点数=长/高如：16长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝10长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝3．屏体使用模组数计算方法：总面积÷模组长度÷模组高度=使用模组数如：10个平方的16户外单色显示屏使用模组数等于：10平方米÷0.256米÷0.128米=305.17678≈305个更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数如：长5米、高2米的16单色显示屏使用模组数：长使用模组数=5米÷0.256米=19.53125≈20个高使用模组数=2米÷0.128米=15.625≈16个使用模组总数目=20个×16个=320个4．显示屏可视距离的计算方法：颜色混合距离三色混合成为单一颜色的距离：全彩屏视距=像素点间距(×500/1000最小的观看距离能显示平滑图像的距离：显示屏可视距离=像素点间距( ×1000/1000最合适的观看距离观看者能看到高度清晰画面的距离：显示屏最佳视距=像素点间距( × 3000/1000最远的观看距离：显示屏最远视距=屏幕高度（米）×30（倍）显示屏扫描方式的区别5．显示屏扫描方式计算方法：扫描方式：在一定的显示区域内，同时点亮的行数与整个区域行数的比例。
