17号车钩结构与原理介绍
车钩的基本原理是通过机械装置将车厢联挂在一起。
一般来说，17
号车钩由三个部分组成：主体、按钮和钩具。
主体部分是车厢前端装置的核心部件，它包括连接杆、钩头、挂耳等
结构。
主体部分的设计需要考虑联挂的牵引力、防撞性能和安全性能。
主
体通常由高强度钢材制成，以确保其强度和稳定性。
按钮是车钩的操控装置，用于控制车钩的运行和操作。
按钮通常位于
车厢的司机室或乘客车厢的中央位置，并通过电线连接到车钩的主体部分。
当车钩需要联挂或分离时，驾驶员或列车员可以按下按钮来控制车钩的操作。
钩具是车钩的关键部分，用于连接两个车厢。
钩具一般由合金钢材或
高强度钢材制成，以确保其强度和耐久性。
钩具通常包括一个主钩和一个
副钩，主要用于连接和固定车厢。
17号车钩的工作原理是通过按钮控制车钩的运动，并通过钩具将车
厢联挂在一起。
当需要联挂或分离车厢时，驾驶员或列车员按下按钮，控
制车钩的动作。
车钩的运动主要通过连接杆和钩头的连接来实现。
当按钮
被按下时，控制装置会向车钩发送信号，触发钩具的运动。
钩具会打开或
关闭，允许车厢的联挂或分离。
总之，17号车钩是中国铁路运输中关键的装置，用于联挂和分离车厢。
它是通过主体部分、按钮和钩具来实现的。
工作原理是通过按钮控制
车钩的运动，并通过钩具将车厢联挂在一起。
车钩的设计和安装需要考虑
牵引力、安全性和稳定性等因素。
1、细述13号车钩的三态作用？答：为了实现挂钩或摘钩，使车辆连接或分离，车钩具有以下三种位置，也就是车钩三态：锁闭位置——车钩的钩舌被钩锁铁挡住不能向外转开的位置，两个车辆连挂在一起时车钩就处在这种位置。
开锁位置——即钩锁铁被提起，钩舌只要受到拉力就可以向外转开的位置。
摘钩时，只要其中一个车钩处在开锁位置，就可以把两辆连挂在一起的车分开。
全开位置——即钩舌已经完全向外转开的位置。
当两车需要连挂时，只要其中一个车钩处在全开位置，与另一辆车钩碰撞后就可连挂。
2、铁路车辆连接装置由哪几部分组成？它们各起什么作用？答：车端连接装置主要包括车钩、缓冲器、风挡、车端阻尼装置、车端电气连接装置等。
车钩和缓冲器合称为车钩缓冲装置，是车端连接装置中起牵引连挂和缓冲冲击作用的主要部件；风挡而后车端阻尼装置仅在客车车辆上使用；车端电气连接装置是实现机车对车辆控制和满足列车机组人员联系的需要。
3、试述我国客货车常用车钩的类型及结构特征。
答：我国货车上采用的车钩类型有2号、13号、16、17号车钩，客车上采用1号、15号车钩。
随着列车运行速度的提高和牵引吨位的增加，对车钩的强度提出了更高的要求。
新造货车几乎全部采用13号或13A 型车钩，新造客车采用15C 型车钩。
13号车钩合理设计了各部件之间的间隙；在闭锁位置时，可使钩舌销不受或较少地分担作用力，从而更充分的发挥了车钩各种材料的承载能力，故车钩的强度较大。
15号车钩仅有下作用式，钩舌推铁为竖立式。
4、密接式车钩有哪几种结构形式，它与一般车钩有什么区别?答：柴田式密接式车钩 Scharenberg型密接式车钩 BSI-COMPACT型密接式车钩 MJGH-25T型密接式车钩密接式车钩能够在列车连挂和分解时，钩缓装置也能自动地实现列车空气管路的自动连接和分离；能够保证列车连挂的可靠性、运行的舒适性和可靠性。
5、缓冲器的主要性能参数是什么？如何确定缓冲器的容量？答：行程缓冲器受力后产生的最大变形量最大作用力缓冲器产生最大变形量时所对应的作用外力处压力缓冲器的静预压力能量吸收率缓冲器全压缩过程中，有一部分能量被阻尼所消耗，其所消耗部分的能量与缓冲器容量之比称为能量吸收率。
城轨车钩的组成一、引言城轨车钩是城市轨道交通系统中的重要部件，它连接着列车和电力供应系统，起到传递动力和电能的作用。
本文将介绍城轨车钩的组成及其各部分的作用。
二、城轨车钩的组成1. 车钩头车钩头是城轨车钩的重要组成部分，它连接着列车和电力供应系统。
车钩头通常由铜合金或铝合金制成，具有良好的导电性能和耐腐蚀性能。
2. 车钩体车钩体是城轨车钩的主体部分，它承载着列车牵引力和制动力，并传递给电力供应系统。
车钩体通常由高强度合金材料制成，具有良好的耐磨性和抗拉伸性能。
3. 钢丝绳钢丝绳是连接着列车和电力供应系统的关键部件，它承载着列车牵引力和制动力，并传递给电力供应系统。
钢丝绳通常由高强度合金材料制成，具有良好的耐磨性和抗拉伸性能。
4. 弹簧弹簧是城轨车钩的重要组成部分，它起到缓冲和减震的作用。
弹簧通常由高强度合金材料制成，具有良好的耐磨性和抗拉伸性能。
5. 电气接触器电气接触器是城轨车钩的关键部件，它连接着列车和电力供应系统，并传递电能。
电气接触器通常由铜合金或铝合金制成，具有良好的导电性能和耐腐蚀性能。
6. 防滑装置防滑装置是城轨车钩的安全保障部件，它可以有效地防止列车在运行过程中出现滑动或打滑现象。
防滑装置通常由橡胶、塑料等材料制成，具有良好的耐磨性和抗撕裂性能。
三、各部分的作用1. 车钩头车钩头连接着列车和电力供应系统，起到传递动力和电能的作用。
当列车行驶时，车钩头会受到牵引力和制动力的作用，因此必须具有足够的强度和耐磨性。
2. 车钩体车钩体承载着列车牵引力和制动力，并传递给电力供应系统。
车钩体必须具有足够的强度和耐磨性，以保证列车的安全运行。
3. 钢丝绳钢丝绳连接着列车和电力供应系统，承载着列车牵引力和制动力，并传递给电力供应系统。
钢丝绳必须具有足够的强度和耐磨性，以保证列车的安全运行。
4. 弹簧弹簧起到缓冲和减震的作用，可以有效地减少列车在运行过程中受到的冲击和振动。
弹簧必须具有足够的弹性和耐久性，以保证其长期稳定地工作。

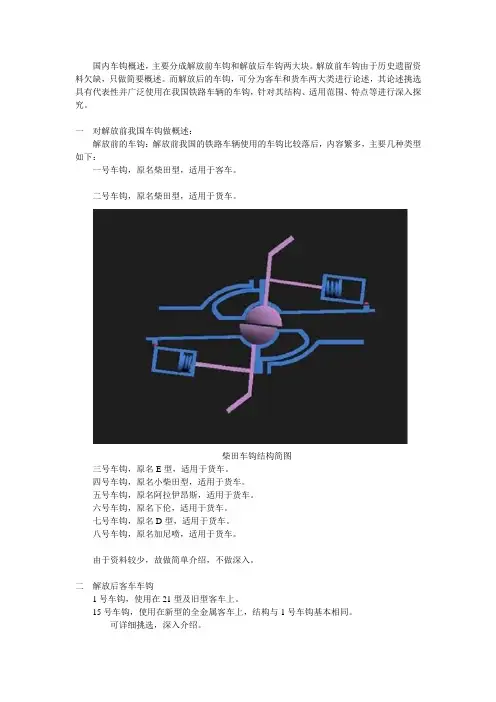

国内车钩概述，主要分成解放前车钩和解放后车钩两大块。
解放前车钩由于历史遗留资料欠缺，只做简要概述。
而解放后的车钩，可分为客车和货车两大类进行论述，其论述挑选具有代表性并广泛使用在我国铁路车辆的车钩，针对其结构、适用范围、特点等进行深入探究。
一对解放前我国车钩做概述：
解放前的车钩：解放前我国的铁路车辆使用的车钩比较落后，内容繁多，主要几种类型如下：
一号车钩，原名柴田型，适用于客车。
二号车钩，原名柴田型，适用于货车。
柴田车钩结构简图
三号车钩，原名E型，适用于货车。
四号车钩，原名小柴田型，适用于货车。
五号车钩，原名阿拉伊昂斯，适用于货车。
六号车钩，原名下伦，适用于货车。
七号车钩，原名D型，适用于货车。
八号车钩，原名加尼喷，适用于货车。
由于资料较少，故做简单介绍，不做深入。
二解放后客车车钩
1号车钩，使用在21型及旧型客车上。
15号车钩，使用在新型的全金属客车上，结构与1号车钩基本相同。
可详细挑选，深入介绍。
三解放后货车车钩
货车车钩根据开启方式不同，可分上作用式和下作用式。
2号车钩，我国铁路货车上使用的多数为2号车钩。
13号车钩，车钩的强度较大，适合大吨位货车使用。
4号车钩，使用在载重量较小的货车及守车上。
可详细挑选，深入介绍。
13型车钩1. 简介13型车钩是一种用于连接列车车厢的关键部件。
它通常由钢铁制成，具有强大的承载力和耐久性。
13型车钩是铁路运输中必不可少的组成部分，它确保车厢之间的连接安全可靠。
本文将介绍13型车钩的结构、功能、主要应用领域以及维护保养等方面内容。
2. 结构和功能13型车钩通常由钢铁材料制成，具有坚固的结构和重要的功能。
其主要结构包括以下几部分：2.1 钩头钩头是13型车钩的重要组成部分，用于连接列车车厢。
它通常具有锥形设计，能够准确插入车厢的相应连接器中。
钩头的表面通常经过特殊处理，以增加摩擦力，确保连接牢固。
2.2 活动杆活动杆是13型车钩的一个重要组成部分，通过与驱动机构相连实现钩头的开闭动作。
活动杆一般由强化钢制成，具有足够的强度和刚性。
2.3 弹簧装置弹簧装置是用于提供13型车钩闭合力的重要组成部分。
它通常由弹簧和支撑装置组成，能够保持钩头在适当位置闭合，并提供足够的闭合力，以确保车厢连接的可靠性。
2.4 配重配重是13型车钩的一个重要组成部分，用于平衡钩头和活动杆的重量，以确保钩头能够准确插入相应连接器中。
3. 主要应用领域13型车钩主要用于火车、地铁和有轨电车等铁路交通工具的车辆连接。
它们在铁路运输中起到至关重要的作用，保证车厢之间连接的安全和可靠。
13型车钩在火车行业应用广泛，有助于确保列车在运行过程中的平稳性和安全性。
4. 维护保养为了确保13型车钩的正常运行，必须进行定期的维护保养工作。
以下是一些常见的维护保养措施：•定期检查13型车钩的各个部件，如钩头、活动杆、弹簧装置等，确保其无损坏和磨损。
•对13型车钩进行润滑，以减少摩擦，提高运行效率。
•定期清洗和除尘，以防止杂物积聚和影响正常运行。
•对受损部件进行及时更换，确保13型车钩的正常工作。
5. 安全注意事项在使用13型车钩时，需要注意以下安全事项：•在操作钩头插入连接器时，确保操作人员距离钩头足够远，以避免受伤。
•在连接车厢时，应确保车钩和连接器完全匹配，以确保连接的安全性。
简述车钩三态
车钩三态是指机车车钩的三种基本工作状态。
它们分别是：
1.撤车状态：车钩处于完全关闭状态，机车与车辆未连接，适
用于机车不进行牵引或推进作业的情况。
2.开挂状态：车钩处于半开放状态，机车与车辆连接，但未进
行牵引（即机车并未发挥牵引力）的状态。
适用于进行装卸货物，或由多辆机车牵引列车时，由非领头机车（下行列车中的尾部机车）的车钩打开以便于列车安全行驶。
3.全开状态：车钩处于完全打开状态，机车与车辆连接，并发
挥协同牵引力的状态。
适用于机车进行正常牵引作业的情况。
车钩三态是铁路输送系统的基础，其合理运用可以增加安全性、效率性和经济性，为铁路运输的安全、快速和高效提供了良好的保障。
车钩的总结引言车钩是一种常见的车辆部件，用于连接车辆和拖车或其他牵引设备。
它在交通运输领域中起到了至关重要的作用。
本文将对车钩的定义、分类、安装和维护等方面进行总结与讨论。
定义与分类定义车钩是一种用于连接车辆和拖车或其他牵引设备的部件，通常由金属材料制成。
分类根据不同的需求和应用，车钩可以分为以下几种主要类型： 1. 拖车车钩：用于连接汽车或卡车与拖车的车钩。
它通常由一个固定的球头和相应的连接装置组成。
2. 牵引车钩：用于连接牵引车辆与被牵引车辆的车钩。
它常用于农业机械和建筑工程设备中。
3. 工业车钩：主要用于工业运输中，用于连接机械设备、货车等。
安装车钩的步骤安装车钩需要遵循一定的步骤，以确保连接的稳固和安全。
下面是常见的安装车钩的步骤：1.准备工作：在安装车钩之前，需要确保车辆和钩具表面的清洁。
清除表面的尘土和杂物，以确保连接的可靠性。
2.选择合适的车钩：根据车辆的类型和使用需求，选择适合的车钩。
要考虑重量、尺寸和负载能力等因素。
3.定位和标记：确定安装车钩的位置，使用测量工具进行定位和标记，以确保安装的准确性。
4.钻孔和安装：按照标记的位置，使用钻孔工具钻孔，并将车钩紧固在车辆上。
确保螺栓紧固牢固。
5.测试和调整：安装完成后，进行测试和调整。
确保车钩的稳定性和可靠性。
如果有需要，可以进行进一步的调整和改进。
车钩的维护和注意事项维护和注意事项对于车钩的正常工作和安全性非常重要。
以下是一些建议：•定期检查：定期检查车钩的状态和紧固程度。
确保螺栓和连接件的紧固度，及时更换损坏或磨损的部件。
•清洁保养：保持车钩的清洁和润滑。
定期清洁表面和连接件，使用合适的润滑剂来减少磨损和摩擦。
•遵守使用规定：在使用车钩时，需要遵守相关法律法规和使用规定。
确保使用合适的牵引装置和正确操作。
•注意安全：在使用车钩时，要注意安全操作。
避免超载和不恰当的使用，以免造成事故和损坏。
结论车钩作为车辆的重要部件，起到连接和牵引的关键作用。
国内车钩概述，主要分成解放前车钩和解放后车钩两大块。
解放前车钩由于历史遗留资料欠缺，只做简要概述。
而解放后的车钩，可分为客车和货车两大类进行论述，其论述挑选具有代表性并广泛使用在我国铁路车辆的车钩，针对其结构、适用范围、特点等进行深入探究。
一对解放前我国车钩做概述：
解放前的车钩：解放前我国的铁路车辆使用的车钩比较落后，内容繁多，主要几种类型如下：
一号车钩，原名柴田型，适用于客车。
二号车钩，原名柴田型，适用于货车。
柴田车钩结构简图
三号车钩，原名E型，适用于货车。
四号车钩，原名小柴田型，适用于货车。
五号车钩，原名阿拉伊昂斯，适用于货车。
六号车钩，原名下伦，适用于货车。
七号车钩，原名D型，适用于货车。
八号车钩，原名加尼喷，适用于货车。
由于资料较少，故做简单介绍，不做深入。
二解放后客车车钩
1号车钩，使用在21型及旧型客车上。
15号车钩，使用在新型的全金属客车上，结构与1号车钩基本相同。
可详细挑选，深入介绍。
三解放后货车车钩
货车车钩根据开启方式不同，可分上作用式和下作用式。
2号车钩，我国铁路货车上使用的多数为2号车钩。
13号车钩，车钩的强度较大，适合大吨位货车使用。
4号车钩，使用在载重量较小的货车及守车上。
可详细挑选，深入介绍。
客车车钩三态参数设置（原创实用版）目录1.客车车钩的概述2.客车车钩的三态参数3.客车车钩三态参数的设置方法4.客车车钩三态参数设置的重要性正文一、客车车钩的概述客车车钩，是指用于连接客车与牵引车的装置，它能够保证客车与牵引车之间的电气、气压和机械连接。
在客车运行过程中，车钩的稳定性和可靠性至关重要，直接关系到客车行驶的安全和舒适性。
二、客车车钩的三态参数客车车钩的三态参数，主要包括以下三个方面：1.车钩高度：车钩高度是指车钩连接部位与地面的垂直距离。
车钩高度的设置需要考虑到客车通过弯道时，车钩与地面之间的间隙，避免车钩与地面发生碰撞。
2.车钩倾斜角：车钩倾斜角是指车钩连接部位与水平面的夹角。
车钩倾斜角的设置需要考虑到客车行驶过程中，车钩与牵引车的相对位置，保证车钩的稳定性。
3.车钩旋转角：车钩旋转角是指车钩连接部位在水平面上的旋转角度。
车钩旋转角的设置需要考虑到客车行驶过程中，车钩与牵引车的相对位置，保证车钩的稳定性。
三、客车车钩三态参数的设置方法客车车钩的三态参数设置，主要通过调整车钩的机械结构和电气控制系统来实现。
具体方法如下：1.车钩高度的设置：通过调整车钩的机械结构，如改变车钩的吊装高度，或者通过调整电气控制系统，如改变车钩的升降控制，来实现车钩高度的设置。
2.车钩倾斜角和旋转角的设置：通过调整车钩的机械结构，如改变车钩的连接角度，或者通过调整电气控制系统，如改变车钩的倾斜和旋转控制，来实现车钩倾斜角和旋转角的设置。
四、客车车钩三态参数设置的重要性客车车钩的三态参数设置，对于客车的安全运行至关重要。
合理的车钩三态参数设置，能够保证客车行驶过程中的稳定性和可靠性，有效降低客车故障率和事故风险。
CRH1型动车组车钩种类概述
一、CRHl型动车组车钩的种类
CRHl型动车组装有三种类型的车钩。
(1)自动车钩，用于连接两列列车车组(见图10－6)。
(2)半永久性车钩，用于连接列车组内各节车辆(见图10－7)。
(3)紧急车钩，在救援回送时，用于与另一车辆不同类型的车钩相连(见图10－8)。
二、CRHl型动车组车钩的安装
1.自动车钩置于Mc车的A端，用于连接其他的列车组，不用时它们置于围板的后面。
(1)需要与其他列车组连接时，先要打开围板让车钩伸出。
(2)列车组的联挂和解钩都由司机室控制。
2.半自动车钩置于Mc车的B端，和所有其他车辆的两端。
(1)用于列车组内各车辆间的柔性机械连接以及电力和空气连接。
(2)这些车钩只能在车间里通过拆卸进行解钩。
3.紧急车钩，只有在CHEEMU列车需要被救援回送时，用于与装有牵引钩的车辆相配接。
它置于一个底架隔间内，使用时需手工安装。
三、CRHl型动车组车钩的作用
1.列车车钩的用途是将列车组内各节车辆以及列车组与列车组连接起来。
2.除了机械连接器外，车钩也包含压缩空气连接器，以传递制动线路压力和主风缸压力，同时还有电力连接器用于传送辅助电源并进行数据通信。
柴田式车钩的工作过程一、柴田式车钩的概述柴田式车钩是一种用于连接火车车辆的装置，由日本工程师柴田义治于20世纪初发明。
它采用了一个特殊的机构，可以在不影响列车行驶的情况下完成车辆之间的连接和分离。
二、柴田式车钩的结构1. 主要部件柴田式车钩主要由三个部分组成：前端挂钩、后端挂钩和中央机构。
前端挂钩和后端挂钩分别安装在两个相邻的车辆上，中央机构则位于它们之间。
2. 中央机构中央机构包括了许多复杂的零件，其中最重要的是转向架和连杆。
转向架可以左右旋转，通过连杆将前端挂钩和后端挂钩连接起来。
3. 工作原理当两个相邻的车辆需要连接时，司机会将前端挂钩对准后端挂钩，并缓慢向前行驶。
当两个挂钩接触时，中央机构会自动启动，并通过转向架和连杆将两个挂钩牢固地连接起来。
三、柴田式车钩的工作过程1. 准备工作在连接车辆之前，司机需要检查车钩和连接部件是否完好无损，并确保两个挂钩的高度和位置相同。
同时，司机还需要将车辆停放在平坦的地面上，以确保连接过程顺利进行。
2. 对准挂钩司机需要将前端挂钩对准后端挂钩，并缓慢向前行驶。
当两个挂钩接触时，司机会感到一些阻力，这是由于中央机构开始启动。
3. 中央机构启动当两个挂钩接触时，中央机构会自动启动。
首先，转向架开始旋转，并通过连杆将前端挂钩和后端挂钩连接起来。
此时，司机需要继续向前行驶，直到两个车辆完全连接为止。
4. 完成连接当两个车辆完全连接时，中央机构会停止运转，并锁定前端挂钩和后端挂钩。
此时，司机可以通过检查仪器确认连接是否牢固可靠。
5. 分离过程当需要分离两个相邻的车辆时，司机只需按下控制台上的按钮即可。
中央机构会自动解锁前端挂钩和后端挂钩，并将它们分离。
此时，司机可以将车辆缓慢向后移动，直到两个车辆完全分离为止。
四、柴田式车钩的优点1. 自动化程度高，使用方便。
2. 可以在列车行驶的情况下完成连接和分离。
3. 连接过程中不需要人工干预，减少了人员伤害的风险。
4. 连接过程中不需要使用工具，节约了时间和成本。
车钩缓冲装置是用于使车辆与车辆，机车或动车相互连挂，传递牵引力，制动力并缓和纵向冲击力的车辆部件。
它由车钩，缓冲器、钩尾框，从板等组成一个整体，安装于车底架构端的牵引梁内。
为了保证车辆连挂安全可靠和车钩缓冲装置安装的互换性，我国铁路机车车辆有关规程规定：车钩缓冲器装车后，其车钩钩舌的水平中心线距钢轨面在空车状态下的高度，客车为880mm（允许+10mm，-5mm误差），货车为880mm（±10mm）。
两相邻车辆的车钩水平中心线最大高度差不得大于75mm。
首先说说车钩。
车钩是用来实现机车和车辆或车辆和车辆之间的连挂，传递牵引力及冲击力，并使车辆之间保持一定距离的车辆部件。
车钩按开启方式分为上作用式及下作用式两种。
通过车钩钩头上部的提升机构开启的叫上作用式（一般货车大都采用此式）；借助钩头下部推顶杠杆的动作实现开启的叫下作用式（客车采用）。
车钩按其结构类型分为螺旋车钩、密接式自动车钩、自动车钩及旋转车钩等。
螺旋车钩使用最早，但因缺点较多已被淘汰，密接式自动车钩多为高速铁路车辆所用。
中国除在大秦铁路重载单元列车上使用旋转车钩外，现一律采用自动车钩。
所谓自动车钩，就是先将一个车钩的提杆提起后，再用机车拉开车辆或与另一车辆车钩碰撞时，能自动完成摘构或挂钩的动作的车钩。
中国铁道部门1956年确定1、2号车钩为标准型车钩。
但随着列车速度的提高和牵引吨位的增加，又于1957、1965年先后设计制造了15号车钩和13号车钩。
客车使用15号车钩，货车则逐步用13号车钩代替2号车钩。
车钩结构
车钩由钩头，钩身、钩尾三个部分组成、车钩前端粗大的部分称为钩头，在钩头内装有钩舌、钩舌销，锁提销，钩舌推铁和钩锁铁。
车钩后部称为钩尾，在钩尾上开有垂直扁锁孔，以便与钩尾框联结。
为了实现挂钩或摘钩，使车辆连接或分离，车钩具有以下三种位置，也就是车钩三态：锁闭位置——车钩的钩舌被钩锁铁挡住不能向外转开的位置。
两个车辆连挂在一起时车钩就处在这种位置。
开锁位置——即钩锁铁被提起，钩舌只要受到拉力就可以向外转开的位置。
摘钩时，只要其中一个车钩处在开锁位置，就可以把两辆连挂在一起的车分开。
全开位置——即钩舌已经完全向外转开的位置。
当两车需要连挂时，只要其中一个车钩处在全开位置，与另一辆车钩碰撞后就可连挂。
旋转车钩的构造与普通车钩不同，钩尾开有锁孔，钩尾销与钩尾框的转动套连接。
钩尾端面为一球面，顶紧在带有凹球面的前从板上。
当钩头受到扭转力矩作用时，钩身连同尾销以及转动套一起转动。
旋转车钩现在只安装在专为大秦铁路运煤单元组合列车设计的车辆上。
这种车辆的一端装设旋转车钩，另一端装设固定车钩，整列车上每组连接的两个车钩，两两相互搭配。
当满载煤炭的车辆进入卸煤区的翻车机位时，翻车机带动车辆翻转180度，将煤炭倾倒出来。
旋转车钩可以使车辆翻转卸货时不摘钩连续作业，缩短了卸货作业时间。
密接式车钩一般在高速铁路和地下铁道的车辆上使用。
它的体积小、重量轻、两车钩连挂后各方向的相对移动量很小，可实现真正的“密接”；
同时，对提高制动软管、电气接头自动对接的可靠性极为有利。
