电喷发动机结构原理与检修

电喷发动机工作原理
电喷发动机是一种利用电子控制系统来喷射燃油的内燃机。

其工作原理可以简单地描述为以下几个步骤：
1. 空气进入：首先，空气通过空气滤清器进入到发动机的进气道中。

进气道有一个气流计（Mass Air Flow，简称MAF）来检测流过的空气量。

2. 传感器检测：发动机管理系统中的各种传感器会检测到发动机的转速、进气温度、氧气含量等参数。

这些传感器将这些数据传输给发动机控制单元（ECU）。

3. 燃油注入：根据传感器提供的数据，ECU计算出正确的燃油注入量，并控制喷油嘴（Fuel Injector）定时和喷射量。

喷油嘴是通过电磁阀控制燃油喷射，将燃油以雾化形式喷入气缸中。

4. 燃烧爆发：燃油与进入气缸的空气混合后，其中的可燃物质被点燃。

这样的点火会引起爆炸，推动活塞向下运动。

5. 气缸排气：在活塞向下运动时，气缸中的废气通过排气门排出，以便为新鲜的空气和燃料混合物腾出空间。

6. 整个过程的循环：上述步骤在每个气缸内同时进行，并根据发动机的需要进行同步控制，以确保燃油的适量喷射和点火。

电喷发动机通过ECU和各种传感器的联动控制，可精确地计
算和调整燃油喷射量、喷射时机等参数，从而提高燃油燃烧效率，降低尾气排放，并实现引擎的高效工作。

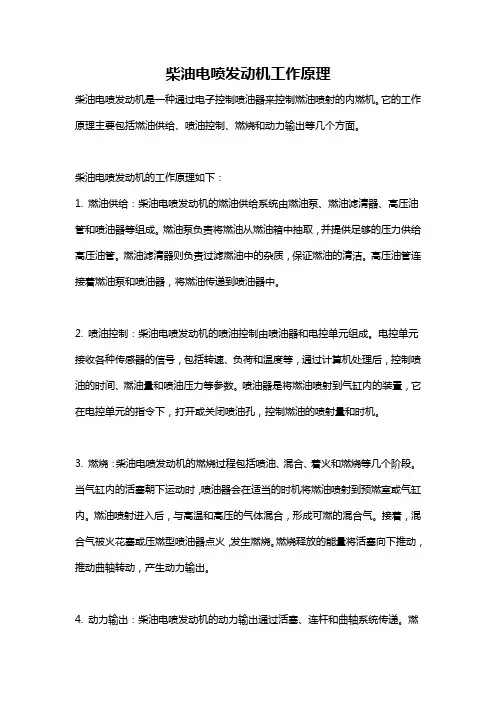

柴油电喷发动机工作原理柴油电喷发动机是一种通过电子控制喷油器来控制燃油喷射的内燃机。

它的工作原理主要包括燃油供给、喷油控制、燃烧和动力输出等几个方面。

柴油电喷发动机的工作原理如下：1. 燃油供给：柴油电喷发动机的燃油供给系统由燃油泵、燃油滤清器、高压油管和喷油器等组成。

燃油泵负责将燃油从燃油箱中抽取，并提供足够的压力供给高压油管。

燃油滤清器则负责过滤燃油中的杂质，保证燃油的清洁。

高压油管连接着燃油泵和喷油器，将燃油传递到喷油器中。

2. 喷油控制：柴油电喷发动机的喷油控制由喷油器和电控单元组成。

电控单元接收各种传感器的信号，包括转速、负荷和温度等，通过计算机处理后，控制喷油的时间、燃油量和喷油压力等参数。

喷油器是将燃油喷射到气缸内的装置，它在电控单元的指令下，打开或关闭喷油孔，控制燃油的喷射量和时机。

3. 燃烧：柴油电喷发动机的燃烧过程包括喷油、混合、着火和燃烧等几个阶段。

当气缸内的活塞朝下运动时，喷油器会在适当的时机将燃油喷射到预燃室或气缸内。

燃油喷射进入后，与高温和高压的气体混合，形成可燃的混合气。

接着，混合气被火花塞或压燃型喷油器点火，发生燃烧。

燃烧释放的能量将活塞向下推动，推动曲轴转动，产生动力输出。

4. 动力输出：柴油电喷发动机的动力输出通过活塞、连杆和曲轴系统传递。

燃烧释放的能量将活塞向下推动，活塞通过连杆与曲轴相连，曲轴将活塞的线性运动转换为旋转运动，并输出到变速箱或传动系统，从而驱动车辆运动。

柴油电喷发动机相比传统的机械喷油系统，具有更高的燃烧效率和更好的动力性能。

其工作原理通过电子控制喷油的方式，可以更加精准地控制和调节燃油喷射的时间、压力和燃油量，并根据不同条件进行智能调整，提高燃油利用率，减少污染物排放。

此外，柴油电喷发动机还具有启动性能好、噪音低和运行平稳等优点。

在汽车、船舶、发电机组等领域被广泛应用。

电喷汽油发动机原理
电喷汽油发动机是利用电子控制系统对汽油供应进行精细调节的发动机。

它的工作原理可以分为以下几个步骤：
1. 空气进入：空气通过进气道进入发动机内部。

2. 测量空气量：空气流量传感器会监测空气的流量，并将信息传送到发动机控制单元(ECU)。

3. 混合空燃比计算：ECU会根据空气量和其他参数计算出所需的混合空燃比，即空气和燃油的比例。

4. 燃油喷射：ECU通过电磁阀来控制喷油嘴的开闭，从而控制燃油的喷射。

喷油嘴会根据ECU的指令，将燃油以高压形式喷入进气道。

5. 混合燃烧：燃油随着进气一同进入发动机内部，与进入的空气充分混合后，在汽缸内部形成可燃气体。

6. 火花点火：当活塞达到压缩行程的末尾时，点火塞会产生一个火花，将可燃气体点燃。

7. 燃烧：被点燃的混合气体会产生爆炸，推动活塞向下运动，从而产生发动机的动力。

8. 排气：排气阀会排出燃烧后的废气，准备下一次的进气。

总的来说，电喷汽油发动机通过精确控制燃油的喷射量和喷射时间，使空燃比得以优化，从而提高燃烧效率和动力性能，并减少排放物质的产生。

通过电子控制系统的精细调节，可以使发动机在不同负荷、转速和环境条件下都得到最佳工作状态。

电喷发动机工作原理
电喷发动机是一种使用电子控制器来控制燃油喷射的发动机，主要用于汽车和飞机等交通工具中。

它的工作原理如下：
1. 燃油供给系统：电喷发动机的燃油供给系统由燃油泵、燃油过滤器、燃油压力调节器和喷油嘴等组成。

燃油泵负责将汽油从燃油箱中抽出并提供给喷油嘴，燃油过滤器用于过滤杂质，燃油压力调节器控制燃油的压力，而喷油嘴则将燃油喷射到发动机燃烧室中。

2. 传感器和控制器：电喷发动机通过传感器来获取发动机运行状态的信息，并将这些信息传输给控制器。

传感器可以监测发动机的转速、负荷、进气温度和氧气含量等参数。

控制器根据传感器提供的信息，计算出最佳的喷油量和喷油时机，并通过控制信号将这些信息传递给喷油嘴。

3. 喷油过程：控制器根据传感器提供的信息，决定每次喷油的量和喷油的时机。

喷油嘴通过电磁阀控制喷油的时间和喷油的持续时间。

当控制器发出信号时，电磁阀会打开，喷油嘴会向燃烧室中喷射精确的燃油量。

喷油嘴通常采用喷射雾化的方式，将燃油雾化成微小的颗粒，提高燃烧效率。

4. 燃烧过程：燃油喷射到燃烧室后，与空气混合形成可燃混合气体。

混合气体被火花塞点燃，产生高温和高压的燃烧气体。

燃烧气体的能量被转化为机械能，推动活塞向下运动，驱动发动机工作。

总结起来，电喷发动机通过电子控制器精确地控制燃油喷射的量和时机，以提高燃油的利用率和发动机的性能。

通过传感器和控制器的配合，使发动机在各种工况下都能保持最佳的喷油效果，提高燃烧效率，减少排放和燃油消耗。

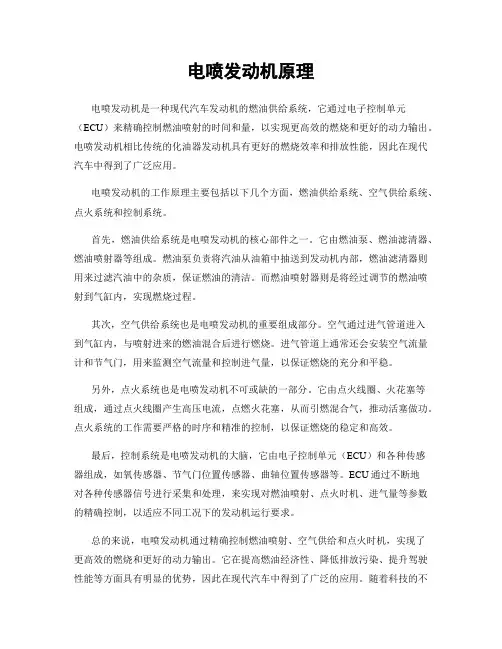

电喷发动机原理电喷发动机是一种现代汽车发动机的燃油供给系统，它通过电子控制单元（ECU）来精确控制燃油喷射的时间和量，以实现更高效的燃烧和更好的动力输出。

电喷发动机相比传统的化油器发动机具有更好的燃烧效率和排放性能，因此在现代汽车中得到了广泛应用。

电喷发动机的工作原理主要包括以下几个方面，燃油供给系统、空气供给系统、点火系统和控制系统。

首先，燃油供给系统是电喷发动机的核心部件之一。

它由燃油泵、燃油滤清器、燃油喷射器等组成。

燃油泵负责将汽油从油箱中抽送到发动机内部，燃油滤清器则用来过滤汽油中的杂质，保证燃油的清洁。

而燃油喷射器则是将经过调节的燃油喷射到气缸内，实现燃烧过程。

其次，空气供给系统也是电喷发动机的重要组成部分。

空气通过进气管道进入到气缸内，与喷射进来的燃油混合后进行燃烧。

进气管道上通常还会安装空气流量计和节气门，用来监测空气流量和控制进气量，以保证燃烧的充分和平稳。

另外，点火系统也是电喷发动机不可或缺的一部分。

它由点火线圈、火花塞等组成，通过点火线圈产生高压电流，点燃火花塞，从而引燃混合气，推动活塞做功。

点火系统的工作需要严格的时序和精准的控制，以保证燃烧的稳定和高效。

最后，控制系统是电喷发动机的大脑，它由电子控制单元（ECU）和各种传感器组成，如氧传感器、节气门位置传感器、曲轴位置传感器等。

ECU通过不断地对各种传感器信号进行采集和处理，来实现对燃油喷射、点火时机、进气量等参数的精确控制，以适应不同工况下的发动机运行要求。

总的来说，电喷发动机通过精确控制燃油喷射、空气供给和点火时机，实现了更高效的燃烧和更好的动力输出。

它在提高燃油经济性、降低排放污染、提升驾驶性能等方面具有明显的优势，因此在现代汽车中得到了广泛的应用。

随着科技的不断进步，电喷发动机的控制系统也在不断升级，以满足对发动机性能和环保要求的不断提高。

电喷发动机的工作原理
电喷发动机是一种高效、低排放的发动机类型。

电喷发动机的工作原理如下：
发动机运作时，进气道中的空气被压缩后进入到缸内，然后燃油喷射器会将精细的雾
状燃料喷入到活塞顶部的燃烧室中。

同时，点火器会放电，使燃料点燃，从而引发了爆炸，推动活塞向下运动，转动曲轴，将机械能转化为动力。

电喷发动机的燃料供给系统包含了以下组成部分：
1.油箱和油泵
电喷发动机的油箱通常位于车辆底部，即车辆地面的下方。

油泵通过从油箱中吸取油液，并以适当的压力将其供应到高压燃油管路中。

2.高压燃油管路
高压燃油管路位于引擎上方，由燃油泵和富油阀控制。

高压燃油管路中的燃油经过调
整不同的压力和流量，使得最优的燃油喷射可用于改善发动机性能。

3.燃油喷射器
燃油喷射器包括喷油嘴和喷油阀，当系统接收到信号时，燃油喷射器会开启，释放燃
油向燃烧室中喷射一定的燃油量。

4.燃料调节器
燃料调节器主要与进气空气流量传感器相关。

当车辆的进气空气量发生变化时，燃料
调节器会调整燃油喷射量，以保持最佳燃料比例。

总之，电喷发动机通过利用最新的电气技术，可以确保在全速范围内提供最优化的燃
烧效率。

它使发动机的燃料消耗降低，运行更加平稳，同时节省了燃油和减少了环境污染
的排放。

电喷柴油车发动机工作原理
柴油车发动机采用电喷技术，工作原理如下：
1. 空气进入：首先，空气通过进气口进入气缸内。

气缸是一个金属容器，内部有活塞和气缸盖。

2. 压缩空气：活塞向上移动，将空气进行压缩，使其增加了浓度和压力。

同时，柴油喷油器会将柴油喷入气缸内。

3. 燃烧：当活塞达到顶部时，柴油喷油器通过电喷的方式将柴油喷入气缸。

高压燃气和高温空气混合，引起自燃反应，形成燃烧。

4. 活塞推动：由于燃烧反应的高温高压，气体膨胀，推动活塞向下移动。

活塞下降时，废气通过排气门排出到排气系统。

5. 温度与压力控制：发动机内部有各种传感器来监测温度和压力，并根据这些信息调整喷油和进气量，确保发动机的工作在适当的温度和压力范围内。

6. 循环运行：整个过程会不断重复，形成循环运行，保持发动机的持续工作。

综上所述，柴油车发动机通过电喷技术实现了燃油喷射和燃烧的控制，将能量转化为机械能，推动车辆前进。

电喷发动机的喷油原理电喷发动机是一种通过电子控制喷油系统来实现燃油喷入发动机燃烧室的发动机。

其喷油原理主要包括燃油供应系统、电子控制单元（ECU）以及喷油喷嘴等组成。

首先，燃油供应系统是电喷发动机中的一个关键组成部分。

它主要由燃油泵、燃油箱、燃油滤清器和燃油压力调节器等组成。

燃油泵负责将汽油从燃油箱中抽送至喷油喷嘴，燃油滤清器用于滤除燃油中的杂质，而燃油压力调节器则起到调节燃油压力的作用。

接下来，燃油通过电喷发动机的燃油供应系统输送至喷油喷嘴。

喷油喷嘴位于发动机燃烧室内，其工作原理类似于喷水枪。

当ECU发送喷油指令时，喷油喷嘴内的电磁铁会收到信号，使得喷油喷嘴的喷油嘴弹簧打开，燃油从喷油嘴的小孔中喷出。

燃油喷射的位置、时间和喷量会根据ECU的控制来调整，以满足发动机工作的需求。

喷油喷嘴的喷油量主要由喷油嘴和喷油时间两个参数决定。

喷油嘴的喷油量取决于喷油嘴的尺寸和形状，而喷油时间则由ECU根据发动机工况进行计算和控制。

当发动机启动后，ECU会根据传感器所获取的空气流量、氧气浓度、进气温度以及发动机运行状态等信息计算出所需要的燃油喷射量。

ECU会根据这些信息，通过开关电磁铁来控制喷油喷嘴的喷油时间。

在喷油过程中，ECU还会利用氧气传感器等传感器实时监测发动机燃烧情况，并调整喷油嘴的喷油量和喷射时间，以确保燃烧的效率和排放的环保要求。

通过与其他传感器的协作，电喷发动机可以实现更精确的燃油喷射控制，提高发动机的燃烧效率和动力性能。

总的来说，电喷发动机的喷油原理是通过电子控制单元(ECU)来控制燃油泵和喷油喷嘴的工作。

通过ECU根据传感器获取的各种参数信息，计算出所需的燃油喷射量，并通过控制喷油嘴的喷油时间和喷油量，实现对发动机燃油喷射的精确控制。

这种喷油原理使得电喷发动机可以更好地适应不同的工况，提高燃烧效率和动力性能，同时也降低了尾气排放的污染。

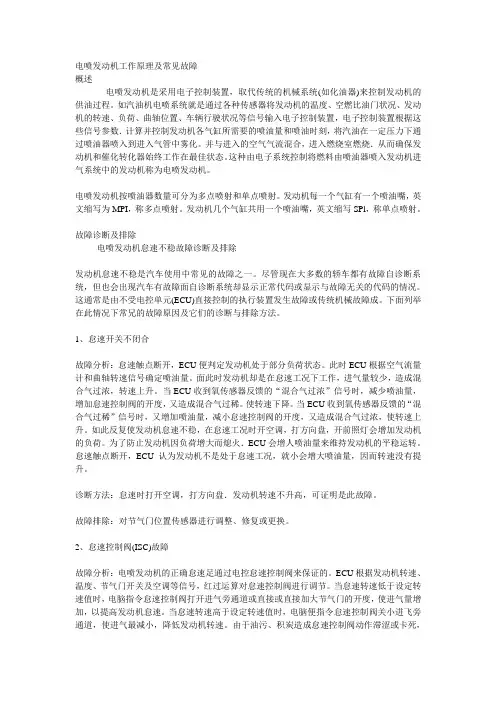

电喷发动机工作原理及常见故障概述电喷发动机是采用电子控制装置，取代传统的机械系统(如化油器)来控制发动机的供油过程。

如汽油机电喷系统就是通过各种传感器将发动机的温度、空燃比油门状况、发动机的转速、负荷、曲轴位置、车辆行驶状况等信号输入电子控制装置，电子控制装置根据这些信号参数．计算并控制发动机各气缸所需要的喷油量和喷油时刻，将汽油在一定压力下通过喷油器喷入到进入气管中雾化。

并与进入的空气气流混合，进入燃烧室燃烧．从而确保发动机和催化转化器始终工作在最佳状态。

这种由电子系统控制将燃料由喷油器喷入发动机进气系统中的发动机称为电喷发动机。

电喷发动机按喷油器数量可分为多点喷射和单点喷射。

发动机每一个气缸有一个喷油嘴，英文缩写为MPI，称多点喷射。

发动机几个气缸共用一个喷油嘴，英文缩写SPl，称单点喷射。

故障诊断及排除电喷发动机怠速不稳故障诊断及排除发动机怠速不稳是汽车使用中常见的故障之一。

尽管现在大多数的轿车都有故障自诊断系统，但也会出现汽车有故障面自诊断系统却显示正常代码或显示与故障无关的代码的情况。

这通常是由不受电控单元(ECU)直接控制的执行装置发生故障或传统机械故障成。

下面列举在此情况下常兄的故障原因及它们的诊断与排除方法。

1、怠速开关不闭合故障分析：怠速触点断开，ECU便判定发动机处于部分负荷状态。

此时ECU根据空气流量计和曲轴转速信号确定喷油量。

面此时发动机却是在怠速工况下工作，进气量较少，造成混合气过浓，转速上升。

当ECU收到氧传感器反馈的“混合气过浓”信号时，减少喷油量，增加怠速控制阀的开度，又造成混合气过稀。

使转速下降。

当ECU收到氧传感器反馈的“混合气过稀”信号时，又增加喷油量，减小怠速控制阀的开度，又造成混合气过浓，使转速上升。

如此反复使发动机怠速不稳，在怠速工况时开空调，打方向盘，开前照灯会增加发动机的负荷。

为了防止发动机因负荷增大而熄火．ECU会增人喷油量来维持发动机的平稳运转。

本田125直接安装在油箱中的电动燃油泵表1 电动燃油泵的输油性能b) 运行噪声试验。

试验前的准备工作如图3所示，噪声测试应当在静音室内进行，背景噪声必须比油泵支架总成的噪声小10 dB(A)美国德尔福T-11电动燃油泵总成外形图电动燃油泵运行噪音试验布置示意图b) 按安装方式分类可分为外置式和内置式2种。

外置式安装在燃油箱外的输油管路中，内置式安装在燃油箱内（见图2），不占用摩托车极其有限的空间，安装使用均非常方便。

目前绝多数摩托车普遍采用内置式，只有极少数老式大排量摩托车（如川崎Z1000）采用外置式燃油泵。

与外置式燃油泵相比，内置式燃油泵不易产生气阻和泄漏，有利于燃油输送和电动机的冷却，且噪声较低。

常见电动燃油泵的基本结构4、电动燃油泵的基本结构与功用图4是常见电动燃油泵的结构图，主要由永磁直流电动机、油泵、限压阀、单向阀、外壳和过滤器等6部件组成。

滚柱式电动燃油泵的结构滚柱式电动燃油泵的工作原理是利用容积变化来输送燃油当电枢旋转时，泵转子随之一同旋转，泵转子齿缺内的滚柱在离心力的作用下，就会紧压在泵体内表面上并随泵转子旋转而产生滑在2个相邻滚柱以及泵转子和泵体之间便形成一个密封的腔室。

由于泵转子偏心安装在电枢轴上，因此当泵转子旋转时，的容积就会发生变化。

在密封腔室容积增大一侧设有进油口，在容积减小一侧的泵体侧设有出油口。

这样，在泵转子旋转过程中，泵体进油口处腔室的容转子泵的工作过程图(3) 叶片式滚柱式电动燃油泵泵油压力脉动大，运转噪声大，使用寿命短。

目前，电控燃油喷射系统趋向于采用平板叶片式电动燃油泵，简称叶片泵，其结构与滚柱式电动燃油泵相似，如图8所示，主要由平板叶片转子与泵体组成。

叶片泵与滚柱泵不同的是，其转子是一块圆形平板，在平板的圆周上制有小槽，叶片上的小槽与泵体之间的空间便形成泵油腔室。

当燃油泵电动机运转时，电机轴带动油泵转子一同旋转。

由于转子转速较高，因此在叶片小槽与泵体进油口之间就会产生真空。

电喷柴油机发动机工作原理和系统技术介绍一、发动机工作原理1.燃油供给：燃油通过燃油泵从油箱中抽取，并通过滤清器进行过滤。

然后，燃油泵将燃油压力增加到所需的喷油压力，并输送到喷油器。

2.压缩与混合：柴油机的工作过程中，活塞在上行运动时将气缸内的空气压缩，使其温度升高。

喷油器根据发动机的工作负荷和转速信号，通过电喷器喷射合适的燃油量。

燃油与空气混合，形成可燃气体。

3.燃烧与动力输出：当柴油机活塞下行时，喷油器喷出的燃油被压缩空气混合物点燃。

燃烧产生的高温高压燃气推动活塞下行，同时驱动曲轴旋转。

通过连杆机构将活塞运动转化为曲轴的旋转运动，从而驱动机械装置或车辆的运动。

1.电喷器：电喷器是电喷柴油机的关键部件之一、它由电磁铁、喷孔和燃油射流控制阀组成。

电喷器通过电磁铁控制喷孔的开启和关闭，从而精确控制喷油量和喷油时机。

2.电控单元：电控单元是电喷柴油机的另一个关键部件。

它根据传感器的反馈信号，对喷油量和喷油时机进行精确控制。

电控单元可以实时监测发动机的工作状态，通过调整喷油量和时机，实现优化的燃烧效率和动力输出。

3.传感器：电喷柴油机配备了多个传感器，用于监测发动机的工作状态。

例如，气缸压力传感器用于测量气缸内的压力，温度传感器用于检测冷却水和油温等。

这些传感器将实时数据传输给电控单元，为喷油量和时机的精确控制提供依据。

4.数据处理与控制算法：电喷柴油机采用先进的数据处理和控制算法，对传感器反馈的数据进行处理和分析，从而实现对喷油量和时机的精确控制。

这些算法可以根据发动机的工作状态和运行需求，进行动态调整，以提高发动机的燃烧效率和动力输出。

总之，电喷柴油机通过精确控制喷油量和喷油时机，提高了燃烧效率和动力输出。

其电子控制喷油系统采用电喷器、电控单元、传感器和数据处理与控制算法等关键技术，实现了对发动机工作状态的实时监测和精确控制。

随着科技的不断进步，电喷柴油机将会得到进一步的改进和优化，以适应不断增长的能源需求和环境保护的要求。

柴油电喷发动机工作原理与维修
柴油电喷发动机是一种新型内燃机，它采用电子控制的喷射系统，引入电子控制技术来实现燃油喷射量及其时间。

它使用隔热高压柴油作为发动机燃料，改变了传统热等级发动机对燃料要求、机械动作和运动学延迟的局限。

柴油电喷发动机工作原理：在放电子管出现正电荷脉冲时，放电子管电磁线圈产生磁场，引发电磁阀开关，它会控制喷油小嘴的喷射形式以及喷射的燃油量，依照电磁阀及柴油泵的设置及操作，把燃油压到燃烧室内，控制着燃料的量，形成电子控制的喷射系统，让发动机的转轴处的真空像气缸中进行压缩，这种压缩使得空气得到高压，当柴油喷射到高压空气内时，混合物填满了燃烧室，当此时火花助燃器爆发，则产生点燃柴油和空气的火焰，继而产生工作能量，能够有效提升发动机的输出功率，节省燃油。

柴油电喷发动机维修是指对柴油机发动机外壳、燃油系统、冷却系统、排放系统、发动机滑动件、机油、电喷系统等部件的检测、维护和维修工作。

为了保证柴油电喷发动机的可靠性和服役寿命，需要对发动机进行定期保养，更换发动机机油、润滑油，检查和清洁滤清器，检查燃油泵泄漏以及检查喷油系统一般是定期维修的必备工作。

此外，定期检测排气后处理系统内的安全性、氧气浓度和排放的污染物也是必要的。

电喷发动机工作原理简介电喷发动机是一种现代化的燃油喷射系统，它采用电子控制单元（ECU）来控制燃油的喷射和点火时机，以提高发动机的燃烧效率和动力输出。

本文将介绍电喷发动机的工作原理及其关键组件。

工作原理电喷发动机的工作原理可以简单分为燃油供给系统和点火系统两个部分。

1. 燃油供给系统燃油供给系统由燃油箱、油泵、燃油滤清器、燃油喷射器等组成。

首先，燃油从燃油箱中被油泵抽送，经过燃油滤清器过滤后，进入燃油喷射器。

燃油喷射器通过电磁阀控制燃油的喷射量和喷射时机。

当ECU接收到发动机运行状态的信号后，会根据相应的程序计算出喷射燃油的量和时机，并通过控制燃油喷射器的电磁阀来实现喷射。

2. 点火系统点火系统由点火线圈、点火装置、火花塞等组成。

当燃油被喷射到汽缸中后，点火系统会产生高压电流来点燃燃油，使其发生爆炸燃烧。

点火线圈将低压电流转换成高压电流，通过点火装置传递到火花塞。

火花塞将电流接地，产生火花，点燃混合气体。

关键组件1. 电子控制单元（ECU）ECU是电喷发动机的核心组件，它负责接收各种传感器信号并进行处理和计算，然后控制燃油喷射和点火时机。

ECU有具有高精度和快速响应的特点，以确保发动机的正常运行和优化的燃烧效率。

2. 感应器感应器用于测量发动机运行状态的参数，如进气温度、进气压力、发动机转速等。

这些参数对于计算燃油喷射量和时机非常重要。

3. 燃油喷射器燃油喷射器是将燃油喷射到气缸中的关键组件。

它通过控制电磁阀的开闭来控制燃油的喷射量和时机。

4. 点火线圈和火花塞点火线圈将低压电流转换为高压电流，以供给火花塞产生火花点燃燃油。

优势与传统的化油器发动机相比，电喷发动机具有以下优势：1. 燃烧效率高：电喷系统可以根据不同的工况和负荷要求智能地调整燃油喷射量和时机，从而使燃烧更加充分，提高燃烧效率。

2. 汽车动力强劲：燃油喷射系统可以更准确地控制燃油的喷射量和时机，提供更稳定和高效的动力输出。

3. 排放更清洁：电喷系统通过调整燃油喷射量和时机，可以更好地控制废气排放，使其更清洁、符合环保要求。

维修电喷知识点总结一、电喷系统的组成结构电喷系统可以分为燃油系统、点火系统和控制单元三个部分，下面分别对这三个部分进行详细介绍。

1、燃油系统燃油系统由燃油泵、燃油滤清器、燃油喷射器和燃油压力调节器等组成。

燃油泵负责将汽油从油箱中抽送到发动机内部，燃油滤清器用来过滤进入喷油器的汽油中的杂质和水分，燃油喷射器负责喷射汽油到发动机燃烧室中，燃油压力调节器用来控制燃油喷射器的喷射压力。

燃油系统的工作原理在后面的章节中将会详细介绍。

2、点火系统点火系统主要由高压线圈、点火线圈、分电器、火花塞和点火控制单元等组成。

点火系统的主要作用是在发动机工作的每一个行程中，根据点火正时和点火角的要求，使点火线圈产生高压电流并通过火花线传达到火花塞头。

当火花塞头接收到高压电流时，火花孔中的进汽气混合物得以点燃。

点火系统的详细工作原理将在后面的章节中介绍。

3、控制单元控制单元又称为电子控制单元（ECU），是整个电喷系统的核心部件，它接收各个传感器信号的反馈，根据引擎的工作状态和驾驶员的需求，通过调整喷油量、喷油时机和点火正时等参数，控制发动机的工作状态。

控制单元的详细工作原理将在后面的章节中介绍。

二、电喷系统的工作原理电喷系统的工作原理是非常复杂的，但是在此我们将尽量以简洁的方式进行介绍。

在发动机正常工作时，燃油泵将汽油从油箱中抽送到高压燃油管路中，这时燃油压力调节器会将燃油的压强调到适当的值。

当点火系统接收到ECU的指令后，高压线圈会产生高压电流，并由分电器将高压电流发送到各个火花塞，当火花塞受到高压电流后，可点燃气缸中的混合气。

同时，ECU会收到传感器发送的各种状态指标，如进气温度、发动机转速、节气门开度、节气门位置等，根据这些反馈信息，ECU会计算出合适的喷油量和喷油时机，并通过电喷喷嘴将喷油器喷射到气缸中。

最终，这些活动会把内燃机诸结构在整个工作周期内保持正常工作状态。

三、电喷系统的常见故障及排除方法电喷系统通常会出现喷油器堵塞、燃油压力不足、点火线圈故障、传感器故障、ECU故障等问题，下面我们将分别介绍这些常见故障的排除方法：1、喷油器堵塞：可以通过专用的清洁剂清洗喷油器，也可以将堵塞的喷油器拆下来，并放入清洁剂中浸泡清洗，如果清洗无效，则需要更换喷油器。

电喷柴油发动机工作原理
电喷柴油发动机是一种采用电喷系统喷射燃油的柴油发动机。

其工作原理可以分为以下几个步骤：
1. 空气进气：发动机通过进气道吸入大量空气。

2. 压缩：活塞行程向上压缩进入的空气，使其温度升高，达到点火温度。

3. 注入燃油：在活塞顶死点附近，电喷系统开始工作，通过高压油泵将柴油送入喷油嘴。

4. 雾化和混合：喷油嘴会将高压柴油加速喷出，并在喷雾室内与高温高压的空气充分混合，形成可燃的柴油雾化。

5. 燃烧：柴油雾化进入燃烧室后，在活塞顶部点火，形成火焰。

由于柴油的自燃性质，无需点火塞。

6. 排气：活塞下行，将燃烧后的废气排出。

7. 循环再次：随着活塞上行，进气门再次打开，开始新一轮的循环。

电喷柴油发动机的工作原理主要依靠电喷系统控制燃油的喷射时间、喷射量和喷射角度，从而实现燃油的高效燃烧，提高发动机的功率和经济性。

与传统的机械喷油系统相比，电喷系统
能够更精确地控制燃油喷射，提高燃油的利用效率，减少尾气排放。

柴油电喷发动机工作原理与维修1.燃油供给：柴油通过燃油泵从燃油箱引入，经过燃油滤清器进行过滤，去除杂质。

然后进入高压油泵，高压油泵将燃油加压，以便喷射到喷油嘴中。

2.压力调节：在高压油泵的一侧，有一个增压调节阀，它通过一个连杆与喷油器连接。

当压力过高时，调节阀会打开，将多余的燃油返回到油箱。

3.喷油嘴工作：高压油泵将加压的燃油喷向喷油嘴。

喷油嘴内部设有一个喷油嘴针阀，在喷油时，针阀被顶开，燃油喷向燃烧室。

喷油时间和喷油量可以通过电控单元来控制。

4.点火：5.排气：燃烧后的废气通过排气门排出发动机。

1.油路检查：对燃油泵、喷油嘴和油路进行检查，确保燃油供给正常，没有漏油或堵塞的情况。

2.点火系统维护：保持点火系统的正常工作，检查电控单元的电线和连线是否松动或损坏，确保信号的正常传输。

3.气缸压力测试：对柴油机进行压缩测试，检查气缸的压力是否正常，以确保柴油的压缩燃烧。

4.机油更换：定期更换机油，清洗机油滤清器，保持机油的清洁和润滑性能，延长发动机的使用寿命。

5.清洗喷油嘴：定期清洗喷油嘴，以防止燃油喷射不畅或堵塞，影响燃烧效果。

6.故障排除：对可能出现的故障进行排查和修复，例如机油泵故障、喷油器堵塞等问题。

及时发现和解决故障，可以保证发动机的正常运行。

1.定期保养：定期对发动机进行保养，更换滤清器、机油等易损件，确保发动机的正常工作状态。

2.使用优质燃油：选择高质量的柴油，避免由于燃质不佳引起的故障和损坏。

3.正确操作：正确启动发动机，避免长时间的怠速运行，及时熄火。

4.温度控制：柴油电喷发动机在运行过程中需要保持适宜的温度，避免过热或过冷。

总之，柴油电喷发动机工作原理是通过燃油供给，喷射和压燃等步骤实现燃烧，维修需要进行油路检查、点火系统维护、压力测试、机油更换、清洗喷油嘴和故障排除等工作。

正确的维护和操作能够保证柴油电喷发动机的长期稳定运行。

电喷发动机的工作原理
电喷发动机是一种通过电子控制系统实现燃油喷射的发动机。

它的工作原理是利用电子控制系统精确控制燃油喷射的时机和量，从而实现更高效、更经济的燃烧过程。

电喷发动机的基本组成包括燃油泵、燃油喷嘴、电子控制单元和传感器等部件。

其中，电子控制单元是系统的核心，它通过接收传感器的信号，计算出燃油喷射的时机和量，并通过控制燃油泵和喷嘴的工作来实现燃油喷射。

在工作时，传感器会实时监测发动机的转速、负荷、温度等参数，并将这些信息传递给电子控制单元。

电子控制单元根据传感器的信号，计算出燃油喷射的时机和量，并通过控制燃油泵来提供所需的燃油压力。

然后，燃油会被喷射到气缸内，与空气混合，形成可燃混合气。

为了精确控制燃油喷射的时机和量，电喷发动机采用了多种控制方式。

其中一种常见的方式是利用电喷喷油嘴的开启时间来控制喷油时机，而喷油量则通过改变喷嘴的喷油时间和喷油压力来实现。

这样可以根据不同的工况和要求，灵活地调整燃油喷射策略，以达到最佳的燃烧效果和经济性。

总的来说，电喷发动机通过电子控制系统精确控制燃油喷射的时机和量，以实现更高效、更经济的燃烧过程。

这种工作原理使得电喷发动机在燃油利用率、排放控制和动力性能等方面都有着显著的优势。

发动机电喷的原理发动机电喷是一种现代汽车采用的燃油供给系统，它能够使发动机燃烧更加高效、经济，并减少污染物的排放。

本文将介绍发动机电喷的原理及其工作过程。

一、发动机电喷的基本原理发动机电喷是通过电子控制器来控制燃油喷射的操作。

其基本原理是将燃油从燃料箱中通过燃油泵提升至高压油路中，然后通过电喷油嘴喷射进入发动机燃烧室中，最后由火花塞点火引燃混合气体。

二、发动机电喷系统的组成发动机电喷系统主要由以下几个部分组成：1. 燃料泵：将燃油从燃料箱中提升至高压油路；2. 高压燃油管：将高压燃油输送至电喷油嘴；3. 电喷油嘴：将高压燃油细化成小的燃油雾滴喷射进入发动机燃烧室；4. 发动机控制单元（ECU）：接收来自传感器的信号，并根据车辆状况和驾驶员需求来控制电喷油嘴的喷射；5. 传感器系统：用于检测发动机的运行状态，包括进气量、水温、氧气浓度等参数。

三、发动机电喷的工作过程发动机电喷的工作过程一般包括以下几个步骤：1. 检测系统：发动机控制单元通过传感器系统检测车辆的运行状态，包括车速、转速、水温等参数。

2. 燃油供给：根据检测到的数据，发动机控制单元计算出需要喷射的燃油量，并控制燃料泵提供足够的燃油压力。

3. 燃油喷射：通过控制电喷油嘴的喷射时机和喷射量，将燃油喷射到发动机燃烧室中。

燃油喷射的时间和量取决于发动机负载、速度和其他参数。

4. 燃烧过程：燃油被喷射到发动机燃烧室后，与进入燃烧室的空气混合，并由火花塞点火引燃，完成燃烧过程。

5. 排放处理：发动机电喷系统可以通过调节燃油喷射量和时间，使燃烧更加充分，降低氮氧化物和颗粒物的产生，减少排放污染。

四、发动机电喷的优势发动机电喷相比于传统的化油器供油系统具有以下几个优势：1. 燃油喷射更加精准：通过电喷油嘴可以控制燃油的喷射时机和喷射量，使燃油喷射更加精准和稳定，提高燃烧效率。

2. 燃油经济性更好：电喷系统能够更好地适应不同负荷和速度的需求，使燃油的利用效率更高，减少燃油浪费。
