电喷发动机原理与检修——喷油控制原理与检修

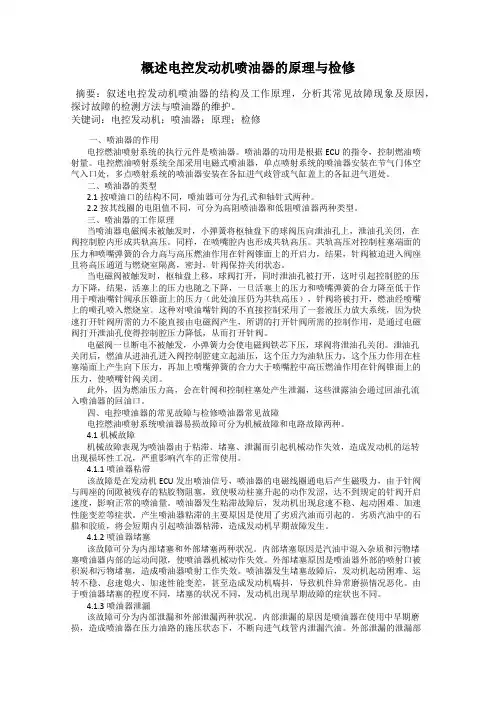

概述电控发动机喷油器的原理与检修摘要：叙述电控发动机喷油器的结构及工作原理，分析其常见故障现象及原因，探讨故障的检测方法与喷油器的维护。

关键词：电控发动机；喷油器；原理；检修一、喷油器的作用电控燃油喷射系统的执行元件是喷油器。

喷油器的功用是根据ECU的指令，控制燃油喷射量。

电控燃油喷射系统全部采用电磁式喷油器，单点喷射系统的喷油器安装在节气门体空气入口处，多点喷射系统的喷油器安装在各缸进气歧管或气缸盖上的各缸进气道处。

二、喷油器的类型2.1按喷油口的结构不同，喷油器可分为孔式和轴针式两种。

2.2按其线圈的电阻值不同，可分为高阻喷油器和低阻喷油器两种类型。

三、喷油器的工作原理当喷油器电磁阀未被触发时，小弹簧将枢轴盘下的球阀压向泄油孔上，泄油孔关闭，在阀控制腔内形成共轨高压。

同样，在喷嘴腔内也形成共轨高压。

共轨高压对控制柱塞端面的压力和喷嘴弹簧的合力高与高压燃油作用在针阀锥面上的开启力，结果，针阀被迫进入阀座且将高压通道与燃烧室隔离，密封，针阀保持关闭状态。

当电磁阀被触发时，枢轴盘上移，球阀打开，同时泄油孔被打开，这时引起控制腔的压力下降，结果，活塞上的压力也随之下降，一旦活塞上的压力和喷嘴弹簧的合力降至低于作用于喷油嘴针阀承压锥面上的压力（此处油压仍为共轨高压），针阀将被打开，燃油经喷嘴上的喷孔喷入燃烧室。

这种对喷油嘴针阀的不直接控制采用了一套液压力放大系统，因为快速打开针阀所需的力不能直接由电磁阀产生，所谓的打开针阀所需的控制作用，是通过电磁阀打开泄油孔使得控制腔压力降低，从而打开针阀。

电磁阀一旦断电不被触发，小弹簧力会使电磁阀铁芯下压，球阀将泄油孔关闭。

泄油孔关闭后，燃油从进油孔进入阀控制腔建立起油压，这个压力为油轨压力，这个压力作用在柱塞端面上产生向下压力，再加上喷嘴弹簧的合力大于喷嘴腔中高压燃油作用在针阀锥面上的压力，使喷嘴针阀关闭。

此外，因为燃油压力高，会在针阀和控制柱塞处产生泄漏，这些泄露油会通过回油孔流入喷油器的回油口。

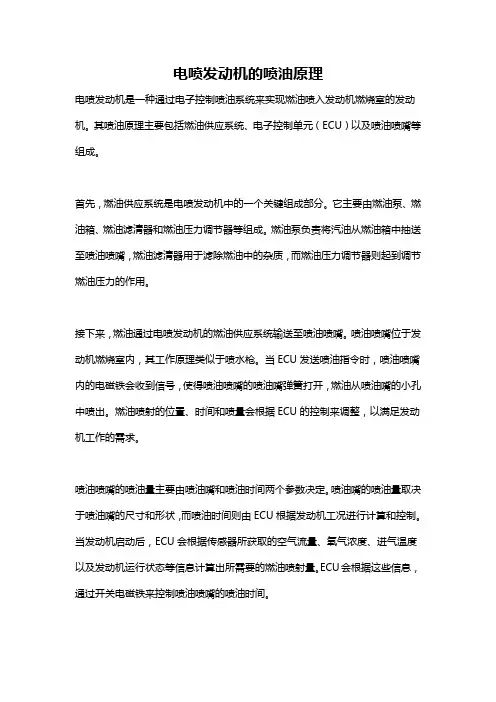

电喷发动机的喷油原理电喷发动机是一种通过电子控制喷油系统来实现燃油喷入发动机燃烧室的发动机。

其喷油原理主要包括燃油供应系统、电子控制单元（ECU）以及喷油喷嘴等组成。

首先，燃油供应系统是电喷发动机中的一个关键组成部分。

它主要由燃油泵、燃油箱、燃油滤清器和燃油压力调节器等组成。

燃油泵负责将汽油从燃油箱中抽送至喷油喷嘴，燃油滤清器用于滤除燃油中的杂质，而燃油压力调节器则起到调节燃油压力的作用。

接下来，燃油通过电喷发动机的燃油供应系统输送至喷油喷嘴。

喷油喷嘴位于发动机燃烧室内，其工作原理类似于喷水枪。

当ECU发送喷油指令时，喷油喷嘴内的电磁铁会收到信号，使得喷油喷嘴的喷油嘴弹簧打开，燃油从喷油嘴的小孔中喷出。

燃油喷射的位置、时间和喷量会根据ECU的控制来调整，以满足发动机工作的需求。

喷油喷嘴的喷油量主要由喷油嘴和喷油时间两个参数决定。

喷油嘴的喷油量取决于喷油嘴的尺寸和形状，而喷油时间则由ECU根据发动机工况进行计算和控制。

当发动机启动后，ECU会根据传感器所获取的空气流量、氧气浓度、进气温度以及发动机运行状态等信息计算出所需要的燃油喷射量。

ECU会根据这些信息，通过开关电磁铁来控制喷油喷嘴的喷油时间。

在喷油过程中，ECU还会利用氧气传感器等传感器实时监测发动机燃烧情况，并调整喷油嘴的喷油量和喷射时间，以确保燃烧的效率和排放的环保要求。

通过与其他传感器的协作，电喷发动机可以实现更精确的燃油喷射控制，提高发动机的燃烧效率和动力性能。

总的来说，电喷发动机的喷油原理是通过电子控制单元(ECU)来控制燃油泵和喷油喷嘴的工作。

通过ECU根据传感器获取的各种参数信息，计算出所需的燃油喷射量，并通过控制喷油嘴的喷油时间和喷油量，实现对发动机燃油喷射的精确控制。

这种喷油原理使得电喷发动机可以更好地适应不同的工况，提高燃烧效率和动力性能，同时也降低了尾气排放的污染。

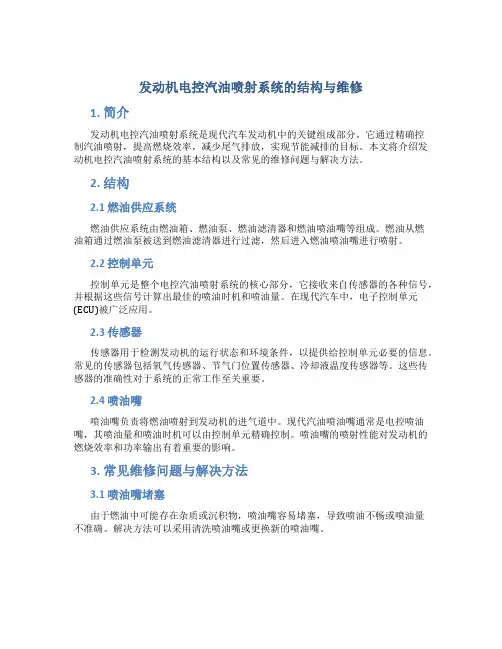

发动机电控汽油喷射系统的结构与维修1. 简介发动机电控汽油喷射系统是现代汽车发动机中的关键组成部分。

它通过精确控制汽油喷射，提高燃烧效率，减少尾气排放，实现节能减排的目标。

本文将介绍发动机电控汽油喷射系统的基本结构以及常见的维修问题与解决方法。

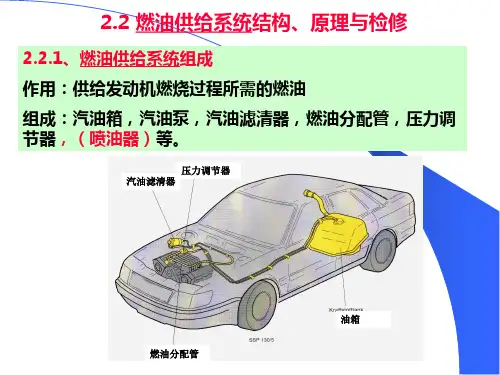

2. 结构2.1 燃油供应系统燃油供应系统由燃油箱、燃油泵、燃油滤清器和燃油喷油嘴等组成。

燃油从燃油箱通过燃油泵被送到燃油滤清器进行过滤，然后进入燃油喷油嘴进行喷射。

2.2 控制单元控制单元是整个电控汽油喷射系统的核心部分，它接收来自传感器的各种信号，并根据这些信号计算出最佳的喷油时机和喷油量。

在现代汽车中，电子控制单元(ECU)被广泛应用。

2.3 传感器传感器用于检测发动机的运行状态和环境条件，以提供给控制单元必要的信息。

常见的传感器包括氧气传感器、节气门位置传感器、冷却液温度传感器等。

这些传感器的准确性对于系统的正常工作至关重要。

2.4 喷油嘴喷油嘴负责将燃油喷射到发动机的进气道中。

现代汽油喷油嘴通常是电控喷油嘴，其喷油量和喷油时机可以由控制单元精确控制。

喷油嘴的喷射性能对发动机的燃烧效率和功率输出有着重要的影响。

3. 常见维修问题与解决方法3.1 喷油嘴堵塞由于燃油中可能存在杂质或沉积物，喷油嘴容易堵塞，导致喷油不畅或喷油量不准确。

解决方法可以采用清洗喷油嘴或更换新的喷油嘴。

3.2 电控单元故障电控单元是整个系统的控制中枢，一旦发生故障，会导致系统无法正常工作。

解决方法一般是通过针对性诊断，修复或更换故障的电控单元。

3.3 传感器信号异常传感器可能由于老化或损坏而导致信号异常，这将直接影响到控制单元的工作。

解决方法可以是校正传感器或更换故障的传感器。

3.4 燃油供应问题燃油供应系统中的燃油泵或燃油滤清器可能会出现故障，导致燃油供应不稳定或燃油质量下降。

解决方法包括检修燃油泵或更换燃油滤清器。

4. 总结发动机电控汽油喷射系统是现代汽车发动机的重要组成部分，它通过精确控制燃油喷射，提高发动机的燃烧效率和性能。

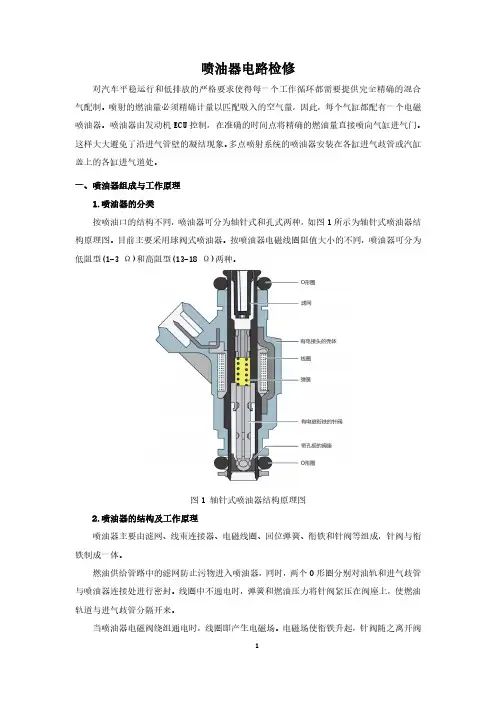

喷油器电路检修对汽车平稳运行和低排放的严格要求使得每一个工作循环都需要提供完全精确的混合气配制。

喷射的燃油量必须精确计量以匹配吸入的空气量，因此，每个气缸都配有一个电磁喷油器。

喷油器由发动机ECU控制，在准确的时间点将精确的燃油量直接喷向气缸进气门。

这样大大避免了沿进气管壁的凝结现象。

多点喷射系统的喷油器安装在各缸进气歧管或汽缸盖上的各缸进气道处。

一、喷油器组成与工作原理1.喷油器的分类按喷油口的结构不同，喷油器可分为轴针式和孔式两种，如图1所示为轴针式喷油器结构原理图。

目前主要采用球阀式喷油器。

按喷油器电磁线圈阻值大小的不同，喷油器可分为低阻型(1-3 Ω)和高阻型(13-18 Ω)两种。

图1 轴针式喷油器结构原理图2.喷油器的结构及工作原理喷油器主要由滤网、线束连接器、电磁线圈、回位弹簧、衔铁和针阀等组成，针阀与衔铁制成一体。

燃油供给管路中的滤网防止污物进入喷油器，同时，两个O形圈分别对油轨和进气歧管与喷油器连接处进行密封。

线圈中不通电时，弹簧和燃油压力将针阀紧压在阀座上，使燃油轨道与进气歧管分隔开来。

当喷油器电磁阀绕组通电时，线圈即产生电磁场。

电磁场使衔铁升起，针阀随之离开阀座，燃油从喷油器喷出。

系统压力和喷油嘴量孔开度是单位时间内喷油量的决定因素。

触发电流中止，针阀立即关闭。

喷油器通常采用顺序燃油喷射，即曲轴每转两圈，各缸的喷油器按照发动机的点火顺序，依次在最合适的曲轴转角位置进行燃油喷射。

发动机的喷油量通过电控单元控制喷油器的通电时间（喷油脉冲宽度）来确定。

发动机电脑根据发动机运转工况及各种影响因素进行计算，最后确定喷油器通电时间。

二、喷油器的检测使发动机转速达到2500r/min以上.听喷油器的工作声音.发动机工作时用手指或听诊器(触杆式)接触喷油器,通过声音来判断喷油器是否动作。

1.喷油器的电阻检查拨开喷油器的导线连接器,用万用表欧姆挡测量喷油器上两个接线端子间的电阻,阻值应为12~17Ω,如果阻值不符,则应更换喷油器。

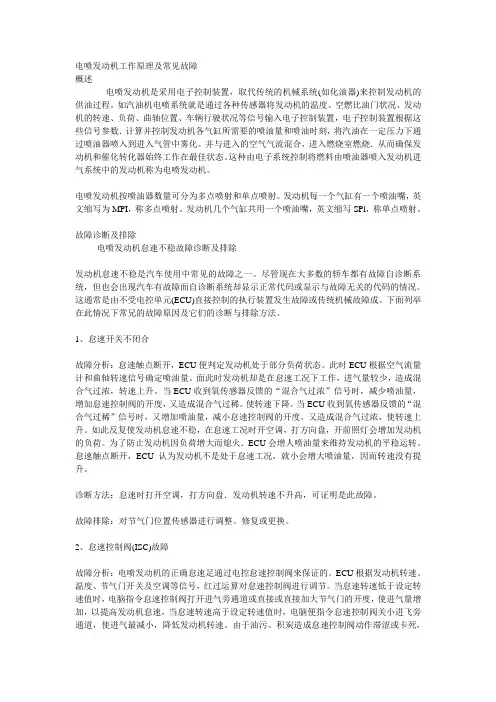

电喷发动机工作原理及常见故障概述电喷发动机是采用电子控制装置，取代传统的机械系统(如化油器)来控制发动机的供油过程。

如汽油机电喷系统就是通过各种传感器将发动机的温度、空燃比油门状况、发动机的转速、负荷、曲轴位置、车辆行驶状况等信号输入电子控制装置，电子控制装置根据这些信号参数．计算并控制发动机各气缸所需要的喷油量和喷油时刻，将汽油在一定压力下通过喷油器喷入到进入气管中雾化。

并与进入的空气气流混合，进入燃烧室燃烧．从而确保发动机和催化转化器始终工作在最佳状态。

这种由电子系统控制将燃料由喷油器喷入发动机进气系统中的发动机称为电喷发动机。

电喷发动机按喷油器数量可分为多点喷射和单点喷射。

发动机每一个气缸有一个喷油嘴，英文缩写为MPI，称多点喷射。

发动机几个气缸共用一个喷油嘴，英文缩写SPl，称单点喷射。

故障诊断及排除电喷发动机怠速不稳故障诊断及排除发动机怠速不稳是汽车使用中常见的故障之一。

尽管现在大多数的轿车都有故障自诊断系统，但也会出现汽车有故障面自诊断系统却显示正常代码或显示与故障无关的代码的情况。

这通常是由不受电控单元(ECU)直接控制的执行装置发生故障或传统机械故障成。

下面列举在此情况下常兄的故障原因及它们的诊断与排除方法。

1、怠速开关不闭合故障分析：怠速触点断开，ECU便判定发动机处于部分负荷状态。

此时ECU根据空气流量计和曲轴转速信号确定喷油量。

面此时发动机却是在怠速工况下工作，进气量较少，造成混合气过浓，转速上升。

当ECU收到氧传感器反馈的“混合气过浓”信号时，减少喷油量，增加怠速控制阀的开度，又造成混合气过稀。

使转速下降。

当ECU收到氧传感器反馈的“混合气过稀”信号时，又增加喷油量，减小怠速控制阀的开度，又造成混合气过浓，使转速上升。

如此反复使发动机怠速不稳，在怠速工况时开空调，打方向盘，开前照灯会增加发动机的负荷。

为了防止发动机因负荷增大而熄火．ECU会增人喷油量来维持发动机的平稳运转。

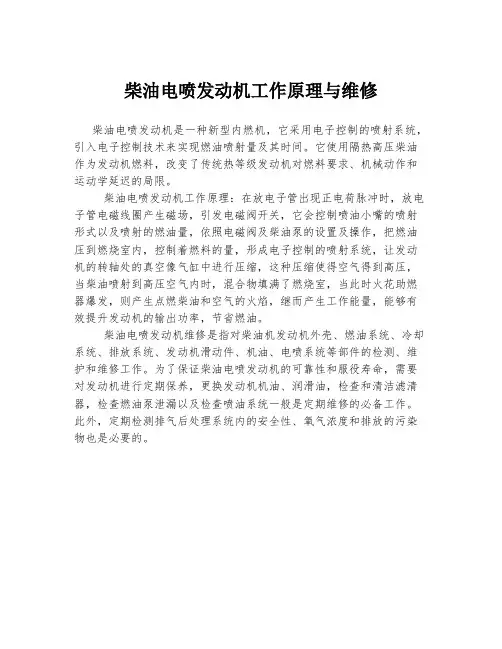

柴油电喷发动机工作原理与维修
柴油电喷发动机是一种新型内燃机，它采用电子控制的喷射系统，引入电子控制技术来实现燃油喷射量及其时间。

它使用隔热高压柴油作为发动机燃料，改变了传统热等级发动机对燃料要求、机械动作和运动学延迟的局限。

柴油电喷发动机工作原理：在放电子管出现正电荷脉冲时，放电子管电磁线圈产生磁场，引发电磁阀开关，它会控制喷油小嘴的喷射形式以及喷射的燃油量，依照电磁阀及柴油泵的设置及操作，把燃油压到燃烧室内，控制着燃料的量，形成电子控制的喷射系统，让发动机的转轴处的真空像气缸中进行压缩，这种压缩使得空气得到高压，当柴油喷射到高压空气内时，混合物填满了燃烧室，当此时火花助燃器爆发，则产生点燃柴油和空气的火焰，继而产生工作能量，能够有效提升发动机的输出功率，节省燃油。

柴油电喷发动机维修是指对柴油机发动机外壳、燃油系统、冷却系统、排放系统、发动机滑动件、机油、电喷系统等部件的检测、维护和维修工作。

为了保证柴油电喷发动机的可靠性和服役寿命，需要对发动机进行定期保养，更换发动机机油、润滑油，检查和清洁滤清器，检查燃油泵泄漏以及检查喷油系统一般是定期维修的必备工作。

此外，定期检测排气后处理系统内的安全性、氧气浓度和排放的污染物也是必要的。

电控燃油喷射系统原理及故障诊断处理作者：徐云霞来源：《科教导刊·电子版》2013年第19期摘要电控燃油喷射系统，利用计算机实现对燃油供应量的准确控制，可有效改善柴油机的动力性和经济性，从而形成优越的市场优势。

日常维护中应针对故障的不同现象，分析具体的故障原因，采取相应的处理方法。

本文中，笔者首先介绍电控燃油喷射系统的功能和组成，然后阐述电控燃油喷射自诊断系统，探讨电控燃油喷射系统常见故障的处理方法。

关键词电控燃油喷射系统工作原理故障诊断处理方法中图分类号：U472.4 文献标识码：A1 电控燃油喷射系统的功能及组成1.1 电控系统的功能电控系统主要实现供油速率、喷油压力控制在内的多项目标控制，包括怠速控制、进气控制、增压控制、排放控制、起动控制、巡航控制、故障自诊断、失效保护、发动机与变速箱的综合控制，实行全方位集中控制。

燃油喷射控制是电控系统的主要功能之一。

燃油喷射系统主要实现供油量控制、低油压保护、供油正时控制、供油速率与供油规律的控制、喷油压力的控制、增压器工作的保护等。

1.2电控燃油喷射系统的组成柴油机电控燃油喷射系统包括传感器（包括开关）、控制模块以及执行元件。

（1）传感器。

传感器，主要有油门位置、发动机位置、机油温度、柴油温度、车速、转速传感器等，可监测汽车的运行状态，并将监测结果转换成电信号输入给控制模块组成。

（2）控制模块。

控制模块，即ECU，根据各种传感器的输入信号和内存程序计算出供（喷）油量和供（喷）油时刻，并向执行元件发出指令信号。

（3）执行元件。

执行元件主要有喷油泵及喷油器控制元件，EGR阀、转速表、故障指示灯等，执行ECU的指令，控制和调节柴油机的供油量、供油正时、增压器废气旁通阀、EGR 阀等。

2 电控燃油喷射自诊断系统2.1 电控燃油喷射自诊断系统的工作原理（1）传感器故障的诊断原理：燃油喷射系统里传感器，它们持续向电控单元输入信号。

电控单元内设的传感器信号监测系统，可判别输入信号正常与否，是否存在异常值。

电喷发动机工作原理及常见故障概述电喷发动机是采用电子控制装置，取代传统的机械系统(如化油器)来控制发动机的供油过程。

如汽油机电喷系统就是通过各种传感器将发动机的温度、空燃比油门状况、发动机的转速、负荷、曲轴位置、车辆行驶状况等信号输入电子控制装置，电子控制装置根据这些信号参数．计算并控制发动机各气缸所需要的喷油量和喷油时刻，将汽油在一定压力下通过喷油器喷入到进入气管中雾化。

并与进入的空气气流混合，进入燃烧室燃烧．从而确保发动机和催化转化器始终工作在最佳状态。

这种由电子系统控制将燃料由喷油器喷入发动机进气系统中的发动机称为电喷发动机。

电喷发动机按喷油器数量可分为多点喷射和单点喷射。

发动机每一个气缸有一个喷油嘴，英文缩写为MPI，称多点喷射。

发动机几个气缸共用一个喷油嘴，英文缩写SPl，称单点喷射。

故障诊断及排除电喷发动机怠速不稳故障诊断及排除发动机怠速不稳是汽车使用中常见的故障之一。

尽管现在大多数的轿车都有故障自诊断系统，但也会出现汽车有故障面自诊断系统却显示正常代码或显示与故障无关的代码的情况。

这通常是由不受电控单元(ECU)直接控制的执行装置发生故障或传统机械故障成。

下面列举在此情况下常兄的故障原因及它们的诊断与排除方法。

1、怠速开关不闭合故障分析：怠速触点断开，ECU便判定发动机处于部分负荷状态。

此时ECU根据空气流量计和曲轴转速信号确定喷油量。

面此时发动机却是在怠速工况下工作，进气量较少，造成混合气过浓，转速上升。

当ECU收到氧传感器反馈的“混合气过浓”信号时，减少喷油量，增加怠速控制阀的开度，又造成混合气过稀。

使转速下降。

当ECU收到氧传感器反馈的“混合气过稀”信号时，又增加喷油量，减小怠速控制阀的开度，又造成混合气过浓，使转速上升。

如此反复使发动机怠速不稳，在怠速工况时开空调，打方向盘，开前照灯会增加发动机的负荷。

为了防止发动机因负荷增大而熄火．ECU会增人喷油量来维持发动机的平稳运转。

柴油电喷发动机工作原理与维修1.燃油供给：柴油通过燃油泵从燃油箱引入，经过燃油滤清器进行过滤，去除杂质。

然后进入高压油泵，高压油泵将燃油加压，以便喷射到喷油嘴中。

2.压力调节：在高压油泵的一侧，有一个增压调节阀，它通过一个连杆与喷油器连接。

当压力过高时，调节阀会打开，将多余的燃油返回到油箱。

3.喷油嘴工作：高压油泵将加压的燃油喷向喷油嘴。

喷油嘴内部设有一个喷油嘴针阀，在喷油时，针阀被顶开，燃油喷向燃烧室。

喷油时间和喷油量可以通过电控单元来控制。

4.点火：5.排气：燃烧后的废气通过排气门排出发动机。

1.油路检查：对燃油泵、喷油嘴和油路进行检查，确保燃油供给正常，没有漏油或堵塞的情况。

2.点火系统维护：保持点火系统的正常工作，检查电控单元的电线和连线是否松动或损坏，确保信号的正常传输。

3.气缸压力测试：对柴油机进行压缩测试，检查气缸的压力是否正常，以确保柴油的压缩燃烧。

4.机油更换：定期更换机油，清洗机油滤清器，保持机油的清洁和润滑性能，延长发动机的使用寿命。

5.清洗喷油嘴：定期清洗喷油嘴，以防止燃油喷射不畅或堵塞，影响燃烧效果。

6.故障排除：对可能出现的故障进行排查和修复，例如机油泵故障、喷油器堵塞等问题。

及时发现和解决故障，可以保证发动机的正常运行。

1.定期保养：定期对发动机进行保养，更换滤清器、机油等易损件，确保发动机的正常工作状态。

2.使用优质燃油：选择高质量的柴油，避免由于燃质不佳引起的故障和损坏。

3.正确操作：正确启动发动机，避免长时间的怠速运行，及时熄火。

4.温度控制：柴油电喷发动机在运行过程中需要保持适宜的温度，避免过热或过冷。

总之，柴油电喷发动机工作原理是通过燃油供给，喷射和压燃等步骤实现燃烧，维修需要进行油路检查、点火系统维护、压力测试、机油更换、清洗喷油嘴和故障排除等工作。

正确的维护和操作能够保证柴油电喷发动机的长期稳定运行。

阐述电喷发动机喷油控制的原理电喷发动机喷油控制是指通过电喷喷油系统对发动机喷油量进行控制的方法。

电喷喷油系统是一种先进的燃油供给系统，它能够高效地将燃油雾化并喷射到发动机气缸中，以实现更好的燃烧效果。

电喷喷油控制的原理可从以下几个方面进行阐述。

1.传感器信号采集：电喷喷油系统通过多个传感器来采集发动机运行状态的信息，如空气流量、进气温度、气压、水温等。

这些传感器会将采集到的信号发送到喷油控制器。

2.喷油控制器计算：喷油控制器接收到传感器的信号后，会根据这些信号计算出当前发动机运行所需的喷油量。

计算过程中需要考虑到发动机的工作负荷、转速、马力输出等因素。

3.喷油阀控制：计算出所需的喷油量后，喷油控制器会根据计算结果控制喷油阀的开启时间和开启次数。

喷油阀开启时，燃油会被喷射到发动机气缸中。

喷油控制器通过精确控制喷油阀的开启时间和持续时间，来实现对喷油量的精确控制。

4.反馈控制：电喷喷油系统还会通过传感器对喷油效果进行监测和反馈。

例如，氧传感器可以监测发动机尾气中的氧气含量，并将信号发送到喷油控制器。

喷油控制器通过分析这些反馈信号，可以进一步调整喷油量，以达到更好的燃烧效果和减少尾气排放。

总结来说，电喷发动机喷油控制的原理是通过传感器采集发动机运行状态的信息，喷油控制器根据这些信息计算出所需的喷油量，然后精确控制喷油阀的开启时间和开启次数，最终实现对喷油量的精确控制。

这种方法可以提高燃油利用率、减少尾气排放、提升发动机的动力性能和可靠性。

同时，电喷喷油系统还能根据发动机的运行状态实时调整喷油量，以适应不同工况下的需要，进一步提高燃油经济性和环境友好性。

阐述电喷发动机喷油控制的原理
电喷发动机是指采用电子喷油器进行燃油喷射控制的发动机，其喷油控制原理是通过电子控制单元（ECU）对喷油器进行精确的喷油时间和喷油量控制，从而实现燃油的有效燃烧和发动机的高效工作。

电喷发动机喷油控制的原理主要包括以下几个方面：
1. 传感器检测：电喷发动机通过多个传感器对发动机工况进行实时监测，包括进气量、进气温度、大气压力、冷却液温度、氧气含量等参数。

这些传感器采集到的数据将作为ECU喷油控制的参考依据。

2. 驱动信号：ECU根据传感器采集到的数据以及预先设定的工作模式，计算出喷油的时间和喷油量，并通过驱动信号控制喷油器的工作。

驱动信号的频率和宽度决定了喷油器的工作状态，进而影响燃油的喷射量。

3. 喷油器工作原理：喷油器是电喷发动机中的核心部件，其主要由电磁阀和喷嘴组成。

当ECU发送驱动信号给喷油器时，电磁阀会打开，喷嘴会向气缸内喷射燃油。

喷嘴的喷油量受到喷嘴孔径、喷嘴压力、驱动信号的控制等因素的影响。

4. 燃烧效果检测：电喷发动机通过氧气传感器对排气中的氧气含量进行监测，以判断燃烧效果是否良好。

ECU根据氧气传感器的反馈信号，对喷油量进行微调，以保证燃烧效果的最佳状态。

总结起来，电喷发动机喷油控制的原理是通过传感器检测发动机工况，ECU计算喷油时间和喷油量，并通过驱动信号控制喷油器的工作。

喷油器将燃油喷射到气缸内，燃烧效果通过氧气传感器进行监测和调整。

这种喷油控制方式能够实现对燃油喷射的精确控制，提高发动机的燃烧效率和动力性能。
