螺旋测微器和游标卡尺的原理及使用方法

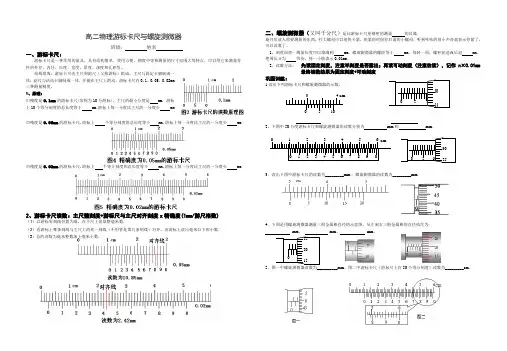

高二物理游标卡尺与螺旋测微器班级：姓名一、游标卡尺：游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等。

结构组成：游标卡尺由主尺和副尺（又称游标）组成。

主尺与固定卡脚制成一体；副尺与活动卡脚制成一体，并能在主尺上滑动。

游标卡尺有0.1、0.05、0.02mm三种测量精度。

1、原理：⑴精度是0.1mm的游标卡尺(常称为10分游标)，主尺的最小分度是 mm，游标上10个等分刻度的总长度等于 mm，游标上每一分度比主尺的一分度少 mm⑵精度是0.05mm的游标卡尺，游标上个等分刻度的总长度等于 mm，游标上每一分度比主尺的一分度少 mm⑶精度是0.02mm的游标卡尺，游标上个等分刻度的总长度等于 mm，游标上每一分度比主尺的一分度少 mm2、游标卡尺读数：主尺整刻度+游标尺与主尺对齐刻度x精确度(1mm/游尺格数)（1）以游标零刻线位置为准，在主尺上读取整毫米数．（2）看游标上哪条刻线与主尺上的某一刻线（不用管是第几条刻线）对齐，由游标上读出毫米以下的小数．（3）总的读数为毫米整数加上毫米小数．二、螺旋测微器（又叫千分尺）是比游标卡尺更精密的测量的仪器旋开后放入你要测量的东西，拧大螺母可以很快卡紧，快紧的时候拧后面的小螺母，听到咔咔的很小声音就表示拧紧了，可以读数了。

1、刻度原理：测量长度可以准确到 mm。

螺旋测微器的螺距等于 mm，每转一周，螺杆前进或后退 mm。

把周长分为等份，每一小格表示0.01mm。

2、读数方法：先读固定刻度，注意半刻度是否露出；再读可动刻度（注意估读），记作 n×0.01mm最终读数结果为固定刻度+可动刻度巩固训练：1.读出下列游标卡尺和螺旋测微器的示数。

2、下图中50分度游标卡尺和螺旋测微器的读数分别为mm和mm。

3．读出下图中游标卡尺的读数为_________mm.；螺旋测微器的读数为_________mm.4．下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为：mm、mm、mm。

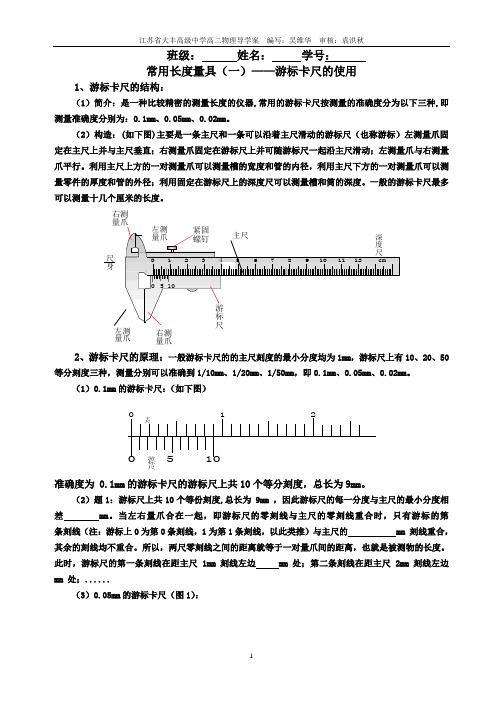

班级： 姓名： 学号： 常用长度量具（一）——游标卡尺的使用1、游标卡尺的结构：（1）简介：是一种比较精密的测量长度的仪器,常用的游标卡尺按测量的准确度分为以下三种,即测量准确度分别为：0.1mm 、0.05mm 、0.02mm 。

（2）构造：(如下图)主要是一条主尺和一条可以沿着主尺滑动的游标尺（也称游标）左测量爪固定在主尺上并与主尺垂直；右测量爪固定在游标尺上并可随游标尺一起沿主尺滑动；左测量爪与右测量爪平行。

利用主尺上方的一对测量爪可以测量槽的宽度和管的内径，利用主尺下方的一对测量爪可以测量零件的厚度和管的外径；利用固定在游标尺上的深度尺可以测量槽和筒的深度。

一般的游标卡尺最多可以测量十几个厘米的长度。

右测右测量爪量爪2、游标卡尺的原理：一般游标卡尺的的主尺刻度的最小分度均为1mm ，游标尺上有10、20、50等分刻度三种，测量分别可以准确到1/10mm 、1/20mm 、1/50mm ，即0.1mm 、0.05mm 、0.02mm 。

（1）0.1mm 的游标卡尺：（如下图）0 5 10 游标尺0 12主尺准确度为 0.1mm 的游标卡尺的游标尺上共10个等分刻度，总长为9mm 。

（2）题1：游标尺上共10个等份刻度,总长为 9mm ，因此游标尺的每一分度与主尺的最小分度相差 mm 。

当左右量爪合在一起，即游标尺的零刻线与主尺的零刻线重合时，只有游标的第 条刻线（注：游标上0为第0条刻线，1为第1条刻线，以此类推）与主尺的 mm 刻线重合，其余的刻线均不重合。

所以，两尺零刻线之间的距离就等于一对量爪间的距离，也就是被测物的长度。

此时，游标尺的第一条刻线在距主尺 1mm 刻线左边 mm 处；第二条刻线在距主尺 2mm 刻线左边 mm 处；......（3）0.05mm 的游标卡尺（图1）：图1准确度为 0.05mm的游标卡尺的游标尺上共20个等分刻度，总长为19mm。

0.05mm的游标卡尺（图2）：图2准确度为 0.02mm的游标卡尺的游标尺上共50个等分刻度，总长为49mm。

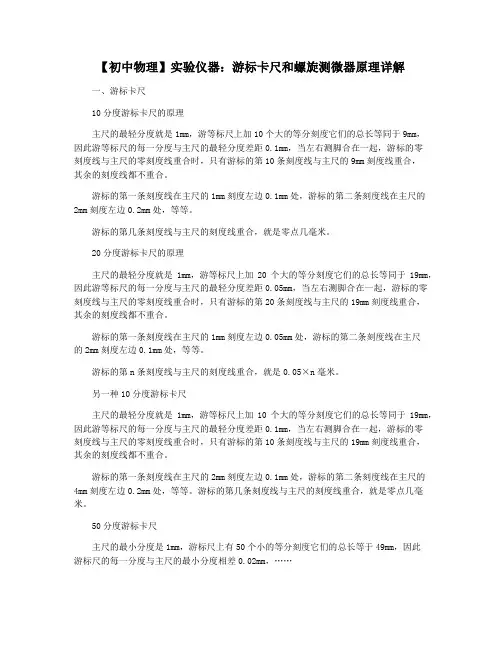

【初中物理】实验仪器：游标卡尺和螺旋测微器原理详解一、游标卡尺10分度游标卡尺的原理主尺的最轻分度就是1mm，游等标尺上加10个大的等分刻度它们的总长等同于9mm，因此游等标尺的每一分度与主尺的最轻分度差距0.1mm，当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9mm刻度线重合，其余的刻度线都不重合。

游标的第一条刻度线在主尺的1mm刻度左边0.1mm处，游标的第二条刻度线在主尺的2mm刻度左边0.2mm处，等等。

游标的第几条刻度线与主尺的刻度线重合，就是零点几毫米。

20分度游标卡尺的原理主尺的最轻分度就是1mm，游等标尺上加20个大的等分刻度它们的总长等同于19mm，因此游等标尺的每一分度与主尺的最轻分度差距0.05mm，当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第20条刻度线与主尺的19mm刻度线重合，其余的刻度线都不重合。

游标的第一条刻度线在主尺的1mm刻度左边0.05mm处，游标的第二条刻度线在主尺的2mm刻度左边0.1mm处，等等。

游标的第n条刻度线与主尺的刻度线重合，就是0.05×n毫米。

另一种10分度游标卡尺主尺的最轻分度就是1mm，游等标尺上加10个大的等分刻度它们的总长等同于19mm，因此游等标尺的每一分度与主尺的最轻分度差距0.1mm，当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的19mm刻度线重合，其余的刻度线都不重合。

游标的第一条刻度线在主尺的2mm刻度左边0.1mm处，游标的第二条刻度线在主尺的4mm刻度左边0.2mm处，等等。

游标的第几条刻度线与主尺的刻度线重合，就是零点几毫米。

50分度游标卡尺主尺的最小分度是1mm，游标尺上有50个小的等分刻度它们的总长等于49mm，因此游标尺的每一分度与主尺的最小分度相差0.02mm，……游标卡尺的读数规则就是：T5800毫米数由主尺念出，小数部分由游标尺和主尺念出(具体方法就是，游等标尺的第几刻度线与主尺上的某一刻度线重合，毫米以下的读数就是n分之几，n就是游标卡尺上的分度数，如果游等标尺就是20分度的，那就是20分之几)。

实验：游标卡尺和螺旋测微器的原理及读数（教学案）自主学习【学法指导】一、螺旋测微器的使用原理及读数方法：1．构造：如图1所示是常用的螺旋测微器．它的测砧A和固定刻度B固定在尺架C上，旋钮D、微调旋钮D′和可动刻度E、测微螺杆F连在一起，通过精密螺纹套在B上．2．原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm.即螺旋测微器的精确度为 .读数时要估读到（即千分位），因此，螺旋测微器又叫千分尺．3．读数：测量时被测物体长度的整0.5mm数由固定刻度读出，小数部分由可动刻度读出．测量值(mm)＝固定刻度数(0.5mm)(注意0.5mm刻线是否露出)＋可动刻度数(估读一位)×0.01mm．温馨提示：螺旋测微器需要估读。

最后一位数字为估计数字，读数和记数时估计位为有效数字的最后一位．例题：如图所示，固定刻度示数为2.0 mm，不足半毫米从可动刻度上读的示数为15.0，故可得出：读数为： mm＋×0.01 mm＝ mm.二、游标卡尺的使用原理及读数方法：外径测量内径测量深度测量请注意：游标卡尺不需估读，后面不能随意加零。

测量玻璃管内径时，应该用图中游标卡尺的A、B、C三部分的部分来图中所示，玻璃管的内径d＝ mm。

测玻璃管的内径应用内测量爪A；乙图为20分度的游标卡尺，精确度为0.05 mm，读数为d＝5 mm＋0.05 mm×5＝5.25 mm）用50分度的游标卡尺，测定某圆筒的内径时，卡尺上的示数如右图所示。

mm. mmm放大图cm；用游标尺为10分度的游标卡尺测它的长度，示分度的游标卡尺测它的长度，示数为 cm。

改用螺旋测微器测，故读数为1.64cm（其中的“4”是估计值咯）；改用10分度（其中的“4”是精确值）；用50分度的游标卡尺测，精确度0.001mm，故示数1.6381cm（后面的“1”是估计值来的）。

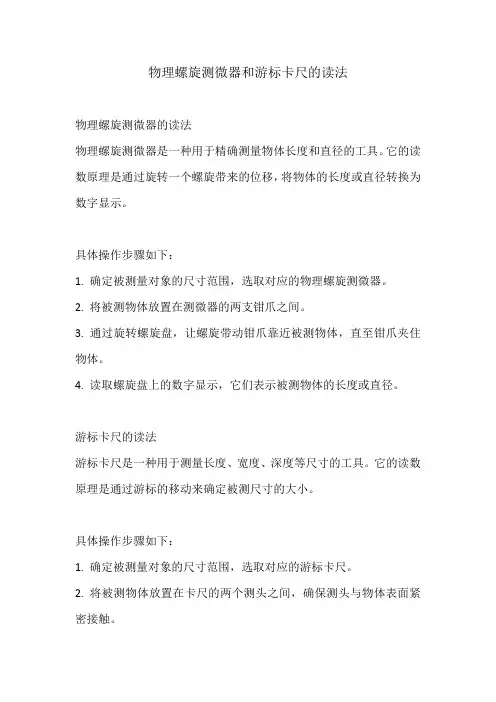

物理螺旋测微器和游标卡尺的读法
物理螺旋测微器的读法
物理螺旋测微器是一种用于精确测量物体长度和直径的工具。

它的读数原理是通过旋转一个螺旋带来的位移，将物体的长度或直径转换为数字显示。

具体操作步骤如下：
1. 确定被测量对象的尺寸范围，选取对应的物理螺旋测微器。

2. 将被测物体放置在测微器的两支钳爪之间。

3. 通过旋转螺旋盘，让螺旋带动钳爪靠近被测物体，直至钳爪夹住物体。

4. 读取螺旋盘上的数字显示，它们表示被测物体的长度或直径。

游标卡尺的读法
游标卡尺是一种用于测量长度、宽度、深度等尺寸的工具。

它的读数原理是通过游标的移动来确定被测尺寸的大小。

具体操作步骤如下：
1. 确定被测量对象的尺寸范围，选取对应的游标卡尺。

2. 将被测物体放置在卡尺的两个测头之间，确保测头与物体表面紧密接触。

3. 读取卡尺上游标的数字刻度，它们表示被测物体的长度、宽度、深度等尺寸。

需要注意的是，在读取游标卡尺的数字刻度时，应该从最小刻度开始，累加经过的刻度值，直至最后一位数字。

另外，在测量过程中，应该保持卡尺的垂直和平行，以确保测量结果的准确性。

游标卡尺和螺旋测微器的使用一、游标卡尺的使用游标卡尺是一种测量工具，由一个主卷尺和一个滑尺组成。

它的使用方法如下：1.准备工作：首先检查卡尺的刻度是否清晰，主卷尺和滑尺之间是否无摩擦。

若有问题，及时进行维护和修复。

2.测量尺寸：将游标卡尺的两腿用手掌固定在待测物的两端，保持稳定。

然后通过眼睛垂直于待测物，从顶部向下读取游标卡尺上最接近0刻度的线数值。

主卷尺和滑尺上的长刻度线代表毫米，短刻度线代表厘米。

滑尺上的游标刻度线代表0.02毫米或0.05毫米，通过对齐游标刻度线辨读数值。

3.注意事项：使用游标卡尺时，要保持垂直于待测物进行测量，尽量避免斜视。

同时要确保两腿平行固定，使测量结果准确可靠。

螺旋测微器是一种高精度的测量工具，用于测量物体的直径、深度等尺寸。

它采用螺旋原理，通过测量螺旋的回转角度来确定尺寸。

螺旋测微器的使用方法如下：1.调零：将滑螺旋测微器的量程调至最大值，将对测微器头触头与底座触头轻轻接触，然后转动调零手轮，使读数指针归零。

2.测量尺寸：将待测物体放入测微器的测量范围内，用进给手轮使测微器头轻轻与物体表面接触。

然后用调零手轮微调，使读数指针与刻度盘上的刻度线对齐。

通过读数盘上的主刻度线和刻度条上的副刻度线，确定测量结果。

3.记录读数：读出刻度盘上指针所指的刻度值，并结合副刻度线的读数进行计算。

注意螺纹测微器的主刻度代表一个螺纹的直径，副刻度代表螺距，通过读取主刻度和副刻度的值可以计算得到待测物尺寸的精确数值。

4.注意事项：使用测微器时，要保持测微器头与待测物表面的轻微接触，避免过度压力。

同时要确保测量方向垂直于待测物，以保证测量结果的准确性。

总结：游标卡尺和螺旋测微器是常见的测量工具，通过正确使用这些工具，可以实现精密测量，满足制造工艺和产品质量的要求。

在使用过程中，我们需要注意保持垂直测量，避免斜视；保持测量工具的清洁和维护，以确保测量的准确性。

不同的应用场景和需求可能需要不同类型的测量工具，因此在具体使用时，要选择合适的工具和方法，以确保测量结果的准确性和可靠性。

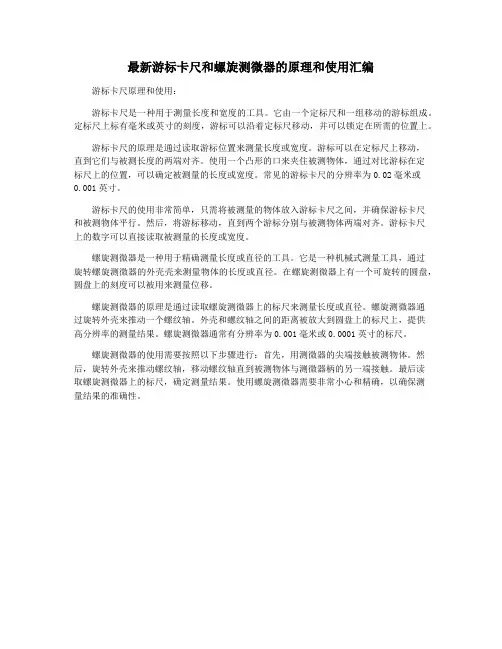

最新游标卡尺和螺旋测微器的原理和使用汇编游标卡尺原理和使用：游标卡尺是一种用于测量长度和宽度的工具。

它由一个定标尺和一组移动的游标组成。

定标尺上标有毫米或英寸的刻度，游标可以沿着定标尺移动，并可以锁定在所需的位置上。

游标卡尺的原理是通过读取游标位置来测量长度或宽度。

游标可以在定标尺上移动，直到它们与被测长度的两端对齐。

使用一个凸形的口来夹住被测物体，通过对比游标在定标尺上的位置，可以确定被测量的长度或宽度。

常见的游标卡尺的分辨率为0.02毫米或0.001英寸。

游标卡尺的使用非常简单，只需将被测量的物体放入游标卡尺之间，并确保游标卡尺和被测物体平行。

然后，将游标移动，直到两个游标分别与被测物体两端对齐。

游标卡尺上的数字可以直接读取被测量的长度或宽度。

螺旋测微器是一种用于精确测量长度或直径的工具。

它是一种机械式测量工具，通过旋转螺旋测微器的外壳壳来测量物体的长度或直径。

在螺旋测微器上有一个可旋转的圆盘，圆盘上的刻度可以被用来测量位移。

螺旋测微器的原理是通过读取螺旋测微器上的标尺来测量长度或直径。

螺旋测微器通过旋转外壳来推动一个螺纹轴。

外壳和螺纹轴之间的距离被放大到圆盘上的标尺上，提供高分辨率的测量结果。

螺旋测微器通常有分辨率为0.001毫米或0.0001英寸的标尺。

螺旋测微器的使用需要按照以下步骤进行：首先，用测微器的尖端接触被测物体。

然后，旋转外壳来推动螺纹轴，移动螺纹轴直到被测物体与测微器柄的另一端接触。

最后读取螺旋测微器上的标尺，确定测量结果。

使用螺旋测微器需要非常小心和精确，以确保测量结果的准确性。

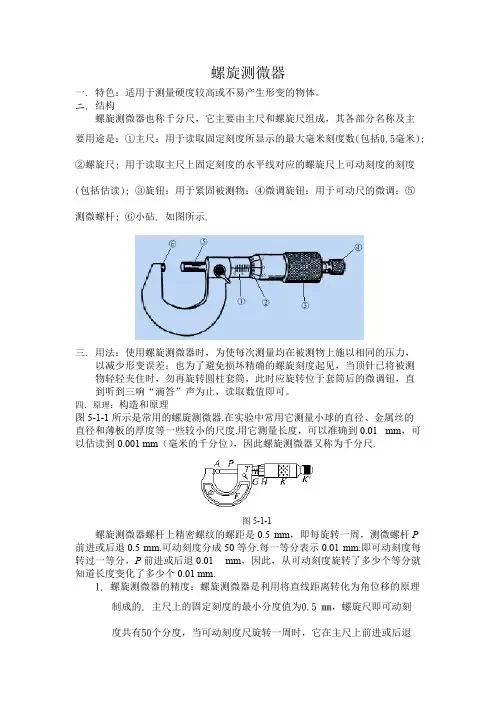

螺旋测微器一.特色：适用于测量硬度较高或不易产生形变的物体。

二.结构螺旋测微器也称千分尺，它主要由主尺和螺旋尺组成，其各部分名称及主要用途是：①主尺：用于读取固定刻度所显示的最大毫米刻度数(包括0.5毫米);②螺旋尺: 用于读取主尺上固定刻度的水平线对应的螺旋尺上可动刻度的刻度(包括估读); ③旋钮：用于紧固被测物；④微调旋钮：用于可动尺的微调；⑤测微螺杆; ⑥小砧. 如图所示.三.用法：使用螺旋测微器时，为使每次测量均在被测物上施以相同的压力，以减少形变误差；也为了避免损坏精确的螺旋刻度起见，当顶针已将被测物轻轻夹住时，勿再旋转圆柱套筒，此时应旋转位于套筒后的微调钮，直到听到三响“滴答”声为止，读取数值即可。

四．原理：构造和原理图5-1-1所示是常用的螺旋测微器.在实验中常用它测量小球的直径、金属丝的直径和薄板的厚度等一些较小的尺度.用它测量长度，可以准确到0.01 mm，可以估读到0.001 mm（毫米的千分位），因此螺旋测微器又称为千分尺.图5-1-1螺旋测微器螺杆上精密螺纹的螺距是0.5 mm，即每旋转一周，测微螺杆P前进或后退0.5 mm.可动刻度分成50等分.每一等分表示0.01 mm.即可动刻度每转过一等分，P前进或后退0.01 mm，因此，从可动刻度旋转了多少个等分就知道长度变化了多少个0.01 mm.1.螺旋测微器的精度：螺旋测微器是利用将直线距离转化为角位移的原理制成的. 主尺上的固定刻度的最小分度值为0.5 mm，螺旋尺即可动刻度共有50个分度，当可动刻度尺旋转一周时，它在主尺上前进或后退一个刻度0.5mm，则可动刻度每转过一个分格时，可动小砧前进或后退0.01 mm，所以它测量的长度可达到精度为0.01 mm.2.使用及读数方法：将待测物放在两小砧之间，然后用旋钮将被测物紧固，再用微旋钮调整，直至发出“嗒嗒”声后读数. 先读固定尺读数，要读出整毫米刻度，要注意有无半毫米刻度出现，再读出固定刻度上的水平线对应的可动刻度尺上的读数(要有估读数据)，将此数乘以0.01后与固定刻度上的读数相加即得到最后读数.3.读值计算练习：（圆柱上加上套筒上的读数）圆柱上的读数（21 + D x ）mm套筒上的读数 D x = 0.495 mm读值：（21 + 0.495）= 21.495 mm.4.螺旋测微器的零误差当螺旋测微器的两小砧靠在一起时，如果尺的读数不为零，则此时的读数称为它的零误差. 如图1-12所示的零误差为正误差，为0.024 mm；如图1-13所示的零误差为负误差，为0.470-0.500=-0.030 mm.5.螺旋测微器读出数据的位数：由于螺旋测微器也精确到0.01 mm，且可估读，所以如果以毫米为单位，最后读数中小数点后面一定有三位数，不够三位的，要用零补齐.五．练习题1.如图1-14所示为螺旋测微器测量一金属零件直径时的示数，则该金属零件的直径为多少米？__________ mm　2.如图1-15所示为用螺旋测微器测量小圆柱体的高度时的示数，则该圆柱体的高度为多少？______________mm3.当千分尺的两小砧合拢时，它的示数并不是零，其图如图1-16甲所示，用这个千分尺去测某物体的长度时，示数如图乙所示，则该物体的长度为多少？________________mm4.图5-1-25.图5-1-3给出的是用螺旋测微器测量一小钢球的直径的示数，此读数应是____mm.图5-1-3【解析】注意到固定刻度尺上的半毫米刻度线已经露出，故由固定刻度尺上读数为8.5 mm；然后由可动刻度上读出半毫米以下的读数，并注意估读一位数字，为0.100 mm；最后将两次读数相加就是所要测量的正确读数8.600 mm(可用公式d=固定刻度示数+可动刻度示数×最小分度值计算）.小结：在读数的时候一定要注意固定刻度尺上表示半毫米的刻度线是否已经露出.若忽略了这一点，本题会误读为8.100 mm.六.注意事项①测量时，当螺杆将要接触被测物体时，要停止使用K，改用K′，以避免螺杆和被测物体间产生过大的压力，这样，既可以保护仪器又能保证测量结果准确.②读数时，要注意固定刻度上表示半毫米的刻度线是否已经露出.读数时要准确到0.01 mm，估读到0.001 mm，即测量结果若用mm为单位，则小数点后面必须保留三位.游标卡尺游标卡尺的读数部分由主尺（最小分度为1 mm）和游标尺两部分组成.按照游标的精度不同可分为三种：（1）10分游标，其精度为0.1 mm；（2）20分游标，其精度为0.05 mm；（3）50分游标，精度为0.02 mm.它们的共同特点（也是它们的测量原理）是：游标上的全部刻度之长比主尺上相应的刻度之长短1 mm.以20分游标为例，游标上20个分度全部之长为19 mm，比主尺上20个分度短1 mm，所以游标上每个分度比主尺短0.02 mm，当在两测脚间放一厚0.04 mm的物体时，则游标的第2条刻线将与主尺的刻线对齐，其余的刻线与主尺上的刻线都不对齐.游标卡尺的读数方法是：以游标0刻度线为准在主尺上读出整毫米数，再看游标尺上哪一条刻度线与主尺上某刻度线（不用管是哪一条线）对齐，由游标上读出毫米以下的小数，则总的读数为：主尺上的整毫米数L1+游标上的毫米以下的小数L2.下表所示即为上述三种游标尺的设计原理和读数方法游标尺（mm）刻度格数刻度总长度每小格与1毫米差精度（mm）测量结果（游标尺上第n个格与主尺上的刻度线对正时）(mm)10 20 50919490.10.050.020.10.050.02主尺上读的毫米数+0.1n主尺上读的毫米数+0.05n主尺上读的毫米数+0.02n由于游标卡尺在读数时要分辨游标上的哪一条刻线与主尺上的刻线对的最齐，这里已包含了估读的因素，所以游标卡尺一般不再往下估读.不过用10分游标尺读数时，可在毫米的百分位上加一个“0”，表示该读数在毫米的10分位上是准确的，以区别于毫米刻度尺的读数.［例1］有一游标卡尺，主尺的最小分度是1 mm，游标上有20个小的等分刻度.用它测量一工件的长度，如图5-1-4所示.图示的读数是_____mm.图5-1-4【解析】此图经过了二级放大.由一级放大图可知工件的长度约在10~11 cm之间，再由二级放大图仔细看游标上的零刻线所对主尺的刻线位置，由主尺读出测量的整毫米数：L1=104 mm(主尺上所标数值的单位为cm);再看游标上的哪一条刻线与主尺上的某一刻线对齐，由游标读出毫米以下的小数.从二级放大图中可以看出，游标上零刻线右侧的第一条刻线与主尺上的刻线对的最齐，游标上共20个分度，每个分度代表0.05 mm，所以游标上的读数为L2=0.05 mm.故所测该工件的长度L=L1+L2=104.05 mm.小结：要掌握游标卡尺测量的原理和读数的方法，要知道主尺上和游标上所标数值的意义和单位，要能看懂多级放大图.［例2］（2003年新课程理综，23）用游标为50分度的卡尺测量一圆柱体的长度与直径，结果分别如图5-1-5（甲）、（乙）所示.由图可知其长度为_____，直径为_____.【解析】游标为50分度，每个分度值为0.02 mm.由图（甲）原图及放大图示，可看出该物体的长度约为8 mm，再由放大图仔细观察，以游标的零刻线与主尺的刻线对的最齐（有主观估计的成分，允许有些误差），所以，由图甲读出该物体的长度为8.00 mm(注意有效数字）.由图乙的原图可以看出，游标的零刻线大约对在主尺的2 mm处，再仔细观察放大图，游标上数字“9”右边的第二条刻线——即第47条刻线与主尺的刻线对的最齐，所以游标的读数为0.02 mm×47=0.94 mm，这也说明主尺的读数还不到2 mm.最后我们得到该物体的直径为1.94 mm.小结：对图甲中游标零刻线正对的情况，一定要注意读数的有效数字位数.对图乙中游标的零刻线是否正对2 mm，还是不到或是已过2 mm，即该种情况主尺如何读数，要与游标的读数结合起来判断.游标卡尺读数练习cm 012345010********读数：＿＿＿＿＿＿＿＿＿＿＿＿＿10.039mm8.063mm6.407mm2.141mm8.805mm14.540mm3.008mm50383mm2.586mm7.500mm 9.270mm 5.804mm。

游标卡尺与螺旋测微器的原理与使用1．游标卡尺游标卡尺的原理和使用方法：游标卡尺的构造如图14－49所示.它的左测脚固定在主尺a 上并与主尺垂直；右测脚与左测脚平行，固定在游标尺上，可以随同游标尺一起沿主尺滑动.主尺的分度是1mm.精度不同的游标卡尺的游标尺的分度数不同，精度最低的有10个小的等分刻度，10个小等分刻度的总长度9mm.因此这种游标尺的每一分度比主尺的最小分度短0.1mm.所以当左右测脚合在一起，游标的零刻度与主尺的零刻度重合时，除了游标的第10条刻线与主尺的9mm 刻线重合外，其余刻线都不重合.游标的第一条刻线在主尺的1mm 刻线左边0.1mm 处，游标的第二条刻线在主尺的2mm 刻线左边0.2mm 处，等等,如图14－50. 在两测脚间放一张厚0.1mm 的纸片, 游标尺就向右移动0.1mm ,这时它的第一条刻线与主尺的1mm 刻线重合，其余刻线都与主尺上的刻线不重合.同样，在两测脚间放一张厚0.5mm 的薄金属片，游标的第五条刻线与主尺的5mm 刻线重合，其余刻线都与主尺上的刻线不重合.20分度游标卡尺：游标尺上有20个小的等分刻度，它们的总长等于19mm ，因此游标尺的每一分度与主尺的最小分度相差0.05mm50分度游标卡尺：游标尺上有50个小的等分刻度，它们的总长等于49mm ，因此游标尺的每一分度与主尺的最小分度相差0.02mm【例1】用游标为50分度的游标卡尺（可准确到0.02mm ）测定某一圆筒的直径时，游标卡尺上的示数如图14-51所示，可读出圆筒的直径为 mm..分析与解答：游标为50分度的游标卡尺,可准确到0.02mm ，即精度为501mm ，游标尺上有50分度，第50个分度格与主尺49mm 对齐，每一分度为0.98mm ，游标1分度与主尺1mm 相差0.02mm ，50分度游标卡尺读数方法与10分度游标卡尺读数方法相同，游标尺上第几条刻度线与主尺上某一条刻度线对齐时，游标读数就为几个0.02mm..本题主尺读数为：“52mm ”；游标第6条刻度线与主尺上刻度线对齐，游标读数为“6×0.02mm=0.12mm ”；圆筒直径为52.12mm.练习1．有一游标卡尺，主尺的最小分度是lmm ，游标上有20个小的等分刻度，用它测量一工件的长度，如图14－52所示，这个工件的长度是 mm..图14－51 图14－49图14－50cmA B C 15 20 5 10 0 20 25 30 15 10 15 20 5 10 0 20 25 30 15 10 15 20 5 10 0 20 25 3015 10 2．螺旋测微器螺旋测微器的结构和测量原理：螺旋测微器外形如图14－53所示，它的小砧A 和固定刻度G固定在框架F 上.旋钮K 、微调旋钮K ’和可动刻度H 、测微螺杆P 连在一起，通过精密螺纹套在G 上，精密螺纹的螺距是0.5mm ，即每旋转一周，P 前进或者后退0.5mm ，可动刻度分成50等分，每一等分表示0.01mm ，当小砧A 和螺杆P 并拢时，可动刻度的零点恰好跟固定刻度G 的零点重合，用螺旋测微器的测量长度可以准确到0.01mm ，旋钮K 将测微螺杆P 旋出，把被测物体放在P 之间的夹缝中，再使A 、P 正好接触待测物体两端.在使用时，P 快要接近被测物体时，要停止使用旋钮K ，改用微调旋钮K ’，这样就不致在P 和被测物体间产生过大的压力，可以保护仪器又能保证测量的准确.P 向右移动的距离就是所测物体的长度.这个距离的整毫米数由固定刻度G 上读出，小数部分则由可动刻度上H 读出.读数时，要注意固定刻度尺上表示半毫米刻线是否已露出，如果已经露出，则不足整毫米的部分的数值应为(0.500mm+可动刻度上的读数).因为要估计一位读数，所以以毫米为单位时读数的小数点后应有3位，其中最后1位是估读值.【例2】用螺旋测微器测一小球的直径，结果如图14－54所示，则球的直经为 mm.分析与解答：解本题需要了解螺旋测微器的基本原理和读数方法.根据螺旋测微器的基本原理，在使用螺旋测微器测量读数时，在从固定刻度上读数时，除了读出整毫米部分，还要注意0.5毫米刻线是否露出．图中所示，固定刻度上的0.5mm 部分已经露出，固定刻度数为“2.5mm ”；从可动刻度上的读数为“0.198mm ”，“0.008mm ”是估读位．小球的直径读数为：“2.500+0.198=2.698mm ”.练习2．图14－55中螺旋测微器的读数为：A. mm ；B. mm; C. mm.3.（12分）(1)如图所示，螺旋测微器的读数为________mm ，游标卡尺的读数为________mm 。

游标卡尺和螺旋测微器的使用方法游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。

一、结构组成：游标卡尺由主尺和副尺（又称游标）组成。

主尺与固定卡脚制成一体；副尺与活动卡脚制成一体，并能在主尺上滑动。

游标卡尺有0.02、0.05、0.1mm三种测量精度。

二、读数方法：1、游标卡尺是利用主尺刻度间距与副尺刻度间距读数的。

以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺上50格，副尺每格长为＝0.98mm。

主尺与副尺的刻度间相关为1－0398＝0.02mm，因此它的测量精度为0.02mm（副尺上直接用数字刻出）2、游标卡尺读数分为三个步骤，下面以图13-3所示0.02游标卡尺的某一状态为例进行说明。

3、在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。

图示33mm。

4、副尺上一定有一条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格数，将其与刻度间距0.02mm相乘，就得到最后读数的小数部分。

图示为0.24mm。

5、将所得到的整数和小数部分相加，就得到总尺寸为33.24mm。

三、游标卡尺的使用方法：量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，对国家造成不必要的损失。

所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。

使用游标卡尺测量零件尺寸时，必须注意下列几点：1、测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。

这个过程称为校对游标卡尺的零位。

2、移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。

用固定螺钉固定尺框时，卡尺的读数不应有所改变。
