《游标卡尺的使用》教案精品公开课第一章：游标卡尺简介1.1 游标卡尺的定义1.2 游标卡尺的分类1.3 游标卡尺的构造及作用第二章：游标卡尺的测量原理2.1 游标卡尺的测量原理概述2.2 游标卡尺的测量精度2.3 游标卡尺的测量范围第三章：游标卡尺的使用方法3.1 游标卡尺的准备工作3.2 游标卡尺的测量步骤3.3 游标卡尺的读数方法第四章：游标卡尺的维护与保养4.1 游标卡尺的清洁4.2 游标卡尺的润滑4.3 游标卡尺的存储第五章：游标卡尺的应用实例5.1 游标卡尺在制造业中的应用5.2 游标卡尺在维修行业中的应用5.3 游标卡尺在科研领域中的应用本章节内容主要介绍了游标卡尺的基本概念、测量原理、使用方法以及维护保养等方面的知识，旨在帮助学员掌握游标卡尺的使用技巧，提高测量准确性和工作效率。
通过对游标卡尺在不同领域的应用实例的学习，使学员更好地了解游标卡尺的实际价值。
第六章：游标卡尺的测量误差与改进6.1 游标卡尺的测量误差来源6.2 游标卡尺的误差分析6.3 减小游标卡尺测量误差的方法第七章：游标卡尺在不同材料中的应用7.1 游标卡尺在金属材料中的应用7.2 游标卡尺在非金属材料中的应用7.3 游标卡尺在复合材料中的应用第八章：游标卡尺的选用与校准8.1 游标卡尺的选用原则8.2 游标卡尺的校准方法8.3 游标卡尺的校准周期与要求第九章：游标卡尺与其他测量工具的比较9.1 游标卡尺与钢直尺的比较9.2 游标卡尺与深度尺的比较9.3 游标卡尺与数显卡尺的比较第十章：游标卡尺的操作安全注意事项10.1 游标卡尺使用前的安全检查10.2 游标卡尺使用过程中的安全注意事项第六章至第十章的内容主要围绕游标卡尺的测量误差、材料应用、选用与校准、与其他测量工具的比较以及操作安全注意事项等方面进行详细讲解。
通过这些章节的学习，学员能够更深入地了解游标卡尺的精度控制、适用范围以及操作中需要注意的安全事项，从而在实际工作中更加熟练、安全地使用游标卡尺。
游标卡尺的工作原理游标卡尺是一种常见的测量工具，其工作原理是通过测量两个平行面之间的距离来确定物体的尺寸。
它由主尺和游标组成，主尺上刻有毫米或英寸等刻度，游标可以在主尺上滑动，用来精确读取尺寸。
下面将详细介绍游标卡尺的工作原理。
游标卡尺的主尺上刻有固定刻度，通常是毫米或英寸。
这些刻度代表了主尺上的长度，用来测量物体的尺寸。
游标是可以滑动的，它与主尺平行，并且有自己的刻度。
游标上的刻度与主尺上的刻度相同，用来精确读取尺寸。
当我们使用游标卡尺时，首先要将物体放在主尺和游标之间。
然后，通过滑动游标，使其与物体接触。
此时，我们可以通过游标所在的刻度来确定物体的尺寸。
游标卡尺的刻度分为主刻度和副刻度。
主刻度通常是毫米或英寸，用来读取最大的尺寸。
而副刻度则是主刻度之间的刻度，用来读取更精确的尺寸。
游标卡尺上通常有10个副刻度，相当于1个主刻度的距离。
通过读取主刻度和副刻度，我们可以得到物体的尺寸。
游标卡尺的工作原理是基于两个平行面之间的距离不变的原理。
当游标与物体接触时，我们可以通过主尺上的刻度来确定游标所在的位置。
然后，通过游标上的刻度来确定物体的尺寸。
由于主尺和游标平行，并且有相同的刻度，因此我们可以准确地读取物体的尺寸。
在使用游标卡尺时，需要注意一些细节。
首先，要确保游标与物体接触的位置正确，以避免读取错误的尺寸。
其次，要保持游标卡尺的清洁和精准度，以确保测量结果的准确性。
此外，还要注意读取尺寸时的视角，以避免视觉误差。
游标卡尺是一种常用的测量工具，其工作原理是通过测量两个平行面之间的距离来确定物体的尺寸。
它通过主尺和游标的刻度来实现精确测量，具有简单、方便和准确的特点。
在实际应用中，我们可以根据游标卡尺的工作原理来正确读取物体的尺寸，从而满足测量的需求。
游标卡尺的原理及使用游标卡尺是一种常见的测量工具，被广泛应用于机械加工、制造业、建筑和汽车维修等领域。
它的主要作用是测量物体的长度、宽度、深度和直径等尺寸。
本文将介绍游标卡尺的原理及使用方法。
一、游标卡尺的原理游标卡尺是由主尺和两个可滑动的游标组成的。
主尺上有一个固定的刻度，游标上则有一个可以滑动的刻度。
游标卡尺的测量原理是利用主尺上刻度与游标上刻度之间的相对位置进行测量。
游标卡尺的主尺上刻度通常是毫米或英寸，而游标上刻度通常是0.02毫米或0.001英寸。
主尺上的刻度称为主刻度，游标上的刻度称为游标刻度。
两个游标之间的距离可以通过游标刻度来测量。
游标卡尺上通常还有一个固定的机械测量误差，称为游标卡尺的测量误差。
在使用游标卡尺进行测量时，首先将物体放置在游标卡尺的夹爪之间，使其与刻度平行。
然后，通过移动游标，使其夹住物体。
主刻度上与游标刻度对齐的位置即为物体的长度。
二、游标卡尺的使用方法1. 准备工作在使用游标卡尺之前，需要进行一些准备工作。
首先，将游标卡尺清洁干净，确保刻度清晰可见。
其次，检查游标卡尺的测量误差，以确保其准确性。
2. 测量长度将游标卡尺的夹爪张开，将物体放置在夹爪之间。
然后，通过旋转滑动游标，使其夹住物体。
读取主刻度与游标刻度对齐的位置即可得到物体的长度。
3. 测量内径和外径游标卡尺还可以用于测量内径和外径。
测量内径时，夹住内径的两个点，读取主刻度与游标刻度对齐的位置，再加上游标刻度的数值即可得到内径的长度。
测量外径时，夹住外径的两个点，读取主刻度与游标刻度对齐的位置即可得到外径的长度。
4. 其他用途除了测量长度、内径和外径之外，游标卡尺还可以用于测量深度和步距等。
在测量深度时，将游标卡尺垂直于物体，使其接触到物体的底部。
然后，读取主刻度与游标刻度对齐的位置即可得到物体的深度。
三、注意事项在使用游标卡尺进行测量时，需要注意以下几点：1. 确保游标卡尺与待测物体保持垂直接触，并确保夹住物体时的夹持力适中，既不能过紧也不能过松。
一、游标卡尺的构造游标卡尺是一种精密测量工具，主要由主尺、游标和刀片组成。
主尺分为上下两部分，上部为尺身，下部为测量刻度，游标是可以在主尺上滑动的刻度，用于精确测量物体长度，刀片则用于测量内径和凹槽等特殊形状的物体。
二、游标卡尺的原理游标卡尺的测量原理是利用主尺和游标上的刻度线相互对应，通过读数得到测量值。
在使用过程中，游标卡尺可以实现毫米和英寸的双重测量，具有高精度和灵活性的特点。
游标卡尺的精度一般可达到0.02毫米，满足工程测量的要求。
三、游标卡尺的使用方法1. 校准游标卡尺在使用游标卡尺之前，需要先进行校准。
打开游标卡尺，将游标和主尺调零，确保游标处于零刻度位置。
如果发现游标卡尺的刻度不准确，可以通过调整游标的零点位置来进行校准。
2. 测量外径将游标卡尺的测量刀片打开，将要测量的物体置于游标卡尺的两个刀片之间，轻轻旋转游标卡尺直到刀片与物体接触，记录游标和主尺上的刻度数值，即可得到物体的外径尺寸。
3. 测量内径如果需要测量物体的内径，可以将游标卡尺的刀片置于物体内部，用同样的方法来进行测量。
注意在测量内径时，需要考虑刀片的宽度对测量结果的影响，通常需要在测量结果上减去刀片的宽度。
4. 测量深度游标卡尺还可以用来测量物体的深度。
可以使用游标卡尺的刀片延伸到物体内部，再记录游标和主尺上的刻度数值，即可得到物体的深度尺寸。
5. 注意事项在使用游标卡尺时，需要注意保持测量物体与游标卡尺平行，并避免斜置或旋转，以确保测量结果的准确性。
还需要注意保护游标卡尺的刀片和刻度，避免受到损坏影响测量准确性。
四、结语游标卡尺作为一种精密测量工具，广泛应用于机械制造、汽车制造、航空航天等领域，对于精确测量物体尺寸起到了关键作用。
通过了解游标卡尺的构造、原理和使用方法，可以更好地掌握这一工具，提高测量的准确性和效率。
游标卡尺是一种精密测量工具，广泛应用于机械制造、汽车制造、航空航天等领域，对于精确测量物体尺寸起到了关键作用。

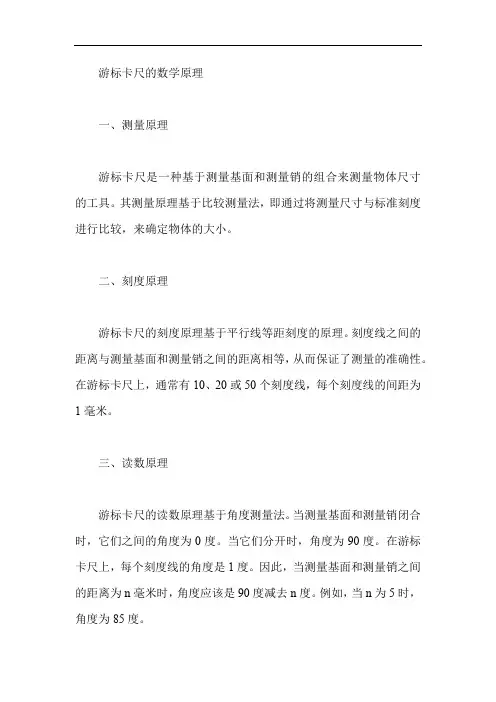

游标卡尺的数学原理
一、测量原理
游标卡尺是一种基于测量基面和测量销的组合来测量物体尺寸的工具。
其测量原理基于比较测量法，即通过将测量尺寸与标准刻度进行比较，来确定物体的大小。
二、刻度原理
游标卡尺的刻度原理基于平行线等距刻度的原理。
刻度线之间的距离与测量基面和测量销之间的距离相等，从而保证了测量的准确性。
在游标卡尺上，通常有10、20或50个刻度线，每个刻度线的间距为1毫米。
三、读数原理
游标卡尺的读数原理基于角度测量法。
当测量基面和测量销闭合时，它们之间的角度为0度。
当它们分开时，角度为90度。
在游标卡尺上，每个刻度线的角度是1度。
因此，当测量基面和测量销之间的距离为n毫米时，角度应该是90度减去n度。
例如，当n为5时，角度为85度。
四、精度原理
游标卡尺的精度取决于其制造精度和测量环境。
一般来说，游标卡尺的精度在0.02毫米至0.05毫米之间。
在选择游标卡尺时，应根据实际需要选择合适的精度等级。
五、使用原理
使用游标卡尺时，应先将测量基面和测量销擦拭干净，然后将物体放置在测量基面上，慢慢移动测量销，直到与物体接触并能够测量尺寸。
在测量时，应注意不要用力过大或过猛，以免损坏游标卡尺或导致测量结果不准确。
此外，在使用过程中还应注意保持游标卡尺的清洁和干燥，避免影响其精度和使用寿命。
总之，游标卡尺作为一种广泛应用于机械制造、电子、建筑等行业的测量工具，其数学原理主要包括测量原理、刻度原理、读数原理、精度原理和使用原理等方面。
了解这些原理可以帮助我们更好地使用游标卡尺进行测量和检验工作。

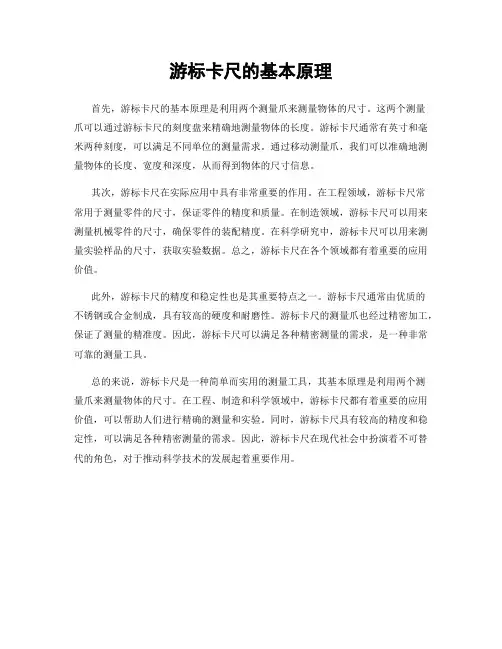

游标卡尺的基本原理
首先，游标卡尺的基本原理是利用两个测量爪来测量物体的尺寸。
这两个测量
爪可以通过游标卡尺的刻度盘来精确地测量物体的长度。
游标卡尺通常有英寸和毫米两种刻度，可以满足不同单位的测量需求。
通过移动测量爪，我们可以准确地测量物体的长度、宽度和深度，从而得到物体的尺寸信息。
其次，游标卡尺在实际应用中具有非常重要的作用。
在工程领域，游标卡尺常
常用于测量零件的尺寸，保证零件的精度和质量。
在制造领域，游标卡尺可以用来测量机械零件的尺寸，确保零件的装配精度。
在科学研究中，游标卡尺可以用来测量实验样品的尺寸，获取实验数据。
总之，游标卡尺在各个领域都有着重要的应用价值。
此外，游标卡尺的精度和稳定性也是其重要特点之一。
游标卡尺通常由优质的
不锈钢或合金制成，具有较高的硬度和耐磨性。
游标卡尺的测量爪也经过精密加工，保证了测量的精准度。
因此，游标卡尺可以满足各种精密测量的需求，是一种非常可靠的测量工具。
总的来说，游标卡尺是一种简单而实用的测量工具，其基本原理是利用两个测
量爪来测量物体的尺寸。
在工程、制造和科学领域中，游标卡尺都有着重要的应用价值，可以帮助人们进行精确的测量和实验。
同时，游标卡尺具有较高的精度和稳定性，可以满足各种精密测量的需求。
因此，游标卡尺在现代社会中扮演着不可替代的角色，对于推动科学技术的发展起着重要作用。

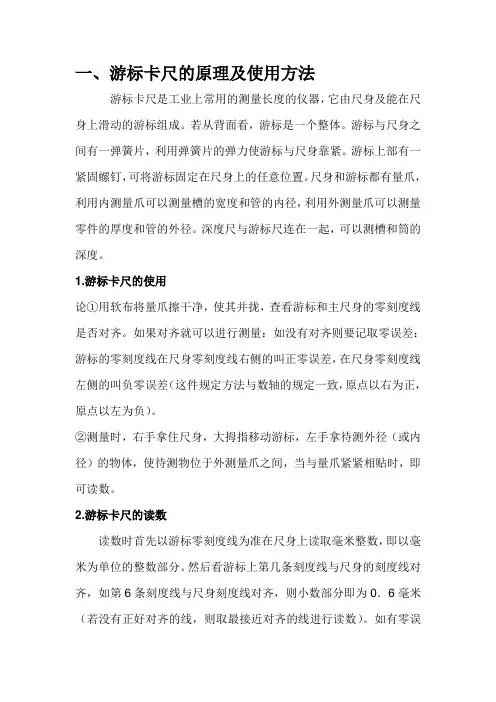

一、游标卡尺的原理及使用方法游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成。
若从背面看，游标是一个整体。
游标与尺身之间有一弹簧片，利用弹簧片的弹力使游标与尺身靠紧。
游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。
尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。
深度尺与游标尺连在一起，可以测槽和筒的深度。
1.游标卡尺的使用论①用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。
如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。
②测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数。
2.游标卡尺的读数读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。
然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0．6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。
如有零误差，则一律用上述结果减去零误差（零误差为负，相当于加上相同大小的零误差），读数结果为：L＝整数部分＋小数部分－零误差二、数显游标卡尺的原理及使用方法该卡尺是采用容栅传感器，并配以大规模集成电路和液晶显示的一种测量工具，它由一节3V扣式电池供电，可直接从卡尺零位或某一给定零测量尺寸（即绝对测量或相对测量）。
该卡尺应用范围广，使用方便，无视觉误差。
可用于外尺寸和内尺寸的测量，也可进行台阶及深度尺寸的测量。
具有任意位置测量单位转换、任意位置置零、带电源开关及数据输出等功能。
1．分辨率：0.01mm/0.0005in2.注意事项：①开始使用前，用干燥清洁的布（可沾少许清洁油）反复轻擦保护膜表面。
游标卡尺的原理与读数方法1、设计原理游标卡尺的种类很多，其设计原理是基本相同的。
设计时一般使游标上 m个刻度的总长度与主尺上 (m-1)个刻度的总长度相等。
设游标上的每个刻度长为 x，相应主尺上的每个刻度长为 y，则有 mx=(m-1)y。
(1)由 (1)式可求得游标与主尺二者最小刻度长度之差 i为 i=y-x=y/m(2)我们把 i=y/m叫做游标卡尺的精确度，其值由游标的刻度数 m和主尺上最小刻度长y决定。
常用的游标卡尺有十分游标、二十分游标和五十分游标三种。
它们主尺上的最小刻度是 1mm，游标上分别有 10、 20、 50个小格；游标刻度的总长度 mx分别为 9mm、 19mm、49mm；游标上最小刻度长 x分别为 9/10mm=0.9mm、 19/20mm=0.95mm、49/50mm=0.98mm；精确度(i=y-x=y/m分别为 0.1mm、 0.05mm、 0.02mm.2、测量原理根据游标卡尺的构造，被测物体的长度L等于主尺上0线到游标上0线之间的距离。
为简明起见，我们将被测物体的始端与主尺上 0线重合，末端和游标上 0线重合，如图 1所示。
这时被测物体的长度 L等于两条 0线之间的长度，它由两部分组成，即L=L 0+ΔL。
其中 L0从主尺上直接读出。
ΔL=ny-nx=n(y-x)=ni。
所以 L=L 0+ni。
(3)式中 i即为游标卡尺的精确度。
(3)式为用游标卡尺测量物体长度 L的一般表达式。
如图 1， L 0=12mm，游标上第8条刻度线与主尺上一刻度线重合，则被测物体的长度L=12mm+8×0.1mm=12.8mm(严格读数应为 12.80mm,见本文例 1)。
成品的游标卡尺在设计时已考虑到使读数更为方便，通常将刻度线直接标成毫米以下的读数 (而不是刻度线的序数 )，如图 2(a)、 (b)所示 (十分游标的刻度线序数与毫米以下的读数是一致的，再未图示 )。
游标卡尺的原理
游标卡尺是一种用于测量长度、宽度和深度的工具，它是由一个主尺和一个游
标组成的。
游标卡尺的原理是基于游标的滑动位置和主尺上的刻度来进行测量。
在使用游标卡尺时，我们需要了解它的原理和使用方法，这样才能正确地进行测量并得到准确的结果。
首先，游标卡尺的主尺上刻有毫米和厘米的刻度，而游标上有分刻度，通常是0.02毫米。
当我们使用游标卡尺时，需要将主尺的刻度对齐需要测量的物体的一端，然后通过移动游标来确定另一端的位置。
通过游标的位置和主尺上的刻度，我们就可以得到需要测量的长度。
其次，游标卡尺的原理是利用游标的滑动位置和主尺上的刻度来进行测量。
游
标通过滑动来夹住需要测量的物体，然后读取游标和主尺上的刻度来得到测量结果。
游标卡尺的游标可以在主尺上来回滑动，这样就可以适应不同大小的物体进行测量。
另外，游标卡尺的原理还包括了零位的确定。
在使用游标卡尺进行测量之前，
我们需要先确定游标卡尺的零位。
这是因为游标卡尺的游标是可以调整的，所以在每次使用之前都需要确定游标的零位，这样才能得到准确的测量结果。
最后，游标卡尺的原理也涉及到了测量的精度。
由于游标卡尺的游标上有分刻度，所以它的测量精度相对较高。
在进行测量时，我们需要尽量准确地读取游标和主尺上的刻度，这样才能得到精确的测量结果。
综上所述，游标卡尺的原理是基于游标的滑动位置和主尺上的刻度来进行测量。
在使用游标卡尺时，我们需要了解它的原理和使用方法，这样才能正确地进行测量并得到准确的结果。
通过正确地掌握游标卡尺的原理和使用方法，我们可以更加方便地进行测量工作，并得到准确的结果。
