游标卡尺的原理及使用

游标卡尺的构造、原理及使用方法和读数一、构造常用的游标卡尺外形如图l－1所示。

游标尺B套在主尺A上并能沿主尺滑动，C、D、E分别为外径测脚、内径测脚和藏在主尺背面的深度测脚。

测量时使测脚与被测物的端面接触，如图l—2所示。

测脚与被测物接触的表面叫工作面。

两个外径测脚的工作面互相平行并且都垂直于主尺，用它们夹住圆柱体时，两工作面的距离等于圆柱直径D。

两个内径测脚的工作面相互平行并且都垂直于主尺，用它们从内部撑住圆孔且张开最大时，两工作面的距离等于圆孔内径d。

将主尺尾端抵住凹槽上口表面，深度测脚抵住槽底时，测脚伸出的长度等于槽深h。

二、测量原理某一种游标卡尺的刻度状况如图1—3甲所示，主尺最小分度为1毫米，游标尺刻度总长度为9毫米，划成10等分。

因此游标1分度的长度为0.9毫米，与主尺1毫米之差△L（叫做微差）为0.1毫米，它的第一条刻线与主尺上1毫米刻线重合，其余刻线都与主尺上刻线不重合。

同样，游标尺向右移动0.2毫米，将只有它的第二条刻线与主尺上2毫米刻线重合。

设用外径测脚夹住一张铜片时游标尺位置如图l—3乙所示，游标的第七条刻线与主尺上某刻线重合（图中用▲指示），则可知游标尺从甲图位置向右移动的距离d = 0.7毫米，就等于该铜片的厚度。

这种精度的游标还有另一种刻制方法：游标尺刻度仍为10等分，但总长度等于19毫米，游标尺1分度与主尺上2毫米的微差也是0.1毫米，如图1—3丙所示。

三、使用方法右手握住主尺，用拇指推动游标尺进退。

先让测脚并拢检查零点，正常情况下游标零刻线应与主尺零刻线重合。

若未能对正，应记下此时读数x0，叫做初读数或零点读数。

它可能是正值也可能是负值，如图1一4所示的。

x0 ＝－0.3毫米。

测量时测脚要抵紧被测物，不可使两者相对滑动，避免测脚被磨损。

先看游标尺零刻线与主尺上哪条刻线对准或比它稍偏右一些，依此读出毫米的整数值，再看与主尺刻线重合的那条游标刻度线标注的数值n，则小数部分就是n×0.1毫米，这样就得到了测量读数x。

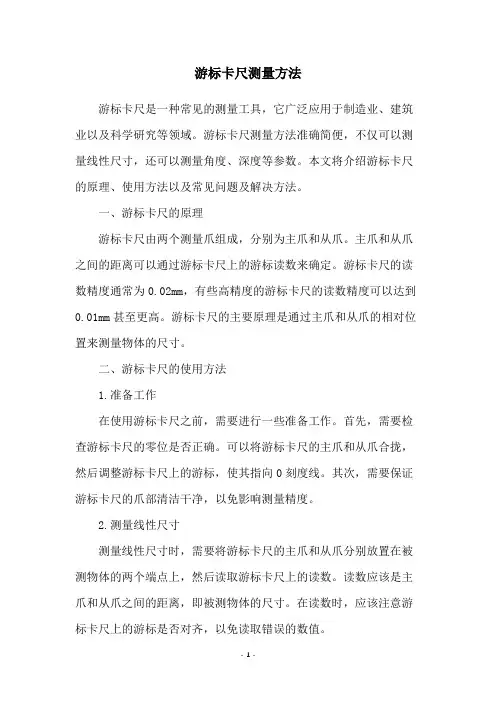

游标卡尺测量方法游标卡尺是一种常见的测量工具，它广泛应用于制造业、建筑业以及科学研究等领域。

游标卡尺测量方法准确简便，不仅可以测量线性尺寸，还可以测量角度、深度等参数。

本文将介绍游标卡尺的原理、使用方法以及常见问题及解决方法。

一、游标卡尺的原理游标卡尺由两个测量爪组成，分别为主爪和从爪。

主爪和从爪之间的距离可以通过游标卡尺上的游标读数来确定。

游标卡尺的读数精度通常为0.02mm，有些高精度的游标卡尺的读数精度可以达到0.01mm甚至更高。

游标卡尺的主要原理是通过主爪和从爪的相对位置来测量物体的尺寸。

二、游标卡尺的使用方法1.准备工作在使用游标卡尺之前，需要进行一些准备工作。

首先，需要检查游标卡尺的零位是否正确。

可以将游标卡尺的主爪和从爪合拢，然后调整游标卡尺上的游标，使其指向0刻度线。

其次，需要保证游标卡尺的爪部清洁干净，以免影响测量精度。

2.测量线性尺寸测量线性尺寸时，需要将游标卡尺的主爪和从爪分别放置在被测物体的两个端点上，然后读取游标卡尺上的读数。

读数应该是主爪和从爪之间的距离，即被测物体的尺寸。

在读数时，应该注意游标卡尺上的游标是否对齐，以免读取错误的数值。

3.测量角度测量角度时，需要将游标卡尺的主爪和从爪分别放置在被测物体的两个端点上，然后将游标卡尺的主爪旋转至被测物体所在的角度位置。

此时，游标卡尺上的游标应该指向被测物体所在的角度值。

在测量角度时，需要保证游标卡尺的主爪和从爪与被测物体的表面垂直，以免影响测量精度。

4.测量深度测量深度时，需要将游标卡尺的主爪和从爪分别放置在被测物体的两个表面上，然后将游标卡尺的主爪移动至被测物体的深度位置。

此时，游标卡尺上的游标应该指向被测物体所在的深度值。

在测量深度时，需要保证游标卡尺的主爪和从爪与被测物体的表面垂直，以免影响测量精度。

三、常见问题及解决方法1.游标卡尺的读数不准确如果游标卡尺的读数不准确，可能是因为主爪和从爪之间的距离不正确。

此时，可以尝试重新调整游标卡尺的零位，并检查爪部是否清洁干净。

游标卡尺是一种测量长度、内外径、深度的量具，由主尺和附在主尺上能滑动的游标两部分构成。

游标卡尺的读数原理是利用主尺上的度数及主尺上的刻线间距（简称线距）和游标尺上的线距之差来读出测量值的整数和小数部分。

具体来说，游标卡尺的读数公式为：测量值（L）=主尺读数（X）+游标尺读数（n×精确度）。

游标卡尺的读数方法可以分为以下步骤：
1.观察游标尺和主尺上的刻度线，确定游标尺上第一个刻度线与主尺上的哪个刻
度线对齐。

2.根据精确度确定小数部分的位数，例如0.01mm的精确度对应的小数部分位
数为两位。

3.从游标尺上读出整数部分，从主尺上读出小数部分。

4.将整数部分和小数部分相加，得到测量值。

需要注意的是，如果小数点后面的数字是0，不能省略表示精度。

此外，根据游标卡尺的分格不同，可以分为十分度游标卡尺、二十分度游标卡尺、五十分度格游标卡尺等。

以上是关于游标卡尺的原理和读数的简单介绍，如果需要了解更多信息，可以查阅相关的测量工具书籍。

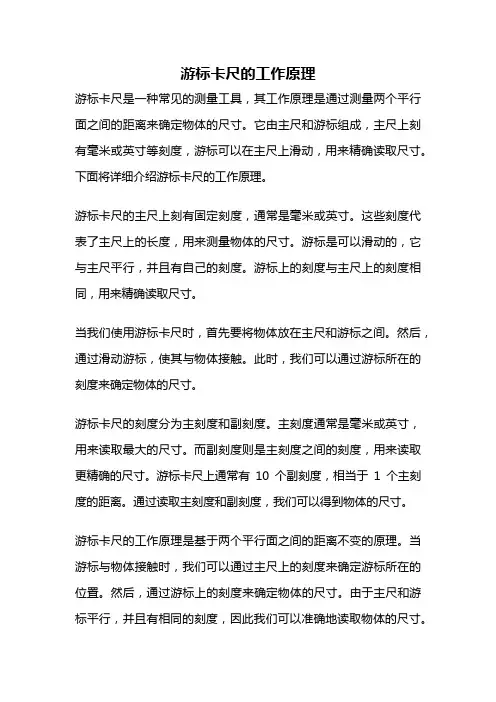

游标卡尺的工作原理游标卡尺是一种常见的测量工具，其工作原理是通过测量两个平行面之间的距离来确定物体的尺寸。

它由主尺和游标组成，主尺上刻有毫米或英寸等刻度，游标可以在主尺上滑动，用来精确读取尺寸。

下面将详细介绍游标卡尺的工作原理。

游标卡尺的主尺上刻有固定刻度，通常是毫米或英寸。

这些刻度代表了主尺上的长度，用来测量物体的尺寸。

游标是可以滑动的，它与主尺平行，并且有自己的刻度。

游标上的刻度与主尺上的刻度相同，用来精确读取尺寸。

当我们使用游标卡尺时，首先要将物体放在主尺和游标之间。

然后，通过滑动游标，使其与物体接触。

此时，我们可以通过游标所在的刻度来确定物体的尺寸。

游标卡尺的刻度分为主刻度和副刻度。

主刻度通常是毫米或英寸，用来读取最大的尺寸。

而副刻度则是主刻度之间的刻度，用来读取更精确的尺寸。

游标卡尺上通常有10个副刻度，相当于1个主刻度的距离。

通过读取主刻度和副刻度，我们可以得到物体的尺寸。

游标卡尺的工作原理是基于两个平行面之间的距离不变的原理。

当游标与物体接触时，我们可以通过主尺上的刻度来确定游标所在的位置。

然后，通过游标上的刻度来确定物体的尺寸。

由于主尺和游标平行，并且有相同的刻度，因此我们可以准确地读取物体的尺寸。

在使用游标卡尺时，需要注意一些细节。

首先，要确保游标与物体接触的位置正确，以避免读取错误的尺寸。

其次，要保持游标卡尺的清洁和精准度，以确保测量结果的准确性。

此外，还要注意读取尺寸时的视角，以避免视觉误差。

游标卡尺是一种常用的测量工具，其工作原理是通过测量两个平行面之间的距离来确定物体的尺寸。

它通过主尺和游标的刻度来实现精确测量，具有简单、方便和准确的特点。

在实际应用中，我们可以根据游标卡尺的工作原理来正确读取物体的尺寸，从而满足测量的需求。

游标卡尺的原理及使用游标卡尺是一种常见的测量工具，被广泛应用于机械加工、制造业、建筑和汽车维修等领域。

它的主要作用是测量物体的长度、宽度、深度和直径等尺寸。

本文将介绍游标卡尺的原理及使用方法。

一、游标卡尺的原理游标卡尺是由主尺和两个可滑动的游标组成的。

主尺上有一个固定的刻度，游标上则有一个可以滑动的刻度。

游标卡尺的测量原理是利用主尺上刻度与游标上刻度之间的相对位置进行测量。

游标卡尺的主尺上刻度通常是毫米或英寸，而游标上刻度通常是0.02毫米或0.001英寸。

主尺上的刻度称为主刻度，游标上的刻度称为游标刻度。

两个游标之间的距离可以通过游标刻度来测量。

游标卡尺上通常还有一个固定的机械测量误差，称为游标卡尺的测量误差。

在使用游标卡尺进行测量时，首先将物体放置在游标卡尺的夹爪之间，使其与刻度平行。

然后，通过移动游标，使其夹住物体。

主刻度上与游标刻度对齐的位置即为物体的长度。

二、游标卡尺的使用方法1. 准备工作在使用游标卡尺之前，需要进行一些准备工作。

首先，将游标卡尺清洁干净，确保刻度清晰可见。

其次，检查游标卡尺的测量误差，以确保其准确性。

2. 测量长度将游标卡尺的夹爪张开，将物体放置在夹爪之间。

然后，通过旋转滑动游标，使其夹住物体。

读取主刻度与游标刻度对齐的位置即可得到物体的长度。

3. 测量内径和外径游标卡尺还可以用于测量内径和外径。

测量内径时，夹住内径的两个点，读取主刻度与游标刻度对齐的位置，再加上游标刻度的数值即可得到内径的长度。

测量外径时，夹住外径的两个点，读取主刻度与游标刻度对齐的位置即可得到外径的长度。

4. 其他用途除了测量长度、内径和外径之外，游标卡尺还可以用于测量深度和步距等。

在测量深度时，将游标卡尺垂直于物体，使其接触到物体的底部。

然后，读取主刻度与游标刻度对齐的位置即可得到物体的深度。

三、注意事项在使用游标卡尺进行测量时，需要注意以下几点：1. 确保游标卡尺与待测物体保持垂直接触，并确保夹住物体时的夹持力适中，既不能过紧也不能过松。

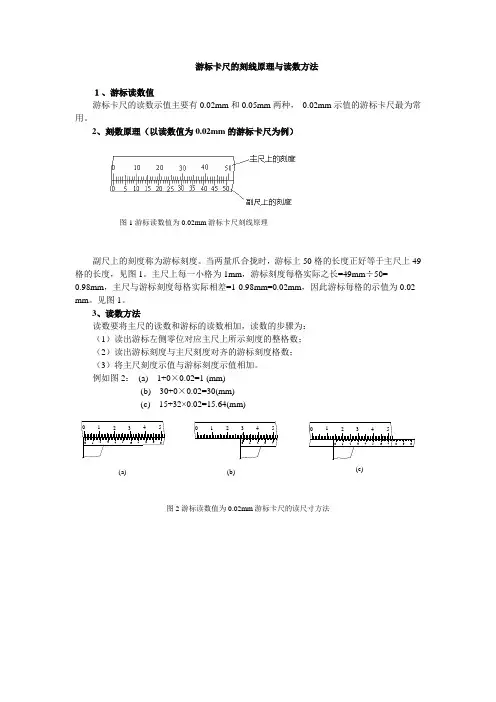

游标卡尺的刻线原理与读数方法
１、游标读数值
游标卡尺的读数示值主要有0.02mm 和0.05mm 两种， 0.02mm 示值的游标卡尺最为常用。

2、刻数原理（以读数值为0.02mm 的游标卡尺为例）
图1游标读数值为0.02mm 游标卡尺刻线原理
副尺上的刻度称为游标刻度。

当两量爪合拢时，游标上50格的长度正好等于主尺上49格的长度，见图1。

主尺上每一小格为1mm ，游标刻度每格实际之长=49mm ÷50=
0.98mm ，主尺与游标刻度每格实际相差=1-0.98mm=0.02mm ，因此游标每格的示值为0.02 mm 。

见图1。

3、读数方法
读数要将主尺的读数和游标的读数相加，读数的步骤为： （1）读出游标左侧零位对应主尺上所示刻度的整格数； （2）读出游标刻度与主尺刻度对齐的游标刻度格数； （3）将主尺刻度示值与游标刻度示值相加。

例如图2： (a) 1+0×0.02=1 (mm) (b) 30+0×0.02=30(mm) (c) 15+32×0.02=15.64(mm)
1
2
3
4
5
4
3
2
1
05
4
3
2105
4
3
2
1
1
2
3
4
5
6
7
8
9
(a)(b)
(c)
1
2
3
4
5
6
7
8
9
图2游标读数值为0.02mm 游标卡尺的读尺寸方法。

游标卡尺的读数原理和读数方法游标卡尺的读数机构，是由主尺和游标(如图2―2中的6和8)两部分组成。

当活动量爪与固定量爪贴合时，游标上的“0”刻线(简称游标零线)对准主尺上的“0”刻线，此时量爪间的距离为“0”，见图2―2。

当尺框向右移动到某一位置时，固定量爪与活动量爪之间的距离，就是零件的测量尺寸，见图2―1。

此时零件尺寸的整数部分，可在游标零线左边的主尺刻线上读出来，而比1mm小的小数部分，可借助游标读数机构来读出，现把三种游标卡尺的读数原理和读数方法介绍如下。

1游标读数值为0.1mm的游标卡尺如图2―4(a)所示，主尺刻线间距（每格）为1mm，当游标零线与主尺零线对准（两爪合并）时，游标上的第10刻线正好指向等于主尺上的9mm，而游标上的其他刻线都不会与主尺上任何一条刻线对准。

游标每格间距=9mm÷10=0.9mm主尺每格间距与游标每格间距相差=1mm-0.9mm=0.1mm0.1mm即为此游标卡尺上游标所读出的最小数值，再也不能读出比0.1mm小的数值。

当游标向右移动0.1mm时，则游标零线后的第1根刻线与主尺刻线对准。

当游标向右移动0.2mm时，则游标零线后的第2根刻线与主尺刻线对准，依次类推。

若游标向右移动0.5mm，如图2-4(b)，则游标上的第5根刻线与主尺刻线对准。

由此可知，游标向右移动不足1mm的距离，虽不能直接从主尺读出，但可以由游标的某一根刻线与主尺刻线对准时，该游标刻线的次序数乘其读数值而读出其小数值。

例如，图2―4(b)的尺寸即为：5×0.1=0.5(mm)。

图2-4 游标读数原理另有1种读数值为0.1mm的游标卡尺，图2-5(a) 所示，是将游标上的10格对准主尺的19mm，则游标每格=19mm÷10=1.9mm，使主尺2格与游标1格相差=2-1,9=0.1mm。

这种增大游标间距的方法，其读数原理并未改变，但使游标线条清晰，更容易看准读数。

一、游标卡尺的构造游标卡尺是一种精密测量工具，主要由主尺、游标和刀片组成。

主尺分为上下两部分，上部为尺身，下部为测量刻度，游标是可以在主尺上滑动的刻度，用于精确测量物体长度，刀片则用于测量内径和凹槽等特殊形状的物体。

二、游标卡尺的原理游标卡尺的测量原理是利用主尺和游标上的刻度线相互对应，通过读数得到测量值。

在使用过程中，游标卡尺可以实现毫米和英寸的双重测量，具有高精度和灵活性的特点。

游标卡尺的精度一般可达到0.02毫米，满足工程测量的要求。

三、游标卡尺的使用方法1. 校准游标卡尺在使用游标卡尺之前，需要先进行校准。

打开游标卡尺，将游标和主尺调零，确保游标处于零刻度位置。

如果发现游标卡尺的刻度不准确，可以通过调整游标的零点位置来进行校准。

2. 测量外径将游标卡尺的测量刀片打开，将要测量的物体置于游标卡尺的两个刀片之间，轻轻旋转游标卡尺直到刀片与物体接触，记录游标和主尺上的刻度数值，即可得到物体的外径尺寸。

3. 测量内径如果需要测量物体的内径，可以将游标卡尺的刀片置于物体内部，用同样的方法来进行测量。

注意在测量内径时，需要考虑刀片的宽度对测量结果的影响，通常需要在测量结果上减去刀片的宽度。

4. 测量深度游标卡尺还可以用来测量物体的深度。

可以使用游标卡尺的刀片延伸到物体内部，再记录游标和主尺上的刻度数值，即可得到物体的深度尺寸。

5. 注意事项在使用游标卡尺时，需要注意保持测量物体与游标卡尺平行，并避免斜置或旋转，以确保测量结果的准确性。

还需要注意保护游标卡尺的刀片和刻度，避免受到损坏影响测量准确性。

四、结语游标卡尺作为一种精密测量工具，广泛应用于机械制造、汽车制造、航空航天等领域，对于精确测量物体尺寸起到了关键作用。

通过了解游标卡尺的构造、原理和使用方法，可以更好地掌握这一工具，提高测量的准确性和效率。

游标卡尺是一种精密测量工具，广泛应用于机械制造、汽车制造、航空航天等领域，对于精确测量物体尺寸起到了关键作用。

游标卡尺的读数原理和读数方法游标卡尺的读数机构，是由主尺和游标(如图2―2中的6和8)两部分组成。

当活动量爪与固定量爪贴合时，游标上的“0”刻线(简称游标零线)对准主尺上的“0”刻线，此时量爪间的距离为“0”，见图2―2。

当尺框向右移动到某一位置时，固定量爪与活动量爪之间的距离，就是零件的测量尺寸，见图2―1。

此时零件尺寸的整数部分，可在游标零线左边的主尺刻线上读出来，而比1mm小的小数部分，可借助游标读数机构来读出，现把三种游标卡尺的读数原理和读数方法介绍如下。

1 游标读数值为0.1mm的游标卡尺如图2―4(a)所示，主尺刻线间距（每格）为1mm，当游标零线与主尺零线对准（两爪合并）时，游标上的第10刻线正好指向等于主尺上的9mm，而游标上的其他刻线都不会与主尺上任何一条刻线对准。

游标每格间距=9mm÷10=0.9mm主尺每格间距与游标每格间距相差=1mm-0.9mm=0.1mm0.1mm即为此游标卡尺上游标所读出的最小数值，再也不能读出比0.1mm小的数值。

当游标向右移动0.1mm时，则游标零线后的第1根刻线与主尺刻线对准。

当游标向右移动0.2mm时，则游标零线后的第2根刻线与主尺刻线对准，依次类推。

若游标向右移动0.5mm，如图2-4(b)，则游标上的第5根刻线与主尺刻线对准。

由此可知，游标向右移动不足1mm的距离，虽不能直接从主尺读出，但可以由游标的某一根刻线与主尺刻线对准时，该游标刻线的次序数乘其读数值而读出其小数值。

例如，图2―4(b)的尺寸即为：5×0.1=0.5(mm)。

图2-4 游标读数原理另有1种读数值为0.1mm的游标卡尺，图2-5(a) 所示，是将游标上的10格对准主尺的19mm，则游标每格=19mm÷10=1.9mm，使主尺2格与游标1格相差=2-1,9=0.1mm。

这种增大游标间距的方法，其读数原理并未改变，但使游标线条清晰，更容易看准读数。

什么是游标卡尺游标卡尺的使用方法游标卡尺是一种测量长度、内外径、深度的量具。

那么你对游标卡尺了解多少呢?以下是由店铺整理关于什么是游标卡尺的内容，希望大家喜欢!游标卡尺的简介游标卡尺由主尺和附在主尺上能滑动的游标两部分构成。

若从背面看，游标是一个整体。

主尺一般以毫米为单位，而游标上则有10、20或50个分格，根据分格的不同，游标卡尺可分为十分度游标卡尺、二十分度游标卡尺、五十分度格游标卡尺等。

游标卡尺的主尺和游标上有两副活动量爪，分别是内测量爪和外测量爪，内测量爪通常用来测量内径，外测量爪通常用来测量长度和外径。

深度尺与游标尺连在一起，可以测槽和筒的深度。

在形形色色的计量器具家族中，游标卡尺作为一种被广泛使用的高精度测量工具，它是刻线直尺的延伸和拓展，它最早起源于中国。

古代早期测量长度主要采用木杆或绳子，或用“迈步”“布手”的手法，待有了长度的单位制以后，就出现了刻线直尺。

这种刻线直尺在公元前3000年的古埃及，在公元前2000年的我国夏商时代都已有使用，当时主要是用象牙和玉石制成，直到青铜刻线直尺的出现这种“先进”的测量工具较多的应用于生产和天文测量中。

游标卡尺的工作原理游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图2.3-1所示。

若从背面看，游标是一个整体。

游标与尺身之间有一弹簧片(图中未能画出)，利用弹簧片的弹力使游标与尺身靠紧。

游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。

尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。

深度尺与游标尺连在一起，可以测槽和筒的深度。

尺身和游标尺上面都有刻度。

以准确到0.1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0.9毫米，比主尺上的最小分度相差0.1毫米。

量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.1毫米，第二条刻度线相差0.2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。

简述游标卡尺的刻线原理游标卡尺是一种用于测量物体长度、宽度及厚度的工具，其测量误差通常为0.01毫米。

游标卡尺的刻线原理是依靠尺规原则，通过游标的移动来精确测量物体的尺寸。

一、游标卡尺的结构游标卡尺通常由两个测量臂组成，这两个臂分别用于测量物体的内、外径。

每个测量臂都有一个尺刻度，测量范围从0至150毫米不等。

游标卡尺还有一个可移动的游标，用于通过移动测量位置来精确地读取物体的尺寸。

二、游标卡尺的测量原理游标卡尺的刻线原理是基于尺规原理的，也就是说，它使用了重点量规的概念。

量规通常由一条刻度的标记线，一个游标和一个固定的端点组成。

当固定端点放置在对象一端的平面上时，游标移动到对象的另一端，就可以测量出对象的长度。

三、游标卡尺的测量步骤1.将游标卡尺置于准备测量的对象上，并确定要测量的长度或宽度。

2.将游标卡尺的测量臂放在对象上，确保它们安静无动，以保证准确性。

3.调整游标的位置，使其与对象的一端对齐，并轻轻推动游标，直到其接触到对象的另一端。

4.读取游标上显示的长度，并记录下来。

5.将游标从对象上移走，完成测量。

四、游标卡尺的使用注意事项1.使用前必须保证游标卡尺是完整的、无损坏的。

2.使用时必须避免游标卡尺碰撞到其他物体，以免造成伤害。

3.使用时，必须保持游标卡尺的测量臂平行，并尽量避免测量臂弯曲或歪斜。

4.使用时，必须确保游标卡尺没有歪斜或让游标滑动，否则会导致测量误差。

总之，游标卡尺是一种非常实用的测量工具。

它可以精确测量各种物体的长度、宽度和厚度，应用广泛。

使用时应注意清洁保养，和正确使用方法，以保持其准确性和可靠性，确保测量结果的正确性。

数显游标卡尺工作原理
数显游标卡尺是一种测量工具，通过原理电子扫描，将测量的长度数字化并显示在数显屏上。

其工作原理如下：
1. 测量原理：数显游标卡尺通过卡尺的测量脚和测量横梁上的游标来测量长度。

当卡尺放在待测物体上时，通过调节游标位置使之与物体接触，即可获取长度。

2. 传感器原理：数显游标卡尺内置了传感器，通常是光电或电感传感器。

这些传感器可以感知游标位置的微小变化，并将其转换成电信号。

3. 信号转换：感应到的游标位置变化信号被转换成与待测长度相关的电信号。

传感器通常会将游标位置变化转换成数字信号，以便后续的处理和显示。

4. 数字显示：转换后的数字信号被传输到数显屏幕上，并通过数码显示数值。

这样操作人员即可直观地看到测量结果。

总的来说，数显游标卡尺通过传感器感知游标位置的微小变化，并将其转换成数字信号。

这些信号被用于显示测量结果。

相较于传统的游标卡尺，数显游标卡尺具有更高的精度和易读性，因为它消除了读数误差和人为判断的因素。

游标卡尺的构造和读数方法
一、结构
游标卡尺的结构主要由尺身，游标，内量爪，外量爪，深度尺，锁紧螺钉等组成。

二、读数方法
游标卡尺按其测量精度，有0.1mm、0.05mm和0.02mm三种。

其中以0.02mm游标卡尺应用最广，其刻度原理和读数方法如下：
1.刻度原理：主尺每小格为1mm，副尺刻线总长为49mm，并等分为50格，因此，每格为49/50=0.98mm。

主尺与副尺相对一格之差为0.22mm，所以其测量精度为0.02mm。

2.读数方法：用游标卡尺测量工件时，读数分三个步骤。

a.读出副尺上零线左面主尺的毫米整数；
b.读出副尺上哪一条线与主尺刻线对齐，并计算出尺寸
（第一条刻线不算，第二条线起每格算0.02mm），为不足整毫米
部分；
c.把主尺和副尺上的尺寸加起来即为测的尺寸。

游标卡尺的原理与读数方法1、设计原理游标卡尺的种类很多，其设计原理是基本相同的。

设计时一般使游标上 m个刻度的总长度与主尺上 (m-1)个刻度的总长度相等。

设游标上的每个刻度长为 x，相应主尺上的每个刻度长为 y，则有 mx=(m-1)y。

(1)由 (1)式可求得游标与主尺二者最小刻度长度之差 i为 i=y-x=y/m(2)我们把 i=y/m叫做游标卡尺的精确度，其值由游标的刻度数 m和主尺上最小刻度长y决定。

常用的游标卡尺有十分游标、二十分游标和五十分游标三种。

它们主尺上的最小刻度是 1mm，游标上分别有 10、 20、 50个小格；游标刻度的总长度 mx分别为 9mm、 19mm、49mm；游标上最小刻度长 x分别为 9/10mm=0.9mm、 19/20mm=0.95mm、49/50mm=0.98mm；精确度(i=y-x=y/m分别为 0.1mm、 0.05mm、 0.02mm.2、测量原理根据游标卡尺的构造，被测物体的长度L等于主尺上0线到游标上0线之间的距离。

为简明起见，我们将被测物体的始端与主尺上 0线重合，末端和游标上 0线重合，如图 1所示。

这时被测物体的长度 L等于两条 0线之间的长度，它由两部分组成，即L=L 0+ΔL。

其中 L0从主尺上直接读出。

ΔL=ny-nx=n(y-x)=ni。

所以 L=L 0+ni。

(3)式中 i即为游标卡尺的精确度。

(3)式为用游标卡尺测量物体长度 L的一般表达式。

如图 1， L 0=12mm，游标上第8条刻度线与主尺上一刻度线重合，则被测物体的长度L=12mm+8×0.1mm=12.8mm(严格读数应为 12.80mm,见本文例 1)。

成品的游标卡尺在设计时已考虑到使读数更为方便，通常将刻度线直接标成毫米以下的读数 (而不是刻度线的序数 )，如图 2(a)、 (b)所示 (十分游标的刻度线序数与毫米以下的读数是一致的，再未图示 )。

游标卡尺的读数原理和读数方法游标卡尺的读数机构，是由主尺和游标(如图2―2中的6和8)两部分组成。

当活动量爪与固定量爪贴合时，游标上的“0”刻线(简称游标零线)对准主尺上的“0”刻线，此时量爪间的距离为“0”，见图2―2。

当尺框向右移动到某一位置时，固定量爪与活动量爪之间的距离，就是零件的测量尺寸，见图2―1。

此时零件尺寸的整数部分，可在游标零线左边的主尺刻线上读出来，而比1mm小的小数部分，可借助游标读数机构来读出，现把三种游标卡尺的读数原理和读数方法介绍如下。

1游标读数值为0.1mm的游标卡尺如图2―4(a)所示，主尺刻线间距（每格）为1mm，当游标零线与主尺零线对准（两爪合并）时，游标上的第10刻线正好指向等于主尺上的9mm，而游标上的其他刻线都不会与主尺上任何一条刻线对准。

游标每格间距=9mm÷10=0.9mm主尺每格间距与游标每格间距相差=1mm-0.9mm=0.1mm0.1mm即为此游标卡尺上游标所读出的最小数值，再也不能读出比0.1mm小的数值。

当游标向右移动0.1mm时，则游标零线后的第1根刻线与主尺刻线对准。

当游标向右移动0.2mm时，则游标零线后的第2根刻线与主尺刻线对准，依次类推。

若游标向右移动0.5mm，如图2-4(b)，则游标上的第5根刻线与主尺刻线对准。

由此可知，游标向右移动不足1mm 的距离，虽不能直接从主尺读出，但可以由游标的某一根刻线与主尺刻线对准时，该游标刻线的次序数乘其读数值而读出其小数值。

例如，图2―4(b)的尺寸即为：5×0.1=0.5(mm)。

图2-4 游标读数原理另有1种读数值为0.1mm的游标卡尺，图2-5(a) 所示，是将游标上的10格对准主尺的19mm，则游标每格=19mm÷10=1.9mm，使主尺2格与游标1格相差=2-1,9=0.1mm。

这种增大游标间距的方法，其读数原理并未改变，但使游标线条清晰，更容易看准读数。
