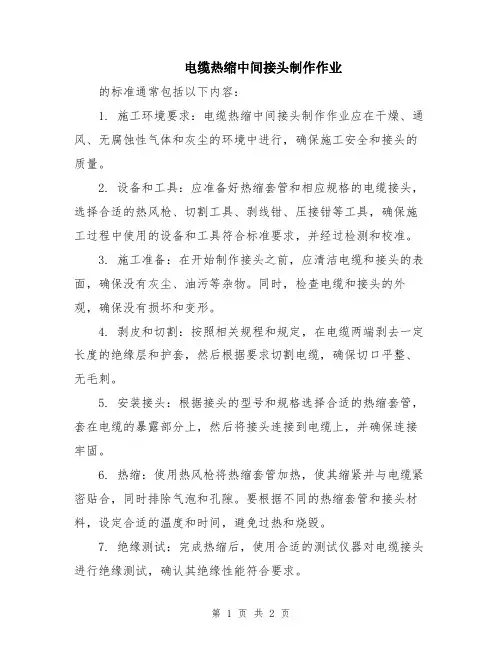

热缩电缆中间接头

电缆热缩中间接头制作作业
的标准通常包括以下内容：
1. 施工环境要求：电缆热缩中间接头制作作业应在干燥、通风、无腐蚀性气体和灰尘的环境中进行，确保施工安全和接头的质量。

2. 设备和工具：应准备好热缩套管和相应规格的电缆接头，选择合适的热风枪、切割工具、剥线钳、压接钳等工具，确保施工过程中使用的设备和工具符合标准要求，并经过检测和校准。

3. 施工准备：在开始制作接头之前，应清洁电缆和接头的表面，确保没有灰尘、油污等杂物。

同时，检查电缆和接头的外观，确保没有损坏和变形。

4. 剥皮和切割：按照相关规程和规定，在电缆两端剥去一定长度的绝缘层和护套，然后根据要求切割电缆，确保切口平整、无毛刺。

5. 安装接头：根据接头的型号和规格选择合适的热缩套管，套在电缆的暴露部分上，然后将接头连接到电缆上，并确保连接牢固。

6. 热缩：使用热风枪将热缩套管加热，使其缩紧并与电缆紧密贴合，同时排除气泡和孔隙。

要根据不同的热缩套管和接头材料，设定合适的温度和时间，避免过热和烧毁。

7. 绝缘测试：完成热缩后，使用合适的测试仪器对电缆接头进行绝缘测试，确认其绝缘性能符合要求。

8. 清理和整理：完成接头制作后，清理和整理现场，确保无剩余的材料和工具，保持整洁。

以上是电缆热缩中间接头制作作业的一般标准，具体的要求可能会因不同的项目和工程而有所不同。

在实际操作中，应根据相关标准、规程和规范进行操作，并严格按照施工文件要求进行。

10kV电缆热缩中间接头制作作业
10kV电缆热缩中间接头（以下简称接头）的制作作业应符合以下标准：
1. 接头的制作应符合国家相关标准和规定，并且符合工程设计要求。

2. 在接头制作前，应对所需材料进行检查，确保其质量合格。

3. 接头制作应在干燥、通风、无腐蚀性气体的环境下进行。

4. 在制作接头前，应确保电缆已经确认无电压，防止电击事故发生。

5. 接头的制作人员应具备相关电缆接头制作技术资格，并熟悉接头的制作流程和要求。

6. 接头的制作应按照制造商提供的接头制作说明书进行，确保操作正确和安全。

7. 接头制作应遵循以下步骤进行：
a. 使用钢丝刷清除接头管壁表面的杂物，确保清洁。

b. 按照规定的接头包材，将包材套入接头，并确保包材与接头管壁之间无空隙。

c. 使用热风枪或焊接机热缩接头，在指定的温度和时间范围内加热，使接头包材缩紧。

d. 检查接头缩紧是否均匀，无气泡和缺陷。

e. 完成接头制作后，对接头进行外观检查，确保接头无变形和破损。

f. 进行电气测试，确保接头的电气性能符合规定要求。

8. 接头制作完成后，应按照规定进行标识和记录，包括接头型号、制作日期、制作人员等信息。

9. 接头制作过程中，应注意安全防护措施，如佩戴防护手套、眼镜等，并确保工作区域整洁、无杂物阻碍。

10. 接头制作后的现场应进行清理，将废弃材料进行分类和处理。

以上是针对10kV电缆热缩中间接头制作作业的一般标准，具体的标准可能会有所不同，具体操作时应根据实际情况和相关标准来进行。

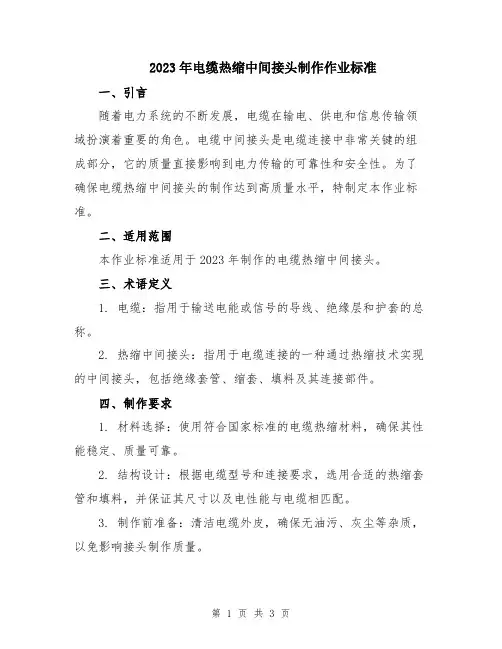

2023年电缆热缩中间接头制作作业标准一、引言随着电力系统的不断发展，电缆在输电、供电和信息传输领域扮演着重要的角色。

电缆中间接头是电缆连接中非常关键的组成部分，它的质量直接影响到电力传输的可靠性和安全性。

为了确保电缆热缩中间接头的制作达到高质量水平，特制定本作业标准。

二、适用范围本作业标准适用于2023年制作的电缆热缩中间接头。

三、术语定义1. 电缆：指用于输送电能或信号的导线、绝缘层和护套的总称。

2. 热缩中间接头：指用于电缆连接的一种通过热缩技术实现的中间接头，包括绝缘套管、缩套、填料及其连接部件。

四、制作要求1. 材料选择：使用符合国家标准的电缆热缩材料，确保其性能稳定、质量可靠。

2. 结构设计：根据电缆型号和连接要求，选用合适的热缩套管和填料，并保证其尺寸以及电性能与电缆相匹配。

3. 制作前准备：清洁电缆外皮，确保无油污、灰尘等杂质，以免影响接头制作质量。

4. 切割电缆：按照指定长度切割电缆，并确保切口平整、无毛刺。

5. 剥皮：根据电缆规格和绝缘层要求进行剥皮，确保剥皮深度和长度符合要求。

6. 填充材料：在电缆的中间接头部位，填充适量的填充材料，确保填充均匀、密实，并覆盖电缆的剥皮部位。

7. 缩套安装：根据电缆和接头的尺寸选择合适的缩套，将其套在电缆外，确保缩套的安装位置正确、紧密贴合。

8. 热源热缩：使用专用热缩设备，根据热缩参数进行热缩，确保热缩套管充分收缩、紧密贴合。

9. 接地处理：对接头进行接地处理，确保接头与接地系统良好连接。

10. 检测和验收：对制作完成的接头进行必要的检测和验收，确保其电气性能、绝缘性能等符合要求。

五、质量控制1. 在制作过程中，严格按照操作规程进行作业，确保每个步骤都符合要求。

2. 使用合格的材料和设备，确保制作的接头质量可靠。

3. 对制作的接头进行必要的检测和验收，确保其符合要求的电气性能、绝缘性能等指标。

4. 对制作过程进行记录和归档，对不符合要求的问题及时进行整改和纠正。

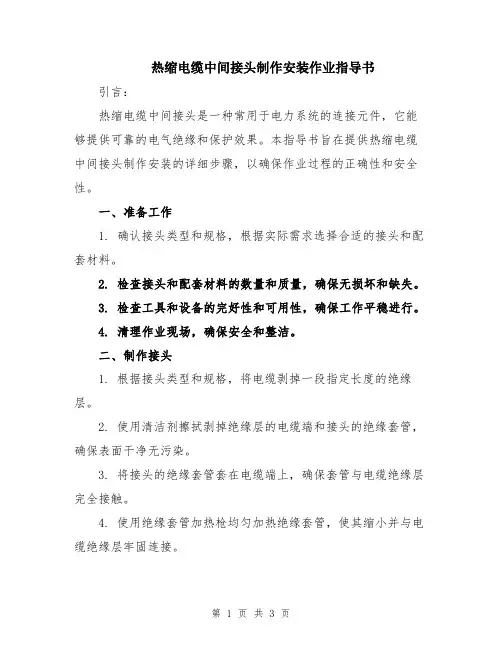

热缩电缆中间接头制作安装作业指导书引言：热缩电缆中间接头是一种常用于电力系统的连接元件，它能够提供可靠的电气绝缘和保护效果。

本指导书旨在提供热缩电缆中间接头制作安装的详细步骤，以确保作业过程的正确性和安全性。

一、准备工作1. 确认接头类型和规格，根据实际需求选择合适的接头和配套材料。

2. 检查接头和配套材料的数量和质量，确保无损坏和缺失。

3. 检查工具和设备的完好性和可用性，确保工作平稳进行。

4. 清理作业现场，确保安全和整洁。

二、制作接头1. 根据接头类型和规格，将电缆剥掉一段指定长度的绝缘层。

2. 使用清洁剂擦拭剥掉绝缘层的电缆端和接头的绝缘套管，确保表面干净无污染。

3. 将接头的绝缘套管套在电缆端上，确保套管与电缆绝缘层完全接触。

4. 使用绝缘套管加热枪均匀加热绝缘套管，使其缩小并与电缆绝缘层牢固连接。

5. 根据接头规格，依次安装导体套管、电缆屏蔽层套管和保护套管。

6. 检查接头的各个层次的套管是否安装合理，是否与电缆绝缘层和导体完全接触。

三、安装接头1. 将制作好的接头与相应的电缆连接器连接。

2. 使用接头断开钳检查接头的安装质量，确保连接牢固。

3. 使用带有温度控制的加热枪均匀加热接头，使其缩小并与电缆连接器完全密封。

4. 检查接头的缩径状态，确保无环氧溢出或接触不良的现象。

5. 检查接头的绝缘性能，使用绝缘电阻测试仪测量接头的绝缘电阻值。

四、完成作业1. 清理作业现场，归位和存放工具和材料。

2. 检查已安装的接头和连接器，确保接头和连接器完成安装的工作质量。

3. 编写作业记录，包括接头和连接器的型号、规格、安装日期和负责人等信息。

结语：热缩电缆中间接头制作安装是一项重要的作业，必须严格按照指导书的步骤进行操作。

同时，安全意识和质量意识也是重要的，确保作业过程和结果的安全可靠。

通过正确的制作和安装，可以提高电力系统的稳定性和效率。

10kV电缆热缩中心接头制作作业标准一、前言电力系统中的电缆热缩中心接头是连接电缆在敷设、维护过程中中心的一道紧要工艺环节，是保证电力传输质量稳定的关键。

本文将基于国家标准以及实际操作阅历，对10kV电缆热缩中心接头制作进行标准化和规范化的描述，以保证电力系统中电缆热缩中心接头制作的质量和牢靠性。

二、材料准备1. 10kV 中压电缆2. 热缩管3. 热缩绝缘套管4. 硅橡胶套5. 导体绞合管6. 导体连接管7. 护套管8. 清洁毛刷（尺寸与电缆相符合）三、器材准备1.切割工具：①电线切割刀②剥线钳③管子切割刀2.热风枪3.电火花轮盘4.绝缘电阻测试仪5.压接钳6.热缩臂型套和热缩管吹风枪7.电焊机8.电气测试仪器四、操作步骤1. 在进行接头制作之前，需要对电缆进行检查，包括外观外壳、铠装、绝缘层、电缆芯线等的检查，确保处于正常状态。

假如发觉电缆有问题，需要进行维护和修理或更换。

2. 对于本次接头制作所使用的材料及器材进行检查，确保从质量和牢靠性两方面都不显现问题。

3. 依据电缆规格，选取合适的热缩管进行切割。

将切割好的热缩管长度，保证与电缆的绝缘部分长度相同。

4. 依据电缆连接的要求将电缆绞合，绞合的长度有效长度应当大于接头的长度，约为80cm。

5. 对电缆进行剥皮，将绝缘层暴露出来，通常剥去10-20cm的绝缘层。

6. 在击穿面及其相近进行清理，使用清洁毛刷清洗电缆芯线，确保电缆芯线的表面干净、干燥、平滑，否则将影响导体的导通。

7. 将热缩管套在已绞合好的电缆接头上，并在电缆中心部位套上导体绞合管，并将导体连接管接在绞合管两侧。

为确保导体间的间距，使用导体间距模板进行确认，将导体间距保持在规定的范围内。

8. 使用压接钳，对导体连接管进行压接，确保连接实现了低阻和紧固。

使用电气测试仪对压接质量进行测试。

测试电阻应符合要求，且连接处不应显现松动和不良接触。

9. 将热缩绝缘套管套在连接处进行加热缩，确保连接处企业固定和密封。

10kv电缆中间接头热缩制作工艺标准10kv电缆中间接头热缩制作工艺标准一、准备工作1.确认所需的工具和材料，包括电缆、接头、热缩管、绝缘胶带、焊锡、剪刀、钳子等。

2.准备工作地点，确保工作区域干净、整洁，无尘土和杂物。

3.检查电缆的型号、规格是否符合要求，并确保电缆处于干燥、清洁的状态。

二、电缆处理1.根据需要，使用剪刀或剥线钳将电缆的外皮剥离，露出芯线。

2.清洁电缆芯线，用纱布或棉签擦拭芯线，确保表面无杂质和灰尘。

3.对于较粗的芯线，可以使用压接管进行压接，确保接触良好。

三、接头制作1.根据电缆的规格和要求，选择合适的接头。

2.使用剥线钳或剪刀将电缆芯线剥离一定长度，确保剥离的长度与接头的长度一致。

3.将剥离的芯线插入接头中，确保接触良好，紧固件牢固。

4.对于多芯电缆，确保每个芯线都已正确插入接头中，并使用紧固件固定。

四、热缩处理1.将热缩管套在接头上，确保热缩管覆盖住接头及芯线的裸露部分。

2.使用热风枪或电吹风对热缩管进行加热，使其收缩紧贴在接头和芯线上。

3.加热时注意控制温度和加热时间，避免热缩过度或不足。

4.热缩完成后，检查热缩管是否紧密贴合在接头和芯线上，无气泡或缝隙。

五、质量检测1.对完成的电缆中间接头进行外观检查，确保热缩管无气泡、裂纹等缺陷。

2.检查接头与电缆的接触是否良好，有无松动或接触不良现象。

3.对电缆进行绝缘测试，确保绝缘层完好无损，无短路或漏电现象。

4.对质量不符合要求的接头进行修复或更换。

六、安装使用1.将制作好的中间接头安装在指定的位置上，确保连接牢固、接触良好。

2.根据电缆的走向和要求，调整接头的方向和位置。

3.在安装过程中要避免过度拉伸或弯曲电缆，以免损坏电缆或接头。

4.安装完成后，再次进行绝缘测试，确保安装质量符合要求。

5.七、维护保养6.在使用过程中要定期检查接头的紧固件是否松动，如有需要应进行紧固。

7.定期清理电缆表面的灰尘和杂物，保持电缆的清洁和干燥。

10kV电缆热缩中间接头制作作业标准1. 范围该文档旨在为电力行业从业人员提供关于10kV电缆热缩中间接头制作的标准操作步骤和注意事项，以确保该过程的安全、可靠和高效。

2. 规范2.1 设备准备在进行10kV电缆热缩中间接头制作作业前，应进行以下设备准备：•热缩套管；•剪刀或剥线钳；•手电笔；•玻璃纸；•打火机或热风枪；•电缆半导体切割机；•桥夹和绝缘薄膜；•清洁纸巾；•手套和眼镜。

2.2 操作步骤2.2.1 清洁使用清洁纸巾将要使用的电缆表面和连接件表面清洁干净，并确保操作者自己的手部也要干净。

2.2.2 切割和剥皮使用电缆半导体切割机将电缆半导体层切割至所需长度，然后使用剪刀或剥线钳将绝缘层和半导体切割开。

确保绝缘层不能被剪断或折叠，需要比切缘长2-3毫米。

2.2.3 套管将热缩套管沿纵向切开，并套在电缆上，确保其覆盖到绝缘层外缘。

2.2.4 热缩使用打火机或热风枪加热热缩套管，直到它完全缩合，并覆盖整个连接件。

注意不要过度加热，以免造成损坏。

2.2.5 包装使用玻璃纸包裹连接件和电缆的接口，并固定其位置以防万一。

2.2.6 绝缘在接口附近使用桥夹和绝缘薄膜进行绝缘。

2.2.7 检查检查电缆接头的完整性和良好的绝缘。

检查没有缺陷和漏洞，并确保连接紧固和无松动。

3. 注意事项在执行10kV电缆热缩中间接头制作时，需要注意以下事项：•遵守操作顺序；•确保设备和工具无损坏和正常；•确保电缆和连接件完全清洁；•对不同尺寸的电缆使用不同的热缩套管；•加热时保持一定的距离，以免过度加热；•定期检查电缆接头，确保其良好的绝缘和连接紧固。

4. 结论通过严格遵守10kV电缆热缩中间接头制作标准操作步骤和注意事项，可以确保该工作过程的安全、可靠和高效。

务必认真执行，以预防电力行业电缆连接件的损坏和人员伤亡。

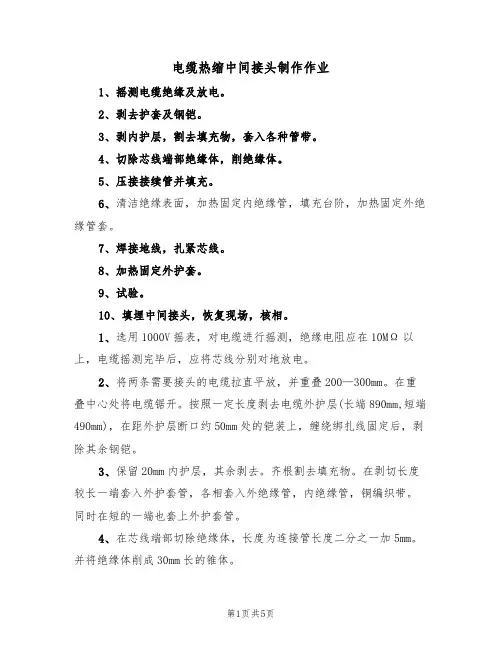

电缆热缩中间接头制作作业1、摇测电缆绝缘及放电。

2、剥去护套及钢铠。

3、剥内护层，割去填充物，套入各种管带。

4、切除芯线端部绝缘体，削绝缘体。

5、压接接续管并填充。

6、清洁绝缘表面，加热固定内绝缘管，填充台阶，加热固定外绝缘管套。

7、焊接地线，扎紧芯线。

8、加热固定外护套。

9、试验。

10、填埋中间接头，恢复现场，核相。

1、选用1000V摇表，对电缆进行摇测，绝缘电阻应在10MΩ以上，电缆摇测完毕后，应将芯线分别对地放电。

2、将两条需要接头的电缆拉直平放，并重叠200—300mm。

在重叠中心处将电缆锯开。

按照一定长度剥去电缆外护层(长端890mm,短端490mm)，在距外护层断口约50mm处的铠装上，缠绕绑扎线固定后，剥除其余钢铠。

3、保留20mm内护层，其余剥去。

齐根割去填充物。

在剥切长度较长一端套入外护套管，各相套入外绝缘管，内绝缘管，铜编织带。

同时在短的一端也套上外护套管。

4、在芯线端部切除绝缘体，长度为连接管长度二分之一加5mm。

并将绝缘体削成30mm长的锥体。

5、在导体上套上连接管，按规定压接后，缠绕绝缘带，并与两端绝缘搭接。

在两端的锥体之间包绕填充胶，厚度不小于3mm。

6、用酒精擦去绝缘表面杂质后，将内绝缘管套在连接管上，由中间向两端加热收缩。

在内绝缘管两端台阶处包绕密封胶，使台阶平滑过渡。

将外绝缘管(共2根)在连接管处相互重叠加热收缩。

7、两端钢铠用用地线(铜编织带)连接并焊牢(也可以用卡子固定)，焊接时用地线(铜编织带)旋绕扎紧芯线，用自粘胶带覆盖钢铠。

8、套上外护套管。

两端各搭电缆外护套100mm，两端涂上热熔胶。

加热收缩。

9、待冷却后即可做试验。

选用500V摇表，对电缆进行摇测，绝缘电阻应在10MΩ以上，电缆摇测完毕后，应将芯线分别对地放电。

10、填埋中间接头，埋深不低于0.8M，并设置相关标识；送电后进行低压核相，确认相位正确后方可通知用户使用。

电缆热缩中间接头制作作业（2）1. 工具准备：- 电缆切割工具（电缆剥离刀、电缆剥皮钳等）- 热缩套管套装工具（加热枪、热缩套管夹等）- 清洁工具（刷子、棉布等）- 测量工具（卷尺、电缆直径测量仪等）- 安全防护用品（手套、护目镜等）2. 准备工作：- 确认接头制作材料和规格是否正确，并检查材料是否完好无损。

电缆热缩中间接头制作作业标准电缆热缩中间接头是电力系统中连接电缆的常用方法之一。

它具有可靠性高、安装方便、寿命长等特点，被广泛应用于电力系统和工业领域。

本文将介绍电缆热缩中间接头制作的作业标准。

材料准备在制作电缆热缩中间接头之前，需要准备以下材料：•电缆：应选用与接头连接的电缆相同规格或者相同截面积的电缆。

•中间接头：通常为热缩式中间接头。

•接续头：用于连接电缆和中间接头的部件，通常为电缆套管、接续套管等。

•切割工具：根据电缆和接头的不同规格和材料特性，选择相应的切割工具，如电缆剥刀、剥线钳等。

•热风枪：用于加热中间接头。

•剥线钳：用于剥掉电缆绝缘层。

•手电钻或手工钻：用于在接头上开孔。

制作工艺步骤一：准备工作将电缆和中间接头等材料放在工作台上，确保工作区域整洁干净，所有工具和材料摆放有序，以便操作和管理。

检查所有电缆和材料是否符合要求，不得使用有毛病的电缆和中间接头。

步骤二：剥皮首先需要对接头和电缆进行剥皮处理。

用剥线钳将电缆绝缘层剥掉2-3厘米左右，使得电线露出来。

接着将中间接头上的绝缘管剪掉，露出中间接头的金属部分。

步骤三：热缩连接将电缆和中间接头按照规定的连接方式连接起来。

根据规格和型号选择合适的电缆套管或接续套管，并将其套在电缆和中间接头的金属部分上。

然后，用热风枪对套管进行加热，使其热缩与电缆和中间接头金属部分紧密连接在一起。

步骤四：打孔连接有些中间接头需要钻孔连接。

这时，需要使用手电钻或手工钻在中间接头上开孔。

开孔的位置和大小要根据中间接头的要求和电缆的实际情况确定。

钻孔后，将电缆放进中间接头，然后用螺丝固定电缆和中间接头。

步骤五：测试验收完成接头制作后，应进行测试和验收。

首先检查所有连接部位是否牢固，电缆是否与接头紧密贴合。

然后进行绝缘电阻测试，确保电缆与接头之间的绝缘性能符合要求。

最后进行短路和耐压试验，确保电缆在正常工作负荷下能够稳定运行。

注意事项在制作电缆热缩中间接头时，需要注意以下事项：1.所有电缆和中间接头必须符合规格和型号要求，不得使用有毛病的材料。

10kV电缆热缩中间接头制作作业标准遵循以下步骤：
1. 检查设备：确认所需的所有工具和设备可用并处于良好的工作状态，包括热缩套管、剥线刀、电热套、剥线器、热风枪等。

2. 检查电缆：检查电缆是否有任何损坏或变形，如有损坏需要进行修复或更换。

3. 剥皮：使用剥线刀，根据电缆的绝缘材料厚度，剥掉电缆两端的绝缘材料，剥皮的长度应符合标准要求。

4. 清洁：使用清洁剂和干净的抹布清洁电缆和剥皮区域，确保表面干净无尘。

5. 安装热缩套管：将适合的热缩套管安装在电缆上，确保套管与剥皮区域紧密贴合。

6. 预热：使用热风枪预热热缩套管，确保它开始缩小。

7. 安装电热套：将电热套穿过热缩套管，并放置在剥皮区域，确保它与裸露的导体紧密接触。

8. 热缩：使用热风枪持续加热直到热缩套管完全缩小并与电缆表面贴合。

9. 绝缘测试：使用绝缘测试仪器测试中间接头的绝缘性能，确保达到所需的标准。

10. 记录：记录所有操作步骤和测试结果，以备将来参考和追踪维护工作。

以上是一般的10kV电缆热缩中间接头制作作业标准，具体操作步骤可能会根据特定的电缆类型和要求而有所不同。

建议在操作之前参考相关的制造商指南或咨询专业人员以确保正确和安全的操作。
