10kV电缆冷缩中间接头制作技术及施工电缆接头是电力设施中的重要组成部分，可起到固定、锁紧进出线的作用，同时能提升电力线路整体的防震动、防尘及防水能力。
电缆接头包括终端头与中间接头两种，电缆冷缩中间接头因电缆剥切长度较短，对施工环境、工艺质量要求更加严苛，常常因施工者的一些不规范施工习惯，导致留下隐患。
中间接头的制作及施工质量会对整条线路电力供应的连续性与安全性产生影响，因此要合理优化制作工艺与施工技术。
1 10kV冷缩电缆中间接头制作工艺应用的重要性这些年来随着冷缩电缆中间接头制作工艺的不断发展和应用领域的不断扩大，研究冷缩电缆中间接头制作工艺应用对国计民生都有重要的影响，对于高压电缆行业的发展起到非常非常重要的作用。
10kV冷缩电缆中间接头制作工艺应用高压电缆行业中有很多优点，对于整个高压电缆行业都有深刻的影响。
由于高压电缆行业是具有高技术含量的行业，其市场的需求量巨大，产品的综合性能也非常的强，所以需要认真的推广和发展电缆中间接头制作工艺技术，争取给整个冷缩电缆行业带来颠覆性的影响。
10kV冷缩电缆中间接头制作工艺应用于冷缩电缆行业中对于冷缩电缆行业制造，比如电缆的制造有很大的影响，能够极大的推动这些冷缩电缆行业的发展。
对于整个国家的冷缩电缆行业都有着重要的影响。
当然，国家对于这一方面也是非常的重视的，由于冷缩电缆中间接头制作工艺的特殊性，所以对于未来10kV冷缩电缆中间接头制作工艺的发展来说前景非常的光明。
2 10kV冷缩电缆中间接头制作工艺10kV冷缩电缆中间接头的制作过程非常的复杂，工艺非常多，下面我将10kV冷缩电缆中间接头制作过程中用到的工艺详细的进行说明描述。
在制作10kV冷缩电缆中间接头的过程中对电缆导线进行切割是必须的第一步骤，也是至关重要的一步。
切割的时候不能把铜芯切断，切割的目的是便于进行后面的操作。
切割后的电缆导线需要进行铜芯线的处理，这个工艺过程中可以将10kV冷缩电缆套件中的外件套、内件套、绝缘层、应力管等热缩管分别套入切割后的两端电缆导线中，然后进行线芯处理工作。
冷缩电缆头, 热缩电缆头1交联电缆头的设计原理首先,所有交联电缆头的设计原理都应遵循恢复电缆本体结构为原则。
因此,就其接头的设计思想应符合中国的GB12706-4和IEC60502-4：1997的电气标准，并且必须要满足其电气、物理及化学性能，以确保电缆头长时间的正常运行及电器设备的安全运作。
2冷缩电缆头与热缩电缆头的差别2.1结构交联电缆是由电缆的外护套、金属铠装、内护套、填充物、铜屏蔽层、外半导层、绝缘层、内半导层、导体、钱芯等组成。
因此,有什么样的电缆结构就需要有什么样的材料及其工艺的电缆附件和它一一对应与配套。
2.2原理电缆头的设计原理应满足与达到的要求：使电缆在任何自然环境下能够安全运行。
为了实现这一点,就需要重视四大关键因素,即：(1)密封，(2)绝缘，(3)电场，(4)工艺等要素,这也是解决电缆头的四大重要问题。
2.3差别2.3.1密封1）由于大部分的电缆头都是安装在户外架空,直埋等环境里,因此防水及防潮气就成为确保电缆头安全运行的关键之一,也就要考虑其密封性能及方法。
目前密封的方法通常有两种：一种是用沥青或环氧树脂灌封的方法,这种方法工艺复杂,不好控制,也不利于维护;另一种新的方法也是目前国内、国外专业厂家首选的方法,就是使用高弹性的密封胶,其工艺简单、性能可靠、维护安装方便,这些独特优点也使之成为使用的主流。
使用这种新方法,首先就是要考虑密封胶的性能。
因为密封胶的质量和性能直接影响到接头的密封性能,选择一种即能和电缆体的表面、还能与附件材料表面黏结都很牢固的胶,同时还能满足在不同的温度变化环境里都能使用的胶是十分重要的。
2）由于全冷缩电力电缆附件实际上就是弹性电缆附件；也就是说利用液体硅橡胶本身的弹性在工厂预先扩张好放入塑料及支撑条。
到现场套到指定位置,抽掉支撑条使其自然收缩。
这种技术就是冷缩技术，这种附件就是冷缩的电缆附件,因此这种冷缩附件具有良好的“弹性”,可以避免由于大气环境、电缆运行中负载高低产生的电缆热胀冷缩。
全冷缩三芯交联电力电缆中间头制作工艺工法1前言1.1工艺工法概况冷缩头，安装时无需专用工具，简便快捷，安装时，将线芯抽去，弹性橡胶体便迅速收缩并紧箍于所需安装部位，使内界面结合紧密，绝缘可靠；不用动火，安全可靠；对电缆本体有持久的径向压力，与电缆同“呼吸”，密封防水性能好。
特别适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污染地区。
1.2工艺原理采用全冷缩技术，安装时将线芯抽去，弹性橡胶体便迅速收缩并紧箍于所需安装部位。
2工艺工法特点2.1安装后始终保持对电缆本体合适的径向压力，使内界面结合紧密，不会因电缆运行时的呼吸作用而产生电击穿。
2.2专用密封胶粘接各连接部位，实现整体密封，杜绝因大气环境造成的运行事故。
2.3应力锥安装尺寸加长，减少安装失误，制作简便。
2.4抗污秽、耐老化、防水性好，具有优势的耐寒性能，适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污染地区。
3适用范围适用于全冷缩三芯交联电力电缆中间头制作。
4主要引用标准4.1《铁路电力施工规范》（TB10207）。
4.2《铁路通信、信号、电力、电力牵引供电工程施工安全技术规程》(TB10306)。
4.3《铁路电力工程施工质量验收标准》（TB10420）。
4.4《铁路电力设计规范》（TB10008）。
5施工方法在35kV及以下电力电缆中间接头采用全冷缩方式进行电缆中间头制作。
6施工工艺流程及操作要点6.1施工工艺流程电缆冷缩中间头制作施工流程图如图1所示：图1 全冷缩三芯交联电力电缆中间头制作流程图6.2操作要点6.2.1电缆预处理1 将电缆校正摆直位置，按不同使用要求确定将电缆开剥尺寸，开剥电缆外护套，长端剥去800mm，短端剥去600mm。
2 分别擦洗两端不少于50mm的电缆护套，把灰尘、油污及其它污垢拭去。
3 从外护套端口往外留取30mm的钢铠，用铜丝捆绑固定，其余剥除。
4 从钢铠断口往外，留取100mm内护套，剥除其余内护套。

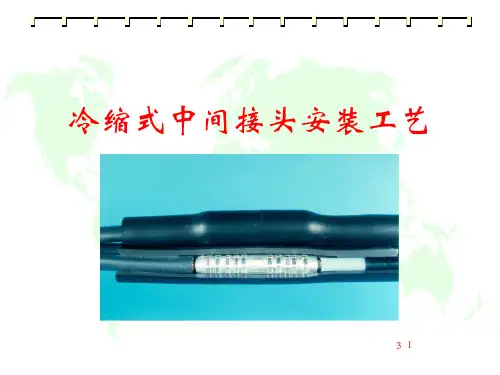

冷缩式10KV中间接头安装工艺15kV 三芯电缆冷缩式中间接头制作工艺流程1.电缆附件点检查同本章条。
2.剥开电缆(1)如图所示尺寸将电缆开剥处理。
(2)尺寸A应严格按照表的规定切除。
绕包两层Scotch13半导电胶带，将电缆铜屏蔽带端口包覆住加以固定。
图剥开电缆表三芯电缆冷缩式中间接头尺寸产口型号电缆尺寸连接管尺寸?A:剥除尺寸(mm)绝缘外径(mm)导体截面(mm2)外径(mm)最大长度(mm)6/10kV(6/6kV)15kV10kV)QS1000-Ⅰ70-15050-150135120 QS1000-Ⅱ150-240150-240145125 QS1000-Ⅲ300-400300-400220电缆的绝缘外径为选型决定因素,导体截面为参考。
3.切除电缆主绝缘(1)按1/2接管长+5mm的尺寸切除电缆主绝缘。
(2)从开剥长度较长的一端电缆套入冷缩接头主体，较短的一端套入铜屏蔽编织网套(3)冷缩接头必须安置于开剥较长的一端电缆，拉线端方向，见图。
图冷缩接头安置位置4.导线压接(1)将导线各穿入压接管1/2，用压钳将导线连接在一起。
(2)压接后如有尖角，毛刺应对接管表面挫平打光并且清洗。
按常规方法清洗电缆主绝缘(用所配的CC-3清洁剂)。
切勿使溶剂碰到半导电屏蔽层。
如果主绝缘表面有残留半导电颗粒或刀痕，须先用不导电的氧化铝(最大粒度120)。
砂纸打磨处理，不能使打磨后的主绝缘外径小于接头选用范围。
(3)在进行下一步骤前，主绝缘表面必须保持干燥，如有必要用干净的不起毛布进行擦拭。
(4)将P55/R混合剂涂抹在半导体屏蔽层与主绝缘交界处，然后把其余混合剂均匀涂抹在主绝缘表面及接管上。
注意:只能用P55/R混合剂，不能用硅脂!见图。
图涂抹P55/R混合剂5.量出中心点和尺寸校验点测量绝缘端口之间之尺寸C，然后按尺寸1/2C，在接管上确定实际中心点D，然后按300mm 在一边的铜屏蔽带上找出一个尺寸校验点E，见图。
冷缩电缆终端头的制作工法1 前言在现代变、配电工程中，电缆以其施工维护方便、供电可靠性高等特点得以广泛使用，冷缩电缆头也以其独有的优点得到广泛使用。
2 特点冷缩电缆头，现场施工简单方便，其冷缩管具有弹性，只要抽出内芯尼龙支撑条，可紧紧贴服在电缆上，不需要使用加热工具，克服了热缩材料在电缆运行时，因热胀冷缩而产生的热缩材料与电缆本体之间的间隙。
3 适用范围本工法适用于10～35KV三芯电缆终端头的制作。
4 工艺原理利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。
5 制作步骤剥外护套、钢铠和内衬层→固定钢铠地线→缠填充胶→固定铜屏蔽地线→固定冷缩指套、冷缩管→端子压接→固定冷缩终端→密封端口→测试。
5.1 剥外护套、钢铠和内衬层将电缆校直、擦净、剥去从安装位置到接线端子的外护套、留钢铠30mm、内衬套10mm，并用扎丝或PVC带缠绕钢铠以防松散。
铜屏蔽端头用PVC带缠紧，以防松散和划伤冷缩管。
5.2 固定钢铠地线将三角垫锥用力塞入电缆分岔处，除去钢铠上的油漆、铁锈，用大恒力弹簧将钢铠地线固定在钢铠上。
为固定牢固，地线应预留10～20mm，恒力弹簧缠绕一圈后，把预留部分反折，再用恒力弹簧缠绕。
固定铜屏蔽地线也是如此。
5.3 缠填充胶自断口以下50mm至整个恒力弹簧、钢铠及内护层，用填充胶缠绕两层，三岔口处多缠一层，这样做出的冷缩指套饱满充实。
5.4 固定铜屏蔽地线将一端分成三股的地线分别用三个小恒力弹簧固定在三相铜屏蔽上，缠好后尽量把弹簧往里推。
将钢铠地线与铜屏蔽地线分开，不要短接。
5.5 固定冷缩指套、冷缩管在填充胶及小恒力弹簧外缠一层黑色自粘带，使冷缩指套内的塑料条易于抽出。
将指端的三个小支撑管略微拽出一点(从里看和指根对齐)，再将指套套入尽量下压，逆时针将端塑料条抽出。
清洁屏蔽层后，在指套端头往上100mm之内缠绕PVC带，将冷缩管套至指套根部，逆时针抽出塑料条，抽时用手扶着冷缩管末端，定位后松开，不要一直攥着未收缩的冷缩管，根据冷缩管端头到接线端子的距离切除或加长冷缩管或切除多余的线芯。
