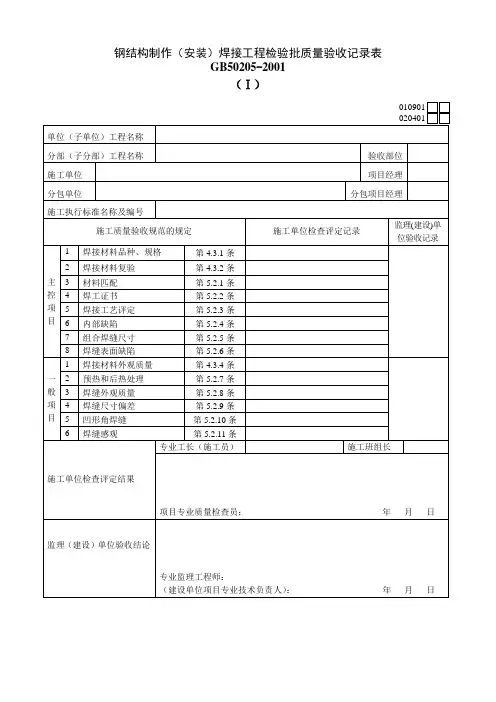

钢结构(钢构件焊接)检验批质量验收记录编号:钢结构(栓钉)检验批质量验收记录紧固件连接检验批质量验收记录高强度螺栓连接检验批质量验收记录钢零部件加工检验批质量验收记录钢构件组装检验批质量验收记录钢构件预拼装检验批质量验收记录单层钢结构安装检验批质量验收记录多层及高层结构安装检验批质量验收记录单位(子单位)XXX 钢结构工程 分部(子分 主体结构/钢 分项工程名称 多层及高层钢结构 施工依据 《钢结构工程施工规范》验收依据 《钢结构工程施工质量验收规范》压型金属板检验批质量验收记录单位(子单位)工程名称 施工单位 XXX 钢结构工程 XXX 有限公司 分包单位 分部(子分 部)工程名称项目负责人 分包单位项 目负责人 主体结构/ 钢结构 XXX施工依据 分项工程名称 检验批容量 检验批部位压型金属板工程370件 二层验收项目 设计要求及规范规定 最小/实际抽样数量 检杳记录检查结果1 压型金属板进场 第4.9.1条、 第4.9.2条 全/ 质量证明文件齐全,检验合格2 固定支架、紧固件及其他材料进场第4.9.3条、 第4.9.4条//3 压型金属板基板裂纹 第12.2.1条 / /4压型金属板涂层缺陷第12.2.2条 //5压型金属板等现场安装 第12.3.1条、第12.3.2条、 第12.3.3条 37/37抽查37处,合格37处6 压型金属板搭接 第12.3.4条 37/37 抽查37处,合格37处7 楼承板端部锚固 第12.3.5条 37/37 抽查37处,合格37处8 楼承板侧向搭接 第12.3.6条 37/37抽查37处,合格37处9 压型金属板造型 第12.3.7条 / /10 固定支架安装 第12.4.1条 //11 连接构造 第12.5.1条 37/37 抽查37处,合格37处12 搭接及节点 第12.5.2条 37/37抽查37处,合格37处13 防雨及排水构造 第12.6.1条 / /14抗风揭性能检测 第12.6.2条 / /验收项目设计要求及规范规定 最小/实际抽样数量检杳记录检查结果1压型金属板精度 第4.9.5条37/37抽查37处,合格37处《钢结构工程施工规范》GB50755-2012 验收依据主控项目 《钢结构工程施工质量验收规范》GB50205-2020。
SGT钢结构主体工程检查记录日期:XXXX年XX月XX日施工单位:XXXX有限公司质量监督单位:XXXX监理有限公司一、施工现场检查情况1.施工场地准备检查施工现场的场地准备情况,包括场地平整度、清理情况等。
检查结果显示,施工场地平整度好,无阻碍施工的障碍物,并且清理工作及时进行,符合工程要求。
2.施工材料验收检查施工材料的验收情况,包括钢材、焊接材料等。
检查结果表明,施工单位按照相关技术要求进行材料的验收,验收合格率高,材料质量可靠。
3.基础施工检查基础施工情况,包括基础的开挖、灌注等工作。
检查结果显示,基础施工质量良好,符合设计要求,基础的稳定性和强度满足工程的要求。
4.钢结构制作与安装检查钢结构的制作与安装情况,包括钢梁、钢柱的焊接质量、钢结构的安装精度等。
检查结果显示,钢结构的制作质量良好,焊接接头牢固可靠;钢结构的安装精度高,偏差在允许范围内。
5.钢结构的防腐处理检查钢结构的防腐处理情况,包括表面喷漆、涂抹防腐涂料等。
检查结果显示,防腐处理工作符合要求,钢结构表面均匀喷漆,防腐涂料涂抹均匀,防腐效果良好。
二、施工质量问题整改情况1.基础施工问题整改发现基础施工中存在一处基础底部平整度不够的情况,要求施工单位重新调整基础底部的平整度,并提升强度。
施工单位已按要求整改,并重新验收合格。
2.钢结构制作问题整改发现钢梁的焊接接头中存在一处焊缝未达到标准要求的情况,要求施工单位对该部分焊缝进行修复,并重新进行焊接处理。
施工单位已按要求进行了焊接修复,并重新验收合格。
三、下一步工作计划基于前述施工现场检查情况和整改情况,下一步将继续进行以下工作:1.进行钢结构的安装工作,确保安装精度和质量。
2.进行钢结构的防腐处理,确保防腐效果。
3.进行钢结构的安全检查,确保施工现场的安全。
4.进一步加强与质量监督单位的沟通与合作,共同推进工程进度。
四、结论备注:本检查记录仅涵盖部分施工内容,具体情况以实际施工为准。
钢结构工程检验批质量验收记录表旁站监理方案本文介绍了钢结构零部件加工工程的检验批质量验收记录表,以及钢构件组装工程检验批质量验收记录表。
其中,钢结构天桥和吊车梁(桁架)是本文中需要进行验收的两个部位。
钢结构零部件加工工程检验批质量验收记录表中,需要检验的内容包括材料品种、规格、钢材复验、切面质量、矫正和成型、边缘加工和制孔等方面。
具体的验收标准和规定在表格中有详细说明。
钢构件组装工程检验批质量验收记录表中,需要检验的内容包括焊接H型钢接缝、焊接H型钢精度、焊接组装精度、顶紧接触面、轴线交点错位、焊缝坡口精度、铣平面保护和外形尺寸等方面。
同样,具体的验收标准和规定在表格中有详细说明。
在进行验收时,需要由专业工长(施工员)进行检查评定,并由施工单位进行检查评定记录。
如果符合验收标准和规定,则为合格,否则为不合格。
最后,本文提供了监理(建设)单位验收结论的空白表格,需要由专业监理工程师进行填写,并由建设单位项目专业技术负责人进行签字确认。
总之,本文提供了一份完整的钢结构零部件加工工程和钢构件组装工程的验收记录表格,有助于确保工程质量的合格性。
项目经理XXX加强分包项目经理施工执行标准名称及编号为《钢结构工程施工质量验收规范》(GB-2001)。
其中,多层板叠螺栓孔第9.2.1条规定施工单位检查评定记录监理(建设)单位验收记录通过率应达标。
经检查,主控项目符合要求,一般项目抽样检查均符合设计及规范要求。
针对涂料性能第4.9.1条,涂装基层验收、涂层厚度、涂料质量、表面质量、附着力测试、标志等方面的验收,施工单位检查评定记录应符合设计标准要求。
经检验,涂层符合要求,无结皮、结块、误涂、漏涂,标志清晰。
施工班组长表示主控项目检验合格,一般项目抽样检验符合设计及规范要求。
针对钢结构防火涂料涂装工程的验收,施工单位检查评定记录应符合《钢结构工程施工质量验收规范》(GB-2001)的规定。
涂层表面质量的验收应符合第14.3.6条。
施工检查记录表钢构001 工程名称及部位:年月日项目负责人:班长:质检员:零部件切割加工施工检查记录表工程名称及部位:年月日钢构002项目负责人:班长:质检员:钢构件组装、焊接H型钢施工检查记录表工程名称及部位:年月日钢构003项目负责人:班长:质检员:焊接连接制作组装质量施工检查记录表工程名称及部位:年月日钢构004项目负责人:班长:质检员:单层钢柱制作外形尺寸施工检查记录表工程名称及部位:年月日钢构005项目负责人:班长:质检员:钢桁架制作外形尺寸施工检查记录表工程名称及部位:年月日钢构006项目负责人:班长:质检员:焊接实腹梁外形尺寸施工检查记录表工程名称及部位:年月日钢构007项目负责人:班长:质检员:多节钢柱制作外形尺寸施工检查记录表工程名称及部位:年月日钢构008项目负责人:班长:质检员:钢平台、钢梯和防护栏杆外型尺寸施工检查记录表工程名称及部位:年月日钢构009项目负责人:班长:质检员:墙架、檩条、支撑系统外型尺寸施工检查记录表工程名称及部位:年月日钢构010项目负责人:班长:质检员:压型金属板制作施工检查记录表工程名称及部位:年月日钢构011项目负责人:班长:质检员:构件焊接施工检查记录表工程名称及部位:年月日钢构012项目负责人: 班长: 质检员:构件涂装隐蔽工程 施工检查记录表工程名称及部位: 年 月 日钢构013项目负责人:班长:质检员:钢构件预拼装施工检查记录表工程名称及部位:年月日钢构014项目负责人:班长:质检员:主体结构安装施工检查记录表工程名称及部位:年月日钢构015项目负责人:班长:质检员:多层及高层钢结构中构件安装检查记录表工程名称及部位:年月日钢构016项目负责人:班长:质检员:钢结构普通紧固件连接施工检查记录工程名称及部位:年月日钢构017项目负责人:班长:质检员:高强度螺栓连接施工检查记录工程名称及部位:年月日钢构018项目负责人:班长:质检员:钢平台、钢梯和防护栏杆安装施工检查记录表工程名称及部位:年月日钢构019项目负责人:班长:质检员:墙架、檩条等次要构件安装施工检查记录表工程名称及部位:年月日钢构020项目负责人:班长:质检员:压型金属板安装施工检查记录表工程名称及部位:年月日钢构021项目负责人:班长:质检员:钢管构件制作外形尺寸施工检查记录表工程名称及部位:年月日钢构022项目负责人:班长:质检员:金属门窗(涂色镀锌钢板门窗)安装施工检查记录表工程名称及部位:年月日钢构023项目负责人:班长:质检员:特种门安装施工检查记录表工程名称及部位:年月日钢构024项目负责人:班长:质检员:。
施工检查记录表钢构001 工程名称及部位:年月日项目负责人:班长:质检员:零部件切割加工施工检查记录表工程名称及部位:年月日钢构002项目负责人:班长:质检员:钢构件组装、焊接H型钢施工检查记录表工程名称及部位:年月日钢构003项目负责人:班长:质检员:焊接连接制作组装质量施工检查记录表工程名称及部位:年月日钢构004项目负责人:班长:质检员:单层钢柱制作外形尺寸施工检查记录表工程名称及部位:年月日钢构005项目负责人:班长:质检员:钢桁架制作外形尺寸施工检查记录表工程名称及部位:年月日钢构006项目负责人:班长:质检员:焊接实腹梁外形尺寸施工检查记录表工程名称及部位:年月日钢构007项目负责人:班长:质检员:多节钢柱制作外形尺寸施工检查记录表工程名称及部位:年月日钢构008项目负责人:班长:质检员:钢平台、钢梯和防护栏杆外型尺寸施工检查记录表工程名称及部位:年月日钢构009项目负责人:班长:质检员:墙架、檩条、支撑系统外型尺寸施工检查记录表工程名称及部位:年月日钢构010项目负责人:班长:质检员:压型金属板制作施工检查记录表工程名称及部位:年月日钢构011项目负责人:班长:质检员:构件焊接施工检查记录表工程名称及部位:年月日钢构012项目负责人:班长:质检员:构件涂装隐蔽工程施工检查记录表工程名称及部位:年月日钢构013项目负责人:班长:质检员:钢构件预拼装施工检查记录表工程名称及部位:年月日钢构014项目负责人:班长:质检员:主体结构安装施工检查记录表工程名称及部位:年月日钢构015项目负责人:班长:质检员:多层及高层钢结构中构件安装检查记录表工程名称及部位:年月日钢构016项目负责人:班长:质检员:钢结构普通紧固件连接施工检查记录工程名称及部位:年月日钢构017项目负责人:班长:质检员:高强度螺栓连接施工检查记录工程名称及部位:年月日钢构018项目负责人:班长:质检员:钢平台、钢梯和防护栏杆安装施工检查记录表工程名称及部位:年月日钢构019项目负责人:班长:质检员:墙架、檩条等次要构件安装施工检查记录表工程名称及部位:年月日钢构020项目负责人:班长:质检员:压型金属板安装施工检查记录表工程名称及部位:年月日钢构021项目负责人:班长:质检员:钢管构件制作外形尺寸施工检查记录表工程名称及部位:年月日钢构022项目负责人:班长:质检员:金属门窗(涂色镀锌钢板门窗)安装施工检查记录表工程名称及部位:年月日钢构023项目负责人:班长:质检员:特种门安装施工检查记录表工程名称及部位:年月日钢构024项目负责人:班长:质检员:。
钢构件组装检查记录(多节钢柱)
注:此表按需要与其他“钢构件组装记录”表组合使用。
“钢构件组装检查记录检查记录(多节钢柱)”填写说明
钢构件外形尺寸
I 主控项目
1、钢构件外形尺寸主控项目的允许偏差应符合下表的规定
检查数量:全数检查。
检验方法:用钢尺检查。
钢构件外形尺寸主控项目的允许偏差(mm)
项目允许偏差单层柱梁桁架受力支托(支承面)表面至
第一个安装孔距离±1.0
多节柱铣平面至第一个安装孔距离±1.0
实腹梁两端最外侧安装孔距离±3.0
构件连接处的截面几何尺寸±3.0
柱梁连接处的腹板中心线偏移 2.0
受压构件(杆件)弯曲矢高L/ 1000 且不应大于 10.0
一般项目
1、钢构件外形尺寸一般项目的允许偏差应符合本规范附录C 中表 C.0.3~C.0.9 的规定。
检查数量:按构件数量抽查 10%且不应少于3 件。
检验方法:见本规范附录C 中表C.0.3~表C.0.9
图例。
钢结构工程质量检查表一、原材料质量检查1、钢材检查钢材的品种、规格、性能是否符合设计文件和国家标准的要求。
查看钢材的质量证明书,包括化学成分、力学性能等检测报告。
对钢材进行外观检查,观察是否有裂缝、分层、锈蚀等缺陷。
2、焊接材料核实焊接材料的型号、规格与设计要求及钢材的匹配性。
检查焊接材料的质量证明书,确认其化学成分、机械性能等符合标准。
检查焊接材料的存储条件,是否防潮、防锈、防变质。
3、连接紧固件确认高强度螺栓、普通螺栓等连接紧固件的规格、型号、性能等级符合设计要求。
检查螺栓、螺母、垫圈的外观质量,不应有裂纹、损伤等缺陷。
查看高强度螺栓的扭矩系数和预拉力的复验报告。
4、涂装材料核查涂装材料的品种、规格、性能是否符合设计和施工要求。
检查涂装材料的质量证明文件,包括附着力、耐候性等检测报告。
观察涂装材料的包装、储存是否符合规定。
二、构件制作质量检查1、切割与下料检查切割面的平整度、粗糙度,是否有裂纹、夹渣等缺陷。
核实构件的尺寸偏差,包括长度、宽度、高度等。
检查坡口的加工质量,角度、钝边等应符合焊接要求。
2、矫正与成型观察构件的矫正效果,弯曲、扭曲等变形应符合规范要求。
检查成型构件的弧度、曲率等是否与设计相符。
3、制孔检查螺栓孔的孔径、孔距、孔位偏差是否在允许范围内。
查看孔壁的表面质量,不应有毛刺、裂纹等。
4、焊接质量目视检查焊缝的外观质量,包括焊缝形状、尺寸、表面缺陷等。
对焊缝进行无损检测,如超声波探伤、射线探伤等,检测结果应符合要求。
检查焊接工艺评定报告和焊工的资格证书。
三、构件安装质量检查1、基础与支承面检查基础的轴线、标高、平整度是否符合设计要求。
查看支承面的位置、标高、水平度以及垫板的设置情况。
2、构件的拼装与连接核实构件的拼装精度,包括节点的对中、轴线偏差等。
检查高强度螺栓的连接质量,包括初拧、终拧扭矩,螺栓的穿入方向等。
观察普通螺栓的连接是否牢固,螺栓露出螺母的长度是否符合要求。
3、钢柱与钢梁的安装测量钢柱的垂直度、轴线偏差以及标高偏差。
