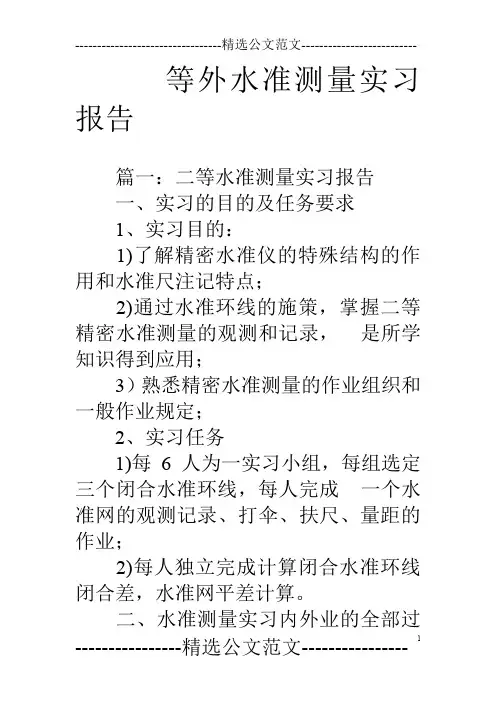

等外水准测量实习报告篇一：二等水准测量实习报告一、实习的目的及任务要求1、实习目的：1)了解精密水准仪的特殊结构的作用和水准尺注记特点；2)通过水准环线的施策，掌握二等精密水准测量的观测和记录，是所学知识得到应用；3）熟悉精密水准测量的作业组织和一般作业规定；2、实习任务1)每6人为一实习小组，每组选定三个闭合水准环线，每人完成一个水准网的观测记录、打伞、扶尺、量距的作业；2)每人独立完成计算闭合水准环线闭合差，水准网平差计算。
二、水准测量实习内外业的全部过程1.外业过程1)了解测区情况，布设水准点2）进行水准测量精密水准测量中采用如下的观测程序，往测奇数测站的观测程序为：后前前后往测偶数测站的观测程序为：前后后前，返测时奇偶测站观测程序与往测时正好相反。
3）记录观测数据，计算前后视距差及基本分化加常数和辅助分化的差值等，查看观测数据是否超限。
2.内业过程1）整理外野观测数据，计算各测段的高差及两水准点见的距离。
2）将观测数据整理成数据文件，利用科傻软件进行评差处理。
3）查看平差结果对结果进行分析，输出报表，整理成果。
二、作业方案1.组织方案一）作业人员本小组共有六名同学。
在组长的安排下轮流观测，测量人员一名，扶尺人员两名，记录数据一名，数据检核人一名。
二）仪器设备及工具二等水准测量所用到的仪器设备及工具：S1精密水准议一台、铟钢水准标尺一副、尺垫两只、竹竿四根，自备铅笔和记录手簿2.技术方案1)视线高度不得低于，视线长度一般不超过50m，在某些特殊情况下视线可适当缩短，前后视距差应小于1m，测段累积差小于3m。
2）一测段的测站数布置成偶数，仪器和前后标尺应尽量在一直线上。
3）观测时要注意消除视差，气泡严格居中，各种螺旋均应以旋进方向终止。
4）视距读至1mm，基辅分划读至，基辅高差之差＜。
5）上丝与下丝的平均值与中丝基本分划之差，应≤。
6）各项记录正确整齐、清晰、严禁涂改。
原始读数的米、分米值有错时，可以整齐地划去，现场更正，但厘米及其以下读数一律不得更改，如有读错记错，必须重测，严禁连环涂改。

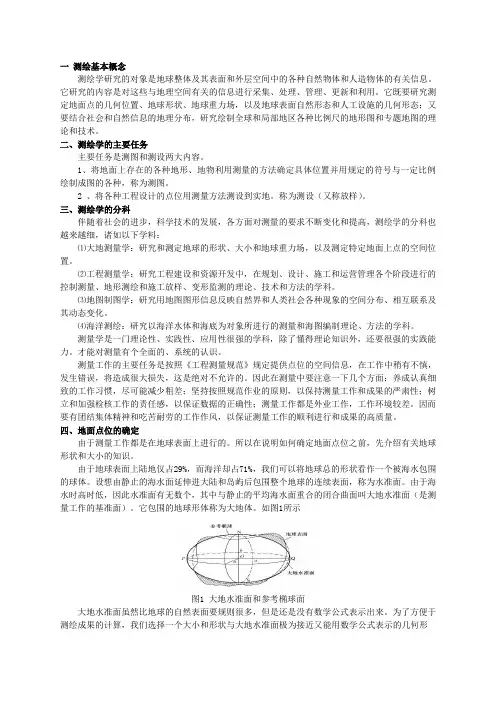

一测绘基本概念测绘学研究的对象是地球整体及其表面和外层空间中的各种自然物体和人造物体的有关信息。
它研究的内容是对这些与地理空间有关的信息进行采集、处理、管理、更新和利用。
它既要研究测定地面点的几何位置、地球形状、地球重力场，以及地球表面自然形态和人工设施的几何形态；又要结合社会和自然信息的地理分布，研究绘制全球和局部地区各种比例尺的地形图和专题地图的理论和技术。
二、测绘学的主要任务主要任务是测图和测设两大内容。
1、将地面上存在的各种地形、地物利用测量的方法确定具体位置并用规定的符号与一定比例绘制成图的各种，称为测图。
2 、将各种工程设计的点位用测量方法测设到实地。
称为测设（又称放样）。
三、测绘学的分科伴随着社会的进步，科学技术的发展，各方面对测量的要求不断变化和提高，测绘学的分科也越来越细，诸如以下学料：⑴大地测量学：研究和测定地球的形状、大小和地球重力场，以及测定特定地面上点的空间位置。
⑵工程测量学：研究工程建设和资源开发中，在规划、设计、施工和运营管理各个阶段进行的控制测量、地形测绘和施工放样、变形监测的理论、技术和方法的学科。
⑶地图制图学：研究用地图图形信息反映自然界和人类社会各种现象的空间分布、相互联系及其动态变化。
⑷海洋测绘：研究以海洋水体和海底为对象所进行的测量和海图编制理论、方法的学科。
测量学是一门理论性、实践性、应用性很强的学科，除了懂得理论知识外，还要很强的实践能力。
才能对测量有个全面的、系统的认识。
测量工作的主要任务是按照《工程测量规范》规定提供点位的空间信息，在工作中稍有不慎，发生错误，将造成很大损失，这是绝对不允许的。
因此在测量中要注意一下几个方面：养成认真细致的工作习惯，尽可能减少粗差；坚持按照规范作业的原则，以保持测量工作和成果的严肃性；树立和加强检核工作的责任感，以保证数据的正确性；测量工作都是外业工作，工作环境较差。
因而要有团结集体精神和吃苦耐劳的工作作风，以保证测量工作的顺利进行和成果的高质量。

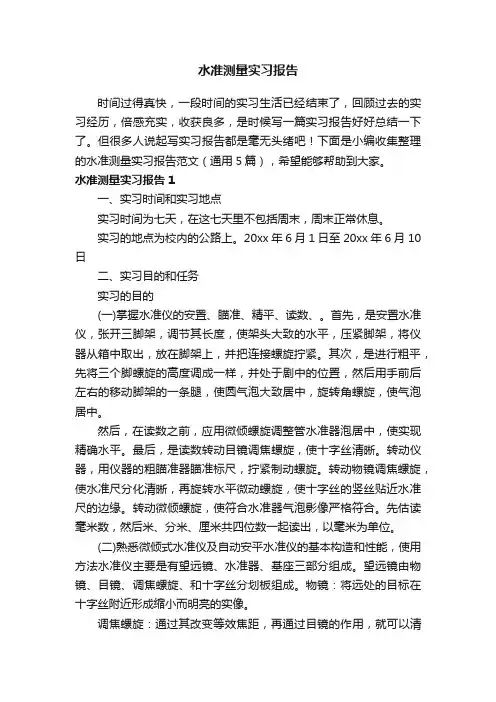

水准测量实习报告时间过得真快，一段时间的实习生活已经结束了，回顾过去的实习经历，倍感充实，收获良多，是时候写一篇实习报告好好总结一下了。
但很多人说起写实习报告都是毫无头绪吧！下面是小编收集整理的水准测量实习报告范文（通用5篇），希望能够帮助到大家。
水准测量实习报告1一、实习时间和实习地点实习时间为七天，在这七天里不包括周末，周末正常休息。
实习的地点为校内的公路上。
20xx年6月1日至20xx年6月10日二、实习目的和任务实习的目的(一)掌握水准仪的安置、瞄准、精平、读数、。
首先，是安置水准仪，张开三脚架，调节其长度，使架头大致的水平，压紧脚架，将仪器从箱中取出，放在脚架上，并把连接螺旋拧紧。
其次，是进行粗平，先将三个脚螺旋的高度调成一样，并处于剧中的位置，然后用手前后左右的移动脚架的一条腿，使圆气泡大致居中，旋转角螺旋，使气泡居中。
然后，在读数之前，应用微倾螺旋调整管水准器泡居中，使实现精确水平。
最后，是读数转动目镜调焦螺旋，使十字丝清晰。
转动仪器，用仪器的粗瞄准器瞄准标尺，拧紧制动螺旋。
转动物镜调焦螺旋，使水准尺分化清晰，再旋转水平微动螺旋，使十字丝的竖丝贴近水准尺的边缘。
转动微倾螺旋，使符合水准器气泡影像严格符合。
先估读毫米数，然后米、分米、厘米共四位数一起读出，以毫米为单位。
(二)熟悉微倾式水准仪及自动安平水准仪的基本构造和性能，使用方法水准仪主要是有望远镜、水准器、基座三部分组成。
望远镜由物镜、目镜、调焦螺旋、和十字丝分划板组成。
物镜：将远处的目标在十字丝附近形成缩小而明亮的实像。
调焦螺旋：通过其改变等效焦距，再通过目镜的作用，就可以清晰的看到放大的十字丝和目标影像。
十字丝分划板：其中横丝是用来测高差，而上下两条短丝称为视距丝，用来测量距离。
视准轴望远镜的物镜光心与十字丝中心的连线。
视场：望远镜静止不动时，通过望远镜所能看到的空间。
视差：当望远镜瞄准目标后，眼睛在目镜处上下左右的做少量的移动，发现十字丝和目标有着相对的运动。

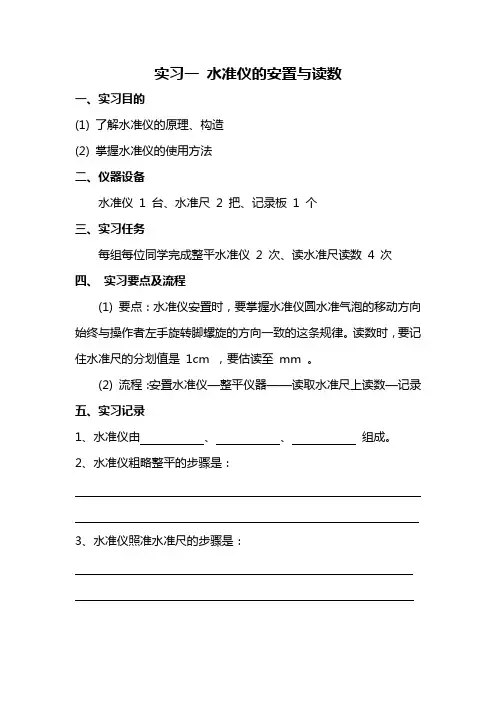

实习一水准仪的安臵与读数一、实习目的(1) 了解水准仪的原理、构造(2) 掌握水准仪的使用方法二、仪器设备水准仪 1 台、水准尺 2 把、记录板 1 个三、实习任务每组每位同学完成整平水准仪 2 次、读水准尺读数 4 次四、实习要点及流程(1) 要点：水准仪安臵时，要掌握水准仪圆水准气泡的移动方向始终与操作者左手旋转脚螺旋的方向一致的这条规律。
读数时，要记住水准尺的分划值是 1cm ，要估读至 mm 。
(2) 流程：安臵水准仪—整平仪器——读取水准尺上读数—记录五、实习记录1、水准仪由、、组成。
2、水准仪粗略整平的步骤是：3、水准仪照准水准尺的步骤是：4、水准尺读数步骤是：5、A 点处的水准尺读数是B 点处的水准尺读数是假设H A=10.000m，则h AB= ，H B= 。
6、消除视差的方法是：实习二等外闭合水准路线测量一、实习目的（1）学会在实地如何选择测站和转点，完成一个闭合水准路线的布设。
（2）掌握等外水准测量的外业观测方法。
二、仪器设备自动安平水准仪 1 台、水准尺 2把、记录板 1 个。
三、实习任务每组完成一条由 4 个点组成的闭合水准路线的观测任务。
四、实习要点及流程（1）要点：水准仪要安置在离前、后视点距离大致相等处，用中丝读取水准尺上的读数至毫米。
（2）流程：如下图已知 H BM = 50.000m ，要求按等外水准精度要求施测，求点 1、2 、3 的高程。
五、实习记录普通水准测量记录表日期： _______ 天气： _____ 仪器型号： ____ 组号： ________ 观测者： ________ 记录者： ________ 立尺者： ____________实习三经纬仪的安置与使用一、实习目的（1）了解经纬仪的构造和原理。
（2）掌握经纬仪整平、对中、读数的方法。
二、仪器设备每组经纬仪 1 台、测钎 2 个、记录板 1 个。
三、实习任务每组每位同学完成经纬仪的整平、对中、瞄准、读数工作各一次。
水准测量作业指导书一、水准测量原理水准测量是用水准仪和水准尺测定地面上两点间高差的方法。
在地面两点间安置水准仪，观测竖立在两点上的水准标尺，按尺上读数推算两点间的高差。
通常由水准原点或任一已知高程点出发，沿选定的水准路线逐站测定各点的高程。
由于不同高程的水准面不平行，沿不同路线测得的两点间高差将有差异，所以在整理国家水准测量成果时，须按所采用的正常高系统加以必要的改正，以求得正确的高程。
二、水准测量外业工作（一）水准点及水准测量路线形式为了统一全国的高程系统和满足各种测量的需要，测绘部门在全国各地埋设并测定了很多高程点，这些点称为水准点(BenchMark)，简记为BM。
水准测量通常是从水准点引测其它点的高程。
水准点有永久性和临时性两种。
国家等级水准点一般用石料或钢筋混凝土制成，深埋到地面冻结线以下。
在标石的顶面设有用不锈钢或其它不易锈蚀材料制成的半球状标志。
有些水准点也可设置在稳定的墙脚上，称为墙上水准点。
建筑工地上的永久性水准点一般用混凝土或钢筋混凝土制成，临时性的水准点可用地面上突出的坚硬岩石或用大木桩打入地下，校顶钉以半球形铁钉。
埋设水准点后，应绘出水准点与附近固定建筑物或其它地物的关系图，在图上还要写明水准点的编号和高程，称为点之记，以便于日后寻找水准点位置之用。
水准点编号前通常加BM字样，作为水准点的代号。
水准测量路线形式主要有：闭合水准路线、附合水准路线和支水准路线。
（1）闭合水准路线从某一已知水准点BM1开始，沿各高程待定的水准点1、2、3、4进行水准测量，最后仍回到原水准点BM1，称为闭合水准路线。
（2）附合水准路线从某一已知水准点BM1出发，沿各高程待定的水准点1、2、3进行水准测量，最后附合到另一个已知高程的水准点BM2上，称为附合水准路线。
（3）支水准路线从某一已知水准点BM1出发，沿各高程待定的水准点1、2进行水准测量，其路线既不闭合又不附合，称为支水准路线。
（二）水准测量的实施1、当欲测的高程点距水准点较远或高差很大时，就需要连续多次安置仪器采用以测出两点的高差，一般采用后-前-前-后的方法进行测量，进行二等水准测量时，为测A、B点高差，在AB线路上增加1、2、3、4……等中间点，将AB高差分成若干个水准测站。

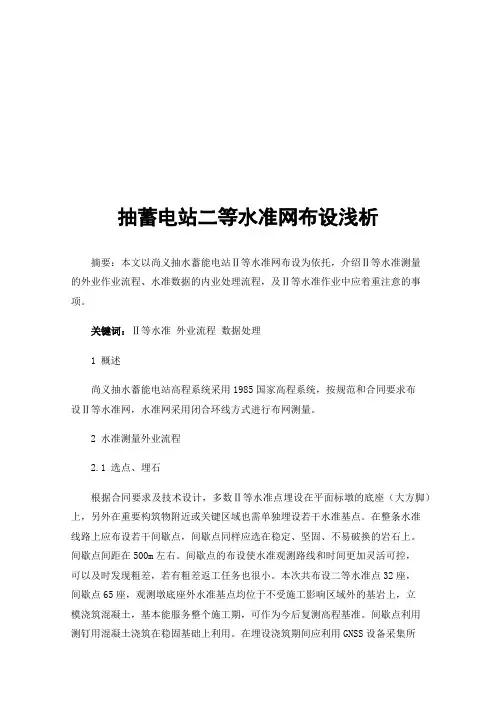

抽蓄电站二等水准网布设浅析摘要：本文以尚义抽水蓄能电站Ⅱ等水准网布设为依托，介绍Ⅱ等水准测量的外业作业流程、水准数据的内业处理流程，及Ⅱ等水准作业中应着重注意的事项。
关键词：Ⅱ等水准外业流程数据处理1 概述尚义抽水蓄能电站高程系统采用1985国家高程系统，按规范和合同要求布设Ⅱ等水准网，水准网采用闭合环线方式进行布网测量。
2 水准测量外业流程2.1 选点、埋石根据合同要求及技术设计，多数Ⅱ等水准点埋设在平面标墩的底座（大方脚）上，另外在重要构筑物附近或关键区域也需单独埋设若干水准基点。
在整条水准线路上应布设若干间歇点，间歇点同样应选在稳定、坚固、不易破换的岩石上。
间歇点间距在500m左右。
间歇点的布设使水准观测路线和时间更加灵活可控，可以及时发现粗差，若有粗差返工任务也很小。
本次共布设二等水准点32座，间歇点65座，观测墩底座外水准基点均位于不受施工影响区域外的基岩上，立模浇筑混凝土，基本能服务整个施工期，可作为今后复测高程基准。
间歇点利用测钉用混凝土浇筑在稳固基础上利用。
在埋设浇筑期间应利用GNSS设备采集所有点位的概略坐标和WGS84坐标以供绘制点之记及后期水准数据地面不平行改正处理利用。
2.2 水准外业观测水准点按规范要求达到沉降标准后开始外业观测。
在观测前应根据埋设水准点位及间歇点点位重新优化水准线路，制定观测方案等。
尚义抽水蓄能电站水准观测方案根据以下几点因素制定①：大部分水准点位于平面标墩底座，且平面标墩浇筑完成后需沉降的日期比较长，但平面标墩埋设是按区域浇筑，浇筑墩都存在时间差。
总体思路是先观测主线路上单独水准点。
等第一批平面标墩沉降完成，马上将主线水准引测至平面观测墩底座和墩面。
②：平面标墩基本埋设在海拔较高的地方，10月份大风天气又较多，所以在平面标墩在完成沉降后观测时间应排在第一位。
在山顶风大时，观测主线水准。
③由于上下库之间距离较长且交通不便，每天观测前应选好观测区域，避免在路途中浪费过多时间。

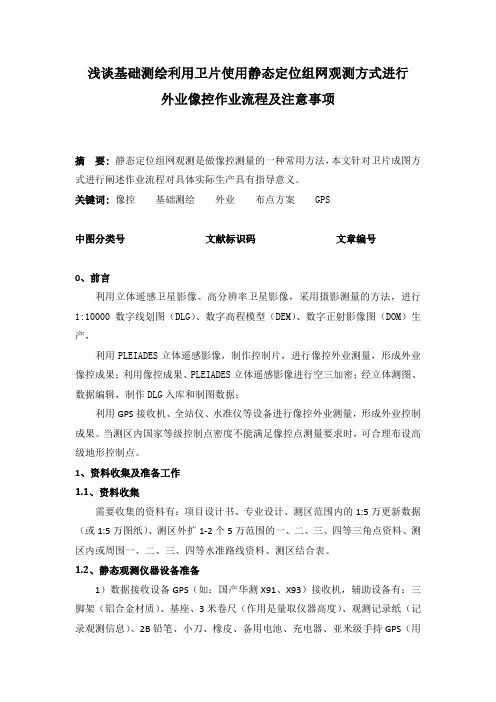

浅谈基础测绘利用卫片使用静态定位组网观测方式进行外业像控作业流程及注意事项摘要:静态定位组网观测是做像控测量的一种常用方法，本文针对卫片成图方式进行阐述作业流程对具体实际生产具有指导意义。
关键词:像控基础测绘外业布点方案 GPS中图分类号文献标识码文章编号0、前言利用立体遥感卫星影像、高分辨率卫星影像，采用摄影测量的方法，进行1:10000数字线划图（DLG）、数字高程模型（DEM）、数字正射影像图（DOM）生产，利用PLEIADES立体遥感影像，制作控制片，进行像控外业测量，形成外业像控成果；利用像控成果、PLEIADES立体遥感影像进行空三加密；经立体测图、数据编辑，制作DLG入库和制图数据；利用GPS接收机、全站仪、水准仪等设备进行像控外业测量，形成外业控制成果。
当测区内国家等级控制点密度不能满足像控点测量要求时，可合理布设高级地形控制点。
1、资料收集及准备工作1.1、资料收集需要收集的资料有：项目设计书、专业设计、测区范围内的1:5万更新数据（或1:5万图纸）、测区外扩1-2个5万范围的一、二、三、四等三角点资料、测区内或周围一、二、三、四等水准路线资料、测区结合表。
1.2、静态观测仪器设备准备1）数据接收设备GPS（如：国产华测X91、X93）接收机，辅助设备有：三脚架（铝合金材质）、基座、3米卷尺（作用是量取仪器高度）、观测记录纸（记录观测信息）、2B铅笔、小刀、橡皮、备用电池、充电器、亚米级手持GPS（用于找点、导航作用）。
2）标志设备，点位标志有钢钎（35CM长、1.5CM直径）（用于永久保留）、木钎（一般性保留）、钢钉（临时性保留），辅助工具有：锤子、红布条（或红绸条）（作用是绑到标志上）。
3）记录设备，具有GPS功能的数码相机（或800万像素以上数码相机）（如：NIKON COOLPIX AW100S等）（用途是对点位进行拍照），辅助工具有：标志旗（放置于点位上用于拍照），控制片、刺点针、整饰版、红色特种玻璃铅笔。
第一节公路初测一、目的、任务及准备工作（一）目的任务初测是两阶段设计和三阶段设计中第一阶段（初步设计阶段）的外业勘测工作。
目的：根据批复的可行性研究报告所拟定的修建原则和路线基本走向方案，通过现场对各比选方案的勘测，从中确定采用方案，并搜集编制初步设计文件所需的勘测资料。
任务：对路线方案作进一步的核查落实，并进行各类相关资料的测量、调查工作，进行纸上定线和有关的内业工作。
（二）准备工作1、搜集资料⑴供线路用的各类地形图、航测图及有关控制点资料；⑵沿线地理、地质、水文、气象、地震基本烈度等资料；⑶沿线农林、水利、公路、铁路、环保等部门有关的规划、设计、规定及科研成果等资料；⑷改建公路还应收集原路的测设、施工、养护及路况等档案资料。
2、室内研究路线方案根据任务要求及已有资料，研究比选，拟定路线方案及需现场落实的问题。
3、现场踏勘踏勘内容：⑴所搜集的地形图与沿线地形、地物有无变化，对拟定的路线方案有无干扰，并研究相应的路线调整方案。
⑵沿线居民的分布、农田水利设施、主要建筑设施并研究相应的路线调整方案。
⑶各种地上、地下管线、重要历史文物、名胜古迹、旅游风景区、自然保护区、景观区点等，注意路线布设后，对环境和景观的影响。
⑷沿线重点工程和复杂的大、中桥、隧道、互通式立体交叉等的位置与设置条件。
⑸沿线主要建筑材料的产地、质量、储量和采运条件，缺乏的筑路材料要提出解决途径。
⑹与当地政府或主管部门取得联系，对重要的路线方案、同地方规划或设施有干扰的方案，应征求相关部门的意见。
4、其他资料调查⑴沿线地形情况，拟定路线方案的地形分界位置；⑵沿线涉及测量现场的地形、地貌、地物、通视、通行等情况。
拟定勘测工作的困难类别；⑶沿线生活供应、交通条件等情况。
５、资料整理通过收集资料和现场的核实调查，提出如下资料：⑴沿线地形、河流、工程地质、水文地质、气象等情况的概略说明，采用路线方案的理由，沿线主要工程和主要建筑材料情况，勘测中应注意的事项，需进一步解决的问题等。
水准测量水准测量内容：理解水准测量的基本原理；掌握 DS3 型微倾式水准仪、自动安平水准仪的构造特点、水准尺和尺垫；掌握水准仪的使用及检校方法；掌握水准测量的外业实施（观测、记录和检核）及内业数据处理（高差闭合差的调整）方法；了解水准测量的注意事项、精密水准仪和电子水准仪的构造及操作方法。
重点：水准测量原理；水准测量的外业实施及内业数据处理。
难点：水准仪的检验与校正。
§2.1 高程测量（ Height Measurement ）的概念测量地面上各点高程的工作 , 称为高程测量。
高程测量根据所使用的仪器和施测方法的不同，分为：（1）水准测量 (leveling)（2）三角高程测量 (trigonometric leveling)（3）气压高程测量 (air pressure leveling)（4）GPS 测量 (GPS leveling)§2.2 水准测量原理一、基本原理水准测量的原理是利用水准仪提供的“水平视线”，测量两点间高差，从而由已知点高程推算出未知点高程。
a ——后视读数 A ——后视点b ——前视读数 B ——前视点1、A 、 B 两点间高差：2、测得两点间高差后，若已知 A 点高程，则可得B点的高程：。
3、视线高程：4、转点 TP(turning point) 的概念：当地面上两点的距离较远，或两点的高差太大，放置一次仪器不能测定其高差时，就需增设若干个临时传递高程的立尺点，称为转点。
二、连续水准测量如图所示，在实际水准测量中， A 、 B 两点间高差较大或相距较远，安置一次水准仪不能测定两点之间的高差。
此时有必要沿 A 、 B 的水准路线增设若干个必要的临时立尺点，即转点（用作传递高程）。
根据水准测量的原理依次连续地在两个立尺中间安置水准仪来测定相邻各点间高差，求和得到 A 、 B 两点间的高差值，有：h 1 = a 1 － b 1h 2 = a 2 － b 2……则：h AB = h 1 + h 2 +…… + h n = Σ h = Σ a －Σ b结论： A 、 B 两点间的高差等于后视读数之和减去前视读数之和。
§ 2.3 水准仪和水准尺一、水准仪 (level)如图所示，由望远镜、水准器和基座三部分组成。
DS3 微倾式水准仪自动安平水准仪1、望远镜 (telescope) ——由物镜、目镜和十字丝（上、中、下丝）三部分组成。
2、水准器 (bubble) 有两种：圆水准器 (circular bubble) ——精度低，用于粗略整平；水准管(bubble tube) ——精度高，用于精平。
特性：气泡始终位于高处，气泡在哪处，说明哪处高。
3、基座(tribrach)二、水准尺 (leveling staff)水准尺主要有：单面尺、双面尺和塔尺。
1、尺面分划为 1cm ，每 10cm 处（ E 字形刻划的尖端）注有阿拉伯数字。
2、双面尺的红面尺底刻划：一把为 4687mm ，另一把为 4787mm 。
三、尺垫 (staff plate)放置在转点上，为防止观测过程中水准尺下沉。
四、水准仪的使用操作程序：粗平——瞄准——精平——读数（一）粗平——调节脚螺旋，使圆水准气泡居中。
1、方法：对向转动脚螺旋 1 、 2 ——使气泡移至 1 、 2 方向的中间——转动脚螺旋 3 ，使气泡居中。
2、规律：气泡移动方向与左手大拇指运动的方向一致。
（二）瞄准1、方法：先用准星器粗瞄，再用微动螺旋精瞄。
2、视差概念：眼睛在目镜端上下移动时，十字丝与目标像有相对运动。
产生原因：目标像平面与十字丝平面不重合。
消除方法：仔细反复交替调节目镜和物镜对光螺旋。
（三）精平1、方法：如图所示微倾式水准仪 (tilt level) ，调节微倾螺旋，使水准管气泡成像抛物线符合。
2、说明：若使用自动安平水准仪（ compensator level ），仪器无微倾螺旋，故不需进行精平工作。
（四）读数——精平后，用十字丝的中丝在水准尺上读数。
1、方法：从小数向大数读，读四位。
米、分米看尺面上的注记，厘米数尺面上的格数，毫米估读。
2、规律：读数在尺面上由小到大的方向读。
故对于望远镜成倒像的仪器，即从上往下读，望远镜成正像的仪器，即从下往上读。
如图所示，从小向大读四位数为 0.725 米。

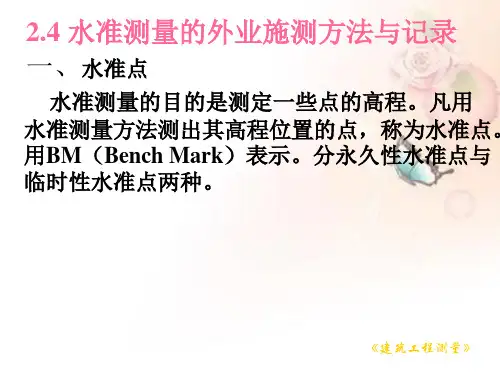

§ 2.4 水准测量的实施与成果整理一、水准点 (Bench Mark)通过水准测量方法获得其高程的高程控制点，称为水准点 BM ，一般用表示。
有永久性和临时性两种。
（见图）二、水准路线 (leveling line)水准路线依据工程的性质和测区情况，可布设成以下几种形式：1、闭合水准路线 (closed leveling line) 。
由已知点 BM1 ——已知点 BM12、附合水准路线 (annexed leveling line) 。
由已知点 BM1 ——已知点 BM23、支水准路线 (spur leveling line) 。
由已知点 BM1 ——某一待定水准点 A 。
4、水准网：若干条单一水准路线相互连接构成的图形。
三、水准测量的实施（外业）1、观测要求如图，有：（1）水准仪安置在离前、后视距离大致相等之处。
（2）为及时发现观测中的错误，通常采用“两次仪器高法”或“双面尺法”。
两次仪器高法：高差之差 h-h'< ±5mm ；双面尺法，①红黑面读数差<±3mm ② h 黑 -h 红<±5mm 。
2、水准测量记录表注意：（1）起始点只有后视读数，结束点只有前视读数，中间点既有后视读数又有前视读数。
（2）只表明计算无误，不表明观测和记录无误。
四、水准测量的成果处理（内业）（一）计算闭合差1、闭合水准路线：2、附合水准路线：（二）分配高差闭合差1、高差闭合差限差（容许误差）对于普通水准测量，有：式中，——高差闭合差限差，单位： mmL ——水准路线长度，单位： km ； n ——测站数2、分配原则：按与距离 L 或测站数 n 成正比，将高差闭合差反号分配到各段高差上。
（三）计算各待定点高程用改正后的高差和已知点的高程，来计算各待定点的高程。
五、水准测量的成果实例【例】如图为按图根水准测量要求施测某附合水准路线观测成果略图。
BM-A 和 BM-B 为已知高程的水准点，图中箭头表示水准测量前进方向，路线上方的数字为测得的两点间的高差 ( 以 m 为单位 ) ，路线下方数字为该段路线的长度 ( 以 km 为单位 ) ，试计算待定点 1 、 2 、3 点的高程。
解算如下：第一步计算高差闭合差：第二步计算限差：因为，可进行闭合差分配。
第三步计算每 km 改正数：第四步计算各段高差改正数：。
四舍五入后，使。
故有： V 1 =- 8mm ， V 2 =- 11mm ， V 3 =- 8mm ， V 4 =- 10mm 。
第五步计算各段改正后高差后，计算 1 、 2 、 3 各点的高程。
改正后高差 = 改正前高差 + 改正数 V iH 1 =H BM-A +(h 1 +V 1 )=45.286+2.323=47.609(m)H 2 =H 1 +(h 2 +V 2 )=47.509+2.802=50.411(m)H 3 =H 2 +(h 3 +V 3 )=50.311-2.252=48.159(m)HBM-B =H 3 +(h 4 +V 4 )=48.059+1.420=49.579(m)可用 EXCEL 软件计算如下图：§ 2.5 水准仪的检验与校正一、水准仪轴线的几何关系水准仪轴线应满足的几何条件是：1、水准管轴 LL// 视准轴 CC2、圆水准轴 L ' L ' // 竖轴 VV3、横丝要水平（即：⊥ 竖轴 VV ）如下图所示：二、水准仪的检验与校正（一）圆水准器的检验与校正1、检验：气泡居中后，再将仪器绕竖轴旋转180 °，看气泡是否居中。
2、校正：用脚螺旋使气泡向中央移动一半 , 再用拨针拨动三个“校正螺旋”，使气泡居中。
（二）十字丝横丝的检验与校正1、检验：整平后，用横丝的一端对准一固定点 P ，转动微动螺旋，看 P 点是否沿着横丝移动。
2、校正：旋下目镜处的十字丝环外罩，转动左右 2 个“校正螺丝”。
（三）水准管轴平行于视准轴（ i 角）的检验与校正1、检验：（1）平坦地上选 A 、 B 两点，约 50m 。
（2）在中点 C 架仪，读取 a 1 、 b 1 ，得 h 1 =a 1 -b 1（3）在距 B 点约 2 — 3m 处架仪，读取 a 2 、 b 2 ，得 h 2 =a 2 -b 2（4）若h 2 ≠ h 1 , 则水准管轴不平行于视准轴，有 i 角。
因为① h1 为正确高差② b2 的误差可忽略不计，故有：对于 S 3 水准仪，若 i 角大于时，需校正。
2、校正方法有二种：（1）校正水准管旋转微倾螺旋，使十字丝横丝对准 (a 2 ' =h 1 +b 2 ) ，拨动水准管“校正螺丝”，使水准管气泡居中。
（2）校正十字丝——可用于自动安平水准仪保持水准管气泡居中，拨动十字丝上下两个“校正螺丝”，使横丝对准a 2 ' 。
§ 2.6 自动安平、精密、电子水准仪简介一、自动安平水准仪 (compensator level)1、原理——与普通水准仪相比，在望远镜的光路上加了一个补偿器。
2、使用——粗平后，望远镜内观察警告指示窗若全部呈绿色，方可读数；最好状态是指示窗的三角形尖顶与横指标线平齐。
3、检校——与精通水准仪相比，要增加一项补偿器的检验，即：转动脚螺旋，看警告指示窗是否出现红色；以此来检查补偿器是否失灵。
二、精密水准仪（ precise level ）（每公里往返平均高差中误差1mm ）1、精密水准仪——提供精确的水平视线和精确读数。
精密水准仪2、精密水准尺——刻度精确 ( 铟钢带水准尺 invar leveling staff) 。
3、读数方法（1）精平后，转动测微螺旋，使十字丝的楔形丝精确夹准某一整分划线。
（2）读数时，将整分划值和测微器中的读数合起来。
如 : 14865.0mm 。
三、数字水准仪 (digital level) 及条纹码水准尺 (coding level staff)1、具有自动安平、显示读数和视距功能。
2、能与计算机数据通讯，避免了人为观测误差。
§ 2.7 水准测量误差及注意事项来源有：仪器误差、操作误差、外界条件影响。
一、仪器误差主要有：视准轴不平行于水准管轴（ i 角）的误差、水准尺误差二、操作误差主要有：水准气泡未严格居中、视差、估读误差、水准尺未竖直。
三、外界条件影响的误差主要有：仪器下沉、尺垫下沉、地球曲率、大气折光、气温和风力。
