管式微滤膜

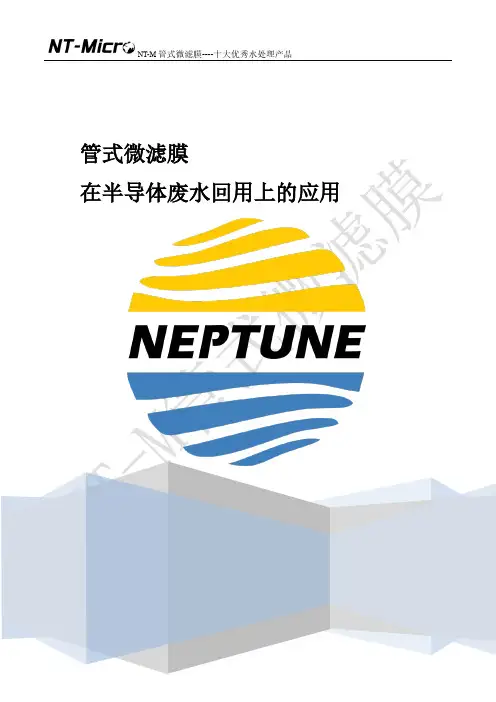

NT-M 管式微滤膜----十大优秀水处理产品1管式微滤膜在半导体废水回用上的应用NT-Micro膜在半导体废水回用上的应用●概述半导体广泛的应用在各个领域，从电玩、手机到航空、航天，半导体的身影无处不在的深入到人们生活的各个领域。

我国是生产半导体的大国，半导体的生产工艺要求高，涵盖光刻、精密切割和研磨等各种复杂工艺。

生产半导体的过程会产生大量的废水，一个规模型的半导体厂每天的废水量可以在滤+反渗透脱盐，虽然整套工艺的产水质量较高，但存在维护更换频繁，清洗频率较高，反渗透随进水水质波动容易污堵、超滤膜断丝导致无法满足反渗透进水要求、及超滤膜对SS的承受能力有限的问题。

●半导体废水的传统处理方式废水处理的前处理及分流在整个的废水处理工程中起着不可缺或的作用。

在半导体生产工艺所产生的废水中，NT-Micro膜重点处理的是如下两类废水：1. 切割研磨废水2. 酸碱废水进行相应的分类后就是对分类后的废水进行相应的处理过程，从传统的角度来讨论，基本上所有的处理过程都离不开最终沉淀的这个方式。

我们用图谱对半导体的预处理及沉淀的过程做如下的描述：为了应对回用过程中所出现的一系列问题，人们开始探索能达到持续、稳定回用的新技术。

在这个前提下，NT-Micro微滤膜走入了工程师的视线。

●NT-Micro管式微滤膜NT-Micro膜属于微滤系列（TMF）的膜过滤元件，简称NT 膜，是一款大通量，抗氧化、耐酸碱的管式微滤膜。

在半导体领域中NT-Micro膜主要是应用在两个领域：1. 半导体的研磨和切割废水的回用，同时将半导体废水的单晶硅进行回收。

2. 半导体酸碱废水。

NT-M 膜系统与反渗透结合的回用系统●NT-Micro膜系统回用切割研磨废水具备如下特点：■满足反渗透回用的标准，进入反渗透之前的SDI 小于3。

■可以将单晶硅多次浓缩之后再回收，产生相当的经济效益。

■节约了药剂。

NT膜系统对研磨切割类废水是直接进行过滤回用的过程，整个的过滤过程不需要添加任何药剂。

管式微滤膜在废水回用中的应用摘要：我国是一个淡水资源资源缺乏的国家，人均水资源拥有量只有2300m3，仅为世界平均水平的四分之一，成为全世界人均水资源拥有量最为贫乏的国家之一。

近年来随着我国经济的不断发展，人们的生活水平逐渐提高，水资源短缺的问日益严重，节水势在必行。

政府对工业废水的回用率也提出了要求。

关键词：管式微滤膜；废水回用1管式微滤膜系统组成管式微滤膜处理系统包括浓缩池、循环泵、管式微滤膜膜及膜架、清洗装置、相关控制阀门及匹配管道组成。

浓缩池里的废水通过泵提升进入管式微滤膜系统。

膜过滤是在压力和速度的驱使下，通过多孔膜使悬浮固体物质与液体分离、错流、过滤的过程。

在每一个膜组列中，废水经泵抽送经过膜管的流速很高，与膜表面平行湍流，产生一个剪切作用，将沉淀在膜上的固体量最小化。

过滤之后的清水称为滤液或渗透液通过排滤液管送入收集池。

残留的称为浓缩液，包含悬浮固体物质流回到浓缩池里。

由此进行不断地循环。

2管式微滤膜系统的技术特点管式微滤膜可以作为RO系统的前处理，以免去常用的回用工艺流程上的几套过滤设备，比如沉淀池、多介质过滤，砂滤、炭滤和超滤等等。

在回用工艺流程它的优点在于：①替代上述常用回用流程链上的几套处理设施，使处理环节减少，并且节省体积空间。

②运行维护方便、简单，免去各项设备所需要的反冲洗工序，增加前处理系统处理的工作效率。

③拥有更加稳定的处理效率，不会饱和，不需要更换如石英砂、活性炭等易饱和的填料。

④完全不用担心金属沉淀物和有机物对膜的污染，因为管式微滤膜可以接受2～5%的酸和次氯酸钠浸洗，可以采用多种方式对金属沉淀物和有机物污染进行化学清洗，清洗后即可恢复最佳原始理想通量，而不会随着运行和多次清洗，减少产水通量。

⑤管式微滤膜为PVDF的材质，拥有较长的使用寿命。

一般情况在3～7年。

⑥管式微滤膜拥有0.1um的膜孔径，截留SS等污染物质，经过DF膜过滤的出水SDI值将小于4，重金属及铁等金属离子可以除到一个极限低的值，完全符合进入RO系统的先决条件，可以更加有效的延长RO膜系统的使用寿命。

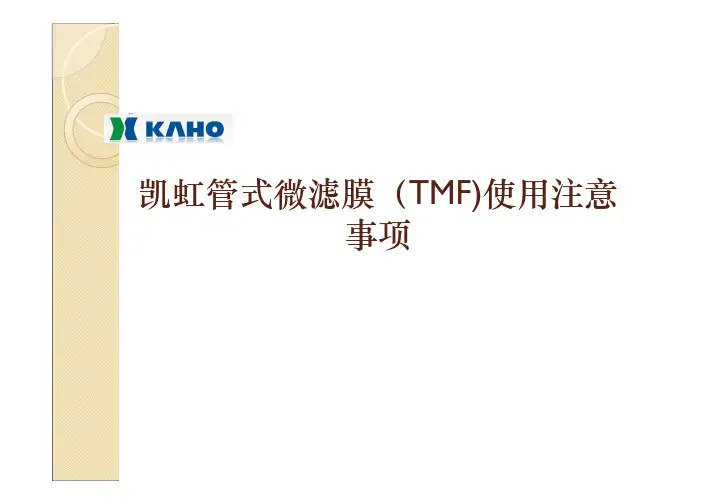

凯虹管式微滤膜（TMF)使用注意事项使用注意事项管式膜系统引入前的准备工作管式微滤膜分离效果和膜通量取决于进水水质、悬浮物的种类及浓度等，在进行膜系统时，强烈建议客户进行小试，以确定系统的膜通量、前置处理工艺等，保证膜系统的正常使用。

组件的安装膜组件必须水平排列在膜架上，以便于膜管的排空；膜组件排列时，最多只允许12支组件串联，然后以组的方式并联。

使用注意事项进水水质要求：在废水中含有某些物质时，会造成膜通量的急剧下降、膜的严重污染或损坏，所以进入膜系统的废水中不能此类物质。

油污、油脂、油墨、油漆等油性物质；显影剂或显影工作液有机溶剂有机污染物（氧化涂层液、高COD 、PAM 、消泡剂等）清洁剂或含硅污水有棱角的颗粒性物质（如铁屑、刀片、沙子等系统供水量、流速、压力、温度泵的供水量应满足系统运行，保证每根滤芯的循环水量为8－10吨/H，多支膜管并联时，所需供水量是单支膜管的相应倍数。

管膜内的水流速为3-5m/s，最佳流速为4.6m/s。

系统运行过程中，水的温度不能超过规定的温度。

使用注意事项管式微滤膜系统的化学清理清洗步骤：☆清水清洗膜组件：停机、排空系统中的液体、用清水清洗组件、再排空☆选用合适的药剂清洗组件：将药剂通过循环泵送到系统中，并在系统中运行一定时间或进入浸泡，排空药剂☆清水清洗膜组件清洗注意点：☆污染物种类比较复杂时，可能需要用不同的药剂进行多次清洗，根据确定药剂的使用顺序，防止因药剂顺序使用不当造成膜的污染。

☆不同药剂多次清洗时，每种药剂清洗完毕，应用清水清洗膜组件，再进行下一药剂的清洗工作。

使用注意事项清洗药剂☆酸：5%－10%的硫酸或盐酸（去除金属盐类等）☆碱：1-5%的NaOH或KOH溶液（去除硅及部分有机物等）☆氧化剂：3-5% H 2O 2溶液（可与5-10%硫酸混合使用）或5-15%的NaClO溶液（可与1－3%的NaOH溶液混合使用）（去除有机物）注意：NaClO 不允许在PH ＜7的条件下使用，防止氯气的产生使用注意事项管式微系统的停机管式膜系统一旦开始进水，膜就必须保持湿润状态。

什么是管式微滤膜?• 低压（0.7-7bar）运行膜过滤，用以分离液体中的高浓度悬浮固体• 采用“错流”过滤方式，固液混合物在压力下在膜表面错流流动• 固体颗粒随着错流状态下在固液混合物中不断浓缩，不在膜表面堆积不用沉淀，不用PAM，彻底解决SDI问题。

中水回用再也不用担心RO被堵，产水量小头痛问题。

再也不用为占地面积大，更换滤料麻烦，清污难的问题。

总之，是迄今中水回用史上最优秀的预处理系统。

去除胶体理想的选择有效的废水固液分离，无需沉降池100%SS去除率，无需聚凝剂，不用砂炭和超滤金属可降到0.1ppmSDI<2，可直接进入反渗透系统膜寿命5–7年，可延长RO膜使用期至3年以上。

管式微滤膜可代替砂炭、超滤，这是管式微滤膜最直接体现。

NT-Micro微滤膜特点：1、高通量一般运行通量可以达到300-600lmh2、可处理高固体含量的废水固体物含量可以达到5%(重量比)3、优异的耐化学性能耐强酸强碱，可容忍pH 1-144、寿命长膜管坚韧，耐腐蚀，耐氧化5、设备集成简单膜系统集成简单，降低总体投资成本NT-Micro微滤膜功能运用1、废水处理NTMF膜系统是以固液分离来过滤经过化学预处理之后的废水，对于含有重金属的废水的处理效果尤为理想。

在整个处理和过滤过程的过程中无需要另设沉降池，也无需使用聚凝剂（PAM）。

废水由反应池直接进入到浓缩池，再由浓缩池输送至NTMF膜系统。

经过NTMF膜后的清水流入收集池，即可排放也可以再回用，浓水流回浓缩池作不断循环，随浓度增加，浓水排出一部分做压滤处理。

2、取代沉降池混凝沉淀是传统的废水处理过程中必要的流程，在此过程中实现固液的分离。

为了加快固液分离的速度要添加聚凝剂（PAM）。

在整个的固液分离过程中，上清液会夹带有悬浮的微细颗粒，因此要达到稳定而严格的排放标准是有困难的。

使用NTMF膜就可以免去上述的困扰。

NTMF膜是为过滤废水（高浓度的SS）而设计制造的，它不需要沉降这一过程也无需添加聚凝剂。

POREX TMF管式微滤膜TMF管式微滤膜组件采用了独特的复合膜管：其PVDF膜能极好地与PVDF支撑管内壁交联或嵌入到PE支撑管内壁中与支撑管形成强劲的结合, 使膜管能在较高的运行压力和反洗压力下工作获得极高的固体去除效率和膜通量, 从而减少系统占地面积。

典型应用1.金属表面精整液中重金属的去除2、RO预处理降SDI3、结合石灰软化降低硬度4、含氟（F）废水除氟5、RO浓水回收6、电镀槽液中高浓度固体物质的去除7、食品饮料处理8、完井液中高浓度固体物质的去除9、硅晶体研磨切片工艺切削液回用10、焚化炉洗刷水中重金属的去除11.冷却塔排水再利用12、水处理系统中的盐水再利用13、化学、微电子、造纸工业废水处理1、金属表面精整液中重金属的去除2.RO预处理降SDI3、结合石灰软化降低硬度4、含氟（F）废水除氟5、RO浓水回收6、电镀槽液中高浓度固体物质的去除7、食品饮料处理8、完井液中高浓度固体物质的去除9、硅晶体研磨切片工艺切削液回用10、焚化炉洗刷水中重金属的去除11、冷却塔排水再利用12.水处理系统中的盐水再利用13、化学、微电子、造纸工业废水处理1、金属表面精整液中重金属的去除2、RO预处理降SDI3.结合石灰软化降低硬度膜材质PVDF膜的名义孔径（µm）0.05, 0.1, 0.5支撑管的名义孔径（µm）20, 100单只膜元件的膜管数（根）1.4、5、10、13、37、42膜管直径1英寸、1/2英寸PH值适应范围0-14最大跨膜压差（PSI）60(1英寸管), 120（1/2英寸管）膜元件规格13芯、PVC外壳1英寸管径, 膜孔径0.1um 进出水典型数据:种类进水出水TSS 104mg/l 0.5mg/lCU 50mg/l <0.2mg/l4、含氟（F）废水除氟5、RO浓水回收6、电镀槽液中高浓度固体物质的去除7、食品饮料处理8、完井液中高浓度固体物质的去除9、硅晶体研磨切片工艺切削液回用10、焚化炉洗刷水中重金属的去除11、冷却塔排水再利用12、水处理系统中的盐水再利用13.化学、微电子、造纸工业废水处理1、金属表面精整液中重金属的去除2、RO预处理降SDI3、结合石灰软化降低硬度4.含氟（F）废水除氟5、RO浓水回收6、电镀槽液中高浓度固体物质的去除7、食品饮料处理8、完井液中高浓度固体物质的去除9、硅晶体研磨切片工艺切削液回用10、焚化炉洗刷水中重金属的去除11、冷却塔排水再利用12、水处理系统中的盐水再利用13、化学、微电子、造纸工业废水处理1、金属表面精整液中重金属的去除2、RO预处理降SDI3、结合石灰软化降低硬度4、含氟（F）废水除氟5.RO浓水回收6、电镀槽液中高浓度固体物质的去除7、食品饮料处理8、完井液中高浓度固体物质的去除9、硅晶体研磨切片工艺切削液回用10、焚化炉洗刷水中重金属的去除11、冷却塔排水再利用12、水处理系统中的盐水再利用13、化学、微电子、造纸工业废水处理1、金属表面精整液中重金属的去除2、RO预处理降SDI3、结合石灰软化降低硬度4、含氟（F）废水除氟5、RO浓水回收6.电镀槽液中高浓度固体物质的去除7、食品饮料处理8、完井液中高浓度固体物质的去除9、硅晶体研磨切片工艺切削液回用10、焚化炉洗刷水中重金属的去除11、冷却塔排水再利用12、水处理系统中的盐水再利用13、化学、微电子、造纸工业废水处理1、金属表面精整液中重金属的去除2、RO预处理降SDI3、结合石灰软化降低硬度4、含氟（F）废水除氟5、RO浓水回收6、电镀槽液中高浓度固体物质的去除7、食品饮料处理8、完井液中高浓度固体物质的去除9、硅晶体研磨切片工艺切削液回用10、焚化炉洗刷水中重金属的去除11、冷却塔排水再利用12、水处理系统中的盐水再利用13、化学、微电子、造纸工业废水处理TMF所体现的技术优势1.自动化程度高2.可靠的过滤水质（绝对的膜过滤）3.产水的质量适合用RO或离子交换进行回收制造高纯水4.可以间歇运动5.由于不需要快速沉降, 所以减少了水处理药剂的添加6.可以通过增加膜的数量来增加产水流量7、占地面积小产品优势宽流道管式膜0.1UM(主要用于电镀废水处理)最大的区别在于, 管式膜的流道比较宽。

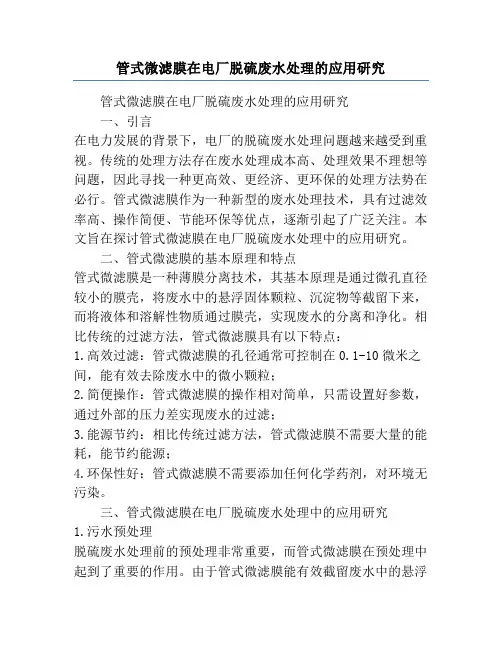

管式微滤膜在电厂脱硫废水处理的应用研究管式微滤膜在电厂脱硫废水处理的应用研究一、引言在电力发展的背景下，电厂的脱硫废水处理问题越来越受到重视。

传统的处理方法存在废水处理成本高、处理效果不理想等问题，因此寻找一种更高效、更经济、更环保的处理方法势在必行。

管式微滤膜作为一种新型的废水处理技术，具有过滤效率高、操作简便、节能环保等优点，逐渐引起了广泛关注。

本文旨在探讨管式微滤膜在电厂脱硫废水处理中的应用研究。

二、管式微滤膜的基本原理和特点管式微滤膜是一种薄膜分离技术，其基本原理是通过微孔直径较小的膜壳，将废水中的悬浮固体颗粒、沉淀物等截留下来，而将液体和溶解性物质通过膜壳，实现废水的分离和净化。

相比传统的过滤方法，管式微滤膜具有以下特点：1.高效过滤：管式微滤膜的孔径通常可控制在0.1-10微米之间，能有效去除废水中的微小颗粒；2.简便操作：管式微滤膜的操作相对简单，只需设置好参数，通过外部的压力差实现废水的过滤；3.能源节约：相比传统过滤方法，管式微滤膜不需要大量的能耗，能节约能源；4.环保性好：管式微滤膜不需要添加任何化学药剂，对环境无污染。

三、管式微滤膜在电厂脱硫废水处理中的应用研究1.污水预处理脱硫废水处理前的预处理非常重要，而管式微滤膜在预处理中起到了重要的作用。

由于管式微滤膜能有效截留废水中的悬浮固体颗粒，能够保护后续处理设备的正常运行，提高了整个废水处理系统的稳定性和可靠性。

2.脱盐处理脱硫废水含有一定的盐分，需要进行脱盐处理以满足排放要求。

管式微滤膜能将废水中的无机盐分和有机盐分净化，从而达到脱盐的目的。

通过调节管式微滤膜的操作参数，可以实现对不同盐分废水的处理，具有调节性能强的优点。

3.废水浓缩处理管式微滤膜在电厂脱硫废水处理中的另一个重要应用是浓缩处理。

在脱硫废水处理中，常常需要将其浓缩，以减少处理过程中的废物产出。

通过运用管式微滤膜，可以将脱硫废水中的水分去除，使其浓缩度提高，从而达到减少废物产生的目的。

管式微滤膜材料
管式微滤膜材料是一种用于管式微滤膜组件的过滤材料，具有高精度的过滤性能和优异的物理化学性质。

管式微滤膜材料通常由高分子材料制成，如聚醚砜（PES）、聚偏氟乙烯（PVDF）等。

这些材料具有良好的化学稳定性、耐热性和机械强度，能够在恶劣的工作条件下长期稳定运行。

管式微滤膜材料的过滤精度通常在 0.1 微米至 10 微米之间，能够有效去除水中的悬浮物、胶体、细菌、病毒等微小颗粒物和微生物。

与传统的过滤方法相比，管式微滤膜材料具有过滤效率高、过滤精度稳定、通量高等优点。

此外，管式微滤膜材料还具有良好的可清洗性和再生性能，可以通过物理或化学方法进行清洗和再生，延长膜的使用寿命，降低运行成本。

管式微滤膜材料广泛应用于水处理、食品饮料、制药、化工等领域，特别是在饮用水处理、废水处理、生物制药等领域具有重要的应用价值。

总之，管式微滤膜材料作为一种高精度的过滤材料，具有优异的过滤性能和物理化学性质，在各个领域都有广泛的应用前景。

管式微滤膜展开全文管式微滤膜处理设备利用微孔的膜把废水中的沉淀物分离出来。

它不需要沉淀物粒径足够大和比重足够大，所以当把物质从溶解状态转化为不溶状态后，它是一种更有效的分离方法。

管式微滤膜处理设备的优点：1.占地面积小，处理效率高；2.出水水质好且稳定可靠，完全达到现行环保排放标准；3.处理过程中无需投加药剂，运行成本低，免去二次污染；4.自动化的操作，模块化设计，维修都使用方便；5.污水治理行业中革命性的改变，把工程变设备，杜绝工程招投标腐败问题。

在国家出台的水处理政策：“水十条”“水污染防治行动计划”“城镇排水与污水处理条例”“污水处理实施细则”“污水处理与回用行动方案及考核办法”文件要求中。

此项技术完全满足政策法律规定的标准，可满足现行环保排放要求。

产品优势（1）不需沉淀和预过滤，可直接进行过滤实现固体颗粒和液体的分离，水中污染物不需要沉淀就能有效去除。

（2）可通过压滤机实现彻底的固液分离，固体微粒可回收利用，可将固体废弃物资源化。

（3）回收率接近100%（4）由于在固体分离过程中没有加入化学药剂，上清液可直接回流到进水调节池，压滤机压滤液可直接回流到进水调节池，浓缩的微颗粒泥饼具有较高的纯度，具有较好的回收再利用的价值，化学清洗药品仅仅需要常规的无机酸、碱和氧化剂没有废水排放限制。

（5）采用管式大流量错流过滤，水流切向高速流过膜表面，在过滤的同时还有冲刷清洁膜表面的作用，污染物不易累积，膜面不易污染。

适合过滤高浊度和污染物粒径相近的料液。

（6）采用坚固的管式结构，和烧结法成膜，从原理上杜绝了断丝泄漏现象的发生。

（7）专门针对废水处理，具有出色的耐化学性和耐摩擦性。

管式微滤膜处理设备与传统水处理设备比较废水经过预处理后入浓缩水箱后通过循环泵在进入管式微滤膜系统，这就开始了固体分离，来自浓缩水箱被提升到管式微滤膜组件。

利用错流过滤技术，废水中的污泥被高速打到膜管中间，然后回到浓缩水箱。

澄清水或渗透水透过膜后进到最终PH调节系统。

管式微滤膜简介与运用2014NT-Micro TMF管式微滤膜TMF管式微滤膜组件采用了独特的复合膜管：其PVDF膜能极好地与PVDF支撑管内壁交联或嵌入到PE支撑管内壁中与支撑管形成强劲的结合，使膜管能在较高的运行压力和反洗压力下工作获得极高的固体去除效率和膜通量，从而减少系统占地面积。

典型应用1、金属表面精整液中重金属的去除2、RO预处理降SDI3、结合石灰软化降低硬度4、含氟（F）废水除氟5、RO浓水回收6、电镀槽液中高浓度固体物质的去除7、食品饮料处理8、完井液中高浓度固体物质的去除9、硅晶体研磨切片工艺切削液回用10、焚化炉洗刷水中重金属的去除11、冷却塔排水再利用12、水处理系统中的盐水再利用13、化学、微电子、造纸工业废水处理膜材质PVDF膜的名义孔径（µm） 0.05，0.1，0.5支撑管的名义孔径（µm）20，100单只膜元件的膜管数（根）1、4、5、10、13、37、42 膜管直径1英寸、1/2英寸PH值适应范围0-14最大跨膜压差（PSI）60(1英寸管)，120（1/2英寸管）膜元件规格13芯、PVC外壳1英寸管径，膜孔径0.1um 进出水典型数据：种类进水出水TSS 104mg/l 0.5mg/lCU 50mg/l <0.2mg/lTMF所体现的技术优势1、自动化程度高2、可靠的过滤水质（绝对的膜过滤）3、产水的质量适合用RO或离子交换进行回收制造高纯水4、可以间歇运动5、由于不需要快速沉降，所以减少了水处理药剂的添加6、可以通过增加膜的数量来增加产水流量7、占地面积小产品优势宽流道管式膜0.1UM(主要用于电镀废水处理)最大的区别在于，管式膜的流道比较宽。

较宽的流道有较好的抗污染性，流道越宽，液体在流道内的流速将会减小，膜元件两端差降低，达到一个最佳的过滤过程。

从我们工程经验来看，窄流道膜元件清洗频率和清洗的难度明显高于宽流道。

频繁的反复清洗会大大缩短膜元件的寿命。

管式微滤膜氯化钠分盐
管式微滤膜是一种常用的膜分离技术，可用于氯化钠的分盐。

其工作原理主要是利用膜材料对溶液中不同组分的选择性透过的特性，将氯化钠溶液分离成不同浓度的盐水。

具体操作过程如下：
1.准备原料：首先需要准备含有氯化钠的溶液，溶液的浓度可以根据实际需要进行调整。

2.膜选择：选用适合氯化钠分盐的管式微滤膜，这类膜通常具有较高的盐水通量和对氯化钠的高截留率。

3.膜组件：将选择的微滤膜安装在膜组件中，膜组件的设计应能保证溶液在通过膜时实现有效的分离。

4.操作参数：操作参数包括溶液的流速、压力差等，这些参数会影响到分离效果。

通常需要通过实验优化，以达到最佳的分盐效果。

5.收集产品：经过微滤膜分离后的盐水，可以通过收集设备进行分盐。

通常情况下，分盐后的溶液浓度会明显降低，而透过膜的溶液则含有较高浓度的氯化钠。

6.膜清洗：为了保持微滤膜的分离效果，需要定期对膜进行清洗，以去除膜表面的污垢。

通过以上步骤，可以使用管式微滤膜实现氯化钠的分盐。

这种方法具有操作简便、能耗低、无污染等优点，适用于工业生产和实验室研究。

微滤膜的寿命和分离效果会受到溶液特性、操作条件等多种因素的影响，因此在实际应用中需要根据具体情况调整参数，以达到最佳的分盐效果。
