400馈电开关维修KBＺ20-400/1140/660Z矿用隔爆型真空馈电开关的说明及各种操作流程及常见的故障处理一、型号和意义KB——矿用隔爆馈电开关Z——真空式 20——设计序号400——额定电流（A）1140/660——额定电压（V）二、主要技术参数1、启动器可控制三相交流电动机最大额定功率基本参数如表1-1启动器可控制三相交流电动机最大额定功率基本参数型号额定电流/A额定电压/VCOSΦ=0.8时所控制电动机的最大功率/KW电机综合保护器电流整定范围开关质量KBＺ20-400/1 140/660Z 400 1140 ５００KW４００３００Kg660 ３００kW1-2真空接触器主要技术参数名称项号额定电流倍数动作时间/min起始状态复位方式复位时间／ｍｉｎ过载保护1 1.05 2h不动作冷态手动——2 1.2 0.2h-1h 热态手动——3 1.5 90s——180s热态手动——4 2 45s——90s热态自动——5 4 14s ——45s冷态手动——6 6 8s——14s冷态手动——三、主要元件功能介绍1、T1：电源变压器用于1140（660）V / 127V作用：电源变换2、T2：控制变压器用于127 V/ 100 V、55V、9V 9v ——瓦斯电、风电闭锁控制55v ——供Q2、Q3、J4电源100v——智能保护器工作电源3、T3：零序变压器用于660V/50V作用：漏电时零序电压U。

输出4、Q1：吸合线圈控制电压：DC约130V（由AC127V经过4×ZP5A整流得到）作用：电动合闸5、Q2：脱口线圈控制电压：DC48V（由AC55V经RS808桥整流得到）作用：电动分闸6、Q3：失压线圈控制电压：DC48V(由AC55V经RS808桥整流得到)作用：无压释放（由Q3的储能簧恢复力脱口）工作原理：平时带电储能，失压时释放脱口7、J4：闭锁继电器型号：JQX—BF控制电压：DC48V(由AC55V经RS808桥整流得到）作用：故障时闭锁合闸原理：故障→J4失电→J4—1断开→J3不吸合→闭锁合闸8、J3：合闸中继型号：JZC4—31 断电—延时—打开型控制电压：AC127V作用：合闸控制9、SJ：时间继电器型号：SJ3P控制电压：AC127V作用：（1）延时——保护合闸可靠性（2）断电——保护吸合线圈Q1原理：合闸后→KM—3打开→SJ失电→J3被延时断电→Q1被保护断电10、J5：漏试继电器型号：JZC4—31控制电压：AC127V作用：漏电试跳11、SK：三相电抗器作用：（1）作总开关时，附加直流源（DC40V）直流通道，实现对地绝缘状态的实时监测。

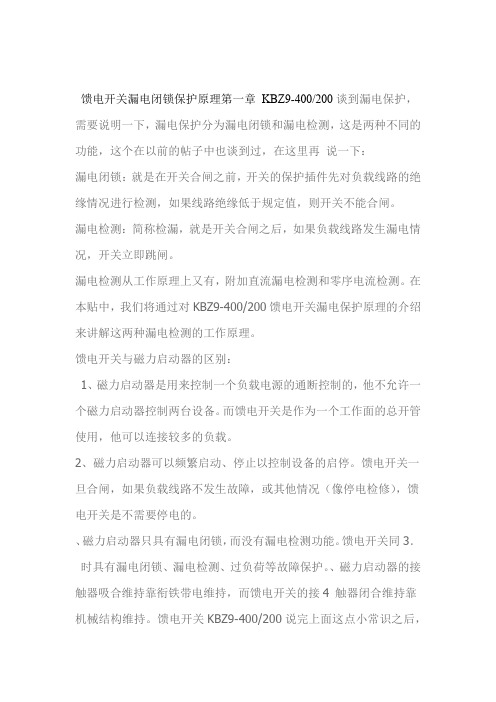

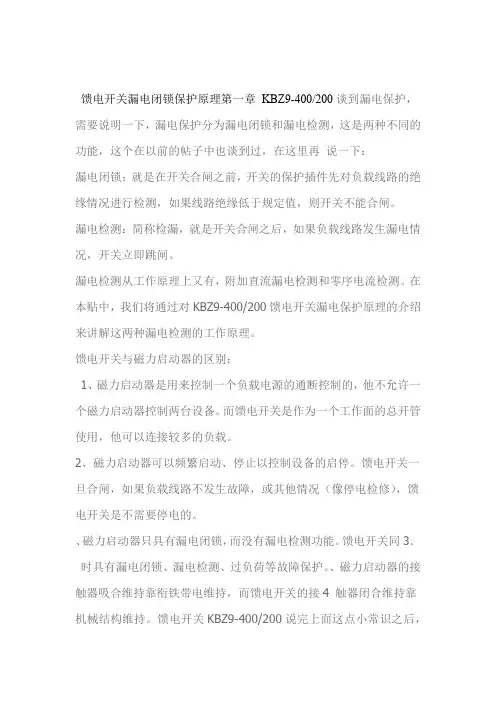

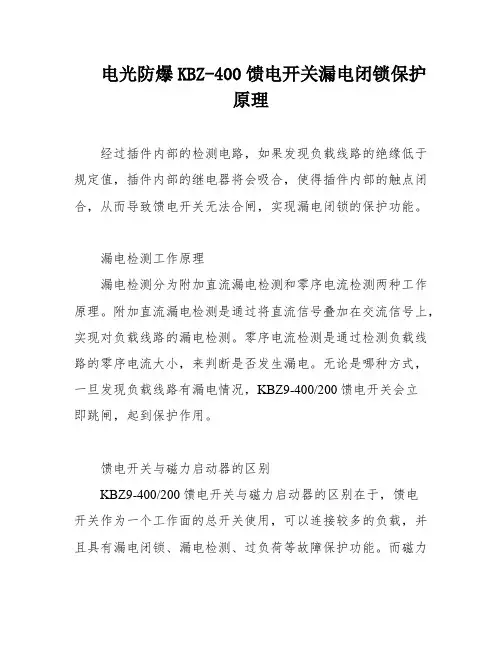

馈电开关漏电闭锁保护原理第一章KBZ9-400/200谈到漏电保护，需要说明一下，漏电保护分为漏电闭锁和漏电检测，这是两种不同的功能，这个在以前的帖子中也谈到过，在这里再说一下：漏电闭锁：就是在开关合闸之前，开关的保护插件先对负载线路的绝缘情况进行检测，如果线路绝缘低于规定值，则开关不能合闸。

漏电检测：简称检漏，就是开关合闸之后，如果负载线路发生漏电情况，开关立即跳闸。

漏电检测从工作原理上又有，附加直流漏电检测和零序电流检测。

在本贴中，我们将通过对KBZ9-400/200馈电开关漏电保护原理的介绍来讲解这两种漏电检测的工作原理。

馈电开关与磁力启动器的区别：1、磁力启动器是用来控制一个负载电源的通断控制的，他不允许一个磁力启动器控制两台设备。

而馈电开关是作为一个工作面的总开管使用，他可以连接较多的负载。

2、磁力启动器可以频繁启动、停止以控制设备的启停。

馈电开关一旦合闸，如果负载线路不发生故障，或其他情况（像停电检修），馈电开关是不需要停电的。

、磁力启动器只具有漏电闭锁，而没有漏电检测功能。

馈电开关同3．时具有漏电闭锁、漏电检测、过负荷等故障保护。

、磁力启动器的接触器吸合维持靠衔铁带电维持，而馈电开关的接4 触器闭合维持靠机械结构维持。

馈电开关KBZ9-400/200说完上面这点小常识之后，现在步入正题，漏电保护原理漏电闭锁工作原理如下图：变压器将1140（660）V电压变成12V交流电，通过红线1、2所示引入插件内部，然后中的箭头所示，通过电阻3电源如图中红线12V整流成直流电。

直流．插件引脚——2A1 ——馈电开关 2R14 ——二极管2D1 ——2R13 辅助常闭触点ZD ——总分选择开关FK（此时开关拨至总开关FK 位置）——三相电抗器SK ——将12V直流电源加入负载导线上面——负载导线的对地电阻（正常时此电阻很大，有漏电现象，负载线路对地电阻减小）—— 12V电源负极（图中蓝色箭头所示）。

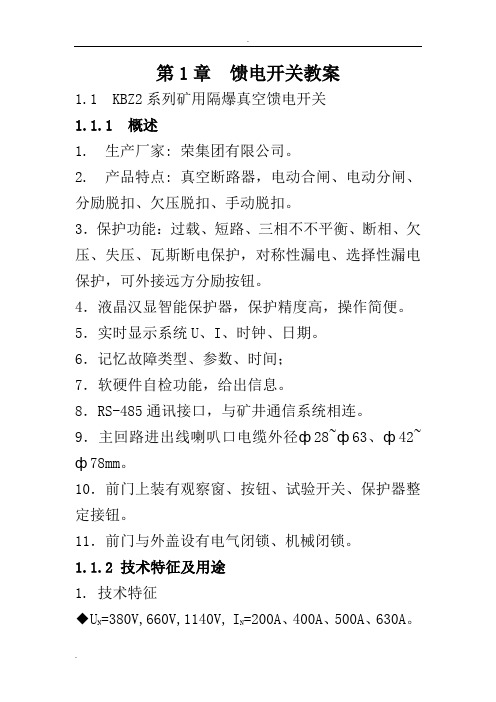

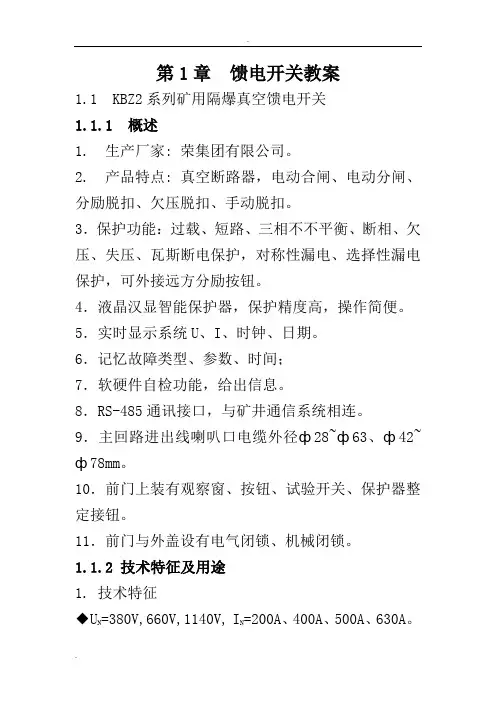

第1章馈电开关教案1.1 KBZ2系列矿用隔爆真空馈电开关1.1.1 概述1. 生产厂家: 荣集团有限公司。

2. 产品特点: 真空断路器，电动合闸、电动分闸、分励脱扣、欠压脱扣、手动脱扣。

3．保护功能：过载、短路、三相不不平衡、断相、欠压、失压、瓦斯断电保护，对称性漏电、选择性漏电保护，可外接远方分励按钮。

4．液晶汉显智能保护器，保护精度高，操作简便。

5．实时显示系统U、I、时钟、日期。

6．记忆故障类型、参数、时间；7．软硬件自检功能，给出信息。

8．RS-485通讯接口，与矿井通信系统相连。

9．主回路进出线喇叭口电缆外径ф28~ф63、ф42~ф78mm。

10．前门上装有观察窗、按钮、试验开关、保护器整定接钮。

11．前门与外盖设有电气闭锁、机械闭锁。

1.1.2 技术特征及用途1. 技术特征◆U N=380V,660V,1140V, I N=200A、400A、500A、630A。

◆最大分断能力与电缆外径（表1.1）。

表1.12. 保护功能特性参数◆欠压保护:动作范围50%U N ~85%U N ,动作时间1~240s 。

◆过压保护:动作范围110%U N ~120%U N ,动作时间5s 。

◆过载保护:反时限特性,闭锁90s 后自动复位。

◆短路保护：整定值（2~10）IN ，鉴幅或相敏保护。

◆漏电闭锁与漏电保护（表1.2）表1.2◆选择性漏电保护动作电阻:380V,3k Ω~7k Ω; 660V,5k Ω~13k Ω; 1140V,5k Ω~20kΩ。

◆三相不平衡：不平衡系数范围30%~100%U N，动作时间1~240s可调。

◆通讯功能：采用RS-485，可实现遥控、遥测等功能。

◆瓦斯检测：可选择“频率量”输入或“开关量”输入，也可将该功能关闭。

◆温度检测：可选择“模拟量”输入或“关闭”该功能，可设置超温暖点。

◆精确的日期、时钟功能。

◆记忆50条信息。

3. 用途：煤矿井下中性点不接地三相电网中,作为配电开关、分支开关，大容量电动机不频繁启动控制。

KBZ-400真空智能馈电开关的原理注意事
项及常见故障排除
KBZ-400真空智能馈电开关的原理、注意事项及常见故障排除基本原理：
电动合闸：
开关通电后保护器的J1-1闭合，时间继电器SJ吸合，这时按合闸按钮HA,合闸继电器HZ1吸合。

断路器的吸引线圈HT得电带动主回路接通，完成合闸。

电动分闸：
按分闸按钮TA，分闸继电器HZ2得电吸合，断路器的欠压线圈S失电，分励线圈F得电，推动断路器的半轴转动搭扣器脱扣，这是断路器断开完成分闸。

1注意事项:
1．电压的软硬件必须一致。

当硬件的电压转换后保护器的
电压等级也要响应的改变。

2．总分隔关的设定软硬件必需一致。

开关设成总开关时，显示屏上显示的开关等级要设成总开关，这时也要把门内
的拨动开关拨到总开关的位置上，做分隔关时同上。

3．在做开关的短路试验时要将额定电流调整到100安左
右，短路倍数设在2倍。

4．做总开关时漏电时间设在300-500毫秒，做分开关时选
漏时间要设在30-60毫秒。

5．
6．
FD辅助接地必须与外壳连接。

在出线箱内有一排端子标有39，49线号的是风电闭锁
的常闭触点，51，49是风电闭锁的常开触点，可根据情况
使用。

常见妨碍处理：
1．当开关通电后表现失压：查保护器外壳上标有5，6写有电压监测是否有10伏左右电压。

如没有检查航空插件至
变压器的二次10伏电压侧。

2．工夫继电器破坏后没法合闸，这时可将工夫继电器短封，在工夫继电器的底座上找标有8，9号的导线将这两根
线短封。

K B Z馈电开关400说明书(总43页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。

4. 用途及使用条件用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。

具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。

使用条件海拔高度不超过2000m；周围环境温度为-25～+40℃；周围环境湿度不大于95％（+25℃）；无破坏性绝缘气体或蒸气的环境中；无显著振动或冲击振动的地方；能防止雨雪与滴水的地方；与水平面的安装倾斜度不超过15°；5. 主要技术特征额定工作电压：660V、1140V；额定工作电流：400A，200A；额定工作制：长期工作制；最大分断能力：1140V（COSø=）；操作方式：电动合、分闸，机械保持。

馈电开关保护功能的特性参数：详见附录保护器使用说明书。

进出线口：主回路进出线喇叭口4只，可穿入ø32～ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。

2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。

4. 用途及使用条件4.1 用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。

具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。

4.2 使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显著振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征5.1 额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2 额定工作制：长期工作制；5.3 最大分断能力：1140V（COSø=0.3）7.5KA；5.4 操作方式：电动合、分闸，机械保持。

5.5 馈电开关保护功能的特性参数：详见附录保护器使用说明书。

5.6 进出线口：主回路进出线喇叭口4只，可穿入ø32～ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。
